1 FORMY GORĄCOKANAŁOWE SZYBKA I ŁATWA KONFIGURACJA

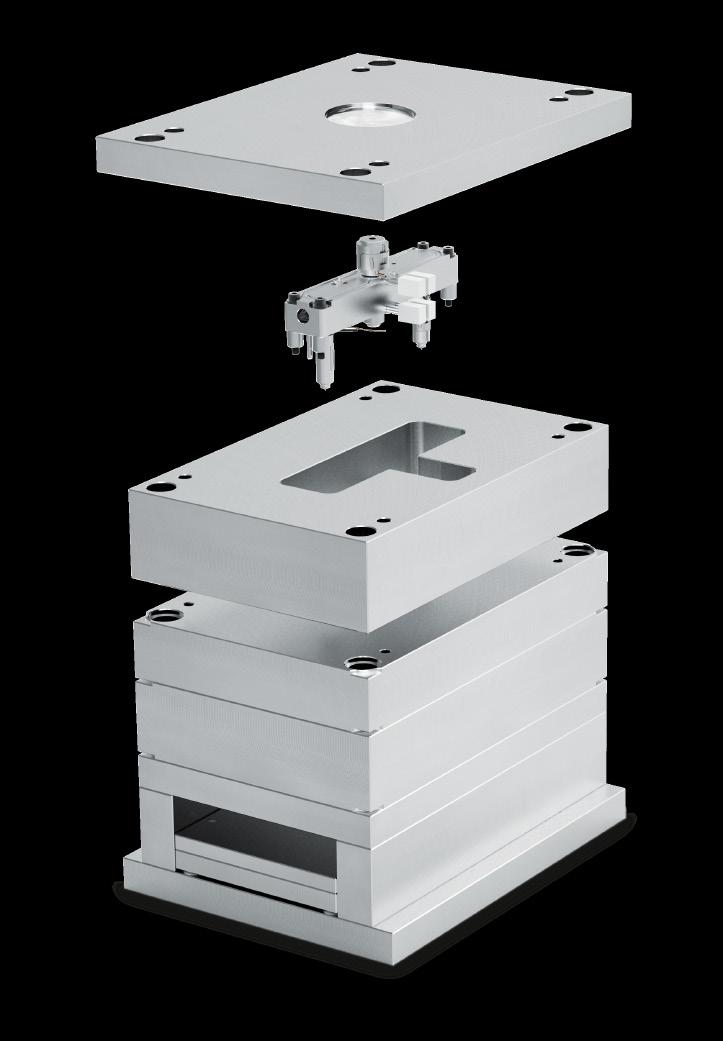

2 ZALEDWIE 5 MINUT DO FORMY GORĄCOKANAŁOWEJ Konfigurator do form gorącokanałowych Meusburger zapewnia liczne zalety, które przyczyniają się nie tylko do oszczędności czasu, lecz również do obniżenia kosztów konstrukcji. Kompletne zestawienie formy wraz z rozdzielaczem gorących kanałów tworzy się kilkoma kliknięciami i przygotowuje do wysyłki w jednym, szybko realizowanym zamówieniu. F 10 F 20 F 40 E 4500 FH 63 F 50 F 55 F 50 F 55 F 60 F 70 F 90 F 15 F 25 F 45 Polecane produkty: Formy gorącokanałowe : Rozdzielacz gorącokanałowy E 4500: jest dostarczany po kompletnej obróbce w całkowicie zmontowanym stanie Płyta rozdzielacza FH 63: jest dostarczana razem z wyfrezowanymi wybraniami na rozdzielacz 2

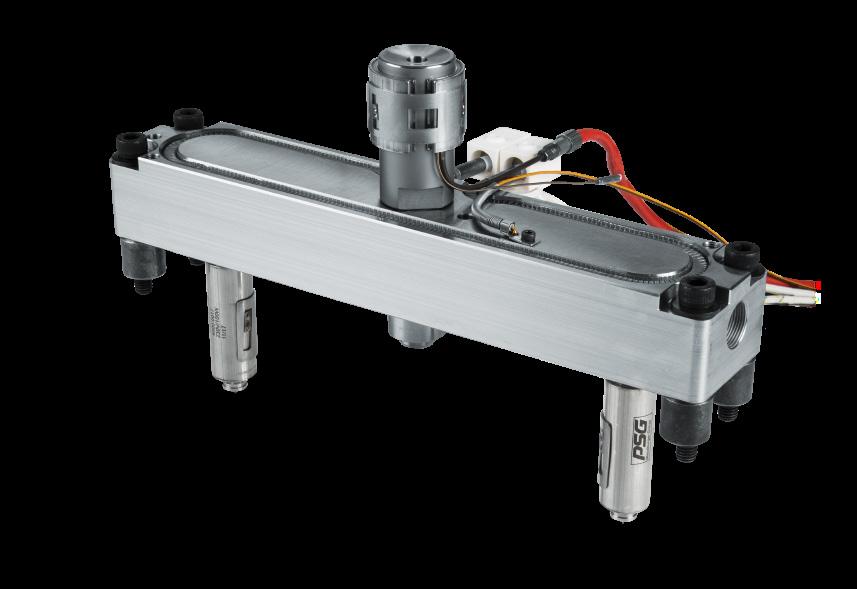

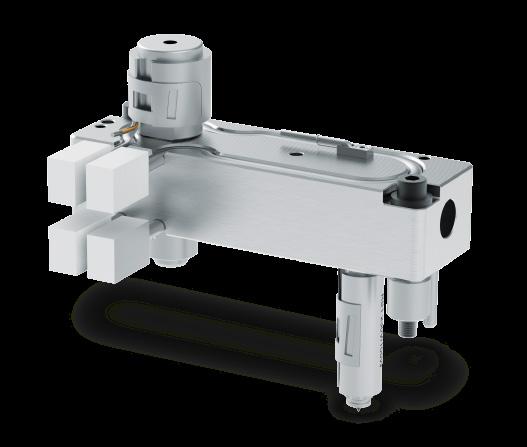

3 3 WARIANTY DO WYBORU Spośród naszych znormalizowanych form gorącokanałowych można wybierać między trzema różnymi seriami rozdzielaczy. IMT1 ROZDZIELACZ 1 PUNKTOWY Możliwe wymiary rozstawów (A): min. 37,5 mm maks. 206,25 mm IMT2 ROZDZIELACZ 2 PUNKTOWY, KSZTAŁT I Możliwe wymiary rozstawów (A): min. 25,0 mm maks. 206,25 mm CMT4 ROZDZIELACZ 4 PUNKTOWY, KSZTAŁT X Możliwe wymiary rozstawów (A): min. 35,5 mm maks. 220,5 mm 3

4 ROZDZIELACZ GORĄCOKANAŁOWY E 4500, ZESTAWIENIE FORMY E 4100 E E E E E 4010 E E E

5 SZCZEGÓŁY DOTYCZĄCE KOMPONENTÓW E 4010: DYSZA ROZDZIELACZA SMARTFILL z końcówką dyszy E 400 RA / E 400 RC / E 400 RE / E 400 RG grzałka 230 V, długość przewodu 2000 mm ze zintegrowaną termoparą typu J, Fe-CuNi, DIN 43710, czarny+/biały - maks. ciśnienie wtrysku 1800 barów E 4100: E : E : E : DYSZA CENTRALNA GK ze zintegrowaną termoparą typu J, Fe-CuNi, DIN 43710, czarny+/biały - grzałka 230 V, długość przewodu 2000 mm ROZDZIELACZ dostępne rodzaje materiałów / je w zależności od zastosowanego tworzywa sztucznego GRZAŁKA ROZDZIELACZA moc W, w zależności od rozmiaru rozdzielacza TULEJA CENTRUJĄCA pozycjonuje rozdzielacz w osi narzędzia naprzeciwko tulei centralnej rozdzielacza E : TERMOPARA ROZDZIELACZA Fe-CuNi (typ J) Termopara z osłoną sprężynową Długość przyłącza 5000 mm E : PRZEWÓD UZIEMIENIA Długość przyłącza 2500 mm E : ZACISK GRZAŁKI ZACISK CERAMICZNY PRZYŁĄCZA przyłącze elektryczne przewodów zasilania do każdej grzałki rozdzielacza w każdym zacisku ceramicznym przyłącza są dwa zaciski śrubowe umożliwiające mostkowanie równoległego połączenia grzałek rozdzielacza na wyjściu strefy grzania PRZEWÓD PRZYŁĄCZENIOWY Czysta skrętka niklowa 2,5 mm² z izolacją z jedwabiu szklanego, poczwórna do 300 C E : E 1300: ŚRUBA I TULEJA DYSTANSOWA (ZESTAW) do prawidłowego umiejscowienia i przykręcenia rozdzielacza ZABEZPIECZENIE PRZED OBROTEM Kołek walcowy Ø 6 mm 5

6 WŁAŚCIWOŚCI DYSZY ROZDZIELACZA E 4010 smartfill INNOWACYJNA TECHNIKA GRZEWCZA Optymalny transfer ciepła dla obrabianego tworzywa sztucznego Jednorodny rozkład temperatury na całej długości dyszy przez zróżnicowany rozdział mocy (profil grzałki) Łatwa i szybka wymiana grzałki i termopary dzięki zamknięciu zaciskowemu ZBALANSOWANE KANAŁY ROZDZIELACZA I POWIERZCHNIĄ O WYSOKIEJ JAKOŚCI Płynna wymiana tworzywa przez brak martwych stref Minimalne naprężenia ścinające ciekłego tworzywa Dobre właściwości dla częstej zmiany koloru RÓŻNE TYPY KOŃCÓWEK Odpowiedni dobór dysz do różnych zastosowań i materiałów Łatwo wymienialne, bardzo odporne na zużycie końcówki dysz Niezmienna długość dyszy (wymiar I) przy różnych typach końcówek TORPEDO ZAPEWNIAJĄCE OPTYMALNY PRZEPŁYW Rozdzielenie strug ciekłego tworzywa odbywa się w gorącym obszarze dyszy Zminimalizowanie powstawania linii przepływu Poprawa optycznych i mechanicznych właściwości produkowanych elementów 6

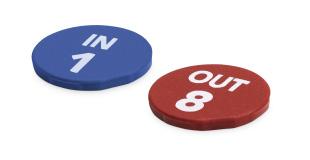

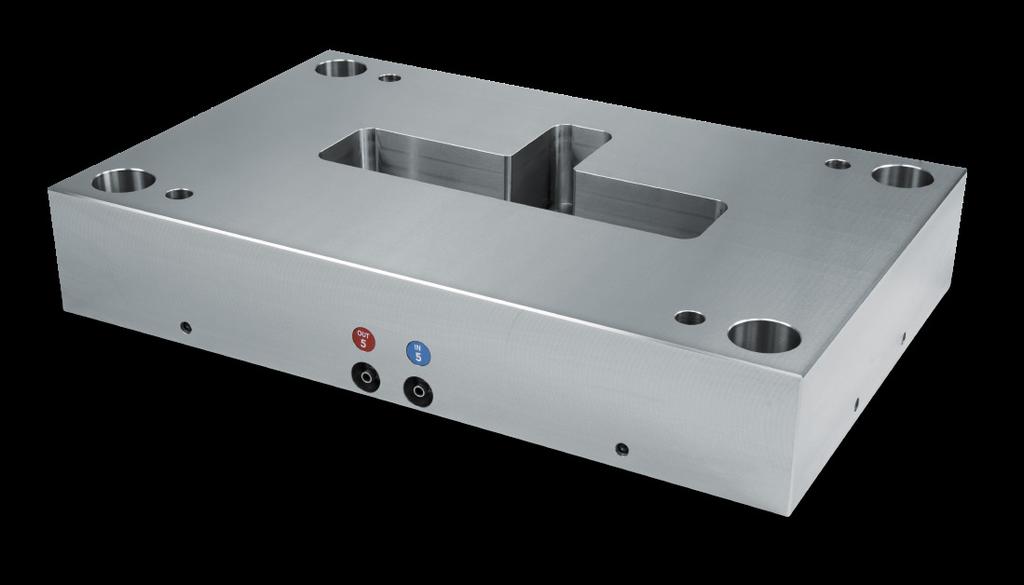

7 CECHY PRODUKTU: PŁYTA ROZDZIELACZA FH 63 Płyta rozdzielacza FH 63 jest tworzona automatycznie przez wprowadzenie parametrów w konfiguratorze. Szerokość i długość można wybrać samodzielnie, grubość jest generowana automatycznie. Możliwe jest przy tym wybranie wielkości form od do Model 3D zawiera już odpowiednie wybrania dla rozdzielacza. Ponadto dostępne są trzy różne rodzaje materiałów. Materiał wyżarzany pozbawiony naprężeń Wyfrezowane wybranie dla rozdzielacza Pogłębienia do oznaczenie wejścia i wyjścia chłodzenia Zintegrowane elementy do chłodzenia Precyzyjnie szlifowanie na grubości Do oznaczenia wejścia i wyjścia do chłodzenia można użyć płytek identyfikacyjnych z tworzywa sztucznego. E 2030 E 2030 S z możliwością indywidualnego nadruku 7

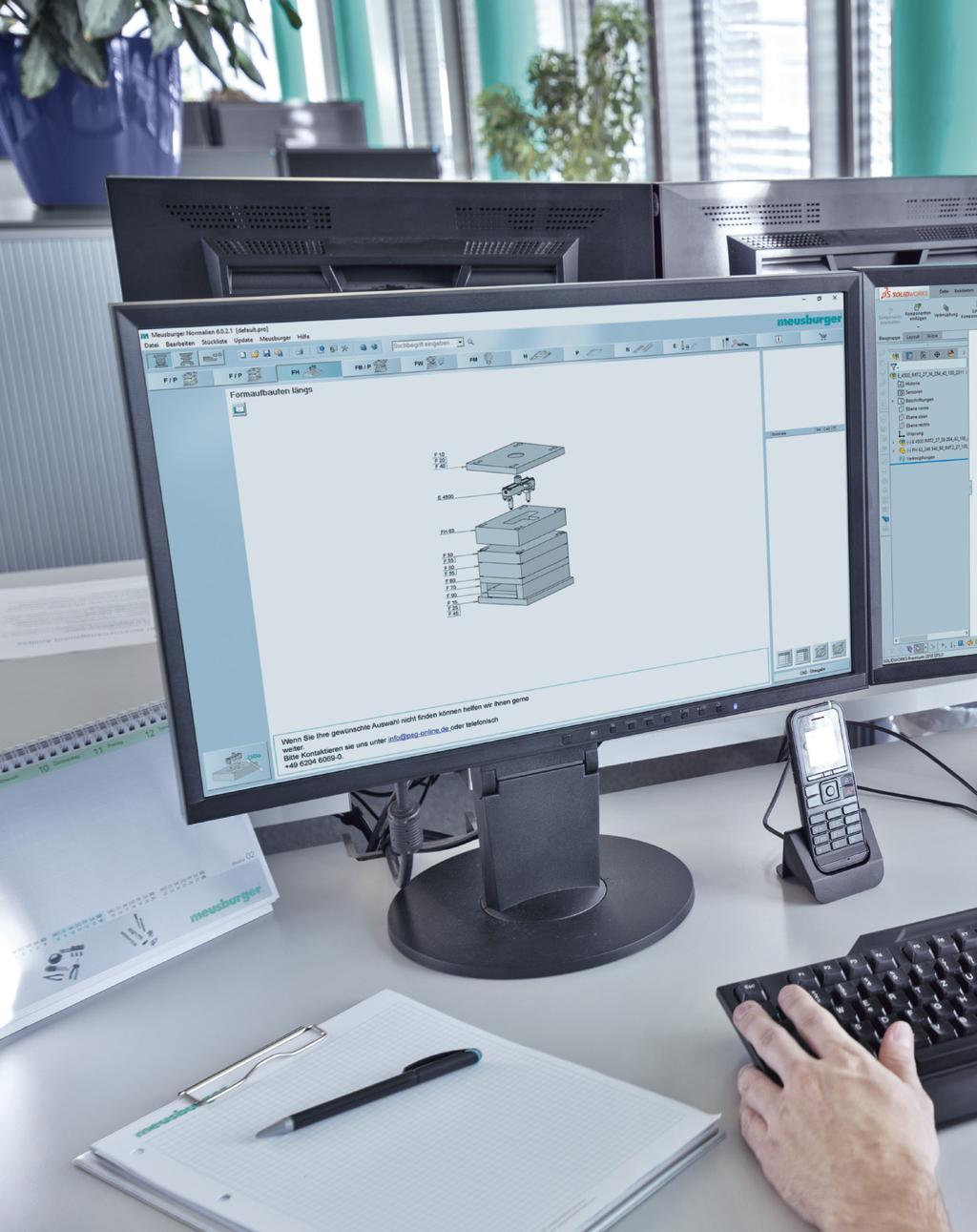

8 KILKA KLIKNIĘĆ DO KOMPLETNEJ FORMY GORĄCOKANAŁOWEJ 8

9 Konfigurator do form gorącokanałowych jest optymalnym narzędziem dla wszystkich konstruktorów. Wystarczy kilka kliknięć, aby uzyskać kompletne zestawienie formy wraz z rozdzielaczem gorącokanałowym w standardowej, wysokiej jakości. Oczywiście dane 3D są, jak zwykle, dostępne do pobrania. Zalety są oczywiste: Konstruktor może skoncentrować się na innych elementach podczas projektowania narzędzi, oszczędzając w ten sposób cenny czas i koszty konstrukcji. ZALETY W SKRÓCIE: Łatwa i szybka konfiguracja formy gorącokanałowej Maksymalna elastyczność dzięki indywidualnej pozycji dysz Bieżące wskazania wymiarów rozdzielacza i danych 3D Transparentne koszty dzięki natychmiastowemu wskazaniu cen Krótkie czasy dostaw skonfigurowanych podzespołów 9

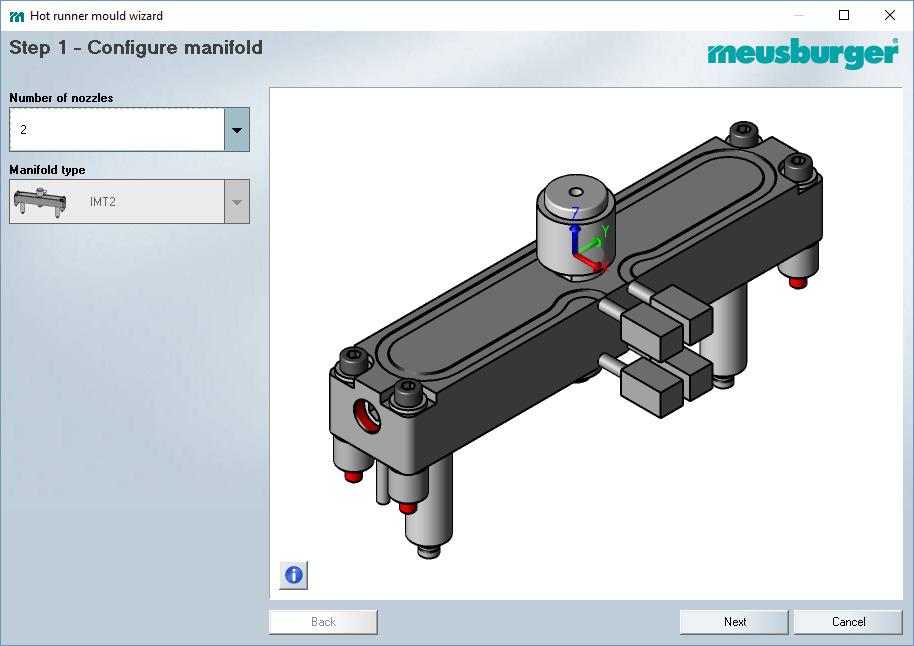

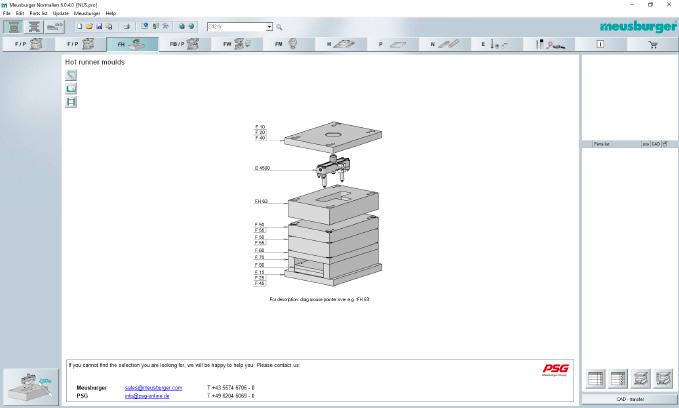

10 FH - KONFIGURATOR DO FORM GORĄCOKANAŁOWYCH Konfigurator do form gorącokanałowych można łatwo otworzyć za pomocą przycisku FH w sklepie internetowym.»» W pierwszym kroku określa się liczbę dysz i typ rozdzielacza. 10

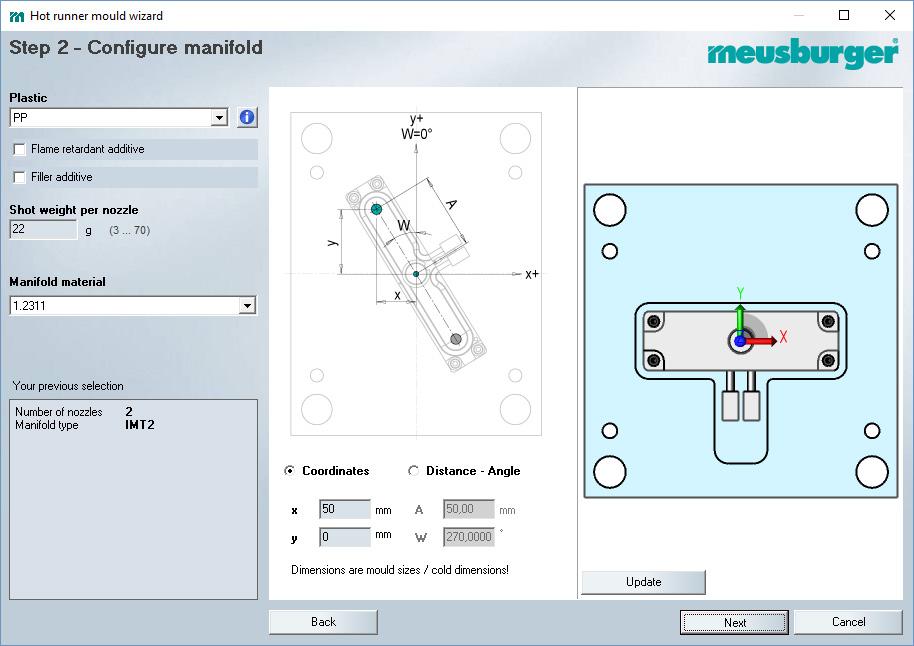

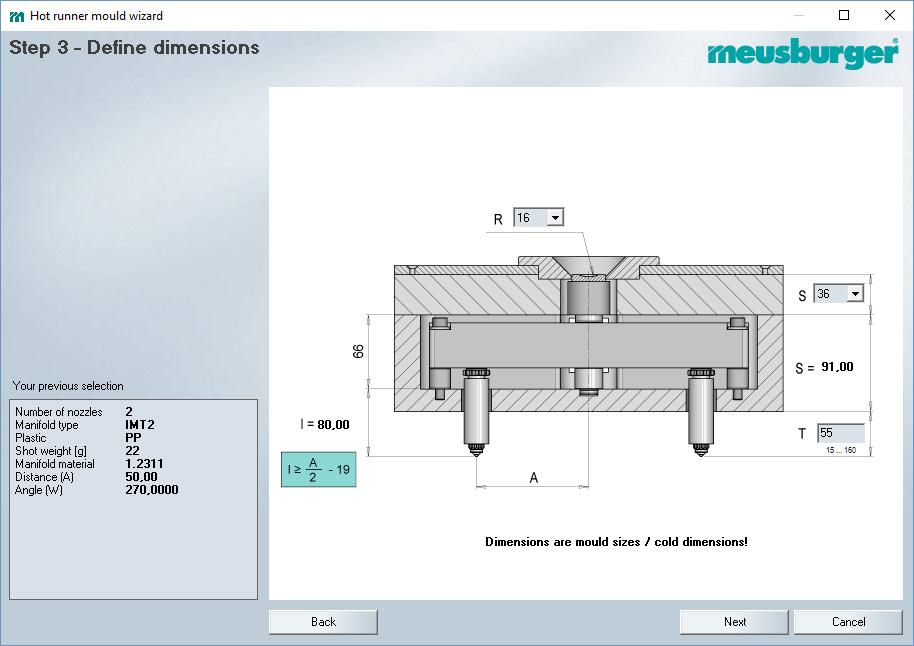

11 FH - KONFIGURATOR DO FORM GORĄCOKANAŁOWYCH W następnym kroku wprowadza się rodzaj przetwarzanego tworzywa sztucznego oraz masę wtryskiwanego elementu. W zależności od wersji można również wybrać materiał dla rozdzielacza. Pozycję rozdzielacza w płycie rozdzielacza można zdefiniować, wprowadzając współrzędne X i Y punktu wtrysku przez odstęp dyszy i kąt.»» Następnie należy wprowadzić różne parametry, takie jak promień tulei rozdzielcza (R), grubość płyty mocującej (S) i wysokość dyszy poza płytę (T). Grubość płyty rozdzielacza (S) i długość dyszy (l) są obliczane automatycznie na podstawie tych danych wejściowych. 11

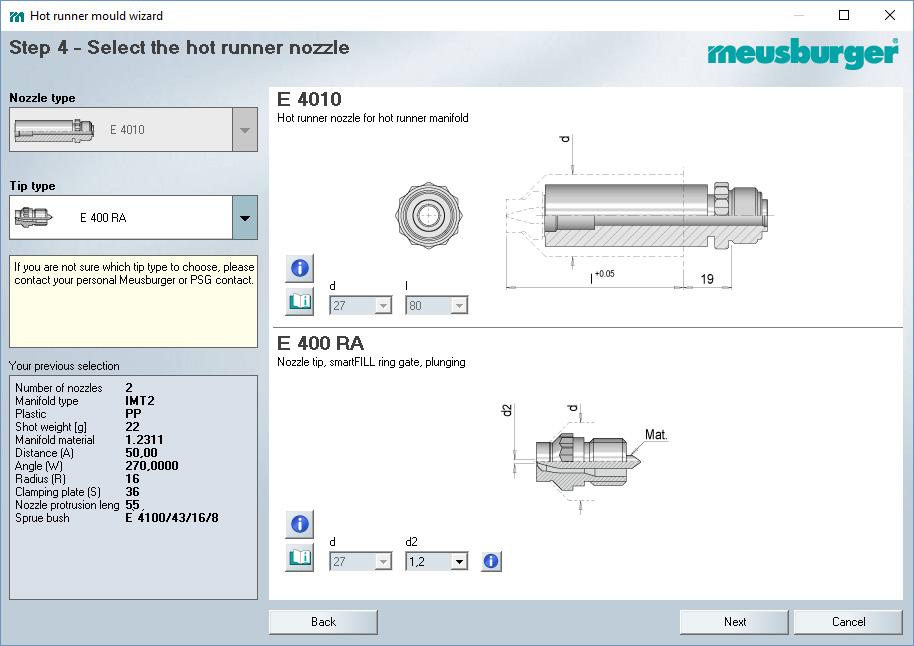

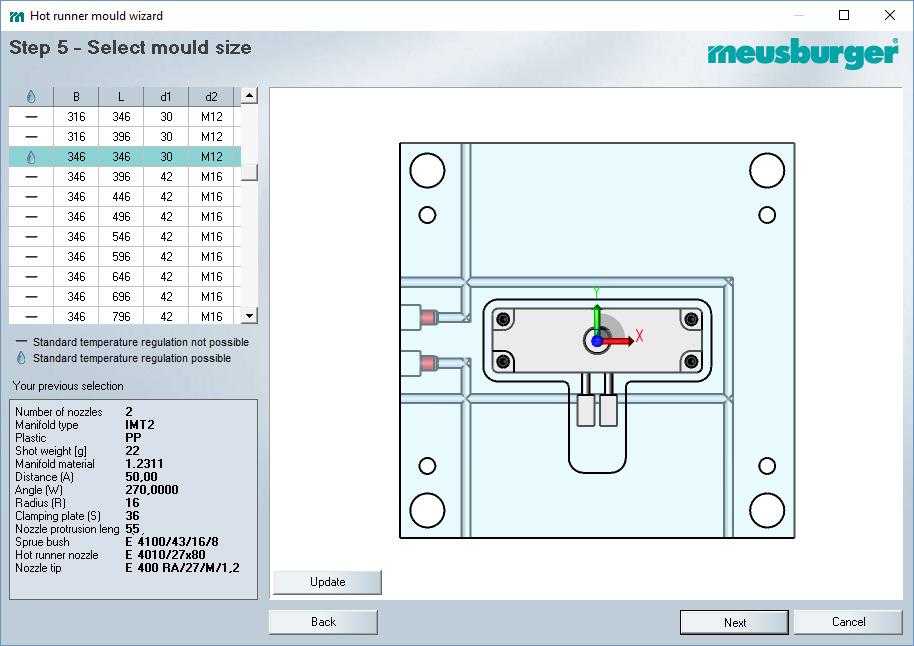

12 FH - KONFIGURATOR DO FORM GORĄCOKANAŁOWYCH Teraz następuje wybór końcówki dyszy. W celu uzyskania właściwego typu przewężki można skorzystać z informacji zawartych w pliku PDF (od strony 16).»» Następnym krokiem jest wybór odpowiedniego gabarytu formy. Dynamiczne wskazanie wielkości formy optymalnie pokazuje relacje między rozdzielaczem i płytą rozdzielacza. W razie wątpliwości można wybrać następny większy lub mniejszy gabaryt formy. 12

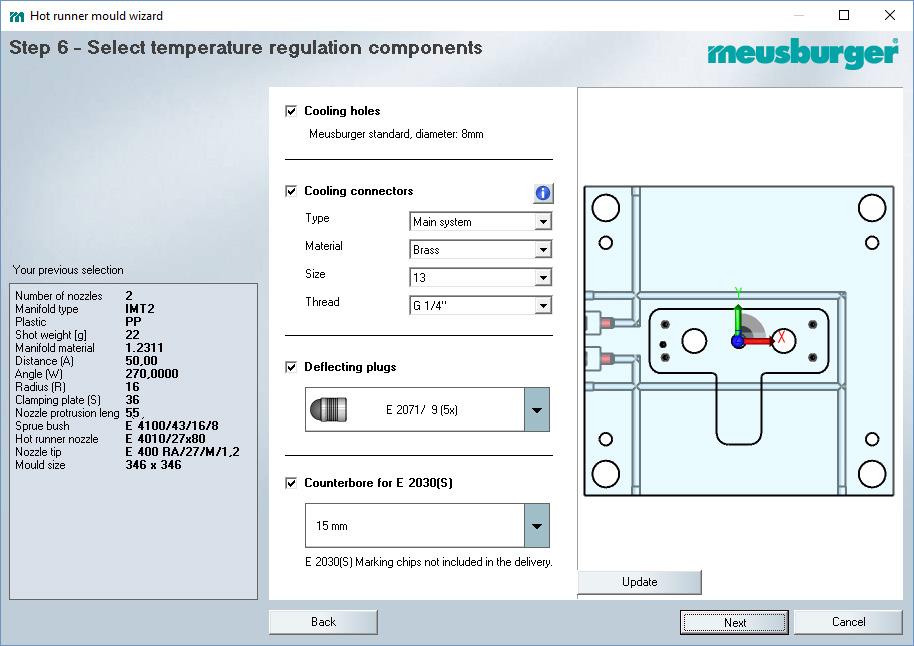

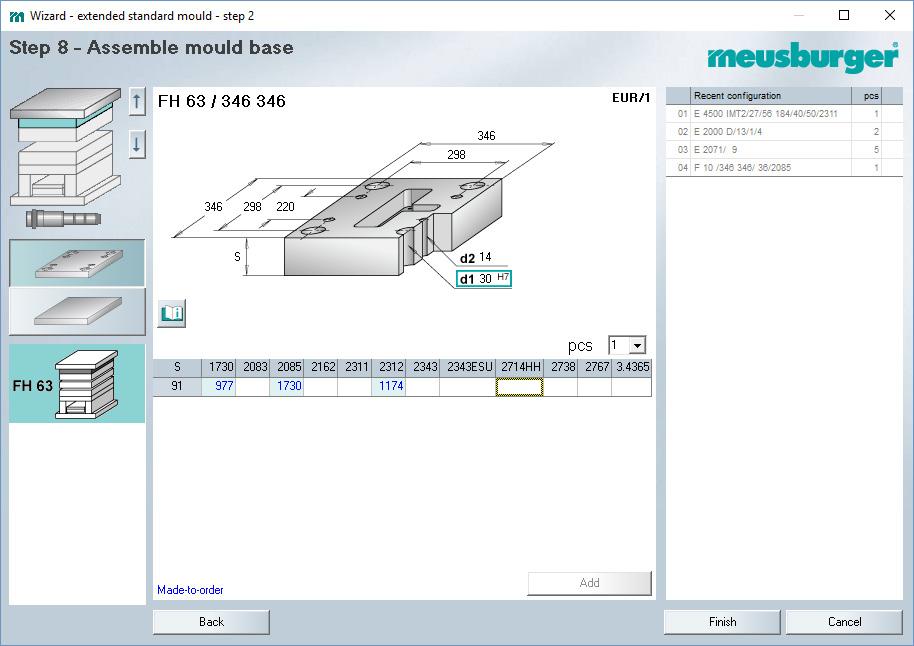

13 FH - KONFIGURATOR DO FORM GORĄCOKANAŁOWYCH W tym kroku można skonfigurować elementy do chłodzenia. Do wyboru są dostępne przyłącza regulacji temperatury, końcówki zamykające i ewentualne zagłębienia na tabliczki znamionowe E UWAGA Automatycznie wygenerowane elementy do chłodzenia są dozwolone tylko wtedy, gdy kąt (W) wprowadzony w kroku 3 ma wartość 0, 90, 180 lub 270.»» Na koniec zostaje wyświetlony standardowy kreator korpusów do budowy form, w którym można wybrać materiał płyty rozdzielacza oraz inne płyty i elementy do budowy w celu stworzenia kompletnego korpusu. 13

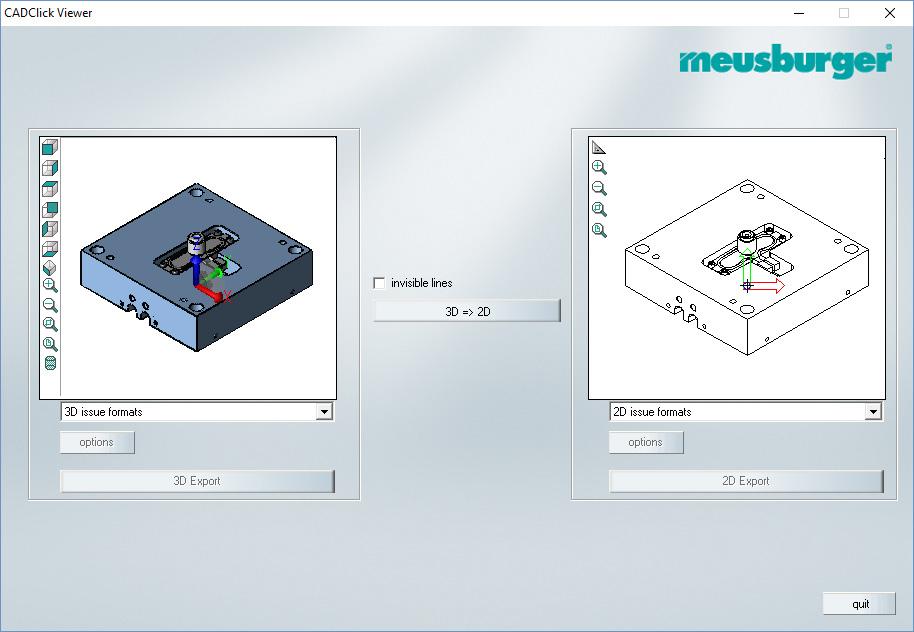

14 FH - KONFIGURATOR DO FORM GORĄCOKANAŁOWYCH Przekazanie danych CAD odbywa się przez CADClick. Możliwe jest wygenerowanie danych 3D dla wszystkich popularnych programów CAD. W przypadku rozwiązań specjalnych należy skontaktować się z przedstawicielem firmy Meusburger. 14

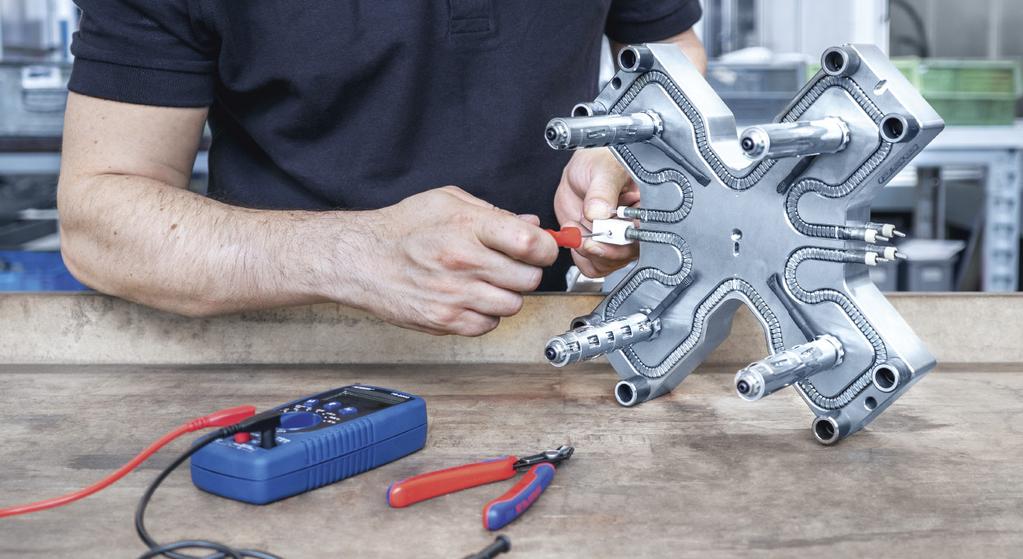

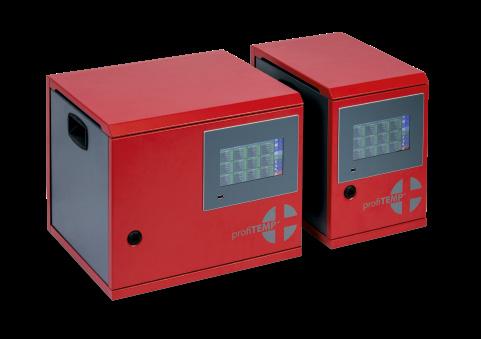

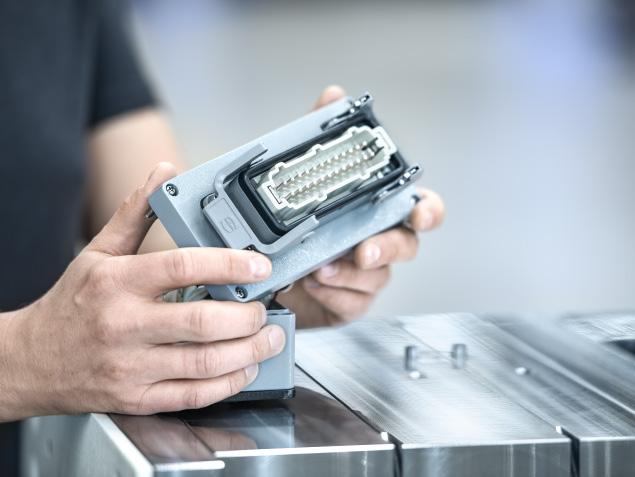

15 WSZYSTKO Z JEDNEJ RĘKI ELEMENTY PROWADZĄCE Elementy prowadzące są automatycznie wybierane w odpowiednich średnicach i długościach i wyświetlane we właściwym miejscu w modelu 3D. AKCESORIA ELEKTRYCZNE Odpowiednie akcesoria elektryczne można zamówić bezpośrednio w sklepie. Dostępne są również dane 3D. Dzięki temu konstruktor może zamontować wszystkie elementy konstrukcji z uwzględnieniem odpowiednich wymiarów. STEROWNIK GORĄCYCH KANAŁÓW PROFITEMP+ Sterownik gorących kanałów profitemp+ firmy PSG obok innowacyjnej technologii przekonuje praktyczną kompaktową konstrukcją. Obok nowych inteligentnych funkcji, takich jak Smart Power Limitation (SPL) i MoldCheck, funkcje regulatora kanałów grzewczych zostały rozszerzone. Dzięki przejrzyście ukształtowanemu 7 Multitouchscreen obsługa jest prosta i intuicyjna.. Polecane produkty: profitemp+: DOSTAWA Rozdzielacz gorącokanałowy jest kompletnie zmontowany i przetestowany. Poszczególne płyty formy gorącokanałowej nie są wstępnie zmontowane, ta jak w wersji standardowej. Zaletą jest oszczędność cennego czasu na pracochłonny demontaż. Oznacza to, że komponenty te są znacznie szybciej dostępne do późniejszej obróbki. 15

16 4 RÓŻNE KOŃCÓWKI DYSZY DO WŁAŚCIWEGO TYPU PRZEWĘŻKI E 400 RA Końcówka dyszy, smartfill cylindryczna Do przewężki wtrysku bezpośredniego w detal lub przewężki z zimnym kanałem Nadaje się do wszystkich tworzyw termoplastycznych o średnich i wąskich oknach temperatury przetwórstwa, w tym wypełniaczy i materiałów wzmacniających Wysoce odporne na ścieranie, wymienne torpedo i głowica dyszy E 400 RC Końcówka dyszy, smartfill cylindryczna z kalotką (obniżeniem) Pozostałości nadlewu pozostają wpuszczone na 1 mm w kalotce Do przewężki wtrysku bezpośredniego w detal lub przewężki z zimnym kanałem Nadaje się do wszystkich tworzyw termoplastycznych o średnich i wąskich oknach temperatury przetwórstwa, w tym wypełniaczy i materiałów wzmacniających Wysoce odporne na ścieranie, wymienne torpedo i głowica dyszy E 400 RE Końcówka dyszy, smartfill cylindryczna z wydłużeniem Z wydłużeniem na głowicy dyszy Do przewężek do powierzchni o dowolnym kształcie Dopasowanie do geometrii artykułu Pozostałości nadlewu ze stożkiem resztkowym dla uchwytu robota Nadaje się do wszystkich tworzyw termoplastycznych o średnich i wąskich oknach temperatury przetwórstwa, w tym wypełniaczy i materiałów wzmacniających Wysoce odporne na ścieranie, wymienne torpedo i głowica dyszy E 400 RG Końcówka dyszy, smartfill z przewężką punktową Dobra separacja termiczna od gniazdanarzędzia dzięki izolacji z tworzywa sztucznego Do przewężki wtrysku bezpośredniego w detal lub przewężki z zimnym kanałem Nadaje się do wszystkich tworzyw termoplastycznych o średnich i wąskich oknach temperatury przetwórstwa, w tym wypełniaczy i materiałów wzmacniających Wysoce odporne na ścieranie, wymienne torpedo i głowica dyszy Wszystkie poniższe informacje są ogólnymi zaleceniami, opartymi na naszych obliczeniach i wieloletnim doświadczeniu. Informacje te nie są objęte żadną gwarancją, ponieważ nasze produkty są jedynie częścią procesu produkcyjnego. W granicznych przypadkach prosimy o kontakt

17 WYBÓR WŁAŚCIWEGO TYPU PRZEWĘŻKI TYPY PRZEWĘŻEK E 400 RA E 400 RC E 400 RE E 400 RG Półkrystaliczne Amorficzne Blenda Elastomery A B C A B C A B C A B (5) C (5) PE PP PPS PET (1) PBT (1) PPO (4) PA PA6.6 (1) POM-Co POM-H PMMA (5) ++ + ABS SAN PS (SB) PC (5) + + PES PSU PEI PVC soft (5) + + SMA PC/ABS PC/PBT PP-EPDM TPE-S TPE-U TPE-O Zgodność materiałowa: ++ duża zgodność + zgodność - brak zgodności Dodatki materiałowe: A bez dodatków B włókno szklane C uniepalniacz (1) Zalecana minimalna średnica przewężki = 1,2 mm (4) nie dotyczy Noryl GTX (5) Zalecana wkładka izolacyjna ISOCAP MASA WTRYSKU DLA DYSZY [G] Ø27 Typy przewężek niska lepkość η (Tset/3000 s -1 ) < 60Pa*s min. [g] PE, PP, PS, TPE-O max. [g] średnia lepkość η (Tset/3000 s -1 )=(60-150)Pa*s ABS, SAN, ASA, PBT, PET, POM-Co, PA, PPO, TPE-S, PP/EPDM, TPE-A, TPE-C wysoka lepkość η (Tset/3000 s -1 ) > 150Pa*s PC, PC/ABS, PC/PBT, PMMA, SMA, PES, PPS, PSU, PEI, PPO (PPE), POM-H, PVC-soft, TPE-U E 400 RA E 400 RC E 400 RE E 400 RG min. [g] max. [g] min. [g] max. [g] W przypadku tworzyw sztucznych wzmocnionych i wypełnionych dodatkami powyżej 20%, maksymalna masa wtrysku zmniejsza się o ok. 20%. 17

18 WYKONANIE ŚREDNICY PRZEWĘŻKI GRUPY TWORZYW TERMOPLASTYCZNYCH Grupa 1 Grupa 2 Grupa 3 Grupa 4 Grupa 5 Grupa 6 PP PA TPE-S TPE-O (TPO) PBT PET PES PSU ABS PS PE PP/EPDM SEBS PC PC/PBT PC/ABS SMA TPE-U (TPU) PMMA PEI SAN ASA PPS PPO POM-C POM-H TPE-U (TPU) PVC-soft Polipropylen Poliamid Elastomer termoplastyczny na bazie styrenu Elastomery termoplastyczne na bazie olefin Tereftalan polibutylenu Politereftalan etylenu Polieterosulfon Polisulfon Akrylonitryl-butadien-styren CoPo Polistyren Polietylen Blenda polipropylenu-etylenu i propylenu-dien Blenda styren-etylen-butylen-styren Poliwęglan Blenda poliwęglan/tereftalan polibutylenu Blenda poliwęglan/akrylonitryl-butadien-styren Styren/bezwodnik maleinowy Elastomery termoplastyczne na bazie uretanów Polimetakrylan metylu Polieteroimid Styren-akrylonitryl Ester akrylowy, styren-akrylonitryl Siarczek polifenylenu Tlenek polifenylenu Kopolimer polioksymetylenu Homopolimer polioksymetylenu Elastomery termoplastyczne na bazie uretanów Polichlorek winylu miękki ŚREDNICA PRZEWĘŻKI E 4010/27... Średnica przewężki [mm] Grupa 6 Grupa 5 Grupa 4 Grupa 3 Grupa 2 Grupa 1 Masa wtrysku dla dyszy [g] Przykład dla 50 g PC, końcówka dyszy E 400 RA Wynik: Ø2,20 mm Wybrane dla wtrysku bezpośredniego 2,0 mm (standard) Wybrane dla wtrysku przez zimny kanał 3,0 mm (stan 18

19 WYKONANIE ŚREDNICY PRZEWĘŻKI OKREŚLENIE ŚREDNICY PRZEWĘŻKI: Jakość typu przewężki jest określana przez wiele czynników: Średnica przewężki, grubość ścianki detalu zwłaszcza w punkcie wtrysku, rodzaj tworzywa sztucznego, objętość wtrysku, masa detalu, chłodzenie w obszarze przewężki. Zbyt małe średnice przewężki powodują niedopuszczalnie wysokie ścinanie, duże straty ciśnienia i nadmierne powstawanie ciepła wskutek tarcia. Zbyt duże średnice przewężki prowadzą do nieakceptowalnych śladów w punkcie wtrysku (wysokich, nieczystych punktów oderwania). REGUŁA: WTRYSK BEZPOŚREDNI: Dobór według wykresu z uwzględnieniem rodzaju tworzywa sztucznego WTRYSK Z ZIMNYM KANAŁEM: Średnica przewężki jak największa (od ok. 0,5 mm do 1 mm większa; zwrócić uwagę na możliwe wyciąganie nitek i wyciek tworzywa) Określenie wymiaru średnicy przewężki zawiera jedynie ogólne zalecenia, oparte na naszych obliczeniach i doświadczeniach. Informacje te nie są objęte żadną gwarancją, ponieważ nasze produkty są jedynie częścią złożonego procesu produkcyjnego. W granicznych przypadkach prosimy o kontakt. 19
