1 Kierunki rozwoju cichych nawierzchni betonowych 1

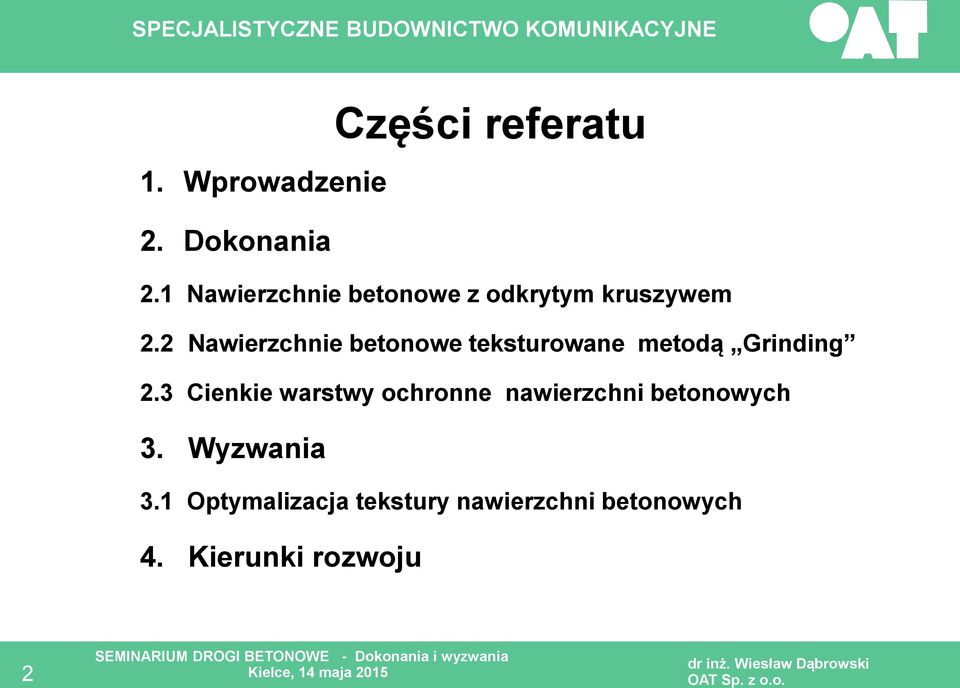

2 1. Wprowadzenie 2. Dokonania Części referatu 2.1 Nawierzchnie betonowe z odkrytym kruszywem 2.2 Nawierzchnie betonowe teksturowane metodą Grinding 2.3 Cienkie warstwy ochronne nawierzchni betonowych 3. Wyzwania 3.1 Optymalizacja tekstury nawierzchni betonowych 4. Kierunki rozwoju 2

3 Aktualna sytuacja: Wprowadzenie Obecny stan wiedzy i techniki pozwala wykonywać nawierzchnie betonowe równe, trwałe, szorstkie i ciche. Pomimo tego nieprzerwanie prowadzone są prace badawczo-rozwojowe mające na celu ich udoskonalanie. Dobrym przykładem w tym zakresie są Niemcy. Problem z punktu widzenia teoretycznego i praktycznego: Nadal aktualnym problemem jest niewystarczający zasób wiedzy odnośnie wpływu struktury powierzchniowej (tekstury) nawierzchni betonowej na jej szorstkość oraz właściwości akustyczne. Brak tej wiedzy nie daje możliwości optymalizacji tekstury nawierzchni z ww. punktu widzenia. Cel referatu: Głównym celem referatu jest zwrócenie uwagi na aktualnie prowadzone prace badawczo rozwojowe torujące kierunki rozwoju nawierzchni betonowych z punktu widzenia redukcji emisji hałasu przy jednoczesnym zapewnieniu wymaganych kryteriów szorstkości nawierzchni. Zgodnie z podtytułem seminarium referat zobrazuje zarówno dokonania jak i wyzwania z tego zakresu. 3

4 Dokonania Nawierzchnie betonowe z odkrytym kruszywem Spryskanie środkiem opóźniającym hydratację cementu w górnej warstwie nawierzchni Źródło: J.Patitz RP Karlsruhe 4

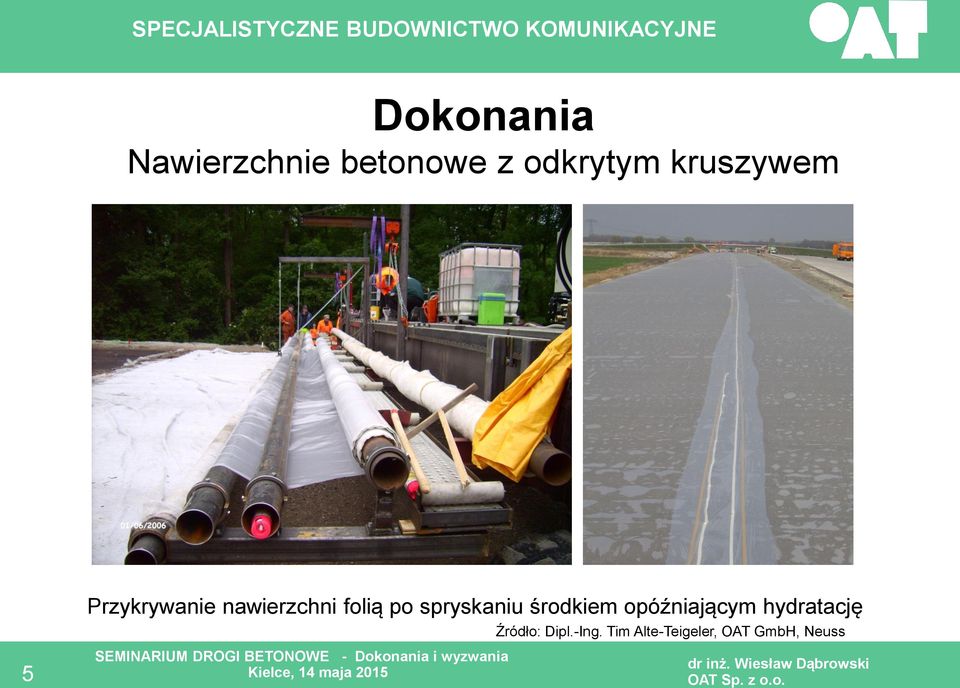

5 Dokonania Nawierzchnie betonowe z odkrytym kruszywem Przykrywanie nawierzchni folią po spryskaniu środkiem opóźniającym hydratację Źródło: Dipl.-Ing. Tim Alte-Teigeler, OAT GmbH, Neuss 5

6 Dokonania Nawierzchnie betonowe z odkrytym kruszywem Nacinanie szczelin i usuwanie szczotką mechaniczną niezwiązanej zaprawy Źródło: Dipl.-Ing. Tim Alte-Teigeler, OAT GmbH, Neuss 6

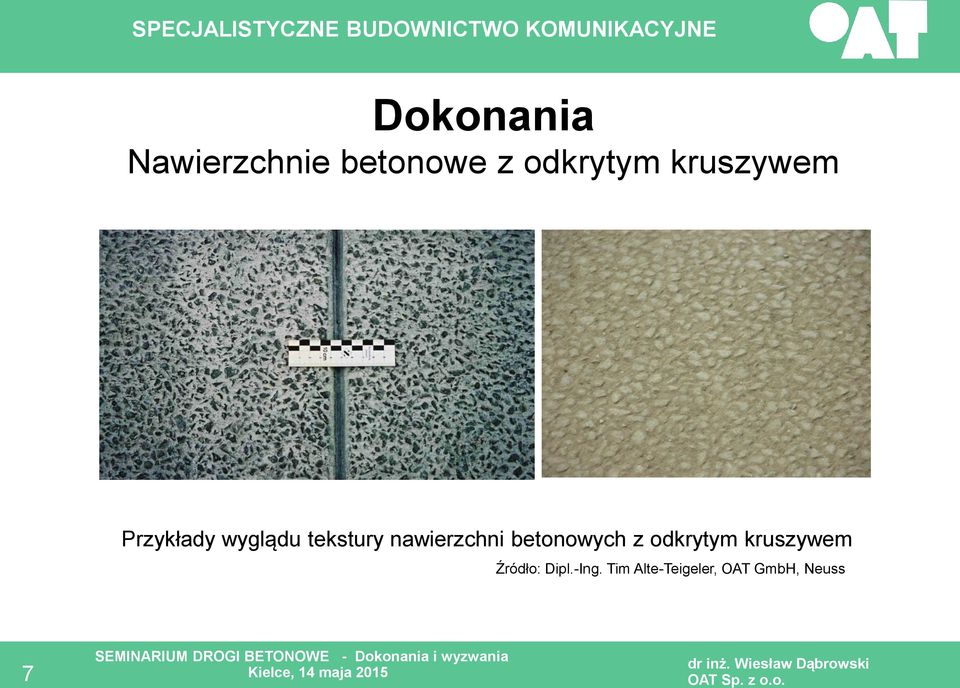

7 Dokonania Nawierzchnie betonowe z odkrytym kruszywem Przykłady wyglądu tekstury nawierzchni betonowych z odkrytym kruszywem Źródło: Dipl.-Ing. Tim Alte-Teigeler, OAT GmbH, Neuss 7

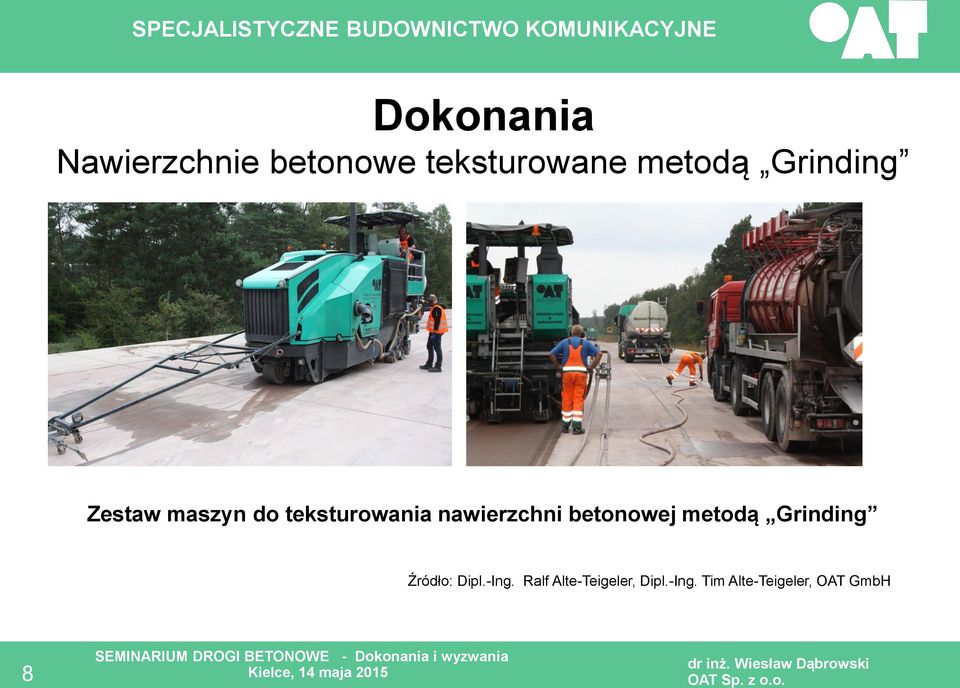

8 Dokonania Nawierzchnie betonowe teksturowane metodą Grinding Zestaw maszyn do teksturowania nawierzchni betonowej metodą Grinding Źródło: Dipl.-Ing. Ralf Alte-Teigeler, Dipl.-Ing. Tim Alte-Teigeler, OAT GmbH 8

9 Dokonania Nawierzchnie betonowe teksturowane metodą Grinding Główny element maszyny do teksturowania nawierzchni metodą Grinding Źródło: Dipl.-Ing. Ralf Alte-Teigeler, Dipl.-Ing. Tim Alte-Teigeler, OAT GmbH 9

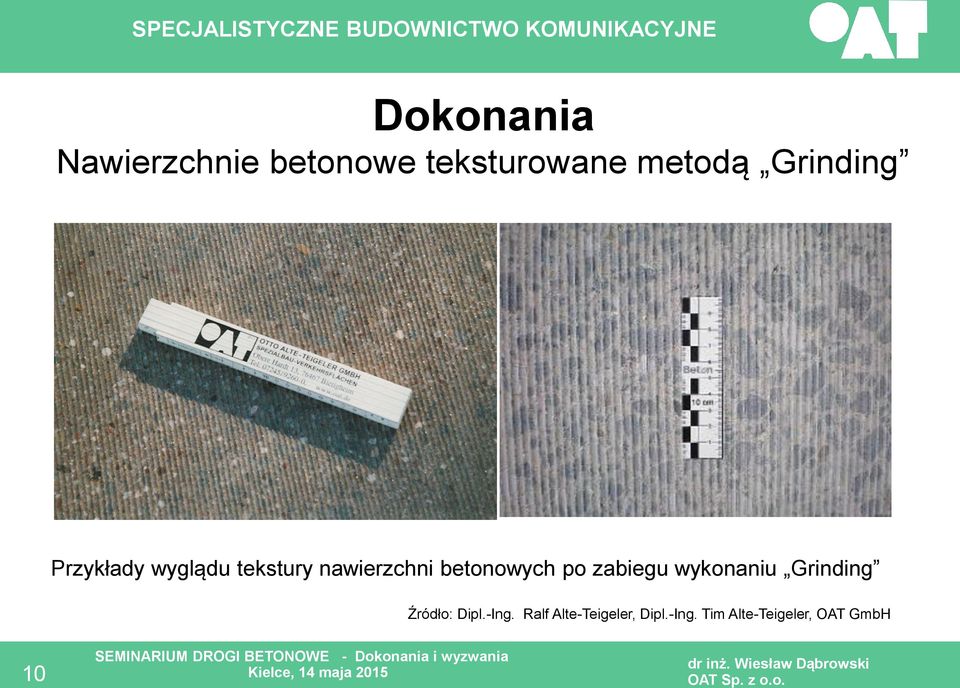

10 Dokonania Nawierzchnie betonowe teksturowane metodą Grinding Przykłady wyglądu tekstury nawierzchni betonowych po zabiegu wykonaniu Grinding Źródło: Dipl.-Ing. Ralf Alte-Teigeler, Dipl.-Ing. Tim Alte-Teigeler, OAT GmbH 10

11 Dokonania Cienkie warstwy ochronne Przykład wykonywania cienkiej warstwy ochronnej na bazie emulsji asfaltowej Źródło: Dipl.-Ing. Ralf Alte-Teigeler, Dipl.-Ing. Tim Alte-Teigeler, OAT GmbH 11

12 Dokonania Cienkie warstwy ochronne Przykład wykonywania cienkiej warstwy ochronnej na bazie żywicy ( Whisper-Grip ) Źródło: MC Bauchemie, Dipl.-Ing. Ralf Alte-Teigeler, Dipl.-Ing. Tim Alte-Teigeler, OAT GmbH 12

13 Wyzwania Optymalizacja tekstury nawierzchni Nawierzchnia szorstka i głośna Nawierzchnia gładka i głośna Nawierzchnia gładka i cicha Nawierzchnia szorstka i cicha Typowe rodzaje tekstury nawierzchni betonowej Źródło: MC Bauchemie, Dipl.-Ing. Ralf Alte-Teigeler, und Dipl.-Ing. Tim Alte-Teigeler, OAT GmbH 13

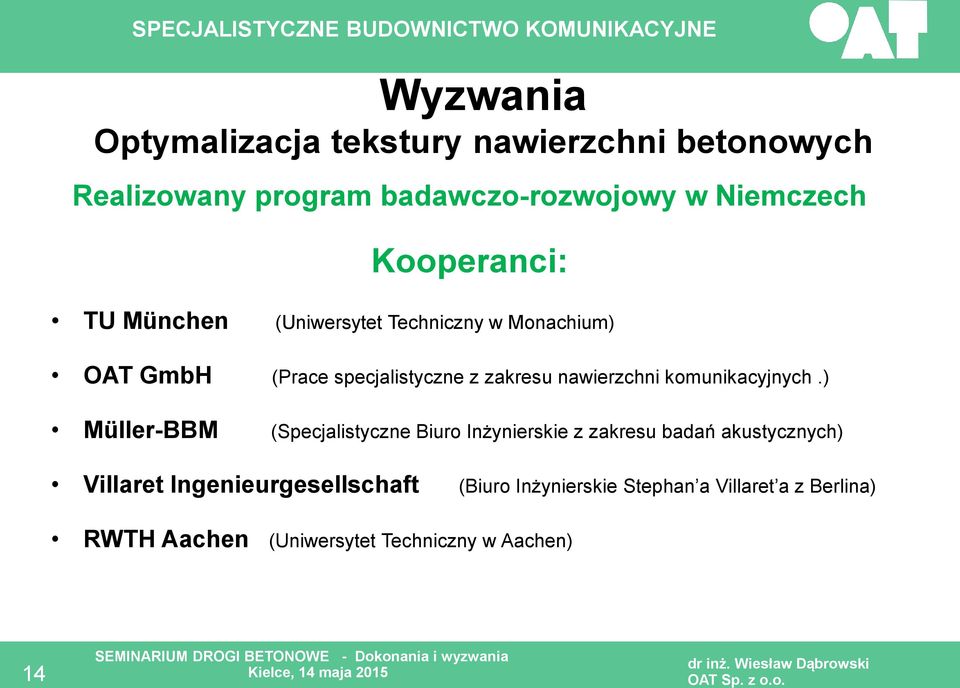

14 Wyzwania Optymalizacja tekstury nawierzchni betonowych Realizowany program badawczo-rozwojowy w Niemczech Kooperanci: TU München (Uniwersytet Techniczny w Monachium) OAT GmbH (Prace specjalistyczne z zakresu nawierzchni komunikacyjnych.) Müller-BBM (Specjalistyczne Biuro Inżynierskie z zakresu badań akustycznych) Villaret Ingenieurgesellschaft (Biuro Inżynierskie Stephan a Villaret a z Berlina) RWTH Aachen (Uniwersytet Techniczny w Aachen) 14

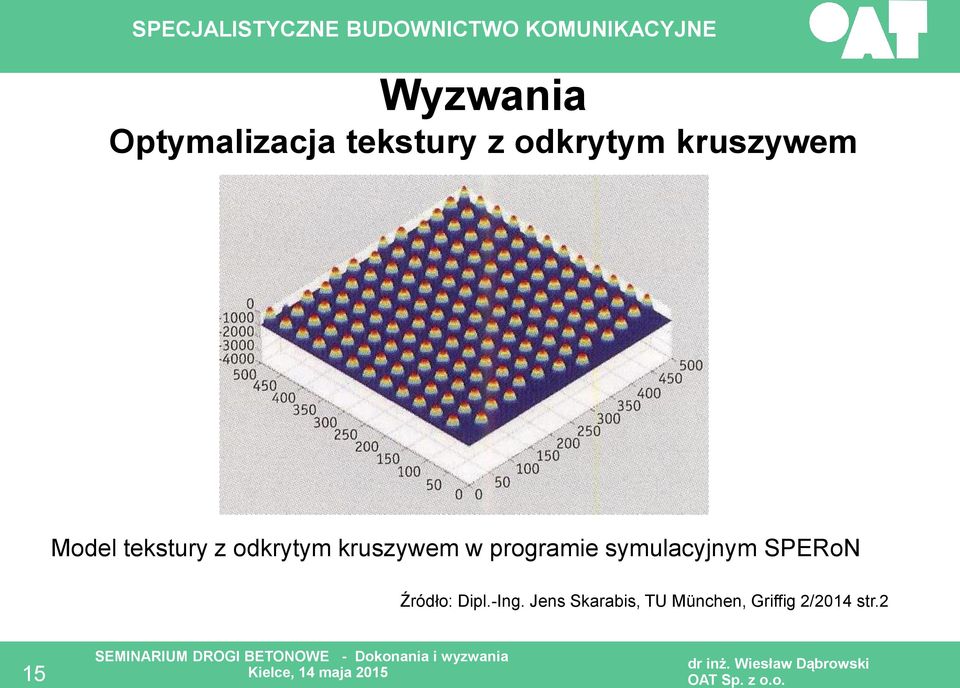

15 Wyzwania Optymalizacja tekstury z odkrytym kruszywem Model tekstury z odkrytym kruszywem w programie symulacyjnym SPERoN Źródło: Dipl.-Ing. Jens Skarabis, TU München, Griffig 2/2014 str.2 15

16 Wyzwania Optymalizacja tekstury z odkrytym kruszywem Zdjęcia odwiertów z nawierzchni betonowej z odkrytym kruszywem obrazujące różne głębokości tekstury (wartości EDT w mm) Źródło: Dipl.-Ing. Jens Skarabis, TU München, Griffig 2/2014 str.5 16

17 Wyzwania Optymalizacja tekstury z odkrytym kruszywem Obliczony poziom hałasu w zależności głębokości tekstury Źródło: Dipl.-Ing. Jens Skarabis, TU München, Griffig 2/2014 str.5 17

18 Wyzwania Optymalizacja teksturowania metodą Grinding Możliwości wariantowania tekstury w metodzie Grinding Źródło: Dipl.-Ing. Jens Skarabis, TU München, Dipl.-Ing. Ralf Alte-Teigeler, und Dipl.-Ing. Tim Alte-Teigeler, OAT GmbH 18

19 Wyzwania Optymalizacja teksturowania metodą Grinding Cechu charakterystyczne tekstury Grinding Źródło: Dipl.-Ing. Jens Skarabis, TU München, Dipl.-Ing. Ralf Alte-Teigeler, und Dipl.-Ing. Tim Alte-Teigeler, OAT GmbH 19

20 Wyzwania Optymalizacja teksturowania metodą Grinding 170 Tarcz na metr walca 200 Tarcz na metr walca Widok tekstury uzyskanej metodą Grinding w zależności od liczby tarcz na 1 mb. Źródło: Dipl.-Ing. Jens Skarabis, TU München, Dipl.-Ing. Ralf Alte-Teigeler, und Dipl.-Ing. Tim Alte-Teigeler, OAT GmbH 20

21 Wyzwania Optymalizacja teksturowania metodą Grinding Widok wariantów tekstury uzyskanej metodą Grinding w zależności od odległości między segmentami nacinającymi i odpowiadającymi im poziomami hałasu Źródło: Dipl.-Ing. Jens Skarabis, TU München, Dipl.-Ing. Ralf Alte-Teigeler, und Dipl.-Ing. Tim Alte-Teigeler, OAT GmbH 21

22 Wyzwania Optymalizacja teksturowania metodą Grinding Odcinek badawczy na autostradzie A12 Źródło: Dipl.-Ing. Jens Skarabis, TU München, Dipl.-Ing. Ralf Alte-Teigeler, und Dipl.-Ing. Tim Alte-Teigeler, OAT GmbH 22

23 Wyzwania Optymalizacja teksturowania metodą Grinding Warianty wykonanych tekstur metodą Grinding Źródło: Dipl.-Ing. Jens Skarabis, TU München, Dipl.-Ing. Ralf Alte-Teigeler, und Dipl.-Ing. Tim Alte-Teigeler, OAT GmbH 23

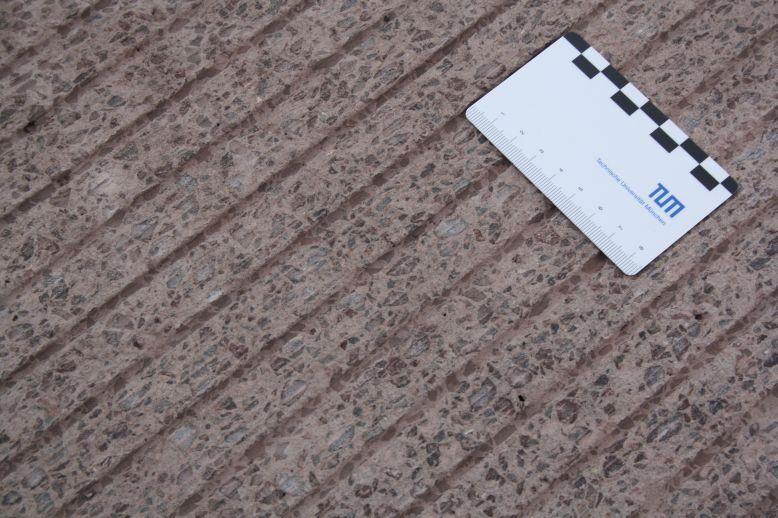

24 Wyzwania Optymalizacja teksturowania metodą Grinding Textura 1 Tekstura 2 Tekstura 3 Widok wykonanych tekstur metodą Grinding Źródło: Dipl.-Ing. Jens Skarabis, TU München, Dipl.-Ing. Ralf Alte-Teigeler, und Dipl.-Ing. Tim Alte-Teigeler, OAT GmbH 24

25 Wyzwania Optymalizacja teksturowania metodą Grinding Pomiary bezpośrednio na odcinku badawczym i w laboratorium Źródło: Dipl.-Ing. Jens Skarabis, TU München, Dipl.-Ing. Ralf Alte-Teigeler, und Dipl.-Ing. Tim Alte-Teigeler, OAT GmbH 25

26 Kierunki rozwoju cichych nawierzchni betonowych 1. Doświadczenia niemieckie wskazują, że najlepsze efekty z punktu widzenia cichych nawierzchni betonowych uzyskuje się w przypadku wykonywania nawierzchni z odkrytym kruszywem oraz w przypadku teksturowania nawierzchni metodą Grinding. 2. Zdaniem autora referatu, to głównie w tych dwóch kierunkach będzie zmierzał rozwój cichych nawierzchni betonowych w najbliższych 20 latach. 3. Trzecim kierunkiem rozwoju cichych nawierzchni będą nawierzchnie kompozytowe, w których konstrukcję nośną będzie stanowił beton. Konstrukcja ta będzie pokrywana cienką warstwą ochronną, np. na bazie żywic poliuretanowych. 4. Duży potencjał rozwojowy tkwi w zasygnalizowanych, niemieckich pracach badawczo-rozwojowych mających na celu optymalizację tekstury nawierzchni betonowych z punktu widzenia szorstkości i redukcji hałasu. 26
