1 Liczniki / Przyrządy panelowe LICZNIKI / PRZYRZĄDY TABLICOWE

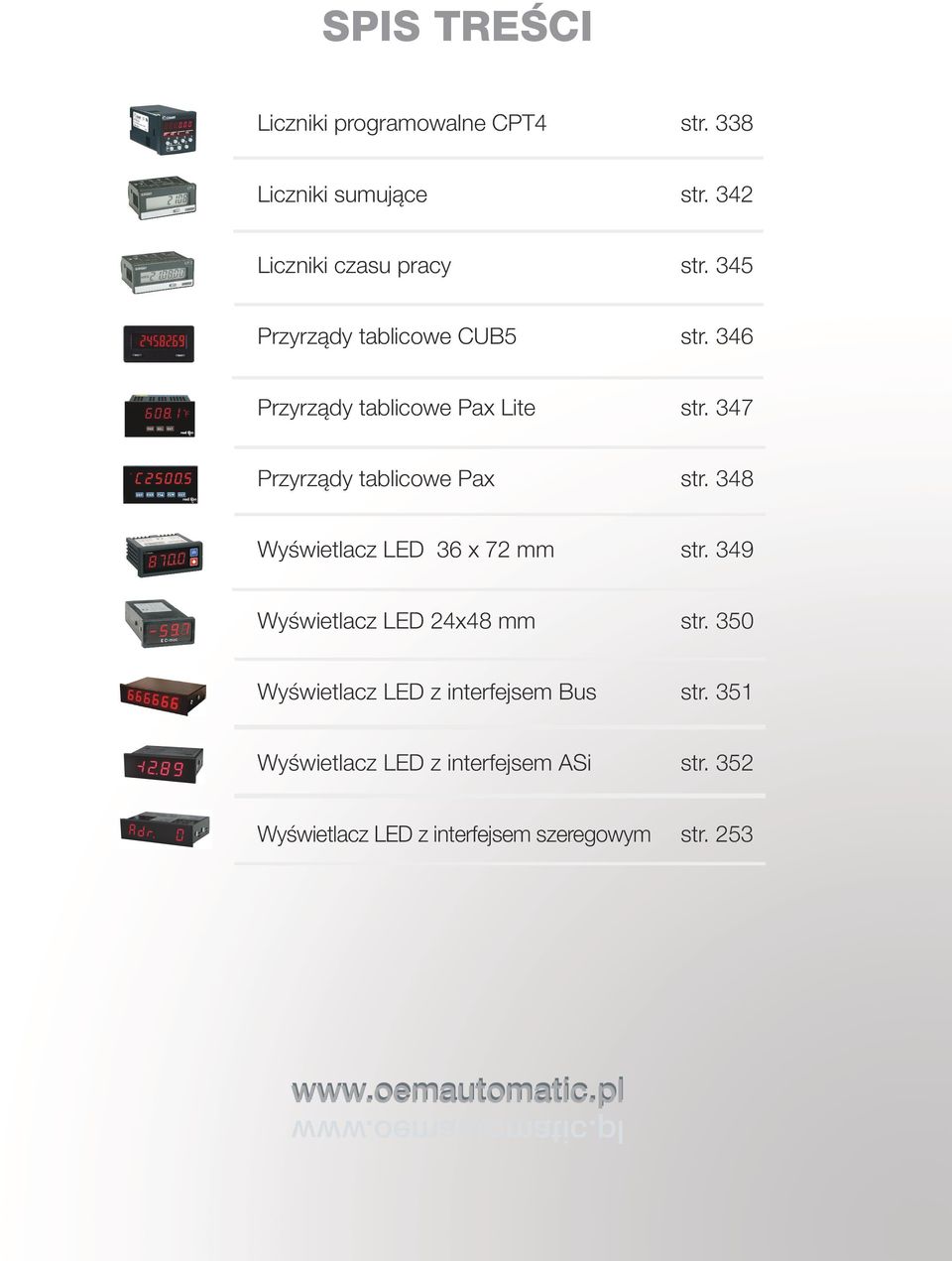

2 Liczniki /Przyrządy panelowe SPIS TREŚCI Liczniki programowalne CPT4 str. 338 Liczniki sumujące str. 342 Liczniki czasu pracy str. 345 Przyrządy tablicowe CUB5 str. 346 Przyrządy tablicowe Pax Lite str. 347 Przyrządy tablicowe Pax str. 348 LED 36 x 72 mm str. 349 LED 24x48 mm str. 350 LED z interfejsem Bus str. 351 LED z interfejsem ASi str. 352 LED z interfejsem szeregowym str

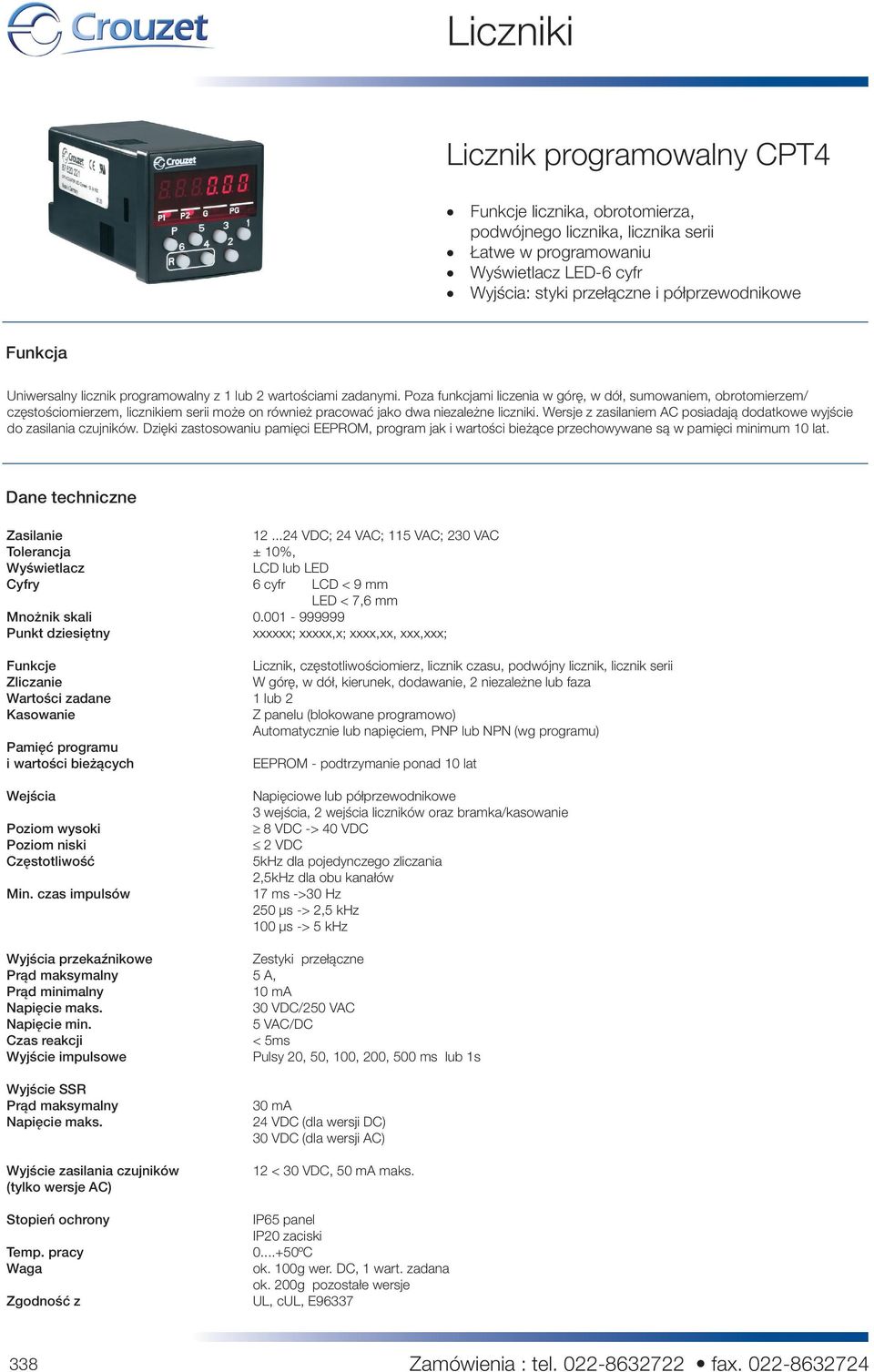

3 Licznik programowalny CPT4 Funkcje licznika, obrotomierza, podwójnego licznika, licznika serii Łatwe w programowaniu LED-6 cyfr Wyjścia: styki przełączne i półprzewodnikowe Funkcja Uniwersalny licznik programowalny z 1 lub 2 wartościami zadanymi. Poza funkcjami liczenia w górę, w dół, sumowaniem, obrotomierzem/ częstościomierzem, licznikiem serii może on również pracować jako dwa niezależne liczniki. Wersje z zasilaniem AC posiadają dodatkowe wyjście do zasilania czujników. Dzięki zastosowaniu pamięci EEPROM, program jak i wartości bieżące przechowywane są w pamięci minimum 10 lat VDC; 24 VAC; 115 VAC; 230 VAC Tolerancja ± 10%, LCD lub LED Cyfry 6 cyfr LCD < 9 mm LED < 7,6 mm Mnożnik skali Punkt dziesiętny xxxxxx; xxxxx,x; xxxx,xx, xxx,xxx; Funkcje Licznik, częstotliwościomierz, licznik czasu, podwójny licznik, licznik serii Zliczanie W górę, w dół, kierunek, dodawanie, 2 niezależne lub faza Wartości zadane 1 lub 2 Kasowanie Z panelu (blokowane programowo) Automatycznie lub napięciem, PNP lub NPN (wg programu) Pamięć programu i wartości bieżących EEPROM - podtrzymanie ponad 10 lat Wejścia Poziom wysoki Poziom niski Częstotliwość Min. czas impulsów Napięciowe lub półprzewodnikowe 3 wejścia, 2 wejścia liczników oraz bramka/kasowanie 8 VDC -> 40 VDC 2 VDC 5kHz dla pojedynczego zliczania 2,5kHz dla obu kanałów 17 ms ->30 Hz 250 μs -> 2,5 khz 100 μs -> 5 khz Wyjścia przekaźnikowe Zestyki przełączne Prąd maksymalny 5 A, Prąd minimalny 10 ma Napięcie maks. 30 VDC/250 VAC Napięcie min. 5 VAC/DC Czas reakcji < 5ms Wyjście impulsowe Pulsy 20, 50, 100, 200, 500 ms lub 1s Wyjście SSR Prąd maksymalny Napięcie maks. Wyjście zasilania czujników (tylko wersje AC) Stopień ochrony Temp. pracy Waga Zgodność z 30 ma 24 VDC (dla wersji DC) 30 VDC (dla wersji AC) 12 < 30 VDC, 50 ma maks. IP65 panel IP20 zaciski ºC ok. 100g wer. DC, 1 wart. zadana ok. 200g pozostałe wersje UL, cul, E Zamówienia : tel fax

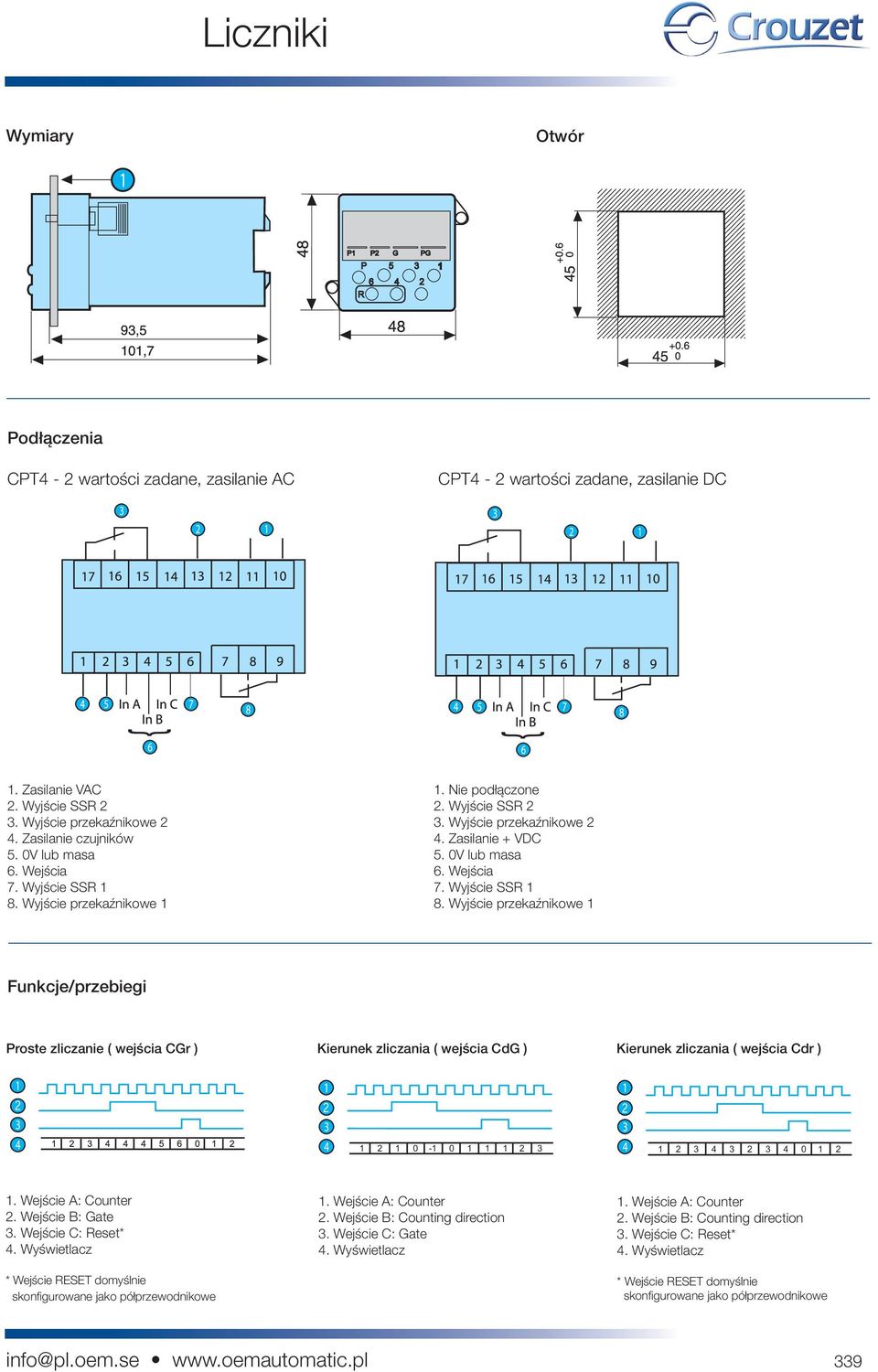

4 Otwór Podłączenia CPT4-2 wartości zadane, zasilanie AC CPT4-2 wartości zadane, zasilanie DC 1. VAC 1. Nie podłączone 2. Wyjście SSR 2 2. Wyjście SSR 2 3. Wyjście przekaźnikowe 2 3. Wyjście przekaźnikowe 2 4. czujników 4. + VDC 5. 0V lub masa 5. 0V lub masa 6. Wejścia 6. Wejścia 7. Wyjście SSR 1 7. Wyjście SSR 1 8. Wyjście przekaźnikowe 1 8. Wyjście przekaźnikowe 1 Funkcje/przebiegi Proste zliczanie ( wejścia CGr ) Kierunek zliczania ( wejścia CdG ) Kierunek zliczania ( wejścia Cdr ) Wejście A: Counter 2. Wejście B: Gate 3. Wejście C: Reset* 4. * Wejście RESET domyślnie skonfigurowane jako półprzewodnikowe 1. Wejście A: Counter 2. Wejście B: Counting direction 3. Wejście C: Gate Wejście A: Counter 2. Wejście B: Counting direction 3. Wejście C: Reset* 4. * Wejście RESET domyślnie skonfigurowane jako półprzewodnikowe info@pl.oem.se 339

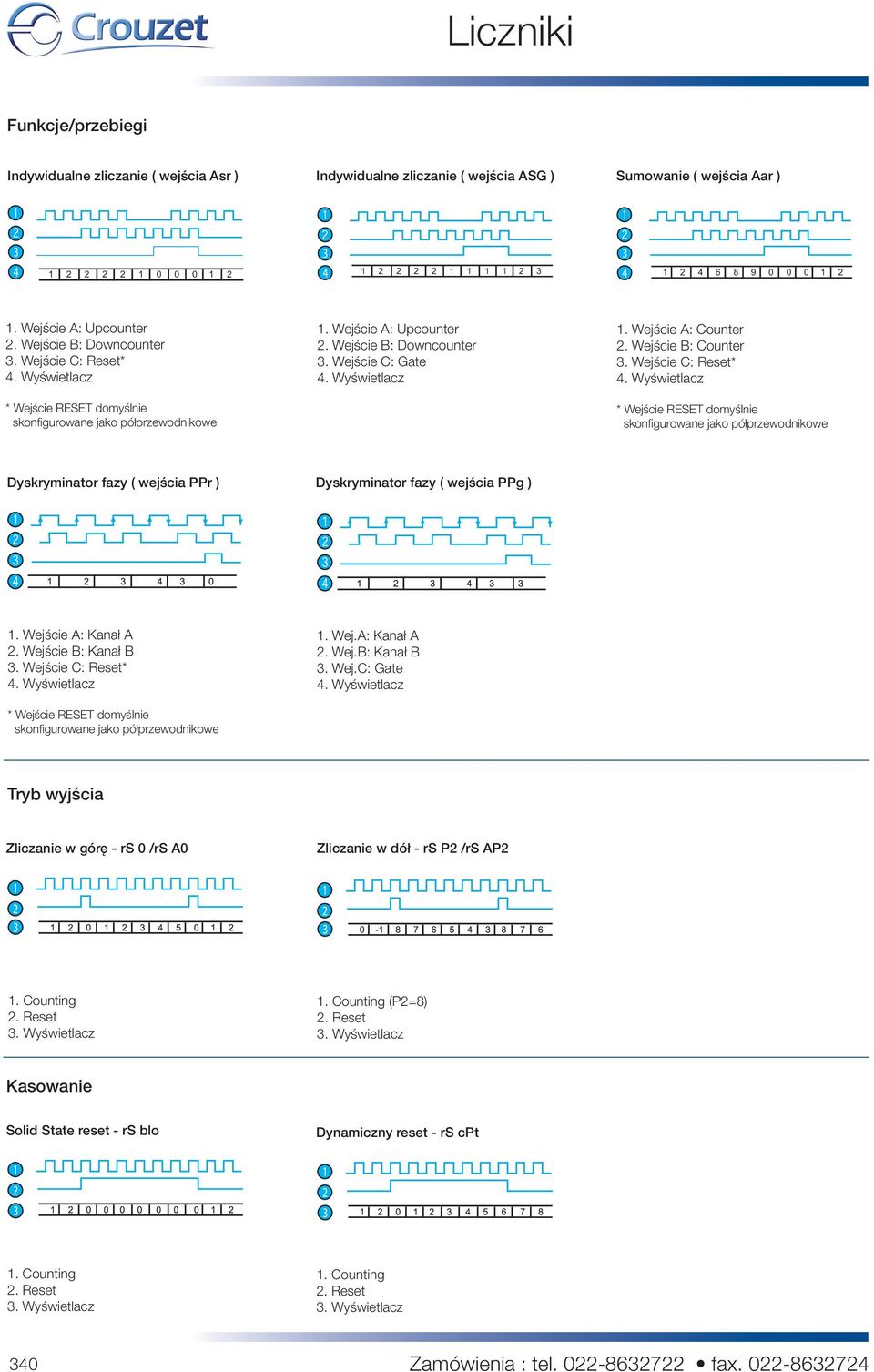

5 Funkcje/przebiegi Indywidualne zliczanie ( wejścia Asr ) Indywidualne zliczanie ( wejścia ASG ) Sumowanie ( wejścia Aar ) Wejście A: Upcounter 2. Wejście B: Downcounter 3. Wejście C: Reset* 4. * Wejście RESET domyślnie skonfigurowane jako półprzewodnikowe 1. Wejście A: Upcounter 2. Wejście B: Downcounter 3. Wejście C: Gate Wejście A: Counter 2. Wejście B: Counter 3. Wejście C: Reset* 4. * Wejście RESET domyślnie skonfigurowane jako półprzewodnikowe Dyskryminator fazy ( wejścia PPr ) Dyskryminator fazy ( wejścia PPg ) 1. Wejście A: Kanał A 2. Wejście B: Kanał B 3. Wejście C: Reset* Wej.A: Kanał A 2. Wej.B: Kanał B 3. Wej.C: Gate 4. * Wejście RESET domyślnie skonfigurowane jako półprzewodnikowe Tryb wyjścia Zliczanie w górę - rs 0 /rs A0 Zliczanie w dół - rs P2 /rs AP2 1. Counting 2. Reset Counting (P2=8) 2. Reset 3. Kasowanie Solid State reset - rs blo Dynamiczny reset - rs cpt 1. Counting 2. Reset Counting 2. Reset Zamówienia : tel fax

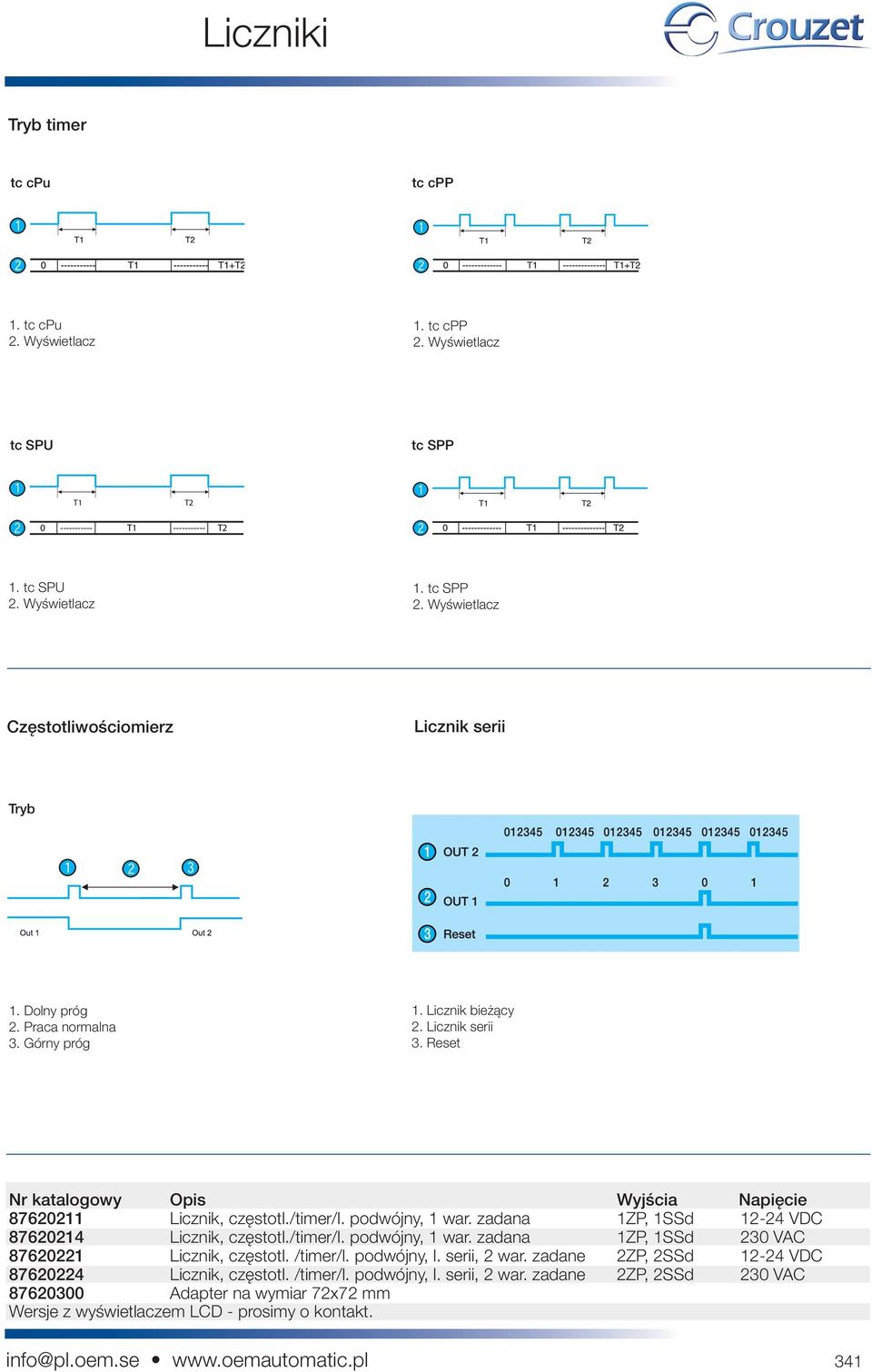

6 Tryb timer tc cpu tc cpp 1. tc cpu tc cpp 2. tc SPU tc SPP 1 T1 T T T2 1. tc SPU tc SPP 2. Częstotliwościomierz Licznik serii Tryb 1. Dolny próg 2. Praca normalna 3. Górny próg 1. Licznik bieżący 2. Licznik serii 3. Reset Nr katalogowy Opis Wyjścia Napięcie Licznik, częstotl./timer/l. podwójny, 1 war. zadana 1ZP, 1SSd VDC Licznik, częstotl./timer/l. podwójny, 1 war. zadana 1ZP, 1SSd 230 VAC Licznik, częstotl. /timer/l. podwójny, l. serii, 2 war. zadane 2ZP, 2SSd VDC Licznik, częstotl. /timer/l. podwójny, l. serii, 2 war. zadane 2ZP, 2SSd 230 VAC Adapter na wymiar 72x72 mm Wersje z wyświetlaczem LCD - prosimy o kontakt. info@pl.oem.se 341

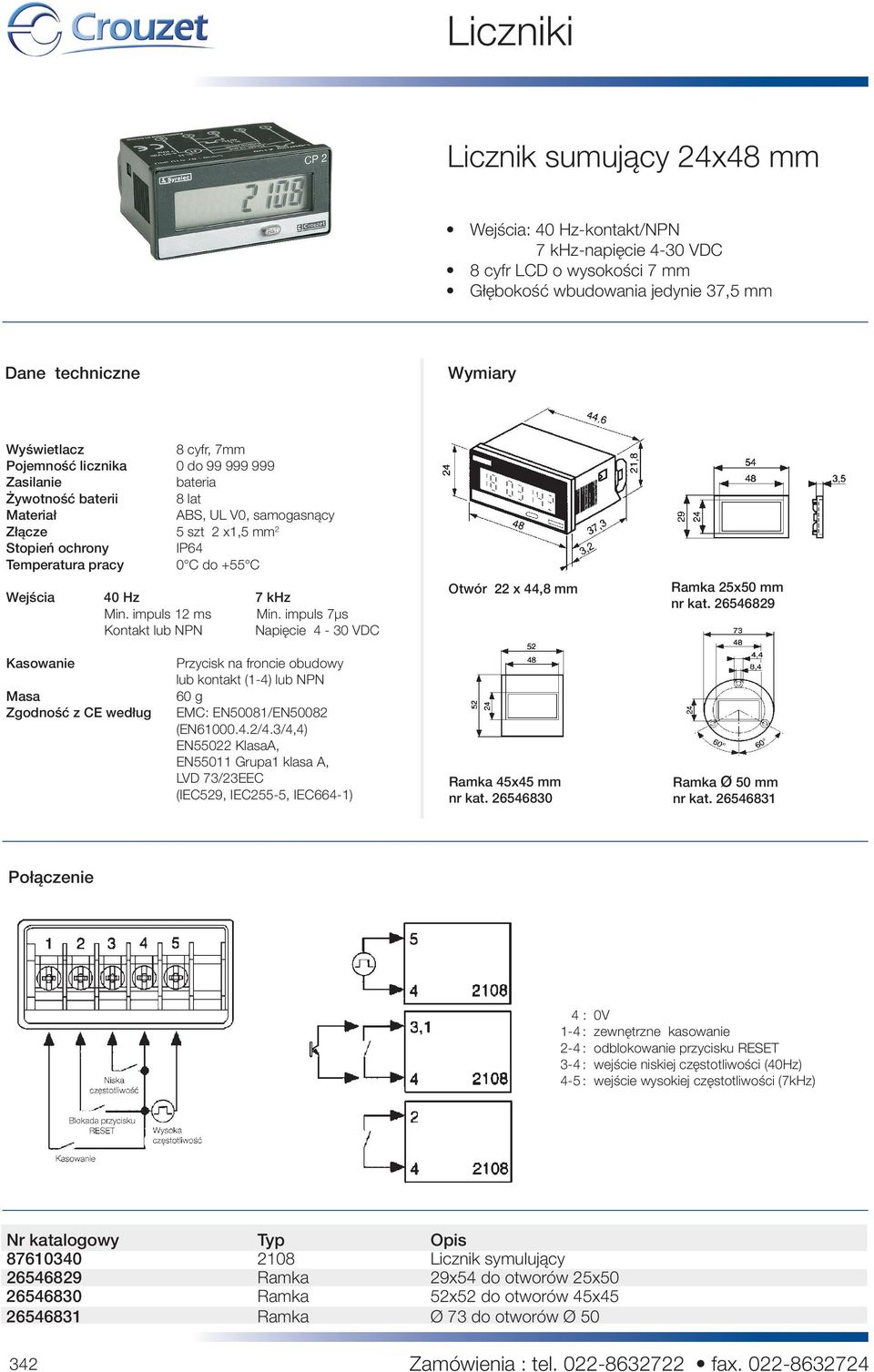

7 Licznik sumujący 24x48 mm Wejścia: 40 Hz-kontakt/NPN 7 khz-napięcie 4-30 VDC 8 cyfr LCD o wysokości 7 mm Głębokość wbudowania jedynie 37,5 mm 8 cyfr, 7mm Pojemność licznika 0 do bateria Żywotność baterii 8 lat Materiał ABS, UL V0, samogasnący Złącze 5 szt 2 x1,5 mm 2 Stopień ochrony IP64 Temperatura pracy 0 C do +55 C Wejścia 40 Hz 7 khz Min. impuls 12 ms Min. impuls 7µs Kontakt lub NPN Napięcie 4-30 VDC Otwór 22 x 44,8 mm Ramka 25x50 mm nr kat Kasowanie Masa Zgodność z CE według Przycisk na froncie obudowy lub kontakt (1-4) lub NPN 60 g EMC: EN50081/EN50082 (EN /4.3/4,4) EN55022 KlasaA, EN55011 Grupa1 klasa A, LVD 73/23EEC (IEC529, IEC255-5, IEC664-1) Ramka 45x45 mm nr kat Ramka Ø 50 mm nr kat Połączenie 4 : 0V 1-4 : zewnętrzne kasowanie 2-4 : odblokowanie przycisku RESET 3-4 : wejście niskiej częstotliwości (40Hz) 4-5 : wejście wysokiej częstotliwości (7kHz) Nr katalogowy Typ Opis Licznik symulujący Ramka 29x54 do otworów 25x Ramka 52x52 do otworów 45x Ramka Ø 73 do otworów Ø Zamówienia : tel fax

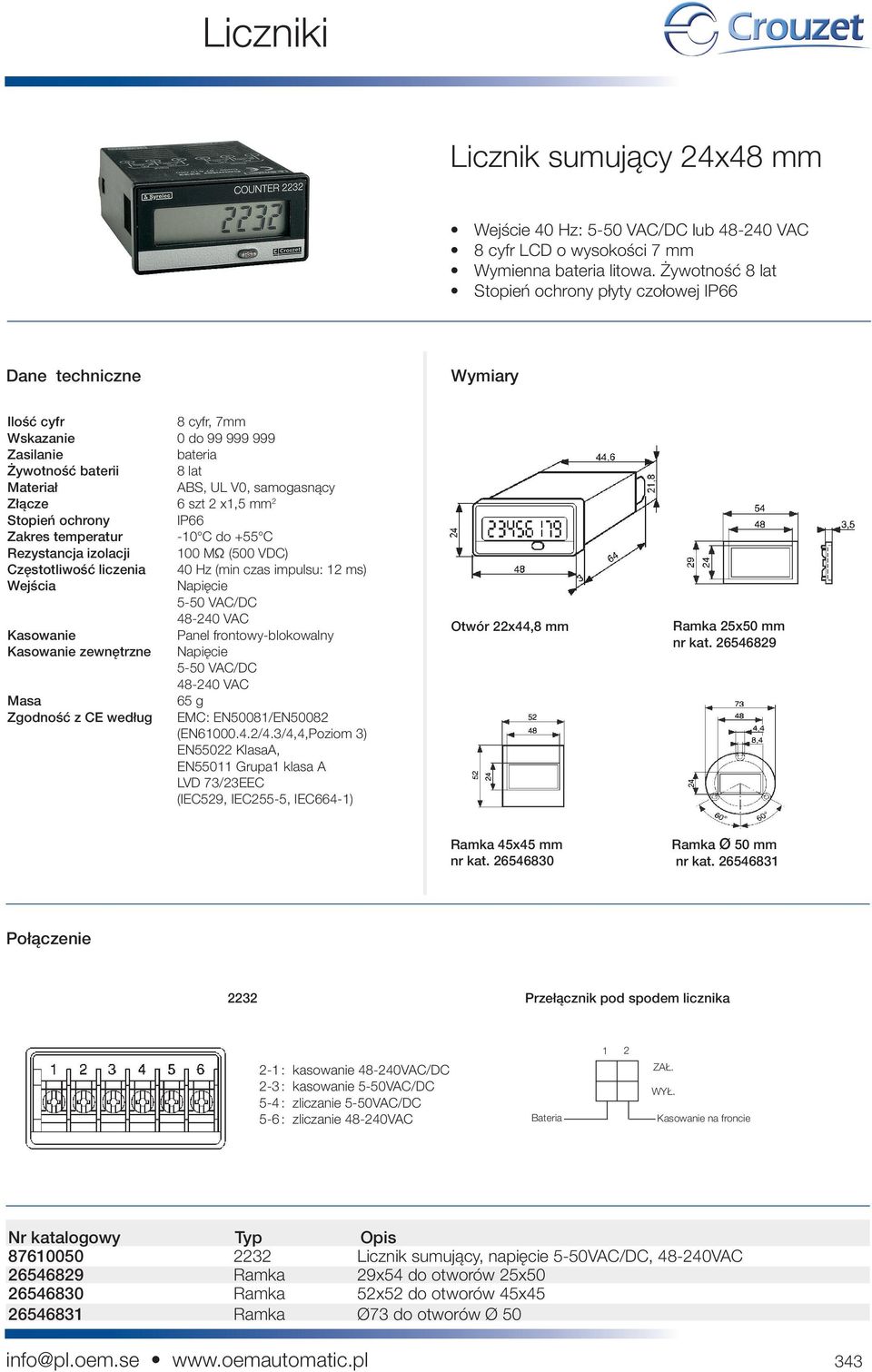

8 Licznik sumujący 24x48 mm Wejście 40 Hz: 5-50 VAC/DC lub VAC 8 cyfr LCD o wysokości 7 mm Wymienna bateria litowa. Żywotność 8 lat Stopień ochrony płyty czołowej IP66 Ilość cyfr 8 cyfr, 7mm Wskazanie 0 do bateria Żywotność baterii 8 lat Materiał ABS, UL V0, samogasnący Złącze 6 szt 2 x1,5 mm 2 Stopień ochrony IP66 Zakres temperatur -10 C do +55 C Rezystancja izolacji 100 MΩ (500 VDC) Częstotliwość liczenia 40 Hz (min czas impulsu: 12 ms) Wejścia Napięcie 5-50 VAC/DC VAC Kasowanie Panel frontowy-blokowalny Kasowanie zewnętrzne Napięcie 5-50 VAC/DC VAC Masa 65 g Zgodność z CE według EMC: EN50081/EN50082 (EN /4.3/4,4,Poziom 3) EN55022 KlasaA, EN55011 Grupa1 klasa A LVD 73/23EEC (IEC529, IEC255-5, IEC664-1) Otwór 22x44,8 mm Ramka 25x50 mm nr kat Ramka 45x45 mm nr kat Ramka Ø 50 mm nr kat Połączenie 2232 Przełącznik pod spodem licznika 2-1 : kasowanie VAC/DC 2-3 : kasowanie 5-50VAC/DC 5-4 : zliczanie 5-50VAC/DC 5-6 : zliczanie VAC Bateria 1 2 ZAŁ. WYŁ. Kasowanie na froncie Nr katalogowy Typ Opis Licznik sumujący, napięcie 5-50VAC/DC, VAC Ramka 29x54 do otworów 25x Ramka 52x52 do otworów 45x Ramka Ø73 do otworów Ø 50 info@pl.oem.se 343

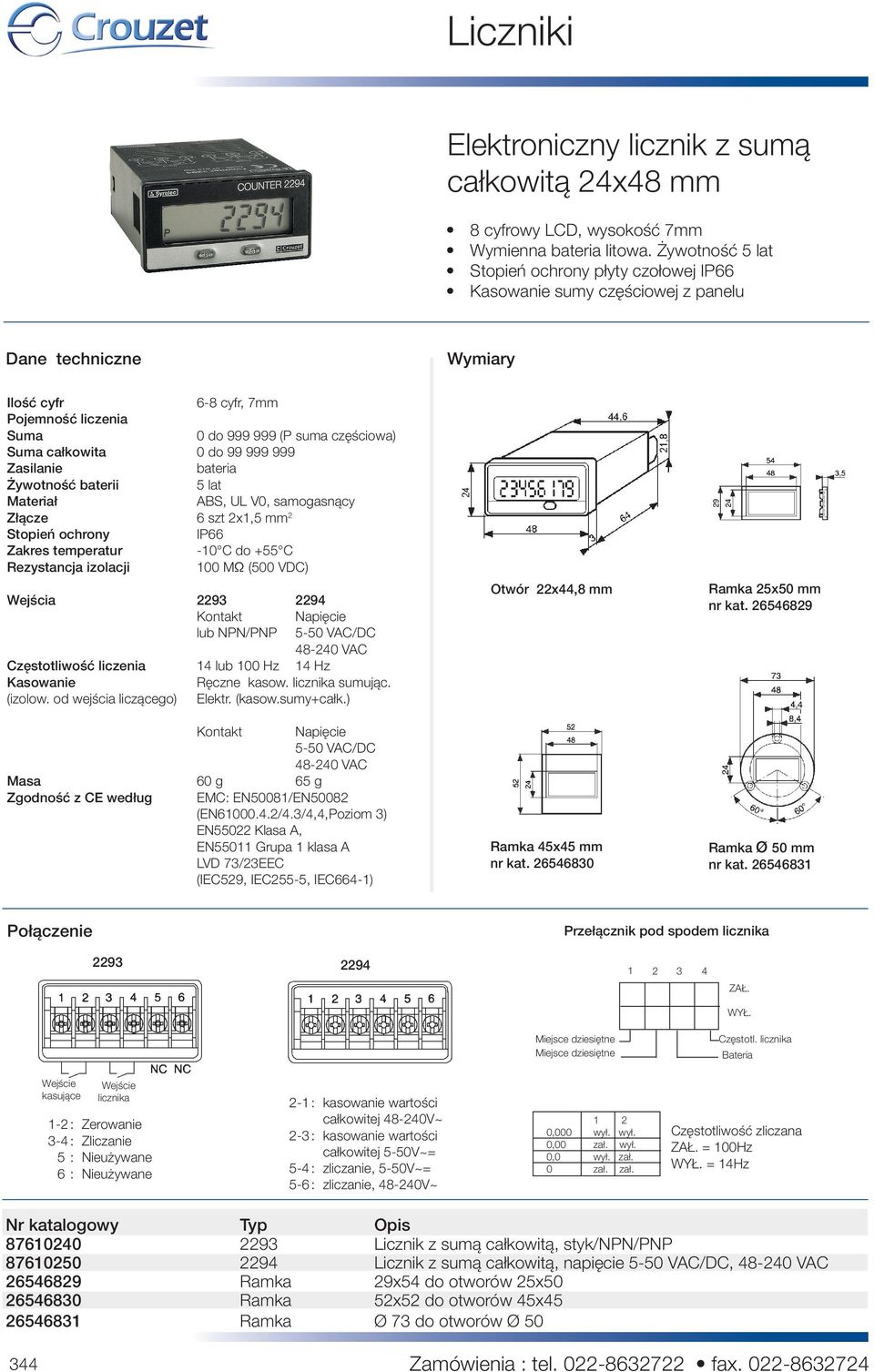

9 Elektroniczny licznik z sumą całkowitą 24x48 mm 8 cyfrowy LCD, wysokość 7mm Wymienna bateria litowa. Żywotność 5 lat Stopień ochrony płyty czołowej IP66 Kasowanie sumy częściowej z panelu Ilość cyfr 6-8 cyfr, 7mm Pojemność liczenia Suma 0 do (P suma częściowa) Suma całkowita 0 do bateria Żywotność baterii 5 lat Materiał ABS, UL V0, samogasnący Złącze 6 szt 2x1,5 mm 2 Stopień ochrony IP66 Zakres temperatur -10 C do +55 C Rezystancja izolacji 100 MΩ (500 VDC) Wejścia Kontakt Napięcie lub NPN/PNP 5-50 VAC/DC VAC Częstotliwość liczenia 14 lub 100 Hz 14 Hz Kasowanie Ręczne kasow. licznika sumując. (izolow. od wejścia liczącego) Elektr. (kasow.sumy+całk.) Kontakt Masa 60 g 65 g Zgodność z CE według Napięcie 5-50 VAC/DC VAC EMC: EN50081/EN50082 (EN /4.3/4,4,Poziom 3) EN55022 Klasa A, EN55011 Grupa 1 klasa A LVD 73/23EEC (IEC529, IEC255-5, IEC664-1) Otwór 22x44,8 mm Ramka 45x45 mm nr kat Ramka 25x50 mm nr kat Ramka Ø 50 mm nr kat Połączenie Przełącznik pod spodem licznika ZAŁ. WYŁ. Miejsce dziesiętne Miejsce dziesiętne Częstotl. licznika Bateria Wejście kasujące Wejście licznika 1-2 : Zerowanie 3-4 : Zliczanie 5 : Nieużywane 6 : Nieużywane 2-1 : kasowanie wartości całkowitej V~ 2-3 : kasowanie wartości całkowitej 5-50V~= 5-4 : zliczanie, 5-50V~= 5-6 : zliczanie, V~ 1 2 0,000 wył. wył. 0,00 zał. wył. 0,0 wył. zał. 0 zał. zał. Częstotliwość zliczana ZAŁ. = 100Hz WYŁ. = 14Hz Nr katalogowy Typ Opis Licznik z sumą całkowitą, styk/npn/pnp Licznik z sumą całkowitą, napięcie 5-50 VAC/DC, VAC Ramka 29x54 do otworów 25x Ramka 52x52 do otworów 45x Ramka Ø 73 do otworów Ø Zamówienia : tel fax

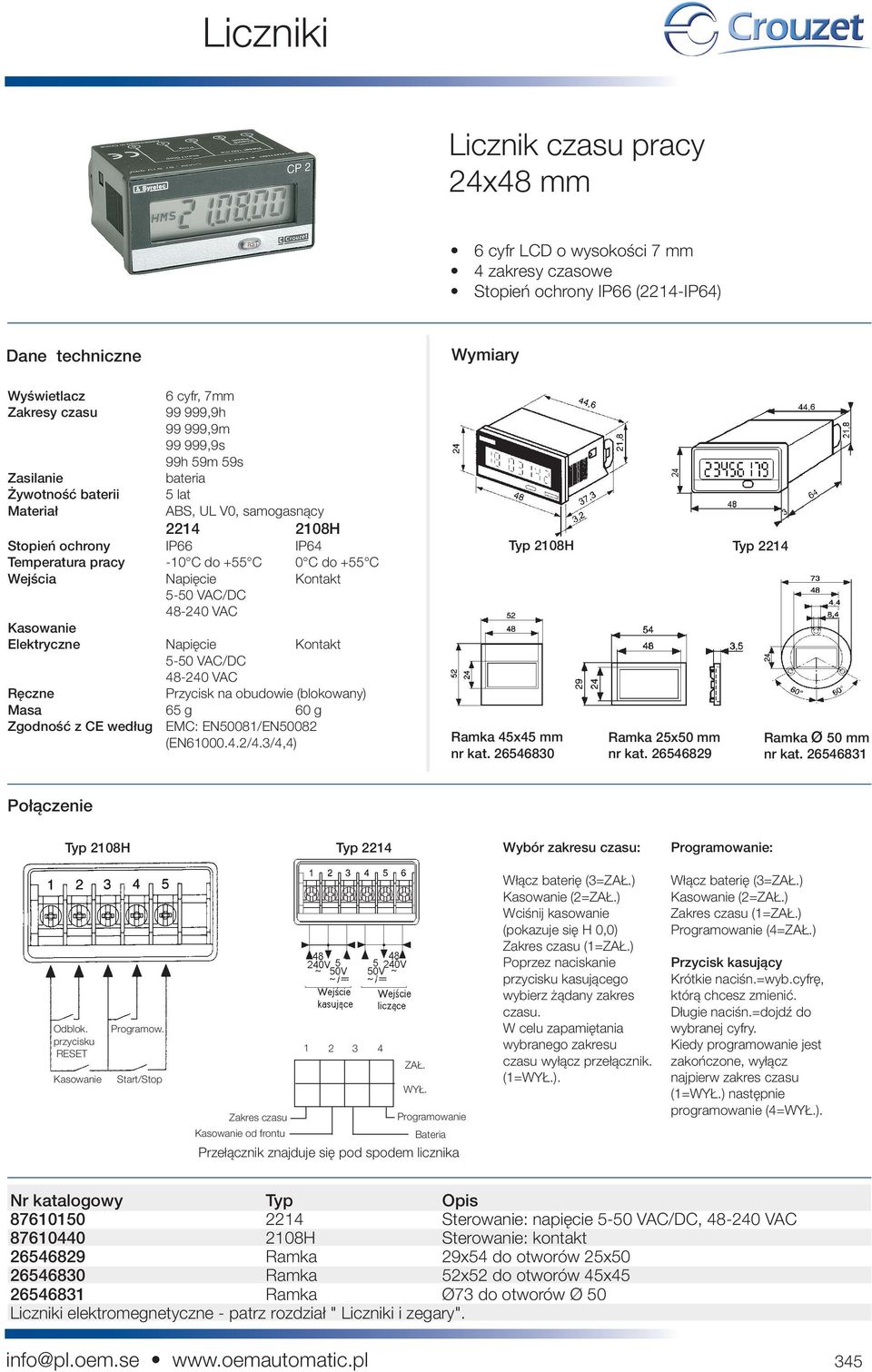

10 Licznik czasu pracy 24x48 mm 6 cyfr LCD o wysokości 7 mm 4 zakresy czasowe Stopień ochrony IP66 (2214-IP64) 6 cyfr, 7mm Zakresy czasu ,9h ,9m ,9s 99h 59m 59s bateria Żywotność baterii 5 lat Materiał ABS, UL V0, samogasnący H Stopień ochrony IP66 IP64 Temperatura pracy -10 C do +55 C 0 C do +55 C Wejścia Napięcie Kontakt 5-50 VAC/DC VAC Kasowanie Elektryczne Napięcie Kontakt 5-50 VAC/DC VAC Ręczne Masa 65 g 60 g Zgodność z CE według EMC: EN50081/EN50082 (EN /4.3/4,4) Przycisk na obudowie (blokowany) Typ 2108H Ramka 45x45 mm nr kat Ramka 25x50 mm nr kat Typ 2214 Ramka Ø 50 mm nr kat Połączenie Typ 2108H Typ 2214 Wybór zakresu czasu: Programowanie: Odblok. przycisku RESET Kasowanie Programow. Start/Stop ZAŁ. WYŁ. Zakres czasu Programowanie Kasowanie od frontu Bateria Przełącznik znajduje się pod spodem licznika Włącz baterię (3=ZAŁ.) Kasowanie (2=ZAŁ.) Wciśnij kasowanie (pokazuje się H 0,0) Zakres czasu (1=ZAŁ.) Poprzez naciskanie przycisku kasującego wybierz żądany zakres czasu. W celu zapamiętania wybranego zakresu czasu wyłącz przełącznik. (1=WYŁ.). Włącz baterię (3=ZAŁ.) Kasowanie (2=ZAŁ.) Zakres czasu (1=ZAŁ.) Programowanie (4=ZAŁ.) Przycisk kasujący Krótkie naciśn.=wyb.cyfrę, którą chcesz zmienić. Długie naciśn.=dojdź do wybranej cyfry. Kiedy programowanie jest zakończone, wyłącz najpierw zakres czasu (1=WYŁ.) następnie programowanie (4=WYŁ.). Nr katalogowy Typ Opis Sterowanie: napięcie 5-50 VAC/DC, VAC H Sterowanie: kontakt Ramka 29x54 do otworów 25x Ramka 52x52 do otworów 45x Ramka Ø73 do otworów Ø 50 Liczniki elektromegnetyczne - patrz rozdział " Liczniki i zegary". info@pl.oem.se 345

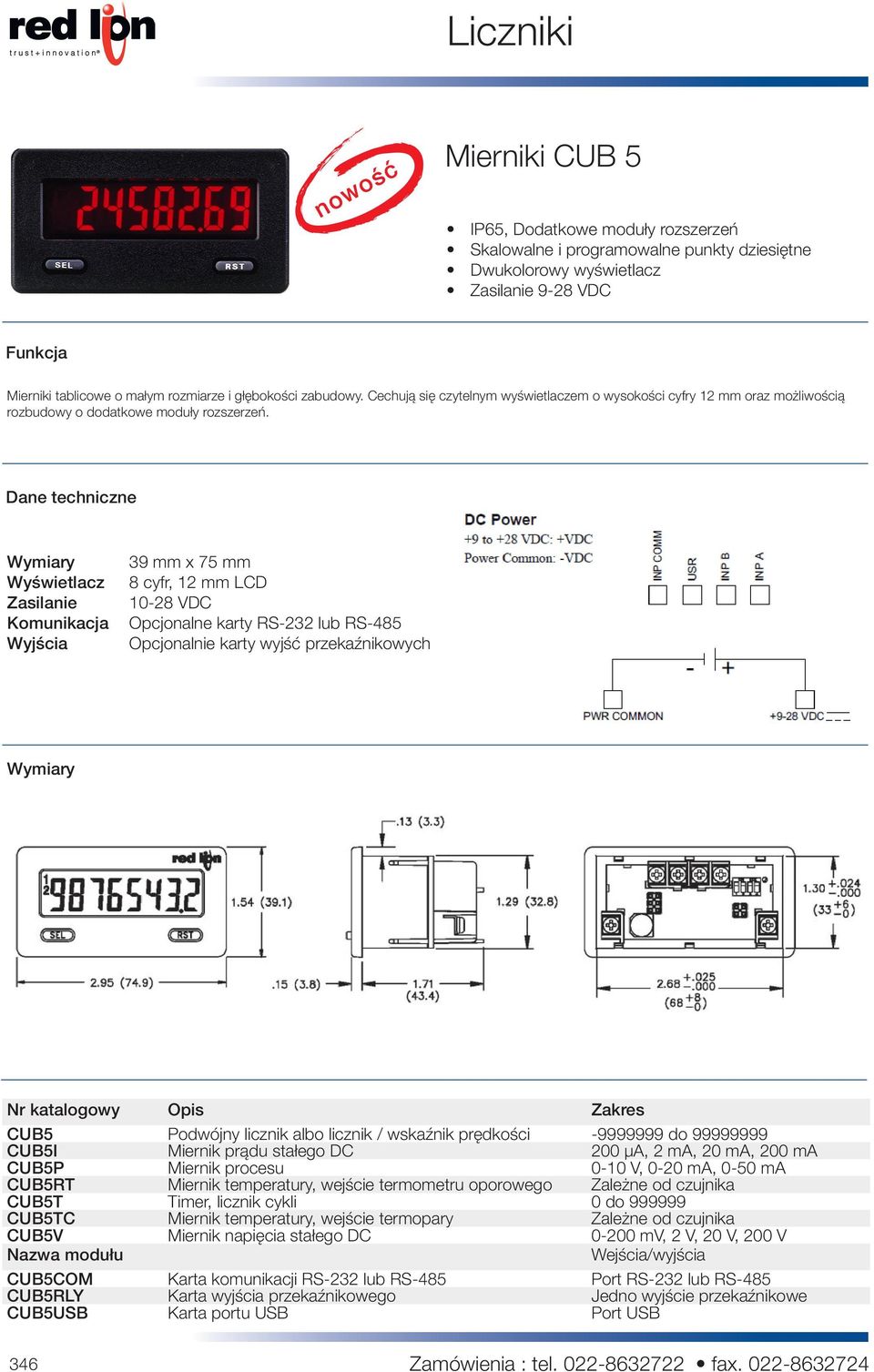

11 nowość Mierniki CUB 5 IP65, Dodatkowe moduły rozszerzeń Skalowalne i programowalne punkty dziesiętne Dwukolorowy wyświetlacz 9-28 VDC Funkcja Mierniki tablicowe o małym rozmiarze i głębokości zabudowy. Cechują się czytelnym wyświetlaczem o wysokości cyfry 12 mm oraz możliwością rozbudowy o dodatkowe moduły rozszerzeń. Komunikacja Wyjścia 39 mm x 75 mm 8 cyfr, 12 mm LCD VDC Opcjonalne karty RS-232 lub RS-485 Opcjonalnie karty wyjść przekaźnikowych Nr katalogowy Opis Zakres CUB5 Podwójny licznik albo licznik / wskaźnik prędkości do CUB5I Miernik prądu stałego DC 200 µa, 2 ma, 20 ma, 200 ma CUB5P Miernik procesu 0-10 V, 0-20 ma, 0-50 ma CUB5RT Miernik temperatury, wejście termometru oporowego Zależne od czujnika CUB5T Timer, licznik cykli 0 do CUB5TC Miernik temperatury, wejście termopary Zależne od czujnika CUB5V Miernik napięcia stałego DC mv, 2 V, 20 V, 200 V Nazwa modułu Wejścia/wyjścia CUB5COM Karta komunikacji RS-232 lub RS-485 Port RS-232 lub RS-485 CUB5RLY Karta wyjścia przekaźnikowego Jedno wyjście przekaźnikowe CUB5USB Karta portu USB Port USB 346 Zamówienia : tel fax

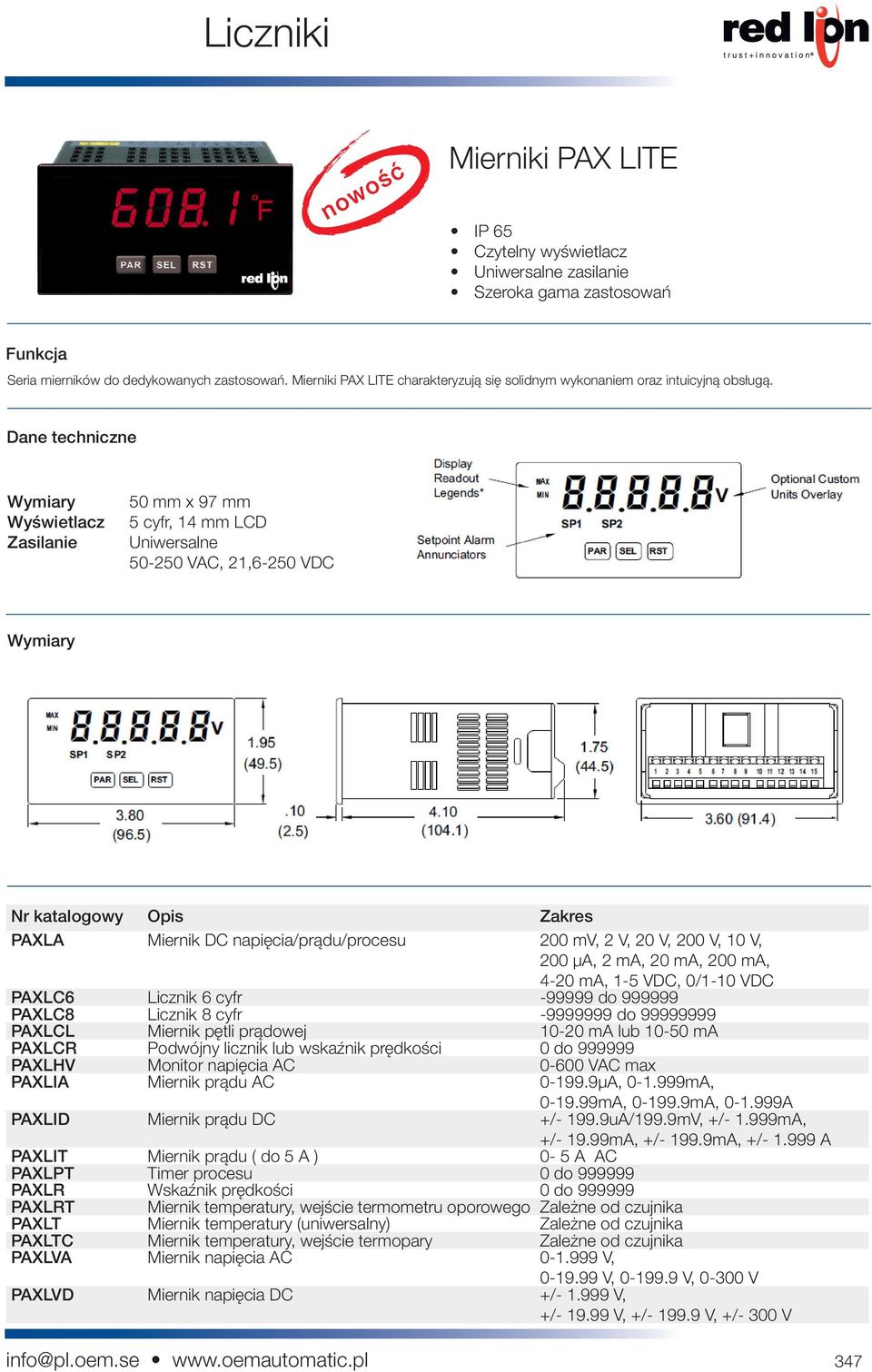

12 nowość Mierniki PAX LITE IP 65 Czytelny wyświetlacz Uniwersalne zasilanie Szeroka gama zastosowań Funkcja Seria mierników do dedykowanych zastosowań. Mierniki PAX LITE charakteryzują się solidnym wykonaniem oraz intuicyjną obsługą. 50 mm x 97 mm 5 cyfr, 14 mm LCD Uniwersalne VAC, 21,6-250 VDC Nr katalogowy Opis Zakres PAXLA Miernik DC napięcia/prądu/procesu 200 mv, 2 V, 20 V, 200 V, 10 V, 200 µa, 2 ma, 20 ma, 200 ma, 4-20 ma, 1-5 VDC, 0/1-10 VDC PAXLC6 Licznik 6 cyfr do PAXLC8 Licznik 8 cyfr do PAXLCL Miernik pętli prądowej ma lub ma PAXLCR Podwójny licznik lub wskaźnik prędkości 0 do PAXLHV Monitor napięcia AC VAC max PAXLIA Miernik prądu AC µA, mA, mA, mA, A PAXLID Miernik prądu DC +/ mA, +/ mA, +/ A +/ uA/199.9mV, +/ mA, PAXLIT Miernik prądu ( do 5 A ) 0-5 A AC PAXLPT Timer procesu 0 do PAXLR Wskaźnik prędkości 0 do PAXLRT Miernik temperatury, wejście termometru oporowego Zależne od czujnika PAXLT Miernik temperatury (uniwersalny) Zależne od czujnika PAXLTC Miernik temperatury, wejście termopary Zależne od czujnika PAXLVA Miernik napięcia AC V, V, V, V PAXLVD Miernik napięcia DC +/ V, +/ V, +/- 300 V +/ V, info@pl.oem.se 347

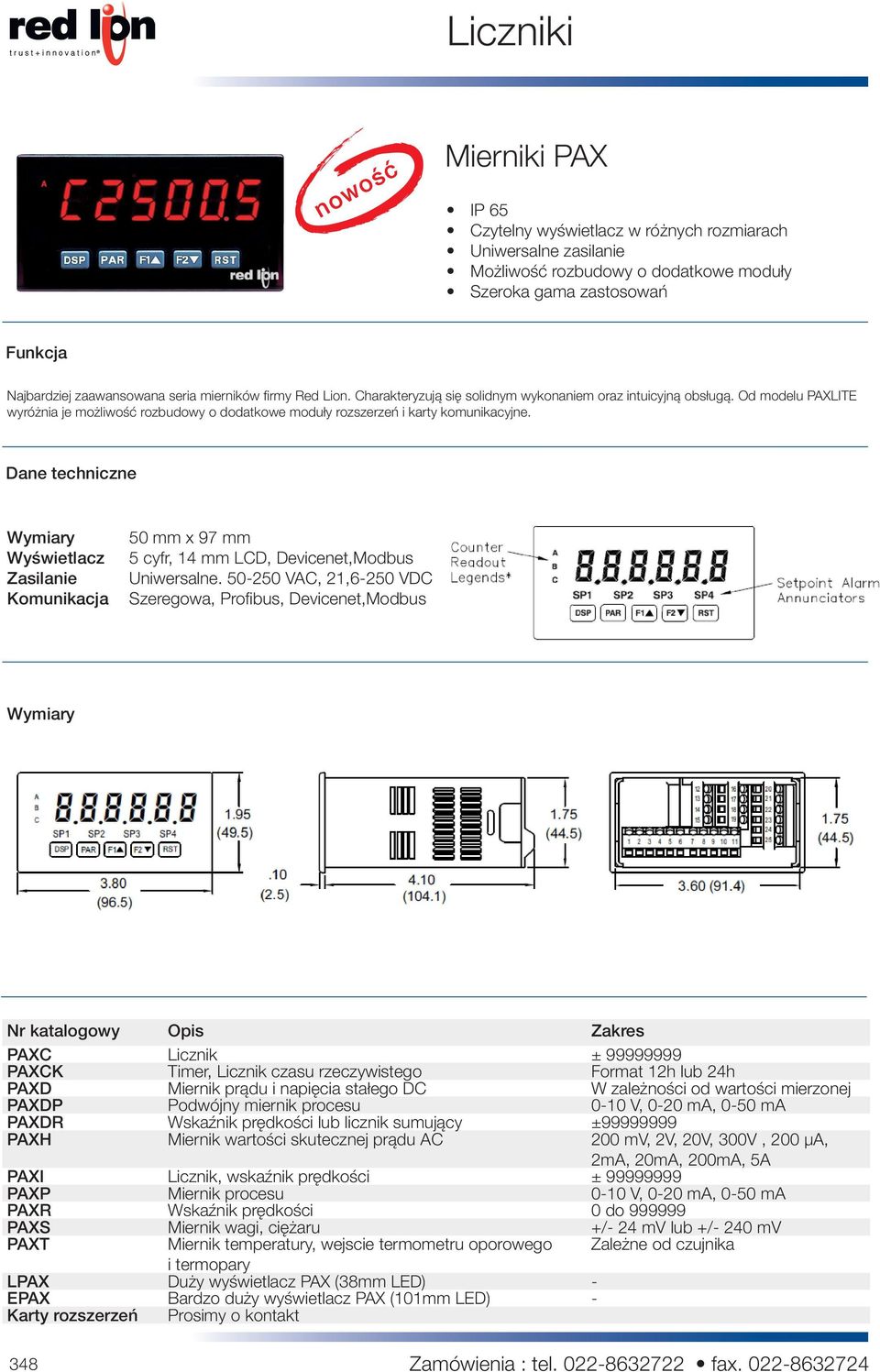

13 nowość Mierniki PAX IP 65 Czytelny wyświetlacz w różnych rozmiarach Uniwersalne zasilanie Możliwość rozbudowy o dodatkowe moduły Szeroka gama zastosowań Funkcja Najbardziej zaawansowana seria mierników firmy Red Lion. Charakteryzują się solidnym wykonaniem oraz intuicyjną obsługą. Od modelu PAXLITE wyróżnia je możliwość rozbudowy o dodatkowe moduły rozszerzeń i karty komunikacyjne. Komunikacja 50 mm x 97 mm 5 cyfr, 14 mm LCD, Devicenet,Modbus Uniwersalne VAC, 21,6-250 VDC Szeregowa, Profibus, Devicenet,Modbus Nr katalogowy Opis Zakres PAXC Licznik ± PAXCK Timer, Licznik czasu rzeczywistego Format 12h lub 24h PAXD Miernik prądu i napięcia stałego DC W zależności od wartości mierzonej PAXDP Podwójny miernik procesu 0-10 V, 0-20 ma, 0-50 ma PAXDR Wskaźnik prędkości lub licznik sumujący ± PAXH Miernik wartości skutecznej prądu AC 200 mv, 2V, 20V, 300V, 200 μa, 2mA, 20mA, 200mA, 5A PAXI Licznik, wskaźnik prędkości ± PAXP Miernik procesu 0-10 V, 0-20 ma, 0-50 ma PAXR Wskaźnik prędkości 0 do PAXS Miernik wagi, ciężaru +/- 24 mv lub +/- 240 mv PAXT Miernik temperatury, wejscie termometru oporowego Zależne od czujnika i termopary LPAX Duży wyświetlacz PAX (38mm LED) - EPAX Bardzo duży wyświetlacz PAX (101mm LED) - Karty rozszerzeń Prosimy o kontakt 348 Zamówienia : tel fax

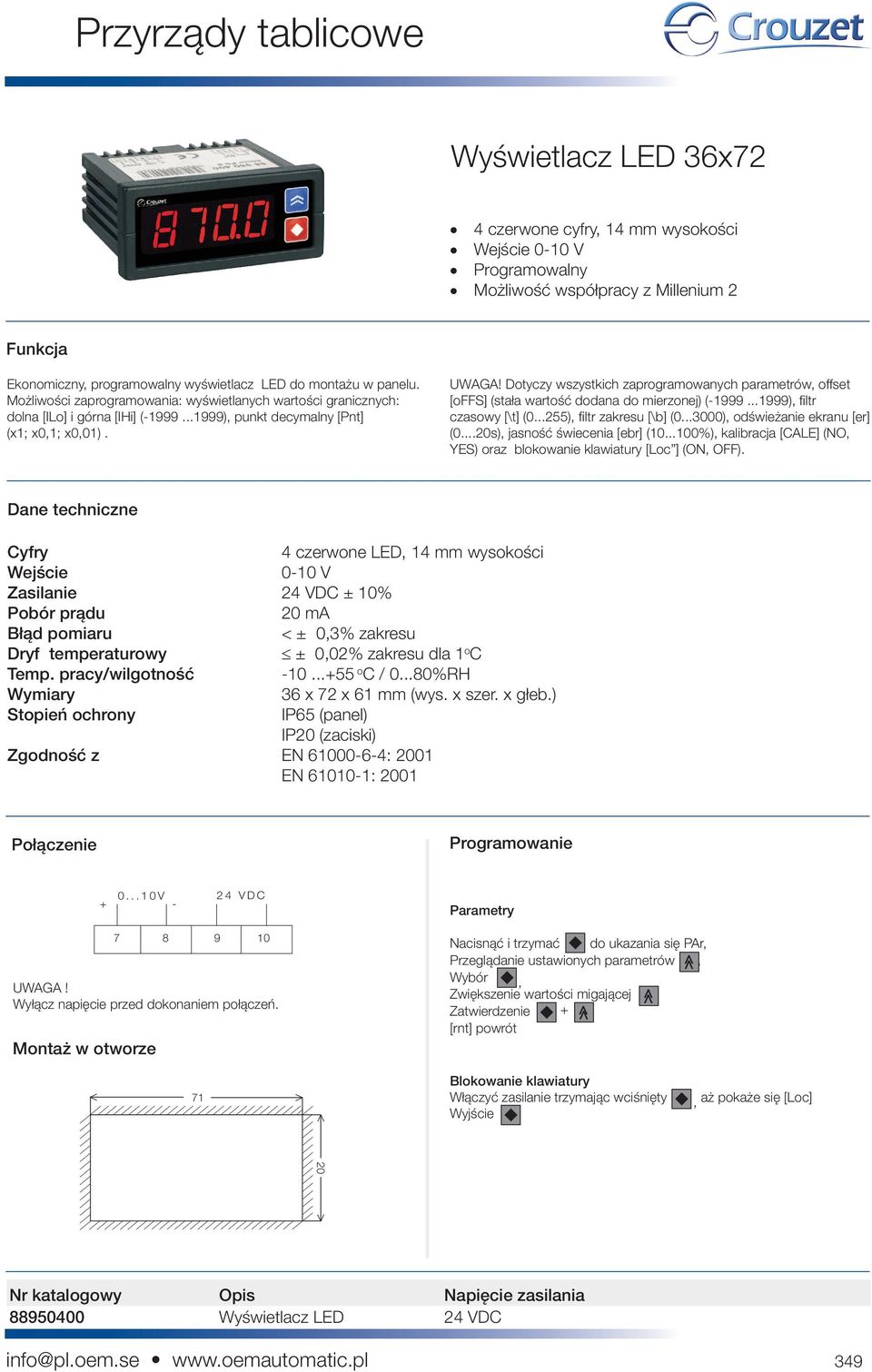

14 Przyrządy tablicowe LED 36x72 4 czerwone cyfry, 14 mm wysokości Wejście 0-10 V Programowalny Możliwość współpracy z Millenium 2 Funkcja Ekonomiczny, programowalny wyświetlacz LED do montażu w panelu. Możliwości zaprogramowania: wyświetlanych wartości granicznych: dolna [ILo] i górna [IHi] ( ), punkt decymalny [Pnt] (x1; x0,1; x0,01). UWAGA! Dotyczy wszystkich zaprogramowanych parametrów, offset [offs] (stała wartość dodana do mierzonej) ( ), filtr czasowy [\t] ( ), filtr zakresu [\b] ( ), odświeżanie ekranu [er] (0...20s), jasność świecenia [ebr] ( %), kalibracja [CALE] (NO, YES) oraz blokowanie klawiatury [Loc ] (ON, OFF). Cyfry 4 czerwone LED, 14 mm wysokości Wejście 0-10 V 24 VDC ± 10% Pobór prądu 20 ma Błąd pomiaru < ± 0,3% zakresu Dryf temperaturowy ± 0,02% zakresu dla 1 o C Temp. pracy/wilgotność o C / %RH 36 x 72 x 61 mm (wys. x szer. x głeb.) Stopień ochrony IP65 (panel) IP20 (zaciski) Zgodność z EN : 2001 EN : 2001 Połączenie Programowanie UWAGA! Wyłącz napięcie przed dokonaniem połączeń. Montaż w otworze V 2 4 V D C Parametry Nacisnąć i trzymać do ukazania się PAr, Przeglądanie ustawionych parametrów, Wybór, Zwiększenie wartości migającej, Zatwierdzenie + + [rnt] powrót >> >> >> < 71 > > Blokowanie klawiatury Włączyć zasilanie trzymając wciśnięty Wyjście, aż pokaże się [Loc] 20 > Nr katalogowy Opis Napięcie zasilania LED 24 VDC info@pl.oem.se 349

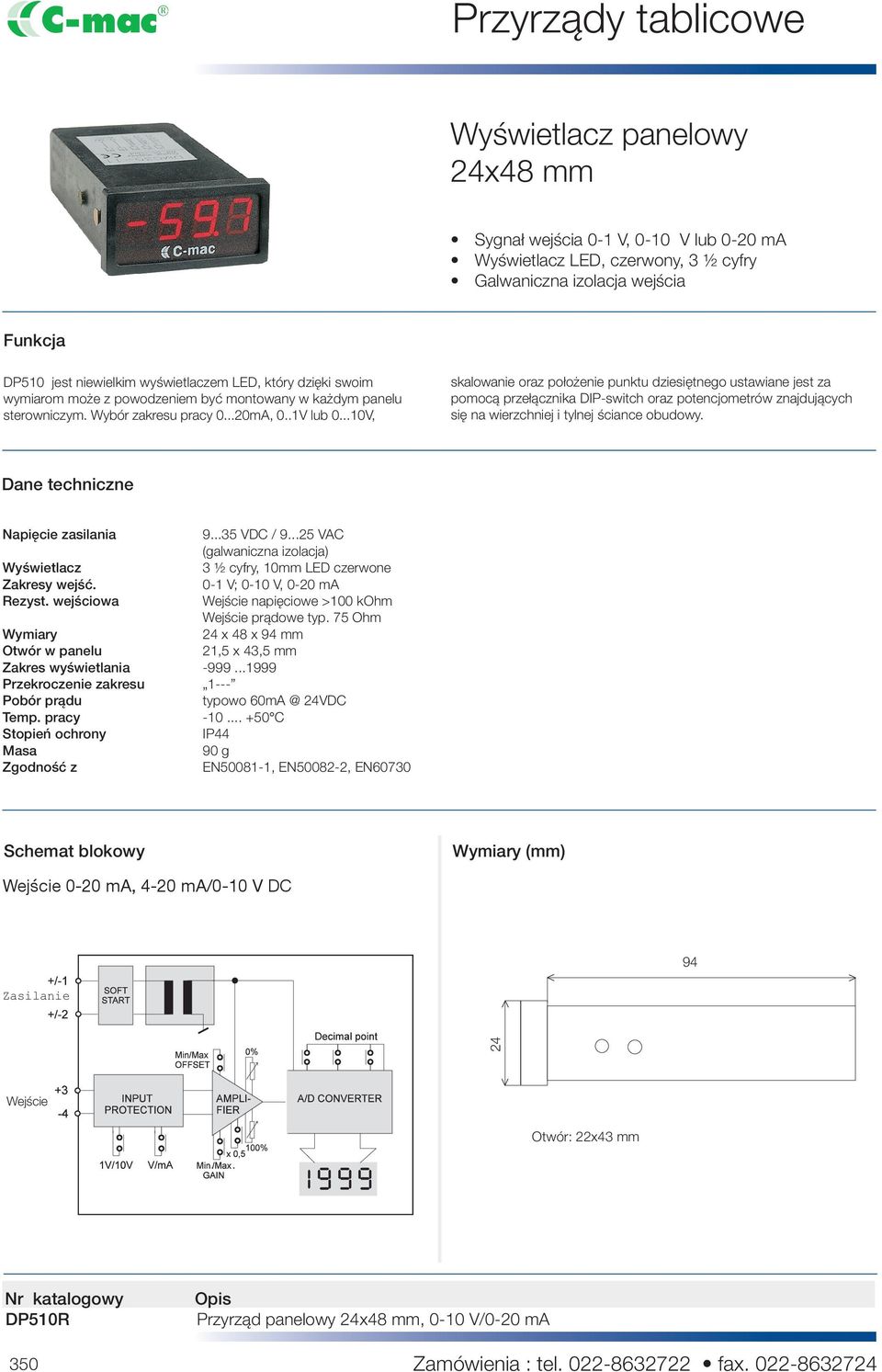

15 Przyrządy tablicowe panelowy 24x48 mm Sygnał wejścia 0-1 V, 0-10 V lub 0-20 ma LED, czerwony, 3 ½ cyfry Galwaniczna izolacja wejścia Funkcja DP510 jest niewielkim wyświetlaczem LED, który dzięki swoim wymiarom może z powodzeniem być montowany w każdym panelu sterowniczym. Wybór zakresu pracy mA, 0..1V lub V, skalowanie oraz położenie punktu dziesiętnego ustawiane jest za pomocą przełącznika DIP-switch oraz potencjometrów znajdujących się na wierzchniej i tylnej ściance obudowy. Napięcie zasilania VDC / VAC (galwaniczna izolacja) 3 ½ cyfry, 10mm LED czerwone Zakresy wejść. 0-1 V; 0-10 V, 0-20 ma Rezyst. wejściowa Wejście napięciowe >100 kohm Wejście prądowe typ. 75 Ohm 24 x 48 x 94 mm Otwór w panelu 21,5 x 43,5 mm Zakres wyświetlania Przekroczenie zakresu 1--- Pobór prądu typowo 24VDC Temp. pracy C Stopień ochrony IP44 Masa 90 g Zgodność z EN , EN , EN60730 Schemat blokowy (mm) Wejście 0-20 ma, 4-20 ma/0-10 V DC < < 94 < < 24 Wejście Otwór: 22x43 mm.. Nr katalogowy DP510R Opis Przyrząd panelowy 24x48 mm, 0-10 V/0-20 ma 350 Zamówienia : tel fax

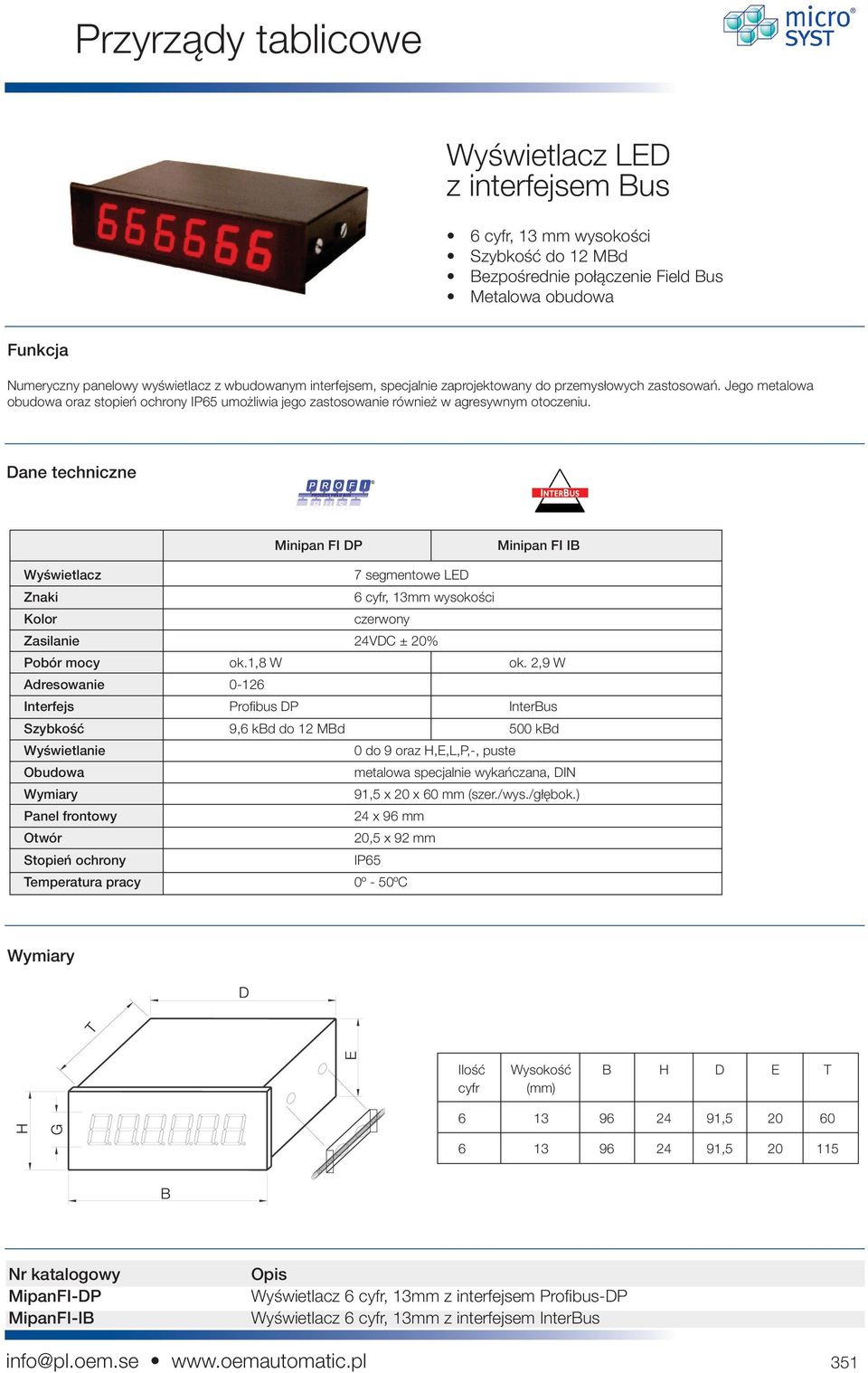

16 Przyrządy tablicowe LED z interfejsem Bus 6 cyfr, 13 mm wysokości Szybkość do 12 MBd Bezpośrednie połączenie Field Bus Metalowa obudowa Funkcja Numeryczny panelowy wyświetlacz z wbudowanym interfejsem, specjalnie zaprojektowany do przemysłowych zastosowań. Jego metalowa obudowa oraz stopień ochrony IP65 umożliwia jego zastosowanie również w agresywnym otoczeniu. Minipan FI DP Minipan FI IB 7 segmentowe LED Znaki 6 cyfr, 13mm wysokości Kolor czerwony 24VDC ± 20% Pobór mocy ok.1,8 W ok. 2,9 W Adresowanie Interfejs Profibus DP InterBus Szybkość 9,6 kbd do 12 MBd 500 kbd Wyświetlanie 0 do 9 oraz H,E,L,P,-, puste Obudowa metalowa specjalnie wykańczana, DIN 91,5 x 20 x 60 mm (szer./wys./głębok.) Panel frontowy 24 x 96 mm Otwór 20,5 x 92 mm Stopień ochrony IP65 Temperatura pracy 0º - 50ºC Ilość Wysokość B H D E T cyfr (mm) , , Nr katalogowy MipanFI-DP MipanFI-IB Opis 6 cyfr, 13mm z interfejsem Profibus-DP 6 cyfr, 13mm z interfejsem InterBus info@pl.oem.se 351

17 Przyrządy tablicowe LED z interfejsem ASi Proste programowanie 4 cyfry, 13 lub 30 mm wysokości Dodatkowe 4 wejścia cyfrowe Metalowa obudowa Funkcja Numeryczny panelowy wyświetlacz z wbudowanym interfejsem ASi jest dodatkowo wyposażony w 4 elektrycznie izolowane wejścia cyfrowe. Daje to duże możliwości i jest ekonomiczną alternatywą w stosunku do konwencjonalnych rozwiązań dla mniejszych układów kontroli i wizualizacji. Specjalnie zaprojektowany do przemysłowych zastosowań. Jego metalowa obudowa oraz stopień ochrony IP65 umożliwia jego zastosowanie również w agresywnym otoczeniu. 7 segmentowe LED Znaki 4 cyfry, 13 lub 30 mm wysokości Kolor czerwony, zielony przez AS-interfejs (standard) Obciążenie ok. 120 ma (4 cyfry 13 mm) ok. 160 ma (4 cyfry 30 mm) Adresowanie 1 do 31 Interfejs AS-interfejs 4 elektrycznie izolowane cyfrowe wejścia Wyświetlanie 0 do 9 oraz A,b,-, puste Obudowa metalowa specjalnie wykańczana, DIN Stopień ochrony IP65 Temperatura pracy 0º - 50ºC Ilość Wysokość B H D E T cyfr (mm) Nr katalogowy Opis MipanFI-ASi/13R 4 cyfry czerwone, 13 mm z interfejsem ASi MipanFI-ASi/30R 4 cyfry czerwone, 30 mm z interfejsem ASi e w kolorze zielonym - prosimy o kontakt. 352 Zamówienia : tel fax

18 Przyrządy tablicowe LED z interfejsem szeregowym Zgodne z interfejsem Bus Interfejsy RS485, RS232, TTY Metalowa obudowa Funkcja Numeryczny panelowy wyświetlacz z wbudowanym interfejsem Bus. Duże możliwości w bardzo kompaktowej obudowie. Dostępne interfejsy: RS 485, RS232 lub TTY. Specjalnie zaprojektowany do przemysłowych zastosowań. Jego metalowa obudowa oraz stopień ochrony IP65 umożliwia jego zastosowanie również w agresywnym otoczeniu. 7 segmentowe LED Znaki 4 lub 6 cyfr, 13, 20 lub 30 mm wysokości Kolor czerwony 24 VDC ± 20% Obciążenie ok ma Interfejsy RS485, RS232, TTY (kompatybilne z Bus) Wyświetlanie 0 do 9 oraz A, b, C, d, E, F, n, o, P, r, U, -, Protokół ASCII Szybkość 1,2/ 2,4/ 4,8/ 9,6 kbd Adresy 01 do 99 Bit parzystości 1/ 0/ bez kontroli Obudowa metalowa specjalnie wykańczana, DIN Stopień ochrony IP65 Temperatura pracy 0º - 50º C Ilość Wysokość B H D E T cyfr (mm) , , , Nr katalogowy MipanSI-RS/6-13 MipanSI-RS/4-20 MipanSI-RS/6-20 MipanSI-RS/4-30 Opis 6 cyfr czerwone, 13mm z interfejsem RS485, RS232,TTY 4 cyfry czerwone, 20mm z interfejsem RS485, RS232,TTY 6 cyfr czerwone, 20mm z interfejsem RS485, RS232,TTY 4 cyfry czerwone, 30mm z interfejsem RS485, RS232,TTY info@pl.oem.se 353
