Projekt sterowania systemem napowietrzania i oddymiania klatki schodowej.

Transkrypt

1 rojekt sterowania systemem napowietrzania i oddymiania klatki schodowej. Część opisowa. 1. rzedmiot opracowania rzedmiotem opracowania jest projekt wykonawczy sterowania systemem napowietrzania i oddymiania klatki schodowej w budynku administracyjnym iejskiego Zakładu Komunikacyjnego Sp. z o.o. w Jeleniej Górze w ramach zadania "Termomodernizacja wraz z rozbudową zadaszonej strefy wejściowej budynku biurowo administracyjnego iejskiego Zakładu Komunikacyjnego sp. z o.o. w Jeleniej Górze ul. Wolności 145, wraz z infrastrukturą" 2. odstawa opracowania. zlecenie inwestora rojekt architektoniczno-budowlany Norma N-IEC60364 Instalacje elektryczne w obiektach budowlanych Norma N-B "Ochrona przeciwpożarowa budynków. Instalacje grawitacyjne do odprowadzania dymu i ciepła. Zasady projektowania" Rozporządzenie inistra infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Dokumentacja Techniczno-Ruchowa systemu oddymiania z centralą AFG Zakres opracowania. Niniejszy projekt obejmuje wykonanie instalacji sterowania napowietrzaniem i oddymianiem klatki schodowej w oparciu o sytem firmy AFG z centralą AFG W skład systemu wchodzą następujące urządzenia: centrala oddymiania AFG-2004/8A 1L1G+, rozdzielnia zasilająco-sterująca RE, wentylator napowietrzający z przepustnicą otwieraną siłownikiem, optyczne czujniki dymu D821, ręczne przyciski oddymiania -02, okna oddymiające z siłownikami, okablowanie systemu. 4. Opis działania systemu. Instalacja oddymiania będzie działała na zasanie automatycznego uchylania okien zamontowanychw górnej części klatki schodowej oraz załączaniu wentylatora napowietrzającego znajdującego się w dolnej części klatki schodowej. Uruchamianie systemu odbywać się będzie automatycznie na podstawie sygnału zadziałania czujników dymu lub ręcznie poprzez zbicie szybki i wciśnięciu przycisku w ręcznych przyciskach oddymiania znajdujących się na każdym piętrze przy klatce schodowej. o uruchomieniu sytemu centrala oddymiająca w pierwszej kolejności załączy sygnały otwierania okien oddymiających i sygnał otwarcia przepustnicy wentylatora napowietrzającego. o czasie

2 potrzebnym na otwarcie przepustnicy centrala załączy wentylator. ożliwe to będzie dzięki zastosowaniu modułu dwóch przekaźników pomocniczych z możliwością ustawiania czasu opóźnienia ich zadziałania. Centrala sterująca generuje następujące sygnały: uszkodzenia, zamknięcia/otwarcia wyciągów dymu alarmu do innych systemów, urządzeń OŻ. 5. arametry elementów systemu. Rozdzielnica RE rozdzielnica modułowa 2x12 w obudowie stalowej, malowanej proszkowo I32, zabudowane i połączone aparaty zgodnie z rys. E7 i E8, pełni funkcję zasilania centrali oddymiajęcej, zasilania i sterowania wentylatorem i siłownikiem przepustnicy wentylatora, zasilanie rozdzielnicy RE wykonać z rozdzielnicy głównej budynku przed wyłącznikiem p.poż. poprzez zabudowanie wyłącznika nadprądowego C20A wyraźnie oznaczonego jako "Zasilanie urządzeń p.poż." Centrala oddymiająca arametry. typ AFG-2004/8A 1L1G+, funkcje: 1 linia oddymiania, 1 grupa przewietrzania, -moduł przekaźników pom. np.: do sterowania wentylatorami, współpraca z: SS, GEOS, napięcie zasilania podstawowe: 230VAC, 50z, +10%, -15% pobór mocy: max. 414VA dla AFG-2004/16A napięcie pracy: 24VDC -15%/+25% obciążalność prądowa: 2A, 8A, 16A. 24A, 32A, 40A, 48A pojemność akumulatorów: 1,2Ah/12V, 2,2 Ah/12V, 5,0 Ah/12V lub 7,0Ah/12V po 2 szt. do każdego zasilacza napięcie buforowania: 27,2VDC liczba linii dozorowych: 3 szt. liczba elementów w linii dozorowej: max 10 szt. napięcie linii dozorowej: 21 28VDC prąd w stanie dozoru: max. 6mA dopuszczalna rezystancja linii: 500Ω wyjścia przekaźnikowe bezpotencjałowe: 2 szt. 24VDC/1,0A wyjścia przekaźnikowe potencjałowe: 4 szt. wejścia nadzorowane: 3 szt. wejścia nienadzorowane: 7 szt. stopień ochrony obudowy: I 42 klasa klimatyczna: I masa centrali bez akumulatorów: 6, 8, 9kg (AFG-2004/2A, 8A, 16A) Obudowa: 310x310x120mm metalowa w kolorze szarym (AFG-2004/2A, 8A,

3 16A) temperatura pracy: -10 C do +55 C dopuszczenia i certyfikaty: Aprobata Techniczna, Certyfikat Zgodności CNBO, Świadectwo Dopuszczenia CNBO Centrala przystosowana do przyłączenia: ręczny rzycisk Oddymiania 01 / AFG ręczny Ostrzegacz ożaru RO-AD / ROET przełącznik rzewietrzania typu / AFG czujka ogodowa Wiatr-Deszcz CDW / AFG czujka optyczna dymu D821 (CD321) / Cooper envier, ECO1003 z podstawką ECO1000BR / ADECO, DOR 35, 40, DUR 40 / OLON-ALFA lub podobna przystosowana do pracy w linii konwencjonalnej napędy elektryczne 24VDC: klap, okien oddymiających, kurtyn dymowych, drzwi napowietrzajacych Funkcje centrali. Zewnętrznymi elementami składowymi systemu oddymiania, sterowanymi przez centralę w funkcji otwierania i zamykania, są napędy elektryczne. O kierunku ruchu napędu (otwieraniu lub zamykaniu wyciągów dymu) decyduje polaryzacja napięcia wyjściowego centralki. Wygenerowanie alarmu przez czujkę, przyciśnięcie przycisku, itp., powodują pojawienie się na wyjściu centrali sygnału napięciowego o odpowiedniej polaryzacji. Centrala zaopatrzona jest w zaciski do przyłączenia wyłączników krańcowych, które zamontowane na siłownikach przekazują do centrali stany pełnego otwarcia lub zamknięcia wyciągów dymu. Jednocześnie sygnały te powodują zakończenie procesu sterowania siłowników. Sygnały z wyłączników krańcowych spełniają jeszcze dwie ważne funkcje: zapewniają kontrolę czasu otwarcia klapy, umożliwiają wykrycie zablokowania się klapy. rzewidziany maksymalny czas otwierania klapy wynosi 60 s. rzekroczenie tego czasu wykrywane jest przez centralkę i sygnalizowane jako uszkodzenie. Stan uszkodzenie sygnalizowany jest w systemie w trojaki sposób: świeceniem lampki SIL, uaktywnieniem wyjścia USZKODZENIE, miganiem lampki USZKODZENIE w przycisku. Centrala wykrywa też stan zablokowania/zamarznięcia klap. W przypadku przekroczenia czasu otwierania (60 sek.) następuje 3 sek. wycofanie i następnie ponowne 60 sek. otwieranie klapy aż do uzyskania informacji z wyłączników krańcowych o całkowitym otwarciu. W przypadku braku sygnału otwarcia cykl będzie powtarzany przez czas 30 min. Jeżeli klapa nie jest wyposażona w czujniki krańcowe na ich wejścia w centrali należy zamontować zwory. Układ rozpoznaje to jako opcję pracy bez czujników i nie realizuje funkcji forsowania otwierania zablokowanej klapy. Wentylator napowietrzający z przepustnicą wentylator osiowy, napięcie 3x400V, oc znamionowa 1,5kW, siłownik przepustnicy: Belimo NF230A ze sprężyną powrotną, napięcie 230V, pobór mocy 6W, moment 10Nm, czas przejścia 75s.

4 Optyczny czujnik dymu typ D821, zasilanie 15-30VDC, wymiary: średnica 101mm, wysokość 45mm. Ręczny przycisk oddymiania arametry: napięcie robocze, prąd, moc: 24VDC ±20%, 20mA, 0,5W, wymiary: 120 x 120 x 50 mm, typ przycisku: B, rodzaj: I, klasa klimatyczna: I, obudowa: natynkowa, kolor pomarańczowy RAL 2011, stopień ochrony obudowy: I 55, sygnalizacja: optyczno-akustyczna, masa przycisku: 0,245 kg, aprobata techniczna, certyfikat zgodności i świadectwo dopuszczenia CNBO. Funkje: rzycisk przeznaczony jest do ręcznego załączania alarmu. Zbicie szybki oraz wciśnięcie przycisku URUCOIENIE powoduje otwarcie przez centralkę wyciągów dymu. Wewnątrz przycisku oddymiania znajdują się trzy lampki, które wskazują następujące stany systemu oddymiania: uszkodzenie: pulsuje żółta lampka USZKODZENIE, brak zasilania sieciowego lub rezerwowego: gaśnie zielona lampka DOZÓR oraz pulsuje lampka USZKODZENIE, alarm: pulsuje czerwona lampka URUCOIENIE. rzycisk umożliwia także kasowanie alarmów, wywołanych wciśnięciem przycisku, zadziałaniem czujki. Tą funkcję spełnia wejście KASOWANIE. Jednorazowe wciśnięcie tego przycisku kasuje alarm, dwukrotne dodatkowo powoduje wycofanie siłowników w całej linii (dodatkowo pełni funkcję awaryjnego zamykania klap całej linii). Obecność jest stale kontrolowana przez centralkę. Brak kontaktu z jest natychmiast wykrywany i zgłaszany jako uszkodzenie. Do systemu można podłączyć do 10 szt.. W ostatnim przycisku musi być założona zwora końca. Opcjonalnie zamiast przycisku -01 można podłączyć ręczny ostrzegacz pożaru RO bez sygnalizacji diodowej. Należy pamiętać przy stosowaniu RO o przycisku kasowania czujki dymowej podłączonego do zacisków 15, 17. rzycisk RO instalować wg schematu połączeń dostarczonego przez producenta. Siłowniki okien oddymiających typ ESCO K 35 EN, napięcie 24V, wysuw 300m.

5 Okablowanie obwód zasilania rozdzielni RE wykonać przewodem DGs 5x2,5mm² 90, obwód zasilania centrali oddymiającej oraz obwód zasilania siłowników wykonać przewodem DGs 3x1,5mm² 90, obwód zasilania wentylatora napowietrzającego wykonać przewodem DGs 4x1,5mm² 90, linię optycznych czujników dymu wykonać przewodem TKSekw 4x2x0,8mm², linię ręcznych przycisków oddymiania wykonać przewodem YnTKSYekw 1x2x0,8mm², 6. Uwagi i wskazówki montażowe. prace wykonać zgodnie z obowiązującymi przepisami i normami, przy wykonywaniu prac należy przestrzegać przepisów B, przewody należy prowadzić w taki sposób by zapewnić pełną sprawność instalacji w warunkach pożaru, instalację układać pod tynkiem lub w przewidzianych dla tego typu instalacji korytach kablowych spełniających wymagania odporności ogniowej, sposób układania i mocowanie przewodów powinien być zgodny z zaleceniami producenta, zabrania się układania przewodów instalacji oddymiania w korytach razem z instalacją siłową i oświetleniową budynku, podłączenia przewodów siłowników wykonywać w puszkach instalacyjnych o odporności ogniowej np. I2A, wszystkie przepusty przez stropy i ściany oddzieleń przeciwpożarowych oraz pomieszczeń nadzorowanych czujkami do przestrzeni zagrożonych wybuchem (Ex) uszczelnić za pomocą środków uszczelniających o odpowiedniej klasie odporności ogniowej np. ILTI, zabezpieczenie główne zasilania systemu w rozdzielnicy głównej wyraźnie oznaczyć jako "Zasilanie urządzeń p.poż.", obwody linii dozorowych czujników dymu układać w bruzdach pod tynkiem lub w listwach, rurach instalacyjnych, centralę oddymiającą i rozdzielnicę RE zamontować w pobliżu okien oddymiających zgodnie z częścią rysunkową na wyskości ok. 2,2m, rzyciski oddymiania należy montować natynkowo, w trwały sposób, na wysokości 1,4m w miejscach zgodnie z częścią rysunkową. od poziomu wykończonej posadzki mierząc do środka przycisku wykonać niezbędne pomiary elektryczne linii dozorowych i kablowych przed uruchomieniem systemu, po zakończeniu prac należy wykonać sprawdzenie każdego elementu układu, dopuszcza się zastosowanie urządzeń innych producentów pod warunkiem zachowania parametrów i funkcji techniczno-użytkowych ujętych w niniejszym opracowaniu.

6 7. Zestawienie podstawowych materiałów. Centrala oddymiania AFG-2004/8A 1L1G+ z akumulatorem Rozdzielnia elektryczna RE Optyczny czujnik dymu D821 Ręczny przycisk oddymiania uszka rozgałęźna I-2A rzewód DGs 3x1,5 90 rzewód TKSekw 4x2x0,8 90 rzewód YnTKSYekw 1x2x0,8 rzewód DGs 5x2,5 90 rzewód DGs 4x1,5 90 Siłownik przepustnicy Belimo NF24A Wentylato nawiewny 1 szt. 1 szt. 4 szt. 4 szt. 5 szt. 40m 50m 50m 80m 25m 1 szt. 1 szt.

7 Część rysunkowa. 1. Spis rysunków. E1 - INSTALACJA ODDYIANIA KLATKI SCODOWEJ ARTER, E2 - INSTALACJA ODDYIANIA KLATKI SCODOWEJ I IĘTRO, E3 - INSTALACJA ODDYIANIA KLATKI SCODOWEJ II IĘTRO, E4 - INSTALACJA ODDYIANIA KLATKI SCODOWEJ III IĘTRO, E5 - INSTALACJA ODDYIANIA KLATKI SCODOWEJ Schemat okablowania, E6 - INSTALACJA ODDYIANIA KLATKI SCODOWEJ Schemat połaczeń centrali oddymiania, E7 Obwody zasilające rozdzielnicy RE, E8 Obwody sterownicze rozdzielnicy RE.

8 Legenda RE Rozdzielnia elektryczna CO Centrala oddymiająca AFG-2004/8A 1L1G+ Optyczny czujnik dymu D821 D W nadproże 2xN160 L=202 cm DGs 2x1, siłownik przepustnicy DGs 4x1, wentylator TKSekw 4x2x0, linia przycisków oddymiania YnTKSYekw 1x2x0,8 - linia optycznych czujników dymu DGs 5x2, zasilanie centrali oddymiającej drzwi przeszklone + naświetle EIS 60 ion wodny Rozdzielnia główna budynku D W Ręczny przycisk oddymiania -02 uszka rozgałęźna I-2A Siłownik okna K 35 EN Siłownik przepustnicy wentylatora NF230A Wentylator nawiewny ARTER OBIEKT: "ROJEKT - " CZESŁAW YSONA NADZORY I ROJEKTY BUDOWLANE SIEDZIBA JELENIA GÓRA ul. LELEWELA 9 RACOWNIA JELENIA GÓRA ul. WOLNOŚCI 150 TEL. 0/75/ TEL. KO projektm@onet.l BUDYNEK BIUROWO - ADINISTRACYJNY STADIU: w - ZIANA W ZAKRESIE WYDZIELENIA KLATKI SCODOWEJ I JEJ ODDYIANIA ZADANIE: Termomodernizacja wraz z rozbudową zadaszonej strefy wejściowej budynku biurowo administracyjnego iejskiego Zakładu Komunikacyjnego sp. z o.o. w Jeleniej Górze ul. Wolności 145, dz. 77/1, A 11 wraz z infrastruktorą. TYTUŁ RYS.: INWESTOR: INSTALACJA ODDYIANIA KLATKI SCODOWEJ - ARTER IEJSKI ZAKŁAD KOUNIKACYJNY S. Z O.O. W JELENIEJ GÓRZE UL. WOLNOŚCI 145, BRANŻA: ELEKTRYCZNA SKALA: 1:100 ROJEKTANT: mgr inż. Grzegorz łynek 343/DOŚ/14 Data odpis RYS. NR E1

9 Legenda RE Rozdzielnia elektryczna CO Centrala oddymiająca AFG-2004/8A 1L1G+ Optyczny czujnik dymu D821 DGs 2x1, siłownik przepustnicy DGs 4x1, wentylator TKSekw 4x2x0, linia przycisków oddymiania YnTKSYekw 1x2x0,8 - linia optycznych czujników dymu DGs 5x2, zasilanie centrali oddymiającej Ręczny przycisk oddymiania -02 uszka rozgałęźna I-2A D Siłownik okna K 35 EN Siłownik przepustnicy wentylatora NF230A drzwi przeszklone + naświetle EIS 60 ion wodny W Wentylator nawiewny I IĘTRO "ROJEKT - " CZESŁAW YSONA NADZORY I ROJEKTY BUDOWLANE SIEDZIBA JELENIA GÓRA ul. LELEWELA 9 RACOWNIA JELENIA GÓRA ul. WOLNOŚCI 150 TEL. 0/75/ TEL. KO projektm@onet.l OBIEKT: BUDYNEK BIUROWO - ADINISTRACYJNY STADIU: w - ZIANA W ZAKRESIE WYDZIELENIA KLATKI SCODOWEJ I JEJ ODDYIANIA ZADANIE: Termomodernizacja wraz z rozbudową zadaszonej strefy wejściowej budynku biurowo administracyjnego iejskiego Zakładu Komunikacyjnego sp. z o.o. w Jeleniej Górze ul. Wolności 145, dz. 77/1, A 11 wraz z infrastruktorą. TYTUŁ RYS.: INWESTOR: INSTALACJA ODDYIANIA KLATKI SCODOWEJ - I IĘTRO IEJSKI ZAKŁAD KOUNIKACYJNY S. Z O.O. W JELENIEJ GÓRZE UL. WOLNOŚCI 145, BRANŻA: ELEKTRYCZNA SKALA: 1:100 ROJEKTANT: mgr inż. Grzegorz łynek 343/DOŚ/14 Data odpis RYS. NR E2

10 Legenda RE Rozdzielnia elektryczna CO Centrala oddymiająca AFG-2004/8A 1L1G+ Optyczny czujnik dymu D821 DGs 2x1, siłownik przepustnicy DGs 4x1, wentylator TKSekw 4x2x0, linia przycisków oddymiania YnTKSYekw 1x2x0,8 - linia optycznych czujników dymu DGs 5x2, zasilanie centrali oddymiającej Ręczny przycisk oddymiania -02 uszka rozgałęźna I-2A D Siłownik okna K 35 EN Siłownik przepustnicy wentylatora NF230A drzwi przeszklone + naświetle EIS 60 ion wodny W Wentylator nawiewny II IĘTRO "ROJEKT - " CZESŁAW YSONA NADZORY I ROJEKTY BUDOWLANE SIEDZIBA JELENIA GÓRA ul. LELEWELA 9 RACOWNIA JELENIA GÓRA ul. WOLNOŚCI 150 TEL. 0/75/ TEL. KO projektm@onet.l OBIEKT: BUDYNEK BIUROWO - ADINISTRACYJNY STADIU: w - ZIANA W ZAKRESIE WYDZIELENIA KLATKI SCODOWEJ I JEJ ODDYIANIA ZADANIE: Termomodernizacja wraz z rozbudową zadaszonej strefy wejściowej budynku biurowo administracyjnego iejskiego Zakładu Komunikacyjnego sp. z o.o. w Jeleniej Górze ul. Wolności 145, dz. 77/1, A 11 wraz z infrastruktorą. TYTUŁ RYS.: INWESTOR: INSTALACJA ODDYIANIA KLATKI SCODOWEJ - II IĘTRO IEJSKI ZAKŁAD KOUNIKACYJNY S. Z O.O. W JELENIEJ GÓRZE UL. WOLNOŚCI 145, BRANŻA: ELEKTRYCZNA SKALA: 1:100 ROJEKTANT: mgr inż. Grzegorz łynek 343/DOŚ/14 Data odpis RYS. NR E3

11 Legenda RE Rozdzielnia elektryczna CO Centrala oddymiająca AFG-2004/8A 1L1G+ Optyczny czujnik dymu D821 okna oddymiające 5x DGs 2x1, siłownik przepustnicy DGs 4x1, wentylator TKSekw 4x2x0, linia przycisków oddymiania YnTKSYekw 1x2x0,8 - linia optycznych czujników dymu DGs 5x2, zasilanie centrali oddymiającej Ręczny przycisk oddymiania -02 uszka rozgałęźna I-2A CO RE D Siłownik okna K 35 EN Siłownik przepustnicy wentylatora NF230A drzwi przeszklone + naświetle EIS 60 ion wodny W Wentylator nawiewny III IĘTRO "ROJEKT - " CZESŁAW YSONA NADZORY I ROJEKTY BUDOWLANE SIEDZIBA JELENIA GÓRA ul. LELEWELA 9 RACOWNIA JELENIA GÓRA ul. WOLNOŚCI 150 TEL. 0/75/ TEL. KO projektm@onet.l OBIEKT: BUDYNEK BIUROWO - ADINISTRACYJNY STADIU: w - ZIANA W ZAKRESIE WYDZIELENIA KLATKI SCODOWEJ I JEJ ODDYIANIA ZADANIE: Termomodernizacja wraz z rozbudową zadaszonej strefy wejściowej budynku biurowo administracyjnego iejskiego Zakładu Komunikacyjnego sp. z o.o. w Jeleniej Górze ul. Wolności 145, dz. 77/1, A 11 wraz z infrastruktorą. TYTUŁ RYS.: INSTALACJA ODDYIANIA KLATKI SCODOWEJ - III IĘTRO BRANŻA: ELEKTRYCZNA INWESTOR: IEJSKI ZAKŁAD KOUNIKACYJNY S. Z O.O. W JELENIEJ GÓRZE UL. WOLNOŚCI 145, SKALA: 1:100 ROJEKTANT: mgr inż. Grzegorz łynek 343/DOŚ/14 Data odpis RYS. NR E4

12 5 x DGs 3x1,5 90 DGs 3x1,5 90 CO TKSekw 4x2x0,8 90 RE RE Legenda Rozdzielnia elektryczna YnTKSYekw 1x2x0,8 CO Centrala oddymiająca AFG-2004/8A 1L1G+ Optyczny czujnik dymu D821 TKSekw 4x2x0,8 90 Ręczny przycisk oddymiania -02 III IĘTRO uszka rozgałęźna I-2A Siłownik okna oddymiającego K 35 EN YnTKSYekw 1x2x0,8 D Siłownik przepustnicy wentylatora NF230A W Wentylator nawiewny TKSekw 4x2x0,8 90 II IĘTRO YnTKSYekw 1x2x0,8 TKSekw 4x2x0,8 90 I IĘTRO YnTKSYekw 1x2x0,8 DGs 5x2,5 90 Rozdzielnia główna budynku "ROJEKT - " CZESŁAW YSONA NADZORY I ROJEKTY BUDOWLANE SIEDZIBA JELENIA GÓRA ul. LELEWELA 9 RACOWNIA JELENIA GÓRA ul. WOLNOŚCI 150 TEL. 0/75/ TEL. KO projektm@onet.l OBIEKT: BUDYNEK BIUROWO - ADINISTRACYJNY STADIU: w - ZIANA W ZAKRESIE WYDZIELENIA KLATKI SCODOWEJ I JEJ ODDYIANIA ARTER D W DGs 4x1,5 90 DGs 3x1,5 90 TYTUŁ RYS.: INWESTOR: ZADANIE: Termomodernizacja wraz z rozbudową zadaszonej strefy wejściowej budynku biurowo administracyjnego iejskiego Zakładu Komunikacyjnego sp. z o.o. w Jeleniej Górze ul. Wolności 145, dz. 77/1, A 11 wraz z infrastruktorą. INSTALACJA ODDYIANIA KLATKI SCODOWEJ - Schemat okablowania IEJSKI ZAKŁAD KOUNIKACYJNY S. Z O.O. W JELENIEJ GÓRZE UL. WOLNOŚCI 145, BRANŻA: ELEKTRYCZNA SKALA: 1:100 ROJEKTANT: mgr inż. Grzegorz łynek 343/DOŚ/14 Data odpis RYS. NR E5

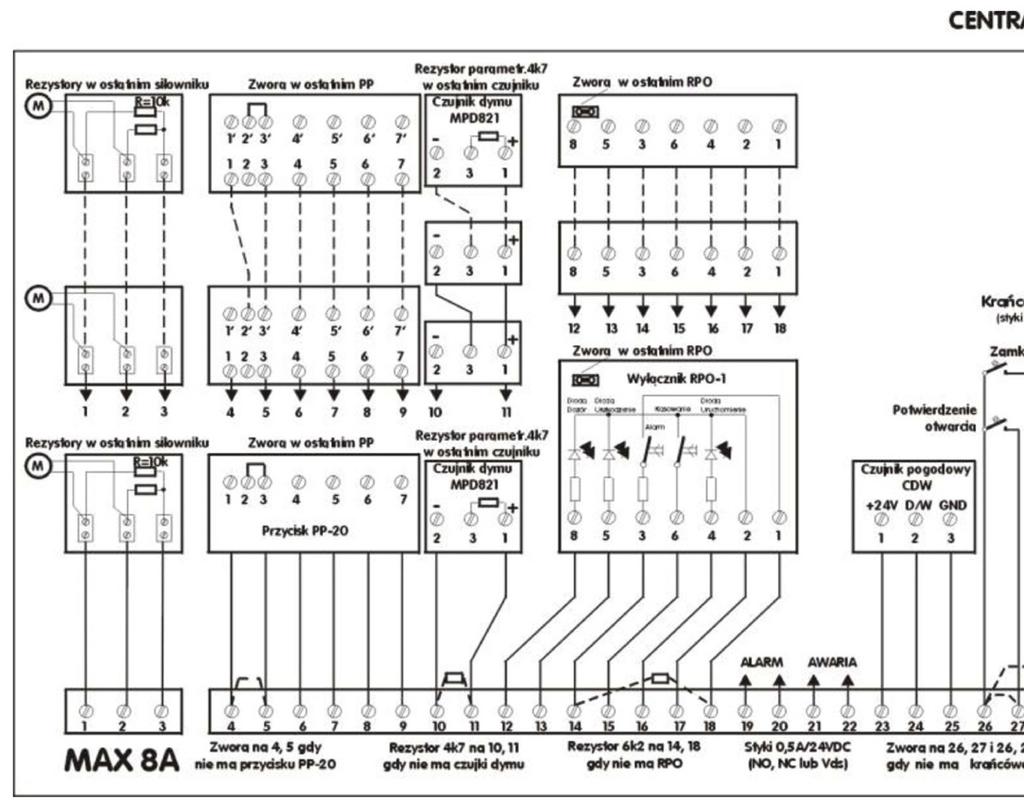

13 "ROJEKT - " CZESŁAW YSONA NADZORY I ROJEKTY BUDOWLANE JELENIA GÓRA ul. LELEWELA 9 RACOWNIA JELENIA GÓRA ul. WOLNOŚCI 150 SIEDZIBA - TEL. 0/75/ TEL. KO projektm@onet.l OBIEKT: STADIU: w BUDYNEK BIUROWO - ADINISTRACYJNY - ZIANA W ZAKRESIE WYDZIELENIA KLATKI SCODOWEJ I JEJ ODDYIANIA ZADANIE: Termomodernizacja wraz z rozbudową zadaszonej strefy wejściowej budynku biurowo administracyjnego iejskiego Zakładu Komunikacyjnego sp. z o.o. w Jeleniej Górze ul. Wolności 145, dz. 77/1, A 11 wraz z infrastruktorą. TYTUŁ RYS.: INSTALACJA ODDYIANIA KLATKI SCODOWEJ Schemat połaczeń centrali oddymiania INWESTOR: IEJSKI ZAKŁAD KOUNIKACYJNY S. Z O.O. W JELENIEJ GÓRZE UL. WOLNOŚCI 145, BRANŻA: ELEKTRYCZNA SKALA: 1:100 RYS. NR ROJEKTANT: mgr inż. Grzegorz łynek 343/DOŚ/14 Data odpis E6

14 ' ( ) 0 < *435 ' < 67(4@ < 67(46 ( 75 = ) ' ( = 0 %8#$ 98.$! ' ( ' 4> 4> ' 4> ( ) 1-23' 1-23' 1-23'? '23'?$!"$$! 6$"!$ A-< 8$B$! <A -8.$"$ 67(465 "!$ *"$8#!:!8#$; 7 7 7!"#"$!% ) *+,"$-. $"!$" /

15 !"#"!$% ' ( )*+#",- "#!"#. / / , ( ( )539* 4 5: 67;"-"!."#!" / 8 / )539* 4 ' ' % ' ( ) ( )
