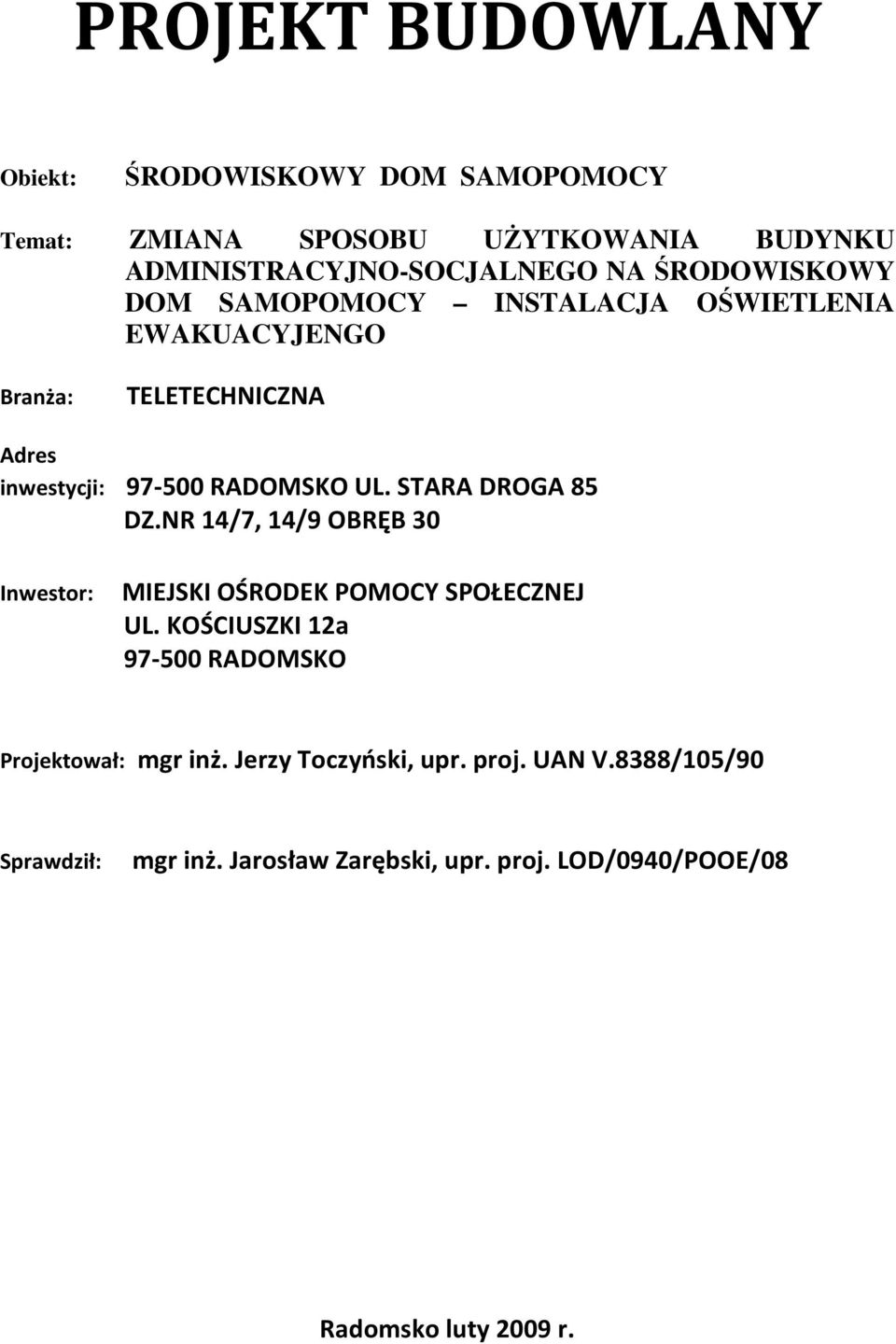

1 PROJEKT BUDOWLANY Obiekt: ŚRODOWISKOWY DOM SAMOPOMOCY Temat: ZMIANA SPOSOBU UŻYTKOWANIA BUDYNKU ADMINISTRACYJNO-SOCJALNEGO NA ŚRODOWISKOWY DOM SAMOPOMOCY INSTALACJA OŚWIETLENIA EWAKUACYJENGO Branża: TELETECHNICZNA Adres inwestycji: RADOMSKO UL. STARA DROGA 85 DZ.NR 4/7, 4/9 OBRĘB 30 Inwestor: MIEJSKI OŚRODEK POMOCY SPOŁECZNEJ UL. KOŚCIUSZKI 2a RADOMSKO Projektował: mgr inż. Jerzy Toczyński, upr. proj. UAN V.8388/05/90 Sprawdził: mgr inż. Jarosław Zarębski, upr. proj. LOD/0940/POOE/08 Radomsko luty 2009 r.

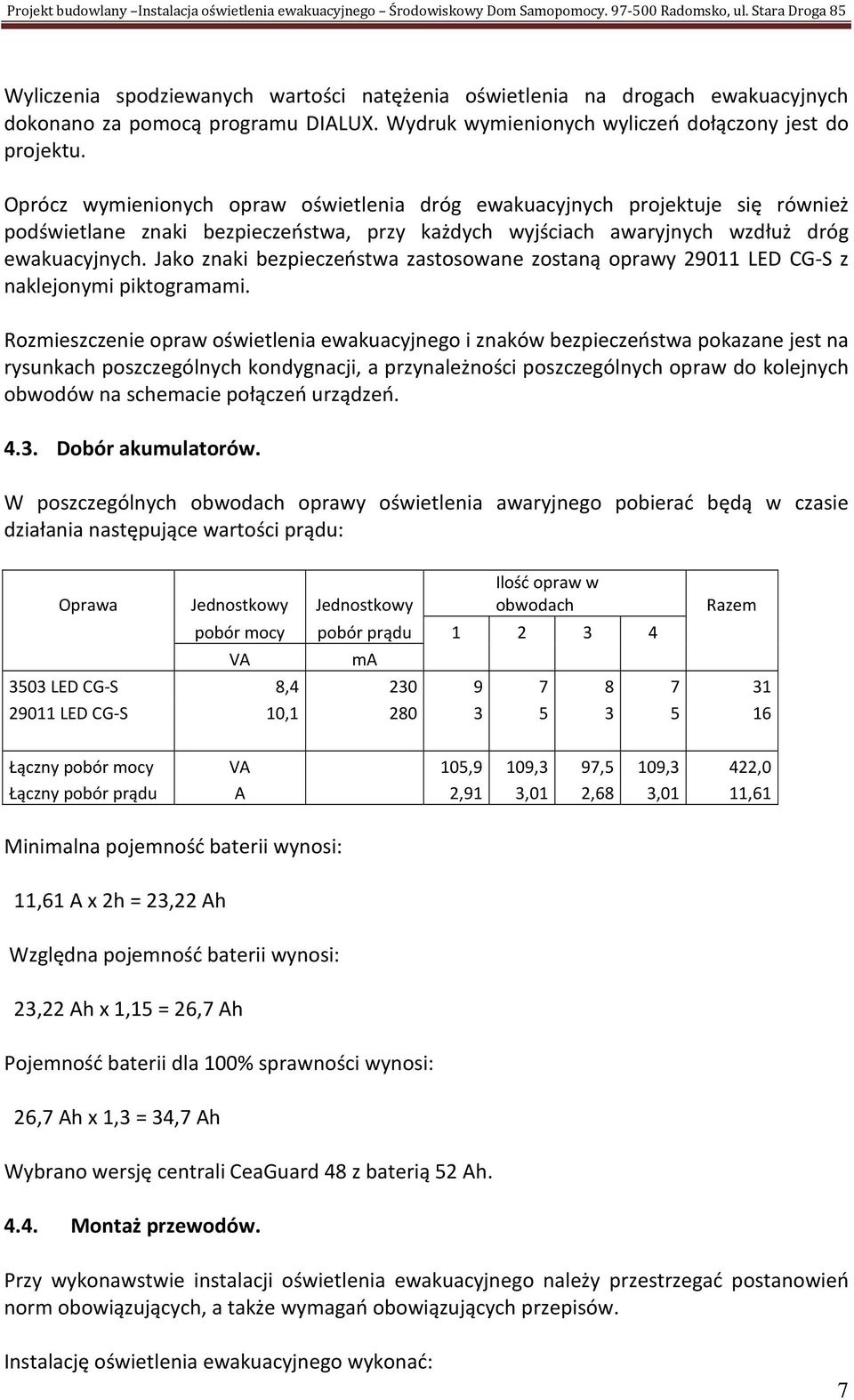

2 Projekt budowlany Instalacja oświetlenia ewakuacyjnego Środowiskowy Dom Samopomocy Radomsko, ul. Stara Droga 85 OŚWIADCZENIE Stosownie do art. 20 ust. 4 ustawy z dnia 7 lipca 995 r. Prawo Budowlane (Dz. U. Nr 207, poz. 206 z 2003r.) oświadczam, że projekt budowlany Zmiana sposobu użytkowania budynku administracyjno-socjalnego na Środowiskowy Dom Samopomocy Instalacja oświetlenia ewakuacyjnego w Radomsku ul. Stara Droga 85 jest sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Jakiekolwiek odstępstwa od rozwiązań przyjętych w dokumentacji projektowej dokonane bez zgody projektanta zwalniają go od wszelkiej odpowiedzialności za skutki wynikłe z dokonanej zmiany. 2

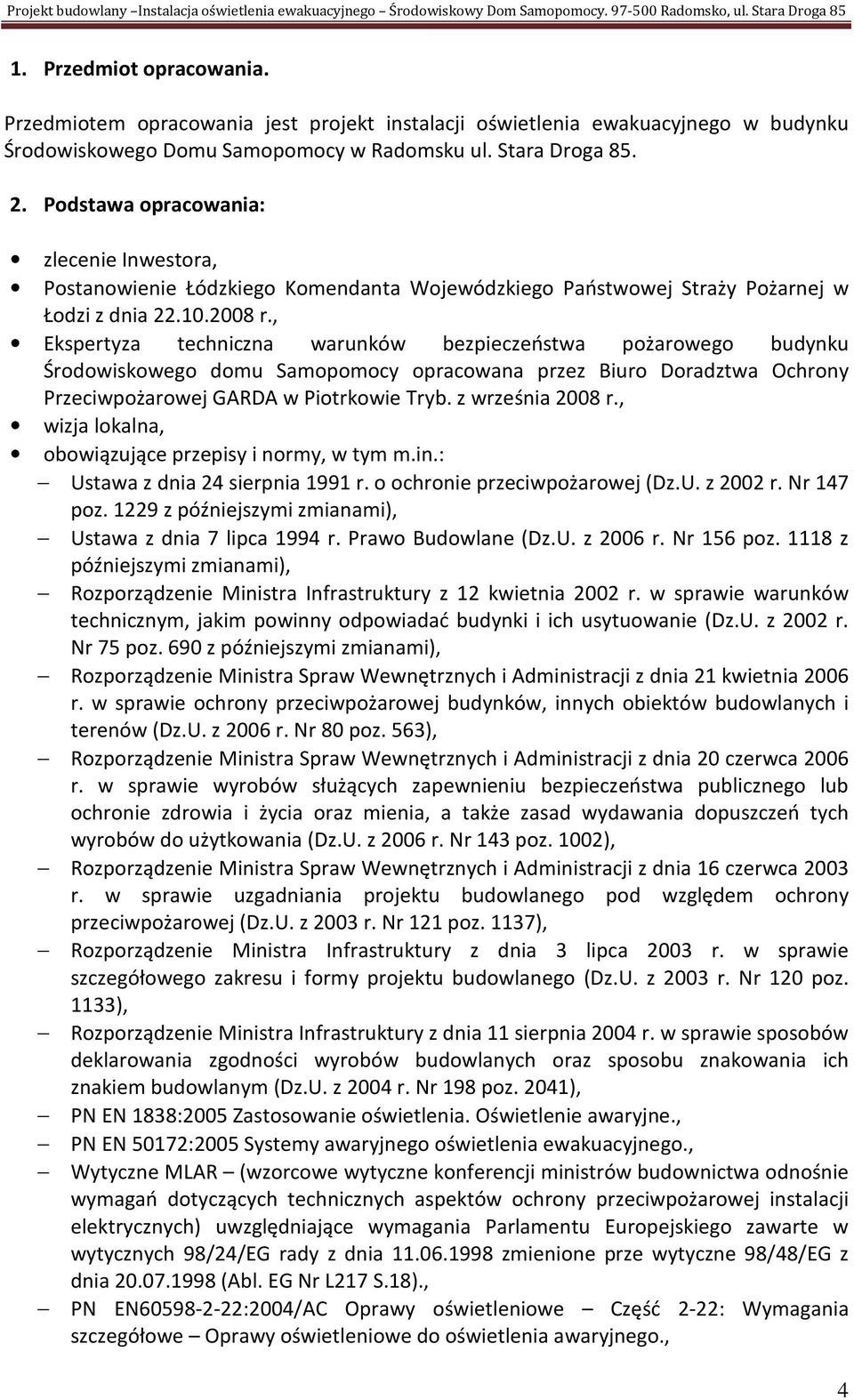

3 Projekt budowlany Instalacja oświetlenia ewakuacyjnego Środowiskowy Dom Samopomocy Radomsko, ul. Stara Droga 85 Spis treści:. Przedmiot opracowania. 2. Podstawa opracowania. 3. Zakres opracowania. 4. Instalacja oświetlenia ewakuacyjnego. 4.. Urządzenie zasilania grupowego Rozmieszczenie opraw Dobór akumulatorów Montaż przewodów. 5. Instalacja sygnalizacji pożaru. 6. Funkcjonowanie systemu w stanie dozoru i alarmu. 7. Wykonawstwo i odbiór robót. 7.. Wykonawstwo robót Odbiór robót Zapisy i raportowanie systemu awaryjnego oświetlenia ewakuacyjnego Serwisowanie i testowanie systemu oświetlenia ewakuacyjnego Uwagi końcowe. 8. Wykaz ważniejszych urządzeń. 9. Dialux projekt oświetlenia ewakuacyjnego parter. 0. Dialux projekt oświetlenia ewakuacyjnego piętro.. Dialux projekt oświetlenia ewakuacyjnego piwnica. 2. Rys. Schemat połączeń urządzeń. 3. Rys. 2 Rzut parteru. 4. Rys. 3 Rzut piętra. 5. Rys. 4 Rzut piwnicy
4 Projekt budowlany Instalacja oświetlenia ewakuacyjnego Środowiskowy Dom Samopomocy Radomsko, ul. Stara Droga 85. Przedmiot opracowania. Przedmiotem opracowania jest projekt instalacji oświetlenia ewakuacyjnego w budynku Środowiskowego Domu Samopomocy w Radomsku ul. Stara Droga Podstawa opracowania: zlecenie Inwestora, Postanowienie Łódzkiego Komendanta Wojewódzkiego Państwowej Straży Pożarnej w Łodzi z dnia r., Ekspertyza techniczna warunków bezpieczeństwa pożarowego budynku Środowiskowego domu Samopomocy opracowana przez Biuro Doradztwa Ochrony Przeciwpożarowej GARDA w Piotrkowie Tryb. z września 2008 r., wizja lokalna, obowiązujące przepisy i normy, w tym m.in.: Ustawa z dnia 24 sierpnia 99 r. o ochronie przeciwpożarowej (Dz.U. z 2002 r. Nr 47 poz. 229 z późniejszymi zmianami), Ustawa z dnia 7 lipca 994 r. Prawo Budowlane (Dz.U. z 2006 r. Nr 56 poz. 8 z późniejszymi zmianami), Rozporządzenie Ministra Infrastruktury z 2 kwietnia 2002 r. w sprawie warunków technicznym, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z 2002 r. Nr 75 poz. 690 z późniejszymi zmianami), Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 2 kwietnia 2006 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz.U. z 2006 r. Nr 80 poz. 563), Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 20 czerwca 2006 r. w sprawie wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, a także zasad wydawania dopuszczeń tych wyrobów do użytkowania (Dz.U. z 2006 r. Nr 43 poz. 002), Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 6 czerwca 2003 r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz.U. z 2003 r. Nr 2 poz. 37), Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz.U. z 2003 r. Nr 20 poz. 33), Rozporządzenie Ministra Infrastruktury z dnia sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz.U. z 2004 r. Nr 98 poz. 204), PN EN 838:2005 Zastosowanie oświetlenia. Oświetlenie awaryjne., PN EN 5072:2005 Systemy awaryjnego oświetlenia ewakuacyjnego., Wytyczne MLAR (wzorcowe wytyczne konferencji ministrów budownictwa odnośnie wymagań dotyczących technicznych aspektów ochrony przeciwpożarowej instalacji elektrycznych) uwzględniające wymagania Parlamentu Europejskiego zawarte w wytycznych 98/24/EG rady z dnia zmienione prze wytyczne 98/48/EG z dnia (Abl. EG Nr L27 S.8)., PN EN :2004/AC Oprawy oświetleniowe Część 2-22: Wymagania szczegółowe Oprawy oświetleniowe do oświetlenia awaryjnego., 4
5 Projekt budowlany Instalacja oświetlenia ewakuacyjnego Środowiskowy Dom Samopomocy Radomsko, ul. Stara Droga 85 HD 384/HD PN-IEC 60364:999 (norma wieloczęściowa) Instalacje elektryczne w obiektach budowlanych., PN-EN 3032-:2005 Światło i oświetlenie. Pomiar i prezentacja danych fotometrycznych lamp i opraw oświetleniowych. Część : Pomiar i format pliku., PN-EN :2005 Światło i oświetlenie. Pomiar i prezentacja danych fotometrycznych lamp i opraw oświetleniowych. Część 2: Prezentacja danych dla miejsc pracy wewnątrz i na zewnątrz budynku., PN-EN 2464-:2004 Światło i oświetlenie Oświetlenie miejsc pracy Część : Miejsca pracy we wnętrzach., PN-EN 507:2007 Niezależne systemy zasilania., PN-EN :2007 Wymagania bezpieczeństwa i instalowania baterii wtórnych Część 2: Baterie stacjonarne., PN-EN 60529:2003 Stopnie ochrony zapewnianej przez obudowy (Kod IP)., PN-EN 6347:2005 (norma wieloczęściowa) Urządzenia do lamp Część 2-7: Wymagania szczegółowe dotyczące stateczników elektronicznych zasilanych prądem stałym, do oświetlenia awaryjnego., PN-EN 6067-:2004 Symbole graficzne stosowane w schematach Część : architektoniczne i topograficzne plany i schematy instalacji elektrycznych., PN-N :998 Znaki bezpieczeństwa. Zasady umieszczania znaków bezpieczeństwa na drogach ewakuacyjnych i drogach pożarowych., PN-N-0255:992 Barwy bezpieczeństwa i znaki bezpieczeństwa. 3. Zakres opracowania. Projekt wykonawczy obejmuje: oświetlenie ewakuacyjne zgodne z przedstawionymi normami, zestawienie urządzeń i materiałów podstawowych. Projekt zakłada uruchamianie instalacji oświetlenia ewakuacyjnego w sposób automatyczny. Instalacja uruchamiana będzie po zaniku napięcia w dowolnej z rozdzielnic TG, TG2, TG3. 4. Instalacja oświetlenia ewakuacyjnego. 4. Urządzenie zasilania grupowego. Projektuje się instalację oświetlenia ewakuacyjnego w układzie z centralnym zasilaniem. Podstawę systemu stanowi urządzenie zasilania grupowego CeaGuard 48 do zasilania i monitorowania w 4 obwodach do 48 opraw oświetlenia awaryjnego wyposażonych w stateczniki elektroniczne z funkcją CEWA GUARD. Procesor umieszczony w jednostce zasilającej monitoruje proces ładowania oraz poziom napięcia akumulatorów. Kontrola prowadzona jest w minutowych odstępach czasowych. Błędy są natychmiast sygnalizowane. CEWA GUARD jest systemem samo testującym się. Do jego podstawowych funkcji należą: stałe monitorowanie ładowarki i akumulatorów, automatyczne testy funkcjonalne wszystkich elementów systemu (np. źródeł światła, stateczników elektronicznych), automatyczne testy akumulatorów (np. w cyklu rocznym), informacje o wszystkich błędach w systemie, informacje os tanie i ustawieniach systemu, 5
6 Projekt budowlany Instalacja oświetlenia ewakuacyjnego Środowiskowy Dom Samopomocy Radomsko, ul. Stara Droga 85 rejestrowanie i drukowanie wszystkich informacji o systemie. CeaGuard 48 zlokalizowane zostanie na ścianie w gabinecie kierownika. Zasilanie centrali będzie realizowane z rozdzielnicy ppoż. przewodem YDY 3x2,5 mm 2 poprzez zabezpieczenie S30 B0. Włączanie oświetlenia awaryjnego odbywać się będzie po zaniku napięcia w jednej z rozdzielni TG, TG2, TG3, z których zasilane jest oświetlenie podstawowe na każdej kondygnacji. Do monitorowania napięcia w wymienionych rozdzielnicach użyte zostaną czujniki zaniku faz. Sposób połączenia urządzeń pokazany jest na rys Rozmieszczenie opraw. Rozmieszczenia opraw oświetlenia ewakuacyjnego należy dokonać zgodnie z następującymi zasadami: a) natężenie oświetlenia na drodze ewakuacyjnej o szerokości do 2 m mierzone w jej osi przy podłodze musi być lx. W obszarze środkowym, który jest nie mniejszy niż połowa szerokości tej drogi, natężenie oświetlenia nie może się zmniejszyć o więcej niż 50%. b) stosunek maksymalnego natężenia oświetlenia do minimalnego natężenia oświetlenia wzdłuż drogi ewakuacyjnej nie powinien być większy niż 40:, c) minimalny czas stosowania oświetlenia na drodze ewakuacyjnej w celach ewakuacji powinien wynosić h, d) na drodze ewakuacyjnej 50% wymaganego natężenia oświetlenia powinno być wytwarzane w ciągu 5s, a pełny poziom natężenia oświetlenia w ciągu 60s, e) wymagane jest umieszczenie opraw na wysokości co najmniej 2 m nad poziomem podłogi, f) oprawy powinny być umieszczane : przy każdych drzwiach wyjściowych przeznaczonych do wyjścia ewakuacyjnego, w pobliżu schodów, tak aby każdy stopień był oświetlony bezpośrednio, w pobliżu każdej zmiany poziomu, przy każdej zmianie kierunku, przy każdym skrzyżowaniu, na zewnątrz w pobliżu każdego wyjścia końcowego, w pobliżu każdego punktu pierwszej pomocy, w pobliżu każdego urządzenia przeciwpożarowego i przycisku alarmowego, w windzie służącej do transportu osób niepełnosprawnych, w toalecie dla osób niepełnosprawnych i na drodze wyjazdowej z tej toalety, g) sąsiednie oprawy powinny być zasilane z różnych obwodów. Uwaga: w pobliżu oznacza w obrębie 2m mierzonych w poziomie. Jako oprawy oświetlenia ewakuacyjnego projektuje się oprawy typu 3503 LED CG-S na drogach ewakuacyjnych wewnątrz budynku i oprawy 290 LED CG-S bez piktogramów umieszczone na zewnątrz przy każdych drzwiach wyjściowych. Oprawy typu 3503 LED CG-S są oprawami przeznaczonymi do montażu w sufitach podwieszanych. W przypadku montażu nasufitowego należy zastosować adapter np. puszkę LRH070/00 SENSR SURFACE BOX firmy Philips. 6
7 Projekt budowlany Instalacja oświetlenia ewakuacyjnego Środowiskowy Dom Samopomocy Radomsko, ul. Stara Droga 85 Wyliczenia spodziewanych wartości natężenia oświetlenia na drogach ewakuacyjnych dokonano za pomocą programu DIALUX. Wydruk wymienionych wyliczeń dołączony jest do projektu. Oprócz wymienionych opraw oświetlenia dróg ewakuacyjnych projektuje się również podświetlane znaki bezpieczeństwa, przy każdych wyjściach awaryjnych wzdłuż dróg ewakuacyjnych. Jako znaki bezpieczeństwa zastosowane zostaną oprawy 290 LED CG-S z naklejonymi piktogramami. Rozmieszczenie opraw oświetlenia ewakuacyjnego i znaków bezpieczeństwa pokazane jest na rysunkach poszczególnych kondygnacji, a przynależności poszczególnych opraw do kolejnych obwodów na schemacie połączeń urządzeń Dobór akumulatorów. W poszczególnych obwodach oprawy oświetlenia awaryjnego pobierać będą w czasie działania następujące wartości prądu: Oprawa Jednostkowy Jednostkowy Ilość opraw w obwodach pobór mocy pobór prądu VA ma Razem 3503 LED CG-S 8, LED CG-S 0, Łączny pobór mocy VA 05,9 09,3 97,5 09,3 422,0 Łączny pobór prądu A 2,9 3,0 2,68 3,0,6 Minimalna pojemność baterii wynosi:,6 A x 2h = 23,22 Ah Względna pojemność baterii wynosi: 23,22 Ah x,5 = 26,7 Ah Pojemność baterii dla 00% sprawności wynosi: 26,7 Ah x,3 = 34,7 Ah Wybrano wersję centrali CeaGuard 48 z baterią 52 Ah Montaż przewodów. Przy wykonawstwie instalacji oświetlenia ewakuacyjnego należy przestrzegać postanowień norm obowiązujących, a także wymagań obowiązujących przepisów. Instalację oświetlenia ewakuacyjnego wykonać: 7
8 Projekt budowlany Instalacja oświetlenia ewakuacyjnego Środowiskowy Dom Samopomocy Radomsko, ul. Stara Droga 85 ) zasilanie centrali CeaGuard 48 przewodem YDYżo 3x2,5 mm 2, 2) zasilanie opraw, ponieważ leżą w jednej strefie pożarowej, może być prowadzone przewodami zwykłymi YDY 3x,5 mm 2, Przewody prowadzić w rurkach kablowych pod tynkiem lub w listwach kablowych na tynku. Montaż elementów instalacji oświetlenia ewakuacyjnego należy wykonać w miejscach wskazanych na rysunkach. 5. Instalacja sygnalizacji pożaru. Instalacja sygnalizacji pożaru posiada osobne opracowanie. 6. Funkcjonowanie systemu w stanie dozoru i alarmu. W stanie dozoru oprawy oświetlenia ewakuacyjnego są w stanie niezałączonym, działa oświetlenie podstawowe. W przypadku zaniku zasilania oświetlenia podstawowego w którejkolwiek z rozdzielnic TG, TG2 lub TG3 czujniki zaniku faz przekazują do centrali CeaGuard 48 sygnał o zaniku napięcia i centrala włącza oświetlenie awaryjne. W czasie alarmu pożarowego centrala sygnalizacji pożaru na skutek zadziałania czujek dymu lub włączenia alarmu przez ręczny ostrzegacz pożarowy, wysyła sygnał do centralnego wyłącznika prądu powodując jego wyłączenie, w wyniku czego w sposób opisany powyżej zostaje włączone oświetlenie ewakuacyjne. Centrala zapewnia działanie oświetlenia awaryjnego przez co najmniej 2 godziny. 7. Wykonawstwo i odbiór robót. 7.. Wykonawstwo robót. Przy wykonawstwie robót instalacyjnych i montażowych należy przestrzegać przepisów norm krajowych ze szczególnym zwróceniem uwagi na: ) przepisową odległość instalacji i urządzeń systemu od innych instalacji, 2) oznakowanie miejsc łączeń i rozgałęzień, Przed uruchomieniem instalacji należy wykonać badania polegające na wykonaniu: ) pomiarów rezystancji linii, 2) pomiarów skuteczności ochrony przeciwporażeniowej przez samoczynne wyłączenie centrali, oraz dokonać sprawdzenia: ) materiałów w zakresie zgodności z obowiązującymi przepisami, 2) wykonania poprawności połączeń, 3) umocowania połączeń, 4) właściwej numeracji, napisów oraz oznakowania linii. 8
9 Projekt budowlany Instalacja oświetlenia ewakuacyjnego Środowiskowy Dom Samopomocy Radomsko, ul. Stara Droga Odbiór robót. Przed przekazaniem systemu oddymiania do eksploatacji Wykonawca zobowiązany jest dostarczyć Zleceniodawcy: ) dokumentację powykonawczą zawierającą zaktualizowany projekt techniczny z naniesionymi zmianami w czasie wykonawstwa, 2) dokumentację prawną montażu, tj. dziennik budowy, protokół pomiarów elektrycznych. Odbioru dokonuje komisja w składzie: przedstawiciel Zamawiającego, przedstawiciel Użytkownika, kierownik budowy Wykonawcy, projektant, specjalista ochrony przeciwpożarowej, inspektor nadzoru inwestorskiego, konserwator instalacji Zapisy i raportowanie systemu awaryjnego oświetlenia ewakuacyjnego. Postanowienia ogólne. Po zakończeniu opracowania rysunki instalacji awaryjnego oświetlenia ewakuacyjnego należy dostarczyć i przechowywać na terenie nieruchomości. W szczególności, na rysunkach powinny być naniesione wszystkie oprawy i podstawowe komponenty. Dane te należy aktualizować przy dokonywanych kolejnych zmianach w systemie. Rysunki powinny być podpisane przez kompetentną osobę weryfikującą projekt pod kątem wymagań zawartych w obowiązujących przepisach. Dodatkowo należy prowadzić dziennik w celu zapisywania rutynowych sprawozdań, testów, uszkodzeń i zmian. Zapisy te powinny być dostępne albo w formie zapisu ręcznego, albo wydruku uzyskanego z automatycznego testującego urządzenia. System zapisu. Zaleca się, aby po zakończeniu inspekcji i testów przeprowadzonych zgodnie z wymaganym harmonogramem okresowych sprawdzań, certyfikat badań dostarczyć osobie odpowiadającej za nieruchomość. Dziennik. Dziennik powinien znajdować się w obrębie nieruchomości pod nadzorem odpowiedniej osoby wyznaczonej przez właściciela. Powinien być łatwo dostępny do kontroli przez każdą uprawnioną osobę. Dziennik powinien służyć do zapisu co najmniej następujących informacji: Data zamówienia systemu, łącznie ze świadectwem określającym zmiany, Data każdego okresowego sprawdzenia i testu. Data i zwięźle opisane szczegóły każdego serwisu i sprawdzenia lub przeprowadzonego testu. Data i zwięźle opisane szczegóły każdego uszkodzenia oraz przeprowadzonych napraw. 9
10 Projekt budowlany Instalacja oświetlenia ewakuacyjnego Środowiskowy Dom Samopomocy Radomsko, ul. Stara Droga 85 Data i zwięźle opisane szczegóły każdej zmiany w instalacji oświetlenia awaryjnego. Gdy stosowane jest jakiekolwiek urządzenie testujące automatycznie, wówczas powinny być opisane podstawowe charakterystyki i sposób działania urządzenia. Uwaga: Odpowiedni wydruk danych z automatycznego urządzenia testującego CeaGuard 48 spełnia wymagania według powyższych zaleceń Serwis i testowanie systemu oświetlenia ewakuacyjnego. Jeżeli stosowane jest automatyczne urządzenie testujące, informacje należy rejestrować co miesiąc. Ważne jest regularne serwisowanie. Właściciel nieruchomości powinien wyznaczyć kompetentną osobę do nadzoru serwisowania systemu. Osoba ta powinna być wystarczająco kompetentna do prawidłowego przeprowadzania wszelkich niezbędnych prac przy konserwacji systemu. Niezbędny jest coroczny przegląd systemu według wymienionych kryteriów: kontrola funkcji przełączania urządzeń (sieciowe/awaryjne ), kontrola wizualna elementów elektroniki i akumulatorów, kontrola pod kątem mechanicznej sprawności urządzeń, sprawdzenie i weryfikacja prądu ładowania, kontrola działania elektroniki, sprawdzenie źródeł światła, sprawdzenie czasu pracy awaryjnej (test pojemności akumulatora) Uwagi końcowe. Osoby, które przewidziane są do obsługi, kontroli lub nadzoru instalacji oświetlenia ewakuacyjnego należy przeszkolić w zakresie obsługi systemu. Fakt przeszkolenia powinien być potwierdzony własnoręcznym podpisem przez osoby przeszkolone. W celu zapewnienia prawidłowej pracy, system oświetlenia ewakuacyjnego powinien mieć zapewnioną fachowa obsługę. Zgodnie z PE-EN 5072 i DIN VDE 008 w zakresie kontroli oświetlenia awaryjnego należy przestrzegać następujących zaleceń: źródła światła w oprawach oświetlenia ewakuacyjnego muszą być sprawne, urządzenia wyposażone w baterie centralne muszą być testowane codziennie (przy pełnym załączeniu oświetlenia awaryjnego), wyniki testów muszą być rejestrowane i przechowywane w księgach ewidencyjnych przez okres minimum 2 lat, w przypadku urządzeń z kontrolą automatyczną wymagane jest ręczne sprawdzanie funkcji urządzenia raz w roku. 8. WYKAZ WAŻNIEJSZYCH URZĄDZEŃ a) urządzenie zasilania grupowego CeaGuard 48 szt., b) lampa oświetlenia awaryjnego 3503 LED CG-S 3 szt., c) lampa oświetlenia kierunkowego 290 LED CG-s z piktogramem 2 szt., 0
11 Projekt budowlany Instalacja oświetlenia ewakuacyjnego Środowiskowy Dom Samopomocy Radomsko, ul. Stara Droga 85 d) lampa oświetlenia kierunkowego 290 LED CG-s bez piktogramu 4 szt., e) przewód YDY 3x,5 mm m, f) przewód YDYżo 3x2,5mm 2 6 m,

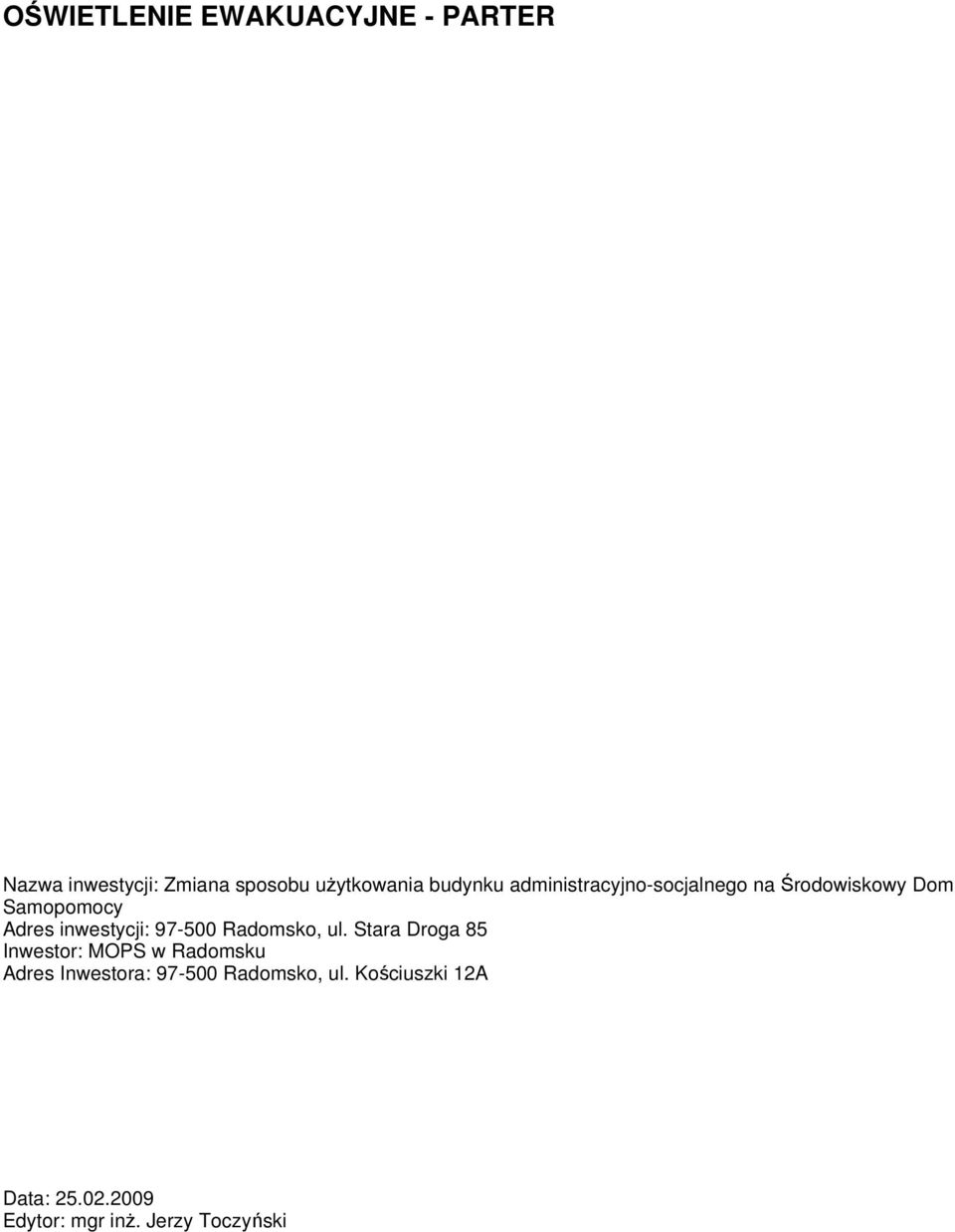

12 OŚWIETLENIE EWAKUACYJNE - PARTER Nazwa inwestycji: Zmiana sposobu użytkowania budynku administracyjno-socjalnego na Środowiskowy Dom Samopomocy Adres inwestycji: Radomsko, ul. Stara Droga 85 Inwestor: MOPS w Radomsku Adres Inwestora: Radomsko, ul. Kościuszki 2A Data: Edytor: mgr inż. Jerzy Toczyński

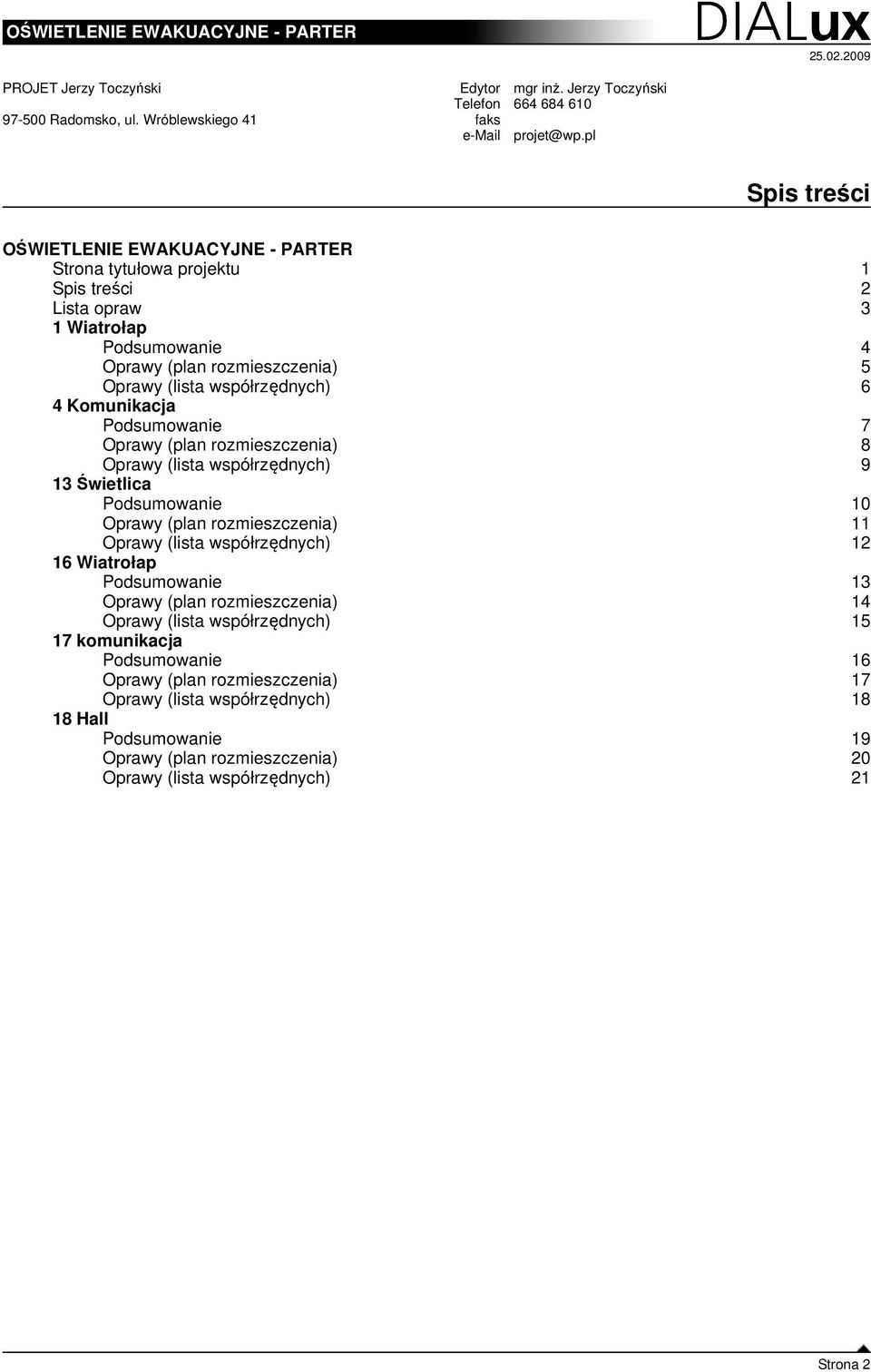

13 OŚWIETLENIE EWAKUACYJNE - PARTER Radomsko, ul. Wróblewskiego 4 Spis treści OŚWIETLENIE EWAKUACYJNE - PARTER Strona tytułowa projektu Spis treści 2 Lista opraw 3 Wiatrołap Podsumowanie 4 Oprawy (plan rozmieszczenia) 5 Oprawy (lista współrzędnych) 6 4 Komunikacja Podsumowanie 7 Oprawy (plan rozmieszczenia) 8 Oprawy (lista współrzędnych) 9 3 Świetlica Podsumowanie 0 Oprawy (plan rozmieszczenia) Oprawy (lista współrzędnych) 2 6 Wiatrołap Podsumowanie 3 Oprawy (plan rozmieszczenia) 4 Oprawy (lista współrzędnych) 5 7 komunikacja Podsumowanie 6 Oprawy (plan rozmieszczenia) 7 Oprawy (lista współrzędnych) 8 8 Hall Podsumowanie 9 Oprawy (plan rozmieszczenia) 20 Oprawy (lista współrzędnych) 2 Strona 2

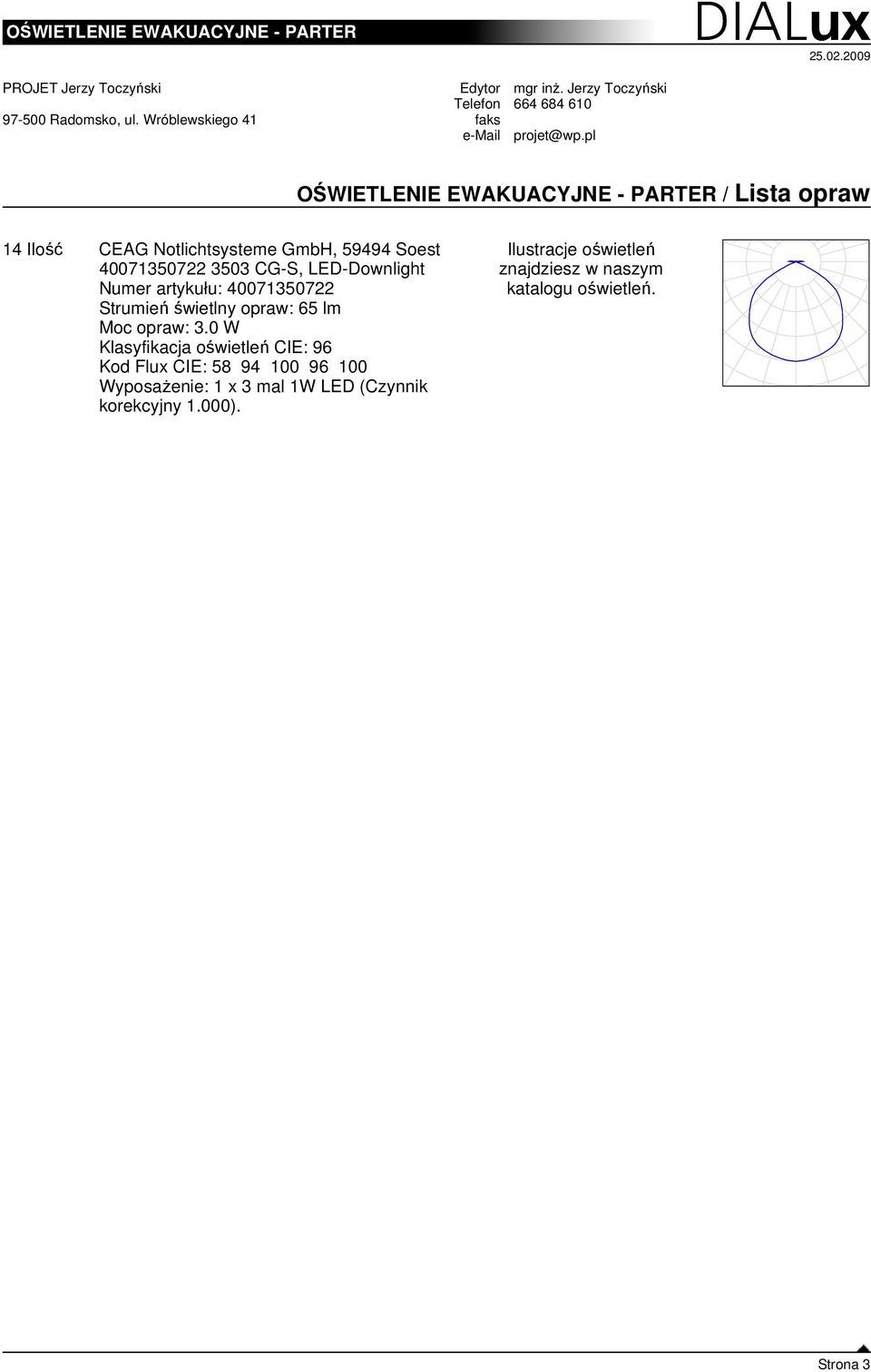

14 OŚWIETLENIE EWAKUACYJNE - PARTER Radomsko, ul. Wróblewskiego 4 OŚWIETLENIE EWAKUACYJNE - PARTER / Lista opraw 4 Ilość CEAG Notlichtsysteme GmbH, Soest CG-S, LED-Downlight Numer artykułu: Strumień świetlny opraw: 65 lm Moc opraw: 3.0 W Klasyfikacja oświetleń CIE: 96 Kod Flux CIE: Wyposażenie: x 3 mal W LED (Czynnik korekcyjny.000). Ilustracje oświetleń znajdziesz w naszym katalogu oświetleń. Strona 3
15 OŚWIETLENIE EWAKUACYJNE - PARTER Radomsko, ul. Wróblewskiego 4 Wiatrołap / Podsumowanie 2.06 m m Wysokość pomieszczenia: 3.60 m, Wysokość montażu: 3.60 m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala :27 Powierzchnia ρ [%] E m [lx] E min [lx] E max [lx] E min / E m Płaszczyzna pracy / Podłoga Sufit Ściany (8) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 6 x 6 Punkty m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) Φ [lm] P [W] CEAG Notlichtsysteme GmbH, Soest CG-S, LED- Downlight (.000) W sumie: Specyfikacja mocy przyłączeniowej: 0.79 W/m² = W/m²/00 lx (Powierzchnia podstawowa: 3.8 m²) Strona 4
16 OŚWIETLENIE EWAKUACYJNE - PARTER Radomsko, ul. Wróblewskiego 4 Wiatrołap / Oprawy (plan rozmieszczenia) 4.99 m m 2.93 Skala : 4 Wykaz opraw Nr. Ilość Etykieta CEAG Notlichtsysteme GmbH, Soest CG-S, LED-Downlight Strona 5
17 OŚWIETLENIE EWAKUACYJNE - PARTER Radomsko, ul. Wróblewskiego 4 Wiatrołap / Oprawy (lista współrzędnych) CEAG Notlichtsysteme GmbH, Soest CG-S, LED-Downlight 65 lm, 3.0 W, x x 3 mal W LED (Czynnik korekcyjny.000). Nr. Pozycja [m] Rotacja [ ] X Y Z X Y Z Strona 6
18 OŚWIETLENIE EWAKUACYJNE - PARTER Radomsko, ul. Wróblewskiego 4 4 Komunikacja / Podsumowanie Wysokość pomieszczenia: 3.60 m, Wysokość montażu: 3.60 m, Współczynnik konserwacji: m m Wartości Lux, Skala :34 Powierzchnia ρ [%] E m [lx] E min [lx] E max [lx] E min / E m Płaszczyzna pracy / Podłoga Sufit Ściany () / Płaszczyzna pracy: Wysokość: m Siatka: 28 x 28 Punkty Margines: 0.00 m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) Φ [lm] P [W] 5 CEAG Notlichtsysteme GmbH, Soest CG-S, LED- Downlight (.000) W sumie: Specyfikacja mocy przyłączeniowej: 0.30 W/m² = 6.26 W/m²/00 lx (Powierzchnia podstawowa: m²) Strona 7

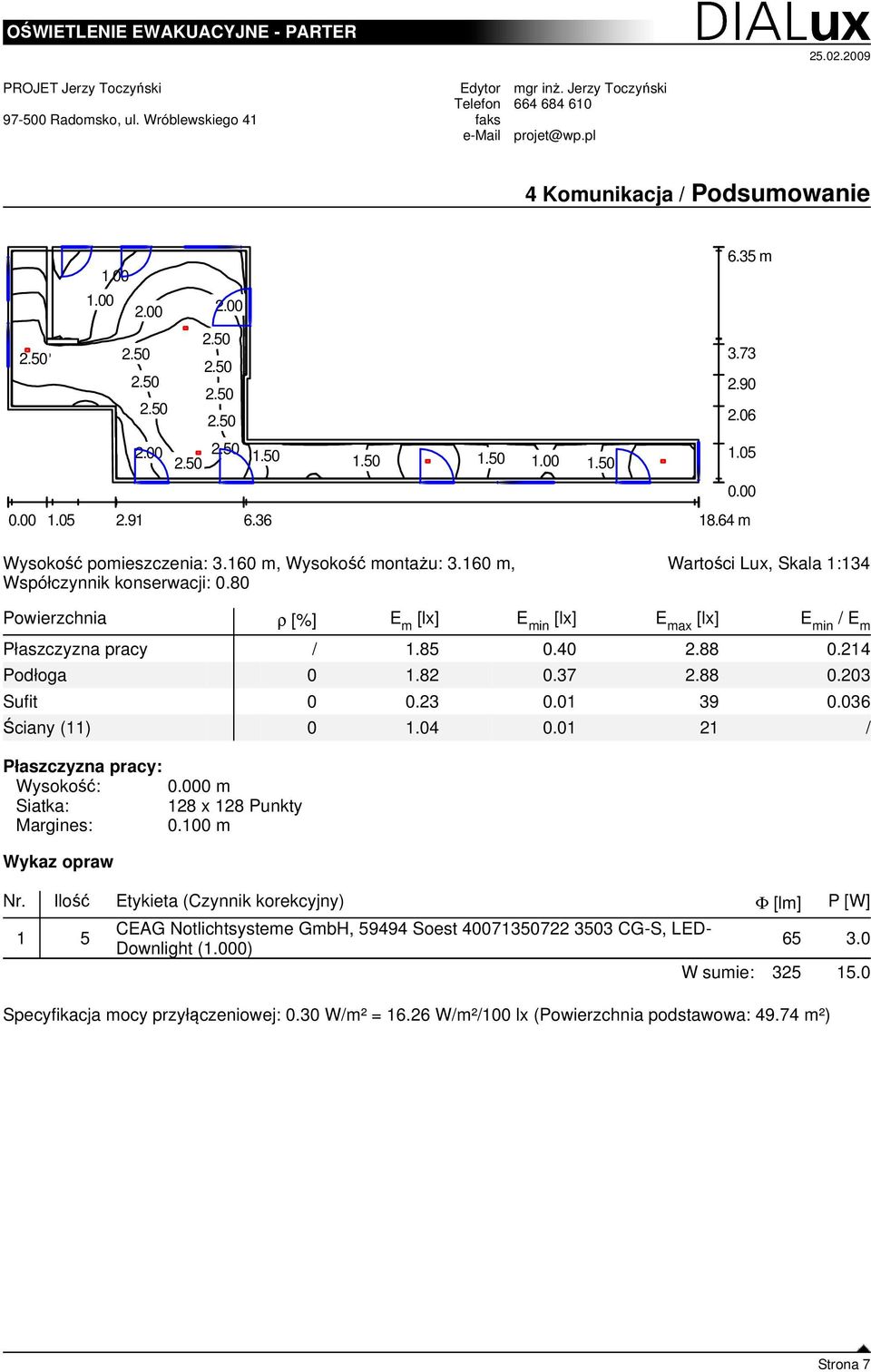

![64 m Wartości Lux, Skala :34 Powierzchnia ρ [%] E m [lx] E min [lx] E max [lx] E min / E m Płaszczyzna pracy /.85 0.40 2.88 0.24 Podłoga 0.82 0.37 2.88 0.203 Sufit 0 0.23 0.0 39 0.036 Ściany () 0.](/docs-images/45/14537332/images/page_18.jpg "04 0.0 2 / Płaszczyzna pracy: Wysokość: 0.000 m Siatka: 28 x 28 Punkty Margines: 0.00 m Wykaz opraw Nr.")

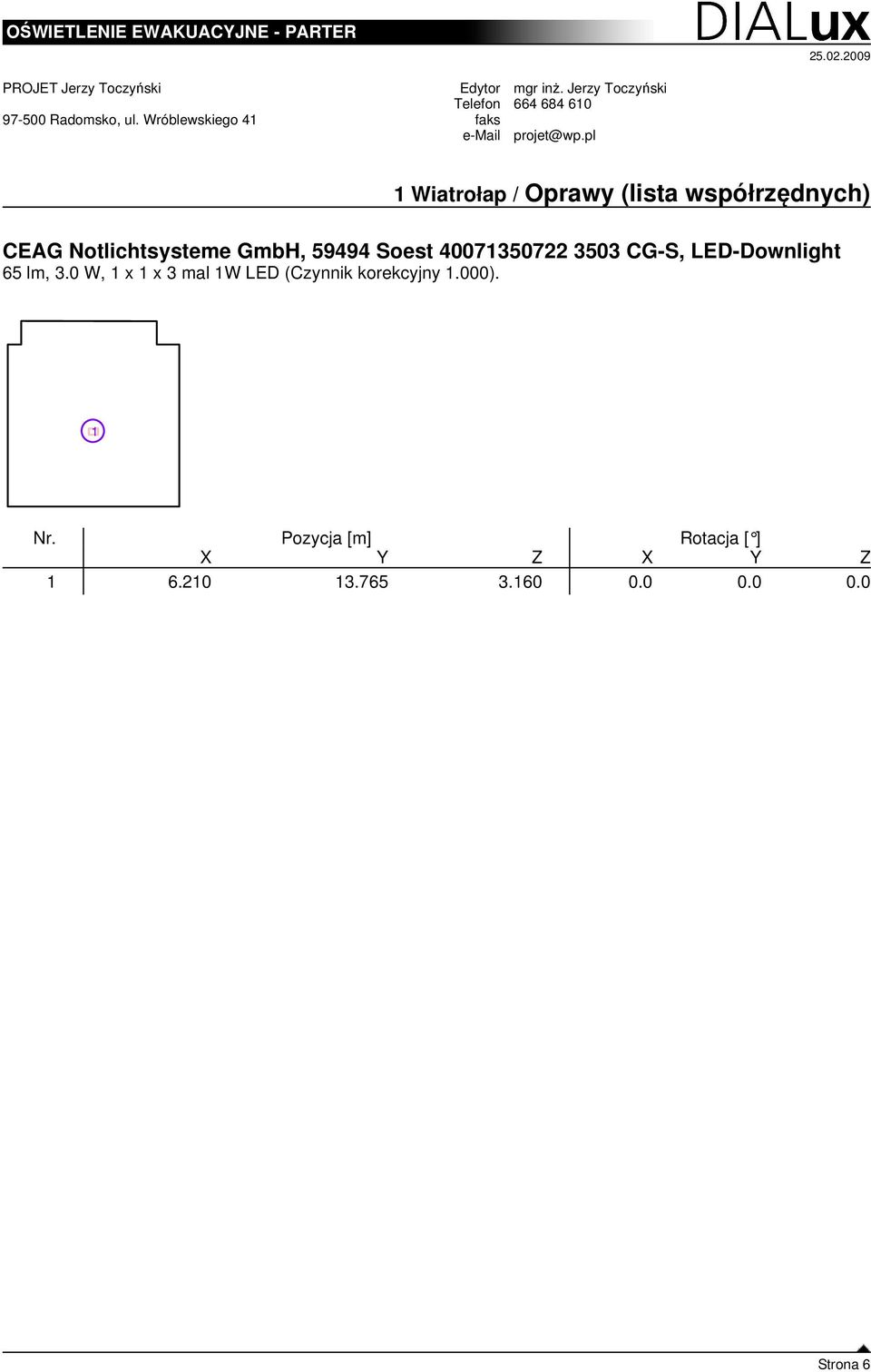

19 OŚWIETLENIE EWAKUACYJNE - PARTER Radomsko, ul. Wróblewskiego 4 4 Komunikacja / Oprawy (plan rozmieszczenia) 2.78 m m Skala : 34 Wykaz opraw Nr. Ilość Etykieta 5 CEAG Notlichtsysteme GmbH, Soest CG-S, LED-Downlight Strona 8

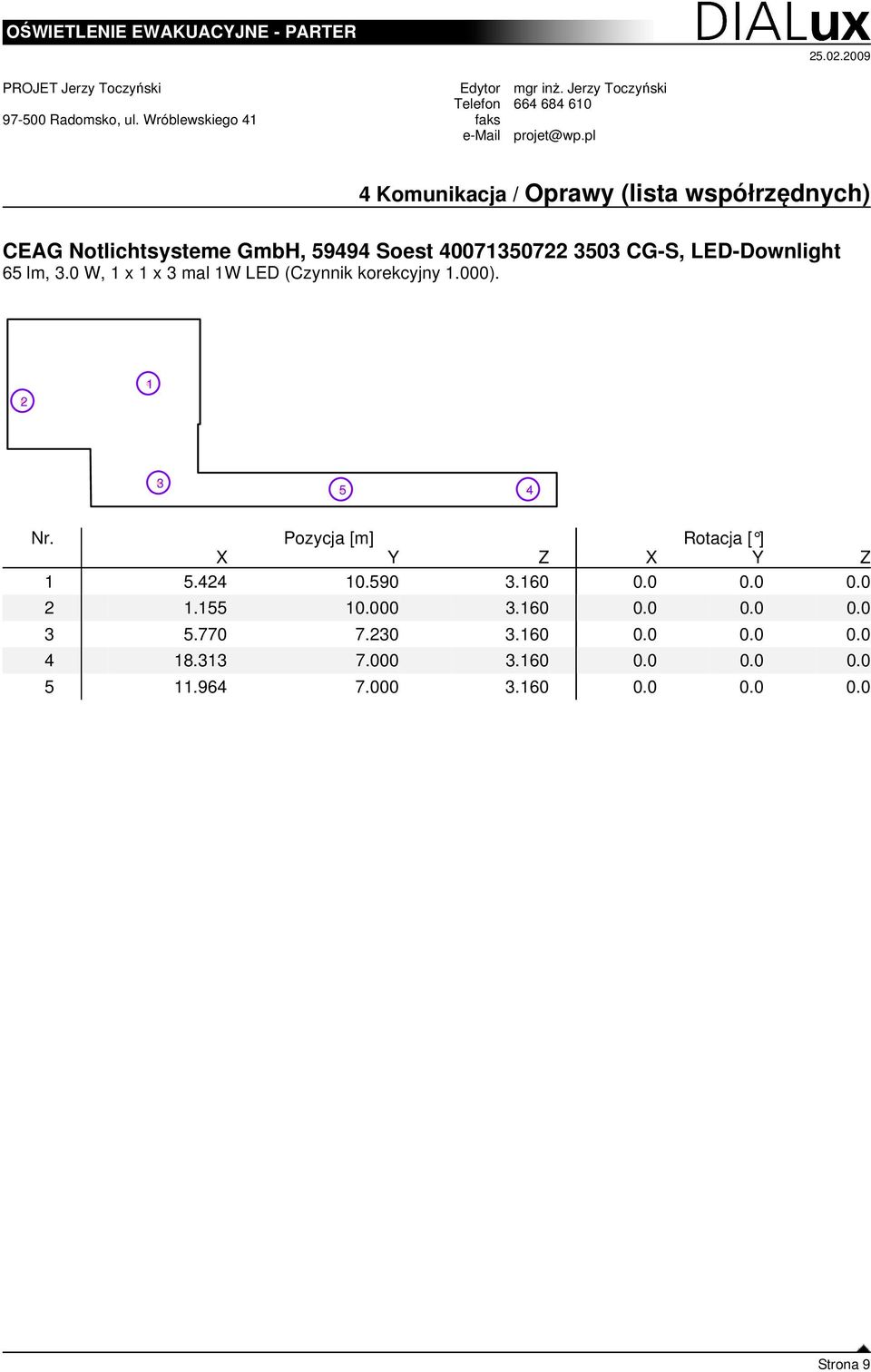

20 OŚWIETLENIE EWAKUACYJNE - PARTER Radomsko, ul. Wróblewskiego 4 4 Komunikacja / Oprawy (lista współrzędnych) CEAG Notlichtsysteme GmbH, Soest CG-S, LED-Downlight 65 lm, 3.0 W, x x 3 mal W LED (Czynnik korekcyjny.000) Nr. Pozycja [m] Rotacja [ ] X Y Z X Y Z Strona 9
21 OŚWIETLENIE EWAKUACYJNE - PARTER Radomsko, ul. Wróblewskiego 4 3 Świetlica / Podsumowanie 0.03 m m Wysokość pomieszczenia: 3.60 m, Wysokość montażu: 3.60 m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala :29 Powierzchnia ρ [%] E m [lx] E min [lx] E max [lx] E min / E m Płaszczyzna pracy / Podłoga Sufit Ściany (6) / Płaszczyzna pracy: Wysokość: m Siatka: 28 x 28 Punkty Margines: m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) Φ [lm] P [W] 2 CEAG Notlichtsysteme GmbH, Soest CG-S, LED- Downlight (.000) W sumie: Specyfikacja mocy przyłączeniowej: 0.09 W/m² = 6.65 W/m²/00 lx (Powierzchnia podstawowa: m²) Strona 0
22 OŚWIETLENIE EWAKUACYJNE - PARTER Radomsko, ul. Wróblewskiego 4 3 Świetlica / Oprawy (plan rozmieszczenia) 0.55 m m Skala : 68 Wykaz opraw Nr. Ilość Etykieta 2 CEAG Notlichtsysteme GmbH, Soest CG-S, LED-Downlight Strona
23 OŚWIETLENIE EWAKUACYJNE - PARTER Radomsko, ul. Wróblewskiego 4 3 Świetlica / Oprawy (lista współrzędnych) CEAG Notlichtsysteme GmbH, Soest CG-S, LED-Downlight 65 lm, 3.0 W, x x 3 mal W LED (Czynnik korekcyjny.000). 2 Nr. Pozycja [m] Rotacja [ ] X Y Z X Y Z Strona 2
24 OŚWIETLENIE EWAKUACYJNE - PARTER Radomsko, ul. Wróblewskiego 4 6 Wiatrołap / Podsumowanie.33 m Wysokość pomieszczenia: 3.60 m, Wysokość montażu: 3.60 m, Współczynnik konserwacji: m Wartości Lux, Skala :2 Powierzchnia ρ [%] E m [lx] E min [lx] E max [lx] E min / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 32 x 8 Punkty m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) Φ [lm] P [W] CEAG Notlichtsysteme GmbH, Soest CG-S, LED- Downlight (.000) W sumie: Specyfikacja mocy przyłączeniowej: 0.78 W/m² = W/m²/00 lx (Powierzchnia podstawowa: 3.83 m²) Strona 3
25 OŚWIETLENIE EWAKUACYJNE - PARTER Radomsko, ul. Wróblewskiego 4 6 Wiatrołap / Oprawy (plan rozmieszczenia) 5.85 m m Skala : 2 Wykaz opraw Nr. Ilość Etykieta CEAG Notlichtsysteme GmbH, Soest CG-S, LED-Downlight Strona 4
26 OŚWIETLENIE EWAKUACYJNE - PARTER Radomsko, ul. Wróblewskiego 4 6 Wiatrołap / Oprawy (lista współrzędnych) CEAG Notlichtsysteme GmbH, Soest CG-S, LED-Downlight 65 lm, 3.0 W, x x 3 mal W LED (Czynnik korekcyjny.000). Nr. Pozycja [m] Rotacja [ ] X Y Z X Y Z Strona 5
27 OŚWIETLENIE EWAKUACYJNE - PARTER Radomsko, ul. Wróblewskiego 4 7 komunikacja / Podsumowanie 8.38 m m Wysokość pomieszczenia: 3.60 m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala :08 Powierzchnia ρ [%] E m [lx] E min [lx] E max [lx] E min / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 28 x 64 Punkty 0.00 m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) Φ [lm] P [W] 3 CEAG Notlichtsysteme GmbH, Soest CG-S, LED- Downlight (.000) W sumie: Specyfikacja mocy przyłączeniowej: 0.37 W/m² = 5.83 W/m²/00 lx (Powierzchnia podstawowa: 24.3 m²) Strona 6
28 OŚWIETLENIE EWAKUACYJNE - PARTER Radomsko, ul. Wróblewskiego 4 7 komunikacja / Oprawy (plan rozmieszczenia) 4.38 m m Skala : 57 Wykaz opraw Nr. Ilość Etykieta 3 CEAG Notlichtsysteme GmbH, Soest CG-S, LED-Downlight Strona 7
29 OŚWIETLENIE EWAKUACYJNE - PARTER Radomsko, ul. Wróblewskiego 4 7 komunikacja / Oprawy (lista współrzędnych) CEAG Notlichtsysteme GmbH, Soest CG-S, LED-Downlight 65 lm, 3.0 W, x x 3 mal W LED (Czynnik korekcyjny.000). 2 3 Nr. Pozycja [m] Rotacja [ ] X Y Z X Y Z Strona 8
30 OŚWIETLENIE EWAKUACYJNE - PARTER Radomsko, ul. Wróblewskiego 4 8 Hall / Podsumowanie 3.77 m m Wysokość pomieszczenia: 3.60 m, Wysokość montażu: 3.60 m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala :49 Powierzchnia ρ [%] E m [lx] E min [lx] E max [lx] E min / E m Płaszczyzna pracy / Podłoga Sufit Ściany (0) / Płaszczyzna pracy: Wysokość: m Siatka: 28 x 28 Punkty Margines: m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) Φ [lm] P [W] 2 CEAG Notlichtsysteme GmbH, Soest CG-S, LED- Downlight (.000) W sumie: Specyfikacja mocy przyłączeniowej: 0.27 W/m² =.46 W/m²/00 lx (Powierzchnia podstawowa: 22.2 m²) Strona 9
31 OŚWIETLENIE EWAKUACYJNE - PARTER Radomsko, ul. Wróblewskiego 4 8 Hall / Oprawy (plan rozmieszczenia) 8.86 m m Skala : 43 Wykaz opraw Nr. Ilość Etykieta 2 CEAG Notlichtsysteme GmbH, Soest CG-S, LED-Downlight Strona 20
32 OŚWIETLENIE EWAKUACYJNE - PARTER Radomsko, ul. Wróblewskiego 4 8 Hall / Oprawy (lista współrzędnych) CEAG Notlichtsysteme GmbH, Soest CG-S, LED-Downlight 65 lm, 3.0 W, x x 3 mal W LED (Czynnik korekcyjny.000). 2 Nr. Pozycja [m] Rotacja [ ] X Y Z X Y Z Strona 2
33 OŚWIETLENIE EWAKUACYJNE - PIĘTRO Nazwa inwestycji: Zmiana sposobu użytkowania budynku administracyjno-socjalnego na Środowiskowy Dom Samopomocy Adres inwestycji: Radomsko, ul. Stara Droga 85 Inwestor: MOPS w Radomsku Adres Inwestora: Radomsko, ul. Kościuszki 2A Data: Edytor: mgr inż. Jerzy Toczyński
34 OŚWIETLENIE EWAKUACYJNE - PIĘTRO Radomsko, ul. Wróblewskiego 4 Spis treści OŚWIETLENIE EWAKUACYJNE - PIĘTRO Strona tytułowa projektu Spis treści 2 Lista opraw 3 Świetlica, TV Podsumowanie 4 Oprawy (plan rozmieszczenia) 5 Oprawy (lista współrzędnych) 6 2 Komunikacja Podsumowanie 7 Oprawy (plan rozmieszczenia) 8 Oprawy (lista współrzędnych) 9 Strona 2
35 OŚWIETLENIE EWAKUACYJNE - PIĘTRO Radomsko, ul. Wróblewskiego 4 OŚWIETLENIE EWAKUACYJNE - PIĘTRO / Lista opraw 3 Ilość CEAG Notlichtsysteme GmbH, Soest CG-S, LED-Downlight Numer artykułu: Strumień świetlny opraw: 65 lm Moc opraw: 3.0 W Klasyfikacja oświetleń CIE: 96 Kod Flux CIE: Wyposażenie: x 3 mal W LED (Czynnik korekcyjny.000). Ilustracje oświetleń znajdziesz w naszym katalogu oświetleń. Strona 3
36 OŚWIETLENIE EWAKUACYJNE - PIĘTRO Radomsko, ul. Wróblewskiego 4 Świetlica, TV / Podsumowanie 6.67 m Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: m Wartości Lux, Skala :86 Powierzchnia ρ [%] E m [lx] E min [lx] E max [lx] E min / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: m Siatka: 28 x 28 Punkty Margines: m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) Φ [lm] P [W] 2 CEAG Notlichtsysteme GmbH, Soest CG-S, LED- Downlight (.000) W sumie: Specyfikacja mocy przyłączeniowej: 0.4 W/m² =.48 W/m²/00 lx (Powierzchnia podstawowa: m²) Strona 4
37 OŚWIETLENIE EWAKUACYJNE - PIĘTRO Radomsko, ul. Wróblewskiego 4 Świetlica, TV / Oprawy (plan rozmieszczenia) 6.67 m m Skala : 77 Wykaz opraw Nr. Ilość Etykieta 2 CEAG Notlichtsysteme GmbH, Soest CG-S, LED-Downlight Strona 5
38 OŚWIETLENIE EWAKUACYJNE - PIĘTRO Radomsko, ul. Wróblewskiego 4 Świetlica, TV / Oprawy (lista współrzędnych) CEAG Notlichtsysteme GmbH, Soest CG-S, LED-Downlight 65 lm, 3.0 W, x x 3 mal W LED (Czynnik korekcyjny.000). 2 Nr. Pozycja [m] Rotacja [ ] X Y Z X Y Z Strona 6
39 OŚWIETLENIE EWAKUACYJNE - PIĘTRO Radomsko, ul. Wróblewskiego 4 2 Komunikacja / Podsumowanie 7.48 m m Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala :97 Powierzchnia ρ [%] E m [lx] E min [lx] E max [lx] E min / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: Wykaz opraw m 28 x 64 Punkty m UGR Wzdłuż- W poprzek do osi oświetlenia Lewa ściana >30 >30 Dolna ściana >30 >30 (CIE, SHR = 0.25.) Nr. Ilość Etykieta (Czynnik korekcyjny) Φ [lm] P [W] CEAG Notlichtsysteme GmbH, Soest CG-S, LED- Downlight (.000) W sumie: Specyfikacja mocy przyłączeniowej: 0.4 W/m² =.35 W/m²/00 lx (Powierzchnia podstawowa: 2.54 m²) Strona 7
40 OŚWIETLENIE EWAKUACYJNE - PIĘTRO Radomsko, ul. Wróblewskiego 4 2 Komunikacja / Oprawy (plan rozmieszczenia).9 m m Skala : 5 Wykaz opraw Nr. Ilość Etykieta CEAG Notlichtsysteme GmbH, Soest CG-S, LED-Downlight Strona 8
41 OŚWIETLENIE EWAKUACYJNE - PIĘTRO Radomsko, ul. Wróblewskiego 4 2 Komunikacja / Oprawy (lista współrzędnych) CEAG Notlichtsysteme GmbH, Soest CG-S, LED-Downlight 65 lm, 3.0 W, x x 3 mal W LED (Czynnik korekcyjny.000). Nr. Pozycja [m] Rotacja [ ] X Y Z X Y Z Strona 9
42 OŚWIETLENIE EWAKUACYJNE - PIWNICE Nazwa inwestycji: Zmiana sposobu użytkowania budynku administracyjno-socjalnego na Środowiskowy Dom Samopomocy Adres inwestycji: Radomsko, ul. Stara Droga 85 Inwestor: MOPS w Radomsku Adres Inwestora: RAdomsko, ul. Kościuszki 2A Data: Edytor: mgr inż. Jerzy Toczyński
43 OŚWIETLENIE EWAKUACYJNE - PIWNICE Radomsko, ul. Wroblewskiego 4 Spis treści OŚWIETLENIE EWAKUACYJNE - PIWNICE Strona tytułowa projektu Spis treści 2 Lista opraw 3 4 Hall Podsumowanie 4 Oprawy (plan rozmieszczenia) 5 Oprawy (lista współrzędnych) 6 2 Komunikacja Podsumowanie 7 Oprawy (plan rozmieszczenia) 8 Oprawy (lista współrzędnych) 9 25 Komunikacja Podsumowanie 0 Oprawy (plan rozmieszczenia) Oprawy (lista współrzędnych) 2 26 Schody Podsumowanie 3 Oprawy (plan rozmieszczenia) 4 Oprawy (lista współrzędnych) 5 Strona 2
44 OŚWIETLENIE EWAKUACYJNE - PIWNICE Radomsko, ul. Wroblewskiego 4 OŚWIETLENIE EWAKUACYJNE - PIWNICE / Lista opraw 2 Ilość CEAG Notlichtsysteme GmbH, Soest CG-S, LED-Downlight Numer artykułu: Strumień świetlny opraw: 65 lm Moc opraw: 3.0 W Klasyfikacja oświetleń CIE: 96 Kod Flux CIE: Wyposażenie: x 3 mal W LED (Czynnik korekcyjny.000). Ilustracje oświetleń znajdziesz w naszym katalogu oświetleń. Strona 3
45 OŚWIETLENIE EWAKUACYJNE - PIWNICE Radomsko, ul. Wroblewskiego 4 4 Hall / Podsumowanie 5.46 m m Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala :7 Powierzchnia ρ [%] E m [lx] E min [lx] E max [lx] E min / E m Płaszczyzna pracy / Podłoga Sufit Ściany (8) / Płaszczyzna pracy: Wysokość: m Siatka: 28 x 28 Punkty Margines: m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) Φ [lm] P [W] CEAG Notlichtsysteme GmbH, Soest CG-S, LED- Downlight (.000) W sumie: Specyfikacja mocy przyłączeniowej: 0.0 W/m² = 6.89 W/m²/00 lx (Powierzchnia podstawowa: 3.26 m²) Strona 4
46 OŚWIETLENIE EWAKUACYJNE - PIWNICE Radomsko, ul. Wroblewskiego 4 4 Hall / Oprawy (plan rozmieszczenia) 4.50 m m Skala : 42 Wykaz opraw Nr. Ilość Etykieta CEAG Notlichtsysteme GmbH, Soest CG-S, LED-Downlight Strona 5
47 OŚWIETLENIE EWAKUACYJNE - PIWNICE Radomsko, ul. Wroblewskiego 4 4 Hall / Oprawy (lista współrzędnych) CEAG Notlichtsysteme GmbH, Soest CG-S, LED-Downlight 65 lm, 3.0 W, x x 3 mal W LED (Czynnik korekcyjny.000). Nr. Pozycja [m] Rotacja [ ] X Y Z X Y Z Strona 6
48 OŚWIETLENIE EWAKUACYJNE - PIWNICE Radomsko, ul. Wroblewskiego 4 2 Komunikacja / Podsumowanie m m Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala :02 Powierzchnia ρ [%] E m [lx] E min [lx] E max [lx] E min / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 28 x 64 Punkty m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) Φ [lm] P [W] 2 CEAG Notlichtsysteme GmbH, Soest CG-S, LED- Downlight (.000) W sumie: Specyfikacja mocy przyłączeniowej: 0.26 W/m² = 2.7 W/m²/00 lx (Powierzchnia podstawowa: m²) Strona 7
49 OŚWIETLENIE EWAKUACYJNE - PIWNICE Radomsko, ul. Wroblewskiego 4 2 Komunikacja / Oprawy (plan rozmieszczenia) 4.35 m m Skala : 54 Wykaz opraw Nr. Ilość Etykieta 2 CEAG Notlichtsysteme GmbH, Soest CG-S, LED-Downlight Strona 8
50 OŚWIETLENIE EWAKUACYJNE - PIWNICE Radomsko, ul. Wroblewskiego 4 2 Komunikacja / Oprawy (lista współrzędnych) CEAG Notlichtsysteme GmbH, Soest CG-S, LED-Downlight 65 lm, 3.0 W, x x 3 mal W LED (Czynnik korekcyjny.000). 2 Nr. Pozycja [m] Rotacja [ ] X Y Z X Y Z Strona 9
51 OŚWIETLENIE EWAKUACYJNE - PIWNICE Radomsko, ul. Wroblewskiego 4 25 Komunikacja / Podsumowanie m Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: m Wartości Lux, Skala :229 Powierzchnia ρ [%] E m [lx] E min [lx] E max [lx] E min / E m Płaszczyzna pracy / Podłoga Sufit Ściany (38) / Płaszczyzna pracy: Wysokość: m Siatka: 28 x 28 Punkty Margines: 0.00 m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) Φ [lm] P [W] 8 CEAG Notlichtsysteme GmbH, Soest CG-S, LED- Downlight (.000) W sumie: Specyfikacja mocy przyłączeniowej: 0.30 W/m² = 5.02 W/m²/00 lx (Powierzchnia podstawowa: m²) Strona 0
52 OŚWIETLENIE EWAKUACYJNE - PIWNICE Radomsko, ul. Wroblewskiego 4 25 Komunikacja / Oprawy (plan rozmieszczenia).60 m m Skala : 229 Wykaz opraw Nr. Ilość Etykieta 8 CEAG Notlichtsysteme GmbH, Soest CG-S, LED-Downlight Strona
53 OŚWIETLENIE EWAKUACYJNE - PIWNICE Radomsko, ul. Wroblewskiego 4 25 Komunikacja / Oprawy (lista współrzędnych) CEAG Notlichtsysteme GmbH, Soest CG-S, LED-Downlight 65 lm, 3.0 W, x x 3 mal W LED (Czynnik korekcyjny.000) Nr. Pozycja [m] Rotacja [ ] X Y Z X Y Z Strona 2
54 OŚWIETLENIE EWAKUACYJNE - PIWNICE Radomsko, ul. Wroblewskiego 4 26 Schody / Podsumowanie m m Wysokość pomieszczenia: m, Wysokość montażu: m, Współczynnik konserwacji: 0.80 Wartości Lux, Skala :33 Powierzchnia ρ [%] E m [lx] E min [lx] E max [lx] E min / E m Płaszczyzna pracy / Podłoga Sufit Ściany (4) / Płaszczyzna pracy: Wysokość: Siatka: Margines: m 64 x 6 Punkty 0.00 m Wykaz opraw Nr. Ilość Etykieta (Czynnik korekcyjny) Φ [lm] P [W] CEAG Notlichtsysteme GmbH, Soest CG-S, LED- Downlight (.000) W sumie: Specyfikacja mocy przyłączeniowej: 0.65 W/m² = W/m²/00 lx (Powierzchnia podstawowa: 4.6 m²) Strona 3
55 OŚWIETLENIE EWAKUACYJNE - PIWNICE Radomsko, ul. Wroblewskiego 4 26 Schody / Oprawy (plan rozmieszczenia) 2.75 m m.72 Skala : 33 Wykaz opraw Nr. Ilość Etykieta CEAG Notlichtsysteme GmbH, Soest CG-S, LED-Downlight Strona 4
56 OŚWIETLENIE EWAKUACYJNE - PIWNICE Radomsko, ul. Wroblewskiego 4 26 Schody / Oprawy (lista współrzędnych) CEAG Notlichtsysteme GmbH, Soest CG-S, LED-Downlight 65 lm, 3.0 W, x x 3 mal W LED (Czynnik korekcyjny.000). Nr. Pozycja [m] Rotacja [ ] X Y Z X Y Z Strona 5
57
58
59
60
