1 Z A W A R T O Ś Ć O P R A C O W A N I A I OPIS TECHNICZNY 1. Dane ogólne CZĘŚĆ OPISOWA 2. Podstawa opracowania 3. Przedmiot opracowania 4. Ogólna charakterystyka obiektu 5. Podstawowe obciąŝenia przyjęte w projekcie 6. Normy obciąŝeń i wymiarowania 7. Opis przyjętych rozwiązań konstrukcyjnych 8. Zabezpieczenia antykorozyjne i przeciwpoŝarowe 9. Informacja do planu bezpieczeństwa i ochrony zdrowia

Podstawowe obciąŝenia przyjęte w projekcie 6. Normy obciąŝeń i wymiarowania 7.

2 O P I S T E C H N I C Z N Y 1. Dane ogólne Inwestor: NADLEŚNICTWO GOŁDAP ul. 1-go Maja Gołdap Adres budowy: Dz. Nr geod. 1972, Gołdap 2. Podstawa opracowania 2.1. Wytyczne budowlane Inwestora 2.2. Polskie normy, przepisy i literatura techniczna. 3. Przedmiot opracowania Przedmiotem opracowania jest projekt budynku gospodarczego w postaci trzech wiat o konstrukcji drewnianej. 4. Ogólna charakterystyka obiektu - rodzaj zabudowy: wolnostojąca; - ilość kondygnacji: 1; - ilość wiat: 3; - rozstaw wiat: 1,5m - konstrukcja: szkieletowa drewniana; - usztywnienia: miecze oraz belki ; - szer. wiaty: 4,80 m; - dach: lekki, drewniany na płatwiach, pokryty gontem bitumicznym; - słupy drewniane 15x15cm; - fundamenty: - stopy monolityczne wylewane na budowie; 5. Podstawowe obciążenia przyjęte w projekcie W projekcie przyjęto następujące wielkości obciąŝeń, występujące: obiekcie: śnieg: 4. strefa wg PN-80/B-02010/Az1 Q k = 1,50kN/m 2, y f = 1,5, wiatr: 1 strefa wg PN-77/B q k = 0,3 kn/m 2, y f = 1,5

Ogólna charakterystyka obiektu - rodzaj zabudowy: wolnostojąca; - ilość kondygnacji: 1; - ilość wiat: 3; - rozstaw wiat: 1,5m - konstrukcja: szkieletowa drewniana; - usztywnienia: miecze oraz belki ;

3 6.Normy obciąŝeń i wymiarowania PN-90/B Projekty budowlane. Obliczenia statyczne. ObciąŜenia PN-82/B ObciąŜenia budowli. Zasady ustalania wartości. PN-82/B ObciąŜenia budowli. ObciąŜenia stałe. PN-82/B ObciąŜenia budowli. ObciąŜenia zmienne technologiczne. Podstawowe obciąŝenia technologiczne i montaŝowe. PN-80/B-02010/Az1 - ObciąŜenia w obliczeniach statycznych. ObciąŜenie śniegiem. PN-77/B ObciąŜenia w obliczeniach statycznych. ObciąŜenie wiatrem. PN-88/B ObciąŜenia budowli. ObciąŜenia gruntem. PN-81/B Gruntu budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie. PN-90/B Konstrukcje stalowe. Obliczenia statyczne i projektowanie. PN-B-03264: Konstrukcje betonowe, śelbetowe i spręŝone. Obliczenia statyczne i projektowanie. PN-82/B Antykorozyjne zabezpieczenia w budownictwie. Konstrukcje betonowe i Ŝelbetowe. Podstawowe zasady projektowania. PN-91/B Antykorozyjne zabezpieczenia w budownictwie. Konstrukcje betonowe i Ŝelbetowe. Zabezpieczenia powierzchniowe. Zasady doboru. PN-B-06200: Konstrukcje stalowe budowlane. Warunki wykonania i odbioru. Wymagania podstawowe. Warunki techniczne wykonania i odbioru robót budowlano-montaŝowych. PN-B Konstrukcje drewniane - Obliczenia statyczne i projektowanie. Przepisy BHP Roboty budowlane wykonywać pod nadzorem osoby uprawnionej zgodnie z przepisami BHP i sztuką budowlaną. 7. Opis przyjętych rozwiązań konstrukcyjnych FUNDAMENTY Podstawowymi elementami konstrukcji fundamentów są stopy fundamentowe monolityczne. Wszystkie elementy fundamentów zbrojone stalą RB500W oraz St3S strzemiona kielichów. Beton B-20 Pod fundamentami warstwa betonu podkładowego B10 grub. 10cm. Minimalna otulina prętów zbrojenia 3cm. Poziomy posadowienia stóp: -0.70m,poniŜej poziomu istniejącego terenu. Jako poziom ±0.00 przyjęto poziom nawierzchni z kostki betonowej. SŁUPY Zaprojektowano słupy drewniane 15x15cm z drewna klasy C24.

ObciąŜenie śniegiem. PN-77/B-02011 - ObciąŜenia w obliczeniach statycznych. ObciąŜenie wiatrem. PN-88/B-02014 - ObciąŜenia budowli. ObciąŜenia gruntem. PN-81/B-03020 - Gruntu budowlane.

4 KONSTRUKCJA DACHU Konstrukcję dachu stanowią dźwigary belkowe (krawęŝnice) z płatwiami oraz pełnym odeskowaniem. Warstwę wykończeniową stanowi gont bitumiczny. PRZEKRYCIE DACHOWE Przekrycie dachowe stanowi gont bitumiczny w kolorze Quarry Grey. 8. Zabezpieczenie antykorozyjne i przeciwpoŝarowe Zabezpieczenie antykorozyjne powierzchni betonowych zagłębionych w gruncie Konstrukcyjne elementy fundamentowe zaprojektowano z betonu B20. Elementy te naleŝy osłonić warstwą izolacji przeciwwilgociowej. Na dnie wykopów fundamentowych naleŝy wykonać min. 5cm podkład z betonu B10, na którym naleŝy ułoŝyć izolację przeciwwilgociową. Zasypanie fundamentów budynku prowadzić naleŝy w taki sposób, aby nie uszkodzić powłok izolacyjnych. Do zasypywania nie wolno uŝywać gruzu, a w bezpośrednim sąsiedztwie warstw izolacyjnych obsypywanie naleŝy prowadzić ręcznie, zwracając uwagę, aby nie spowodować oderwania się izolacji od podłoŝa. Zabezpieczenie antykorozyjne i przeciwpoŝarowe konstrukcji Ŝelbetowych W elementach Ŝelbetowych pręty zbrojeniowe naleŝy osłonić otuliną betonową. Dolna otulina fundamentów została zaprojektowana o wymiarze 50mm, a na pozostałych powierzchniach naleŝy wykonać otulinę o wymiarze min. 30mm. Zabezpieczenie antykorozyjne i przeciwpoŝarowe konstrukcji stalowych Wszystkie stalowe elementy konstrukcyjne naleŝy odpowiednio zabezpieczyć przed korozją. Rekomendowana metoda zabezpieczenia jest cynkowanie ogniowe. 9. Informacja dotycząca planu bezpieczeństwa i ochrony zdrowia Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów W ramach realizacji przedsięwzięcia związanego z budową zadaszenia przewiduje się wykonanie następujących robót konstrukcyjnych: - Roboty związane z wykonaniem fundamentów; - Roboty związane z wykonaniem drewnianego szkieletu konstrukcyjnego; - Roboty związane z wykonaniem drewnianej konstrukcji dachu.

Zabezpieczenie antykorozyjne i przeciwpoŝarowe Zabezpieczenie antykorozyjne powierzchni betonowych zagłębionych w gruncie Konstrukcyjne elementy fundamentowe zaprojektowano z betonu B20.

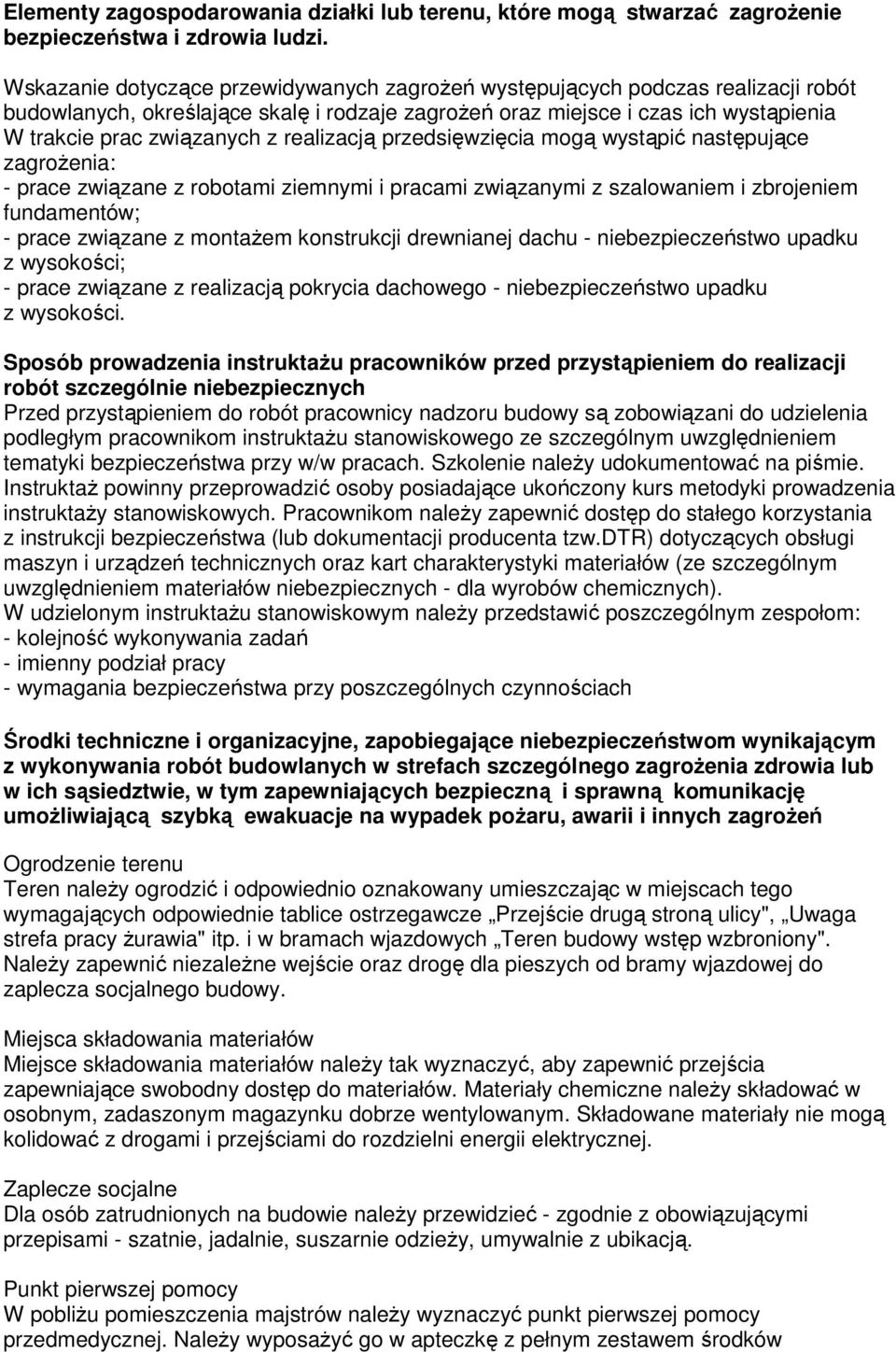

5 Elementy zagospodarowania działki lub terenu, które mogą stwarzać zagroŝenie bezpieczeństwa i zdrowia ludzi. Wskazanie dotyczące przewidywanych zagroŝeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagroŝeń oraz miejsce i czas ich wystąpienia W trakcie prac związanych z realizacją przedsięwzięcia mogą wystąpić następujące zagroŝenia: - prace związane z robotami ziemnymi i pracami związanymi z szalowaniem i zbrojeniem fundamentów; - prace związane z montaŝem konstrukcji drewnianej dachu - niebezpieczeństwo upadku z wysokości; - prace związane z realizacją pokrycia dachowego - niebezpieczeństwo upadku z wysokości. Sposób prowadzenia instruktaŝu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Przed przystąpieniem do robót pracownicy nadzoru budowy są zobowiązani do udzielenia podległym pracownikom instruktaŝu stanowiskowego ze szczególnym uwzględnieniem tematyki bezpieczeństwa przy w/w pracach. Szkolenie naleŝy udokumentować na piśmie. InstruktaŜ powinny przeprowadzić osoby posiadające ukończony kurs metodyki prowadzenia instruktaŝy stanowiskowych. Pracownikom naleŝy zapewnić dostęp do stałego korzystania z instrukcji bezpieczeństwa (lub dokumentacji producenta tzw.dtr) dotyczących obsługi maszyn i urządzeń technicznych oraz kart charakterystyki materiałów (ze szczególnym uwzględnieniem materiałów niebezpiecznych - dla wyrobów chemicznych). W udzielonym instruktaŝu stanowiskowym naleŝy przedstawić poszczególnym zespołom: - kolejność wykonywania zadań - imienny podział pracy - wymagania bezpieczeństwa przy poszczególnych czynnościach Środki techniczne i organizacyjne, zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagroŝenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację umoŝliwiającą szybką ewakuacje na wypadek poŝaru, awarii i innych zagroŝeń Ogrodzenie terenu Teren naleŝy ogrodzić i odpowiednio oznakowany umieszczając w miejscach tego wymagających odpowiednie tablice ostrzegawcze Przejście drugą stroną ulicy", Uwaga strefa pracy Ŝurawia" itp. i w bramach wjazdowych Teren budowy wstęp wzbroniony". NaleŜy zapewnić niezaleŝne wejście oraz drogę dla pieszych od bramy wjazdowej do zaplecza socjalnego budowy. Miejsca składowania materiałów Miejsce składowania materiałów naleŝy tak wyznaczyć, aby zapewnić przejścia zapewniające swobodny dostęp do materiałów. Materiały chemiczne naleŝy składować w osobnym, zadaszonym magazynku dobrze wentylowanym. Składowane materiały nie mogą kolidować z drogami i przejściami do rozdzielni energii elektrycznej. Zaplecze socjalne Dla osób zatrudnionych na budowie naleŝy przewidzieć - zgodnie z obowiązującymi przepisami - szatnie, jadalnie, suszarnie odzieŝy, umywalnie z ubikacją. Punkt pierwszej pomocy W pobliŝu pomieszczenia majstrów naleŝy wyznaczyć punkt pierwszej pomocy przedmedycznej. NaleŜy wyposaŝyć go w apteczkę z pełnym zestawem środków

realizacją przedsięwzięcia mogą wystąpić następujące zagroŝenia: - prace związane z robotami ziemnymi i pracami związanymi z szalowaniem i zbrojeniem fundamentów; - prace związane z montaŝem

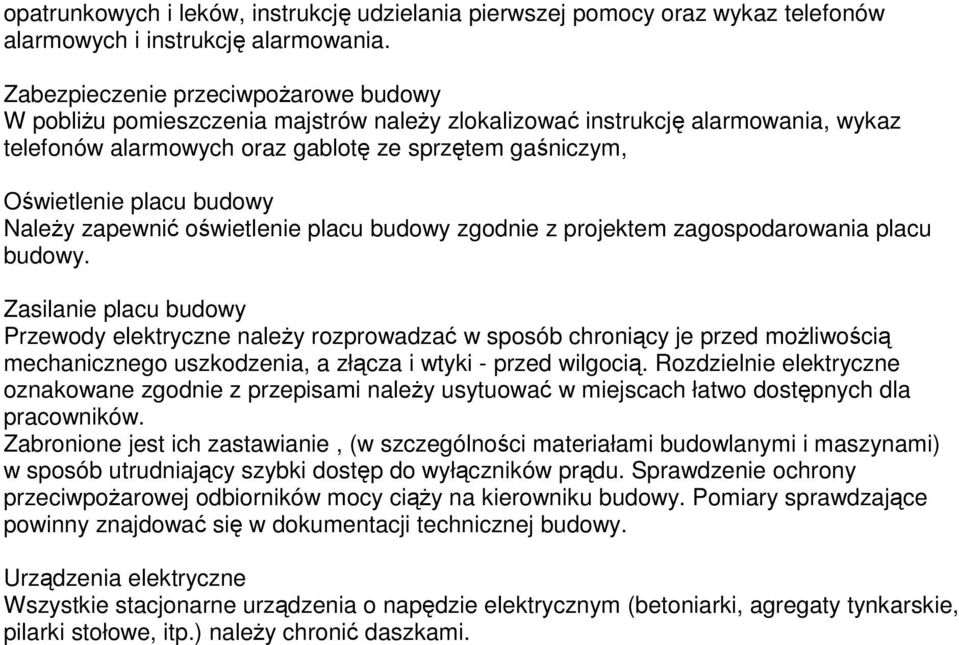

6 opatrunkowych i leków, instrukcję udzielania pierwszej pomocy oraz wykaz telefonów alarmowych i instrukcję alarmowania. Zabezpieczenie przeciwpoŝarowe budowy W pobliŝu pomieszczenia majstrów naleŝy zlokalizować instrukcję alarmowania, wykaz telefonów alarmowych oraz gablotę ze sprzętem gaśniczym, Oświetlenie placu budowy NaleŜy zapewnić oświetlenie placu budowy zgodnie z projektem zagospodarowania placu budowy. Zasilanie placu budowy Przewody elektryczne naleŝy rozprowadzać w sposób chroniący je przed moŝliwością mechanicznego uszkodzenia, a złącza i wtyki - przed wilgocią. Rozdzielnie elektryczne oznakowane zgodnie z przepisami naleŝy usytuować w miejscach łatwo dostępnych dla pracowników. Zabronione jest ich zastawianie, (w szczególności materiałami budowlanymi i maszynami) w sposób utrudniający szybki dostęp do wyłączników prądu. Sprawdzenie ochrony przeciwpoŝarowej odbiorników mocy ciąŝy na kierowniku budowy. Pomiary sprawdzające powinny znajdować się w dokumentacji technicznej budowy. Urządzenia elektryczne Wszystkie stacjonarne urządzenia o napędzie elektrycznym (betoniarki, agregaty tynkarskie, pilarki stołowe, itp.) naleŝy chronić daszkami.

budowy NaleŜy zapewnić oświetlenie placu budowy zgodnie z projektem zagospodarowania placu budowy.
