SPIS CAŁOŚCI DOKUMENTACJI: TOM I PROJEKT ZAGOSPODAROWANIA TERENU TOM II STWiOR TOM III KOSZTORYS TOM IV PRZEDMIAR

Transkrypt

1

2 SPIS CAŁOŚCI DOKUMENTACJI: TOM I PROJEKT ZAGOSPODAROWANIA TERENU TOM II STWiOR TOM III KOSZTORYS TOM IV PRZEDMIAR SPIS DOKUMENTACJI: A. ZAŁĄCZNIKI 1. Mapa do celów projektowych- str Plan BIOZ- str Uprawnienia projektantów str Oświadczenie projektantów str. 11 B. OPIS TECHNICZNY SPIS TREŚCI 1. INFORMACJE OGÓLNE PRZEDMIOT INWESTYCJI LOKALIZACJA PODSTAWA OPRACOWANIA CEL I ZAKRES OPRACOWANIA ZALECENIA OGÓLNE OPIS STANU ISTNIEJĄCEGO OCHRONA KONSERWATORSKA INWENTARYZACJA TERENU OPRACOWANIA DOKUMENTACJA FOTOGRAFICZNA OPIS PROJEKTOWANEGO ZAGOSPODAROWANIA TERENU UKSZTAŁTOWANIE TERENU URZĄDZENIA I WYPOSAŻENIE PLACU ZABAW NAWIERZCHNIE ZIELEŃ UWAGI DOSTĘP OSÓB NIEPEŁNOSPRAWNYCH ZESTAWIENIE POWIERZCHNI C. RYSUNKI K1. KONCEPCJA ZAGOSPODAROWANIA TERENU, 1:250 W1. WIZUALIZACJA, 1: INWENTARYZACJA STANU ISTNIEJĄCEGO I ROZBIÓRKI, 1: PROJEKT ZAGOSPODAROWANIA TERENU, 1: WYMIAROWANIE URZĄDZEŃ ZABAWOWYCH I MAŁEJ ARCHITEKTURY, 1: WYMIAROWANIE OGRODZENIA, 1: WYMIAROWANIE NAWIERZCHNI, 1: FUNDAMENTOWANIE URZĄDZEŃ ZABAWOWYCH I MAŁEJ ARCKITEKTURY, 1:20 7. NAWIERZCHNIE- PRZEKRÓJ, 1:10 8. DOBÓR ZIELENI, 1:250 2

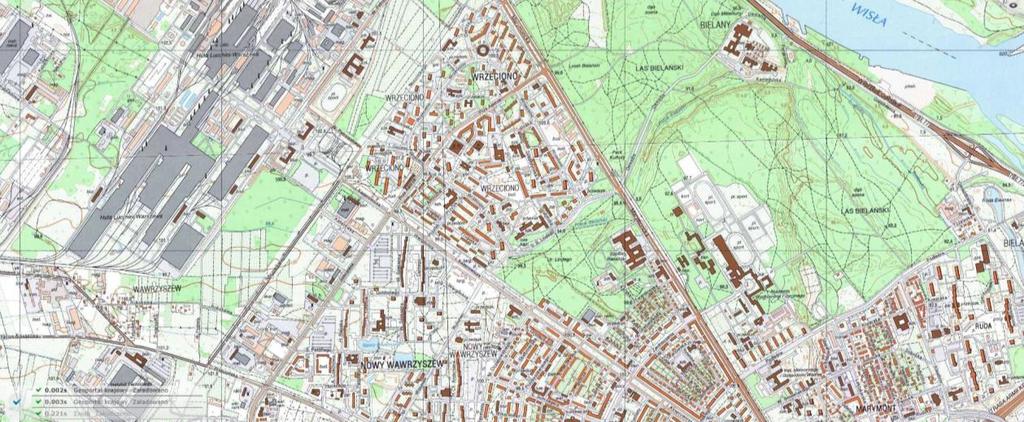

3 B. OPIS TECHNICZNY 1. INFORMACJE OGÓLNE 1.1. PRZEDMIOT INWESTYCJI Przedmiotem inwestycji jest wykonanie nowego placu zabaw, pomiędzy budynkami przy ul. Przy Agorze 5, 5a i 7, na terenie Dzielnicy Bielany. Inwestycja obejmuje zakup nowych urządzeń zabawowych, małej architektury w postaci ławek i koszy, ogrodzenia panelowego z dwiema furtkami, nasadzenia krzewów i jednego drzewa, oraz umiejscowienia wszystkich elementów zabawowych na nawierzchni amortyzującej upadek w postaci nawierzchni wylewanej poliuretanowej LOKALIZACJA Przedmiotowy teren opracowania znajduje się w Warszawie Dzielnicy Bielany, przy ulicy Przy Agorze w pobliżu skrzyżowania z ulicą Wrzeciono, na części działki ewidencyjnej nr 112/11 w obrębie PODSTAWA OPRACOWANIA Ryc.1. Lokalizacja placu zabaw [źródło: Inwestorem jest: MIASTO STOŁECZNE WARSZAWA Dzielnica Bielany ul. S. Żeromskiego Warszawa Materiałami wyjściowymi do sporządzenia projektu były: - Umowa zawarta pomiędzy Miastem Stołecznym Warszawa w Dzielnicy Bielany dnia r. a pracownią projektową POROST MR Sp. z o. o.; - Mapa do celów projektowych; - Wytyczne Inwestora; - Wizja lokalna i materiał własny; - Aktualne przepisy i normy 1.4. CEL I ZAKRES OPRACOWANIA Celem niniejszego opracowania jest budowa nowego placu zabaw pomiędzy budynkami Przy Agorze 5, 5a i 7, na terenie Dzielnicy Bielany w Warszawie, na podstawie dokumentacji projektowej wykonawczej zawierającej załączniki, część opisową i graficzną w postaci rysunków. 12

4 Zakres opracowania: - demontaż i ponowny montaż w miejscu inwestycji (po drugiej stronie chodnika) trzepaka; - demontaż nawierzchni pod trzepakiem; - usytuowanie w terenie nowoprojektowanych urządzeń zabawowych, tablicy z regulaminem, ławek i koszy na śmieci; - wytyczenie nawierzchni bezpiecznej wylewanej poliuretanowej; - wytyczenie chodnika z kostki betonowej; - wytyczenie ogrodzenia panelowego z dwiema bramkami; - nasadzenia krzewów i drzewa ZALECENIA OGÓLNE Certyfikaty i atesty. Wszystkie materiały, instalowane elementy małej architektury i urządzenia muszą posiadać odpowiednie certyfikaty i atesty dopuszczenia do stosowania na rynku polskim od odpowiednich instytucji zgodnie z obowiązującymi przepisami. Prace budowlane. Wszelkie prace należy prowadzić zgodnie z dokumentacją techniczną i sztuką budowlaną obowiązującymi normami, wymogami technicznymi oraz warunkami technicznymi wykonywania robót. Prace te mogą być wykonywane tylko na obszarze objętym Inwestycją, a po zakończeniu teren budowy należy doprowadzić do należytego stanu i porządku. 2. OPIS STANU ISTNIEJĄCEGO 2.1. OCHRONA KONSERWATORSKA Nie dotyczy INWENTARYZACJA TERENU OPRACOWANIA Teren opracowania otoczony jest budynkami mieszkalnymi. Od północy teren leży w bliskości budynku Przy Agorze 5, od wschodu z ul. Wrzeciono 42, od południa z Przy Agorze 5a, zaś od zachodu z budynkiem Przy Agorze 7. Przez obszar opracowania przebiega chodnik z płyt betonowych chodnikowych szarych o łącznej szerokości 1,0 m. Chodnik rozszerza się na niewielki placyk na którym zlokalizowany jest trzepak. Pozostała część terenu w całości porośnięta jest roślinnością trawiastą, po zachodniej i północnej stronie rosną drzewa liściaste (łącznie 5 sztuk). Sytuację na przedmiotowym terenie, zawarto w części rysunkowej na rys. nr UKSZTAŁTOWANIE TERENU Teren opracowania jest płaski w niewielkim spadkiem w kierunku południowym UKŁAD KOMUNIKACYJNY Przez teren opracowania przebiega chodnik z płyty betonowej szarej o wymiarze 50x50 cm. Zlokalizowany jest również niewielki placyk o wymiarach ~4,0x4,0 m, wykonany z tego samego materiału. 13

5 ROŚLINNOŚĆ Wzdłuż chodnika, w zachodniej części terenu opracowania, rosną dwa drzewa owocowe- jabłonie oraz jarząb szwedzki. W północnej części rośnie klon jawor, będący soliterem, zaś we wschodniej klon pospolity, tworzący aleję z drzewami zlokalizowanymi poza opracowaniem. Drzewa pozostawia się do adaptacji. L.p. Nazwa polska 1. Jarząb szwedzki Nazwa łacińska Sorbus intermedia Szerokość korony [m] Wysokość [m] Obwód na wys. 130 cm Uwagi Odrosty od podstawy pnia, pokrój nieregularny, liczne ślady po cięciach, posusz 10 5, możliwy niewielki ubytek wgłębny. Stan dobry 2. Jabłoń Malus sp Korona jednostronna rozwinięta nad chodnikiem, wycięty drugi przewodnik, ubytki w korze. Stad dobry 3. Jabłoń Malus sp Rozłożysta regularna korona, widoczne ślady po ułamanych przewodnikach, na wys. 2 m dwa przewodniki, listwa mrozowa. Stan bardzo dobry. 4. Klon jawor Acer pseudoplatanus 5. Klon pospolity ROZBIÓRKI Acer platanoides Rozłożysta regularna korona, ślady po cięciach, na wys. 3 m trzy przewodniki. Stan bardzo dobry Pochylony 10st. W kierunku terenu zieleni, na wys. 2,5 m wiele przewodników, korona jednostronnie rozwinięta. Na terenie opracowania przewiduje się rozbiórkę: - placyku o wymiarach ~4,0x4,0 m na którym zlokalizowany jest trzepak; - demontaż i ponowny montaż, po drugiej stronie ścieżki, stalowego trzepaka. Pozostałe przy niwelacji masy ziemi próchniczej, gruntu przemieszczonego i z wykopów, będą selektywnie gromadzone w pryzmach i wykorzystane w maksymalnym stopniu do budowy nasypów oraz zasypek na urządzanych terenach zieleni. Mogą być również wywiezione poza teren budowy do wykorzystania przy innych obiektach, jednak tylko wówczas, gdy stanowią nadmiar objętości robót ziemnych i po uzyskaniu stosownego zezwolenia. Grunty i materiały nieprzydatne do budowy, powinny być wywiezione na odkład, po uprzednim uzgodnieniu z Urzędem Dzielnicy terenów składowania. Wykonawca, po wskazaniu miejsca składowania, obowiązany jest opracować i uzgodnić projekt gospodarki masami ziemi w ramach swojego kontraktu z zapewnieniem, że grunty zostaną usunięte przez firmę posiadającą stosowne zezwolenie na transport, gromadzenie i utylizację ZAGADNIENIA BHP Teren robót rozbiórkowych ogrodzić i zamknąć dla osób postronnych. Całość wymaganych robót należy wykonać z przestrzeganiem przepisów Rozporządzenia Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych - Dz. U. Nr 47, poz.401 z późniejszymi zmianami WPŁYW EKSPLOATACJI GÓRNICZEJ Nie dotyczy. 14

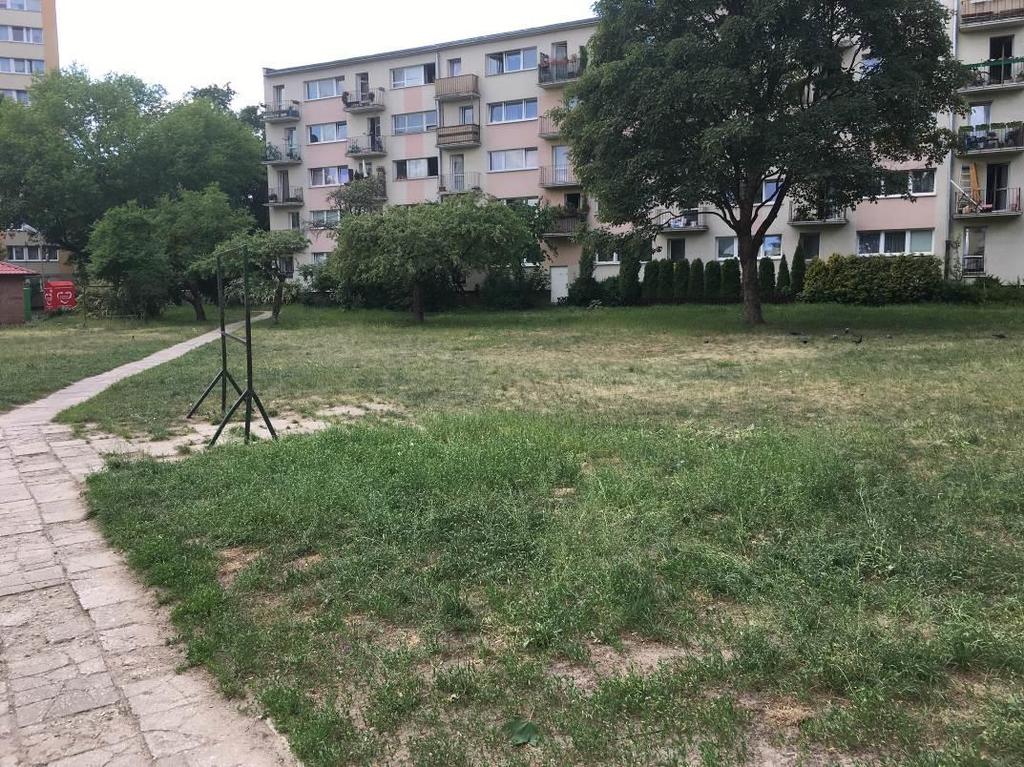

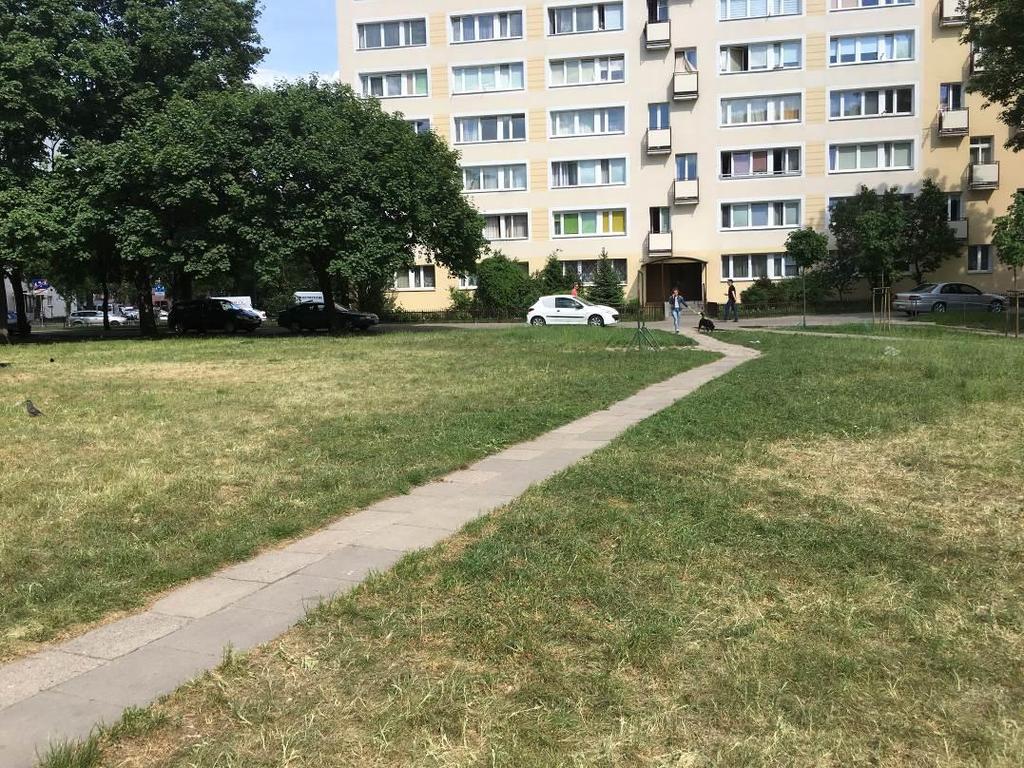

6 2.3. DOKUMENTACJA FOTOGRAFICZNA Zdj.1. Teren pod inwestycję (po lewej stronie od chodnika) [źródło własne] Zdj.2. Teren pod inwestycję (po lewej stronie widoczny trzepak) [źródło własne] 15

7 3. OPIS PROJEKTOWANEGO ZAGOSPODAROWANIA TERENU 3.1. UKSZTAŁTOWANIE TERENU Nie przewiduje się zmian związanych z ukształtowaniem terenu URZĄDZENIA I WYPOSAŻENIE PLACU ZABAW Plac zabaw planuje się wyposażyć w: - huśtawkę podwójna oraz huśtawkę podwójną dla dzieci mniejszych (jedno urządzenie); - huśtawkę "bocianie gniazdo"; - wieżę ze zjeżdżalnią i sklepikiem; - lokomotywę drewnianą z wagonami; - piaskownica z zadaszeniem, wyposażoną w stolik do zabaw w piasku; - urządzenie wielofunkcyjne dla dzieci starszych; - bujak "koniczynkę"; - zestaw integracyjny; - bujak-króliczek; - tablicę z regulaminem; - sześć ławek stalowo-drewnianych, z oparciem; - pięć koszy na śmieci stalowo-drewnianych, z daszkiem; - ogrodzenie panelowe z dwiema furtkami. Rozmieszczenie poszczególnych urządzeń zabawowych wykonać zgodnie z częścią rysunkową niniejszego opracowania. Rysunki przedstawiają przykładowe urządzenia, które powinny spełniać poniższe wymagania. 1. Kolorystyka jak na wizualizacji podglądowej 2. Konstrukcja urządzeń drewniana lub stalowa zgodna z opisem poszczególnych urządzeń oraz STWiOR. Drewno drzew iglastych, bezrdzeniowe, klejone warstwowo klejami poliuretanowymi całkowicie odpornymi na wodę. Drewno zabezpieczone przed wpływem warunków atmosferycznych w dwukrotnym procesie impregnacji głęboko penetrującymi profesjonalnymi środkami do ochrony drewna. Słupy drewniane mocowane do gruntu za pośrednictwem stalowych kotew cynkowanych ogniowo lub tez zalewane betonem. Wszystkie elementy metalowe wykonane ze stali, są cynkowane i malowane proszkowo, odporne na wpływy atmosferyczne. Śruby, podkładki, nakrętki z zabezpieczeniem zapobiegającym samoczynnemu odkręcaniu się wykonane są ze stali nierdzewnej. Zaślepki wykonane z plastiku. 3. Fundamentowanie i montaż wg. Wytycznych producenta. 4. Przy doborze urządzeń należy zwrócić uwagę na ograniczenia fundamentowania wynikające z uzbrojenia terenu). 5. Wszystkie urządzenia muszą spełniać wymagania norm PN-EN1177 i PN-EN1176:

8 SPECYFIKACJA URZĄDZEŃ ZABAWOWYCH I MAŁEJ ARCHITEKTURY 1. Huśtawka podwójna i huśtawka podwójna dla dzieci mniejszych Skład urządzenia: Podwójna huśtawka z siedziskami kubełkowymi; Podwójna huśtawka z siedziskami deseczkowymi Wymiary nie większe niż: Wysokość swobodnego upadku max. 135 cm Strefa bezpieczeństwa 650x750 cm Wiek 1+ Materiały: Nogi konstrukcyjne: drewno drzew iglastych, bezrdzeniowe, klejone warstwowo klejami poliuretanowymi całkowicie odpornymi na wodę Stal malowana proszkowo Siedziska deseczkowe i siedziska kubełkowe: wykonane z konstrukcji stalowej powlekanej gumą Zaślepki: tworzywo sztuczne Łańcuch: kalibrowany, ocynkowany, zamocowany na tulejach samosmarujących bezobsługowych Kolorystyka jak na wizualizacji podglądowej

9 2. Huśtawka-gniazdo Skład urządzenia: Huśtawka typu bocianie gniazdo Wymiary nie większe niż: Wysokość 235 cm Wysokość swobodnego upadku max. 140 cm Strefa bezpieczeństwa750x220 cm Wiek 3+ Materiały: Nogi konstrukcyjne:: drewno drzew iglastych, bezrdzeniowe, klejone warstwowo klejami poliuretanowymi całkowicie odpornymi na wodę Stal malowana proszkowo Liny zbrojone Łańcuch nierdzewny Kolorystyka jak na wizualizacji podglądowej 18

10 3. Lokomotywa drewniana z wagonem Skład urządzenia: Lokomotywa z daszkiem, drabinką, rurą do przechodzenia, schodami, ławką; Wagonik z trzema wejściami, ławką Wymiary nie większe niż: Szerokość 125 cm Długość 650 cm Wysokość swobodnego upadku max. 100 cm Strefa bezpieczeństwa ok. 950x400 cm Wysokość podestu 30, 45 cm Wiek1+ Kolorystyka jak na wizualizacji podglądowej Materiały: Drewno drzew iglastych, bezrdzeniowe, klejone warstwowo klejami poliuretanowymi całkowicie odpornymi na wodę Płyty HDPE Stal nierdzewna 19

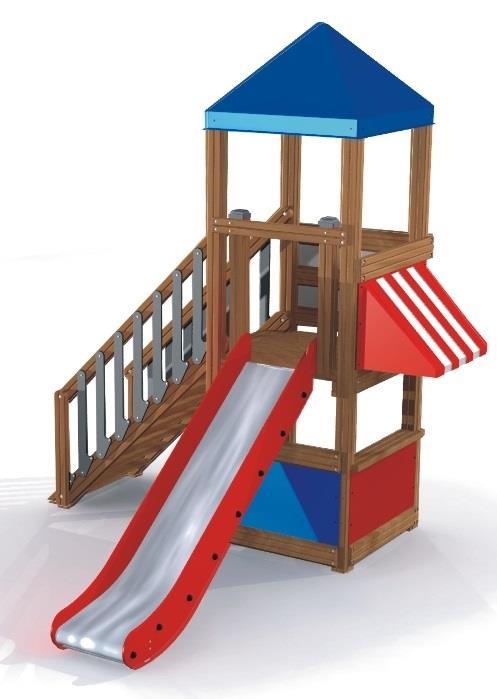

11 4. Wieża ze zjeżdżalnią i sklepikiem Skład urządzenia: wieża z daszkiem schody z poręczami zjeżdżalnia daszek sklepiku Wymiary nie większe niż: Wysokość swobodnego upadku max. 120 cm Strefa bezpieczeństwa max 650x550 cm Wiek3+ Materiały: Drewno drzew iglastych, bezrdzeniowe, klejone warstwowo klejami poliuretanowymi całkowicie odpornymi na wodę Ślizg- stal nierdzewna Płyty HDPE Kolorystyka jak na wizualizacji podglądowej 20

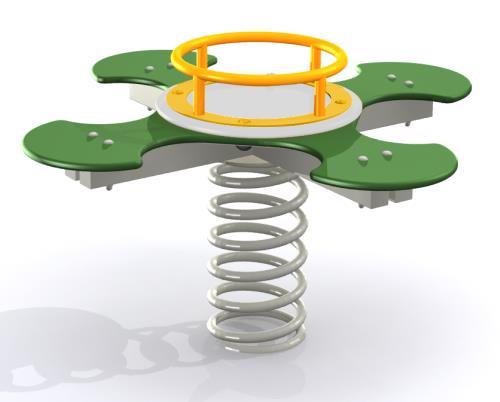

12 5. Bujak koniczynka Skład urządzenia: Bujak czteroosobowy na sprężynie Wymiary nie większe niż: Szerokość 100 cm Długość 100 cm Wysokość swobodnego upadku max. 66 cm Strefa bezpieczeństwa max. 340x340 cm Wiek 2+ Materiały: Płyty HDPE Stal malowana proszkowo Stal galwanizowana Kolorystyka jak na wizualizacji podglądowej 21

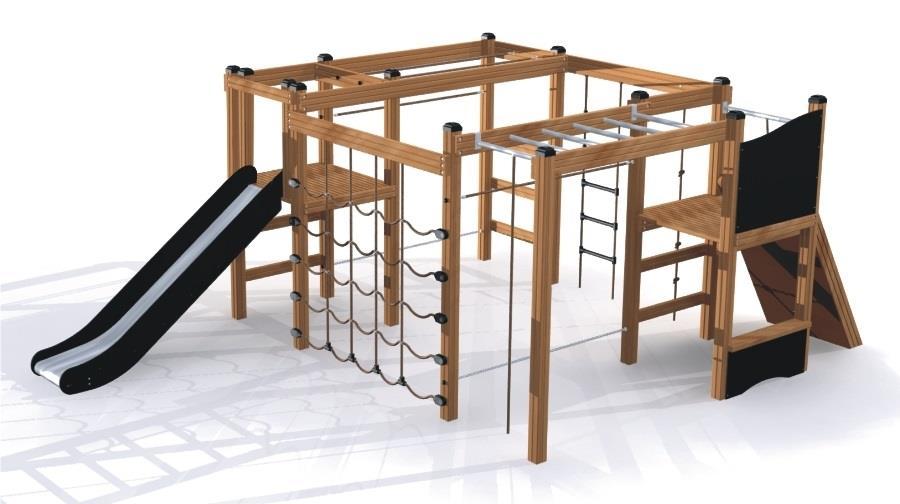

13 6. Rozbudowane urządzenie wielofunkcyjne dla dzieci starszych Skład urządzenia: Ścianka wspinaczkowa z liną Drabinka pionowa Ścianki ze szczeblami drewnianymi szt. min 2 Zjeżdżalnia Mostek ze szczebli Podest szt. min. 2 Liny lub pręty do wspinania szt. min. 2 Drążek do zwisania Przeplotnia/ścianka linowa Wymiary nie większe niż: Wysokość swobodnego upadku 205 cm Strefa bezpieczeństwa ok. 90x750 cm Wysokość podestów 120 cm Wiek3+ Materiały: Drewno drzew iglastych, bezrdzeniowe, klejone warstwowo klejami poliuretanowymi całkowicie odpornymi na wodę Ślizg zjeżdżalni ze stali nierdzewnej Poręcze i drążki - stal galwanizowana (ocynkowana ogniowo) Liny zbrojone Sklejka wodoodporna antypoślizgowa Płyty HDPE Łańcuch nierdzewny Zaślepki plastikowe Kolorystyka jak na wizualizacji podglądowej 22

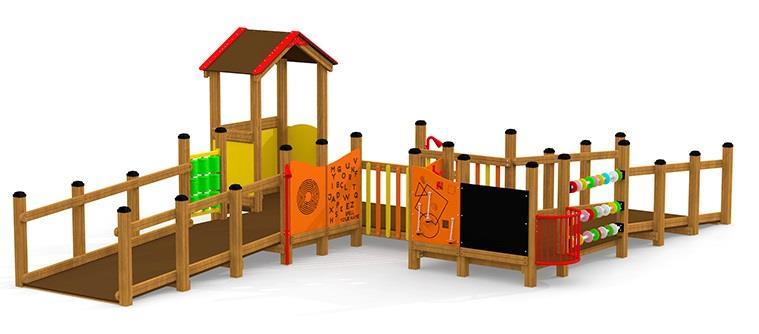

14 7. Zestaw integracyjny Skład urządzenia: Podesty umożliwiające wjazd wózkiem Wieża z daszkiem Balkonik Panel z elementami manipulacyjnymi szt. 6 Urządzenie ma umożliwiać integracyjną zabawę wszystkich dzieci, również tych z niepełnosprawnościami (ruchowymi, intelektualnymi, narządu wzroku, słuchu i mowy). Wymiary nie większe niż: Wysokość swobodnego upadku max. 25 cm Strefa bezpieczeństwa ok. 1050x800 cm Wiek1+ Materiały: Drewno drzew iglastych, bezrdzeniowe, klejone warstwowo klejami poliuretanowymi całkowicie odpornymi na wodę Sklejka wodoodporna antypoślizgowa Płyty HDPE Kolorystyka jak na wizualizacji podglądowej 23

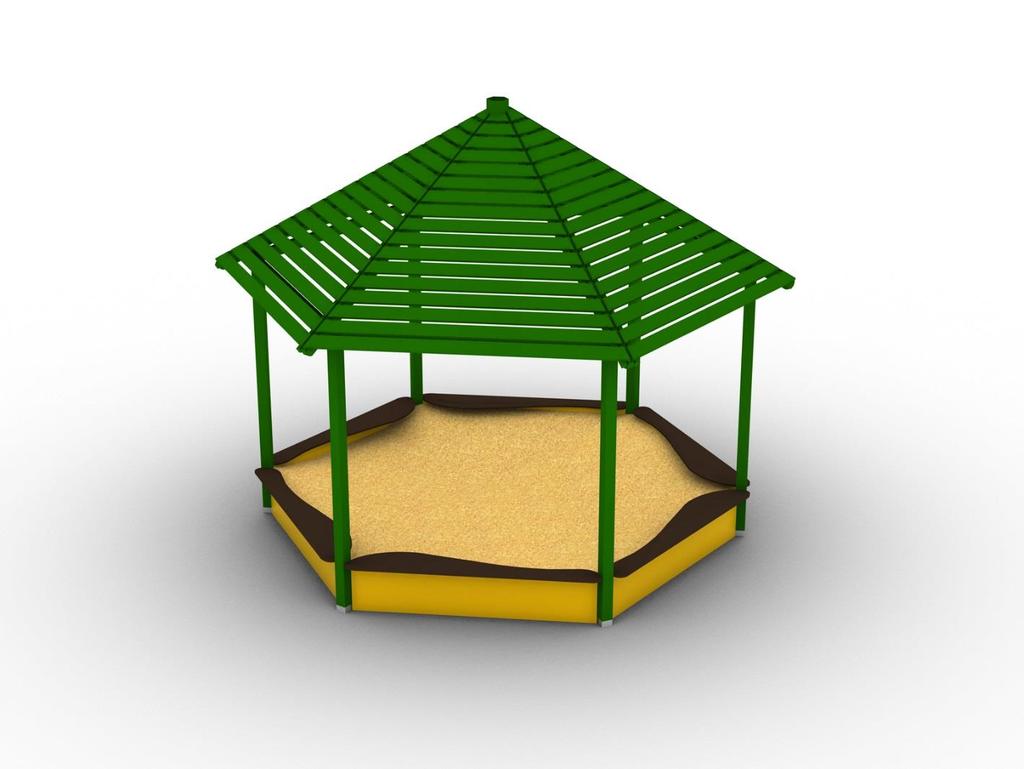

15 8. Piaskownica z zadaszeniem, wyposażona w stolik do zabaw w piasku Skład urządzenia: Piaskownica daszek chroniący od słońca stolik do zabawy w piasku z blatem, pojemnikami na piasek, wiaderkiem Piaskownica Wymiary piaskownicy nie większe niż: Strefa funkcjonowania urządzenia ok. 40 m 2 Maksymalna wysokość upadkowa 0,42 m Głębokość fundamentowania -0,6 m Materiały: Drewno drzew iglastych, bezrdzeniowe, klejone warstwowo klejami poliuretanowymi całkowicie odpornymi na wodę Płyty HDPE Kolorystyka drewna piaskownicy, jak pozostałe elementy placu zabaw. 24

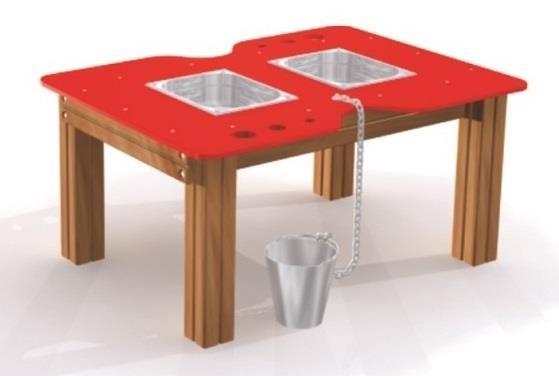

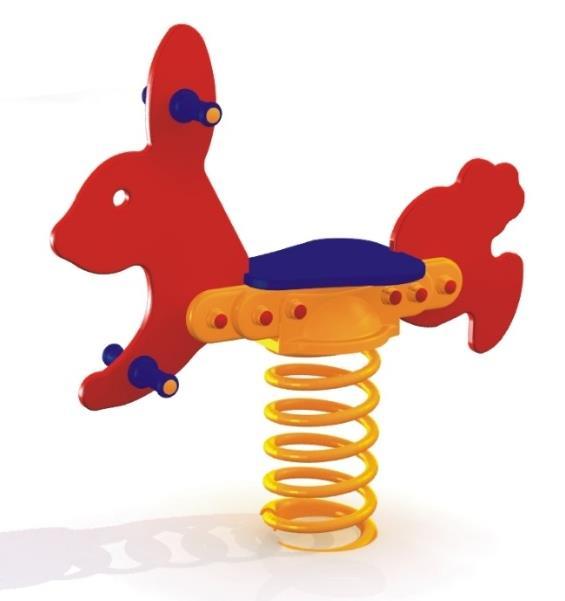

16 Wymiary stolika dostosowane do wielkości piaskownicy: Wysokość swobodnego upadku max. 60 cm Wiek 2+ Materiały Drewno drzew iglastych, bezrdzeniowe, klejone warstwowo klejami poliuretanowymi całkowicie odpornymi na wodę Płyty HDPE Stal nierdzewna Kolorystyka stolika jak na wizualizacji podglądowej 9. Bujak- króliczek Skład urządzenia: Bujak na sprężynie Wymiary Wysokość swobodnego upadku max. 60 cm Strefa bezpieczeństwa 340x250 cm Wiek 2+ Materiały Całość urządzenia: płyty HDPE Elementy stalowe: stal cynkowana, malowana proszkowo Sprężyna: stal ocynkowana, malowana proszkowo Uchwyty, podpory na nogi: tworzywo sztuczne Zaślepki: tworzywo sztuczne 25

17 10. Tablica informacyjna Wymiary Nie większe niż: Szerokość 100 cm Długość 14 cm Wysokość 216 cm Materiały: Drewno drzew iglastych, bezrdzeniowe, klejone warstwowo klejami poliuretanowymi całkowicie odpornymi na wodę Płyty HDPE Kolorystyka jak na wizualizacji podglądowej Na tablicy powinien znaleźć się regulamin korzystania z placu zabaw, dane kontaktowe zarządcy, informacja o najbliższej toalecie i zadaszonym miejscu odpoczynku. 26

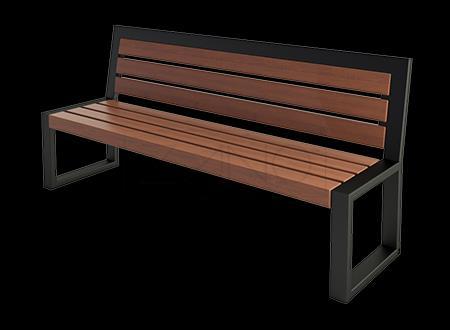

18 11. Ławka z oparciem Wymiary: Nie większe niż: długość 196cm wysokość 90cm szerokość 56cm Materiały: profile ze stali czarnej 80x40 stal czarna malowana na kolor szary drewno świerk malowany na kolor cyprys 27

19 12. Kosz na śmieci z daszkiem Wymiary: Nie większe niż: wysokość 100cm głębokość 30cm szerokość 40cm pojemność: 52L Materiały: konstrukcja - stal, drewno pojemnik - stal ocynkowana stal czarna malowana na kolor szary drewno świerk malowany na kolor cyprys 28

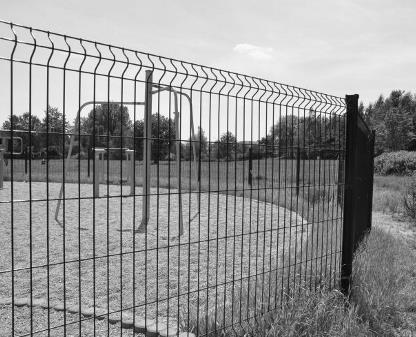

20 13. Ogrodzenie placu zabaw Wysokość ogrodzenia ok m: Bramka: Wymiary nie większe niż: Szerokość 1,2m Kolor jasnoszary Bramka wykonana jest z płaskowników i drutów stalowych, spawanych, cynkowanych. Konstrukcja bramki umożliwia otwieranie się skrzydła wejściowego w obie strony do kąta 85. Otwarcie nie powinno wymagać siły przekraczającej średnio 25 N. Panele o wymiarach oczek 200x50mm wykonane z grubego drutu o średnicy 5mm zapewniającego bardzo wysoki poziom sztywności. Słupki 4x4 cm fundamentowane w gruncie beton C20/25. Słupki i panele ocynkowane, malowane proszkowo. W celu umożliwienia wjazdu do wymiany piasku w piaskownicy, projektuje się wykonanie jednego słupka łatwo demontowalnego (np. poprzez odkręcenie śruby ze stalowej podstawy słupka), z możliwością odkręcenia dwóch paneli ogrodzeniowych. Należy stosować takie rozwiązania, które uniemożliwią demontaż osobom trzecim. 29

21 3.3. NAWIERZCHNIE NAWIERZCHNIA PLACU ZABAW Pod urządzeniami przewidziano nawierzchnię bezpieczną poliuretanową wylewaną. Nawierzchnia wylewana składa się z granulatu SBR i EPDM. Oba granulaty kładzione są na mokro na miejscu przeznaczenia. Dolna warstwa SBR jest pozyskiwana w procesie recyklingu opon. EPDM, górna warstwa nawierzchni bezpiecznej, posiada mniejszą granulację niż SBR. Warstwy EPDM i SBR posiadają łącznie grubość 4 cm dla całego placu i 6 cm w strefie upadku urządzenia wielofunkcyjnego dla dzieci starszych (4 cm-grubość minimalna dla technologii nawierzchni wylewanej poliuretanowej dostosowana do upadku z wysokości 160 cm, 6 cm- grubość dostosowana do upadku z wysokości 205 cm). Dzięki swojej strukturze jest łatwa w utrzymaniu i pielęgnacji. Nawierzchnia jest przepuszczalna dla wody. Przekrój przez nawierzchnię bezpieczną: EPDM+SBR gr. 4 cm na całym placu zabaw poza urządzeniem wielofunkcyjnym dla dzieci starszych; EPDM+SBR gr. 6 cm w strefie bezpieczeństwa urządzenia wielofunkcyjnego dla dzieci starszych Kliniec kamienny (4-31,5mm) gr. 5 cm Tłuczeń kamienny (31,5-63mm) gr. 15 cm Warstwa odsączająca z piasku gr. 5 cm Przyjęta kolorystyka nawierzchni bezpiecznej, zielony RAL 6017 i piaskowy RAL 1001: Wokół nawierzchni bezpiecznej zastosowano obrzeże betonowe szare o wym. 6x20x100 cm CHODNIK Z KOSTKI BETONOWEJ SZAREJ TRAPEZOWEJ Przewidziano budowę dwóch dojść do placu zabaw w postaci chodnika z kostki betowej szarej w kształcie trapezu. Kostka o dwóch wymiarach: 7,5x5,2x9 cm gr. 6 cm oraz 10,2x8,2x9 cm gr. 6 cm. Kostkę należy ułożyć według poniższego wzoru:

22 Ryc.1. Wzór ułożenia kostki betonowej szarej, na podstawie chodnika w zachodniej części opracowania Kostkę układać: podsypce piaskowo-cementowej, gr. 3 cm podbudowie z kruszywa o frakcji mm, gr.15 cm podsypce piaskowej, gr. 5 cm Obrzeże betonowe szare o wy. 6x20x100 cm opierać na ławie z betonu C12/15. Kostkę betonową szarą trapezową użyto również do budowy zatoczek na ławki. Ciągi piesze nie powinny posiadać różnic wysokościowych ( skoków ), szczególnie na łączeniach nawierzchni ZIELEŃ Na teren placu zabaw wprowadza się roślinność krzewiastą w podziale na krzewy niskie (wewnątrz placu oraz przy wejściu) oraz na krzewy wysokie (poza ogrodzeniem). Teren uzupełnia się również o drzewo (klon polny Red Shine ) sadzone po wschodniej stronie placu zabaw, poza ogrodzeniem. Drzewo należy zapalikować. W projekcie przewidziano następujące drzewa i krzewy: L.p. Nazwa polska Nazwa łacińska Ilość Rozstawa [m] Pojemnik 1. klon polny 'Red Shine Acer campestre 'Red Shine' 1-2. dereń rozłogowy 'Kelseyi' Cornus sericea 'Kelseyi' 18 0,6x0,6 C2 3. dereń biały 'Sibirica' Cornus alba 'Sibirica' 14 1,2x1,2 C2 4. jaśminowiec 'Belle Etoile' Philadelphus 'Belle Etoile' 92 0,8x0,8 C2 5. tawuła japońska 'Froebelii' Spiraea japonica 'Froebelii' 79 0,5x0,5 C2 6. lilak Meyera 'Palibin' Syringa meyeri 'Palibin' 65 0,8x0,8 C2 balot, obwód na wys. pierśnicy 14-16cm Dobór roślinny będzie zgodny ze strefami mrozoodporności roślin (dla miasta Warszawa jest to strefa 6b odpowiadająca temperaturom minimalnym od 20,6 C do 17,8 C), sadzone zgodnie z zalecaną wystawą (stanowisko słoneczne, półcieniste i cieniste), odpowiednie do warunków miejskich, atrakcyjne 31

23 pod względem wizualnym (ze względu na pokój, kwitnienie, ozdobne podczas owocowania, przebarwienia liści). Po przeprowadzonych nasadzeniach należy wyłożyć teren nasadzeń agrowłókniną zapobiegająca rozrostowi chwastów oraz wyściółkować teren pod nowymi nasadzeniami oraz istniejącymi (w celu zwiększenia estetyki wykonanych prac) warstwą kory drzew iglastych o grubości 4 cm - kora mielona drzew iglastych fr mm pozbawiona domieszek innych materiałów oraz nasion chwastów. Obszar przeznaczony do ściółkowania 126 m2. W okresie około dwóch tygodni po nasadzeniach w celu lepszego przyjęcia się roślin należy regularnie je podlewać. Po skończonych pracach należy przewidzieć renowację zniszczonego trawnika, poprzez wykonanie dosiewki nasion traw w ilości 1kg nasion na 50m2. Do dosiewki stosować mieszankę sportową o dużej odporności na deptanie. Skład mieszanki: 4. UWAGI 40%- Życica trwała 30%- Wiechlina łąkowa 10%- Kostrzewa czerwona 20%- Kostrzewa czerwona kępowa Przed rozpoczęciem robót budowlanych elementy powinny być wyznaczone geodezyjnie. Realizację należy przeprowadzić zgodnie z projektem. Wszystkie roboty należy wykonać zgodnie z zasadami BHP i Prawa Budowlanego pod nadzorem osób uprawnionych. Zmian w projekcie można dokonać za zgodą autora projektu. Po zakończeniu budowy teren należy uporządkować i doprowadzić do stanu pierwotnego. Całość robót wykonać zgodnie z Warunkami Technicznymi Prowadzenia Robót Budowlano Montażowych. Podczas prowadzenia robót należy wprowadzić właściwe oznakowanie i przestrzegać przepisy BHP, aby nie spowodować wypadków. Wszystkie projektowane elementy wyposażenia muszą być objęte gwarancją, gwarancja musi obejmować co najmniej stalowe elementy nośne, spawy, śruby, elementy ruchome, łożyska, łączniki, elementy z tworzywa sztucznego, siedziska, podesty, lakier itp. 5. DOSTĘP OSÓB NIEPEŁNOSPRAWNYCH Plac zabaw dostosowany jest do potrzeb osób z niepełnosprawnościami. Wjazd na teren zapewniają dwie szerokie bramki (120 cm w świetle), a także chodniki bez różnic wysokościowych. Nawierzchnia wewnątrz placu jest jednorodna, co ułatwia poruszanie się na wózku inwalidzkim. Urządzenie- zestaw integracyjny przystosowany jest w pełni do korzystania przez osoby z różnymi niepełnosprawnościami (ruchowymi, intelektualnymi, narządu wzroku, słuchu i mowy). 32

24 6. ZESTAWIENIE POWIERZCHNI Nazwa powierzchni Stan istniejący Stan projektowany 1. Nawierzchnia bezpieczna placu zabaw 2. Istniejący chodnik z płyty betonowej 3. Projektowany chodnik z kostki betonowej trapezowej 0 m 2 356,45 m 2 65 m 2 48,6 m 2 0 m 2 26,75 m 2 4. Piaskownica 0 m 2 14,45 m 2 5. Trawnik 1077 m 2 569,75 m 2 6. Krzewy 0 m m 2 7. Łączna powierzchnia terenu opracowania 1142 m m 2 8. Powierzchnia biologicznie czynna 94,3 % 93,4 % C.RYSUNKI 33
