1 INSTALACJI OKABLOWANIA STRUKTURALNEGO OBIEKT: Starostwo Powiatowe ul. Stefana Złotnickiego Zduńska Wola FAZA: NUMER OPRACOWANIA: Data 12/2009 Opracował Imię i Nazwisko Magdalena Grubiak Podpis Projektował mgr Roman Czarnecki nr CI 371/049 INVAR Integracje Sp. z o.o. ul. Wojska Polskiego Sieradz tel.(0-43) fax(0-43)

2 Strona 2 z 25 Spis treści 1 DANE OGÓLNE PODSTAWA OPRACOWANIA DOKUMENTACJI PRZEDMIOT OPRACOWANIA OKABLOWANIE STRUKTURALNE DANE OGÓLNE NORMY TELEKOMUNIKACYJNE Normy Amerykańskie Normy Międzynarodowe Normy Europejskie OPIS SYTEMU OKABLOWANIA STRUKTURALNEGO NA PRZYKŁADZIE NORMY EN Struktura okablowania Elementy funkcjonalne okablowania Punkty rozdzielcze Główny punkt rozdzielczy (MDF) Pośredni punkt rozdzielczy (IDF) Okablowanie poziome Okablowanie pionowe Kable stosowane w okablowaniu strukturalnym Polaryzacje, sekwencje i kod kolorowy DANE TECHNICZNE ROZWIĄZANIA TECHNICZNE SPOSÓB PROWADZENIA KABLI NUMERACJA GNIAZD TESTOWANIE I KONSERWACJA TESTOWANIE WYKONANYCH POŁĄCZEŃ KONSERWACJA WYSZCZEGÓLNIENIE DOKUMENTACJI ZESTAWIENIE MATERIAŁÓW... 25

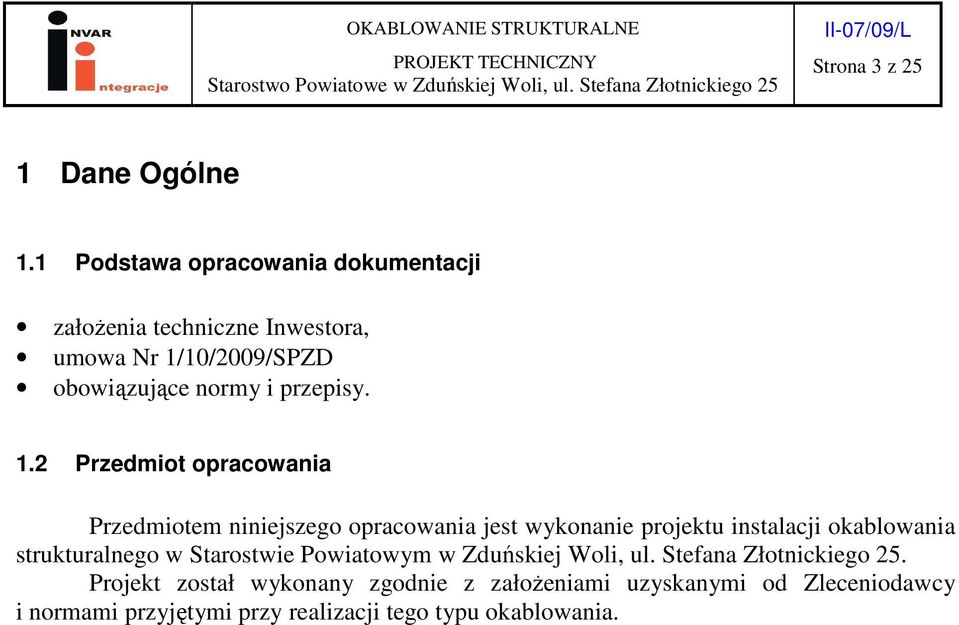

3 Strona 3 z 25 1 Dane Ogólne 1.1 Podstawa opracowania dokumentacji załoŝenia techniczne Inwestora, umowa Nr 1/10/2009/SPZD obowiązujące normy i przepisy. 1.2 Przedmiot opracowania Przedmiotem niniejszego opracowania jest wykonanie projektu instalacji okablowania strukturalnego w Starostwie Powiatowym w Zduńskiej Woli, ul. Stefana Złotnickiego 25. Projekt został wykonany zgodnie z załoŝeniami uzyskanymi od Zleceniodawcy i normami przyjętymi przy realizacji tego typu okablowania.

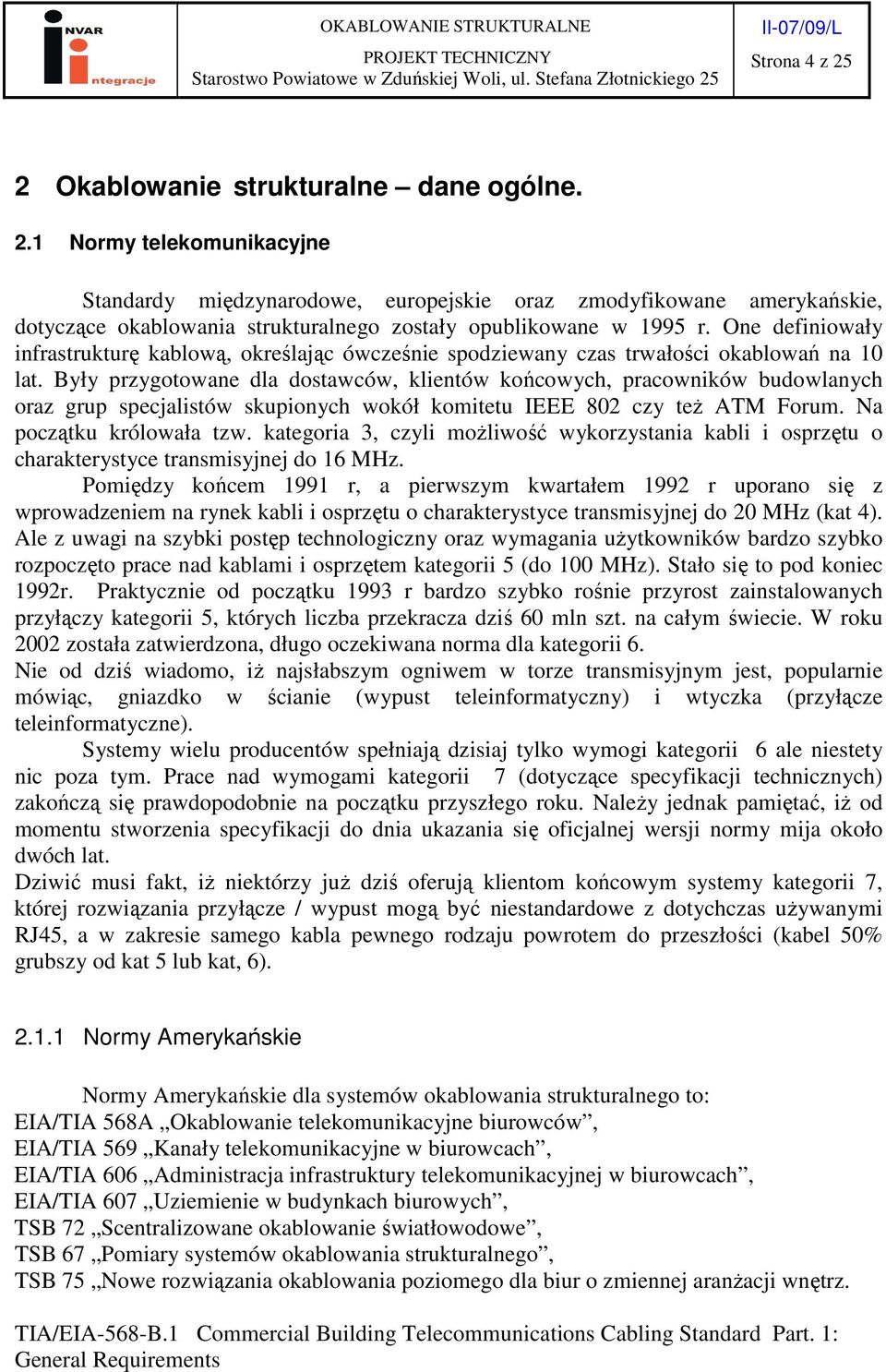

4 Strona 4 z 25 2 Okablowanie strukturalne dane ogólne. 2.1 Normy telekomunikacyjne Standardy międzynarodowe, europejskie oraz zmodyfikowane amerykańskie, dotyczące okablowania strukturalnego zostały opublikowane w 1995 r. One definiowały infrastrukturę kablową, określając ówcześnie spodziewany czas trwałości okablowań na 10 lat. Były przygotowane dla dostawców, klientów końcowych, pracowników budowlanych oraz grup specjalistów skupionych wokół komitetu IEEE 802 czy teŝ ATM Forum. Na początku królowała tzw. kategoria 3, czyli moŝliwość wykorzystania kabli i osprzętu o charakterystyce transmisyjnej do 16 MHz. Pomiędzy końcem 1991 r, a pierwszym kwartałem 1992 r uporano się z wprowadzeniem na rynek kabli i osprzętu o charakterystyce transmisyjnej do 20 MHz (kat 4). Ale z uwagi na szybki postęp technologiczny oraz wymagania uŝytkowników bardzo szybko rozpoczęto prace nad kablami i osprzętem kategorii 5 (do 100 MHz). Stało się to pod koniec 1992r. Praktycznie od początku 1993 r bardzo szybko rośnie przyrost zainstalowanych przyłączy kategorii 5, których liczba przekracza dziś 60 mln szt. na całym świecie. W roku 2002 została zatwierdzona, długo oczekiwana norma dla kategorii 6. Nie od dziś wiadomo, iŝ najsłabszym ogniwem w torze transmisyjnym jest, popularnie mówiąc, gniazdko w ścianie (wypust teleinformatyczny) i wtyczka (przyłącze teleinformatyczne). Systemy wielu producentów spełniają dzisiaj tylko wymogi kategorii 6 ale niestety nic poza tym. Prace nad wymogami kategorii 7 (dotyczące specyfikacji technicznych) zakończą się prawdopodobnie na początku przyszłego roku. NaleŜy jednak pamiętać, iŝ od momentu stworzenia specyfikacji do dnia ukazania się oficjalnej wersji normy mija około dwóch lat. Dziwić musi fakt, iŝ niektórzy juŝ dziś oferują klientom końcowym systemy kategorii 7, której rozwiązania przyłącze / wypust mogą być niestandardowe z dotychczas uŝywanymi RJ45, a w zakresie samego kabla pewnego rodzaju powrotem do przeszłości (kabel 50% grubszy od kat 5 lub kat, 6) Normy Amerykańskie Normy Amerykańskie dla systemów okablowania strukturalnego to: EIA/TIA 568A Okablowanie telekomunikacyjne biurowców, EIA/TIA 569 Kanały telekomunikacyjne w biurowcach, EIA/TIA 606 Administracja infrastruktury telekomunikacyjnej w biurowcach, EIA/TIA 607 Uziemienie w budynkach biurowych, TSB 72 Scentralizowane okablowanie światłowodowe, TSB 67 Pomiary systemów okablowania strukturalnego, TSB 75 Nowe rozwiązania okablowania poziomego dla biur o zmiennej aranŝacji wnętrz. TIA/EIA-568-B.1 Commercial Building Telecommunications Cabling Standard Part. 1: General Requirements

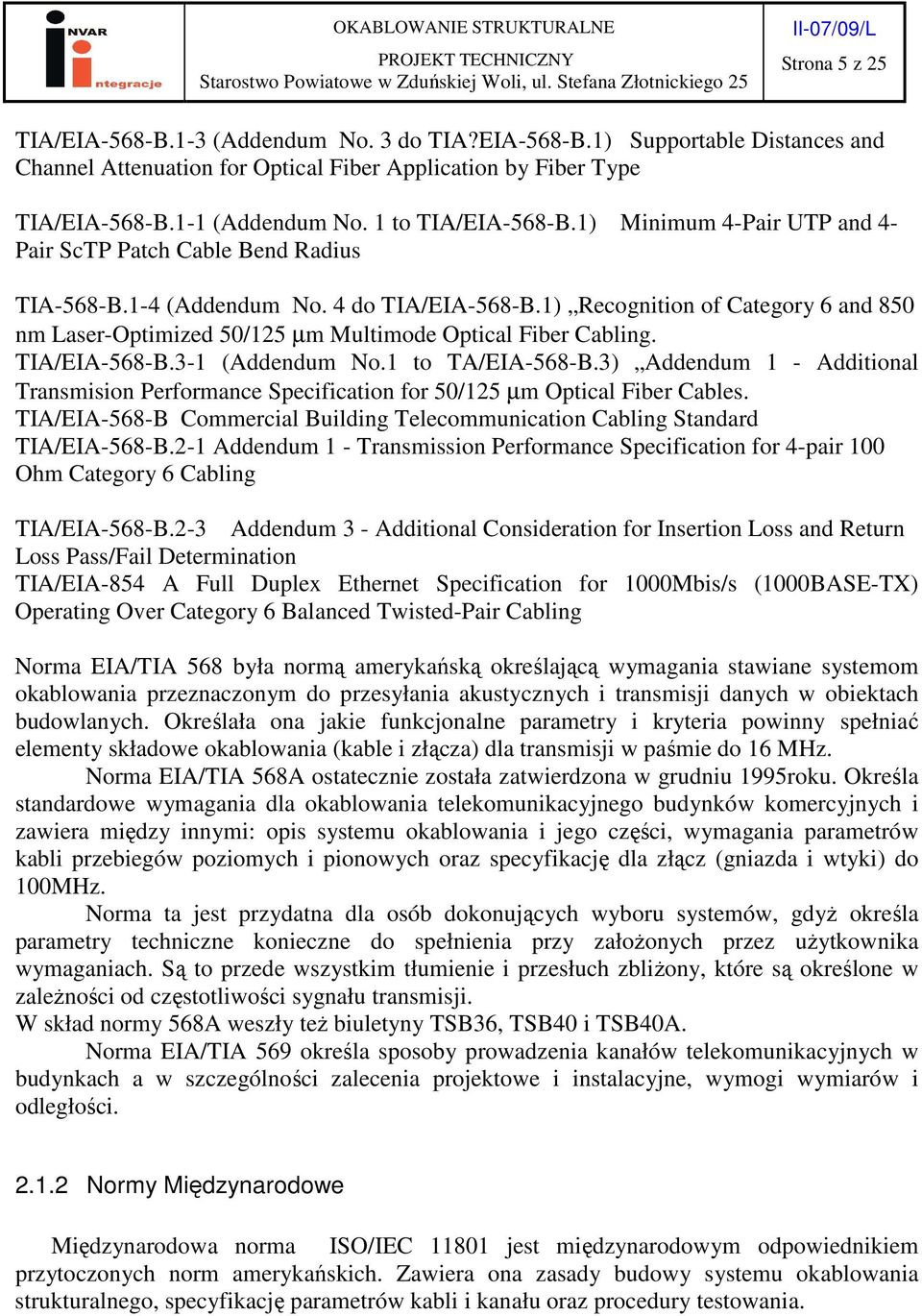

5 Strona 5 z 25 TIA/EIA-568-B.1-3 (Addendum No. 3 do TIA?EIA-568-B.1) Supportable Distances and Channel Attenuation for Optical Fiber Application by Fiber Type TIA/EIA-568-B.1-1 (Addendum No. 1 to TIA/EIA-568-B.1) Minimum 4-Pair UTP and 4- Pair ScTP Patch Cable Bend Radius TIA-568-B.1-4 (Addendum No. 4 do TIA/EIA-568-B.1) Recognition of Category 6 and 850 nm Laser-Optimized 50/125 µm Multimode Optical Fiber Cabling. TIA/EIA-568-B.3-1 (Addendum No.1 to TA/EIA-568-B.3) Addendum 1 - Additional Transmision Performance Specification for 50/125 µm Optical Fiber Cables. TIA/EIA-568-B Commercial Building Telecommunication Cabling Standard TIA/EIA-568-B.2-1 Addendum 1 - Transmission Performance Specification for 4-pair 100 Ohm Category 6 Cabling TIA/EIA-568-B.2-3 Addendum 3 - Additional Consideration for Insertion Loss and Return Loss Pass/Fail Determination TIA/EIA-854 A Full Duplex Ethernet Specification for 1000Mbis/s (1000BASE-TX) Operating Over Category 6 Balanced Twisted-Pair Cabling Norma EIA/TIA 568 była normą amerykańską określającą wymagania stawiane systemom okablowania przeznaczonym do przesyłania akustycznych i transmisji danych w obiektach budowlanych. Określała ona jakie funkcjonalne parametry i kryteria powinny spełniać elementy składowe okablowania (kable i złącza) dla transmisji w paśmie do 16 MHz. Norma EIA/TIA 568A ostatecznie została zatwierdzona w grudniu 1995roku. Określa standardowe wymagania dla okablowania telekomunikacyjnego budynków komercyjnych i zawiera między innymi: opis systemu okablowania i jego części, wymagania parametrów kabli przebiegów poziomych i pionowych oraz specyfikację dla złącz (gniazda i wtyki) do 100MHz. Norma ta jest przydatna dla osób dokonujących wyboru systemów, gdyŝ określa parametry techniczne konieczne do spełnienia przy załoŝonych przez uŝytkownika wymaganiach. Są to przede wszystkim tłumienie i przesłuch zbliŝony, które są określone w zaleŝności od częstotliwości sygnału transmisji. W skład normy 568A weszły teŝ biuletyny TSB36, TSB40 i TSB40A. Norma EIA/TIA 569 określa sposoby prowadzenia kanałów telekomunikacyjnych w budynkach a w szczególności zalecenia projektowe i instalacyjne, wymogi wymiarów i odległości Normy Międzynarodowe Międzynarodowa norma ISO/IEC jest międzynarodowym odpowiednikiem przytoczonych norm amerykańskich. Zawiera ona zasady budowy systemu okablowania strukturalnego, specyfikację parametrów kabli i kanału oraz procedury testowania.

6 Strona 6 z Normy Europejskie EN jest europejskim odpowiednikiem normy ISO/IEC 11801, jednakŝe zawierającym więcej unormowań związanych ze specyfikacją rynków Unii Europejskiej. Została opracowana przez CENELEC TC 115 i zatwierdzona 4 lipca 1995 roku. Typowe zastosowania tej normy to: odległość do 3000m, powierzchnia biurowa do m2, obsługa od 50 do indywidualnych uŝytkowników. Ogólne reguły normy mogą być stosowane takŝe przy instalacjach mniejszych lub większych.

7 Strona 7 z Opis sytemu okablowania strukturalnego na przykładzie normy EN Norma EN jest odpowiednikiem normy ISO/IEC Powstała ona w 1995 roku. Norma EN określa następujące elementy: - strukturę i minimalną konfigurację okablowania, - wymagania dotyczące zastosowania normy, - wymogi dotyczące parametrów technicznych dla poszczególnych połączeń kablowych. Rys. 1. Powiązanie poszczególnych elementów okablowania strukturalnego Okablowanie strukturalne z załoŝenia zakłada pewną nadmiarowość instalowanych gniazd przyłączeniowych. Ma to na celu zaspokojenie potrzeb uŝytkownika przez dłuŝszy okres czasu bez potrzeby ciągłych doróbek. Nadmiarowość instalacji ma szczególne znaczenie w instalacjach wykonywanych przy uŝyciu technologii, gdzie późniejszy dostęp jest często kłopotliwy i wiąŝe się z demontaŝem elementów wystroju wnętrz (np. instalacje w ściankach szkieletowych lub zatapiane na stałe w wylewkach). Z badań amerykańskich wykazują Ŝe, co roku w biurze liczącym np. 400 pracowników 200 z nich przemieszcza się wraz ze sprzętem Tam, gdzie zastosowano systemy okablowania strukturalnego, oszczędności z tego tytułu sięgają 50% kosztów ponownego okablowania Struktura okablowania. Norma EN określa strukturę okablowania przedstawioną poniŝej

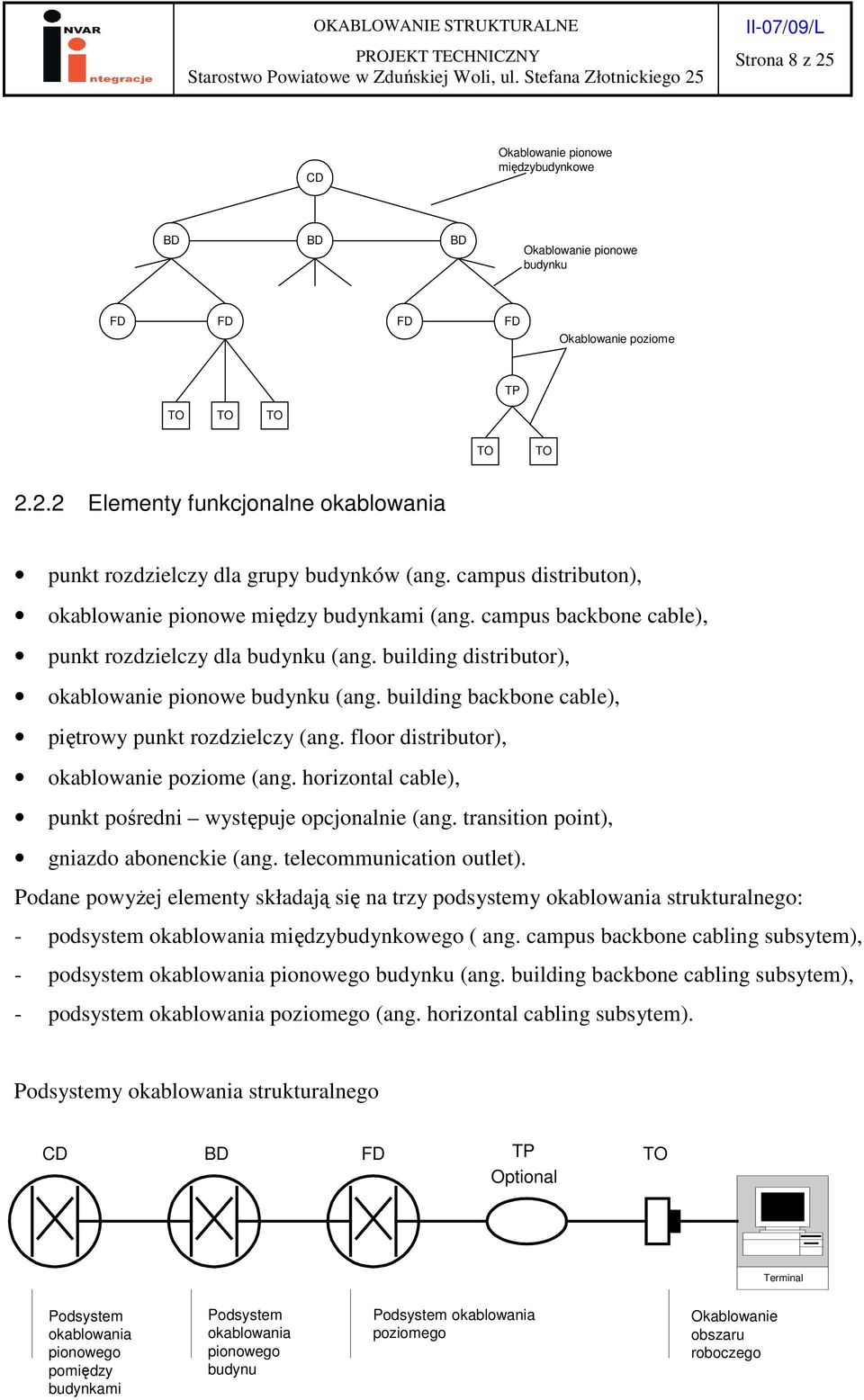

8 Strona 8 z 25 CD Okablowanie pionowe międzybudynkowe BD BD BD Okablowanie pionowe budynku FD FD FD FD Okablowanie poziome TP TO TO TO TO TO Elementy funkcjonalne okablowania punkt rozdzielczy dla grupy budynków (ang. campus distributon), okablowanie pionowe między budynkami (ang. campus backbone cable), punkt rozdzielczy dla budynku (ang. building distributor), okablowanie pionowe budynku (ang. building backbone cable), piętrowy punkt rozdzielczy (ang. floor distributor), okablowanie poziome (ang. horizontal cable), punkt pośredni występuje opcjonalnie (ang. transition point), gniazdo abonenckie (ang. telecommunication outlet). Podane powyŝej elementy składają się na trzy podsystemy okablowania strukturalnego: - podsystem okablowania międzybudynkowego ( ang. campus backbone cabling subsytem), - podsystem okablowania pionowego budynku (ang. building backbone cabling subsytem), - podsystem okablowania poziomego (ang. horizontal cabling subsytem). Podsystemy okablowania strukturalnego CD BD FD TP Optional TO Terminal Podsystem okablowania pionowego pomiędzy budynkami Podsystem okablowania pionowego budynu Podsystem okablowania poziomego Okablowanie obszaru roboczego

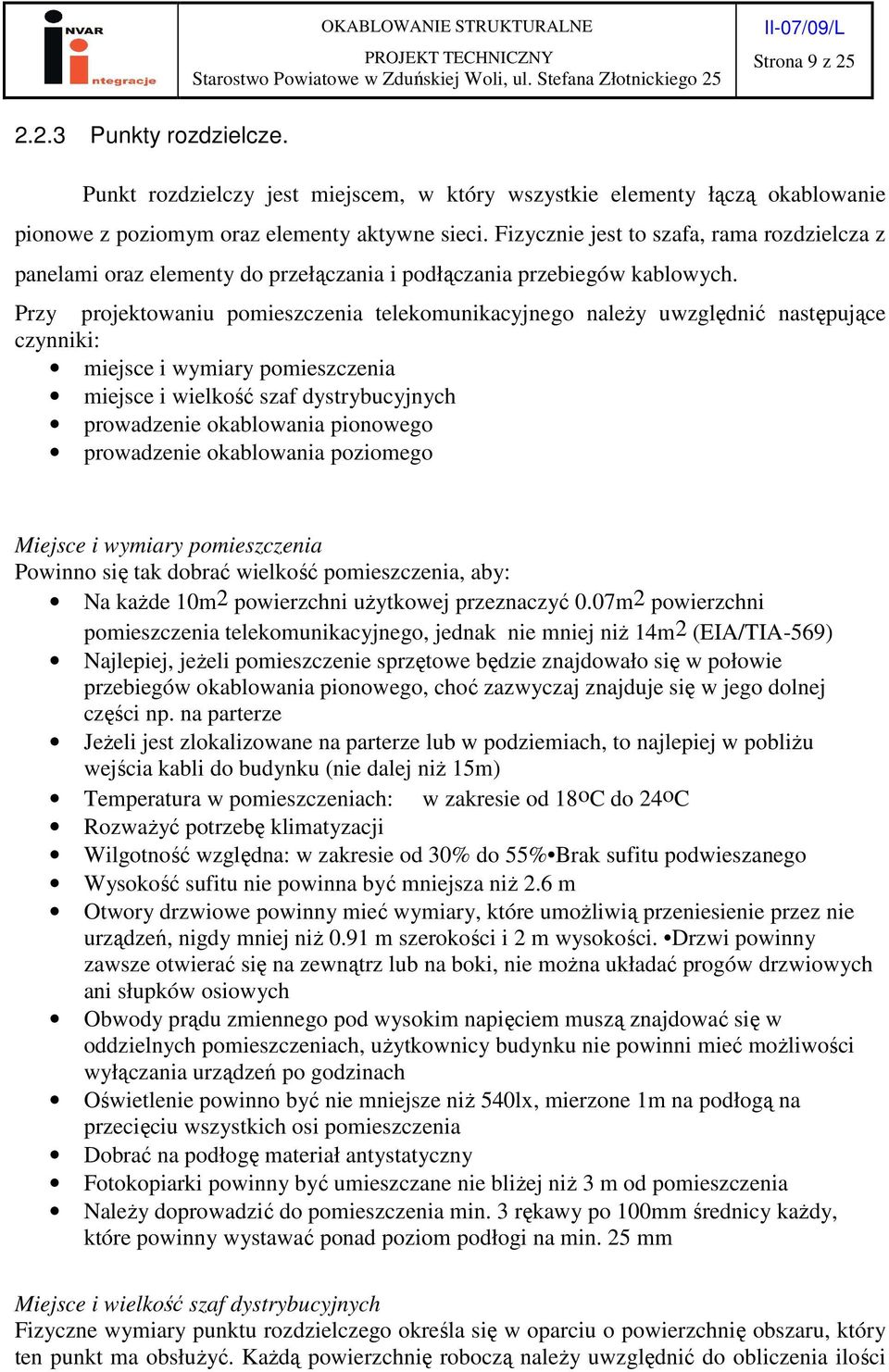

9 Strona 9 z Punkty rozdzielcze. Punkt rozdzielczy jest miejscem, w który wszystkie elementy łączą okablowanie pionowe z poziomym oraz elementy aktywne sieci. Fizycznie jest to szafa, rama rozdzielcza z panelami oraz elementy do przełączania i podłączania przebiegów kablowych. Przy projektowaniu pomieszczenia telekomunikacyjnego naleŝy uwzględnić następujące czynniki: miejsce i wymiary pomieszczenia miejsce i wielkość szaf dystrybucyjnych prowadzenie okablowania pionowego prowadzenie okablowania poziomego Miejsce i wymiary pomieszczenia Powinno się tak dobrać wielkość pomieszczenia, aby: Na kaŝde 10m2 powierzchni uŝytkowej przeznaczyć 0.07m2 powierzchni pomieszczenia telekomunikacyjnego, jednak nie mniej niŝ 14m2 (EIA/TIA-569) Najlepiej, jeŝeli pomieszczenie sprzętowe będzie znajdowało się w połowie przebiegów okablowania pionowego, choć zazwyczaj znajduje się w jego dolnej części np. na parterze JeŜeli jest zlokalizowane na parterze lub w podziemiach, to najlepiej w pobliŝu wejścia kabli do budynku (nie dalej niŝ 15m) Temperatura w pomieszczeniach: w zakresie od 18oC do 24oC RozwaŜyć potrzebę klimatyzacji Wilgotność względna: w zakresie od 30% do 55% Brak sufitu podwieszanego Wysokość sufitu nie powinna być mniejsza niŝ 2.6 m Otwory drzwiowe powinny mieć wymiary, które umoŝliwią przeniesienie przez nie urządzeń, nigdy mniej niŝ 0.91 m szerokości i 2 m wysokości. Drzwi powinny zawsze otwierać się na zewnątrz lub na boki, nie moŝna układać progów drzwiowych ani słupków osiowych Obwody prądu zmiennego pod wysokim napięciem muszą znajdować się w oddzielnych pomieszczeniach, uŝytkownicy budynku nie powinni mieć moŝliwości wyłączania urządzeń po godzinach Oświetlenie powinno być nie mniejsze niŝ 540lx, mierzone 1m na podłogą na przecięciu wszystkich osi pomieszczenia Dobrać na podłogę materiał antystatyczny Fotokopiarki powinny być umieszczane nie bliŝej niŝ 3 m od pomieszczenia NaleŜy doprowadzić do pomieszczenia min. 3 rękawy po 100mm średnicy kaŝdy, które powinny wystawać ponad poziom podłogi na min. 25 mm Miejsce i wielkość szaf dystrybucyjnych Fizyczne wymiary punktu rozdzielczego określa się w oparciu o powierzchnię obszaru, który ten punkt ma obsłuŝyć. KaŜdą powierzchnię roboczą naleŝy uwzględnić do obliczenia ilości

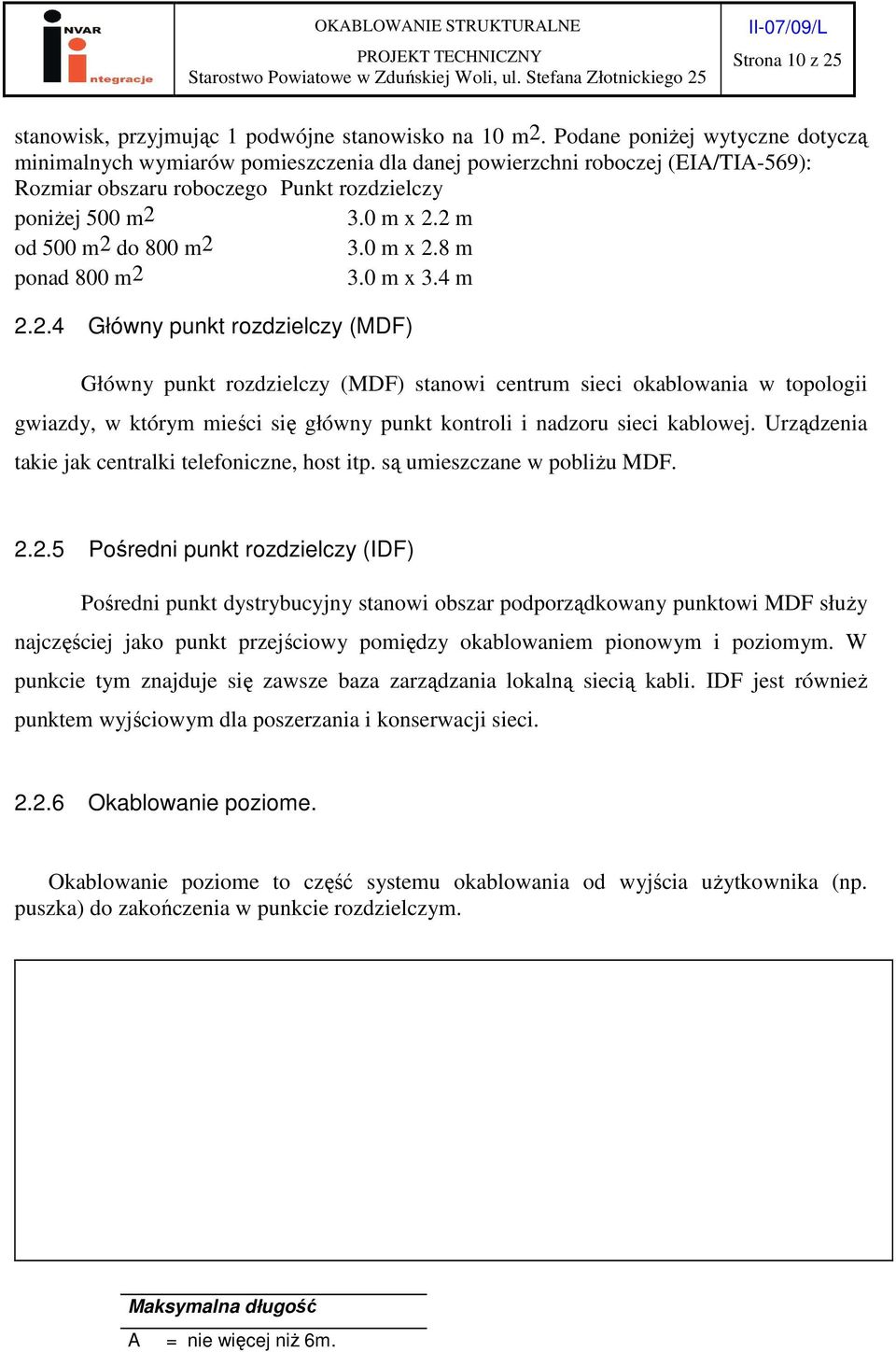

10 Strona 10 z 25 stanowisk, przyjmując 1 podwójne stanowisko na 10 m2. Podane poniŝej wytyczne dotyczą minimalnych wymiarów pomieszczenia dla danej powierzchni roboczej (EIA/TIA-569): Rozmiar obszaru roboczego Punkt rozdzielczy poniŝej 500 m2 3.0 m x 2.2 m od 500 m2 do 800 m2 3.0 m x 2.8 m ponad 800 m2 3.0 m x 3.4 m Główny punkt rozdzielczy (MDF) Główny punkt rozdzielczy (MDF) stanowi centrum sieci okablowania w topologii gwiazdy, w którym mieści się główny punkt kontroli i nadzoru sieci kablowej. Urządzenia takie jak centralki telefoniczne, host itp. są umieszczane w pobliŝu MDF Pośredni punkt rozdzielczy (IDF) Pośredni punkt dystrybucyjny stanowi obszar podporządkowany punktowi MDF słuŝy najczęściej jako punkt przejściowy pomiędzy okablowaniem pionowym i poziomym. W punkcie tym znajduje się zawsze baza zarządzania lokalną siecią kabli. IDF jest równieŝ punktem wyjściowym dla poszerzania i konserwacji sieci Okablowanie poziome. Okablowanie poziome to część systemu okablowania od wyjścia uŝytkownika (np. puszka) do zakończenia w punkcie rozdzielczym. Maksymalna długość A = nie więcej niŝ 6m.

11 Strona 11 z 25 A+C= 10 m. (łącznie) B = 90 m. D = 100m. Następujące elementy wchodzą w skład tego segmentu okablowania: adaptery (w razie potrzeby) dla konwersji złącza danego urządzenia na interfejs modularny; kable stacyjne prowadzone między urządzeniem końcowym (terminalem) i interfejsem uŝytkownika, interfejs uŝytkownika, nośnik sygnału poprowadzony od interfejsu uŝytkownika do szafy rozdzielczej, gdzie stosuje się następujące rodzaje kabli: nieekranowana skrętka UTP ekranowana skrętka STP kabel koncentryczny kabel światłowodowy przewody i kable krosowe uŝywane w szafie rozdzielczej W okablowaniu poziomym maksymalna długość przebiegu kabla wynosi 90 m, pomiędzy interfejsem uŝytkownika (puszka na ścianie) i punktem rozdzielczym (szafa rozdzielcza). Nie wolno w Ŝadnym wypadku dopuścić do tego, by całkowita długość kabla pomiędzy terminalem i punktem rozdzielczym plus przyłączenie do sieciowego sprzętu komputerowego lub okablowania pionowego przekroczyła 100m. (kable krosowe, kabel przebiegu i kabel stacyjny). Maksymalna długość kabli krosowych wynosi 6m., przy czym łączna długość kabla stacyjnego i krosowego moŝe mieć maksymalnie 10m. Rodzaje kabli stosowanych w okablowaniu poziomym: Zalecane: - czteroparowa skrętka 100 om, - światłowód MM 62,5/125µm. Dopuszczone: - skrętka 120 om lub STP 150 om (IBM type 1 ), - światłowód MM 50/125µm.

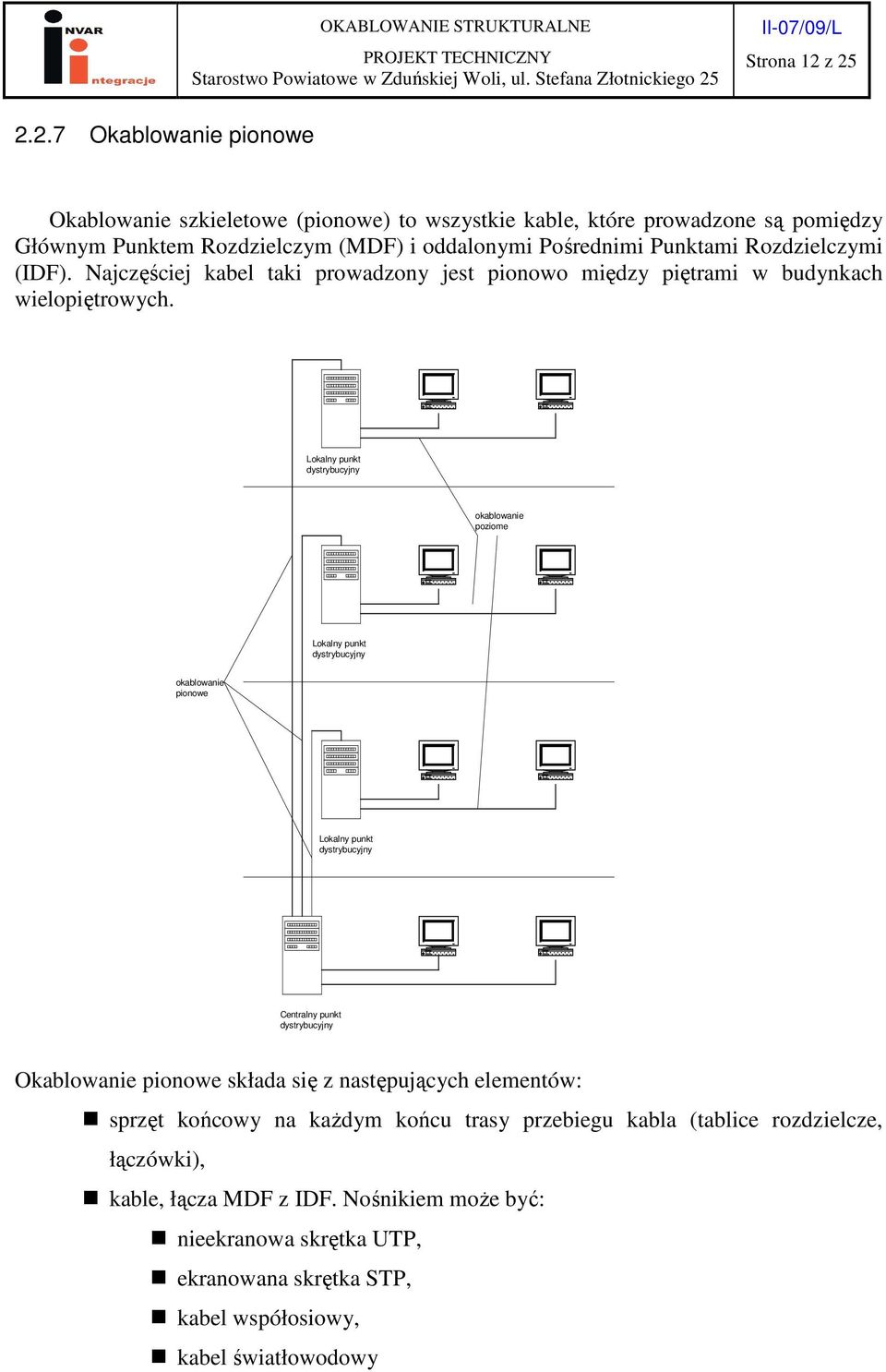

12 Strona 12 z Okablowanie pionowe Okablowanie szkieletowe (pionowe) to wszystkie kable, które prowadzone są pomiędzy Głównym Punktem Rozdzielczym (MDF) i oddalonymi Pośrednimi Punktami Rozdzielczymi (IDF). Najczęściej kabel taki prowadzony jest pionowo między piętrami w budynkach wielopiętrowych. Lokalny punkt dystrybucyjny okablowanie poziome Lokalny punkt dystrybucyjny okablowanie pionowe Lokalny punkt dystrybucyjny Centralny punkt dystrybucyjny Okablowanie pionowe składa się z następujących elementów: sprzęt końcowy na kaŝdym końcu trasy przebiegu kabla (tablice rozdzielcze, łączówki), kable, łącza MDF z IDF. Nośnikiem moŝe być: nieekranowa skrętka UTP, ekranowana skrętka STP, kabel współosiowy, kabel światłowodowy

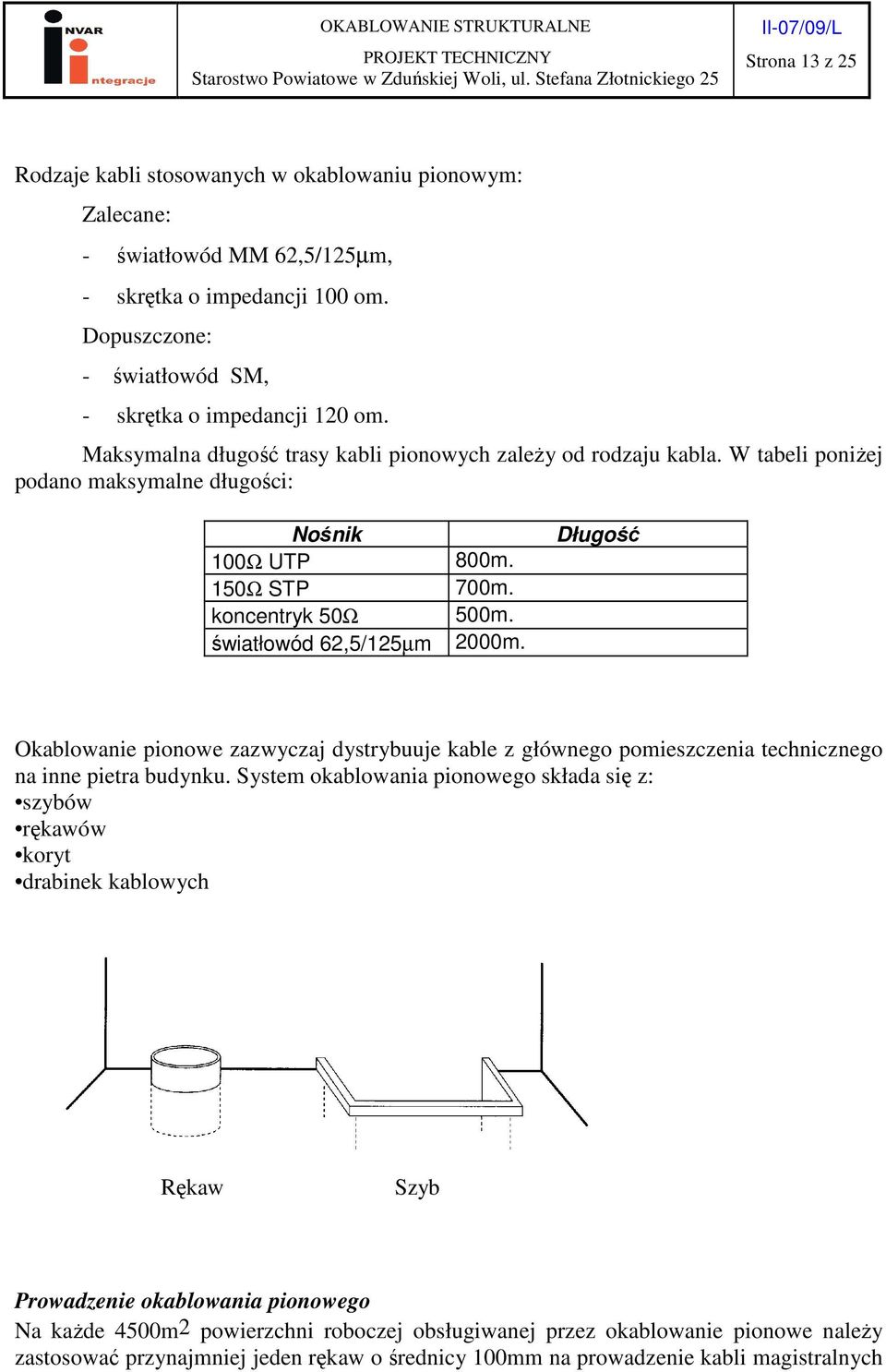

13 Strona 13 z 25 Rodzaje kabli stosowanych w okablowaniu pionowym: Zalecane: - światłowód MM 62,5/125µm, - skrętka o impedancji 100 om. Dopuszczone: - światłowód SM, - skrętka o impedancji 120 om. Maksymalna długość trasy kabli pionowych zaleŝy od rodzaju kabla. W tabeli poniŝej podano maksymalne długości: Nośnik 100Ω UTP 800m. 150Ω STP 700m. koncentryk 50Ω 500m. światłowód 62,5/125µm 2000m. Długość Okablowanie pionowe zazwyczaj dystrybuuje kable z głównego pomieszczenia technicznego na inne pietra budynku. System okablowania pionowego składa się z: szybów rękawów koryt drabinek kablowych Rękaw Szyb Prowadzenie okablowania pionowego Na kaŝde 4500m2 powierzchni roboczej obsługiwanej przez okablowanie pionowe naleŝy zastosować przynajmniej jeden rękaw o średnicy 100mm na prowadzenie kabli magistralnych

14 Strona 14 z 25 (okablowanie pionowe) i przynajmniej 2 dodatkowe, zapasowe rękawy o takich samych wymiarach. Zalecenia normy EN punkt pośredni nie słuŝy do krosowania, - norma zaleca min. jeden punkt rozdzielczy na kaŝde piętro, - norma zaleca jeden punkt rozdzielczy na kaŝde 1000 m2, - norma podaje, Ŝe często spotykanym rozwiązaniem jest 2XRJ45 na kaŝde 10m2 powierzchni, - przy małym nasyceniu gniazdami abonenckimi danego piętra (np. hala wystawowa), - norma dopuszcza podłączenie tych gniazd do punktu rozdzielczego na sąsiednim piętrze, - do jednego gniazda abonenckiego doprowadzona jest skrętka 100 om lub 120 om (zalecana 100 om dla kategorii 5), - do drugiego gniazda doprowadzona jest skrętka lub światłowód, - skrętka moŝe być dwu lub czteroparowa, przy czym jeśli skrętka ma mniej niŝ cztery pary, to gniazdo musi być wyraźnie oznaczone, - w ramach jednego połączenia nie moŝna uŝywać kabli miedzianych o róŝnych impedancjach, ani kabli światłowodowych o róŝnych średnicach rdzenia Kable stosowane w okablowaniu strukturalnym Maksymalne dopuszczalne długości kabli obrazuje poniŝszy rysunek CD EQP BD EQP FD EQP G F E TO 1500m 500m 90m D Campus C Building B A backbone cable backbone cable Horizontal cable Terminal Equipment A+B+C max 10m C+D max 20m F&G max 30m. Standardowym nośnikiem sygnałów w okablowaniu poziomym jest skrętka 4-o parowa miedziana 5 kategorii. MoŜe ona być równieŝ wykorzystana w okablowaniu pionowym czego jednak się nie zaleca. MoŜliwe jest wykonanie kabla bez ekranu UTP zewnętrzne powłoka kabla pary drutów skręconych Budowa kabla UTP

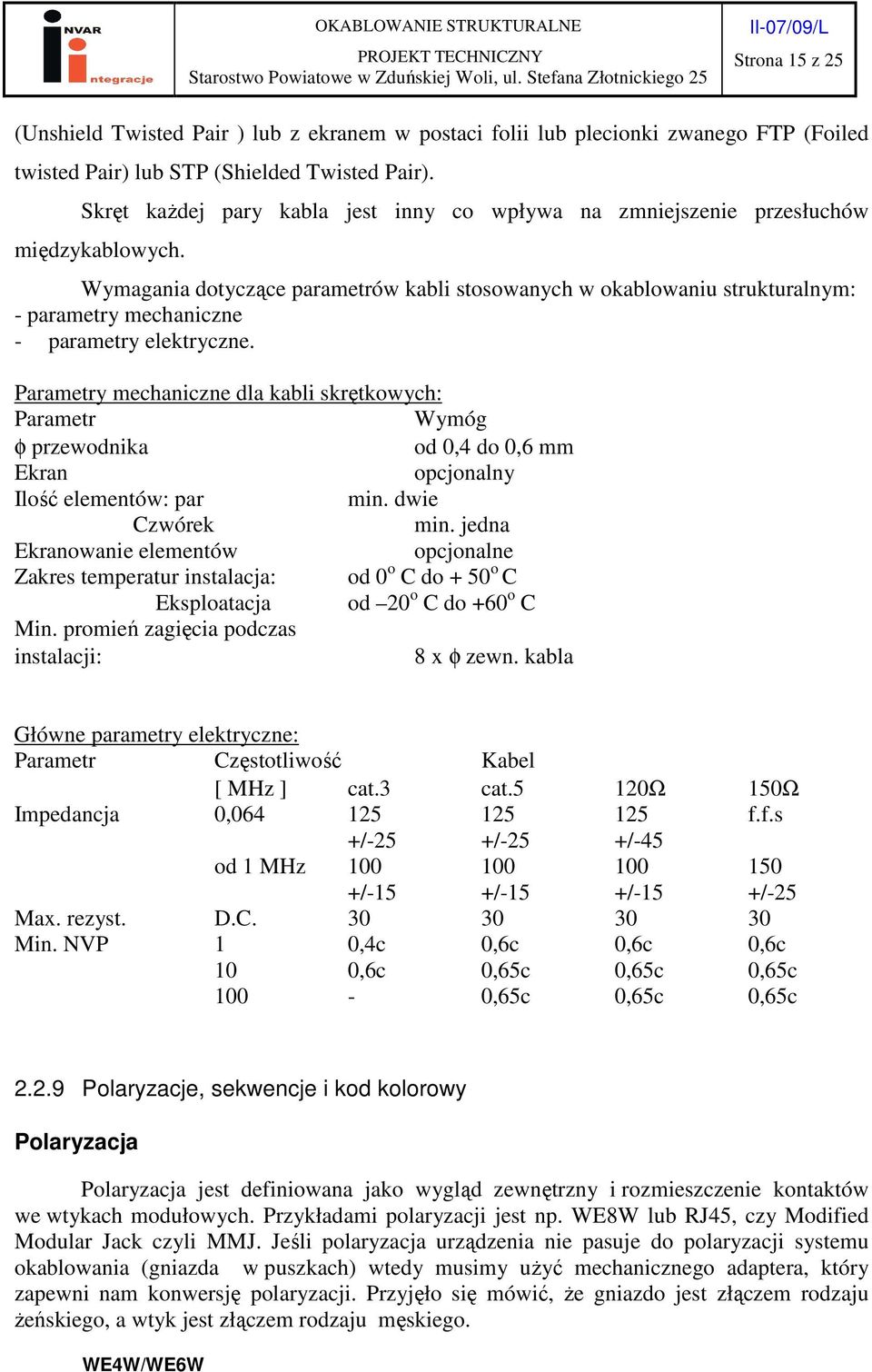

15 Strona 15 z 25 (Unshield Twisted Pair ) lub z ekranem w postaci folii lub plecionki zwanego FTP (Foiled twisted Pair) lub STP (Shielded Twisted Pair). Skręt kaŝdej pary kabla jest inny co wpływa na zmniejszenie przesłuchów międzykablowych. Wymagania dotyczące parametrów kabli stosowanych w okablowaniu strukturalnym: - parametry mechaniczne - parametry elektryczne. Parametry mechaniczne dla kabli skrętkowych: Parametr Wymóg φ przewodnika od 0,4 do 0,6 mm Ekran opcjonalny Ilość elementów: par min. dwie Czwórek min. jedna Ekranowanie elementów opcjonalne Zakres temperatur instalacja: od 0 o C do + 50 o C Eksploatacja od 20 o C do +60 o C Min. promień zagięcia podczas instalacji: 8 x φ zewn. kabla Główne parametry elektryczne: Parametr Częstotliwość Kabel [ MHz ] cat.3 cat.5 120Ω 150Ω Impedancja 0, f.f.s +/-25 +/-25 +/-45 od 1 MHz /-15 +/-15 +/-15 +/-25 Max. rezyst. D.C Min. NVP 1 0,4c 0,6c 0,6c 0,6c 10 0,6c 0,65c 0,65c 0,65c 100-0,65c 0,65c 0,65c Polaryzacje, sekwencje i kod kolorowy Polaryzacja Polaryzacja jest definiowana jako wygląd zewnętrzny i rozmieszczenie kontaktów we wtykach modułowych. Przykładami polaryzacji jest np. WE8W lub RJ45, czy Modified Modular Jack czyli MMJ. Jeśli polaryzacja urządzenia nie pasuje do polaryzacji systemu okablowania (gniazda w puszkach) wtedy musimy uŝyć mechanicznego adaptera, który zapewni nam konwersję polaryzacji. Przyjęło się mówić, Ŝe gniazdo jest złączem rodzaju Ŝeńskiego, a wtyk jest złączem rodzaju męskiego. WE4W/WE6W

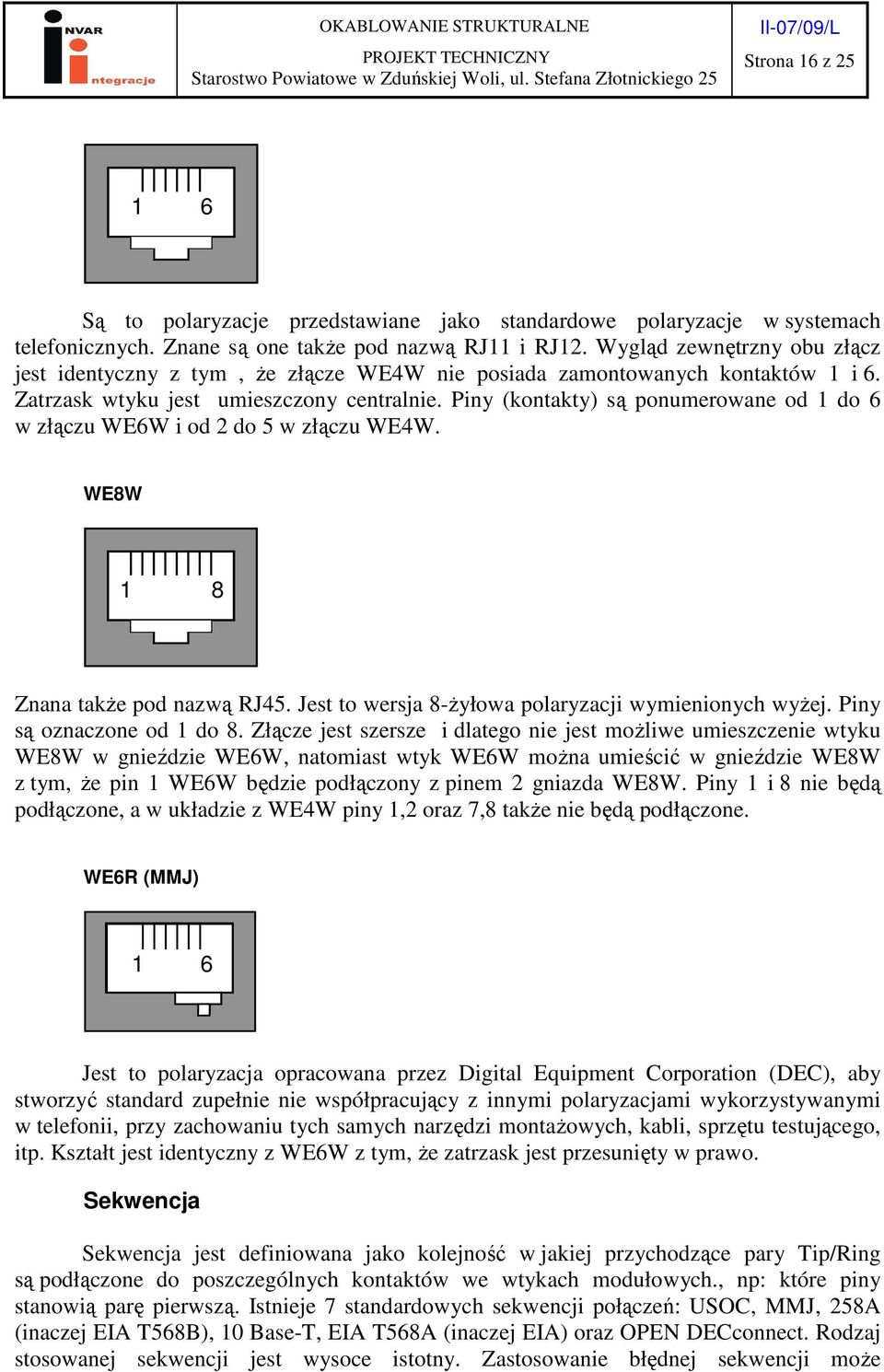

16 Strona 16 z Są to polaryzacje przedstawiane jako standardowe polaryzacje w systemach telefonicznych. Znane są one takŝe pod nazwą RJ11 i RJ12. Wygląd zewnętrzny obu złącz jest identyczny z tym, Ŝe złącze WE4W nie posiada zamontowanych kontaktów 1 i 6. Zatrzask wtyku jest umieszczony centralnie. Piny (kontakty) są ponumerowane od 1 do 6 w złączu WE6W i od 2 do 5 w złączu WE4W. WE8W 1 8 Znana takŝe pod nazwą RJ45. Jest to wersja 8-Ŝyłowa polaryzacji wymienionych wyŝej. Piny są oznaczone od 1 do 8. Złącze jest szersze i dlatego nie jest moŝliwe umieszczenie wtyku WE8W w gnieździe WE6W, natomiast wtyk WE6W moŝna umieścić w gnieździe WE8W z tym, Ŝe pin 1 WE6W będzie podłączony z pinem 2 gniazda WE8W. Piny 1 i 8 nie będą podłączone, a w układzie z WE4W piny 1,2 oraz 7,8 takŝe nie będą podłączone. WE6R (MMJ) 1 6 Jest to polaryzacja opracowana przez Digital Equipment Corporation (DEC), aby stworzyć standard zupełnie nie współpracujący z innymi polaryzacjami wykorzystywanymi w telefonii, przy zachowaniu tych samych narzędzi montaŝowych, kabli, sprzętu testującego, itp. Kształt jest identyczny z WE6W z tym, Ŝe zatrzask jest przesunięty w prawo. Sekwencja Sekwencja jest definiowana jako kolejność w jakiej przychodzące pary Tip/Ring są podłączone do poszczególnych kontaktów we wtykach modułowych., np: które piny stanowią parę pierwszą. Istnieje 7 standardowych sekwencji połączeń: USOC, MMJ, 258A (inaczej EIA T568B), 10 Base-T, EIA T568A (inaczej EIA) oraz OPEN DECconnect. Rodzaj stosowanej sekwencji jest wysoce istotny. Zastosowanie błędnej sekwencji moŝe

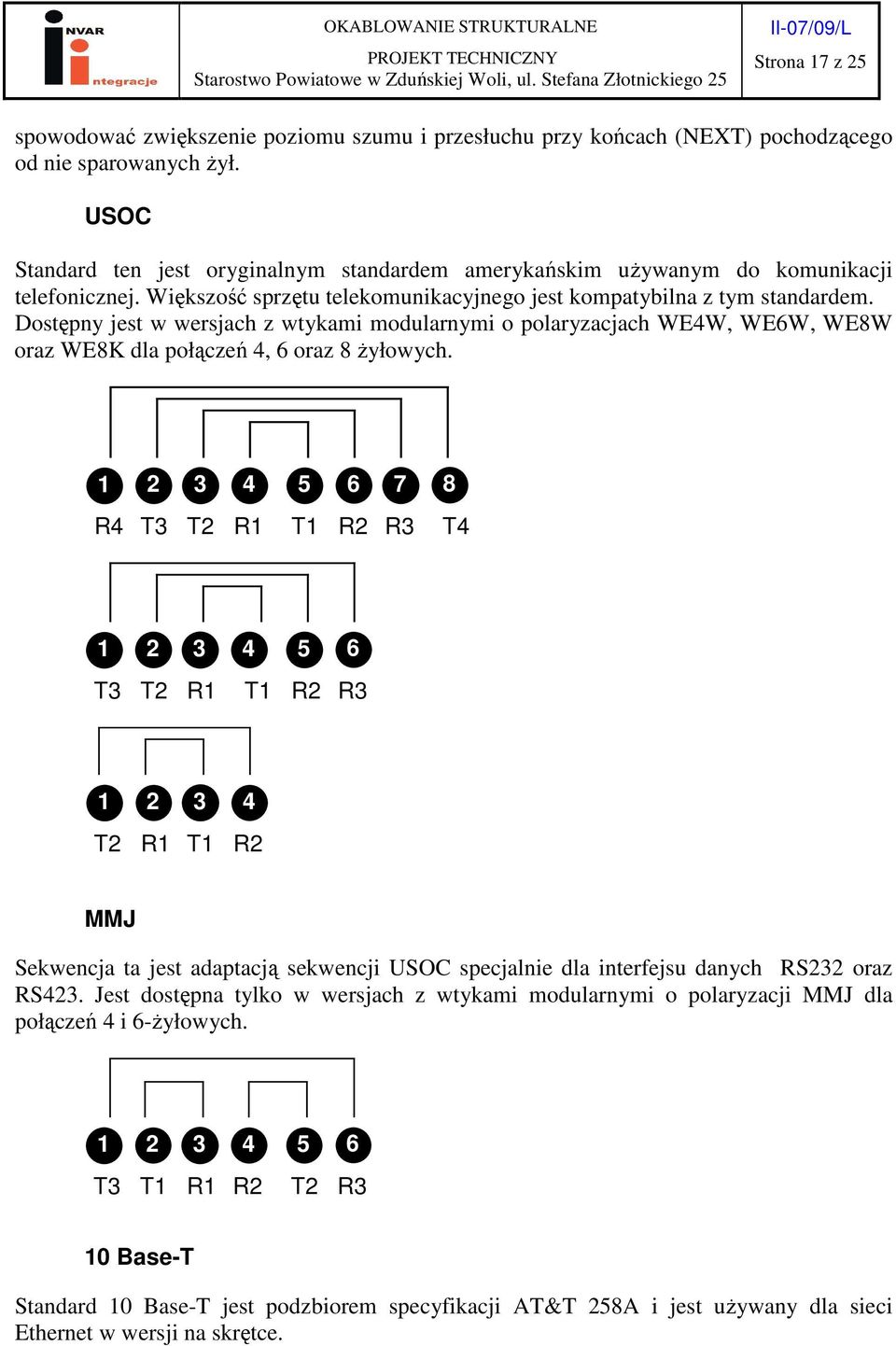

17 Strona 17 z 25 spowodować zwiększenie poziomu szumu i przesłuchu przy końcach (NEXT) pochodzącego od nie sparowanych Ŝył. USOC Standard ten jest oryginalnym standardem amerykańskim uŝywanym do komunikacji telefonicznej. Większość sprzętu telekomunikacyjnego jest kompatybilna z tym standardem. Dostępny jest w wersjach z wtykami modularnymi o polaryzacjach WE4W, WE6W, WE8W oraz WE8K dla połączeń 4, 6 oraz 8 Ŝyłowych R4 T3 T2 R1 T1 R2 R3 T T3 T2 R1 T1 R2 R T2 R1 T1 R2 MMJ Sekwencja ta jest adaptacją sekwencji USOC specjalnie dla interfejsu danych RS232 oraz RS423. Jest dostępna tylko w wersjach z wtykami modularnymi o polaryzacji MMJ dla połączeń 4 i 6-Ŝyłowych T3 T1 R1 R2 T2 R3 10 Base-T Standard 10 Base-T jest podzbiorem specyfikacji AT&T 258A i jest uŝywany dla sieci Ethernet w wersji na skrętce.

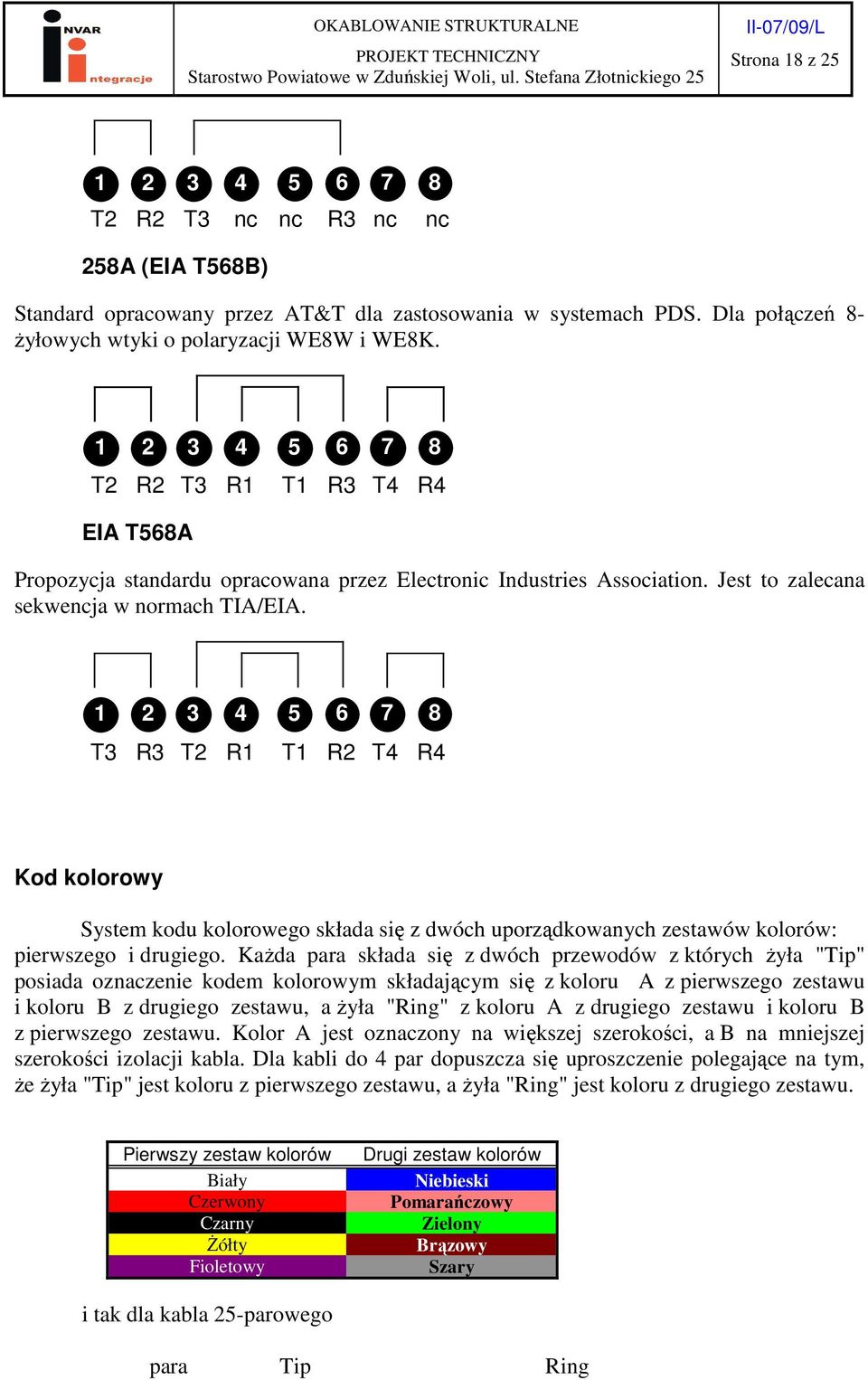

18 Strona 18 z T2 R2 T3 258A (EIA T568B) nc nc R3 nc nc Standard opracowany przez AT&T dla zastosowania w systemach PDS. Dla połączeń 8- Ŝyłowych wtyki o polaryzacji WE8W i WE8K T2 R2 T3 R1 T1 R3 T4 R4 EIA T568A Propozycja standardu opracowana przez Electronic Industries Association. Jest to zalecana sekwencja w normach TIA/EIA T3 R3 T2 R1 T1 R2 T4 R4 Kod kolorowy System kodu kolorowego składa się z dwóch uporządkowanych zestawów kolorów: pierwszego i drugiego. KaŜda para składa się z dwóch przewodów z których Ŝyła "Tip" posiada oznaczenie kodem kolorowym składającym się z koloru A z pierwszego zestawu i koloru B z drugiego zestawu, a Ŝyła "Ring" z koloru A z drugiego zestawu i koloru B z pierwszego zestawu. Kolor A jest oznaczony na większej szerokości, a B na mniejszej szerokości izolacji kabla. Dla kabli do 4 par dopuszcza się uproszczenie polegające na tym, Ŝe Ŝyła "Tip" jest koloru z pierwszego zestawu, a Ŝyła "Ring" jest koloru z drugiego zestawu. Pierwszy zestaw kolorów Drugi zestaw kolorów Biały Niebieski Czerwony Pomarańczowy Czarny Zielony śółty Brązowy Fioletowy Szary i tak dla kabla 25-parowego para Tip Ring

19 Strona 19 z 25 1 Biało-Niebieski Niebiesko-Biały 2 Biało-Pomarańczowy Pomarańczowo-Biały 3 Biało-Zielony Zielono-Biały..6 Czerwono-Pomarańczowy Pomarańczowo-Czerwony. 24 Fioletowo-Brązowy Brązowo-Fioletowy 25 Fioletowo-Szary Szaro-Fioletowy a dla kabla 4-parowego para Tip Ring 1 Biało-Niebieski Niebiesko-Biały 2 Biało-Pomarańczowy Pomarańczowo-Biały 3 Biało-Zielony Zielono-Biały 4 Biało-Brązowy Brązowo-Biały lub uproszczony system* para Tip Ring 1 Biały Niebieski 2 Biały Pomarańczowy 3 Biały Zielony 4 Biały Brązowy * w systemie typ konieczne jest wykorzystanie informacji o skręcie Ŝył w kablu

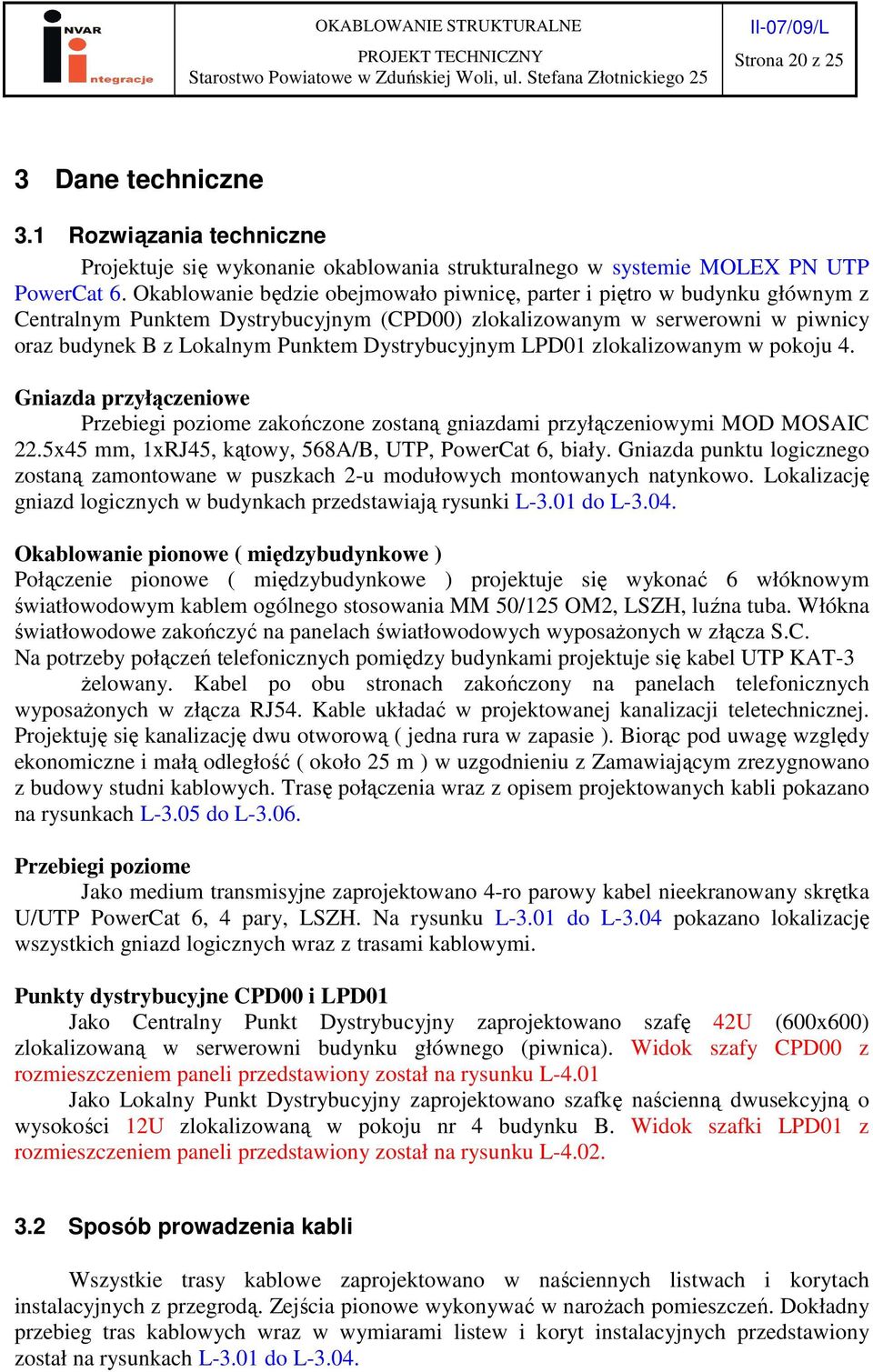

20 Strona 20 z 25 3 Dane techniczne 3.1 Rozwiązania techniczne Projektuje się wykonanie okablowania strukturalnego w systemie MOLEX PN UTP PowerCat 6. Okablowanie będzie obejmowało piwnicę, parter i piętro w budynku głównym z Centralnym Punktem Dystrybucyjnym (CPD00) zlokalizowanym w serwerowni w piwnicy oraz budynek B z Lokalnym Punktem Dystrybucyjnym LPD01 zlokalizowanym w pokoju 4. Gniazda przyłączeniowe Przebiegi poziome zakończone zostaną gniazdami przyłączeniowymi MOD MOSAIC 22.5x45 mm, 1xRJ45, kątowy, 568A/B, UTP, PowerCat 6, biały. Gniazda punktu logicznego zostaną zamontowane w puszkach 2-u modułowych montowanych natynkowo. Lokalizację gniazd logicznych w budynkach przedstawiają rysunki L-3.01 do L Okablowanie pionowe ( międzybudynkowe ) Połączenie pionowe ( międzybudynkowe ) projektuje się wykonać 6 włóknowym światłowodowym kablem ogólnego stosowania MM 50/125 OM2, LSZH, luźna tuba. Włókna światłowodowe zakończyć na panelach światłowodowych wyposaŝonych w złącza S.C. Na potrzeby połączeń telefonicznych pomiędzy budynkami projektuje się kabel UTP KAT-3 Ŝelowany. Kabel po obu stronach zakończony na panelach telefonicznych wyposaŝonych w złącza RJ54. Kable układać w projektowanej kanalizacji teletechnicznej. Projektuję się kanalizację dwu otworową ( jedna rura w zapasie ). Biorąc pod uwagę względy ekonomiczne i małą odległość ( około 25 m ) w uzgodnieniu z Zamawiającym zrezygnowano z budowy studni kablowych. Trasę połączenia wraz z opisem projektowanych kabli pokazano na rysunkach L-3.05 do L Przebiegi poziome Jako medium transmisyjne zaprojektowano 4-ro parowy kabel nieekranowany skrętka U/UTP PowerCat 6, 4 pary, LSZH. Na rysunku L-3.01 do L-3.04 pokazano lokalizację wszystkich gniazd logicznych wraz z trasami kablowymi. Punkty dystrybucyjne CPD00 i LPD01 Jako Centralny Punkt Dystrybucyjny zaprojektowano szafę 42U (600x600) zlokalizowaną w serwerowni budynku głównego (piwnica). Widok szafy CPD00 z rozmieszczeniem paneli przedstawiony został na rysunku L-4.01 Jako Lokalny Punkt Dystrybucyjny zaprojektowano szafkę naścienną dwusekcyjną o wysokości 12U zlokalizowaną w pokoju nr 4 budynku B. Widok szafki LPD01 z rozmieszczeniem paneli przedstawiony został na rysunku L Sposób prowadzenia kabli Wszystkie trasy kablowe zaprojektowano w naściennych listwach i korytach instalacyjnych z przegrodą. Zejścia pionowe wykonywać w naroŝach pomieszczeń. Dokładny przebieg tras kablowych wraz w wymiarami listew i koryt instalacyjnych przedstawiony został na rysunkach L-3.01 do L-3.04.

21 Strona 21 z Numeracja gniazd KaŜde gniazdo zostanie oznaczone w sposób ułatwiający jego identyfikacje. Numer ten jest jednakowy dla gniazda na stanowisku roboczym, porcie panela krosowego oraz z dwóch stron kabla. Projektuje się następujący system oznaczeń: Oznaczenie składa się z trzech segmentów oddzielonych "-". Segment pierwszy zawiera numer punktu dystrybucyjnego: 12 - pierwsze piętro drugi punkt dystrybucyjny, 00 - centralny punkt dystrybucyjny, itd. Segment drugi zawiera numer grupy - tj. numer patch panel'a lub bloku PDS. Segment trzeci jest numerem portu. I tak oznacza przebieg poziomy którego zakończenie znajduje się na 2 piętrze, w 1 punkcie dystrybucyjnym, na panelu 101, porcie 17. Odpowiednio z oznaczenia przebiegu wynikają: numer Punktu Dystrybucyjnego - 21 numer szafy 21-1 numer panel'a numer portu numer szafy w PD - 1 numer panel'a w szafie numer portu w panelu - 17 itd. Tego typu system oznaczeń pozwala jednoznacznie identyfikować lokalizację zakończeń przebiegów. Znajomość oznaczenia gniazda pozwala na zidentyfikowanie portu, patch panel-a i punktu dystrybucyjnego. Numer przebiegu jest naniesiony na punkt przyłączeniowy (oznacznik na puszce), kabel z obu stron, oznakowanie naniesione jest takŝe na szafce punktu dystrybucyjnego, panelach i portach paneli.

22 Strona 22 z 25 4 Testowanie i konserwacja 4.1 Testowanie wykonanych połączeń Prawidłowe funkcjonowanie urządzeń w sieci komputerowej w duŝym stopniu zaleŝy od sprawności jej okablowania. Stąd teŝ istotnym staje się zastosowanie techniki pomiarowej, która pozwala na określenie parametrów okablowania. Z przebiegu pomiarów naleŝy sporządzić protokół. 4.2 Konserwacja. Okablowanie nie wymaga Ŝadnej konserwacji. Zamontowane białe gniazda natynkowe naleŝy przeczyścić w miarę potrzeby miękką szmatką flanelową zwilŝoną wodą z mydłem.

23 Strona 23 z 25 5 Wyszczególnienie dokumentacji L.p. Określenie Nr. Rysunku Ilość arkuszy 1. Plan instalacji logicznej piwnica L Plan instalacji logicznej parter L Plan instalacji logicznej piętro L Plan instalacji logicznej budynek B L Połączenie międzybudynkowe L Schemat połączeń L Centralny punkt dystrybucyjny CPD00 E Lokalny punkt dystrybucyjny LPD01 E Uwagi

24 Strona 24 z 25 6 Zestawienie materiałów Opis Symbol J.m. Ilość Budynek główny PS LISTWA KABLOWA LN 50X m 250 PS LISTWA KABLOWA KI 60X m 64 PS LISTWA KABLOWA KI 90X m 61 PS PRZEGRODA SEP. WYS m 61 PS LISTWA KABLOWA KIO 160X m 64 PS PRZEGRODA SEP. WYS m 64 PS POKRYWA SZER m 64 Przebicie otworu o średnicy do 100 mm i głebokości do 50 mm m 33 CAA Kabel U/UTP PowerCat 6, 4 pary, LSZH, Fioletowy CAA mb 6000 Kabel UTP kat-3 50 parowy 39-X043 mb 60 WZ-SZB AA Szafa SZB 19" w konfiguracji podstawowej 42U 600x600 WZ-SZB AA szt 1 Listwa zasilająca LZ-30/9 WZ-LZ szt 1 Panel wentylacyjny PWD-2W WN szt 1 Termostat KTS 1141 (zamykający) WN szt 1 Panel 19-calowy 50xRJ45 KATT IDC, USOC 2 pary, UTP, 1U, Grafitowy PID szt 1 Zarobienie przebiegów wieloparowych szt 50 PID EU Panel 19-calowy 24xRJ45 DG+, 568A/B, UTP, PowerCat 6, 1U, Grafitowy PID EU szt 2 PID EU Panel 19-calowy 48xRJ45 DG+, 568A/B, UTP, PowerCat 6, 2U, Grafitowy PID EU szt 3 25.B016G Panel 19-calowy z wieszakami, 1U, Grafitowy 25.B016G szt 1 25.B013G Panel 19-calowy z wieszakami, 2U, Grafitowy 25.B013G szt 6 PCD E Kabel krosowy RJ45, 568B, U/UTP, linka, PowerCat 6, LSZH 1m, Szary PCD E szt 78 PCD EKabel krosowy RJ45, 568B, U/UTP, linka, PowerCat 6, LSZH 2m, Szary PCD E szt 78 PCD E Kabel krosowy RJ45, 568B, U/UTP, linka, PowerCat 6, LSZH 3m, Szary PCD E szt 156 Zarobienie kabla 4-parowego na panelu krosowym nieekranowanym szt 156 M45:2M PUSZKA NATYNK 40MM szt 78 M45:2M UCHWYT MONTAśOWY szt 78 M45:2M RAMKA BIAŁA POZIOMA szt 78 MLG Mod Mosaic 22.5x45mm 1xRJ45 kątowy, 568A/B, UTP, Powercat 6, Biały MLG szt 156 Materiały dodatkowe kpl. 1 Pomiary przebiegów okablowania tor 156 Okablowanie międzybudynkowe wraz z kanalizacją HDPE 32X2,9 MM RURA ŚWIATŁ. HDPE 32x2,9 mb 30 Rura DVK 110 (kanalizacja dwuotworowa) DVK 110 mb 60 Wykonanie wejścia do budynku INVAR szt 2 Wykonanie przejścia pod drogą INVAR mb 6 Taśma ostrzegawczo - lokalizacyjna TOL-Opt/20 TOL-Opt/20 mb 30 6 włóknowy światłowodowy kabel ogólnego stosowania MM 50/125 OM2, LSZH, luźna tuba CFR m 70 Kabel U/UTP kat-3 50 parowy, PE, Ŝelowany 39-X044 m 70 19" Panel światłowodowy FMS III, 6xDuplex SC, 1U, Grafitowy 91.SC.120.D001G szt 2 Uniwersalna kaseta światłowodowa - zestaw AFR-00001P szt 2 Pig-tail MM 50/125 OM2 SC 2.0m FPC szt 12 Spawanie włókien KFR Osłona spawów światłowodowych; 45 mm KFR szt 12 Panel 19-calowy 50xRJ45 KATT IDC, USOC 2 pary, UTP, 1U, Grafitowy PID szt 2 Zarobienie przebiegów wieloparowych szt 100 Światłowód krosowy duplex MM 50/125 OM2 Duplex SC - Duplex SC, 2.0m FPC szt 2 Materiały dodatkowe kpl 1 Pomiary światłowodów 6 Budynek B PS LISTWA KABLOWA LN 50X mb 70 PS LISTWA KABLOWA KI 90X mb 50 PS PRZEGRODA SEP. WYS mb 50 RURA GIĘTKA ICA 3321, ŚR mb 20 Przebicie otworu o średnicy do 100 mm i głebokości do 50 mm szt 4 CAA Kabel U/UTP PowerCat 6, 4 pary, LSZH, Fioletowy CAA mb 1000 Szafka naścienna dwusekcyjna SD2 19" WZ szt. 1 Zespół wentylacyjny 230 V, 22 W do SD WN szt. 1 PID EU Panel 19-calowy 48xRJ45 DG+, 568A/B, UTP, PowerCat 6, 2U, Grafitowy PID EU szt B016G Panel 19-calowy z wieszakami, 1U, Grafitowy 25.B016G szt. 2 PCD E Kabel krosowy RJ45, 568B, U/UTP, linka, PowerCat 6, LSZH 1m, Szary PCD E szt. 15 PCD EKabel krosowy RJ45, 568B, U/UTP, linka, PowerCat 6, LSZH 2m, Szary PCD E szt. 15 PCD E Kabel krosowy RJ45, 568B, U/UTP, linka, PowerCat 6, LSZH 3m, Szary PCD E szt. 30 Zarobienie kabla 4-parowego na panelu krosowym nieekranowanym szt. 30 M45:2M PUSZKA NATYNK 40MM szt. 15 M45:2M UCHWYT MONTAśOWY szt. 15 M45:2M RAMKA BIAŁA POZIOMA szt. 15 MLG Mod Mosaic 22.5x45mm 1xRJ45 kątowy, 568A/B, UTP, Powercat 6, Biały MLG szt. 30 Materiały dodatkowe kpl 1 Pomiary przebiegów okablowania szt. 30
