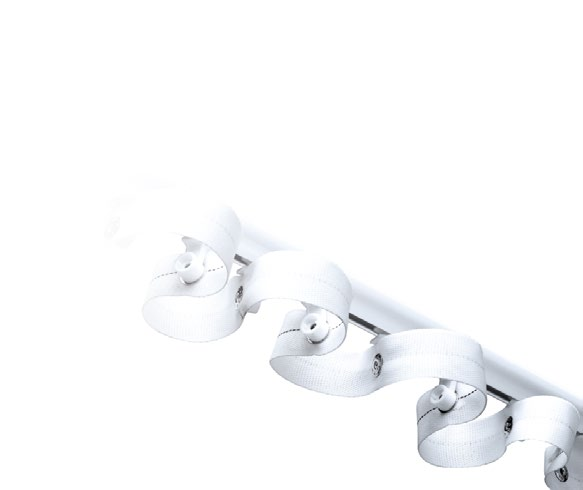

2 Karnisze - wstęp Karnisze - falowanie tkaniny - informacje ogólne Poprzez zastosowanie specjalnej taśmy z napami możliwe jest ukształtowanie specjalnej taśmy do falowania wszytej w tkaninę. Uzyskuje się w ten sposób elegancki efekt równomiernie e pofalowanej tkaniny. Stopień falowania tkaniny 80%, 100% lub 1% określa dodatkową ilość tkaniny w stosunku do standardowych ślizgaczy. Należy uwzględnić ten fakt w momencie wyboru odpowiedniego napędu. We wszystkich systemach tkanina jest mocowana przy pomocy guzików krawieckich bezpośrednio do ślizgaczy, wózka wiodącego, a także zaczepów końcówki szyny. Naprzemienne (patrz rys.) zamocowanie taśmy do falowania zapewnia równomierne ułożenie materiału. Zwiększenie stopnia falowania zwiększa głębokość fałd na tkaninie. Opcje falowania 80% 100% 60 mm 54 mm Odstęp między wózkami - 60mm Odstęp między wózkami - 54mm W systemach wykorzystujących falowanie tkaniny nie ma możliwości dołożenia dodatkowych ślizgaczy. Falowanie tkaniny zawsze zwiększa szerokość pakietu tkaniny po zsunięciu w stosunku do standardowych ślizgaczy. Odległość między guzikami umieszczonymi na taśmie do falowania tkaniny jest stała niezależnie od systemu. Szerokość pakietu po zsunięciu* System Torro Autoline Glydea standard 13,5 cm 16,5 cm 13,5 cm falowanie 80% 23,5 cm,4 cm 23,5 cm falowanie 100% 26,5 cm - 26,5 cm * podane wartości nie obejmują szerokości wózka wiodącego i silnika Długość taśmy do falowania** System Torro Autoline Glydea Liczba ślizgaczy System Torro Autoline Glydea standard falowanie 80% 196 cm 196 cm 196 cm falowanie 100% 215 cm cm standard falowanie 80% falowanie 100% ** przy zsuwaniu jednostronnym, nie uwzględnia szerokości wózka wiodącego i silnika Wsporniki ścienne ,5 40 (Autoline) regulowany (Torro) regulowany (Glydea) wydłużony (Autoline)

3 Karnisze - wstęp Gięcie profili aluminiowych Szerokość całkowita karnisza giętego podawana w zamówieniu, jest zawsze interpretowana jako wymiar zawierający końcówki szyny. Podawane wymiary oraz ich tolerancje są mierzone zawsze od osi symetrii szyny. Wygięta szyna zawsze będzie w przybliżeniu wycinkiem okręgu. Jeżeli łuk składa się z kilku odcinków o różnych promieniach, poszczególne odcinki są uśredniane jako wycinki okręgu ze stałym promieniem. D L Niezbędne wymiary jednoznacznie definiujące wycinek okręgu (kształt szyny karnisza), można podać na trzy sposoby: - promień (R) i cięciwa (C) - promień (R) i odległość środka cięciwy od środka okręgu (D) - cięciwa (C) i odległość od jej środka do środka łuku (D) Istnieje możliwość gięcia szyny w dwóch wariantach: zakręt i (patrz tabela poniżej). C R Promień gięcia szyny KS / CKS Torro Autoline Glydea Zakręt - gięcie ze stałym promieniem w zakresie cm 30cm / 45cm 30cm / 45cm 30cm / 45cm Duży łuk - minimalny stały promień 50 cm 0 cm 0 cm 300 cm Gięcie profili aluminowych podobnie jak każdy proces produkcyjny charakteryzuje określona dokładność - określana jako tolerancja wykonania. Każdy łuk opisują trzy podstawowe wymiary - przedstawione powyżej na przykładzie karnisza Autoline w widoku od góry: L całkowita długość szyny z końcówkami szyn C długość cięciwy D odległość od środka cięciwy do środka osi szyny Dopuszczalne tolerancje (różnice wymiarowe) wyrobu gotowego: L długość szyny: +/- 5mm na metr bieżący długości karnisza C - długość cięciwy: +/- 10mm na metr bieżący długości karnisza D - odległość od środka cięciwy do środka osi szyny: +/- 10mm na metr bieżący długości karnisza Dodatkowo kąt dla gięcia standardowego 90 : +/- 2 (nie więcej niż mm na długości całkowitej) (nie więcej niż 40mm na długości całkowitej) (nie więcej niż 40mm na długości całkowitej) (odchylenie +/- 3,5cm - jeden metr za zakrętem) Zamawiając karnisze gięte, klient akceptuje podane tolerancje wymiarowe. Odchylenia od zadanych wymiarów mieszące się w granicach tolerancji, nie będą mogły być uwzględnione w ramach reklamacji. Dopuszczalne jest nieznaczne wygięcie szyny aluminiowej względem płaszczyzny poziomej, spowodowane naprężeniami powstałymi w procesie gięcia. Procedura składania zamówienia 1. Należy określić wszystkie wymiary jednoznacznie definiujące wycinek okręgu. 2. Gotowy projekt (najlepiej w formacie.dwg - plik AutoCAD) lub szkic odręczny należy przysłać em. 3. Po zapoznaniu się z treścią zapytania, odsyłamy do klienta rysunek do akceptacji (podział i/lub uśrednienie kształtu). 4. Po zatwierdzeniu przez klienta otrzymanego projektu, zamówienie jest przekazywane do realizacji. Porównanie możliwości napędów fazowe TORRO AUTOLINE GLYDEA AM68 LS AM68 5W RF AM95 RF (T) (1) WT DCT STEROWANIE bezpotencjałowe RF (radiowe) IR (podczerwień) PARAMETRY GRANICZNE max. szerokość* max. waga tkaniny 10 cm 1600 cm 10 cm Tandem - 2 silniki OPCJE DODATKOWE UP - montaż silnika do góry łożyskowane końcówki szyny falowanie tkaniny 80% falowanie tkaniny 100% * po konsultacji 161

4 CT-KS/CKS System KS / CKS W /m W /m KS ,0 25,0 CKS ,0,0 Cena w tabeli obejmuje sterowany ręcznie karnisz KS w kolorze m lub sterowany za pomocą sznurka karnisz CKS w kolorze m, uchwyty sufitowe z nacięciem oraz ślizgacze z oczkiem lub agrafką (10 ślizgaczy / 1m karnisza). Opcja / - gięcie standardowe o promieniu 10cm. Karnisz KS, 301 cm (szer.), kolor karnisz KS, 350cm (szer.) dopłata za kolor Szyna KS Szyna CKS - zsuwanie jednostronne Kolor Kolor Ślizgacze Szyna CKS - zsuwanie dwustronne Kolor z oczkiem (standard) z agrafką hamujący (tylko KS) Wieszak Obciążnik sznurka ślizgacz (do uchwytów z nacięciem) (do uchwytów typu SMART CLICK i ALU) ramię zachodzące KS (tworzywo) ślizgacz hamujący KS Dopłata za opcjonalne uchwyty sufitowe i ścienne uchwyt sufitowy z nacięciem Uchwyt sufitowy SMART KLICK Wyceniona liczba uchwytów Szyna KS Uchwyt sufitowy SMART KLICK - podwójny Uchwyt ścienny SMART KLICK 3,5cm Uchwyt ścienny SMART KLICK 6cm Uchwyt ścienny SMART KLICK 12,5cm Uchwyt ścienny SMART KLICK (2T) 15cm Szyna CKS Uchwyt ścienny ALU (1T) 7,5cm Uchwyt ścienny ALU (1T) 10cm Uchwyt ścienny ALU (2T) 5,5/15cm Uchwyt ścienny ALU (2T) 10,5/cm

5 CT-TR Torro /m /m A S V AC ,5 50,0 AM95 RF 230V AC ,5 50,0 A W R V AC ,5 75,0 Cena w tabeli obejmuje karnisz elektryczny Torro w kolorze m w wieszakami sufitowymi i ślizgaczami (10 ślizgaczy / 1 m karnisza). System jest dostarczany z nieustawionymi pozycjami krańcowymi. (Należy postępować zgodnie z załączoną do wyrobu instrukcją programowania). AM68 LS - sterowanie fazowe AC AM95 RF - sterowanie bezpotencjałowe i/lub radiowe AM68 5W RF - sterowanie fazowe AC, bezpotencjałowe i/lub radiowe Sterowania - patrz Akcesoria dodatkowe. Maksymalna szerokość systemu bez stosowania łącznika szyny wynosi 7m. Sterowanie ręczne - możliwość zsuwania i rozsuwania karnisza podczas zaniku napięcia. Tandem - dwa napędy zamontowane na przeciwległych krańcach szyny. Możliwość sterowania bezpotencjałowego lub przez RS485. Karnisz Torro AM68 LS, 951 cm (szer.), falowanie tkaniny, karnisz 1000 cm dopłata za falowanie tkaniny 80% dopłata za gięcie z prom. 30cm () Przed zamówieniem/podłączeniem karniszy do systemu inteligentnego wymagana jest konsultacja. Szyna Ślizgacz Wieszaki [AM95] [AM68] sufitowy regulowany Falowanie tkaniny UP Dzięki zastosowaniu specjalnych wózków i taśmy wszytej w tkaninę uzyskujemy efekt falowania. Funkcja umożliwiająca uruchamianie napędu poprzez pociągnięcie tkaniny. Nie można zatrzymać karnisza za pomocą tej funkcji. W przypadku sufitów podwieszanych możliwość zamontowania silnika do góry pozwala na schowanie okablowania wraz z samym silnikiem. Opcja dostępna bez dopłaty. Tabela obciążeń Wymiary systemu Typ szyny Obciążenie w (waga tkaniny)* do 4 m do 8 m do 12 m AM95 RF AM68 LS AM68 5W RF AM95 Tandem AM68 LS Tandem AM68 5W RF Tandem * maksymalne obciążenie ślizgacza wynosi 1,25 Torro AM68 LS Torro AM68 5W RF Torro AM95 RF System Torro AM95 AM68 y - 11,9cm 9,4cm z - 8,1cm 9,4cm v - 23,0cm 29,0cm Dopłata za falowanie tkaniny 57 v mm - odlegość między wieszakami 0mm - odlegość skrajnego wieszaka od końcówki szyny y x x z x - długość pakietu po zsunięciu x - 13,5cm standard x - 23,5cm falowanie tkaniny 80% x - 25,5cm falowanie tkaniny 100% tandem AM68 LS tandem AM68 5W RF tandem AM95 RF % 100% ślizgacz wieszak sufitowy gięcie z promieniem 30cm / 45cm gięcie taśma do falowania tkaniny - biała, czarna, przezroczysta (1m szyny) kabel sterujący RJ

6 CT-AL Autoline /m AR T V AC AR V AC ,0 60, ,0 75,0 Cena w tabeli obejmuje karnisz elektryczny Autoline w kolorze m z wieszakami typu B oraz ślizgaczami zwykłymi (10 ślizgaczy / 1 m karnisza). System jest dostarczany z nieustawionymi pozycjami krańcowymi. (Należy postępować zgodnie z załączoną do wyrobu instrukcją programowania). Wbudowany odbiornik radiowy. Sterowania - patrz Akcesoria dodatkowe. Maksymalna szerokość systemu bez stosowania łącznika szyny wynosi 7m. Sterowanie ręczne - możliwość zsuwania i rozsuwania karnisza podczas zaniku napięcia. Tandem - dwa napędy zamontowane na przeciwległych krańcach szyny. Karnisz Autoline JAR-4000 (T), 951 cm (szer.), falowanie tkaniny, karnisz 1000 cm dopłata za falowanie tkaniny 80% dopłata za gięcie z prom. 30cm () Stoper wózka wiodącego nie może zostać zastosowany razem z łącznikiem szyny. Przed zamówieniem/podłączeniem karniszy do systemu inteligentnego wymagana jest konsultacja. Ślizgacze cichobieżne wykluczają możliwość zastosowania łącznika szyny. Szyna Ślizgacze Wieszaki zwykły (standard) cichobieżny typ A sufitowy typ B sufitowy (standard) wydłużony Falowanie tkaniny Dzięki zastosowaniu specjalnych wózków i taśmy wszytej w tkaninę uzyskujemy efekt falowania. Funkcja umożliwiająca uruchamianie napędu poprzez pociągnięcie tkaniny. Nie można zatrzymać karnisza za pomocą tej funkcji. Dostępna tylko z silnikiem JAR-4000 (T). [T] [1] Tabela obciążeń mm - 0mm x - długość pakietu po zsunięciu JAR-4000 (1) JAR-4000 (T) Wymiary systemu odlegość między wieszakami odlegość skrajnego wieszaka od końcówki szyny 111 x x - 16,5cm standard x - 21,3cm falowanie tkaniny 80% x - 23,8cm falowanie tkaniny 100% x 111 System Autoline Ślizgacze cichobieżne Dopłata za falowanie tkaniny 80% Obciążenie w (waga tkaniny)* silnik pojedynczy 1m 2m 3m 4m 5m 6-12m JAR (1) JAR (T) tandem (dwa silniki) 5m 6m 7m 8m 9-12m 13-14m 15-16m JAR (1) JAR (T) maksymalne obciążenie ślizgacza wynosi 1,25 JAR-4000 (1) tandem JAR-4000 (T) tandem ślizgacz zwykły ślizgacz cichobieżny wieszak sufitowy typ A wieszak sufitowy typ B wydłużony stoper wózka wiodącego gięcie z promieniem 30cm / 45cm gięcie taśma do falowania tkaniny - biała, czarna, przezroczysta (1m szyny) kabel sterujący RJ

7 CT-GL Glydea /m WT CT V AC WT CT V AC , ,0 60 Cena w tabeli obejmuje karnisz elektryczny Glydea w kolorze m wraz z wieszakami typu A lub typu B oraz ślizgaczami (10 ślizgaczy / 1 m karnisza). System jest dostarczany z nieustawionymi pozycjami krańcowymi. (Należy postępować zgodnie z załączoną do wyrobu instrukcją programowania). Sterowania - patrz Akcesoria dodatkowe. Maksymalna szerokość systemu bez stosowania łącznika szyny wynosi 5m. Sterowanie ręczne - możliwość zsuwania i rozsuwania karnisza podczas zaniku napięcia. Karnisz Glydea 35e WT, 951 cm (szer.), falowanie tkaniny, karnisz 1000 cm dopłata za falowanie tkaniny 100% dopłata za gięcie z prom. 30cm () Przed zamówieniem/podłączeniem karniszy do systemu inteligentnego wymagana jest konsultacja. Szyna Ślizgacz Wieszaki typ A sufitowy (standard) typ B sufitowy regulowany Falowanie tkaniny UP Dzięki zastosowaniu specjalnych wózków i taśmy wszytej w tkaninę uzyskujemy efekt falowania. Funkcja umożliwiająca uruchamianie napędu poprzez pociągnięcie tkaniny. Nie można zatrzymać karnisza za pomocą tej funkcji. Dostępna tylko z silnikiem 60e DCT. W przypadku sufitów podwieszanych możliwość zamontowania silnika do góry pozwala na schowanie okablowania wraz z samym silnikiem. Opcja dostępna za dopłatą. Tabela obciążeń Wymiary systemu mm - odlegość między wieszakami 110mm - odlegość skrajnego wieszaka od końcówki szyny x - długość pakietu po zsunięciu x x x - 13,6cm standard x - 23,5cm falowanie tkaniny 80% x - 25,5cm falowanie tkaniny 100% 34 Obciążenie w (waga tkaniny)* Typ szyny 1m 2m 3m 4m 5m 6m 7m 8m 9m 10m 11m 12m x x 35e WT x x 35e DCT x x x x x x x x x x x x e WT e DCT x x x x x x * maksymalne obciążenie ślizgacza wynosi 1,5 Porównanie napędów Glydea 35 WT 35 DCT 60e WT 60e DCT wbudowany odbiornik RTS (dopłata) sterowanie fazowe sterowanie bezpotencjałowe (RJ12) sterowanie IR (podczerwień) miękki start miękki stop stała prędkość zsuwania - [cm/s] regulacja prędkości zsuwania regulowane pozycje krańcowe pozycja pośrednia System Glydea 35e WT/DCT 60e WT/DCT 80% 100% Dopłata za falowanie tkaniny odbiornik RTS ślizgacz wieszak sufitowy typ A wieszak sufitowy typ B 241 montaż silnika do góry - UP 39 5 gięcie z promieniem 30cm / 45cm 4 gięcie 9 taśma do falowania tkaniny - biała, czarna, przezroczysta (1m szyny) 18 kabel sterujący RJ
