Ecophon Akusto. Odkryj różnorodność rozwiązań dla ścian

Transkrypt

1 Ecophon Akusto Odkryj różnorodność rozwiązań dla ścian

2 Publikacja prezentuje rozwiązania Ecophon oraz produkty innych dostawców. Jest to ogólne źródło informacji co do tego, który produkt jest odpowiedni przy uwzględnieniu danych warunków. Przedstawione dane techniczne oparte są na badaniach przeprowadzonych w typowych warunkach oraz na naszym długoletnim doświadczeniu. Opisane właściwości i zastosowania są ważne pod warunkiem postępowania zgodnie ze szkicami montażowymi i instalacyjnymi, zasadami użytkowania i serwisowania produktów oraz innymi zaleceniami. W przypadku odstępstw od zaleceń (np. zastąpienia oryginalnych komponentów systemu lub produktów), Ecophon nie bierze odpowiedzialności za otrzymane właściwości czy funkcjonalność. Wszystkie zawarte tu opisy, zdjęcia, rysunki i wizualizacje stanowią ogólną informację i nie są częścią umowy. Ecophon zastrzega sobie prawo do zmian w ofercie bez wcześniejszej informacji. Ecophon nie bierze odpowiedzialności za błędy w druku. W celu uzyskania najbardziej aktualnych informacji zapraszamy na lub prosimy o kontakt z Doradcą Technicznym Ecophon. Ecophon Group 2013 Pomysł i opracowanie: Saint-Gobain Ecophon AB. Druk: Skånetryck AB. 2

3 Przenieś warunki z zewnątrz do wewnątrz i zapewnij dobre samopoczucie Ewoluując przez tysiące lat, nasz słuch dostosował się do warunków akustycznych panujących na zewnątrz, tam też słyszymy najlepiej. Jednak dzisiaj spędzamy od 80 do 90% czasu we wnętrzach budynków. Od ponad 50 lat szerzymy wiedzę na temat tego, jak tworzyć warunki wewnątrz pomieszczeń podobne do tych, które panują na zewnątrz. Nasze innowacyjne systemy dźwiękochłonne umożliwiają zaprojektowanie wnętrz o najwyższym komforcie akustycznym do pracy, nauki, rekonwalescencji i odpoczynku. Chcemy być pewni, że systemy Ecophon są najlepszej jakości, dlatego poddajemy je niezależnym testom i pomiarom akustycznym. Przyjazne dla oka, ucha i umysłu Nasze systemy akustyczne znajdują zastosowanie we wszystkich rodzajach pomieszczeń. Mimo, iż skupiamy się głównie na słuchu, istotny pozostaje komfort dla oczu oraz umysłu. Dlatego oferujemy bogatą kolekcję sufitów od ściany do ściany, wolnowiszących paneli akustycznych, paneli ściennych oraz ekranów wszystko po to, aby umożliwić stworzenie przyjaznej atmosfery dla wszystkich zmysłów. W trosce o środowisko Wszelkie nasze działania skupiają się wokół ludzi. Jest zatem dla nas zupełnie naturalne, aby ograniczać wpływ na środowisko. Wełna szklana, z której produkowane są nasze systemy pochodzi w ponad 70% z przetworzonego szkła użytku domowego. Nasze absorbery odznaczają się wyjątkowo niską wagą, co oznacza mniejsze spalanie paliwa podczas transportu. W fabrykach wykorzystujemy odnawialne źródła energii. Nie dodajemy szkodliwych substancji do naszej farby na bazie wody. Z odpadów produkcyjnych udało nam się stworzyć biodegradowalny granulat drenujący. Ecophon dźwięk wpływa na ludzi. Akusto Screen A; Akusto Wall C 3

4 Ecophon Akusto Odkryj różnorodność rozwiązań dla ścian Aby stworzyć optymalne warunki akustyczne w pomieszczeniu należy zmniejszyć hałas, zwiększyć przejrzystość mowy oraz ograniczyć propagację dźwięku. Dlatego Ecophon opracował Akusto doskonałe uzupełnienie naszych sufitów i paneli wolnowiszących. 4

5 Akusto Screen A; Akusto Wall C Dobre środowisko akustyczne najłatwiej uzyskuje się poprzez montaż pełnego sufitu akustycznego. Zdarza się jednak, że instalacja materiałów dźwiękochłonnych na suficie nie jest możliwa lub pomieszczenie wymaga większej ich ilości. W takich przypadkach polecamy rozwiązania z rodziny Akusto. Połączenie sufitu akustycznego Ecophon z panelami ściennymi Akusto Wall lub ekranami wolnostojącymi Akusto Screen zapewnia znaczne zmniejszenie hałasu odczuwanego przez użytkowników. Zastosowanie obydwu rozwiązań - paneli ściennych i ekranów przynosi efekt jeszcze większego obniżenia hałasu. Nieograniczone możliwości projektowe Masz do wyboru szeroką gamę nowoczesnych kolorów, faktur, wzorów oraz profili. Łatwość montażu powoduje, że Akusto jest wygodnym i szybkim rozwiązaniem, chętnie wykorzystywanym przy remontach pomieszczeń. Akusto to aranżacja akustyczna i element dekoracyjny w jednym. Swoboda stosowania z systemami TABS Systemy TABS (Thermally Activated Building Systems) to przyjazna środowisku technologia, wykorzystująca masę termiczną budynku do kontroli temperatury. W budynkach z systemami TABS stosowanie pełnych sufitów podwieszanych jest niemożliwe, ponieważ zakryłyby regulujący temperaturę w pomieszczeniu beton. W takich przypadkach zastosowanie znajdują wyspy akustyczne Ecophon, które możesz użyć na wiele różnych sposobów. Nasze pomiary pokazują, że pokrycie wyspami 60% powierzchni sufitu zapewnia optymalną akustykę i odpowiedni przepływ energii z betonowego stropu. Pokrycie 60% powierzchni sufitu materiałem dźwiękochłonnym to dobry początek, jednak może nie wystarczyć, by otrzymać pożądany komfort akustyczny. Zastosowanie rozwiązań z rodziny Akusto zapewni warunki, które będą również przyjemne dla oczu i uszu. Nasze certyfikaty Podobnie jak pozostałe systemy Ecophon, Akusto uzyskało certyfikaty najważniejszych wiodących instytucji. Poniżej niektóre z nich. NORDIC ECOLABEL

6 Dobre środowisko akustyczne z rozwiązaniami Ecophon Aby stworzyć wnętrze o najwyższym komforcie akustycznym najpierw musimy wziąć pod uwagę ludzi, którzy będą w nim przebywać, charakter ich pracy i zakres wykonywanych przez nich zadań, a następnie kształt, wielkość i funkcję pomieszczenia. Biura na planie otwartym W biurach typu open space największym problemem są odgłosy rozmów rozchodzące się po całym pomieszczeniu i przeszkadzające innym pracownikom. Montaż akustycznych sufitów podwieszanych, paneli ściennych wzdłuż stanowisk pracy oraz rozdzielenie biurek ekranami powoduje znaczne skrócenie drogi, jaką przebywa dźwięk. Panele ścienne i ekrany ograniczają Szkoły W procesie nauczania istotne jest słuchanie ze zrozumieniem. Uczeń musi nie tylko słuchać nauczyciela, ale także analizować sens jego wypowiedzi i śledzić tok myślenia. Jeżeli większość wysiłku będzie wkładał w samo zrozumienie poszczególnych słów nauczyciela, zapamięta dużo mniej z całej wypowiedzi. Dlatego dobra akustyka sal lekcyjnych jest tak ważna. Dla zapewnienia właściwych warunków akustycznych należy zainstalować na całej powierzchni klasy akustyczny sufit podwieszany oraz dodatkowo dźwiękochłonne panele ścienne o powierzchni odpowiadającej co najmniej 20% rzutu pomieszczenia. 6 także pogłos, który powstaje przez odbicia dźwięku od twardych powierzchni. Rozmowy i inne dźwięki pozostają bliżej swojego źródła, nie docierają do innych części pomieszczenia. Korzyści wynikające z dobrej akustyki w biurze to m.in. zmniejszenie liczby przypadków odrywania od pracy, zwiększenie efektywności, obniżenie stresu i większa satysfakcja z pracy. Współcześnie w szkołach stosuje się różne metody nauczania, łącząc wykłady z pracą grupową lub indywidualną. Często zmienia się aranżację sali lekcyjnej. W związku z tym panele ścienne należy umieszczać na dwóch przylegających do siebie ścianach (zwykle tylnej i bocznej).

7 Szpitale i obiekty służby zdrowia W obiektach służby zdrowia celem jest stworzenie spokojnej i bezstresowej atmosfery. Takie warunki sprzyjają szybszemu powrotowi do zdrowia pacjentów i sprawniejszej pracy personelu. Montaż paneli ściennych w korytarzach, obszarze recepcji i w pokojach chorych zmniejsza zasięg dźwięku i powoduje, że pacjenci czują się bezpieczniej. Ecophon opracował materiały dźwiękochłonne spełniające wysokie wymagania higieniczne stawiane pomieszczeniom w obiektach służby zdrowia. Sale sportowe Sale sportowe są zwykle wykończone twardymi materiałami, co powoduje, że podczas zajęć jest w nich bardzo głośno. Ze względu na stosunkowo dużą wysokość tych pomieszczeń szczególnie ważne jest, aby materiały dźwiękochłonne znalazły się nie tylko na suficie, ale także na ścianach. Dla zapewnienia odpowiednich warunków akustycznych zalecamy umieszczenie dźwiękochłonnych paneli ściennych na co najmniej dwóch przylegających do siebie ścianach sali oraz użycie jak najwięcej materiałów dźwiękochłonnych na suficie. Ecophon posiada rozwiązania sufitowe i ścienne odporne na uderzenia. Jednak dla wydłużenia żywotności paneli ściennych, zalecamy ich instalację 2 metry nad podłogą. 7

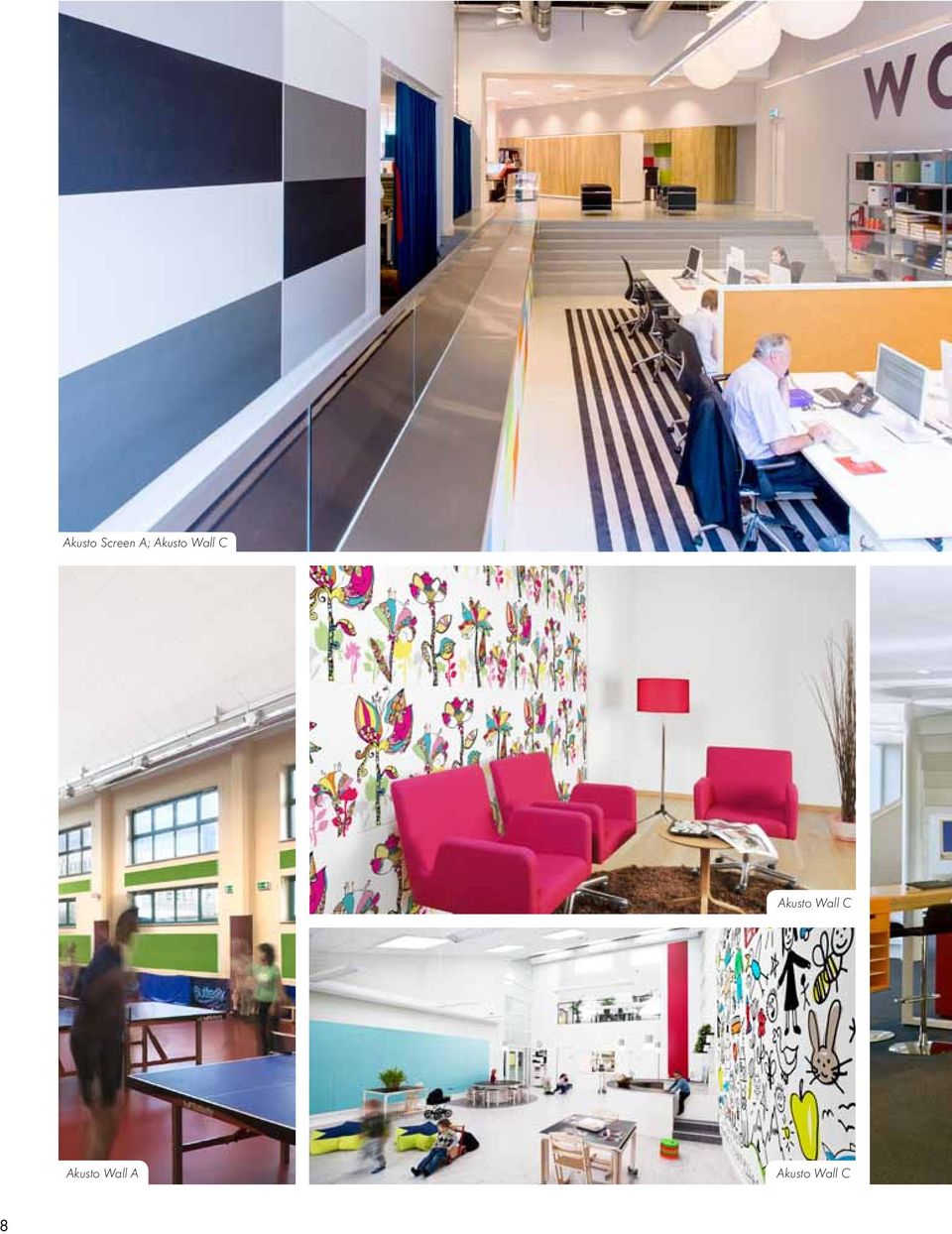

8 Akusto Screen A; Akusto Wall C Akusto Wall C Akusto Wall A Akusto Wall C 8

9 Akusto Wall C Akusto Wall A Akusto Screen A; Akusto Wall C 9

10 Kolory i powierzchnie zapewniają nieograniczone możliwości projektowe Szukasz solidnego, odpornego na uderzenia rozwiązania akustycznego? A może zależy Ci na modnej aranżacji biura? Akusto spełnia wszelkie oczekiwania funkcjonalne i estetyczne. Texona Jeżeli chcesz stworzyć ekspresyjną, kolorową kompozycję paneli ściennych, Texona to świetny wybór. Tkanina ma gładki, delikatny splot i jest dostępna w 16 kolorach. Kolory zostały starannie wybrane w oparciu o najnowsze trendy, w konsultacji z architektami i projektantami tkanin. Sea Salt S 0500-N Nutmeg S 7010-Y30R Chilli S 2070-R Garlic S 2502-Y Blueberry S 7020-R80B Tangerine S 2060-Y50R Oyster S 4005-Y20R Menthol S 4040-B30G Rhubarb S 5030-R20B Ginger S 2005-Y30R Mustard S 2050-Y Mulberry S 7020-R50B Pepper S 6502-Y Wasabi S 4020-G70Y Lavender S 2030-R70B Liquorice S 9000-N Super G Super G to powierzchnia do pomieszczeń, gdzie istnieje ryzyko uszkodzeń mechanicznych. System jest odporny na uderzenia. Mocna tkanina z włókna szklanego, rdzeń płyt ze sprasowanej wełny szklanej i dodatkowo wzmocniona konstrukcja idealnie nadają się do ścian i sufitów w halach sportowych i przedszkolach. White 085 S 1002-Y Grey 984 S 3502-G Green 583 S 4040-G40Y 10

11 Akutex FT Gładka, atrakcyjna, odbijająca światło powierzchnia dostępna w dziewięciu inspirowanych naturą kolorach. Akutex FT stosowana zarówno na sufitach, jak i na ścianach zapewnia optymalne pochłanianie dźwięku. W celu uniknięcia uszkodzeń powierzchni paneli ściennych zaleca się je stosować w miejscach, gdzie nie ma do nich bezpośredniego, częstego dostępu. Volcanic Dust S 2002-Y Silent Sand S 2005-Y30R Silver Shadow S 4502-Y Misty Rose S 1010-Y60R Pure Olive S 2010-Y Soft Slate S 7000-N Pale Garden S 1005-G10Y Vanilla Dream S 1505-Y White Frost S 0500-N Muralis Aby wzbogacić kompozycję paneli ściennych opracowaliśmy kolekcję z nadrukowanymi wzorami. Muralis to tkanina o różnorodnych motywach, które ożywią niejedno wnętrze. Każdy znajdzie coś dla siebie. Kolekcja Muralis Designer została stworzona przez pięciu młodych projektantów. Pięć osobowości, pięć punktów widzenia zaowocowało pięcioma unikalnymi wzorami. Kolekcja Muralis Classic to 15 wzorów - od klasycznych kwiatowych, inspirowanych sztuką XVIII wieku, po dynamiczne, kolorowe kompozycje nawiązujące do lat 70. Kolekcja Designer Fantasia Susanna Sivonen Julius Kicki Edgren Nyborg S-Chair-Trio Céline Cavallin Glory Louise Videlyck Old School Maria Westerberg Kolekcja Classic Apples and leaves Green tartan Poppies field Colour hands Greenboard chemistry Quilted leather Colourful reliefs Leopard fur Sky flowers Denim patchwork Persian medallion Sticky notes Favourite things Pink tracery Subway map 11

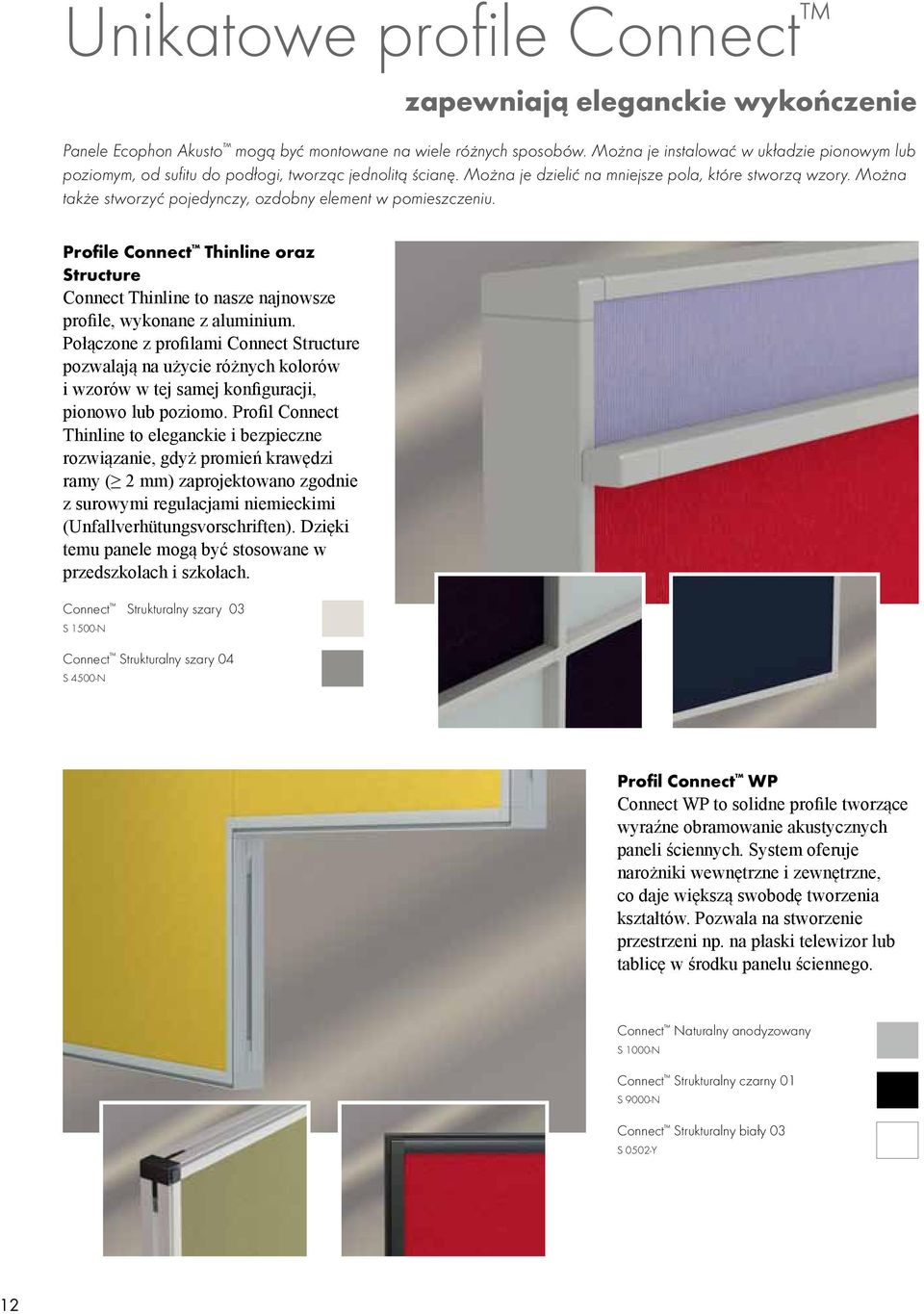

12 Unikatowe profile Connect zapewniają eleganckie wykończenie Panele Ecophon Akusto mogą być montowane na wiele różnych sposobów. Można je instalować w układzie pionowym lub poziomym, od sufitu do podłogi, tworząc jednolitą ścianę. Można je dzielić na mniejsze pola, które stworzą wzory. Można także stworzyć pojedynczy, ozdobny element w pomieszczeniu. Profile Connect Thinline oraz Structure Connect Thinline to nasze najnowsze profile, wykonane z aluminium. Połączone z profilami Connect Structure pozwalają na użycie różnych kolorów i wzorów w tej samej konfiguracji, pionowo lub poziomo. Profil Connect Thinline to eleganckie i bezpieczne rozwiązanie, gdyż promień krawędzi ramy ( 2 mm) zaprojektowano zgodnie z surowymi regulacjami niemieckimi (Unfallverhütungsvorschriften). Dzięki temu panele mogą być stosowane w przedszkolach i szkołach. Connect Strukturalny szary 03 S 1500-N Connect Strukturalny szary 04 S 4500-N Profil Connect WP Connect WP to solidne profile tworzące wyraźne obramowanie akustycznych paneli ściennych. System oferuje narożniki wewnętrzne i zewnętrzne, co daje większą swobodę tworzenia kształtów. Pozwala na stworzenie przestrzeni np. na płaski telewizor lub tablicę w środku panelu ściennego. Connect Naturalny anodyzowany S 1000-N Connect Strukturalny czarny 01 S 9000-N Connect Strukturalny biały 03 S 0502-Y 12

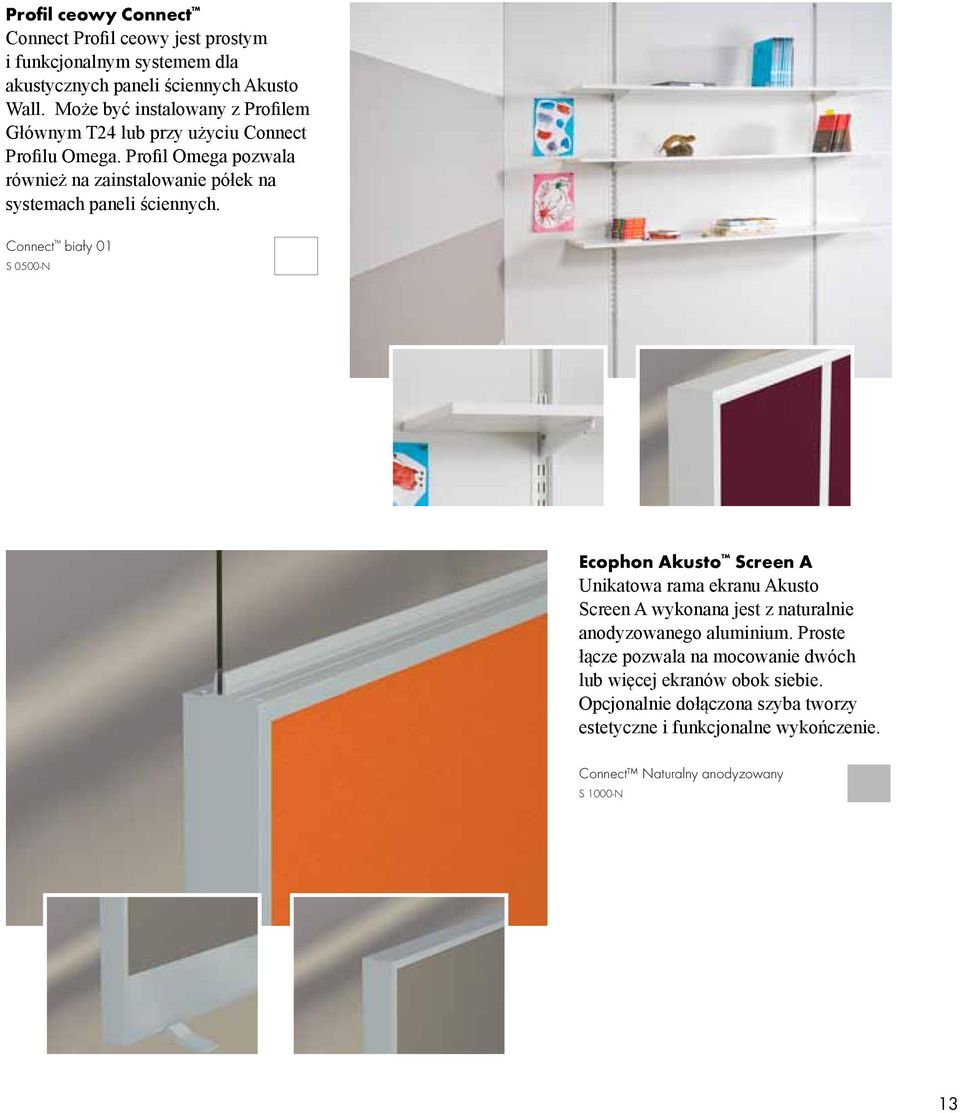

13 Profil ceowy Connect Connect Profil ceowy jest prostym i funkcjonalnym systemem dla akustycznych paneli ściennych Akusto Wall. Może być instalowany z Profilem Głównym T24 lub przy użyciu Connect Profilu Omega. Profil Omega pozwala również na zainstalowanie półek na systemach paneli ściennych. Connect biały 01 S 0500-N Ecophon Akusto Screen A Unikatowa rama ekranu Akusto Screen A wykonana jest z naturalnie anodyzowanego aluminium. Proste łącze pozwala na mocowanie dwóch lub więcej ekranów obok siebie. Opcjonalnie dołączona szyba tworzy estetyczne i funkcjonalne wykończenie. Connect Naturalny anodyzowany S 1000-N 13

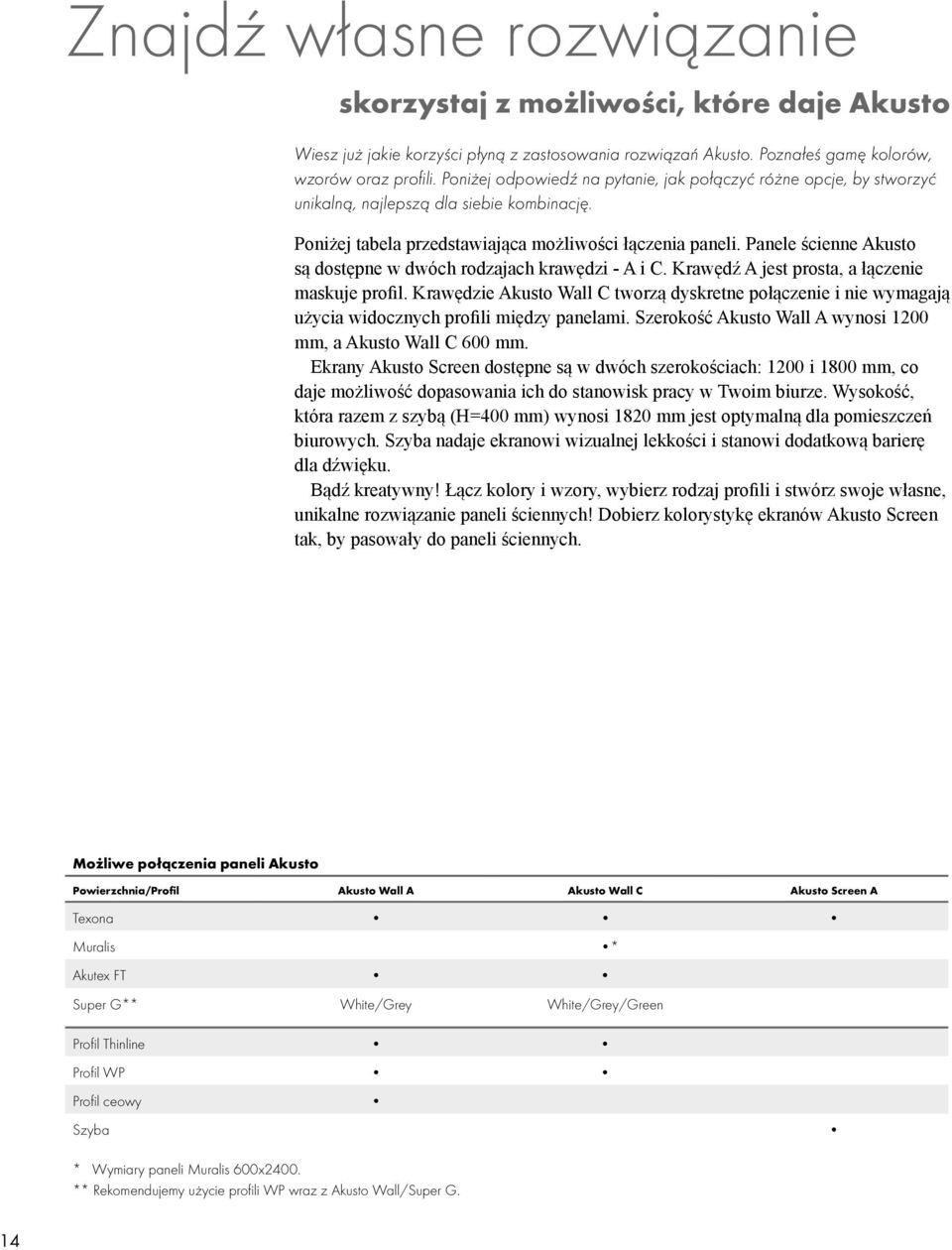

14 Znajdź własne rozwiązanie skorzystaj z możliwości, które daje Akusto Wiesz już jakie korzyści płyną z zastosowania rozwiązań Akusto. Poznałeś gamę kolorów, wzorów oraz profili. Poniżej odpowiedź na pytanie, jak połączyć różne opcje, by stworzyć unikalną, najlepszą dla siebie kombinację. Poniżej tabela przedstawiająca możliwości łączenia paneli. Panele ścienne Akusto są dostępne w dwóch rodzajach krawędzi - A i C. Krawędź A jest prosta, a łączenie maskuje profil. Krawędzie Akusto Wall C tworzą dyskretne połączenie i nie wymagają użycia widocznych profili między panelami. Szerokość Akusto Wall A wynosi 1200 mm, a Akusto Wall C 600 mm. Ekrany Akusto Screen dostępne są w dwóch szerokościach: 1200 i 1800 mm, co daje możliwość dopasowania ich do stanowisk pracy w Twoim biurze. Wysokość, która razem z szybą (H=400 mm) wynosi 1820 mm jest optymalną dla pomieszczeń biurowych. Szyba nadaje ekranowi wizualnej lekkości i stanowi dodatkową barierę dla dźwięku. Bądź kreatywny! Łącz kolory i wzory, wybierz rodzaj profili i stwórz swoje własne, unikalne rozwiązanie paneli ściennych! Dobierz kolorystykę ekranów Akusto Screen tak, by pasowały do paneli ściennych. Możliwe połączenia paneli Akusto Powierzchnia/Profil Akusto Wall A Akusto Wall C Akusto Screen A Texona Muralis * Akutex FT Super G** White/Grey White/Grey/Green Profil Thinline Profil WP Profil ceowy Szyba * Wymiary paneli Muralis 600x2400. ** Rekomendujemy użycie profili WP wraz z Akusto Wall/Super G. 14

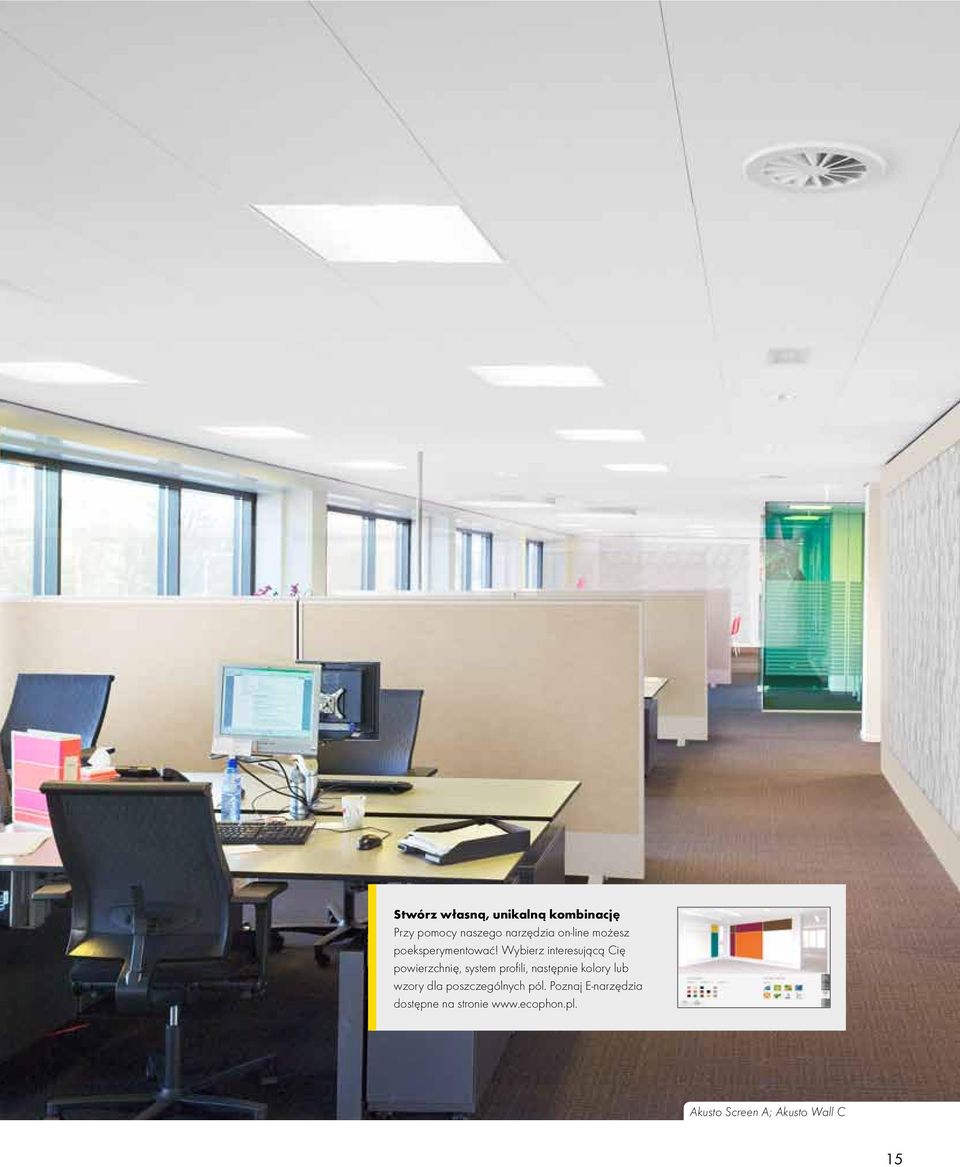

15 Bild, inspiration? Stwórz własną, unikalną kombinację Przy pomocy naszego narzędzia on-line możesz poeksperymentować! Wybierz interesującą Cię powierzchnię, system profili, następnie kolory lub wzory dla poszczególnych pól. Poznaj E-narzędzia dostępne na stronie Akusto Screen A; Akusto Wall C 15

16 Ecophon Akusto Wall A Dźwiękochłonne panele ścienne, stosowane jako alternatywa lub uzupełnienie sufitów akustycznych. Niezbędne do uzyskania pożądanych warunków akustycznych zwłaszcza w pomieszczeniach o dużej kubaturze. Ecophon Akusto Wall A mają widoczną konstrukcję nośną. System składa się z paneli Akusto Wall A i profili Ecophon Connect o łącznej przybliżonej wadze 4 kg/m². Rdzeń paneli z wełny szklanej o wysokiej gęstości, w technologii 3RD. Powierzchnia licowa pokryta jest tkaniną z włókna szklanego (Texona), specjalnie wzmocnioną tkaniną z włókna szklanego (Super G) lub powłoką malarską Akutex FT. Tył płyty pokryto welonem szklanym, krawędzie są niemalowane. Akusto Wall A Akusto Wall A z Connect Profilem ceowym oraz Connect T24 Profilem głównym By uzyskać najlepszy efekt końcowy, rekomendujemy montaż na oryginalnej konstrukcji Ecophon Connect. Konstrukcja wykonana jest z ocynkowanej stali (profile ceowe Connect) lub aluminium (Connect Thinline). System Akusto Wall A z Connect Profilem omega FormAty System Akusto Wall na Connect Profilach Thinline Format, mm 2700 x 1200 Profile Thinline T24 Grubość 40 Szkice montażowe. M194, M304 WŁAśCIWOśCI AkustykA Pochłanianie dźwięku: Pomiary przeprowadzone zgodnie z normą EN ISO 354. Klasyfikacja zgodnie z normą EN ISO 11654, wartości NRC i SAA zgodnie z ASTM C 423. α p Praktyczny współczynnik pochłaniania dźwięku Ecophon Akusto Wall A/Texona 40 mm c.w.k Ecophon Akusto Wall A/Super G 40 mm c.w.k Ecophon Akusto Wall A/Akutex FT 40 mm c.w.k c.w.k. = całkowita wysokość konstrukcyjna Częstotliwość, Hz Produkt Akutex Super G Texona FT c.w.k klasa pochłaniania A A A αw 0,95 0,90 0,95 Izolacyjność: Nie dotyczy Prywatność: AC=230 zgodnie z ASTM E 1376 i E 1110 Dostęp Poza wybranymi schematami montażowymi paneli nie można demontować. utrzymywanie w czystości Codzienne odkurzanie ręczne i maszynowe (Texona). Dodatkowo przecieranie na mokro raz w tygodniu (Super G i Akutex FT). odbicie światła Akusto Wall w kolorze białym mają wysoki stopień odbicia światła. Informacje na temat współczynników odbicia światła i kolory NCS paneli ściennych w Palecie Kolorów Ecophon. kg odporność na wilgoć Panele wytrzymują wilgotność względną powietrza do 95% przy temperaturze 30 C (Super G i Akutex FT) i 75% przy 30 (Texona) bez ugięcia, wypaczenia czy też rozwarstwienia (EN 13964). Izolacja cieplna: Rp=1,0 m² C/W. warunki wewnątrz pomieszczenia Certyfikat Dansk Indeklima, klasa emisji M1 dla materiałów budowlanych, panele rekomendowane przez Szwedzki Związek Chorych na Astmę i Alergię. wpływ na środowisko naturalne Rdzeń płyty z wełny szklanej o wysokiej gęstości, wykonany w technologii 3RD. Przyznany Znak Łabędzia (przyjazny środowisku). Płyty nadają się w całości do powtórnego przetworzenia. bezpieczeństwo pożarowe Płyty są materiałem niepalnym wg badań i klasyfikacji EN ISO Klasyfikacja reakcji na ogień Kraj Standard Klasa Europa EN A2-s1,d0 obchodzenie się z płytami i wytrzymałość mechaniczna Powierzchnia Texona charakteryzuje się średnią wytrzymałością mechaniczną. Powierzchnia Super G jest wzmocniona tkaniną z włókna szklanego o dużej wytrzymałości na uderzenia. System M194 z powłoką Super G został przebadany zgodnie z EN aneks D i DIN , spełnia wymagania odpowiadające klasie 1A. Uwaga: tam, gdzie panele są narażone na częste uderzenia, zalecamy dodatkowe zabezpieczenia w postaci siatki lub listew drewnianych. montaż Zgodnie ze szkicem montażowym, przewodnikiem instalacyjnym oraz pomocniczymi rysunkami. Patrz: Specyfikacja ilościowa, aby uzyskać więcej informacji nt. minimalnej całkowitej wysokości konstrukcyjnej. Systemy nie powinny być rozmieszczane za bramkami oraz analogicznymi miejscami, gdzie mogą ulegać częstym uderzeniom od strzałów masywnych piłek. W takich przypadkach, zalecamy ustawienie piłko-chwytów przed systemem. 16

17 M304 Szkic montażowy (m304): Ecophon akusto wall a na profilach connect thinline. SpEcyfikacja ilościowa (wyłączając odpady) Format, mm 2700x Ecophon akusto wall a 0,31/m² 2 connect profil thinline, l=2678 mm wg obmiarów 3 connect narożnik thinline wg obmiarów 4 alt. 1: wkręt montażowy, mocowany co 200 mm (wybierz odpowiedni łącznik do rodzaju ściany) wg obmiarów 5 alt. 1: connect Blaszka do mocowania bezpośrednego, mocowana co 400 mm. wg obmiarów 6 alt. 2: wkręt montażowy, mocowany co 200 mm (wybierz odpowiedni łącznik do rodzaju ściany) wg obmiarów Δ całkowita wysokość konstrukcyjna: 49 mm alt. 1: maks. wymiar panela 1,45 m2. format, mm maks. obciążenie użytkowe (n) min. nośność (n) 2700x patrz Specyfikacja ilościowa Detal montażu panela na profilu thinline obciążenie użytkowe/ nośność 17

18 M194 Szkic montażowy (m194): Ecophon akusto wall a SpEcyfikacja ilościowa (wyłączając odpady) Format, mm 2700x Ecophon akusto wall a 0,31/m² 2 profil ceowy connect. l=2700 mm, mocowany co 300 mm. jeśli panele nie są przytwierdzone do podłoża, w każdym punkcie mocowania umieścić Blaszkę do mocowania bezpośredniego connect. 3 Blaszka do mocowania bezpośredniego connect. jeśli panele nie są przytwierdzone do podłoża, w każdym punkcie mocowania umieścić Blaszkę do mocowania bezpośredniego connect wg obmiarów wg obmiarów 4 connect profil ceowy, l=2700 mm, z connect Blaszką do mocowania bezpośredniego co 400 mm wg obmiarów 5 alt. connect Blaszka do mocowania bezpośrednego, mocowana co 400 mm wg obmiarów 6 narożnik wewnętrzny: connect profil ceowy, l=2700 mm, mocowany co 400 mm wg obmiarów 7 alt.2 connect profil główny, l=3700 mm (montaż: we właściwym miejscu utrzymują go profile ceowe) wg obmiarów 8 alt.1: connect profil omega, l=2700 mm (montaż: we właściwym miejscu utrzymują go profile ceowe) wg obmiarów 9 narożnik zewnętrzny: connect profil ceowy, l=2700 mm, mocowany co 400 mm wg obmiarów 10 obramowanie: connect profil ceowy, l=2700 mm, mocowany co 300 mm, dodatkowe usztywnienie connect Blaszką do mocowania bezpośredniego wg obmiarów 11 connect Blaszka do mocowania bezpośredniego jako dodatkowe usztywnienie wg obmiarów Δ całkowita wysokość konstrukcyjna: 44 mm format, mm maks. obciążenie użytkowe (n) min. nośność (n) 2700x patrz Specyfikacja ilościowa Detal montażu. przycięcie profila ceowego przy narożniku wewnętrznym obciążenie użytkowe/ nośność 18

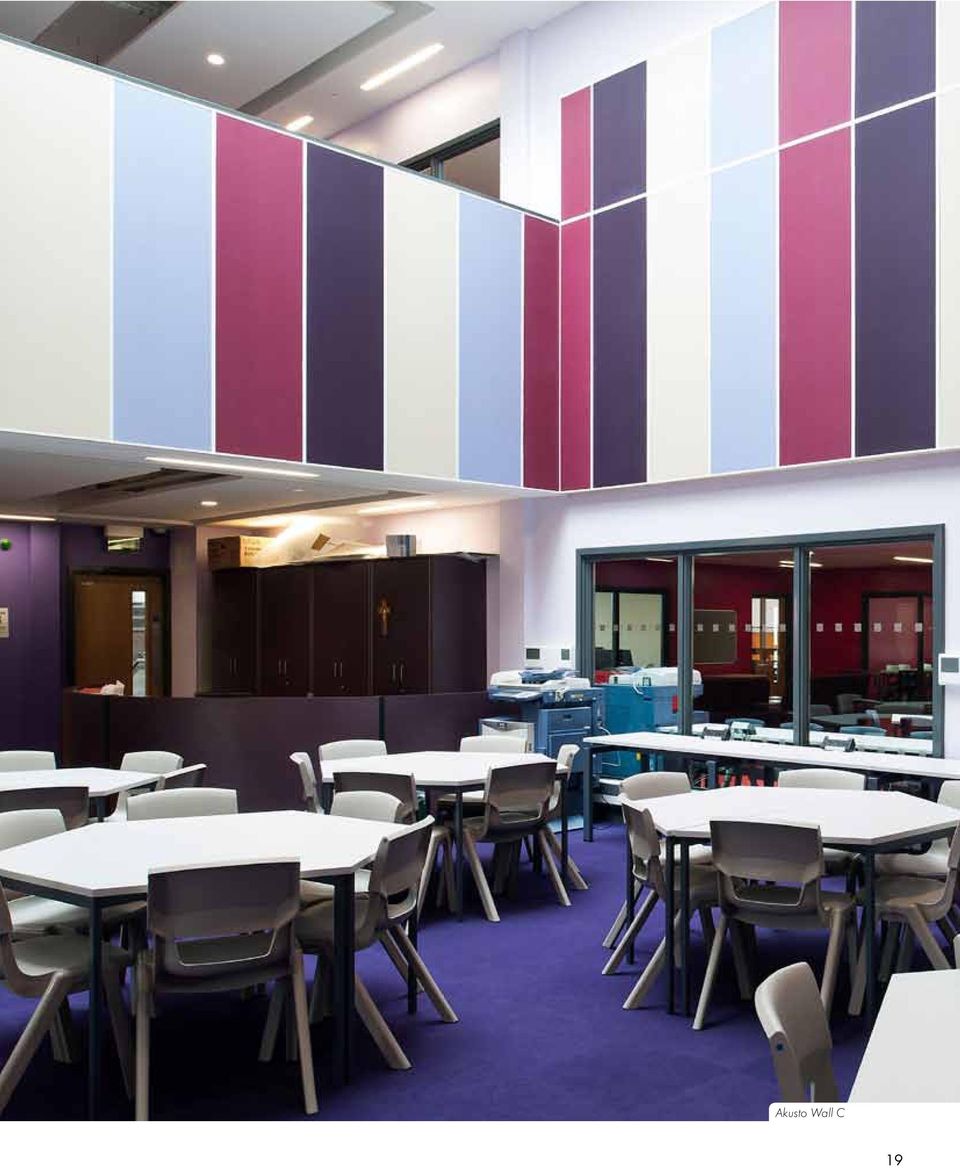

19 Akusto Wall C 19

20 Ecophon Akusto Wall C Dźwiękochłonne panele ścienne, stosowane jako alternatywa lub uzupełnienie sufitów akustycznych. Niezbędne do uzyskania pożądanych warunków akustycznych zwłaszcza w pomieszczeniach o dużej kubaturze. Krawędzie Akusto Wall C tworzą dyskretne połączenie i nie wymagają użycia widocznych profili między panelami. System składa się z paneli Ecophon Akusto Wall C i konstrukcji Ecophon Connect o łącznej przybliżonej wadze 5 kg/m². Rdzeń paneli z wełny szklanej o wysokiej gęstości, w technologii 3RD. Powierzchnia licowa pokryta jest tkaniną z włókna szklanego (Texona w 16 kolorach oraz Muralis z nadrukowanymi wzorami), specjalnie wzmocnioną tkaniną z włókna szklanego (Super G) lub powłoką malarską (Akutex FT). Tył płyty pokryto welonem szklanym, krawędzie są malowane. Krawędzie dłuższych boków panela są częściowo przykryte przez powierzchnię licową. By uzyskać najlepszy efekt końcowy, rekomendujemy montaż na oryginalnej konstrukcji Ecophon Connect. Konstrukcja wykonana jest z tłoczonego aluminium. * Muralis ** Akutex FT, Texona, Super G Akusto Wall C System Akusto Wall C z Connect Profilem WP i narożnikiem zewnętrznym FormAty Połączenie paneli Akusto Wall C System Akusto Wall na Connect Profilach Thinline Format, mm x x 600* 600** Profile Thinline Profile WP Grubość Szkice montażowe. M195, M196, M303 M195, M196, M235, M303 WŁAśCIWOśCI AkustykA Pochłanianie dźwięku: Pomiary przeprowadzone zgodnie z normą EN ISO 354. Klasyfikacja zgodnie z normą EN ISO 11654, wartości NRC i SAA zgodnie z ASTM C 423. α p Praktyczny współczynnik pochłaniania dźwięku Ecophon Akusto Wall C/Texona 40 mm c.w.k Ecophon Akusto Wall C/Super G 40 mm c.w.k. Ecophon Akusto Wall C/Akutex FT 40 mm c.w.k. Ecophon Akusto Wall C/Muralis 50 mm c.w.k. c.w.k. = całkowita wysokość konstrukcyjna Częstotliwość, Hz Produkt Akutex Super G Texona Muralis FT c.w.k klasa pochłaniania A A A A αw 1,00 1,00 1,00 0,95 Izolacyjność: Nie dotyczy Prywatność: AC=240, zgodnie z ASTM E 1376 i E Dostęp Poza wybranymi schematami montażowymi paneli nie można demontować. utrzymywanie w czystości Codzienne odkurzanie ręczne i maszynowe. Przecieranie na mokro raz w tygodniu (powierzchnia Super G i Akutex FT). Odkurzanie ręczne i maszynowe raz w tygodniu (powłoki Texona oraz Muralis). odbicie światła Akusto Wall w kolorze białym mają wysoki stopień odbicia światła. Informacje na temat współczynników odbicia światła i kolory NCS paneli ściennych w Palecie Kolorów Ecophon. kg odporność na wilgoć Panele wytrzymują wilgotność względną powietrza do 95% przy temperaturze 30 C (Super G i Akutex FT) i 75% przy 30 (Texona i Muralis) bez ugięcia, wypaczenia czy też rozwarstwienia (EN 13964). Izolacja cieplna: Rp=1,0 m² C/W. warunki wewnątrz pomieszczenia Certyfikat Dansk Indeklima, klasa emisji M1 dla materiałów budowlanych, panele rekomendowane przez Szwedzki Związek Chorych na Astmę i Alergię. wpływ na środowisko naturalne Rdzeń płyty z wełny szklanej o wysokiej gęstości, wykonany w technologii 3RD. Przyznany Znak Łabędzia (przyjazny środowisku). Płyty nadają się w całości do powtórnego przetworzenia. bezpieczeństwo pożarowe Płyty są materiałem niepalnym wg badań i klasyfikacji EN ISO Klasyfikacja reakcji na ogień Kraj Standard Klasa Europa EN A2-s1,d0 obchodzenie się z płytami i wytrzymałość mechaniczna Powierzchnie Texona i Muralis charakteryzują się średnią wytrzymałością mechaniczną. System zainstalowany wg szkiców M195, M196 został przebadany zgodnie z DIN i spełnia wymagania odpowiadające klasie 1A. Uwaga: tam, gdzie panele są narażone na częste uderzenia, zalecamy dodatkowe zabezpieczenia w postaci siatki lub listew drewnianych. montaż Zgodnie ze szkicem montażowym, przewodnikiem instalacyjnym oraz pomocniczymi rysunkami. Patrz: Specyfikacja ilościowa, aby uzyskać więcej informacji nt. minimalnej całkowitej wysokości konstrukcyjnej. Systemy nie powinny być rozmieszczane za bramkami oraz analogicznymi miejscami, gdzie mogą ulegać częstym uderzeniom od strzałów masywnych piłek. W takich przypadkach, zalecamy ustawienie piłko-chwytów przed systemem. 20

21 M195 Szkic montażowy (m195): Ecophon akusto wall c, montaż pionowy SpEcyfikacja ilościowa (wyłączając odpady) Format, mm 2400x x600 1 akusto wall c 0,69/m² 0,62/m² 2 connect profile wp, l=2687 mm, mocowane co 400 mm (ew. z connect Blaszką do mocowania bezpośredniego), z connect profilem dystansowym wp, l=2400 mm. wg obmiarów wg obmiarów 3 alt. connect Blaszka do mocowania bezpośrednego, mocowana co 400 mm wg obmiarów wg obmiarów 4 connect profil dystansowy wp, l=2400 mm wg obmiarów wg obmiarów 5 connect profil wp, l=2687, mocowany co 400 mm wg obmiarów wg obmiarów 6 narożnik zewnętrzny: connect profil wp, l=2687 mm, mocowany co 400 mm. wg obmiarów wg obmiarów 7 narożnik wewnętrzny: przycięty panel z connect profilem wp, l=2687 mm lub panel bez przycięcia i bez profila wg obmiarów wg obmiarów 8 alt. nieprzycinany panel bez profila wg obmiarów wg obmiarów 9 łączenia między panelami (do zabezpieczenia paneli mogą być użyte connect obce pióra) wg obmiarów wg obmiarów 10 connect narożnik zewnętrzny wp montowany w connect profilach wp wg obmiarów wg obmiarów 11 connect narożnik wewnętrzny wp montowany w connect profilach wp wg obmiarów wg obmiarów 12 connect łącznik wzdłużny profili wp, przeznaczony do przedłużania profili, gdy zachodzi taka potrzeba. wg obmiarów wg obmiarów Δ całkowita wysokość konstrukcyjna: 44 mm format, mm maks. obciążenie użytkowe (n) min. nośność (n) 2400x x patrz Specyfikacja ilościowa Detal montażu Detal łącznika wzdłużnego do profili wp obciążenie użytkowe/ nośność 21

22 M196 Szkic montażowy (m196): Ecophon akusto wall c, montaż poziomy SpEcyfikacja ilościowa (wyłączając odpady) Format, mm 2400x x600 1 akusto wall c 0,69/m² 0,62/m² 2 connect profil wp, l=2687 mm, mocowany co 400 mm (ew. z Blaszką do mocowania bezpośredniego connect) wg obmiarów wg obmiarów 3 alt. connect Blaszka do mocowania bezpośrednego, mocowana co 400 mm wg obmiarów wg obmiarów 4 poziome łączenie między panelami: connect Blaszka do mocowania bezpośredniego mocowana co 500 mm wg obmiarów wg obmiarów 5 connect profil wp, l=2687, mocowany co 400 mm wg obmiarów wg obmiarów 6 pionowe łączenie między panelami: connect profil wp, l=2687 mm, mocowany co 400 mm wg obmiarów wg obmiarów 7 connect narożnik zewnętrzny wp montowany w connect profilach wp wg obmiarów wg obmiarów 8 connect narożnik wewnętrzny wp montowany w connect profilach wp wg obmiarów wg obmiarów 9 connect łącznik wzdłużny profili wp, przeznaczony do przedłużania profili, gdy zachodzi taka potrzeba. wg obmiarów wg obmiarów Δ całkowita wysokość konstrukcyjna: 44 mm format, mm maks. obciążenie użytkowe (n) min. nośność (n) 2400x x patrz Specyfikacja ilościowa Detal łącznika wzdłużnego do profili wp Detal połączenia dolnego obciążenie użytkowe/ nośność 22

23 M235 Szkic montażowy (m235): Ecophon akusto wall c, montaż ukośny SpEcyfikacja ilościowa (wyłączając odpady) Format, mm 2700x600 1 akusto wall c 0,62/m² 2 connect profile wp, l=2687 mm, mocowane co 400 mm (ew. z connect Blaszką do mocowania bezpośredniego), z connect profilem dystansowym wp, l=2400 mm. wg obmiarów 3 alt. 1: connect Blaszka do mocowania bezpośrednego, mocowana co 400 mm. wg obmiarów 4 connect profil dystansowy wp, l=2400 mm wg obmiarów 5 connect narożnik zewnętrzny wp montowany w connect profilach wp wg obmiarów 6 connect profil wp, l=2687, mocowany co 400 mm wg obmiarów 7 łączenia między panelami (do zabezpieczenia paneli mogą być użyte connect obce pióra) wg obmiarów Δ całkowita wysokość konstrukcyjna: 44 mm format, mm maks. obciążenie użytkowe (n) min. nośność (n) 2700x patrz Specyfikacja ilościowa Detal połączenia górnego Detal połączenia dolnego obciążenie użytkowe/ nośność 23

24 M303 Szkic montażowy (m303): Ecophon akusto wall c na profilach connect thinline. SpEcyfikacja ilościowa (wyłączając odpady) Format, mm 2400x x600 1 akusto wall c 0,69/m² 0,62/m² 2 connect profil thinline, l=2678 mm wg obmiarów wg obmiarów 3 connect narożnik thinline wg obmiarów wg obmiarów 4 connect łącznik wzdłużny thinline. Do połączenia liniowego profili thinline wg obmiarów wg obmiarów 5 connect mocowanie ambit, do montażu panela co 1000 mm wg obmiarów wg obmiarów 6 wkręt montażowy, mocowany co 200 mm (wybierz odpowiedni łącznik do rodzaju ściany) wg obmiarów wg obmiarów 7 connect profil Structure, do podkreślenia lub podzielenia powierzchni (do wyboru), l=2700 mm wg obmiarów wg obmiarów 8 connect łącznik t Structure, do połączenia 3 profili Structure (opcjonalne) wg obmiarów wg obmiarów 9 connect łącznik X Structure, do połączenia krzyżowego 4 profili Structure (opcjonalne) wg obmiarów wg obmiarów 10 connect końcówka Structure, mocowana na obrzeżach profili Structure (opcjonalne) wg obmiarów wg obmiarów 11 connect łącznik i Structure, do połączenia wzdłużnego profili Structure (opcjonalne) wg obmiarów wg obmiarów Δ całkowita wysokość konstrukcyjna: 67 mm format, mm maks. obciążenie użytkowe (n) min. nośność (n) 2400x x patrz Specyfikacja ilościowa Detal panela na systemie thinline Detal panela z profilem Structure obciążenie użytkowe/ nośność 24

25 Akusto Wall C 25

26 Ecophon Akusto Screen A 88 Ecophon Akusto Screen A to bardzo wydajny, dźwiękochłonny ekran, który wraz z sufitem akustycznym zapewnia doskonałe warunki akustyczne w pomieszczeniach otwartych, takich jak biura typu open space. Akusto Screen stanowi uzupełnienie rozwiązań akustycznych dla budynków z systemami stropów chłodząco-grzewczych TABS (Thermally Activated Building Systems). Taka sama powłoka jak w Akusto Wall (Texona), zapewnia spójność kolorystyczną. Ecophon Akusto Screen A to ekran dźwiękochłonny z wełny szklanej o wysokiej gęstości, umieszczony w naturalnie anodyzowanej ramie aluminiowej. Obie strony pokryte są tkaniną z włókna szklanego (Texona). Przybliżona waga od 24 kg (mały format bez tafli szklanej) do 44 kg (duży format z taflą szklaną). Istnieje możliwość montażu przeziernej tafli szkła o grubości 6 mm i wysokości 400 mm na górze ekranu, wówczas całkowita wysokość ekranu wynosi 1820 mm. Stopki wykonane są z naturalnie anodyzowanego aluminium. Akusto Screen A Akusto Screen A, detal stopki FormAty Akusto Screen A, detal narożnika Akusto Screen A z taflą szklaną Format, mm x x Wolnostojący Grubość Szkice montażowe. M340 M340 WŁAśCIWOśCI AkustykA Pochłanianie dźwięku: Pomiary przeprowadzone zgodnie z normą EN ISO 354. Równoważna chłonność akustyczna na panel (m² Sabine) Częstotliwość, Hz Ecophon Akusto Screen A, format 1800 x 1420 mm Ecophon Akusto Screen A, format 1200 x 1420 mm Ekran z taflą szkła (h=1820 mm) daje tę samą równoważną chłonność akustyczną na panel. Zanik dźwięku: Pomiary przeprowadzone zgodnie z normą EN ISO Skuteczność akustyczna ekranu db utrzymywanie w czystości Czyszczenie ręczne i maszynowe raz w tygodniu. odbicie światła Informacje na temat współczynników odbicia światła i kolory NCS powłoki Texona w Palecie Kolorów Ecophon. odporność na wilgoć Płyty wytrzymują stałą wilgotność powietrza do 75% przy temperaturze 30 C bez ugięcia, wypaczenia czy też rozwarstwienia (ISO 4611) warunki wewnątrz pomieszczenia Certyfikat Dansk Indeklima, klasa emisji M1 dla materiałów budowlanych, panele rekomendowane przez Szwedzki Związek Chorych na Astmę i Alergię. wpływ na środowisko naturalne Rdzeń płyty z wełny szklanej o wysokiej gęstości, wykonany w technologii 3RD. Przyznany Znak Łabędzia (przyjazny środowisku). Płyty nadają się w całości do powtórnego przetworzenia. bezpieczeństwo pożarowe Płyty są materiałem niepalnym wg badań i klasyfikacji EN ISO Klasyfikacja reakcji na ogień Kraj Standard Klasa Europa EN A2-s1,d Częstotliwość, Hz Ecophon Akusto Screen A, z taflą szklaną (400 mm), wysokość 1820 mm Ecophon Akusto Screen A, wysokość 1420 mm Ważona skuteczność akustyczna ekranu ΔLs,w (db): Wysokość ekranu 1420 mm : 10 db Wysokość ekranu 1820 mm : 12 db kg obchodzenie się z płytami i wytrzymałość mechaniczna Powierzchnia Texona charakteryzuje się średnią wytrzymałością mechaniczną. montaż Instalacja zgodnie ze szkicem montażowym i rysunkami pomocniczymi. 26

27 M340 Szkic montażowy (m340): Ekrany wolnostojące Ecophon akusto ScrEEn a 1 2 Ecophon Group SpEcyfikacja ilościowa (wyłączając odpady) Format, mm 1420x x akusto Screen a wg obmiarów wg obmiarów 2 akusto Screen a z taflą szklaną (całkowita wysokość 1820 mm) wg obmiarów wg obmiarów 400 x2 200 akusto Screen z taflą szklaną ustawienie stopki montaż stopki połączenie dwóch ekranów akusto Screen przy użyciu connect Screen Łączników 27

28 Historia firmy Ecophon sięga 1958 roku, kiedy w Szwecji wyprodukowano pierwsze materiały dźwiękochłonne z wełny szklanej, służące redukcji hałasu w miejscach pracy. Obecnie firma jest światowym dostawcą systemów sufitów akustycznych i paneli ściennych, zapewniających zdrowe środowisko pracy w obiektach biurowych, oświaty, służby zdrowia i przemysłu czystego. Ecophon należy do Grupy Saint-Gobain i posiada oddziały sprzedaży oraz dystrybutorów w większości krajów Europy. Celem Ecophon jest osiągnięcie pozycji globalnego lidera w kształtowaniu komfortu akustycznego poprzez dostarczenie dźwiękochłonnych systemów oraz zapewnienie lepszego samopoczucia i zwiększenia wydajności użytkowników końcowych. Ecophon utrzymuje stały dialog z agencjami rządowymi, organizacjami i instytutami badawczymi zajmującymi się środowiskiem pracy. Przyczyniamy się do poprawy warunków wszędzie tam, gdzie ludzie pracują i porozumiewają się PL
