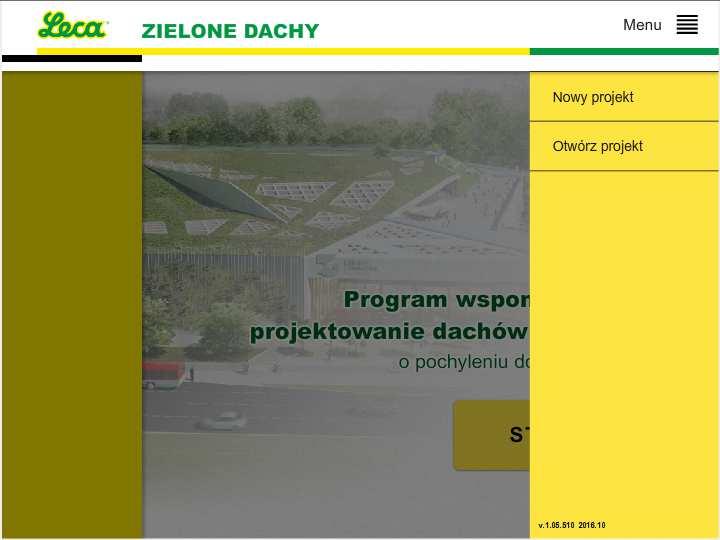

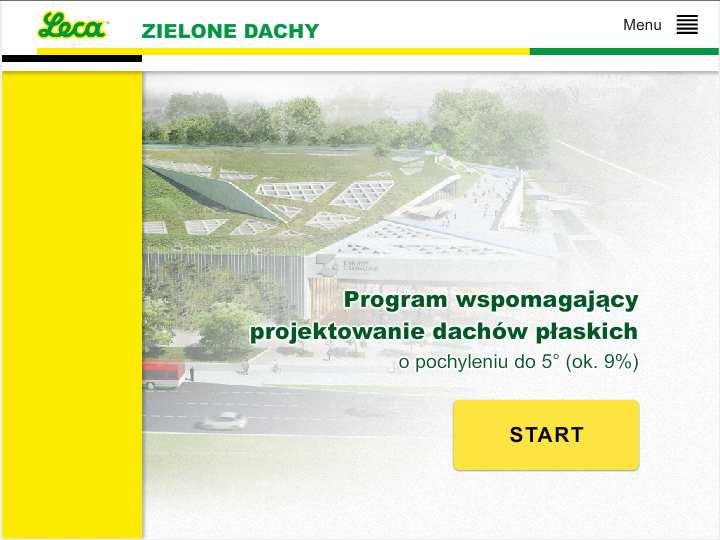

1 SKRÓCONA INSTRUKCJA UŻYTKOWANIA Programu wspomagającego projektowanie zielonych dachów płaskich Program pomaga w projektowaniu dachów zielonych. Twórcy programu firmy Multimedia Communication sp. z o.o. i Saint-Gobain Construction Products Polska sp. z o.o. Weber Leca dołożyli wszelkich starań, aby program był zgodny z zaleceniami aktualną wiedzą techniczną w zakresie dachów zielonych. Program może być używany bez ograniczeń. Jednakże pełną odpowiedzialność za wprowadzanie danych i wykorzystanie wyników ponosi użytkownik. Ewentualne uwagi do programu lub prośby o przeszkolenie grupy projektantów prosimy kierować na adres owy: keramzyt.weber@saint-gobain.com (nie przeprowadzamy instruktażu przez telefon). 1. Rozpoczynanie pracy z programem: Aby rozpocząć pracę z projektem należy kliknąć przycisk START, lub po rozwinięciu Menu wybrać: Otwórz projekt jeśli chcemy pracować z wcześniej zapisanym projektem, Nowy projekt powrót do strony startowej. lub 2. Wybór rodzaju dachu. 2.1 Pierwszy krok to wybór układu warstw na projektowanym dachu: Tradycyjny - hydroizolacja znajduje się na izolacji termicznej, Odwrócony - hydroizolacja znajduje się pod izolacją termiczną. lub str. 1

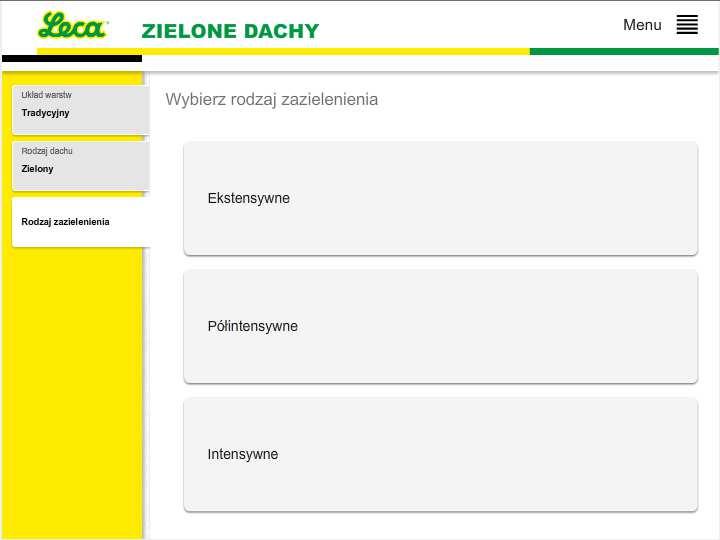

2 2.2 Kolejne kryterium wyboru to rodzaj nawierzchni na dachu: Zielony - nawierzchnia pokryta roślinnością, Komunikacyjny - utwardzona nawierzchnia piesza lub pieszo-jezdna. lub 2.3 Ostatnim krokiem w wyborze rodzaju dachu jest charakterystyka wybranej nawierzchni. Zielony Komunikacyjny 2.4 Schemat ścieżek wyboru projektowanego dachu. str. 2

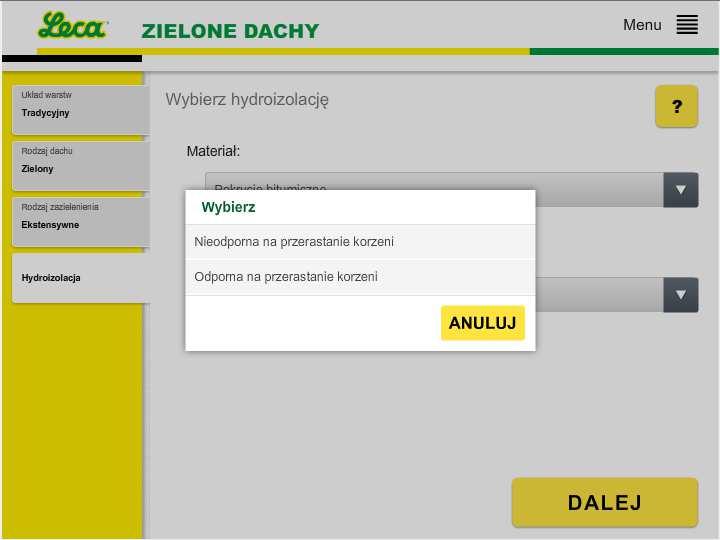

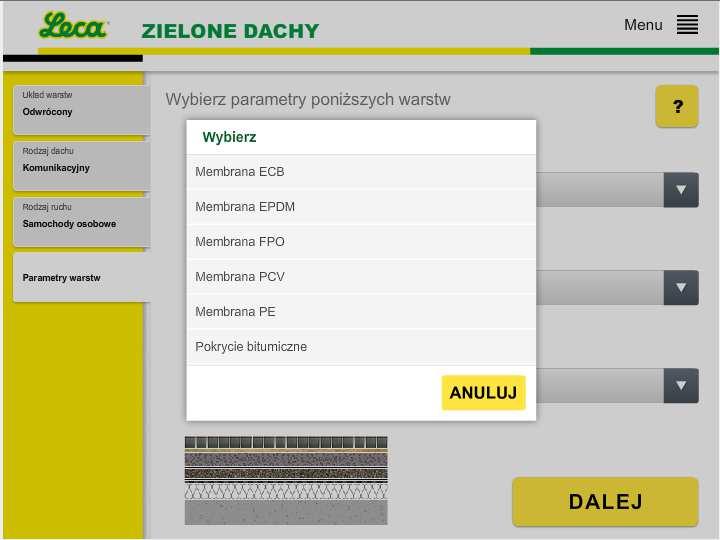

3 3. Projektowanie kolejnych warstw dachu. 3.1 Pierwszy etap to projekt hydroizolacji i jej charakterystyka ze względu na jej odporność na przerastanie korzeni. Wybór z list rozwijanych W zależności od rodzaju użytego materiału może zaistnieć potrzeba zaprojektowania dodatkowych warstw ochronnych lub wspomagających hydroizolację. warstwa przeciwkorzenna gdy hydroizolacja nie jest odporna na przerastanie korzeni. warstwa rozdzielająca jeżeli stykające się warstwy wzajemnie się nie tolerują. str. 3

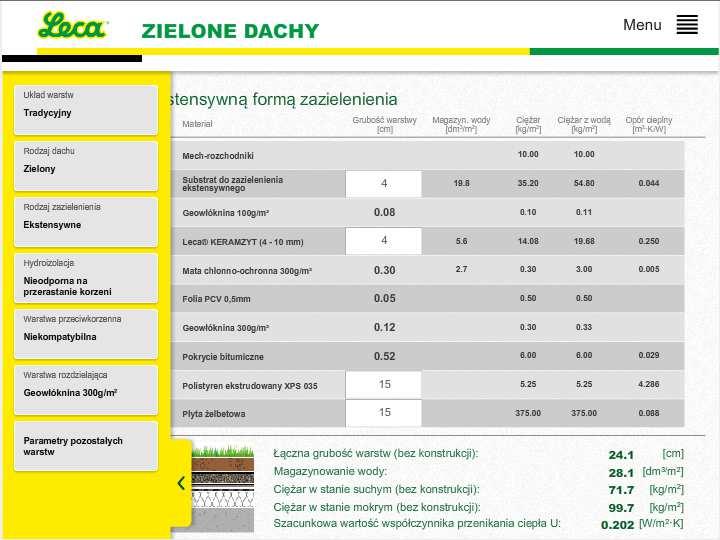

4 3.2 Projektowanie pozostałych warstw. Z list rozwijanych wybieramy materiały kolejnych warstw. 3.3 Kolejny i ostatni krok projektowania to dobór grubości poszczególnych warstw. Zmieniając grubości warstw możemy regulować parametry fizyczne projektowanego dachu ciężar, opór cieplny i magazynowanie wody. W razie potrzeby zamiany wcześniej wybranego materiału na inny należy rozwinąć zakładkę kolejnych kroków projektowych i wybrać odpowiedni przycisk. str. 4

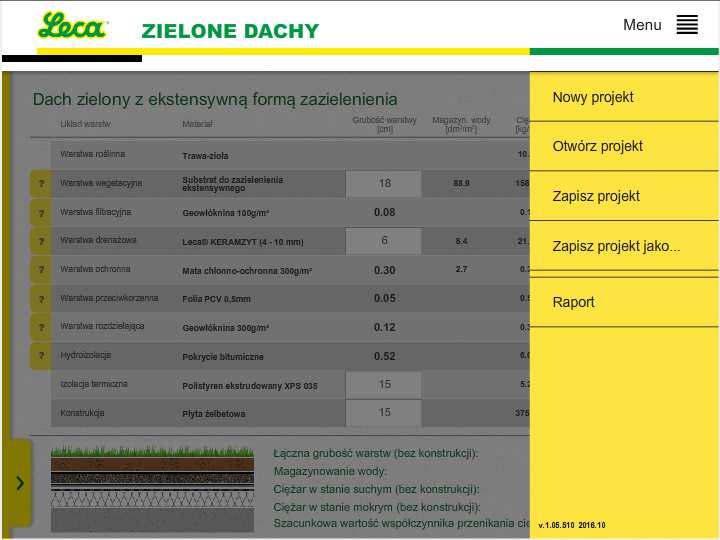

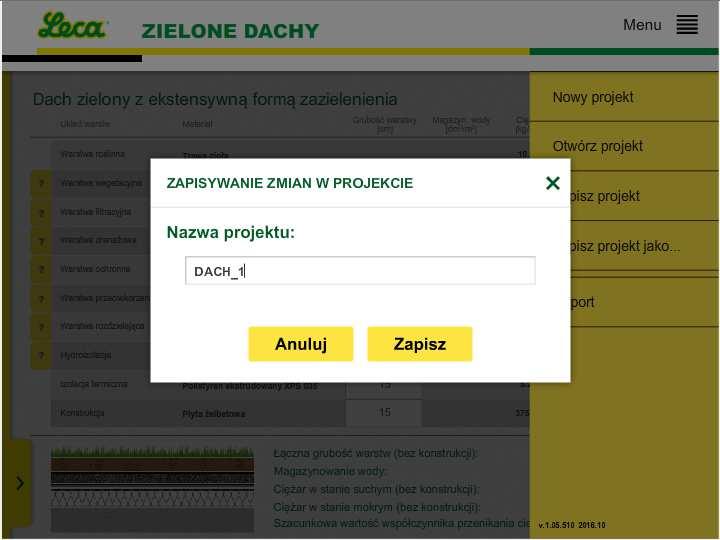

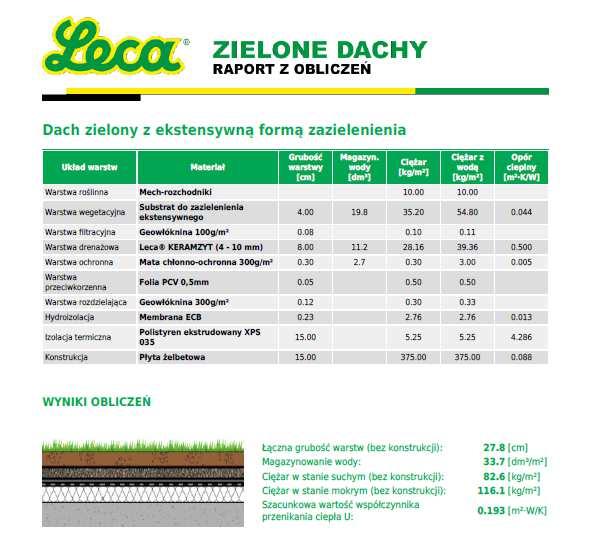

5 3.4 Zakończenie projektu i wydruk. Z rozwiniętego Menu wybieramy Zapisz projekt lub Zapisz projekt jako lub Pliki zapisywane są z rozszerzeniem.lgr w wybranym katalogu (po wybraniu Zapisz projekt jako ) lub domyślnie w katalogu Pobrane (po wybraniu Zapisz projekt). Po wybraniu przycisku Raport generowany jest gotowy do zapisania i wydruku raport z obliczeń w formacie pdf. str. 5

6 4. Poruszanie się po programie i korzystanie z przycisków. 4.1 Przejście do kolejnej strony przycisk 4.2 Powrót do dowolnego wcześniejszego kroku kliknięcie na przycisk z jego opisem. Niekiedy trzeba wcześniej rozwinąć listę kroków. str. 6

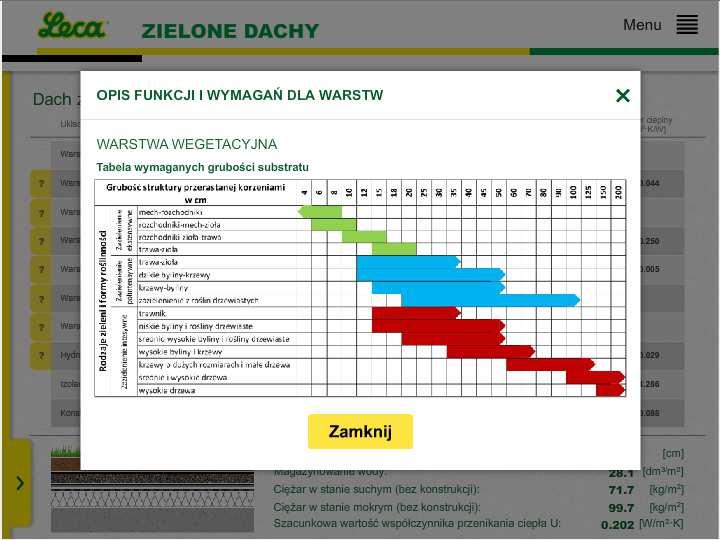

7 4.3 Pole listy Po rozwinięciu służy do wyboru materiału z listy. 4.4 Przycisk pomocy Kliknięcie przycisku otwiera okienka wskazówek i podpowiedzi - np. str. 7

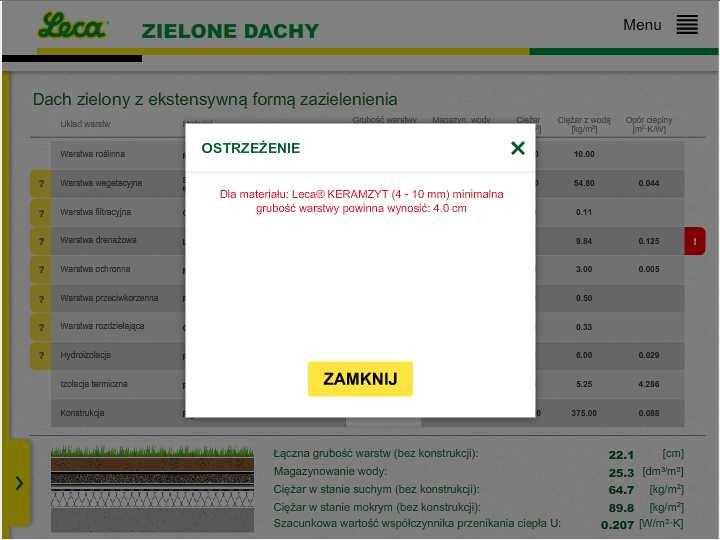

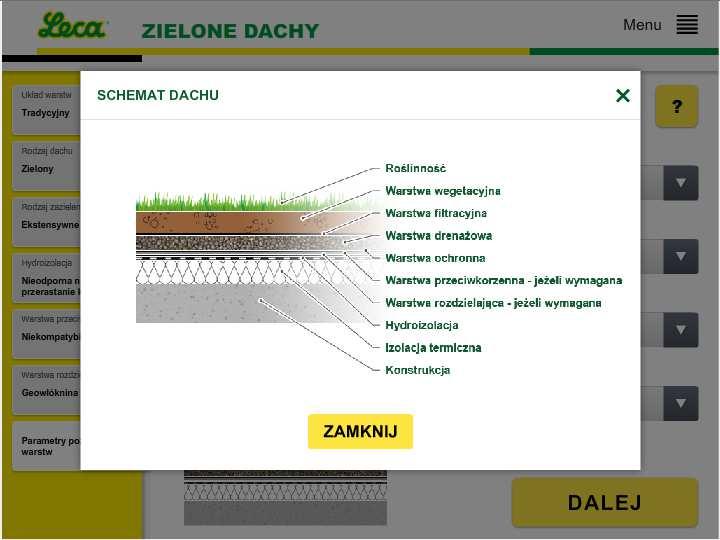

8 4.5 Pole wyboru TAK NIE 4.6 Przycisk ostrzeżenia Pojawia się kiedy wartość wpisana w pole edycji jest nieprawidłowa. Kliknięcie przycisku otwiera okno z informacją o przyczynie niezgodności. 4.7 Podgląd układu warstw Kliknięcie na grafice otwiera podgląd układu wszystkich możliwych warstw projektowanego dachu. str. 8
