1 Korzyści z weryfikacji rozwiązań i technologii do redukcji emisji zanieczyszczeń do powietrza, kierunki rozwoju technologii OZE Adolf Mirowski WARSZAWA, 13 PAŹDZIERNIKA 2016

2 Fotografia stanu obecnego w Polsce

3 Warunki brzegowe w Polsce 1. Emisja zanieczyszczeń do powietrza

4 Globalna walka z ociepleniem klimatu Priorytety redukcji zanieczyszczeń Redukcja emisji CO 2

5 Jakość powietrza w Polsce - piramida potrzeb - priorytety Priorytety redukcji zanieczyszczeń Niska emisja zanieczyszczeń do powietrza Redukcja emisji CO 2

6 Jakość powietrza w Polsce - piramida potrzeb - priorytety Priorytety redukcji zanieczyszczeń Redukcja niskiej emisji pyłów zawieszonych (TSP, PM10, PM2,5) Redukcja emisji CO 2

7 Jakość powietrza w Polsce emisja PM10 i PM2,5 Nos, gardło Pył < 30 µm (mikrony) Tchawica, oskrzela, oskrzeliki: Pył < 10 µm SO 2, NO 2, O 3 Pęcherzyki płucne: Pył < 2-3 µm NO 2, O 3 Tkanka płuc, krwiobieg: Ultrapył < 0,1 µm Źródło: EEA Luftverschmutzung und Gesundheit CH

8 Jakość powietrza w Polsce emisja PM10 i PM2,5 PM10 PM2,5 Źródło: EEA

9 Jakość powietrza w Polsce emisja PM2,5 PM2,5 Źródło: EEA

10 Jakość powietrza w Polsce emisja PM2,5 PM2,5 Źródło: UN Global Compact

11 Jakość powietrza w Polsce - piramida potrzeb - priorytety Priorytety redukcji zanieczyszczeń Redukcja niskiej emisji WWA (B(a)P) Redukcja niskiej emisji pyłów zawieszonych (TSP, PM10, PM2,5) Redukcja emisji CO 2

12 Jakość powietrza w Polsce - piramida potrzeb - priorytety Priorytety redukcji zanieczyszczeń Redukcja niskiej emisji WWA (B(a)P) Redukcja niskiej emisji pyłów Redukcja niskiej emisji zawieszonych pyłów zawieszonych (TSP, PM10, PM2,5) (TSP, PM10, PM2,5) Redukcja emisji CO 2

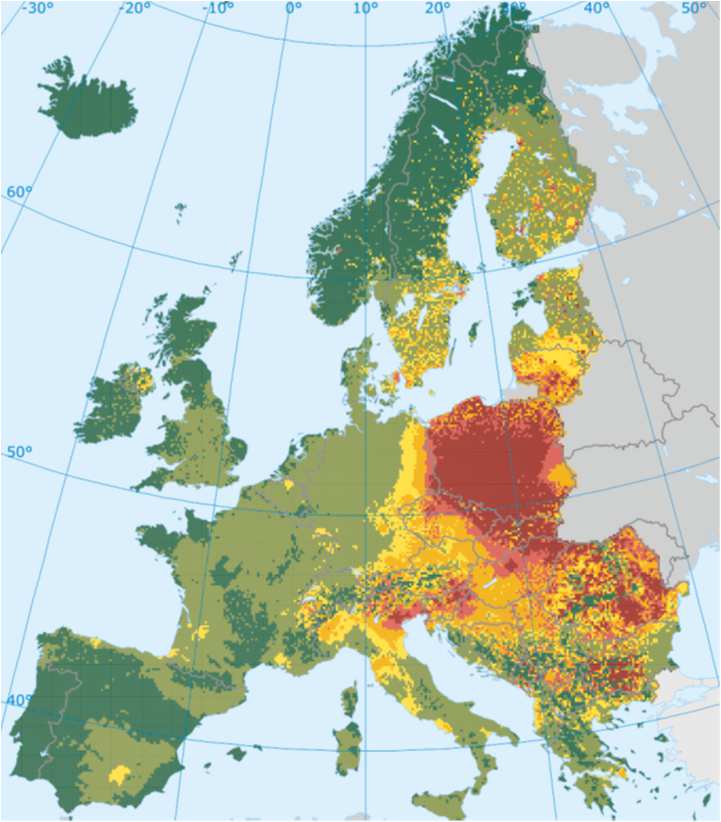

13 Jakość powietrza w Polsce emisja benzo(a)pirenu Źródło: EEA

14 Jakość powietrza w Polsce emisja benzo(a)pirenu B(a)P Źródło: EEA

15 Jakość powietrza w Polsce emisja benzo(a)pirenu B(a)P Źródło: EEA

16 Jakość powietrza w Polsce emisja benzo(a)pirenu Kraków Norma Londyn Źródło:

17 Jakość powietrza w Polsce emisja benzo(a)pirenu Źródło: UN Global Compact

18 Warunki brzegowe w Polsce 2. Wiedza

19 Powszechnie uważanie technologie za skuteczne do walki z niską emisją Kotły na biomasę Kotły na ekogroszek Kotły gazowe olejowe Nowoczesne kotły na węgiel Kolektory słoneczne Fotowoltaika Pompy ciepła (2014) Źródło: EEA

20 Niezrozumiała i charakterystyka energetyczna budynku

21 Nierozróżnialna jest niska/wysoka i ogólna emisja do powietrza? Niska emisja do powietrza Wysoka emisja do powietrza

22 Warunki brzegowe w Polsce 3. Świadomość i mentalność

23 Świadomość: co jest ważne dla użytkowników OZE???? Źródło: badania własne

24 Świadomość: co jest ważne dla użytkowników OZE? Coś pozytywnego: Wszyscy użytkownicy OZE są zadowoleni z ich użytkowania Wszyscy użytkownicy OZE polecą je swoim znajomym Źródło: badania własne

25 Warunki brzegowe w Polsce 4. Społeczeństwo

26 Warunki brzegowe w Polsce Skutki: Brak priorytetów Niewłaściwy dobór rozwiązań i technologii do rozwiązywania potrzeb Niewłaściwie formułowane lokalne programy do walki z niską emisją Brak długoterminowej strategii działania

27 Warunki brzegowe w Polsce Cytaty: Kolejnym błędem w tworzeniu programów dotacyjnych było słabe powiązanie dotacji z efektem ekologicznym programy nie wysyłały mocnych sygnałów do stosowania najczystszych technologii oraz rozwoju innowacyjności. Od dawna w programach ograniczenia niskiej emisji widoczna była dyskryminacja pomp ciepła (mimo iż są technologią najmniej emisyjną i o najwyższych klasach w etykietowaniu energetycznym).

28 Warunki brzegowe w Polsce 5. Następstwa i skutki

29 Jakość powietrza w Polsce rezultaty Masa urodzeniowa noworodków Źródło: Wiesław Jędrychowski

30 Jakość powietrza w Polsce rezultaty Nawroty stanów zapalnych płuc Nawroty stanów zapalnych oskrzeli Źródło: Wiesław Jędrychowski

31 Jakość powietrza rezultaty wg WHO Smutna statystyka dla Polski Roczna liczba zgonów na 1 mln mieszkańców Wskutek złej jakości powietrza statystycznie co 10 minut umiera jeden mieszkaniec Polski co daje zgonów/rok Roczne straty Polski wskutek złej jakości powietrza wg WHO wynoszą ponad 100 mld $ co daje 2060 $/(mieszkańca rok) Źródło: WHO Regional Office for Europe, 2015

32 Narzędzia do oceny skuteczności rozwiązań i technologii do redukcji emisji zanieczyszczeń do powietrza Adolf Mirowski WARSZAWA, 13 PAŹDZIERNIKA 2016

33 Definicje

34 Modele emisji pojęcia podstawowe NISKA WYSOKA OGÓLNA h k 40 m h k > 40 m

35 Częściowa redukcja niskiej i ogólnej emisji do powietrza

36 Redukcja całkowita niskiej i częściowa ogólnej emisji do powietrza

37 Prawo i inicjatywy

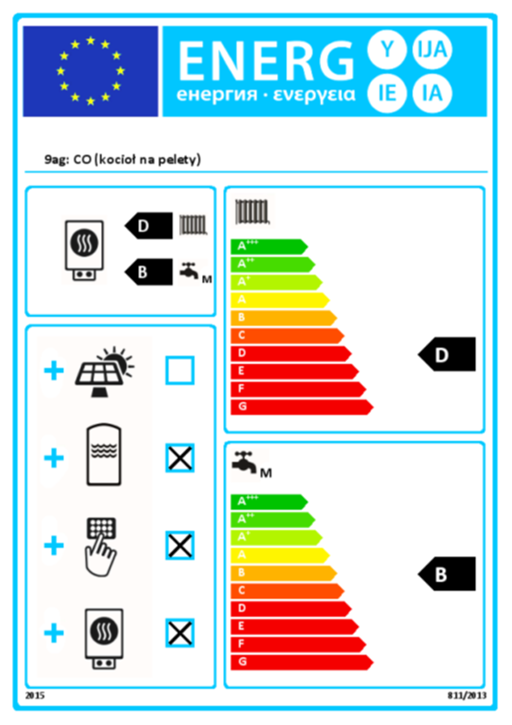

38 Klasy energetyczne urządzeń grzewczych Źródło: EEA

39 Klasy niskiej i ogólnej emisji zanieczyszczeń budynków do powietrza Źródło: ICEB

40 Klasy niskiej emisji zanieczyszczeń budynków C OIL Budynek certyfikowany Budynek referencyjny Źródło: ICEB

41 Klasy ogólnej emisji zanieczyszczeń budynków C OIL Budynek certyfikowany Budynek referencyjny Źródło: ICEB

42 Klasy niskiej i ogólnej emisji zanieczyszczeń budynków Parametry opisujące redukcję zanieczyszczeń do powietrza K j krotność redukcji wyrażona w [ - ] informująca ile razy wystąpił spadek lub wzrost emisji zanieczyszczeń do powietrza w porównaniu z emisją budynku referencyjnego w bilansie rocznym Źródło: ICEB

43 Znaki niskiej i ogólnej emisji zanieczyszczeń budynków NO SMOG NO SMOG NO SMOG PLUS ECO PLUS Źródło: ICEB

44 Przykłady

45 Przykład 1 budynek jednorodzinny Stary kocioł węglowy z ciągiem naturalnym o sprawności średniorocznej (η kr = 60 %) zastąpiono nowym kotłem opalanym granulatem węglowym, tzw. ekogroszkiem z ciągiem sztucznym i średnioroczną sprawnością(η kr = 80 %) wariant A. Rozważono również wariant B - tj. wyposażenie budynku z wariantu A w instalację kolektorów słonecznych do wstępnego podgrzewania c.w.u. (pokrycie potrzeb ciepła na przygotowanie c.w.u. 56 % w skali roku) W wariancie C uwzględniono przedsięwzięcia z wariantu B oraz termomodernizację budynku przynoszącą oszczędności zapotrzebowania c.o. w wysokości 25 %. Źródło: ICEB

46 2, ,15 1,25 1,00 1,00 1,00 Źródło: ICEB

47 3,33 2, ,36 1,15 1,25 1,48 Źródło: ICEB

48 Przykład 2 budynek jednorodzinny Stary kocioł olejowy o sprawności średniorocznej (η kr = 75 %) zastąpiono nowym kotłem opalanym granulatem węglowym, tzw. ekogroszkiem z ciągiem sztucznym i średnioroczną sprawnością(η kr = 80 %). wariant A. Rozważono również wariant B - tj. wyposażenie budynku z wariantu A w instalację kolektorów słonecznych do wstępnego podgrzewania c.w.u. (pokrycie potrzeb ciepła na przygotowanie c.w.u. 56 % w skali roku) Źródło: ICEB

49 0 1 1,00 1,00 1,00 Źródło: ICEB ,3

50 0 1 2 Źródło: ICEB 1, ,3

51 Przykład 3 budynek jednorodzinny Stary kocioł węglowy z ciągiem naturalnym o sprawności średniorocznej (η kr = 60 %) zastąpiono nowym zgazowującym kotłem na drewno i średnioroczną sprawnością(η kr = 64 %). Rozważono również wariant B - tj. wyposażenie budynku z wariantu A w instalację kolektorów słonecznych do wstępnego podgrzewania c.w.u. (pokrycie potrzeb ciepła na przygotowanie c.w.u. 56 % w skali roku) Źródło: ICEB

52 14,3 3, ,16 1,00 1,00 1,00 Źródło: ICEB

53 14,3 16,7 3,44 3, ,16 1,35 Źródło: ICEB

54 Przykład 4 budynek jednorodzinny Stary kocioł węglowy z ciągiem naturalnym o sprawności średniorocznej (η kr = 60 %) zastąpiono nowym gazowym kotłem kondensacyjnym o średniorocznej sprawności(η kr = 95 %) wariant A. Rozważono również wariant B - tj. wyposażenie budynku z wariantu A w instalację kolektorów słonecznych do wstępnego podgrzewania c.w.u. (pokrycie potrzeb ciepła na przygotowanie c.w.u. 56 % w skali roku) Źródło: ICEB

55 NO SMOG 2, ,00 1,00 1,00 Źródło: ICEB

56 NO SMOG 16 % 2, ,40 Źródło: ICEB

57 Przykład 5 budynek jednorodzinny Stary kocioł węglowy z ciągiem naturalnym o sprawności średniorocznej (η kr = 60 %) zastąpiono nowym kotłem elektrycznym o średniorocznej sprawności(η kr = 99 %). wariant A. Rozważono również wariant B - tj. wyposażenie budynku z wariantu A w instalację kolektorów słonecznych do wstępnego podgrzewania c.w.u. (pokrycie potrzeb ciepła na przygotowanie c.w.u. 56 % w skali roku) Rozważono również wariant C - tj. wyposażenie budynku w panele fotowoltaiczne wytwarzające energie elektryczną, której ilość stanowi U E = 100 % potrzeb zasilania napędu pompy ciepła w skali roku. Źródło: ICEB

58 NO SMOG 7,6 % 0 1 1,00 1,00 1,00 Źródło: ICEB

59 NO SMOG 7,6 % NO SMOG >30% NO SMOG PLUS >50% Źródło: ICEB

60 NO SMOG PLUS ECO PLUS >50% 100% Źródło: ICEB

61 Redukcja całkowita niskiej i częściowa ogólnej emisji do powietrza

62 TSP B(a)P CO 2 SO 2 NO 2 CO A+++ A++ A+ A B 18,6 C D E F G 1,9 1,00 1,00 1,00 1,00 1,00 1,00 1 Źródło: ICEB H -1,6-1,4

63 TSP B(a)P CO 2 SO 2 NO 2 CO A+++ A++ A+ A B 18,6 C D E F G 1, Źródło: ICEB H -1,6-1,4

64 Ne = 27 kwp Źródło: ICEB

65 98 % 1 % Źródło: Ambasada Norwegii w OSLO

66 NO SMOG PLUS 99 % 1 Źródło: ICEB

67 TSP B(a)P CO 2 SO 2 NO 2 CO A+++ A++ A+ A B C D E F G NO SMOG PLUS 99 % 1 Źródło: ICEB H

68 Przykład 6 budynek jednorodzinny Stary kocioł węglowy z ciągiem naturalnym o sprawności średniorocznej (η kr = 60 %) zastąpiono gruntową sprężarkową pompą ciepła z napędem elektrycznym, przy czym roczny współczynnik efektywności energetycznej uzyskano (SPF = 3,8) wariant A. Rozważono również wariant C - tj. wyposażenie budynku w panele fotowoltaiczne wytwarzające energie elektryczną, której ilość stanowi U E = 100 % potrzeb zasilania napędu pompy ciepła w skali roku. Źródło: ICEB

69 NO SMOG PLUS 74 % 0 1 1,00 1,00 1,00 Źródło: ICEB

70 NO SMOG PLUS ECO PLUS 74 % 100% Źródło: ICEB

71 Redukcja całkowita niskiej i częściowa ogólnej emisji do powietrza

72 TSP B(a)P CO 2 SO 2 NO 2 CO A+++ A++ A+ A 74,4 B C 7,70 D E 2,57 2,94 1 F G 1,00 1,00 1,00 1,00 1,00 1,00 Źródło: ICEB H

73 TSP B(a)P CO 2 SO 2 NO 2 CO A+++ A++ A+ A 74,4 B C 7,70 D E 2,57 2, F G Źródło: ICEB H

74 Ne = 6 kwp 1 Źródło: ICEB

75 ECO PLUS 100 % 1 Źródło: ICEB

76 TSP B(a)P CO 2 SO 2 NO 2 CO A+++ A++ A+ A B C D E F G ECO PLUS 100 % 1 Źródło: ICEB H

77 Obiekty certyfikowane

78 Domy jednorodzinne

79 Obiekty użytecznosci publicznej, hotele, zakłady, sieci ciepłownicze

80 Certyfikacja regionow Twoja Miejscowość A+++ A

81 Najblizsze plany Bezplatny poradnik 2017 Twoja Miejscowość A+++ A

82 Korzyści z weryfikacji rozwiązań i technologii do redukcji emisji zanieczyszczeń do powietrza, kierunki rozwoju technologii OZE Adolf Mirowski WARSZAWA, 13 PAŹDZIERNIKA 2016
