1 Koło zainteresowań Teleinformatyk XXI wieku PROJEKT 4 Temat: Modulacja FM Imię i nazwisko ucznia: Krystian Parejko i Daniel Jendzul Klasa: 3Tia Suwałki, Czerwiec

2 Spis treści Krótki opis projektu... 3 Opis stanowiska laboratoryjnego wykorzystywanych w ramach projektu... 3 Sposób podłączenie podzespołów... 4 Sposób instalacji oprogramowania... 4 Zdjęcia stanowiska laboratoryjnego... 5 Opis uzyskanych efektów... 8 Podziękowania Literatura:

3 Krótki opis projektu Za pomocą stworzonego programu, można sterowad parametrami modulacji FM. Za pomocą prawej ręki sterujemy częstotliwością modulacji, a za pomocą lewej ręki sterujemy głębokością modulacji. Opis stanowiska laboratoryjnego wykorzystywanego w ramach projektu Monitor Karta graficzna MS kinect USB Komputer Karta sieciowa Rysunek 1 Schemat blokowy stanowiska laboratoryjnego 3

4 Sposób podłączenie podzespołów Kinecta można podłączyd do komputera, jeżeli posiada się dodatkowy zasilacz dodawany w zestawie, gdy kupuje się kinecta osobno ( tzn. bez nowej konsoli Slim). Zasilacz umożliwia podłączenie Kinecta do starej konsoli XBOX 360 poprzez USB, a więc i do PC. Następnie należy zainstalowad program Delicode Ni mate, dzięki któremu będziemy mogli wysyład i odbierad pakiety danych odbieranych z Kinecta, na danej stacji roboczej. Sposób instalacji oprogramowania Najpierw pobieramy Delicode NI mate z oficjalnej strony*2+. Rozpoczynamy instalacje nie podłączając Microsoft Kinect!!! Instalujemy zgodnie z tym co wyznacza nam kreator instalacyjny Delicode. Wraz z zainstalowaniem Delicode NI mate, zainstalowane zostają wszystkie potrzebne sterowniki do Kinecta. Następnie po zainstalowaniu wspomnianego programu, należy podłączyd Kinecta. Czekamy chwilę, aż Kinect zacznie poprawnie działad (około 1 minuty). Włączamy Delicode i aktywujemy bezpłatną licencję bądź ją kupujemy. Jeżeli pojawił się jakiś błąd, to najlepiej ponownie włączyd komputer. Jeżeli to nie pomoże, to należy ponownie zainstalowad program Delicode Ni mate, uprzednio go nie odinstalowując, ponieważ przy nowej instalacji można zaznaczyd funkcję Fresh install. Następnie pobieramy program Max z oficjalnej strony*1+. Rozpoczynamy instalację podążając za podpowiedziami kreatora instalacyjnego. Po udanej instalacji uruchamiamy program. Uwaga! Podany sposób instalacji został przetestowany tylko na Windows 7. 4

5 Zdjęcia stanowiska laboratoryjnego Rysunek 2 Stanowisko laboratoryjne 5

6 Rysunek 3 Użytkownik sterujący parametrem częstotliwości modulacji aplikacji za pomocą prawej ręki 6

7 Rysunek 4 Użytkownik sterujący parametrem głębokości modulacji aplikacji za pomocą lewej ręki 7

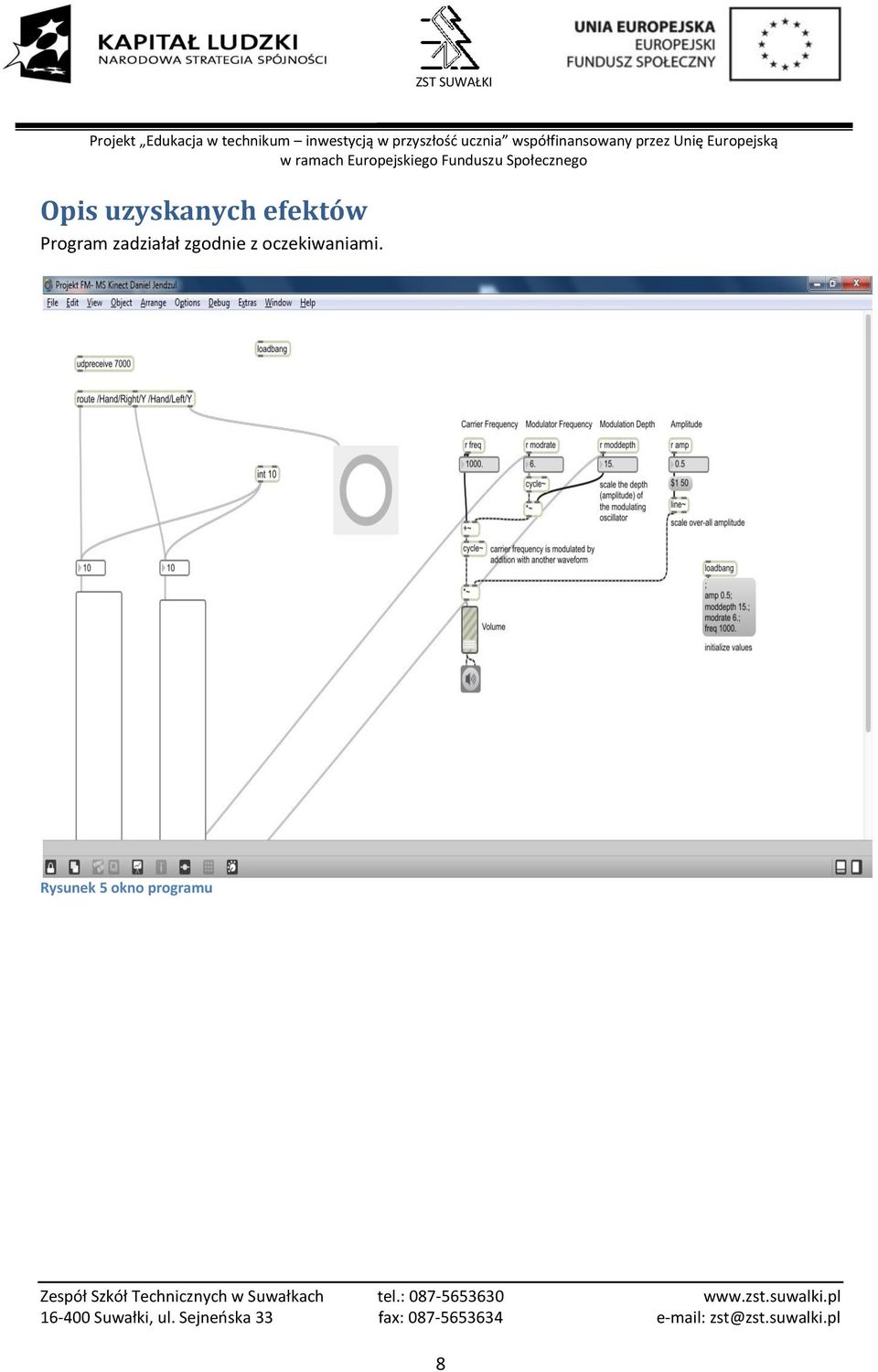

8 Opis uzyskanych efektów Program zadziałał zgodnie z oczekiwaniami. Rysunek 5 okno programu 8

9 parametry sterowane za pomocą lewej i prawej ręki Włącznik modulatora Rysunek 6 Modulator w oknie programu Rysunek przedstawia modulator FM zaprojektowany w programie Max. Do modulatora są przesyłane dane, o położeniu lewej i prawej ręki. I tak: prawą ręką steruje się parametrami częstotliwości modulacji, zaś lewą jej głębokością. 9

10 Router Dioda LED Pierwsza linia Druga linia Rysunek 7 Podział pakietu danych Router dzieli pakiet danych. W pierwszej linii wysyłane są dane o położeniu prawej ręki, która w konsekwencji steruje parametrem częstotliwości modulacji. W drugiej linii wysyłane są dane o położeniu lewej ręki, która w konsekwencji steruje parametrem głębokośd modulacji. Pozostałe dane są wysyłane do diody LED, która informuje nas czy dane są przechwytywane z Kinecta. 10

11 Odzwierciedlenie położenia rąk Rysunek 8 Odzwierciedlenie wysokości rąk Poziome kreski w prostokątach odzwierciedlają położenie: pierwszy od lewej- prawej ręki, drugi od lewej-lewej ręki. 11

12 Podziękowania Chciałbym podziękowad, Panu dr inż. Sławomirowi Zielioskiemu, za pomoc i wskazówki udzielone na zajęciach, które umożliwiły mi wykonanie projektu, firmie Microsoft za udostępnienie sterowników, twórcom programu Max za udostępnioną wersje demo i aplikacje modulacji FM*1+, twórcom programu Delicode NI mate*2+, oraz Adamowi Szulc za pomoc w instalacji oprogramowania, i pomoc w nagraniu filmu prezentującego program. Literatura: [1] - [2]
