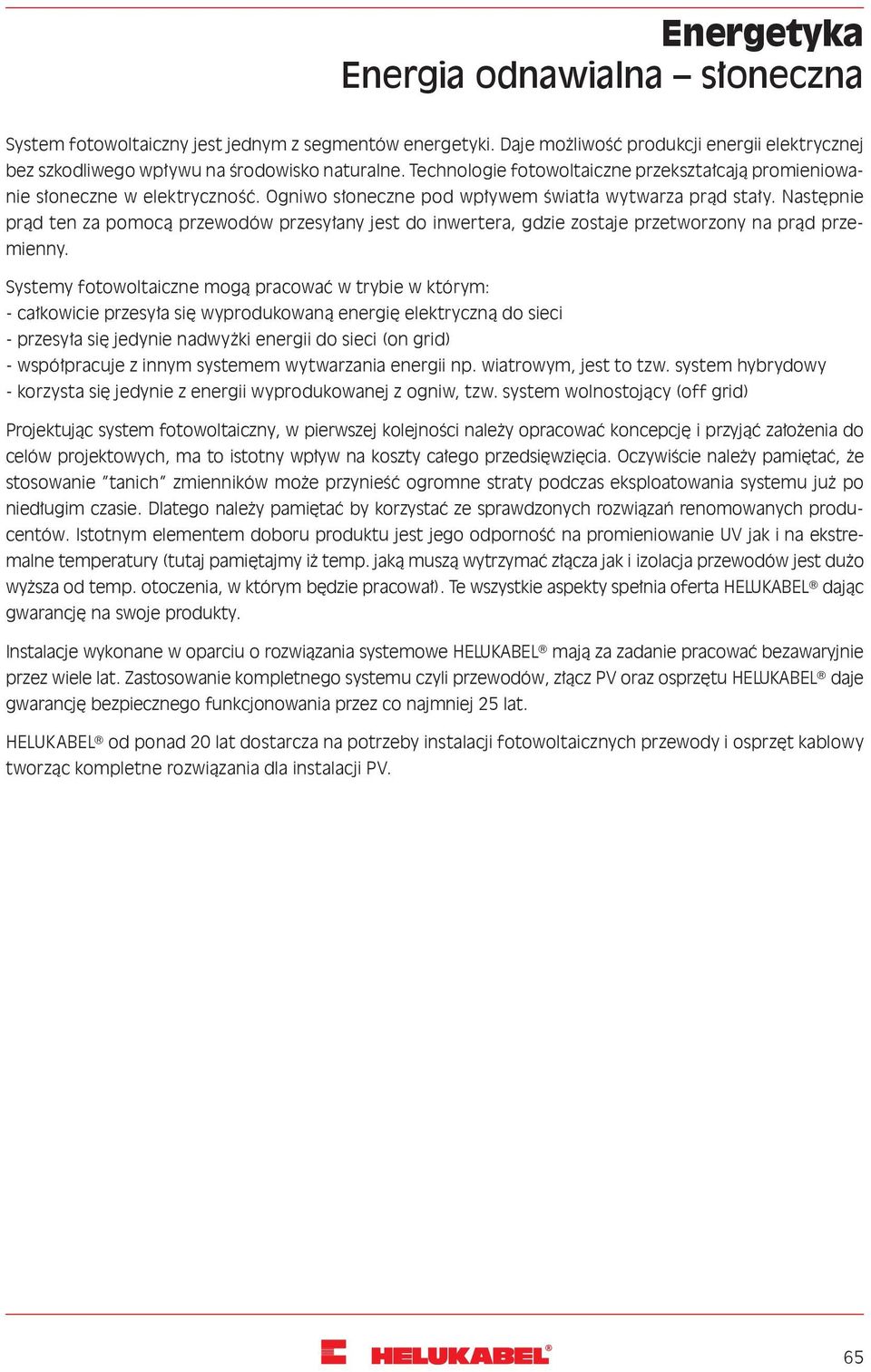

1 Energetyka Energia odnawialna słoneczna System fotowoltaiczny jest jednym z segmentów energetyki. Daje możliwość produkcji energii elektrycznej bez szkodliwego wpływu na środowisko naturalne. Technologie fotowoltaiczne przekształcają promieniowanie słoneczne w elektryczność. Ogniwo słoneczne pod wpływem światła wytwarza prąd stały. Następnie prąd ten za pomocą przewodów przesyłany jest do inwertera, gdzie zostaje przetworzony na prąd przemienny. Systemy fotowoltaiczne mogą pracować w trybie w którym: - całkowicie przesyła się wyprodukowaną energię elektryczną do sieci - przesyła się jedynie nadwyżki energii do sieci (on grid) - współpracuje z innym systemem wytwarzania energii np. wiatrowym, jest to tzw. system hybrydowy - korzysta się jedynie z energii wyprodukowanej z ogniw, tzw. system wolnostojący (off grid) Projektując system fotowoltaiczny, w pierwszej kolejności należy opracować koncepcję i przyjąć założenia do celów projektowych, ma to istotny wpływ na koszty całego przedsięwzięcia. Oczywiście należy pamiętać, że stosowanie tanich zmienników może przynieść ogromne straty podczas eksploatowania systemu już po niedługim czasie. Dlatego należy pamiętać by korzystać ze sprawdzonych rozwiązań renomowanych producentów. Istotnym elementem doboru produktu jest jego odporność na promieniowanie UV jak i na ekstremalne temperatury (tutaj pamiętajmy iż temp. jaką muszą wytrzymać złącza jak i izolacja przewodów jest dużo wyższa od temp. otoczenia, w którym będzie pracował). Te wszystkie aspekty spełnia oferta HELUKABEL dając gwarancję na swoje produkty. Instalacje wykonane w oparciu o rozwiązania systemowe HELUKABEL mają za zadanie pracować bezawaryjnie przez wiele lat. Zastosowanie kompletnego systemu czyli przewodów, złącz PV oraz osprzętu HELUKABEL daje gwarancję bezpiecznego funkcjonowania przez co najmniej 25 lat. HELUKABEL od ponad 20 lat dostarcza na potrzeby instalacji fotowoltaicznych przewody i osprzęt kablowy tworząc kompletne rozwiązania dla instalacji PV. 65

2 SCHEMAT INSTALACJI FOTOWOLTAICZNEJ - BUDYNEK WOLNOSTOJĄCY = = = Falownik ➊ Złącze żeńskie dla złącza męskiego w falowniku (np. MC) ➍ Przewody PV z zarobionymi końcówkami # Licznik ❷ Dławiki kablowe ❺ Kable i przewody sterownicze ➌ Złącze żeńskie Przewody PV Złącze 66

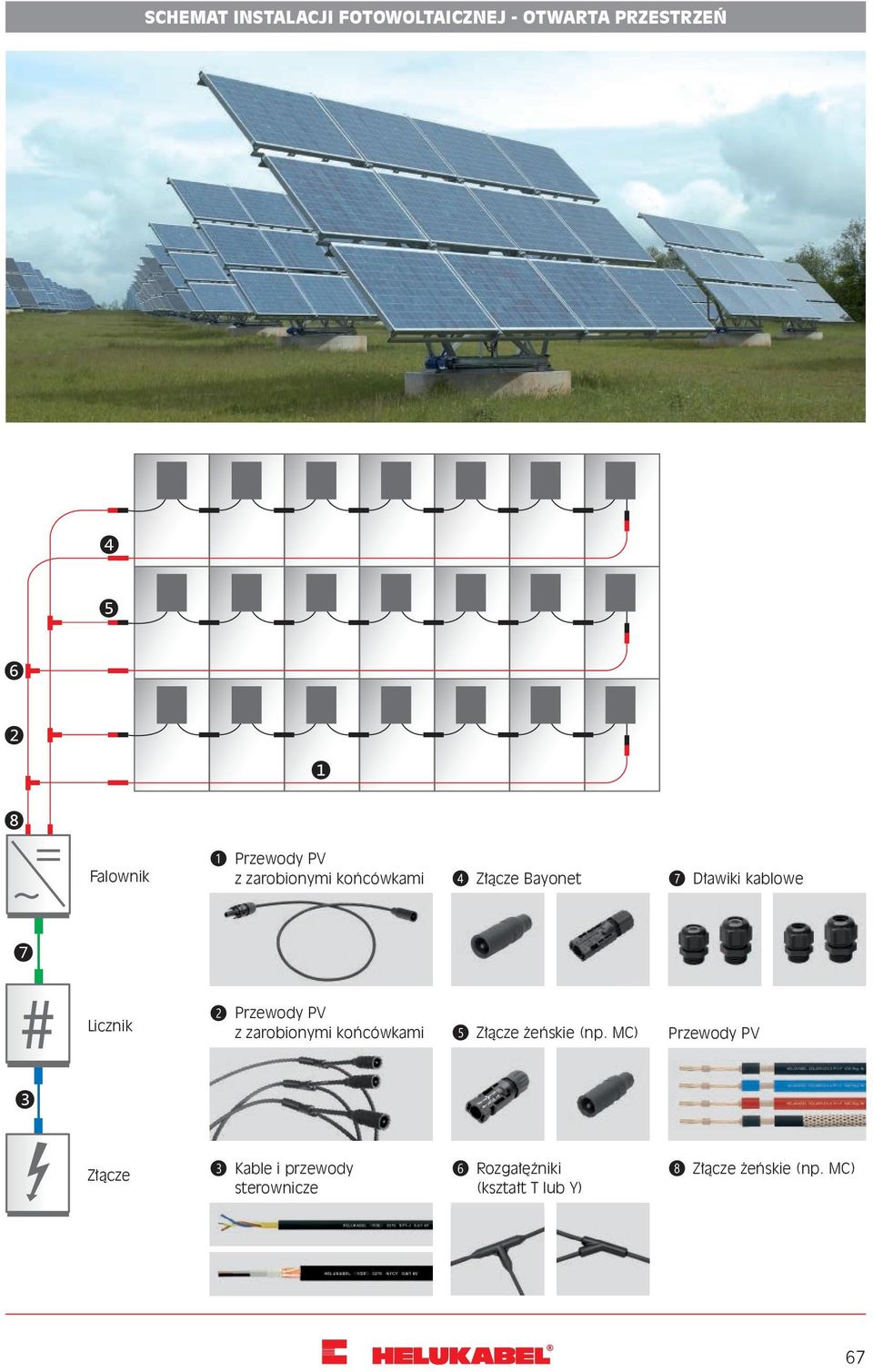

3 SCHEMAT INSTALACJI FOTOWOLTAICZNEJ - OTWARTA PRZESTRZEŃ = Falownik ❶ Przewody PV z zarobionymi końcówkami ➍ Złącze Bayonet ➐ Dławiki kablowe # Licznik ❷ Przewody PV z zarobionymi końcówkami ➎ Złącze żeńskie (np. MC) Przewody PV Złącze ❸ Kable i przewody sterownicze ➏ Rozgałęźniki (kształt T lub Y) ➑ Złącze żeńskie (np. MC) 67

4 Taśmy izolacyjne KMRS taśma osłaniająca kabel, KABLE Taśmy izolacyjne HSIB papier ścierny, chusteczka czyszcząca, uszczelniacz Taśmy izolacyjne służące do odtwarzania izolacji w przewodach o plastikowej osłonie zewnętrznej wysokiego napięcia Kable Solarflex charakteryzują się: dużą wytrzymałością i elastycznością, są odporne na ścieranie, promieniowanie UV, ozon, hydrolizę, chemikalia i oleje. Płomienioodporność zgodna z VDE , DIN EN zbudowany na bazie żywicy, taśma uszczelniająca w kolorze czarnym. do 69kV, wypełniania przewodów, może być stosowana Dzięki Taśmy izolacyjne podwójnej służące izolacji do są szybkiej, odporne niezawodnej na wysokie naprawy temperatury przy łączeniu krótkotrwale różnych rodzaj aż do izolacji, 200 C. jak Stosowanie również do niewłaściwych uszkodzonej kabli powłoki czyli pracującej nie odpornych do 1000 na V warunki zewnętrzne, oraz słabej jakości złącz może doprowadzić do uszczelniania elementów odlewanych przepalenia się styku na złączach lub wystąpienia zwarcia w instalacji. Niewielkie uszkodzenie przewodu Uszczelniacz: służy do penetracji przewodów, podwójny może doprowadzić do zawiązania się łuku elektrycznego przy stosunkowo małej mocy układu, następstwem komponent PUR żywiczny, w praktycznym dwukomorowym pojemniku zwykle jest pożar. czego Taśma uszczelniająca: służy do uszczelniania kabli i przewodów (wszelkiego rodzaju wstawek) naprawy uszkodzonych powłok, zapewniając wodoszczelność. SOLARFLEX - X PV1-F 2 normowy TÜV VDE T Budowa: żyła miedziana pobielana, skręcana wg VDE 0295 kl.5 i IEC kl.5. Podwójnie izolowany, izolacja wewnętrzna i zewnętrzna ze specjalnej usieciowanej poliolefiny. Zakres temperatur pracy: -40 C do +90 C Max. temperatura pracy na żyle: +120 C Napięcie pracy: 600/1000V AC ; 1800V DC; Napięcie Testu: 4000V 50Hz Minimalny promień gięcia: dla instalacji stacjonarnej ok. 4 x średnica kabla Właściwości Odporność na działanie ozonu zgodnie z EN Odporność na warunki atmosferyczne i promieniowanie UV zgodnie z HD 605/A1 Bezhalogenowy zgodnie z EN , EN Odporność na działanie kwasów i zasad zgodnie z EN Trudnopalność zgodnie z VDE , DIN EN , IEC Duża wytrzymałość i odporność na ścieranie powłoki zgodnie z DIN EN Odporność na zwarcia do temperatury 200 C dzięki podwójnej izolacji; temperatura zwarcia 200 C przez 5 s Przewidywany okres eksploatacji - 25 lat Odporność na hydrolizę i amoniak SOLARFLEX - X PV1-F TWIN podwójny T Budowa: żyła miedziana pobielana, skręcana wg VDE 0295 kl.5 i IEC kl.5. Podwójnie izolowany, izolacja wewnętrzna i zewnętrzna ze specjalnej usieciowanej poliolefiny. Zakres temperatur pracy: -40 C do +90 C; Max. temperatura pracy na żyle: +120 C Napięcie pracy: 600/1000V AC ; 1800V DC; Napięci Napięcie Testu: 6,5kV AC 50Hz, 15kV DC Minimalny promień gięcia: elastycznie ok. 10x średnica kabla przy ułożeniu na stałe 1,5x średnica kabla Właściwości Odporność na promieniowanie, działanie ozonu i warunki atmosferyczne Bezhalogenowy Odporność na ścieranie i cięcie Stosunkowo elastyczny Powłoka łatwa do zdzierania Trudnopalność zgodnie z VDE 0482, część , IEC Odporność na zwarcia do temperatury 200 C dzięki podwójnej izolacji; temperatura zwarcia 200 C przez 5 s Przewidywany okres eksploatacji - 25 lat Aprobaty Aprobata: TÜV 2Pfg1169/ Aprobaty Zgodnie z charakterystyką wymagań PV1-F dla kabli PV DKE/VDE AK VDE (Reg. 8266) TÜV (2 PfG 1169/ , R ) zgodność z RoHS i CE. SOLARFLEX - X PV1-F NTS przewód do instalacji fotowoltaicznych odporny na gryzonie T 68

5 Numer katalogowy Liczba żył x przekrój mm² Średnica zewnętrzna mm Waga Cu kg/km Waga ok. kg/km Obiążalnośc prądowa [A] w temp 60 C rezystancja żyły Ohm / km w temp 20 C Kolor opony x 2,5 4,5 24, ,210 bezbarwny/czarny x 2,5 4,5 24, ,210 bezbarwny/czerwony x 2,5 4,5 24, ,210 bezbarwny/niebieski x 4 5,2 38, ,090 bezbarwny/czarny x 4 5,2 38, ,090 bezbarwny/czerwony x 4 5,2 38, ,090 bezbarwny/niebieski x 6 5,9 57, ,390 bezbarwny/czarny x 6 5,9 57, ,390 bezbarwny/czerwony x 6 5,9 57, ,390 bezbarwny/niebieski x 10 6,9 96, ,950 bezbarwny/czarny x 10 6,9 96, ,950 bezbarwny/czerwony x 10 6,9 96, ,950 bezbarwny/niebieski x 16 8,3 153, ,240 bezbarwny/czarny x 16 8,3 153, ,240 bezbarwny/czerwony x 16 8,3 153, ,240 bezbarwny/niebieski x 25 10,0 240, ,795 bezbarwny/czarny x 35 11,0 336, ,565 bezbarwny/czarny x 50 13,0 480, ,393 bezbarwny/czarny x 70 15,3 672, ,277 bezbarwny/czarny x 95 17,0 912, ,210 bezbarwny/czarny x ,1 1152, ,164 bezbarwny/czarny x ,7 1440, ,132 bezbarwny/czarny x ,5 1776, ,108 bezbarwny/czarny x ,3 2304, ,0817 bezbarwny/czarny Wymiary oraz dane techniczne mogą ulec zmianie bez uprzedzenia. KOMPONENTY INSTALACJI Złącza HELUSOL Dla zapewnienia prawidłowych połączeń w układach fotowoltaicznych dedykowane są złącza HELUSOL. Stosujemy je w różnych wariantach kierunkowych - w kształcie Y, T, +, E, X. Rozwiązania takie pozwalają zoptymalizować jakość i wytrzymałość instalacji, a także obniżyć koszty jej wykonania. Wtyki typu PV oraz obudowy PV JB Każdy z przewodów kończy się wtykiem typu PV: PV bayonet, PV MC3, PV MC4, PV HC3. Wszystkie wtyki są wykonane z modyfikowanego PPE odpornego na UV, wysokiej jakości styk CuSn. Wszystkie elementy posiadają zdolność przyłączenia przewodów w zakresie 2,5-16 mm², z zachowaniem IP67 i temperaturze pracy od -40 do 140 C. Wszystkie elementy montażowe zapewniają wysoką jakośc połączeń oraz zdolność przewodzenia zgodną z EN (VDE ) Istotnym elementem każdej instalacji są łączenia wykonane w obudowach PV-JB. HELUKABEL proponuje gotowe rozwiązania połączeń PV- adapter MC3/MC4/HC3 z sygnalizacją diodową lub bez. 69

6 Dla połączeń poszczególnych modułów solarnych, inwertera czy obudowy PV-JB HELUKABEL dostarcza dowolne odcinki przewodów ze zmontowanymi wtykami PV w konfiguracjach potrzebnych do poszczególnych zastosowań oraz gotowe wiązki kablowe-system Y, T. Co znacznie przyspiesza montaż. HELUSOL 101 Y-split HELUSOL 102 T-split OSPRZĘT KABLOWY Końcowym elementem ochrony wykonanej instalacji są dławiki HELUSOL HS, HT nakrętki KMK PA MB wraz z wężami osłonowymi HELUcond np. : CO-PA (dwudzielne). Dodatkowe elementy dedykowane do systemów solarnych mają jedną wspólną i bardzo ważną cechę. Są odporne na działanie UV oraz czynników zewnętrznych. Dobierając osprzęt do systemu należy szczególnie zwrócić uwagę na to w jakich warunkach będzie on pracował. NARZĘDZIA DO OBRÓBKI ZŁĄCZ I KABLI Na estetykę i poprawność wykonania instalacji fotowoltaicznej mają również wpływ użyte narzędzia. Ze względu na specyfikę produktu i system montażu konieczne jest stosowanie dedykowanych narzędzi do zaciskania złącz MC jak i pozostałych. Używanie niewłaściwych narzędzi może doprowadzić do uszkodzenia przewodów i złącz oraz do otrzymania nietrwałych połączeń, które mają wpływ na dalszą poprawną eksploatację systemu fotowoltaicznego. 70

7 INNE PRZEWODY STOSOWANE W SYSTEMACH FOTOWOLTAICZNYCH W systemach fotowoltaicznych stosuje się oprócz przewodów solarnych, również przewody sterownicze i zasilające. Przewody HELUKABEL charakteryzują się wysokimi parametrami i sprawnością. Odporność na UV i czynniki zewnętrzne sprawiają, że mogą one pracować w każdych warunkach środowiskowych. JZ600, JZ 600 Y-CY elastyczne przewody, żyły numerowane, stosowane na zewnątrz, odporne na UV, do sterowania sygnalizacji i pomiarów A H07RN-F przewody gumowe, wersja zharmonizowana F NYM-J/-O przewody instalacyjne, do instalacji domowych oraz przemysłowych, stosowany wewnątrz O Kable ziemne, zasilające: NYY-J kabel miedziany 0,6/1kV do układania w ziemi Q NAYY-J kabel aluminiowy 0,6/1kV do układania w ziemi NYCY kabel zasilający z przewodem koncentrycznym Q NYCWY kabel zasilający z przewodem koncentrycznym Q 71
