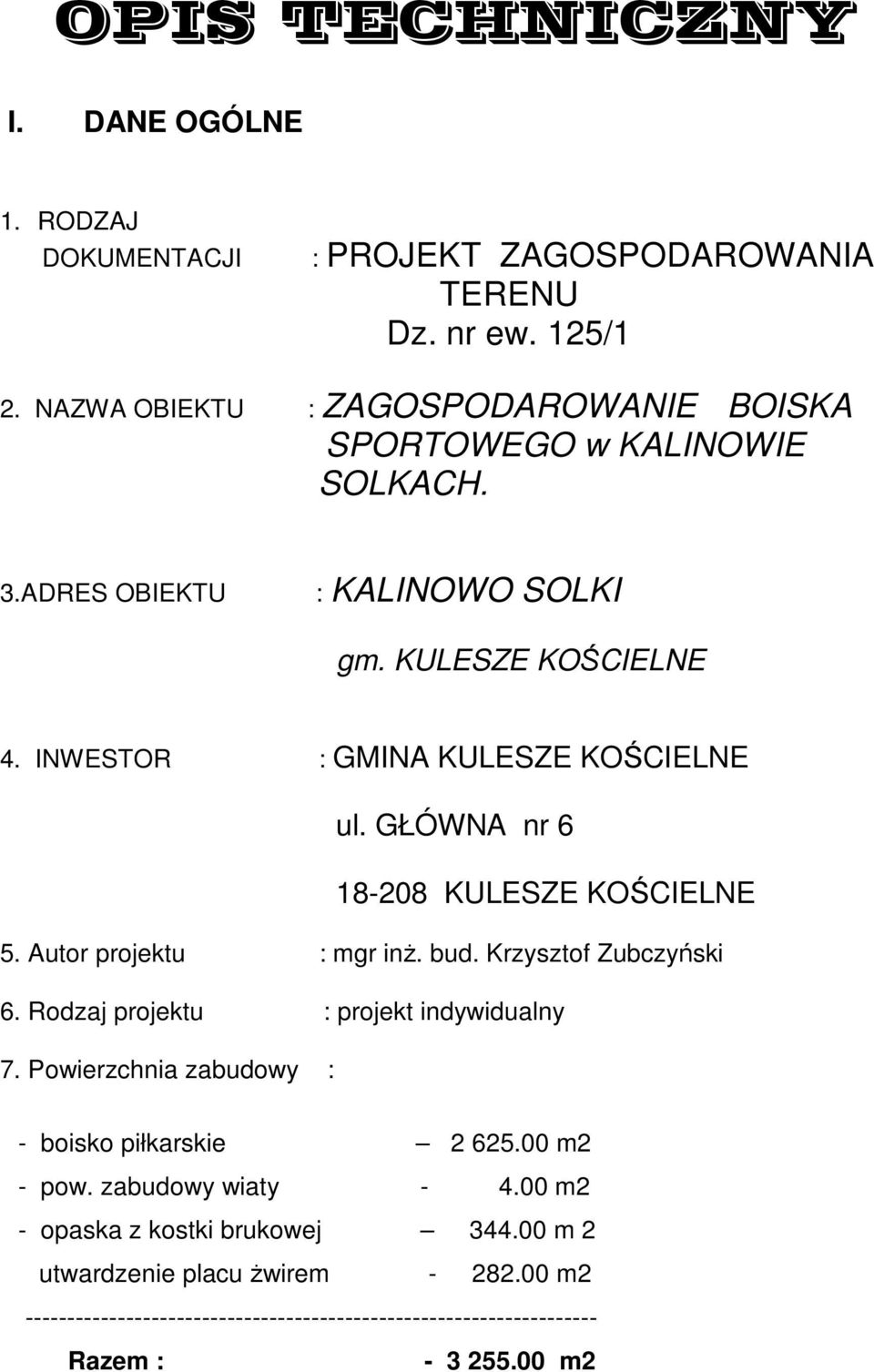

1 OPIS TECHNICZNY I. DANE OGÓLNE 1. RODZAJ DOKUMENTACJI : PROJEKT ZAGOSPODAROWANIA TERENU Dz. nr ew. 125/1 2. NAZWA OBIEKTU : ZAGOSPODAROWANIE BOISKA SPORTOWEGO w KALINOWIE SOLKACH. 3.ADRES OBIEKTU : KALINOWO SOLKI gm. KULESZE KOŚCIELNE 4. INWESTOR : GMINA KULESZE KOŚCIELNE ul. GŁÓWNA nr KULESZE KOŚCIELNE 5. Autor projektu : mgr inŝ. bud. Krzysztof Zubczyński 6. Rodzaj projektu : projekt indywidualny 7. Powierzchnia zabudowy : - boisko piłkarskie m2 - pow. zabudowy wiaty m2 - opaska z kostki brukowej m 2 utwardzenie placu Ŝwirem m Razem : m2

2 8. Opis zamierzenia budowlanego : Przedmiotem opracowania jest : - budowa boiska piłkarskiego o wymiarach m x m o nawierzchni z trawy naturalnej. Przyjęto układanie trawy z rolki. - budowa zadaszenia wiaty, - montaŝ ławek o podstawie betonowej, - budowa ogrodzenia - utwardzenie placu Ŝwirem Inwestycja zlokalizowana jest na działce nr 125/1 zlokalizowanej w miejscowości Kalinowo Solki, gmina Kulesze Kościelne, powiat Wysokie Mazowieckie, woj. podlaskie. II. DANE KONSTRUKCYJNO MATERIAŁOWE 1. Boisko sportowe : Boisko do piłki noŝnej o wym. 35 x m nawierzchni trawy naturalnej z pasem bocznym o szer. 1.5 m wyposaŝone w dwie bramki na stałe przymocowane do podłoŝa za pomocą stóp fundamentowych betonowych. Bramki o wym. w świetle 7.32 x 2.44 m. Nawierzchnia boiska przyjęto trawę naturalną układaną z rolki Warstwa nośna : Technologia załoŝenia warstwy trawy naturalnej sportowej musi uwzględniać ocenę rodzimego podłoŝa w aspekcie jego fizykochemicznych właściwości. Warstwa nośna ( wierzchnia ) w momencie budowy boiska trawiastego powinna mieć porowatość o wartości ok. 33 %, co w późniejszym okresie zapewnia prawidłowy rozwój i regenerację darni. W przypadku projektowanego boiska w miejscowości Kalinowo Solki mamy do czynienia z podglebiem przepuszczalnym, przy którym uwzględnia się tylko warstwę wierzchnią.

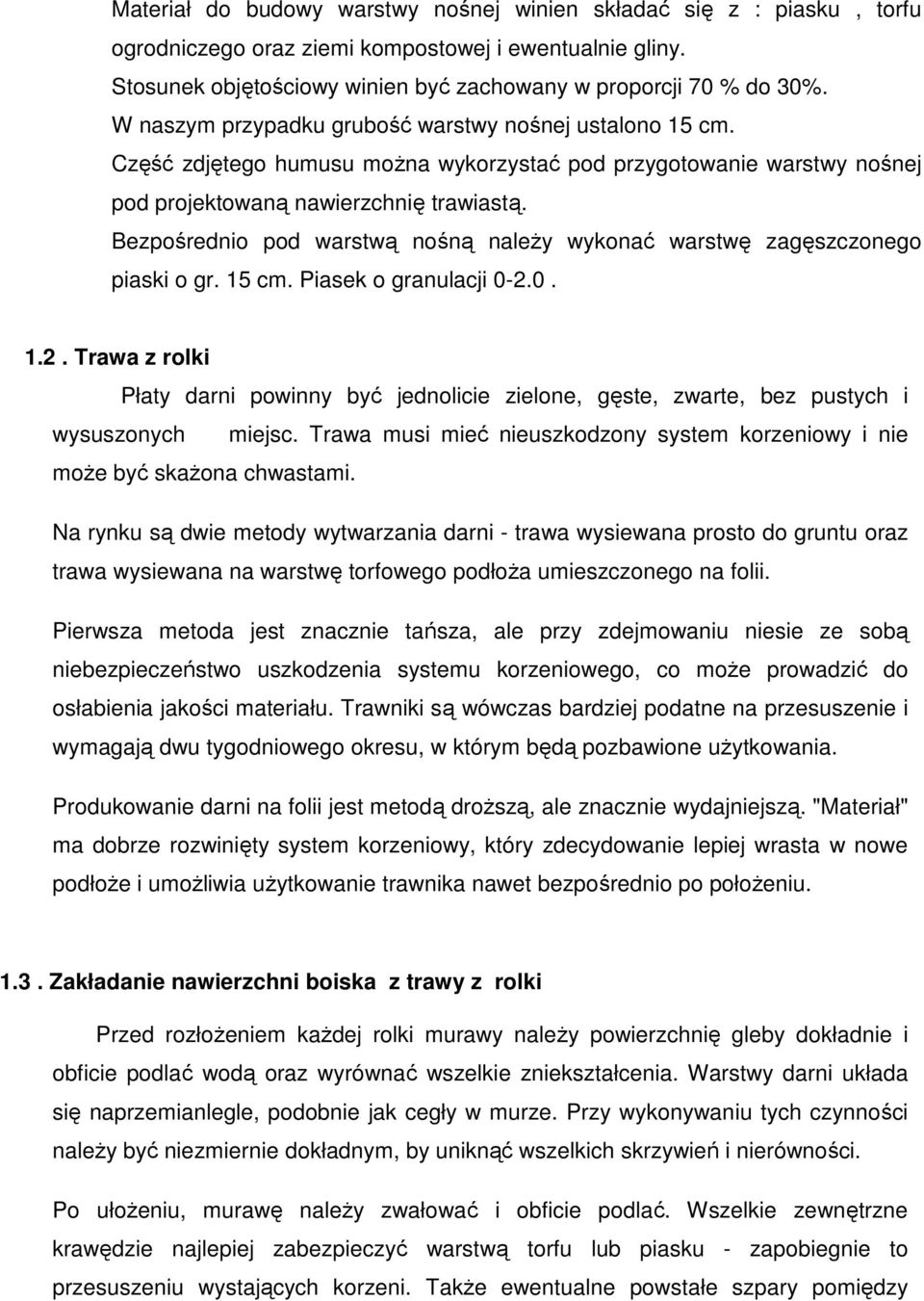

3 Materiał do budowy warstwy nośnej winien składać się z : piasku, torfu ogrodniczego oraz ziemi kompostowej i ewentualnie gliny. Stosunek objętościowy winien być zachowany w proporcji 70 % do 30%. W naszym przypadku grubość warstwy nośnej ustalono 15 cm. Część zdjętego humusu moŝna wykorzystać pod przygotowanie warstwy nośnej pod projektowaną nawierzchnię trawiastą. Bezpośrednio pod warstwą nośną naleŝy wykonać warstwę zagęszczonego piaski o gr. 15 cm. Piasek o granulacji Trawa z rolki Płaty darni powinny być jednolicie zielone, gęste, zwarte, bez pustych i wysuszonych miejsc. Trawa musi mieć nieuszkodzony system korzeniowy i nie moŝe być skaŝona chwastami. Na rynku są dwie metody wytwarzania darni - trawa wysiewana prosto do gruntu oraz trawa wysiewana na warstwę torfowego podłoŝa umieszczonego na folii. Pierwsza metoda jest znacznie tańsza, ale przy zdejmowaniu niesie ze sobą niebezpieczeństwo uszkodzenia systemu korzeniowego, co moŝe prowadzić do osłabienia jakości materiału. Trawniki są wówczas bardziej podatne na przesuszenie i wymagają dwu tygodniowego okresu, w którym będą pozbawione uŝytkowania. Produkowanie darni na folii jest metodą droŝszą, ale znacznie wydajniejszą. "Materiał" ma dobrze rozwinięty system korzeniowy, który zdecydowanie lepiej wrasta w nowe podłoŝe i umoŝliwia uŝytkowanie trawnika nawet bezpośrednio po połoŝeniu Zakładanie nawierzchni boiska z trawy z rolki Przed rozłoŝeniem kaŝdej rolki murawy naleŝy powierzchnię gleby dokładnie i obficie podlać wodą oraz wyrównać wszelkie zniekształcenia. Warstwy darni układa się naprzemianlegle, podobnie jak cegły w murze. Przy wykonywaniu tych czynności naleŝy być niezmiernie dokładnym, by uniknąć wszelkich skrzywień i nierówności. Po ułoŝeniu, murawę naleŝy zwałować i obficie podlać. Wszelkie zewnętrzne krawędzie najlepiej zabezpieczyć warstwą torfu lub piasku - zapobiegnie to przesuszeniu wystających korzeni. TakŜe ewentualne powstałe szpary pomiędzy

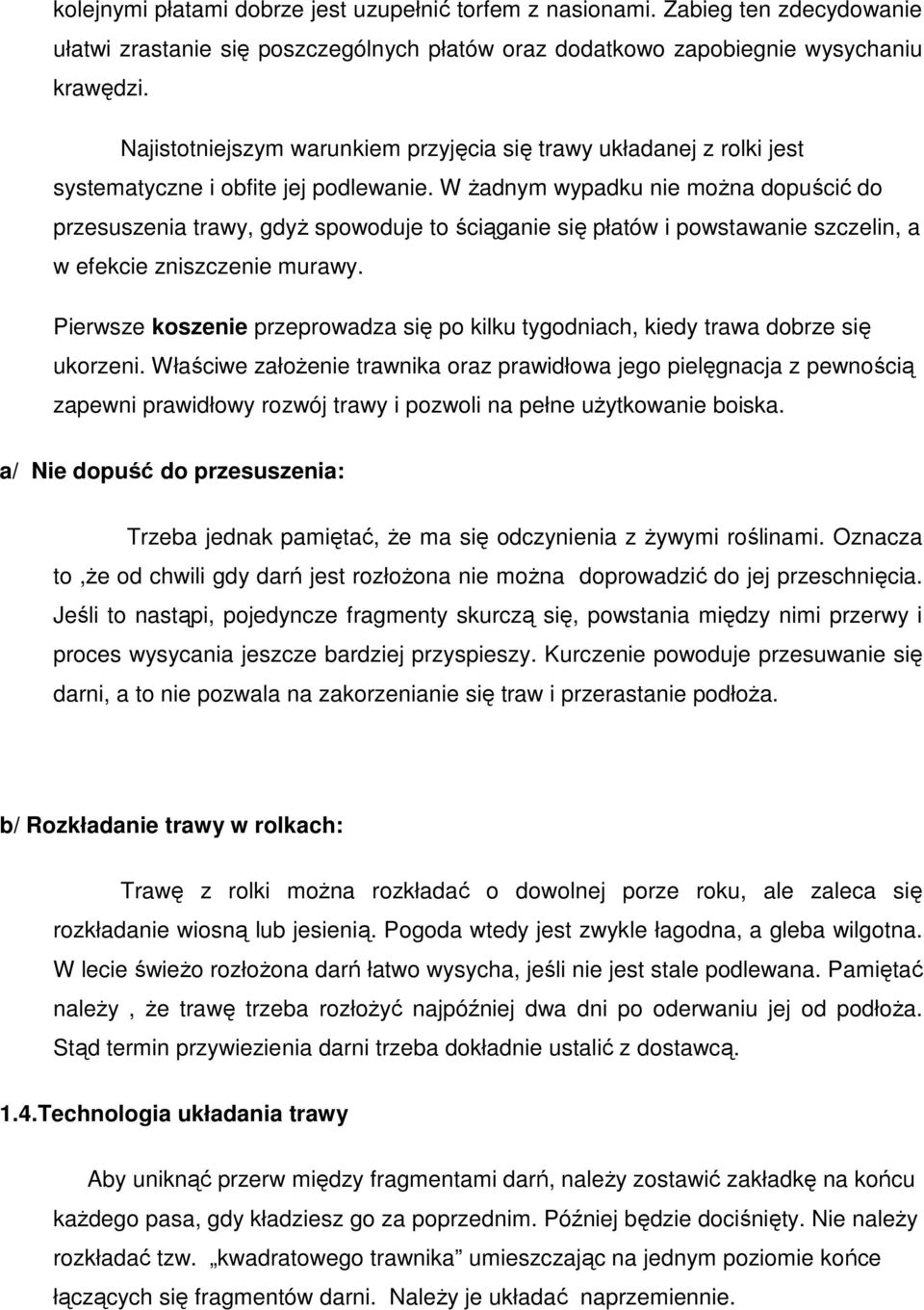

4 kolejnymi płatami dobrze jest uzupełnić torfem z nasionami. Zabieg ten zdecydowanie ułatwi zrastanie się poszczególnych płatów oraz dodatkowo zapobiegnie wysychaniu krawędzi. Najistotniejszym warunkiem przyjęcia się trawy układanej z rolki jest systematyczne i obfite jej podlewanie. W Ŝadnym wypadku nie moŝna dopuścić do przesuszenia trawy, gdyŝ spowoduje to ściąganie się płatów i powstawanie szczelin, a w efekcie zniszczenie murawy. Pierwsze koszenie przeprowadza się po kilku tygodniach, kiedy trawa dobrze się ukorzeni. Właściwe załoŝenie trawnika oraz prawidłowa jego pielęgnacja z pewnością zapewni prawidłowy rozwój trawy i pozwoli na pełne uŝytkowanie boiska. a/ Nie dopuść do przesuszenia: Trzeba jednak pamiętać, Ŝe ma się odczynienia z Ŝywymi roślinami. Oznacza to,ŝe od chwili gdy darń jest rozłoŝona nie moŝna doprowadzić do jej przeschnięcia. Jeśli to nastąpi, pojedyncze fragmenty skurczą się, powstania między nimi przerwy i proces wysycania jeszcze bardziej przyspieszy. Kurczenie powoduje przesuwanie się darni, a to nie pozwala na zakorzenianie się traw i przerastanie podłoŝa. b/ Rozkładanie trawy w rolkach: Trawę z rolki moŝna rozkładać o dowolnej porze roku, ale zaleca się rozkładanie wiosną lub jesienią. Pogoda wtedy jest zwykle łagodna, a gleba wilgotna. W lecie świeŝo rozłoŝona darń łatwo wysycha, jeśli nie jest stale podlewana. Pamiętać naleŝy, Ŝe trawę trzeba rozłoŝyć najpóźniej dwa dni po oderwaniu jej od podłoŝa. Stąd termin przywiezienia darni trzeba dokładnie ustalić z dostawcą. 1.4.Technologia układania trawy Aby uniknąć przerw między fragmentami darń, naleŝy zostawić zakładkę na końcu kaŝdego pasa, gdy kładziesz go za poprzednim. Później będzie dociśnięty. Nie naleŝy rozkładać tzw. kwadratowego trawnika umieszczając na jednym poziomie końce łączących się fragmentów darni. NaleŜy je układać naprzemiennie.

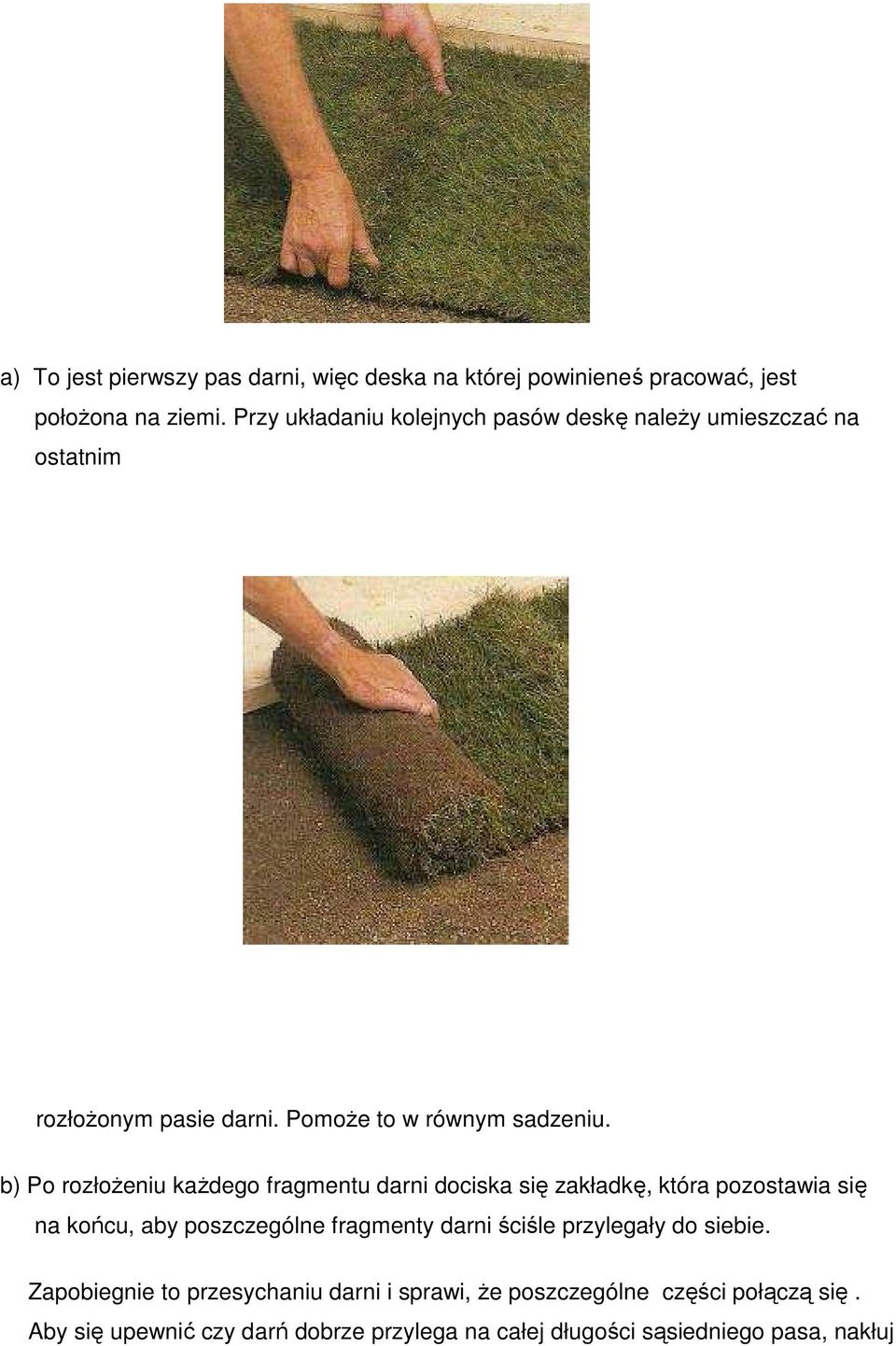

5 a) To jest pierwszy pas darni, więc deska na której powinieneś pracować, jest połoŝona na ziemi. Przy układaniu kolejnych pasów deskę naleŝy umieszczać na ostatnim rozłoŝonym pasie darni. PomoŜe to w równym sadzeniu. b) Po rozłoŝeniu kaŝdego fragmentu darni dociska się zakładkę, która pozostawia się na końcu, aby poszczególne fragmenty darni ściśle przylegały do siebie. Zapobiegnie to przesychaniu darni i sprawi, Ŝe poszczególne części połączą się. Aby się upewnić czy darń dobrze przylega na całej długości sąsiedniego pasa, nakłuj

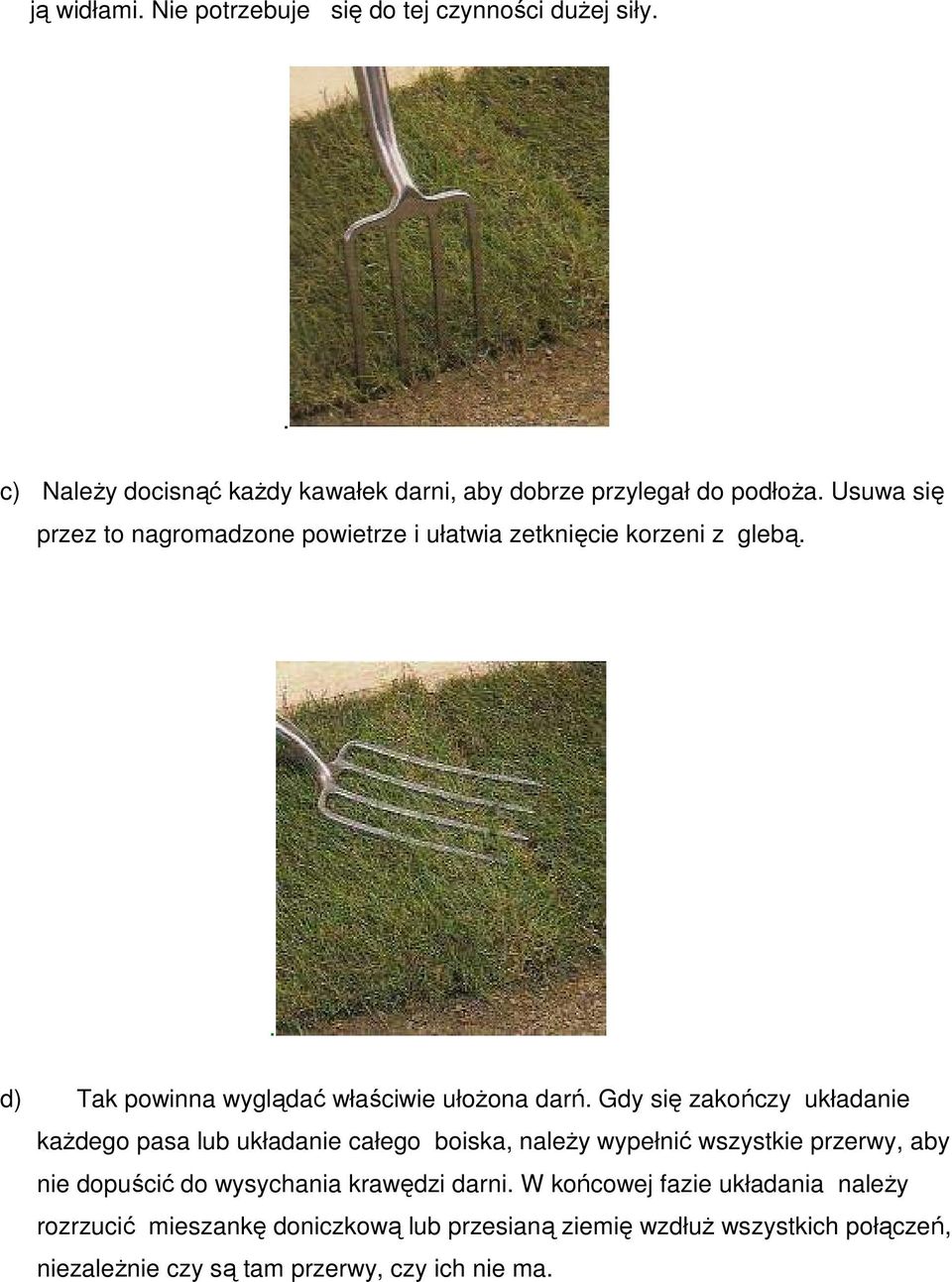

6 ją widłami. Nie potrzebuje się do tej czynności duŝej siły.. c) NaleŜy docisnąć kaŝdy kawałek darni, aby dobrze przylegał do podłoŝa. Usuwa się przez to nagromadzone powietrze i ułatwia zetknięcie korzeni z glebą.. d) Tak powinna wyglądać właściwie ułoŝona darń. Gdy się zakończy układanie kaŝdego pasa lub układanie całego boiska, naleŝy wypełnić wszystkie przerwy, aby nie dopuścić do wysychania krawędzi darni. W końcowej fazie układania naleŝy rozrzucić mieszankę doniczkową lub przesianą ziemię wzdłuŝ wszystkich połączeń, niezaleŝnie czy są tam przerwy, czy ich nie ma.

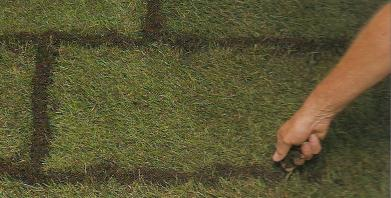

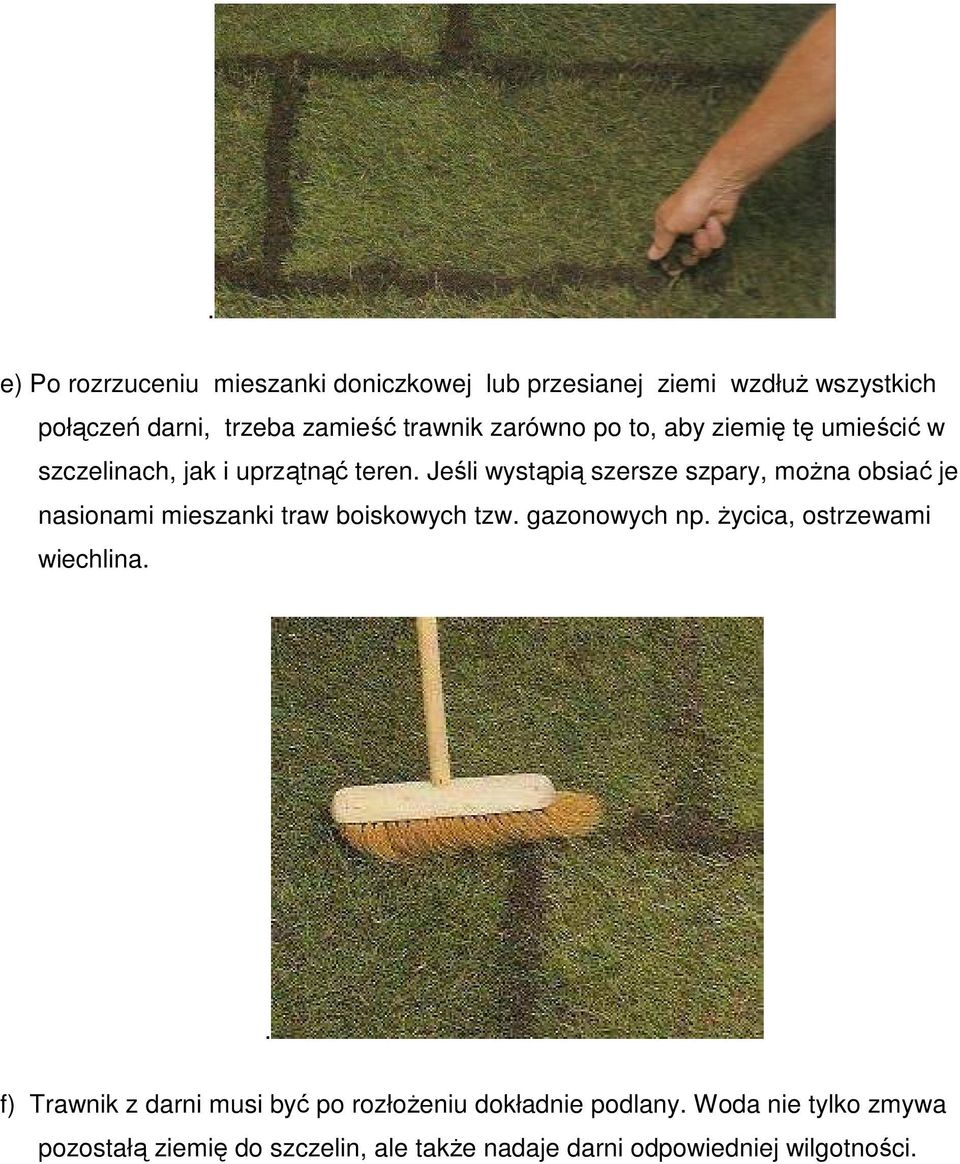

7 . e) Po rozrzuceniu mieszanki doniczkowej lub przesianej ziemi wzdłuŝ wszystkich połączeń darni, trzeba zamieść trawnik zarówno po to, aby ziemię tę umieścić w szczelinach, jak i uprzątnąć teren. Jeśli wystąpią szersze szpary, moŝna obsiać je nasionami mieszanki traw boiskowych tzw. gazonowych np. Ŝycica, ostrzewami wiechlina.. f) Trawnik z darni musi być po rozłoŝeniu dokładnie podlany. Woda nie tylko zmywa pozostałą ziemię do szczelin, ale takŝe nadaje darni odpowiedniej wilgotności.

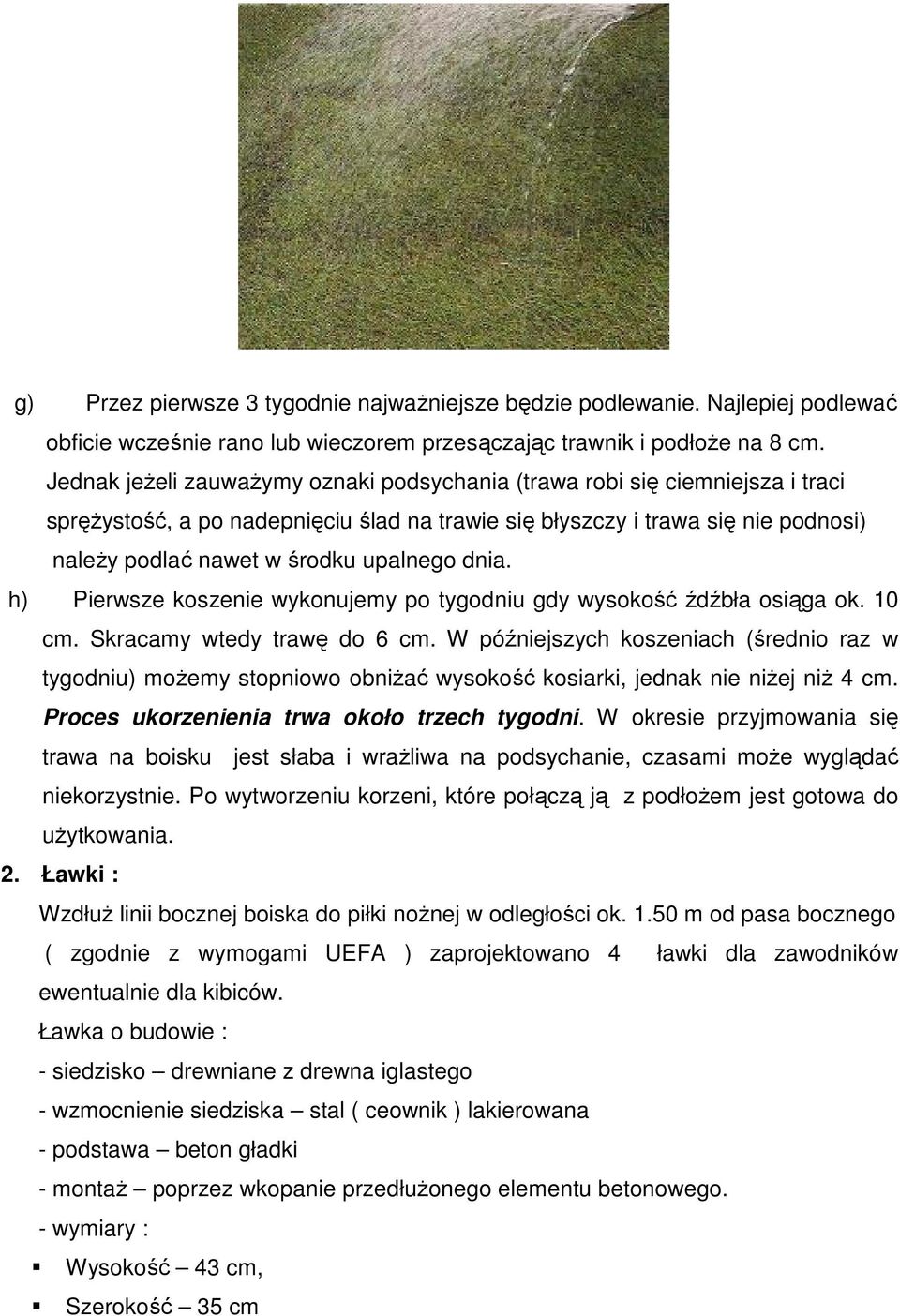

8 g) Przez pierwsze 3 tygodnie najwaŝniejsze będzie podlewanie. Najlepiej podlewać obficie wcześnie rano lub wieczorem przesączając trawnik i podłoŝe na 8 cm. Jednak jeŝeli zauwaŝymy oznaki podsychania (trawa robi się ciemniejsza i traci spręŝystość, a po nadepnięciu ślad na trawie się błyszczy i trawa się nie podnosi) naleŝy podlać nawet w środku upalnego dnia. h) Pierwsze koszenie wykonujemy po tygodniu gdy wysokość źdźbła osiąga ok. 10 cm. Skracamy wtedy trawę do 6 cm. W późniejszych koszeniach (średnio raz w tygodniu) moŝemy stopniowo obniŝać wysokość kosiarki, jednak nie niŝej niŝ 4 cm. Proces ukorzenienia trwa około trzech tygodni. W okresie przyjmowania się trawa na boisku jest słaba i wraŝliwa na podsychanie, czasami moŝe wyglądać niekorzystnie. Po wytworzeniu korzeni, które połączą ją z podłoŝem jest gotowa do uŝytkowania. 2. Ławki : WzdłuŜ linii bocznej boiska do piłki noŝnej w odległości ok m od pasa bocznego ( zgodnie z wymogami UEFA ) zaprojektowano 4 ławki dla zawodników ewentualnie dla kibiców. Ławka o budowie : - siedzisko drewniane z drewna iglastego - wzmocnienie siedziska stal ( ceownik ) lakierowana - podstawa beton gładki - montaŝ poprzez wkopanie przedłuŝonego elementu betonowego. - wymiary : Wysokość 43 cm, Szerokość 35 cm

9 Długość 1`80 cm, Waga ok. 85 kg. Zaleca się i proponuje ( nie mylić z projektowaniem ) ławki typu WOŁGA Zadaszenie wiata : W odległości 2.50 od pasa rozdzielającego zaprojektowano wiatę z siedzeniami dla zawodników lub kibiców. Zadaszenie - wiatę wykonać ściśle z projektem. Siedzisko drewniane z drewna iglastego o szerokości 35 cm, oparte na profilu metalowym zamkniętym o wym. 80 x80 x5 mm przyspawanym do kaŝdego słupa nośnego. Listwy drewniane przymocowane do profilu z pomocą śrub ocynkowanych M12. Zaleca się i proponuje ( nie mylić z projektowaniem ) wiatę typową np. GRANAT 4. Ogrodzenie : WzdłuŜ wszystkich boków boiska ( po granicy działki ) zaprojektowano ogrodzenie z siatki ocynkowanej o gr. 3.2mm i grubości oczka 6 cm. na słupkach stalowych o średnicy 50 mm ewentualnie profilu zamkniętego o wym. 40 x 40 x 2 mm. Słupki rogowe i bramowe profil zamknięty o wym. 80 x 80 x 5 mm. Cokół z desek Ŝelbetowych o wymiarach 8 x 24 x 228 cm mocowany w obejmach mocowanych na słupkach z płaskownika. Rozstaw słupków dopasowany do cokołu prefabrykowanego betonowego i wynosi 230 cm w osiach. Zaprojektowano ogrodzenie o wysokości siatki 150 cm. Słupki zamknięte daszkami. Naciąg stanowi drut ocynkowany o średnicy 6 mm w układzie : od góry, na dole i w środku. Zastosować typowe śruby naciągowe. KaŜdy słupek naroŝny oraz bramowe i bramek, winien posiadać odkośne wzmocnienia. Zaprojektowano bramę wjazdową o szer. 350 cm i dwie bramko o szer. 120 cm. Brama i bramki wykonać w ramach ze stali zbrojeniowej o średnicy min. 10 mm w ramach z ceownika 40 x30 x3. 5. Piłkochwyty : Zaprojektowano piłkochwyty o wysokości 5.30 m ponad powierzchnię. Słupy z profilu stalowego o wym. 80 x 80 x 5 mm wbetonowane 80 cm w stopę betonową. Rozstaw

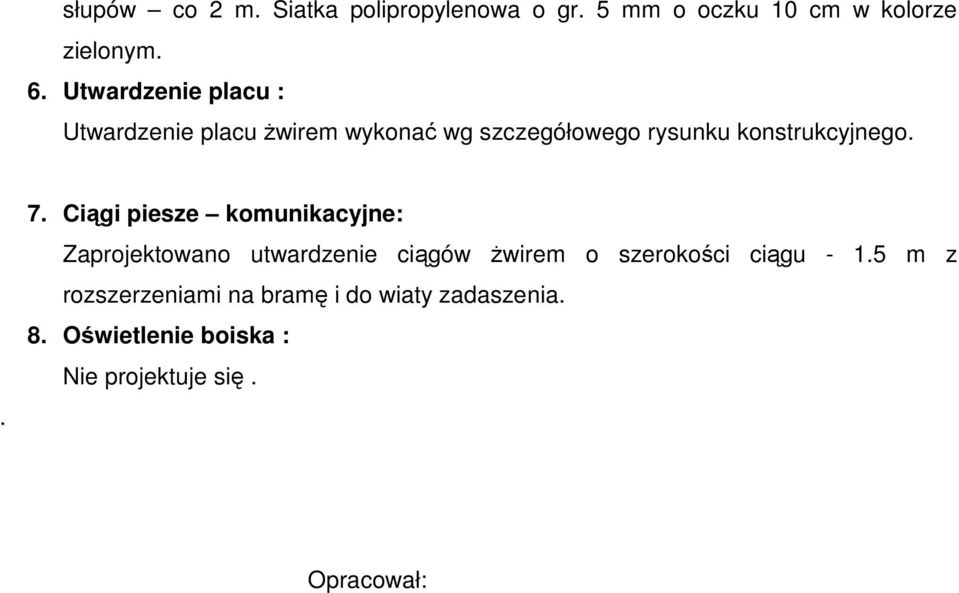

10 słupów co 2 m. Siatka polipropylenowa o gr. 5 mm o oczku 10 cm w kolorze zielonym. 6. Utwardzenie placu : Utwardzenie placu Ŝwirem wykonać wg szczegółowego rysunku konstrukcyjnego.. 7. Ciągi piesze komunikacyjne: Zaprojektowano utwardzenie ciągów Ŝwirem o szerokości ciągu m z rozszerzeniami na bramę i do wiaty zadaszenia. 8. Oświetlenie boiska : Nie projektuje się. Opracował:
