1 Roboter Stacje redukcji ciśnień i przelewu Tel.: DS 902

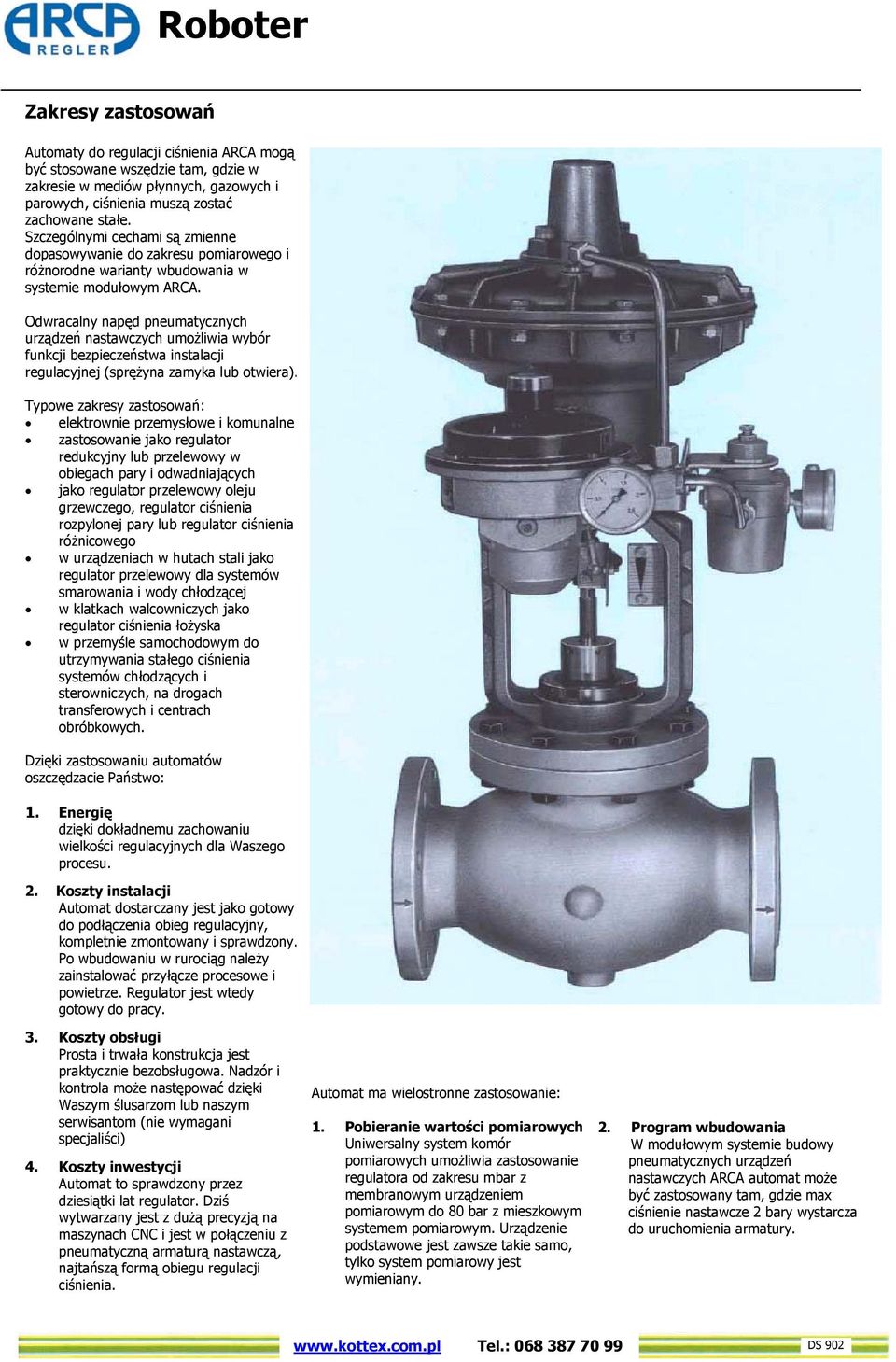

2 Roboter Zakresy zastosowań Automaty do regulacji ciśnienia ARCA mogą być stosowane wszędzie tam, gdzie w zakresie w mediów płynnych, gazowych i parowych, ciśnienia muszą zostać zachowane stałe. Szczególnymi cechami są zmienne dopasowywanie do zakresu pomiarowego i różnorodne warianty wbudowania w systemie modułowym ARCA. Odwracalny napęd pneumatycznych urządzeń nastawczych umożliwia wybór funkcji bezpieczeństwa instalacji regulacyjnej (sprężyna zamyka lub otwiera). Typowe zakresy zastosowań: elektrownie przemysłowe i komunalne zastosowanie jako regulator redukcyjny lub przelewowy w obiegach pary i odwadniających jako regulator przelewowy oleju grzewczego, regulator ciśnienia rozpylonej pary lub regulator ciśnienia różnicowego w urządzeniach w hutach stali jako regulator przelewowy dla systemów smarowania i wody chłodzącej w klatkach walcowniczych jako regulator ciśnienia łożyska w przemyśle samochodowym do utrzymywania stałego ciśnienia systemów chłodzących i sterowniczych, na drogach transferowych i centrach obróbkowych. Dzięki zastosowaniu automatów oszczędzacie Państwo: 1. Energię dzięki dokładnemu zachowaniu wielkości regulacyjnych dla Waszego procesu. 2. Koszty instalacji Automat dostarczany jest jako gotowy do podłączenia obieg regulacyjny, kompletnie zmontowany i sprawdzony. Po wbudowaniu w rurociąg należy zainstalować przyłącze procesowe i powietrze. Regulator jest wtedy gotowy do pracy. 3. Koszty obsługi Prosta i trwała konstrukcja jest praktycznie bezobsługowa. Nadzór i kontrola może następować dzięki Waszym ślusarzom lub naszym serwisantom (nie wymagani specjaliści). Koszty inwestycji Automat to sprawdzony przez dziesiątki lat regulator. Dziś wytwarzany jest z dużą precyzją na maszynach CNC i jest w połączeniu z pneumatyczną armaturą nastawczą, najtańszą formą obiegu regulacji ciśnienia. Automat ma wielostronne zastosowanie: 1. Pobieranie wartości pomiarowych Uniwersalny system komór pomiarowych umożliwia zastosowanie regulatora od zakresu mbar z membranowym urządzeniem pomiarowym do 80 bar z mieszkowym systemem pomiarowym. Urządzenie podstawowe jest zawsze takie samo, tylko system pomiarowy jest wymieniany. 2. Program wbudowania W modułowym systemie budowy pneumatycznych urządzeń nastawczych ARCA automat może być zastosowany tam, gdzie max ciśnienie nastawcze 2 bary wystarcza do uruchomienia armatury. Tel.: DS 902

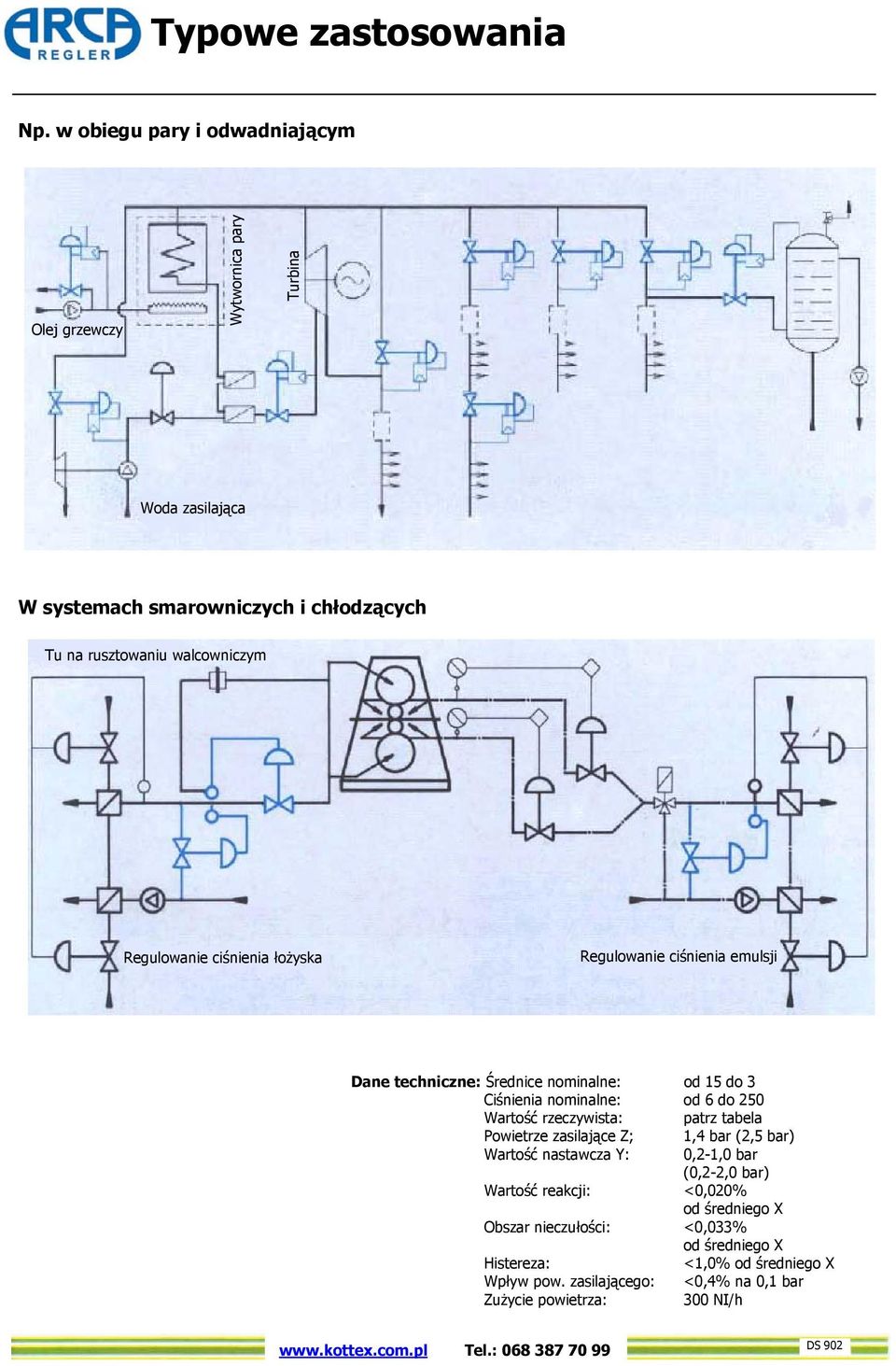

3 Typowe zastosowania Np. w obiegu pary i odwadniającym Olej grzewczy Wytwornica pary Turbina Woda zasilająca W systemach smarowniczych i chłodzących Tu na rusztowaniu walcowniczym Regulowanie ciśnienia łożyska Regulowanie ciśnienia emulsji Dane techniczne: Średnice nominalne: od 15 do 3 Ciśnienia nominalne: od 6 do 250 Wartość rzeczywista: patrz tabela Powietrze zasilające Z; 1, bar (2,5 bar) Wartość nastawcza Y: 0,2-1,0 bar (0,2-2,0 bar) Wartość reakcji: <0,020% od średniego X Obszar nieczułości: <0,033% od średniego X Histereza: <1,0% od średniego X Wpływ pow. zasilającego: <0,% na 0,1 bar Zużycie powietrza: 300 NI/h Tel.: DS 902

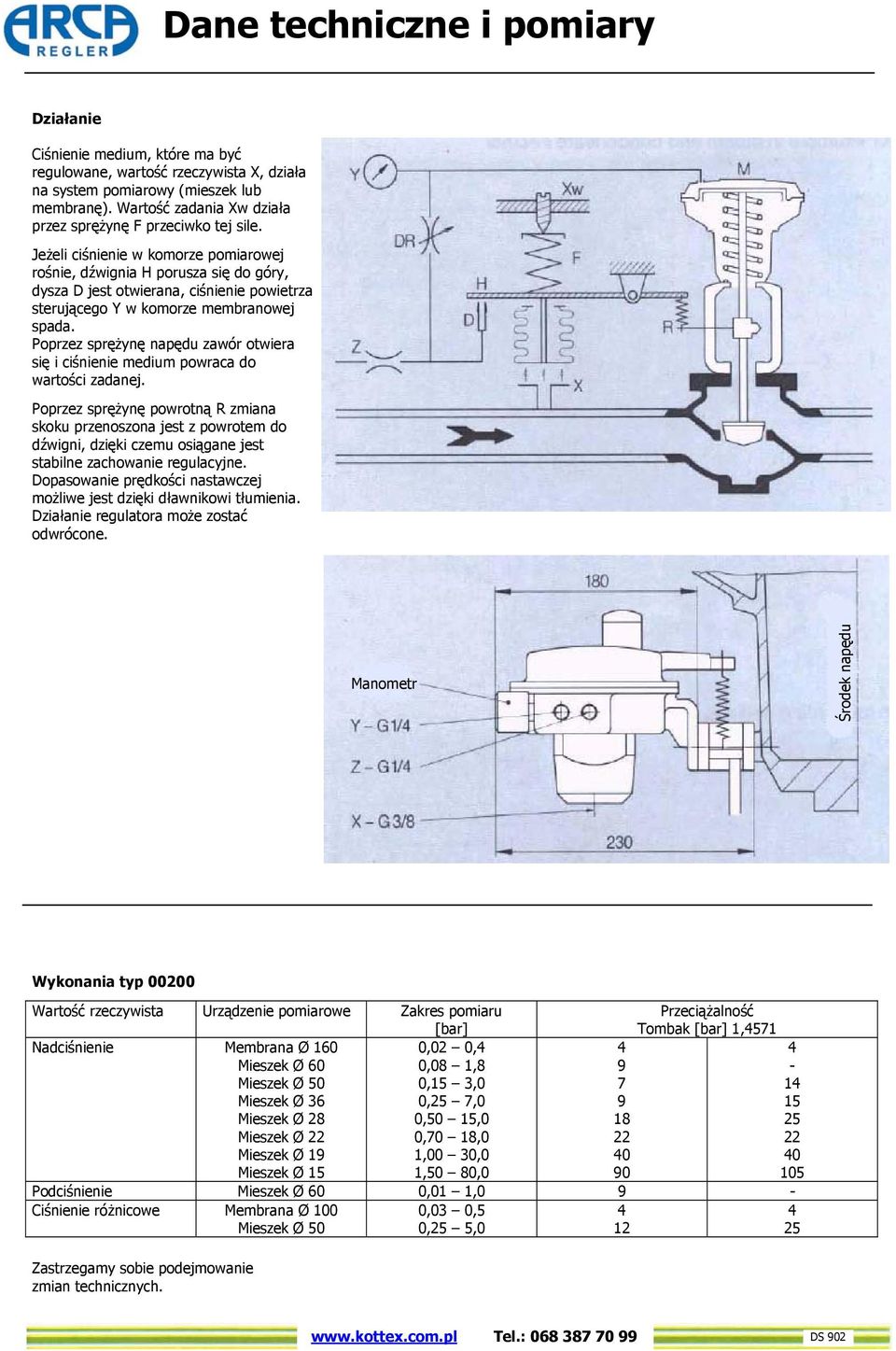

4 Dane techniczne i pomiary Działanie Ciśnienie medium, które ma być regulowane, wartość rzeczywista X, działa na system pomiarowy (mieszek lub membranę). Wartość zadania Xw działa przez sprężynę F przeciwko tej sile. Jeżeli ciśnienie w komorze pomiarowej rośnie, dźwignia H porusza się do góry, dysza D jest otwierana, ciśnienie powietrza sterującego Y w komorze membranowej spada. Poprzez sprężynę napędu zawór otwiera się i ciśnienie medium powraca do wartości zadanej. Poprzez sprężynę powrotną R zmiana skoku przenoszona jest z powrotem do dźwigni, dzięki czemu osiągane jest stabilne zachowanie regulacyjne. Dopasowanie prędkości nastawczej możliwe jest dzięki dławnikowi tłumienia. Działanie regulatora może zostać odwrócone. Manometr Środek napędu Wykonania typ Wartość rzeczywista Urządzenie pomiarowe Zakres pomiaru [bar] Nadciśnienie Membrana Ø 160 0,02 0, Mieszek Ø 60 0,08 1,8 Mieszek Ø 50 0,15 3,0 Mieszek Ø 36 0,25 7,0 Mieszek Ø 28 0,50 15,0 Mieszek Ø 22 0,70 18,0 Mieszek Ø 19 1,00 30,0 Mieszek Ø 15 1,50 80, Przeciążalność Tombak [bar] 1,571 Podciśnienie Mieszek Ø 60 0,01 1,0 9 - Ciśnienie różnicowe Membrana Ø 100 0,03 0,5 Mieszek Ø 50 0,25 5, Zastrzegamy sobie podejmowanie zmian technicznych Tel.: DS 902

5 Regulator ciśnienia Roboter Kierunek działania wbudowania rosnący / rosnący Kierunek działania wbudowania rosnący / malejący Normalne ciśnienie Niskie ciśnienie Niskie ciśnienie Próżnia

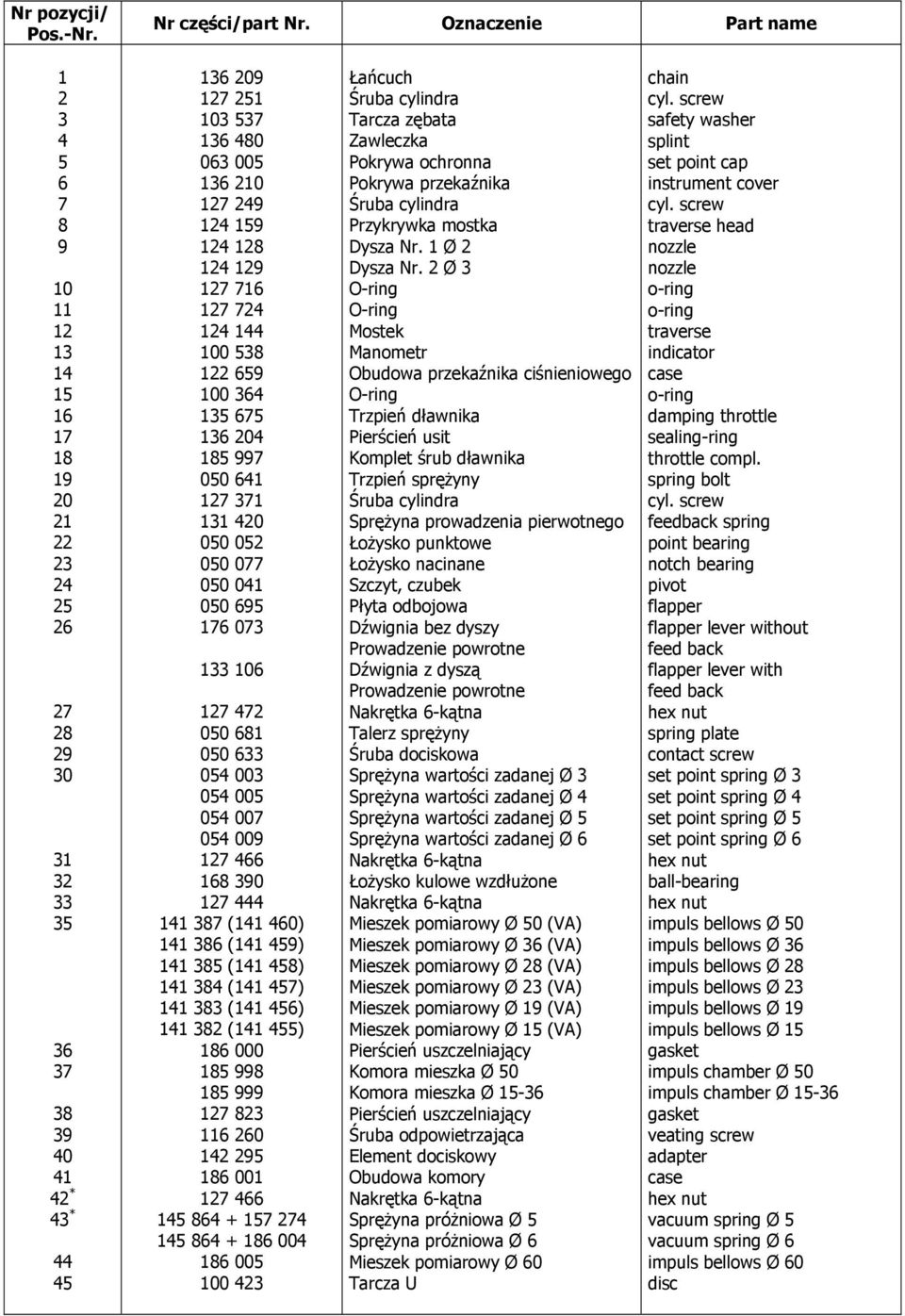

6 Nr pozycji/ Pos.-Nr. Nr części/part Nr. Oznaczenie Part name * 3 * (11 60) (11 59) (11 58) (11 57) (11 56) (11 55) Łańcuch Tarcza zębata Zawleczka Pokrywa ochronna Pokrywa przekaźnika Przykrywka mostka Dysza Nr. 1 Ø 2 Dysza Nr. 2 Ø 3 Mostek Manometr Obudowa przekaźnika ciśnieniowego Trzpień dławnika Pierścień usit Komplet śrub dławnika Trzpień sprężyny Sprężyna prowadzenia pierwotnego Łożysko punktowe Łożysko nacinane Szczyt, czubek Płyta odbojowa Dźwignia bez dyszy Prowadzenie powrotne Dźwignia z dyszą Prowadzenie powrotne Talerz sprężyny Śruba dociskowa Sprężyna wartości zadanej Ø 3 Sprężyna wartości zadanej Ø Sprężyna wartości zadanej Ø 5 Sprężyna wartości zadanej Ø 6 Łożysko kulowe wzdłużone Mieszek pomiarowy Ø 50 (VA) Mieszek pomiarowy Ø 36 (VA) Mieszek pomiarowy Ø 28 (VA) Mieszek pomiarowy Ø 23 (VA) Mieszek pomiarowy Ø 19 (VA) Mieszek pomiarowy Ø 15 (VA) Pierścień uszczelniający Komora mieszka Ø 50 Komora mieszka Ø Pierścień uszczelniający Śruba odpowietrzająca Element dociskowy Obudowa komory Sprężyna próżniowa Ø 5 Sprężyna próżniowa Ø 6 Mieszek pomiarowy Ø 60 chain safety washer splint set point cap instrument cover traverse head nozzle nozzle traverse indicator case damping throttle sealing-ring throttle compl. spring bolt feedback spring point bearing notch bearing pivot flapper flapper lever without feed back flapper lever with feed back spring plate contact screw set point spring Ø 3 set point spring Ø set point spring Ø 5 set point spring Ø 6 ball-bearing impuls bellows Ø 50 impuls bellows Ø 36 impuls bellows Ø 28 impuls bellows Ø 23 impuls bellows Ø 19 impuls bellows Ø 15 gasket impuls chamber Ø 50 impuls chamber Ø gasket veating screw adapter case vacuum spring Ø 5 vacuum spring Ø 6 impuls bellows Ø 60

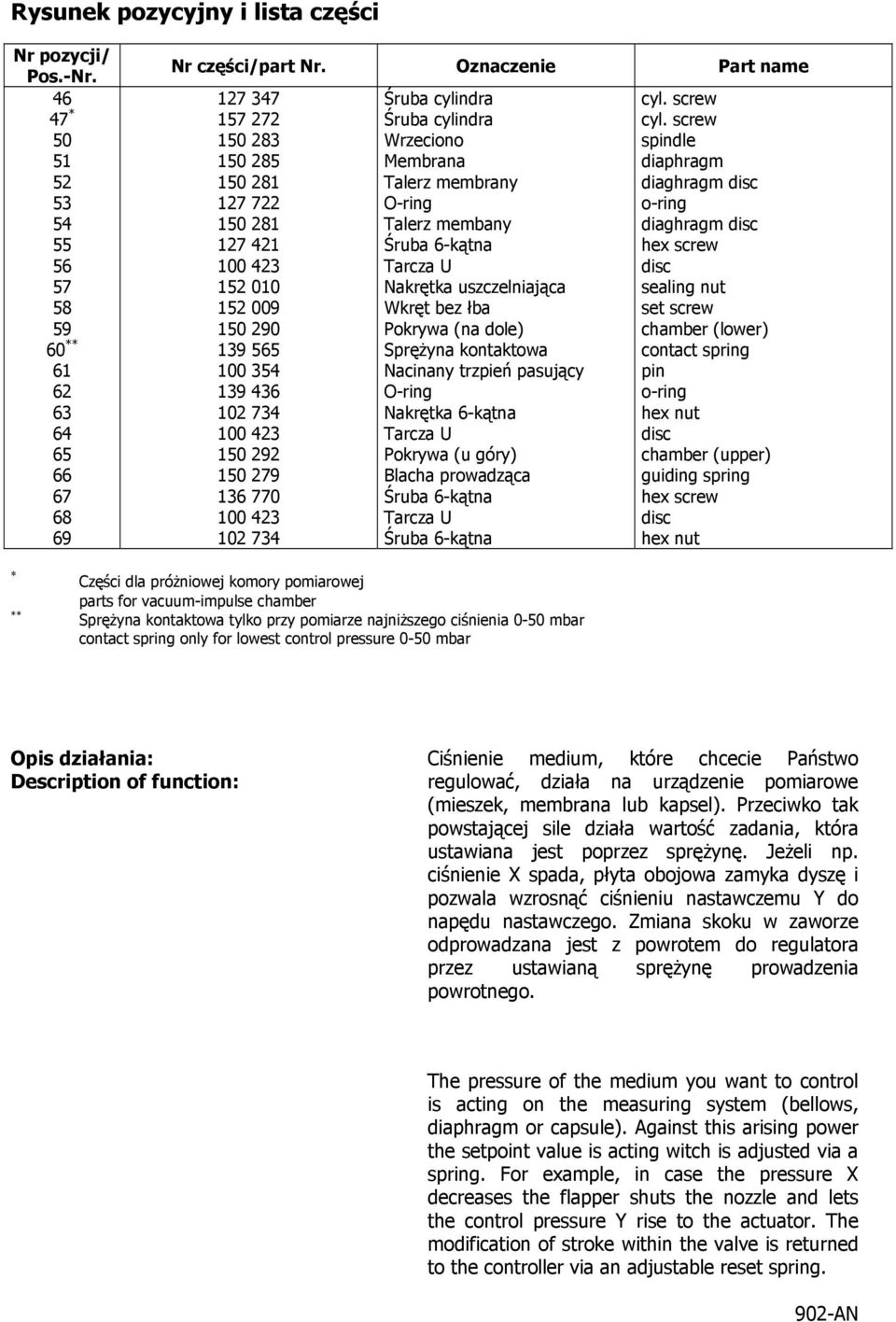

7 Rysunek pozycyjny i lista części Nr pozycji/ Pos.-Nr. 6 7 * ** Nr części/part Nr. Oznaczenie Part name Wrzeciono Membrana Talerz membrany Talerz membany Śruba 6-kątna Nakrętka uszczelniająca Wkręt bez łba Pokrywa (na dole) Sprężyna kontaktowa Nacinany trzpień pasujący Pokrywa (u góry) Blacha prowadząca Śruba 6-kątna Śruba 6-kątna spindle diaphragm diaghragm diaghragm hex screw sealing nut set screw chamber (lower) contact spring pin chamber (upper) guiding spring hex screw * ** Części dla próżniowej komory pomiarowej parts for vacuum-impulse chamber Sprężyna kontaktowa tylko przy pomiarze najniższego ciśnienia 0-50 mbar contact spring only for lowest control pressure 0-50 mbar Opis działania: Description of function: Ciśnienie medium, które chcecie Państwo regulować, działa na urządzenie pomiarowe (mieszek, membrana lub kapsel). Przeciwko tak powstającej sile działa wartość zadania, która ustawiana jest poprzez sprężynę. Jeżeli np. ciśnienie X spada, płyta obojowa zamyka dyszę i pozwala wzrosnąć ciśnieniu nastawczemu Y do napędu nastawczego. Zmiana skoku w zaworze odprowadzana jest z powrotem do regulatora przez ustawianą sprężynę prowadzenia powrotnego. The pressure of the medium you want to control is acting on the measuring system (bellows, diaphragm or capsule). Against this arising power the setpoint value is acting witch is adjusted via a spring. For example, in case the pressure X decreases the flapper shuts the nozzle and lets the control pressure Y rise to the actuator. The modification of stroke within the valve is returned to the controller via an adjustable reset spring. 902-AN
