1 Wyspa zaworowa OPTYMA 3-S Seria stykowe złącze elektryczne zapewnia zarządzanie sygnałami sterującymi maksymalnie 3 cewkami elektrozaworów. Poprzez zastosowanie alternatywnego, 5-stykowego złącza elektrycznego można zarządzać maksymalnie sygnałami sterującymi. Przekazywanie sygnałów elektrycznych pomiędzy bazami elektrozaworów wyspy Optyma-S odbywa się za pomocą odpowiednich złączy elektrycznych, umieszczonych w każdej bazie. Każda z baz przekazuje sygnał sterujący ze złącza elektrycznego do pilotów elektrozaworów na niej umieszczonych. Niewykorzystane sygnały przekazywane są do kolejnych baz z elektrozaworami. Bazy wyspy OPTYMA-S zaprojektowane są do obsługi jednocześnie dwóch plastrów elektrozaworów i dostępne są w następujących konfiguracjach: Konfiguracje bazy Baza podwójna dla dwóch zaworów bistabilnych Baza podwójna dla dwóch zaworów monostabilnych Ilość sygnałów użytych dla 1 pozycji: sygnały zużyte dla zaworu na pierwszej pozycji sygnały zużyte dla zaworu na drugiej pozycji 1 sygnał zużyty dla zaworu na pierwszej pozycji 1 sygnał zużyty dla zaworu na drugiej pozycji Całkowita ilość wykorzystanych sygnałów: 4 Baza podwójna dla dwóch zaworów bistabilnych Na podwójnej bazie dla zaworów bistabilnych pierwszy sygnał elektryczny jest używany do aktywacji cewki pilota nr 14 pierwszego zaworu, drugi sygnał steruje cewką pilota nr 1 tego samego zaworu. Każda baza używa czterech sygnałów elektrycznych. Ta sama zasada odnosi się do drugiego zaworu na bazie - trzeci sygnał uruchamia pilota nr 14, a czwarty sygnał elektryczny pilota nr 1. Pozostałe sygnały sterujące wyspą OPTYMA-S są przekazywane do kolejnych baz z elektrozaworami. Na bazie dla dwóch zaworów bistabilnych jest możliwe zamontowanie zarówno zaworów bistabilnych (dwucewkowych) jak i monostabilnych (jednocewkowych). W drugim przypadku niewykorzystany (i tracony) jest jeden sygnał elektryczny dla danego zaworu. To rozwiązanie umożliwia użytkownikowi zmianę rodzaju zaworu (mono- lub bistabilny) na wyspie bez potrzeby rekonfiguracji wyjść na sterowniku (PLC). Użycie bazy dla zaworów dwucewkowych zmniejsza maksymalną liczbę zaworów, która może być zamontowana na wyspie OPTYMA-S. Jeśli użyte jest złącze 37-stykowe maksymalna liczba zaworów dwucewkowych to 16, jeśli złącze elektryczne 5-stykowe liczba zaworów spada do 10 sztuk. Baza podwójna dla dwóch zaworów monostabilnych Na bazie dla dwóch zaworów monostabilnych (jednocewkowych) pierwszy sygnał sterujący używany jest do aktywacji cewki pilota nr 14 pierwszego zaworu, a drugi sygnał do aktywacji cewki pilota nr 14 drugiego zaworu. Każda baza podwójna dla zaworów monostabilnych zużywa dwa sygnały elektryczne. Pozostałe sygnały sterujące przekazywane są do dalszych baz oraz pilotów elektrozaworów. Na bazie monostabilnej możliwe jest zainstalowanie tylko zaworów monostabilnych (zawór bistabilny nie będzie miał możliwości przesterowania pilota nr 1). Podwójna baza dla zaworów monostabilnych pozwala na budowę wyspy OPTYMA-S w następującej, maksymalnej konfiguracji: - przy użytej pokrywie wejściowej ze złączem 37-stykowym - maksymalnie 3 elektrozaworów na wyspie - przy użytej pokrywie wejściowej ze złączem 5-stykowym - maksymalnie elektrozaworów na wyspie Uwaga: Zawory monostabilne (z 1 cewką elektropilota) mogą być zamontowane zarówno na bazie dla zaworów monostabilnych, jak i bistabilnych. Zawory dwucewkowe 5/, 5/3, x 3/, x /, zaopatrzone w elektropiloty, zużywają zawsze dwa sygnały sterujące i muszą być mocowane na bazach dla zaworów bistabilnych. Moduły dodatkowego zasilania / odpowietrzania: Moduły dodatkowego zasilania / odpowietrzania sprężonym powietrzem zawiera złącze elektryczne, które nie zużywa żadnego sygnału elektrycznego, lecz przekazuje dalej wszystkie sygnały sterujące, które nie były użyte w zaworach zamontowanych wcześniej. Takie rozwiązanie umożliwia użycie modułu dodatkowego zasilania / odpowietrzania w dowolnej pozycji na wyspie. Dane techniczne mogą ulec zmianie bez powiadomienia..38

2 Wyspa zaworowa OPTYMA 3-S Seria 00 Niewykorzystane sygnały elektryczne Sygnały elektryczne, które nie zostały wykorzystane w wyspie OPTYMA-S mogą być przekazane do innej wyspy (serii OPTYMA lub ENOVA) za pomocą 5-stykowego, wyjściowego złącza SUB-D. Liczba dostępnych sygnałów elektrycznych zależy od użytej płyty wejściowej (jej złącza elektrycznego) wyspy OPTYMA-S oraz od ilości zużytych już na wyspie elektrycznych sygnałów sterujących: dla płyty wejściowej ze złączem 37-stykowym: liczba sygnałów wyjściowych = 3 - sygnały już wykorzystane (maksymalnie ) dla płyty wejściowej ze złączem 5-stykowym: liczba sygnałów wyjściowych = - sygnały już wykorzystane Poniżej podano kilka przykładowych konfiguracji wysp oraz przyłączy elektrycznych wejściowych i wyjściowych: WEJŚCIOWE ZŁĄCZE ELEKTRYCZNE WYJŚCIOWE ZŁĄCZE ELEKTRYCZNE (Opcjonalne) 37-STYKOWE MĘSKIE ZŁĄCZE SUB-D PIN 1 PIN PIN 3 PIN 4 PIN 5 PIN 6 PIN 7 PIN 8 PIN 9 PIN 10 PIN 11 PIN 1 PIN 13 PIN 14 PIN 15 PIN 16 PIN 17 PIN 18 PIN 19 5-STYKOWE ŻEŃSKIE ZŁĄCZE SUB-D PIN 0 PIN 1 PIN PIN 3 PIN 4 PIN 5 PIN 6 PIN 7 PIN 8 PIN 9 PIN 30 PIN 31 PIN 3 PIN 33 PIN 34 PIN 35 PIN 36 PIN = Sygnały sterujące cewkami elektrozaworów = GND = linia przelotowa 5-STYKOWE MĘSKIE ZŁĄCZE SUB-D PIN 14 PIN 15 PIN 16 PIN 17 PIN 18 PIN 19 PIN 0 PIN 1 PIN PIN 3 PIN 4 PIN 5 PIN 1 PIN PIN 3 PIN 4 PIN 5 PIN 6 PIN 7 PIN 8 PIN 9 PIN 10 PIN 11 PIN 1 PIN 13 PIN 13 PIN 5 PIN 4 PIN 3 PIN PIN 1 PIN 0 PIN 19 PIN 18 PIN 17 PIN 16 PIN 15 PIN 14 PIN 1 PIN 11 PIN 10 PIN 9 PIN 8 PIN 7 PIN 6 PIN 5 PIN 4 PIN 3 PIN PIN = Sygnały sterujące cewkami elektrozaworów 3-4 = GND 5 = linia przelotowa 1 - = Sygnały sterujące cewkami elektrozaworów 3-4 = GND 5 = linia przelotowa Dane techniczne mogą ulec zmianie bez powiadomienia..39

3 Wyspa zaworowa OPTYMA 3-S Seria 00 Przypisanie sygnałów sterujących do cewek zaworów (złącze 37-stykowe - maksymalna ilość sygnałów) - różne rodzaje baz (monostabilne [1] i bistabilne [] oraz moduł dodatkowego zasilania/odpowietrzania [W] PIN 1 = PILOT 14 POZYCJA 1 PIN = PILOT 1 POZYCJA 1 PIN 3 = PILOT 14 POZYCJA PIN 4 = PILOT 1 POZYCJA PIN 5 = PILOT 14 POZYCJA 3 PIN 6 = PILOT 14 POZYCJA 4 PIN 7 = PILOT 14 POZYCJA 6 PIN 8 = NIEPODŁĄCZONE PIN 9 = NIEPODŁĄCZONE PIN 10 = NIEPODŁĄCZONE PIN 11 = PILOT 14 POZYCJA 8 PIN 1 = PILOT 1 POZYCJA 8 PIN 13 = NIEPODŁĄCZONE PIN 14 = NIEPODŁĄCZONE PIN 15 = PILOT 14 POZYCJA 10 PIN 16 = NIEPODŁĄCZONE POZ Przypisanie sygnałów sterujących do cewek zaworów (złącze 37-stykowe - maksymalna ilość sygnałów) - bazy podwójne, bistabilne [] oraz moduł dodatkowego zasilania/odpowietrzania [W] PIN 1 = PILOT 14 POZYCJA 1 PIN = PILOT 1 POZYCJA 1 PIN 3 = PILOT 14 POZYCJA PIN 4 = PILOT 1 POZYCJA PIN 5 = PILOT 14 POZYCJA 3 PIN 6 = NIEPODŁĄCZONE PIN 7 = PILOT 14 POZYCJA 4 PIN 8 = NIEPODŁĄCZONE PIN 9 = PILOT 14 POZYCJA 6 PIN 10 = NIEPODŁĄCZONE PIN 11 = NIEPODŁĄCZONE PIN 1 = NIEPODŁĄCZONE PIN 13 = PILOT 14 POZYCJA 8 PIN 14 = PILOT 1 POZYCJA 8 PIN 15 = NIEPODŁĄCZONE PIN 16 = NIEPODŁĄCZONE PIN 17 = PILOT 14 POZYCJA 10 PIN 18 = NIEPODŁĄCZONE PIN 19 = NIEPODŁĄCZONE PIN 0 = NIEPODŁĄCZONE POZ Przypisanie sygnałów sterujących do cewek zaworów - bazy podwójne, monostabilne [1] - pokrywy wejściowe ze złączem 37-stykowym (maksym. 3 sygnały) oraz 5 stykowym (maksym. sygn.) POZ POZ Dane techniczne mogą ulec zmianie bez powiadomienia..40

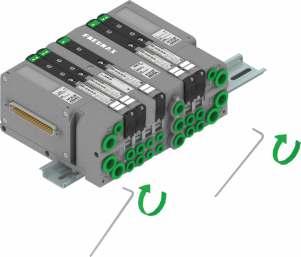

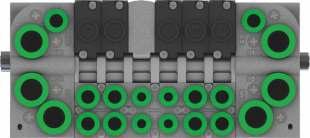

4 Wyspa zaworowa OPTYMA 3-S Seria 00 DIODY LED WSKAZUJĄCE AKTYWNOŚĆ CEWEK PILOTÓW Mocowanie wyspy od góry 5 + (Liczba baz x 5) RĘCZNE PRZESTEROWANIE KOD ZAMÓWIENIOWY SYMBOL PNEUMATYCZNY SKRÓCONY KOD FUNKCJI ZAWORU Ø4, Mocowanie wyspy na szynie DIN ŚRUBA MOCUJĄCA ZAWÓR ZDEJMOWALNE PŁYTKI OZNACZENIOWE Maksymalny rozmiar wyspy PRZYŁĄCZA ZASILAJĄCE (KANAŁ 1 ) - ZŁĄCZE WTYKOWE Ø10 ZASILANIE PILOTÓW - ZŁĄCZE WTYKOWE Ø6 ODPOWIETRZENIE PILOTÓW - ZŁĄCZE WTYKOWE Ø (liczba baz x 5) PRZYŁĄCZA ROBOCZE(KANAŁY I 4) - ZŁĄCZA WTYKOWE Ø6 (Ø4 LUB Ø8) KANAŁY ODPOWIETRZAJĄCE WYSPĘ ZAWOROWĄ (3 i 5) - ZŁĄCZA WTYKOWE Ø10 Dane techniczne mogą ulec zmianie bez powiadomienia..41

5 Wyspa zaworowa OPTYMA 3-S Seria 00 Ręczne przesterowanie elektrozaworów sterowanie impulsowe: wciśnij by aktywować (po zwolnieniu wraca do oryginalnej pozycji) UWAGA: Należy powrócić do pozycji wyjściowej przełącznika przed podłączeniem wyspy do normalnej pracy Montaż elektrozaworów na podwójnej bazie wyspy Optyma-S sterowanie dwupozycyjne: wciśnij i przekręć by aktywować (przekręcić z powrotem aby przywrócić oryginalną pozycjię) Składanie wyspy Minimalny moment dokręcania nakrętek szpilek: Nm Maksymalny moment dokręcania nakrętek szpilek:.5 Nm Dane techniczne mogą ulec zmianie bez powiadomienia..4

6 Wyspa zaworowa OPTYMA 3-S Seria 00 Konfiguracja wyspy zaworowej Kon guracja kodu zamówieniowego kompletnej wyspy Optyma-S TYP ZŁĄCZA ELEKTRYCZNEGO MP = PNP 4 V DC MN = NPN 4 V DC MA = 4 V AC KONFIGURACJA LEWEJ PŁYTY ZAMYKAJĄCEJ A = 5 stykowa, kanały 1 i 1/14 zasilane wspólnie A3 = 37 stykowa, kanały 1 i 1/14 zasilane wspólnie E = 5 stykowa, kanały 1 i 1/14 zasilane osobno E3 = 37 stykowa, kanały 1 i 1/14 zasilane osobno PRAWA PŁYTA ZAMYKAJĄCA U0 = zamknięta U = złącze 5 stykowe U3 = złącze 37 stykowe MODUŁ I/O WYJŚĆ / WEJŚĆ M8 (wymaga 5 - stykowej prawej płyty zamykającej) S.. KONFIGURACJA MODUŁU BAZY Z ZAWORAMI..... KONFIGURACJA AKCESORIÓW POMIĘDZY BAZAMI typ bazy typ elektrozaworu TYP BAZY I PRZYŁĄCZY ROBOCZYCH 3 = Baza dwupozycyjna, monostabilna, złącza wtykowe ø4 (zużywane sygnały elektryczne) 4 = Baza dwupozycyjna, bistabilna, złącza wtykowe ø4 (zużywane 4 sygnały elektryczne) 5 = Baza dwupozycyjna, monostabilna, złącza wtykowe ø6 (zużywane sygnały elektryczne) 6 = Baza dwupozycyjna, bistabilna, złącza wtykowe ø6 (zużywane 4 sygnały elektryczne) 7 = Baza dwupozycyjna, monostabilna, złącza wtykowe ø8 (zużywane sygnały elektryczne) 8 = Baza dwupozycyjna, bistabilna, złącza wtykowe ø8 (zużywane 4 sygnały elektryczne) TYP ELEKTROZAWORU A = 5/ powrót sprężyną mechaniczną B = 5/ powrót sprężyną powietrzną (różnicowy) C = 5/ bistabilny E = 5/3 centralnie zamknięty F = x 3/ NC-NC (= 5/3 centralnie otwarty) G = x 3/ NO-NO (= 5/3 centralnie pod ciśnieniem) H = x 3/ NC-NO I = x 3/ NO-NC T = zaślepka wolnego miejsca dla elektrozaworu AKCESORIA W00 = pośredni moduł zasilania / odpowietrzenia 0X0 = zaślepka w kanale 1 00Y = zaślepka w kanale 3 Z00 = zaślepka w kanale 5 0XY = ZX0 = Z0Y = ZXY = 1 oraz 3 1 oraz 5 5 oraz 3 1, 3 oraz 5 OPCJE DLA BAZY: - (PUSTE) = baza standardowa - wersja z mm ścianką oddzielającą kanały wzdłuż bazy, umożliwia separację kanałów pomiędzy pozycjami elektrozaworów, pozwala to na np. wykonanie strefy ciśnień dla nieparzystej liczby elektrozaworów: 6 = kanały odseparowane pomiędzy pozycjami elektrozaworów 7 = kanał 1 odseparowany pomiędzy pozycjami elektrozaworów 8 = kanały 3-5 odseparowane pomiędzy pozycjami elektrozaworów Uwaga: Podczas konfigurowania wyspy zaworowej należy pamiętać, że maksymalna liczba dostępnych do wykorzystania sygnałów elektrycznych to 3. Użycie zaworu monostabilnego zamontowanego na bazie dla zaworów bistabilnych ( sygnały elektryczne dla każdej pozycji) powoduje stratę jednego sygnału elektrycznego. W tym przypadku, zawór monostabilny może zostać zastąpiony zaworem bistabilnym bez potrzeby rekonfiguracji wyjść w sterowniku PLC. Zaślepki umieszczone w kanałach pomiędzy bazami używane są w celu oddzielenia kanałów: zasilania (1), odpowietrzania (3 i 5) i utworzenia stref różnych ciśnień wzdłuż wyspy. W przypadku większej niż ilości stref ciśnień, należy dołożyć pośredni moduł zasilania / odpowietrzenia. Dane techniczne mogą ulec zmianie bez powiadomienia..43
