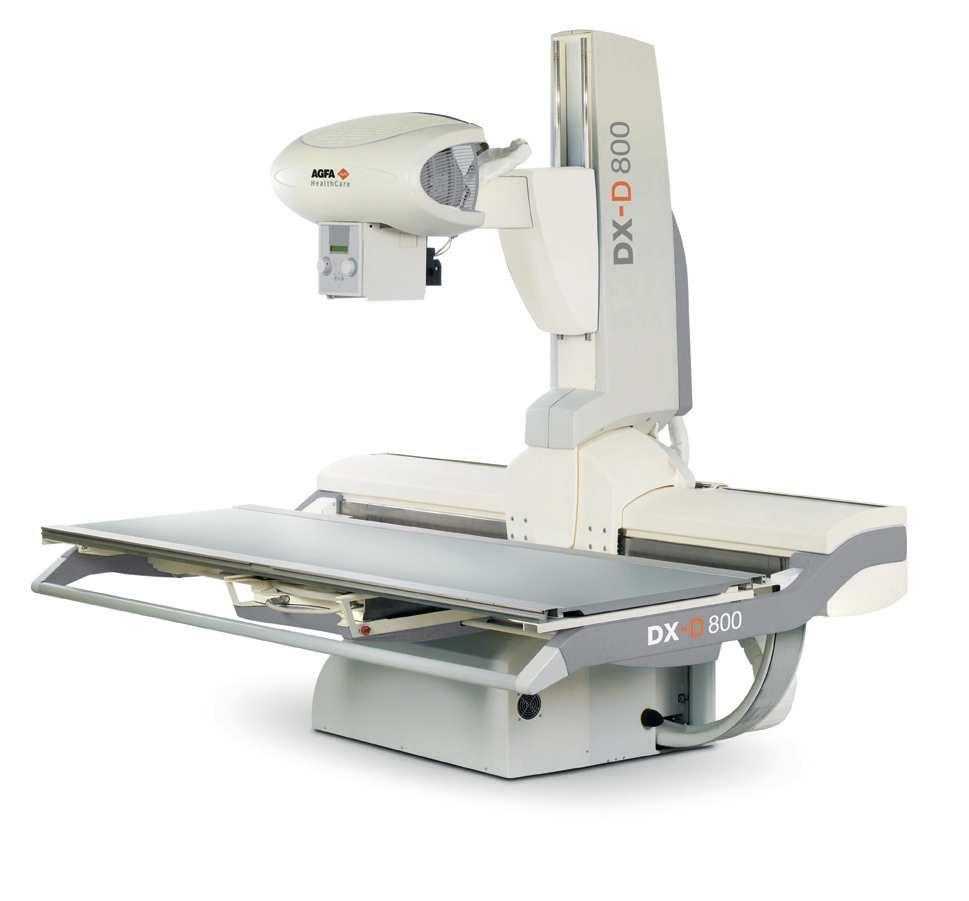

DX-D 800. System radiografii bezpośredniej

Transkrypt

1 System radiografii bezpośredniej System radiografii bezpośredniej oferowany przez Agfa HealthCare umożliwia wykonywanie niemal wszystkich ekspozycji i badań fluoroskopowych stosowanych we współczesnej diagnostyce radiologicznej. System pozycjonowania, zdalnego sterowania, kontroli oraz zaawansowany technologicznie płaski detektor, umożliwiają wykonywanie najbardziej skomplikowanych i nietypowych badań przy znacznie zredukowanych dawkach promieniowania. UNIWERSALNY SYSTEM RADIOGRAFII BEZPOŚREDNIEJ, 3-W-1 UMOŻLIWIA WYKONYWANIE KONWENCJONALNYCH BADAŃ RENTGENOWSKICH, BADAŃ Z ZASTOSOWANIEM FLUOROSKOPII W CZASIE RZECZYWISTYM ORAZ PRZEŚWIETLEŃ BEZPOŚREDNICH. Dotykowy interfejs użytkownika, pilot z funkcjami zdalnego sterowania, automatyczne pozycjonowanie stołu i położenia lampy rentgenowskiej, duża wydajność i wysoki poziom komfortu pacjenta. Szeroki zakres badań fluoroskopowych i radiograficznych z możliwością wykonywania badań tomograficznych oraz prześwietleń typu full leg/full spine (całego kręgosłupa i kończyn dolnych) Bogata konfiguracja oraz liczne funkcje sterowania zapewniają bardzo wysoką wydajność pracy, a także zwiększają poziom komfortu pacjenta. Pozycjonowanie stołu z pacjentem może być zdalnie kontrolowane za pomocą kamery wideo, co znacznie usprawnia pracę technika i skraca czas badania. Ze względu na zastosowaną technologię bezpośredniej akwizycji obrazu, wszystkie obrazy dostępne są natychmiast po naświetleniu oraz charakteryzują się wysoką i powtarzalną jakością. Podczas badań klatki piersiowej odległość pomiędzy lampą, a powierzchnią detektora (SID) może zostać zwiększona nawet do 180 cm. System może być stosowany również do pełnowymiarowych prześwietleń typu full leg / full spine oraz badań tomograficznych. Zmotoryzowane mechanizmy pozycjonowania i elastyczność użytkowania zapewniają dużą uniwersalność i wydajność pracy zaliczając DXD 800 do rozwiązań z najwyższej półki w swojej kategorii

2 Wysoka uniwersalność i szeroki zakres aplikacji Płaski detektor panelowy najnowszej generacji umożliwia wykonywanie różnorodnych badań radiograficznych i fluoroskopowych. Wszystkie obrazy dostępne są natychmiast po naświetleniu pacjenta. Technika fluoroskopii stosowana jest do badań żołądka i jelit, badań angiograficznych, badań obrazowych układu moczowo-płciowego oraz podczas zabiegów interwencyjnych. W zakresie radiologii ogólnej, system może być stosowany na przykład do wykonywania prześwietleń czaszki, klatki piersiowej, brzucha, kręgosłupa, miednicy i pozostałych narządów. Dostępne wyposażenie opcjonalne pozwala na wykonywanie badań tomograficznych oraz pełnowymiarowych badań kończyn dolnych i kręgosłupa. Detektor może zostać użyty do badania pacjentów znajdujących się na noszach lub w łóżku - to idealne rozwiązanie do wykonywania badań pediatrycznych, poziomą wiązką promieni oraz u pacjentów z ograniczona zdolnością ruchową. Prosta obsługa i wysoka wydajność pracy Czas przygotowania aparatu do badania jest bardzo krótki, co bezpośrednio wpływa na wydajność pracy zakładu radiologii lub pracowni rentgenowskiej. Pozycjonowanie blatu stołu (auto-positioning) kontrolowane jest za pomocą prostego w obsłudze, dotykowego interfejsu użytkownika, który służy również do wyboru parametrów ekspozycji, właściwych filtrów, kolimacji oraz ustawiania parametrów akwizycji cyfrowej. Wysoki poziom komfortu pacjenta System rentgenowski został zaprojektowany tak, by zapewnić maksymalny poziom komfortu dla każdego pacjenta. Zdalnie sterowany stół i kamera wideo umożliwiają pozycjonowanie pacjenta bez konieczności próbnego naświetlania, a wstępnie zdefiniowane ustawienia kolimatora i filtrów, które dostępne są dla wszystkich typowych badań i trybów pracy, pozwalają na znaczne zmniejszenie dawek promieniowania przy zachowaniu optymalnej jakości zdjęć. Umowy serwisowe i wsparcie klienta Agfa HealthCare umożliwia zawarcie umów serwisowych, których zakres dostosowany jest do indywidualnych wymagań klienta. W zależności od wymaganego zakresu usług i czasu reakcji na zgłoszenie, umowy dostępne są w różnych wariantach i pozwalają na utrzymanie kosztów eksploatacji sprzętu w określonych z góry budżetach. Do Państwa dyspozycji są nasi specjaliści, którzy zapewnią wsparcie na wszystkich etapach projektu inwestycyjnego, począwszy od instalacji i wstępnej konfiguracji sprzętu, a skończywszy na rutynowych przeglądach okresowych i obsłudze technicznej. W ramach usług dodatkowych nasz zespół może zmodyfikować strukturę/drzewo badań oraz skonfigurować protokół integracji z systemem RIS. Oferujemy również szkolenia personelu, instalacje uaktualnień oprogramowania oraz specjalne kursy dla administratorów systemu.

3 Dane techniczne GENERATOR WYSOKIEJ CZĘSTOTLIWOŚCI 65 kw Nominalna moc wyjściowa: 65 kw pomiar zgodny z normą EN przy napięciu 100 kv i obciążeniu impulsowym 0,1 s, generator o wysokiej częstotliwości Maksymalna impedancja wysokiego napięcia: 0,135 Ω Poziom stabilności wysokiego napięcia: <1 kv Napięcie maksymalne przy prądzie maksymalnym: 100 kv / 650 ma Prąd maksymalny przy napięciu maksymalnym: 400 ma / 150 kv Parametry radiograficzne Od 40 do 150 kv ze skokiem o 1 kv lub regulacja za pomocą suwaka, dokładność +/-3% + 1 kv Od 10 do 650 ma, dokładność +/-4% + 1 ma, możliwość wyboru 19 zdefiniowanych wartości (10, 12,5, 16, 20, 25, 32, 40, 50, 65, 80, 100, 125, 160, 200, 250, 320, 400, 500, 650) Od 1 do ms, dokładność +/-2% + 0,1 ms, możliwość wyboru 38 zdefiniowanych wartości (1, 2, 3, 4, 5, 6, 8, 10, 12, 16, 20, 25, 32, 40, 50, 65, 80, 100, 125, 160, 200, 250, 320, 400, 500, 650, 800, 1000, 1250, 1600, 2000, 2500, 3200, 4000, 5000, 6500, ) Od 0,1 do 500 mas Parametry fluoroskopii Od 40 do 150 kv ze skokiem 1 kv dokładność +/-3% + 1 kv Od 0,5 do 5 ma (dawka mała) / do 7 ma (dawka duża) Metoda doboru parametrów ekspozycji 999 protokołów anatomicznych z możliwością modyfikacji przez użytkownika technika trzypunktowa (kv, ma, s) technika dwupunktowa (kv, mas) technika jednopunktowa (kv, AEC) Wymiary obszarów aktywnych: 2 x (90 x 40) mm + 1 x (100 x 40) mm Różnica czułości pomiędzy polami sensorowymi: <10% LAMPA RENTGENOWSKA Wielkości ognisk ogniskowego: 0,6 / 1,2 mm Obroty anody: 9000 obr/min Nominalna moc ognisk anody: 43 / 100 kw Średnica anody: 102 mm Materiał anody: ren/wolfram/molibden Kat rozbieżności wiązki: 13 Pokrycie obszaru promieniem X z 1 m: 43 x 43 cm Filtracji własnej: 0,7 mm Ochrona przed promieniowaniem: zgodna z IEC Obciążenie cieplne anody: 600 khu Odprowadzanie ciepła z anody: 1000 W (81,1 khu/min, 60 kj/min) Kołpak: C 100 XT Pojemność cieplna kołpaka: 2025 khu (1000 kj) Odprowadzanie ciepła z obudowy: 1000 W (81,1 khu/min, 60 kj/min), z dmuchawą Chłodzenie: powietrze Długość kabla wysokiego napięcia: 12 m MIERNIK DAWKI Powierzchnia czynna: 147 x 147 mm Czas stabilizacji: 6 minut Zakres pomiaru: mgy cm 2 Rozdzielczość : 1 mgy cm 2 Jednolitość czułości: <6% Dokładność: +/-2,5% Ekwiwalent filtracji własnej: 0,2 mm Al (70 kv) Przezroczystość/transparentność: >70%

4 STÓŁ ZE ZDALNYM STEROWANIEM Dane techniczne Wymiary blatu stołu: 2250 x 810 mm (szerokość użytkowa 600 mm) Odległość od podłogi do blatu stołu: mm Osłabienie promieniowania: 0,4 mm Al Przesuw poprzeczny blatu z napedem silnikowym: 4 cm/s, Zakres: +180 mm / -180 mm Przesuw wzdłużny blatu z napedem silnikowym: 4,35 cm/s, Zakres: mm / -600 mm lub +600 mm / mm Ochrona antykolizyjna: zapewniona przez oprogramowanie Pochylanie Zakres kątowy: +90 /-25 +/-0,5 (Trendelenburg) Czas pochylania: 15 s od 0 do 90 (+/-2 ) Ochrona antykolizyjna: zapewniona przez oprogramowanie Ochrona mechaniczna: zapewniona przez mikro wyłączniki Maksymalny ciężar pacjenta Maksymalny ciężar pacjenta na blacie stołu: 230 kg Maksymalny ciężar pacjenta na podnóżku: 150 kg Wysięgnik lampy Zmotoryzowany kolimator wyposażony w cztery pary ołowianych blend, 100 W lampę halogenową i laser do pozycjonowania, z możliwością obrotu ręcznego w zakresie +/-30 Magistrala komunikacyjna CANbus Możliwość pracy w trybie automatycznym, półautomatycznym i ręcznym W trybie automatycznym otwarcie blend uzależnione jest od formatu detektora, wybranego programu anatomicznego APR, auto-pozycjonowania lub wybranego pola fluoroskopii. W trybie sterowania ręcznego można precyzyjnie ustawić kolimator na prześwietlany obszar za pomocą joysticka na konsoli technika lub przełącznika ręcznego na kolimatorze. Aby zmniejszyć dawkę promieniowania, dla każdego protokołu zdefiniowane są fabryczne ustawienia kolimatora i filtrów. Kamera wideo umożliwia precyzyjne pozycjonowanie pacjenta bez konieczności próbnego naświetlania. Wykonane zdjęcia wyświetlane są na ekranie dotykowym na konsoli technika. Odległość źródło-detektor: regulacja z napędem silnikowym 6 cm/s w zakresie cm Ręczny obrót lampy: +/-180 z hamulcem elektromagnetycznym i zapadkami mechanicznymi co każde 90 które umożliwiają badanie pacjentów na noszach po ustawieniu stołu w położeniu pionowym lub za pomocą detektora przenośnego Obrót za pomocą mechanizmu silnikowego: +/-40 (maksymalnie 10 /s), także na końcu stołu, stosowany podczas prześwietleń bezpośrednich i procedur specjalnych wymagających obrotu lampy Mechanizmy ustawień stołu Stół płaski, 225 x 81 cm (szerokość użytkowa 60 cm) z szynami ( do matowania dodatkowych akcesoriów) o dużej szerokości ułatwiającej pozycjonowanie i centrowanie, umożliwiający badanie pacjentów o bardzo dużej masie, wykonany z włókna węglowego o niskim współczynniku absorpcji promieniowania (0,4 mm Al) Maksymalny ciężar pacjenta (IEC ): 230 kg, bez ograniczenia rodzaju i kierunku przemieszczeń Silnikowy mechanizm regulacji wysokości: cm, 6 cm/s Silnikowy mechanizm przesuwu bocznego: +/-18 cm, 6 cm/s Silnikowy mechanizm przesuwu wzdłużnego: 120/50 cm, 10 cm/s Silnikowy mechanizm pochylania: +90 /-25, 6 /s Odległość źródło-detektor Regulowana za pomocą mechanizmu silnikowego w zakresie cm Obrót ramienia lampy Obrót ręczny z pozycjonowaniem pośrednim w zakresie od +180 do -180 Hamulec elektromagnetyczny Mechanizm pochylenia Napęd silnikowy o zmiennej szybkości w zakresie od +40 do -40 (+/-0,5 ) Elektroniczny układ korekty paralaksy Wartość kąta obrotu wyświetlana na konsoli sterowania Zabezpieczenie mechaniczne za pomocą mikro wyłączników

5 GŁÓWNA KONSOLA STEROWANIA Wymiary i masa: 600 x 300 x 150 mm, 6,5 kg, urządzenie Klasy 1 Znak bezpieczeństwa B Zasilanie: 120/230 V AC, 2/1 A, 50/60 Hz Interfejs użytkownika: wyświetlany na ekranie dotykowym 8 cali Wszystkie komunikaty, informacje o błędach, ostrzeżenia i wartości parametrów wyświetlane na ekranie. Cztery joysticki i przyciski do pozycjonowania we wszystkich kierunkach Zdalne sterowanie pilot na podczerwień Przyciski kontroli warunków ekspozycji Wyłącznik bezpieczeństwa blokujący wszystkie ustawienia w przypadku awarii lub nieprawidłowego działania układów automatyki. PEŁNOWYMIAROWY DETEKTOR Wymiary matrycy: 2208 x 2688 pikseli, rozmiar piksela 160 µm, wymiary obrazu 14 x 17 cali Rozdzielczość: 3,2 lp/mm, przetwornik A/C 14 bitów, 4096 odcieni szarości Ciężar: 6 kg Obrazy radiograficzne dostępne po 6 sekundach od naświetlenia, obrazy fluoroskopowe dostępne natychmiast Dynamiczna opcja kinowa: specjalny tryb przetwarzania, do 15 zdjęć na sekundę dla formatu 35 x 43 cm, 30 zdjęć na sekundę dla formatu 23 x 23 cm Fluoroskopia: specjalny tryb przetwarzania, do 15 zdjęć na sekundę dla formatu 35 x 43 cm, 30 zdjęć na sekundę dla formatu 23 x 23 cm MOCOWANIE DETEKTORA Przesuw wzdłużny: 150 cm przy nieruchomym stoliku, 135 cm przy wzdłużnym przesuwie stolika, napęd silnikowy 14 cm/s, możliwość obrotu z szybkością 40 /s w celu zmiany orientacji detektora z pionowej na poziomą Długość obszaru naświetlania pacjenta: 193 cm przy nieruchomym stoliku, 278 cm przy wzdłużnym przesunięciu stolika i pionowej orientacji detektora Funkcjonalność Możliwość zmiany orientacji detektora z pionowej na poziomą Wyświetlanie typu orientacji na konsoli technika Automatyczne ustawianie kolimacji w zależności od orientacji detektora Możliwość wyboru komory jonizacyjnej do automatycznego pomiaru ekspozycji (AEC) Kratka przeciwrozproszeniowa Wymienna, nieruchoma kratka przeciwrozproszeniowa: 40 lp/cm, stosunek 10:1, odległość ogniskowa 110 cm Wymienna, nieruchoma kratka przeciwrozproszeniowa: 40 lp/cm, stosunek 10:1, odległość ogniskowa 180 cm

6 FUNKCJE I WYPOSAŻENIE OPCJONALNE Opcje Możliwość wykonywania badań tomograficznych Jednokierunkowa tomografia krzywoliniowa Kąty: 40, 20, 10 Dwie szybkości dla każdej wartości kąta: - maks. 0,5 s dla kąta 10 - maks. 1 s dla kąta 20 - maks. 2 s dla kąta 40 Grubość warstwy: od 0 do 300 mm Grubość warstwy wyświetlana na konsoli sterowania Automatyczne zwiększanie i zmniejszanie grubości warstwy Ochrona antykolizyjna: zapewniona przez oprogramowanie Ochrona mechaniczna: zapewniona przez mikro wyłączniki Opcje Ucisk, urządzenie ściskające z napędem silnikowym z możliwością demontażu System ochrony pacjenta uniemożliwia przesuw stołu i obrót, gdy stosowane jest urządzenie uciskowe. Ręczny ucisk składa się z pasa i dwóch wyciągów. Opcje Dodatkowy, z możliwością demontażu przenośny detektor płaski CXDI-50 (14 x 17 cali) i/lub CXDI-60 (9 x 11 cali) Matryca z krzemu amorficznego z panelem detekcyjnym na bazie jodku cezu lub tlenosiarczku gadolinu, rozmiar piksela 160 µm Rozdzielczość: 3,2 lp/mm, przetwornik A/C 14 bitów, 4096 odcieni szarości Oprogramowanie do automatycznego scalania obrazów instalowane na konsoli Uchwyt boczny dla detektora przenośnego Podpórka do barków, podnóżki ginekologiczne, itp. Jeden podnóżek, jeden stołek o regulowanej wysokości, dwa uchwyty do rak, dwa wyciągi i jeden pas uciskowy. WYMAGANIA INSTALACYJNE I ŚRODOWISKOWE Wymiary gabarytowe (długość x szerokość x wysokość) i masy Stół: 2260 x 1590 x 2925 mm maksymalnie w położeniu poziomym, większa wysokość dla odległość źródło-detektor 180 cm i kolumny w położeniu 0, ciężar 980 kg Obudowa stółu zintegrowana ze stolikiem Główna konsola stołu: 600 x 300 x 150 mm, 6,5 kg Lampa rentgenowska: 524 x φ190 mm, 29 kg Zespół generatora: 592 x 360 x 690 mm, 95 kg Interfejs sterowania generatora zintegrowany z konsolą. Detektor płaski: 493 x 503 x 26 mm, 6 kg Konsola akwizycyjna / komputer: 360 x 310 x 100 mm, 9,8 kg Konsola akwizycyjna / monitor kolorowy LCD: 474 x 470 x 220 mm, 11,5 kg Monitor LCD na statywie w pomieszczeniu aparatu: 432 x 251 x 467 mm, 10,9 kg Warunki środowiskowe - praca Temperatura otoczenia: C, pomieszczenie bez gwałtownych zmian temperatury Wilgotność względna: 30-70%, bez kondensacji Ciśnienie atmosferyczne: hpa Zasilanie elektryczne Generator: sieć trójfazowa 400 V +/-10%, Hz Stolik: sieć trójfazowa 400 V +/-15 V +uziemienie + przewód neutralny o małej impedancji, Hz System zasilania detektora FDP: sieć jednofazowa 230 V +/-10%, Hz Zabezpieczenie linii zasilających Generator: wyłącznik automatyczny 63 A, linia typu D, wyłącznik różnicowoprądowy 30 ma Stolik: wyłącznik automatyczny 20 A, linia typu D, wyłącznik różnicowoprądowy 30 ma System zasilania detektora FDP: wyłącznik automatyczny 2 x 16 A, linia typu D, wyłącznik różnicowoprądowy 30 ma
