1 W A R U N K I T E C H N I C Z N E Załącznik nr 2 do SIWZ dotyczą: wykonanie kompleksowej modernizacji operatu ewidencji gruntów i budynków oraz opracowanie numerycznej mapy zasadniczej dla obrębu Niewodnica Korycka, gmina Turośń Kościelna oraz wykonanie modernizacji operatu ewidencji gruntów i budynków obrębu Niewodnica Kościelna gmina Turośń Kościelna, - w zakresie założenia ewidencji budynków i lokali Cel podejmowanych prac. Dostosowanie danych ewidencyjnych dotyczących obrębów: Niewodnica Korycka, Niewodnica Kościelna, powiat białostocki, woj. podlaskie, do standardu określonego przepisami rozporządzenia Ministra Rozwoju Regionalnego i Budownictwa z dnia 29 marca 2001 roku w sprawie ewidencji gruntów i budynków (Dz.U. Nr 38 poz. 454) poprzez: uzupełnienie i przeliczenie poziomej osnowy geodezyjnej, aktualizację obiektów gruntowych, aktualizację użytków gruntowych, założenie ewidencji budynków i lokali, uzupełnienie istniejącej bazy danych ewidencyjnych w oprogramowaniu EWOPIS, zbiorami danych ewidencji gruntów i budynków i lokali, sporządzenie operatu ewidencyjnego (geodezyjno-prawnego i opisowo-kartograficznego), a także udział w jego wyłożeniu oraz opracowanie na podstawie baz danych osnów geodezyjnych, ewidencji gruntów i budynków oraz geodezyjnej ewidencji sieci uzbrojenia terenu i funkcjonujących w zasobie analogowych map zasadniczych, dla terenów zabudowanych i przeznaczonych pod zabudowę, obejmujących obszar wymienionego obrębu bazy danych (numerycznej mapy zasadniczej) w zakresie treści obligatoryjnej i fakultatywnej w oprogramowaniu EWMAPA. Przedmiotowe opracowanie ma na celu zapewnienie przechowywania, udostępniania oraz utrzymywania danych przestrzennych na odpowiednim szczeblu, tak aby było możliwe łączenie w jednolity sposób danych przestrzennych pochodzących z różnych źródeł i korzystanie z nich przez wielu użytkowników i wiele aplikacji. I I. P r z e p i s y p r a w n e. 1. Ustawa z dnia 17 maja 1989 roku Prawo Geodezyjne i Kartograficzne (jednolity tekst z 2010r. Dz.U.Nr 193, poz. 1287), 2. Ustawa z dnia 4 marca 2010 roku o infrastrukturze informacji przestrzennej ( Dz. U. Nr 76, poz. 489 ) 3. Rozporządzenie Ministra Rozwoju Regionalnego i Budownictwa z dnia 29 marca 2001 roku w sprawie ewidencji gruntów i budynków (Dz.U. Nr 38 poz. 454), 4. Rozporządzenie Rady Ministrów z dnia 04 czerwca 1956 roku w sprawie klasyfikacji gruntów (Dz.U. Nr 19, poz.97 ze zm.), 5. Rozporządzenie Ministra Rozwoju Regionalnego i Budownictwa z dnia 16 lipca 2001 roku w sprawie zgłaszania prac geodezyjnych i kartograficznych, ewidencjonowania systemów i przechowywania kopii zabezpieczających bazy danych, a także ogólnych warunków umów o udostępnianie tych baz (Dz.U. Nr 78 poz. 837), 6. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 marca 1999 roku w sprawie standardów technicznych dotyczących Geodezji, Kartografii oraz Krajowego Systemu Informacji o Terenie (Dz.U. Nr 30, poz.297), 7. Rozporządzenie Rady Ministrów z dnia 17 lipca 2001 roku w sprawie wykazywania w ewidencji gruntów i budynków danych odnoszących się do gruntów, budynków i lokali, znajdujących się na terenach zamkniętych (Dz.U. Nr 84, poz. 911), 8. Ustawa z dnia 21 czerwca 2001 roku o ochronie praw lokatorów, mieszkaniowym zasobie gminy i o zmianie Kodeksu cywilnego (Dz.U. Nr 71, poz. 733),

2 9. Ustawa z dnia 6 lipca 1982 roku o księgach wieczystych i hipotece (jenolity tekst z 2001r. Dz.U. Nr 124, poz.1361 ze zm.), 10. Ustawa z dnia 29 sierpnia 1997 roku o ochronie danych osobowych (jednolity tekst z 2002r. Dz. U. Nr 101, poz. 926 ze zm.), 11. Ustawa z dnia 24 czerwca 1994roku o własności lokali (jednolity tekst z 2000r. Dz.U. Nr 80, poz. 903), 12. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 3 czerwca 1998 roku w sprawie określenia podstawowych warunków technicznych i organizacyjnych, jakim powinny odpowiadać urządzenia i systemy informatyczne służące do przetwarzania danych osobowych (Dz.U. Nr 80 poz. 521), 13. Rozporządzenie Rady Ministrów z dnia 30 grudnia 1999 roku w sprawie Klasyfikacji Środków Trwałych (KŚT) ( Dz. U. Nr 112, poz ze zm.), 14. Rozporządzenie Rady Ministrów z dnia 30 grudnia 1999roku w sprawie Polskiej Klasyfikacji Obiektów Budowlanych (Dz.U. Nr 112, poz ze zm.) 15. Rozporządzenie Ministrów Spraw Wewnętrznych i Administracji oraz Rolnictwa i Gospodarki Żywnościowej z dnia 14 kwietnia 1999 roku w sprawie rozgraniczenia nieruchomości ( Dz.U. Nr 45, poz. 453), 16. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 17 maja 1999r. w sprawie określenia rodzajów materiałów stanowiących państwowy zasób geodezyjny i kartograficzny, sposobu i trybu ich gromadzenia i wyłączania z zasobu oraz udostępniania zasobu (Dz. U. Nr 49, poz. 493), 17. Rozporządzanie Rady Ministrów z dnia 8 sierpnia 2000 r. - w sprawie państwowego systemu odniesień przestrzennych (Dz. U. Nr 70, poz. 821), 18. Rozporządzenie Ministra Rozwoju Regionalnego i Budownictwa z dnia 19 lutego 2004 r. - w sprawie wysokości opłat za czynności geodezyjne i kartograficzne oraz udzielanie informacji, a także za wykonywanie wyrysów i wypisów z operatu ewidencyjnego (Dz. U. Nr 37, poz. 333), 19. Ustawa z dnia 18 lipca 2001 r. - Prawo wodne (jednolity tekst z 2005 r. Dz. U. Nr 239, poz.2019), 20. Ustawa z dnia 21 marca 1985 r. - o drogach publicznych (jednolity tekst z 2004 r. Dz.U. Nr 204, poz ze zm.). 21. Ustawa z dnia 13 października 1998 roku Przepisy wprowadzające ustawy reformujące administrację publiczną ( Dz. U. Nr 133, poz. 872 ze zm.). S t a n d a r d y t e c h n i c z n e i i n n e u s t a l e n i a d o t y c z ą c e e w i d e n c j i g r u n t ó w i b u d y n k ó w : 3. 1 I n s t r u k c j e t e c h n i c z n e i w y t y c z n e t e c h n i c z n e : 1) "0-1 -ogólne zasady wykonywania prac geodezyjnych", GUGiK 1983r., 2)."0-3 -Zasady kompletowania dokumentacji geodezyjnej i kartograficznej", GUGiK 1992r., 3)."0-4-zasady prowadzenia państwowego zasobu geodezyjnego i kartograficznego", GUGiK 1987r., 4) "G-1 - pozioma osnowa geodezyjna, GUGiK 1983r., 5) "G-4 pomiary sytuacyjne i wysokościowe", GUGiK 1984r., 6) "K-1-Mapa zasadnicza", GUGiK 1998r. 3.2 Inne dokumenty obowiązujące: a) "Instrukcja G-5- ewidencja gruntów i budynków. Wytyczne techniczne.", GUGiK 2003r. b) Wytyczne techniczne: c) "G Szczegółowa pozioma i wysokościowa osnowa geodezyjna projektowanie, pomiar i opracowanie wyników", d) G Formuły odwzorowawcze i parametry układów współrzędnych" GUGiK 2001r., e) Projekt modernizacji ewidencji gruntów, budynków i lokali uzgodniony z WINGiK województwa podlaskiego. f) opracowanie Wektoryzacja map katastralnych Phare PL 2003/ ".

3 Zakres prac. Zadanie 1 Opracowanie baz danych zasadniczej mapy numerycznej w zakresie treści obligatoryjnej i fakultatywnej oraz ewidencyjnych danych opisowych na podstawie danych pomiarowych oraz danych zarejestrowanych w zasobie geodezyjnym i kartograficznym obręb Niewodnica Korycka. 1). analiza dokumentacji geodezyjnej zarejestrowanej w zasobie geodezyjnym i kartograficznym, powstałej w wyniku założenia ewidencji gruntów na podstawie uprzednio obowiązujących przepisów, scaleń i wymian gruntów, podziałów, opracowań jednostkowych z zakresu podziałów działek, rozgraniczeń, opracowań do celów prawnych na potrzeby postępowań sądowych i administracyjnych zakończonych prawomocnymi orzeczeniami sądowymi lub ostatecznymi decyzjami administracyjnymi, 2). przegląd i uzgodnienie przebiegu granic obrębów objętych modernizacją z granicami obrębów sąsiadujących, 3). inwentaryzacja osnowy geodezyjnej ze szczególnym zwróceniem uwagi na punkty osnowy ewidencyjnej, w nawiązaniu do której w przeszłości wykonywano pomiary stanu władania, jej zagęszczenie osnową pomiarową, wyrównanie w układzie "1965" i "2000", 4). ustalenie na gruncie przebiegu granic działek z udziałem stron zainteresowanych oraz ich pomiar, stosownie do postanowień 37, 38 rozporządzenia w sprawie ewidencji gruntów i budynków, w przypadku gdy stwierdzi się brak w dokumentacji wymienionej w 36 rozporządzenia, danych opisujących granice działek lub jeżeli zawarte w niej dane będą niewiarygodne, lub nie będą odpowiadać obowiązującym standardom technicznym, 5). badanie ksiąg wieczystych i zbiorów dokumentów, 6). porównanie mapy zasadniczej z terenem i pomiar uzupełniający szczegółów sytuacyjnych w zakresie treści obligatoryjnej, 7). opracowanie danych ewidencyjnych budynków i lokali, 8). digitalizacja treści fakultatywnej mapy zasadniczej z istniejących opracowań 9). redakcja numerycznej mapy zasadniczej w zakresie treści obligatoryjnej i fakultatywnej oraz mapy ewidencyjnej, w oprogramowaniu EWMAPA, 10). obliczenie współrzędnych punktów granicznych, powierzchni działek, konturów klasyfikacyjnych i użytków oraz sporządzenie wykazów porównania powierzchni działek ewidencyjnych wg wzoru 11 instrukcji G-5, 11). opracowanie dokumentacji do aktualizacji operatu ewidencyjnego- wykazy zmian danych ewidencyjnych wg wzoru 25 instrukcji G-5, 12). uzupełnienie istniejącej bazy EWOPIS danymi ewidencyjnymi dotyczącymi działek, użytków gruntowych, budynków, lokali - pochodzących z prac wymienionych w pkt. 1-11, edycja wymaganych raportów oraz mapy zasadniczej, 13). skompletowanie powstałej dokumentacji geodezyjnej, w tym projektu operatu ewidencyjnego (geodezyjno-prawnego i opisowo-kartograficznego), 14) dla obrębu Niewodnica Kościelna transformacja do układu 2000 zgodnie z wytycznymi Głównego Urzędu Geodezji i Kartografii dotyczącymi przeliczeń osnów poziomych i granic jednostek administracyjnych oraz przekształceń map katastralnych do układu 2000, Zadanie II Opracowanie baz danych ewidencji budynków i lokali na podstawie danych pomiarowych oraz danych zarejestrowanych w zasobie geodezyjnym i kartograficznym obręb Niewodnica Kościelna. 1). ustalenie na gruncie przebiegu granic działek wskazanego obszaru z udziałem stron zainteresowanych oraz ich pomiar, stosownie do postanowień 37, 38 rozporządzenia w sprawie ewidencji gruntów i budynków, 2). porównanie mapy zasadniczej z terenem w zakresie budynków i pomiar uzupełniający szczegółów sytuacyjnych (budynków ),

4 3). opracowanie danych ewidencyjnych budynków i lokali, 4). aktualizacja numerycznej mapy, w oprogramowaniu EWMAPA, 5). obliczenie współrzędnych punktów granicznych, powierzchni działek, konturów klasyfikacyjnych i użytków oraz sporządzenie wykazów danych ewidencyjnych wg wzoru 25 instrukcji G-5 dotyczy działek, którym w wyniku modernizacji dokonano ustalenia granic na gruncie, bądź dokonano aktualizacji użytków gruntowych, 6). transformacja do układu 2000 zgodnie z wytycznymi Głównego Urzędu Geodezji i Kartografii dotyczącymi przeliczeń osnów poziomych i granic jednostek administracyjnych oraz przekształceń map katastralnych do układu 2000 utworzyć raporty rozbieżności, obrazujące różnice w powierzchniach działek przed transformacją i po transformacji, 7). uzupełnienie istniejącej bazy EWOPIS danymi ewidencyjnymi dotyczącymi działek, użytków gruntowych, budynków, lokali - pochodzących z prac wymienionych w pkt. 1-6, edycja wymaganych raportów, 8). skompletowanie powstałej dokumentacji geodezyjnej, w tym projektu operatu ewidencyjnego (geodezyjno-prawnego i opisowo-kartograficznego). Zadanie II Wyłożenie projektu operatu opisowo-kartograficznego, stosownie do postanowień art. 24 a ustawy prawo geodezyjne i kartograficznej - obręby Niewodnica Kościelna i Niewodnica Korycka. 1). wyłożenie operatu opisowo-kartograficznego do wglądu osób zainteresowanych na okres 15 dni roboczych, 2). przekazanie dokumentacji bezpośrednio po upływie terminu wyłożenia do zasobu geodezyjnego i kartograficznego oraz włączenie zmienionych danych do bazy danych ewidencyjnych, 3). sporządzenie informacji o zmienionych danych ewidencyjnych celem przekazania do organu podatkowego. V. Ogólne dane o obiekcie Odsetek pkt. granicznych, Powierzch LP Nazwa obrębu Pow. (ha) Ilość działek Przybliż. liczba budynków którym dane je opisujące nie spełniają standardów lub Przybliż. liczba użytków gruntowych do weryfikacji nia do opracowa nia mapy brak jest danych je opisujących zasadnicz. 1. Niewodnica Korycka % 10% Niewodnica Kościelna 671 dotyczy założenia ewidencji budynków oraz transformacja do układu 2000 zgodnie z wytycznymi Głównego Urzędu Geodezji i Kartografii dotyczącymi przeliczeń osnów poziomych i granic jednostek administracyjnych oraz przekształceń map katastralnych do układu 2000, około 25 % do pomiaru Ustaleniem granic objąć kompleks działek o nr od 477/1 do 477/11 12%

5 Liczbę budynków określono w oparciu o numeryczną mapę zasadniczą, na podstawie ilości etykiet. Przyjęte do kompleksowej modernizacji ewidencji gruntów i budynków obręby zlokalizowane są w bliskim sąsiedztwie miasta Białystok. Stanowią one w większości tereny zurbanizowane o zabudowie zwartej. VI. Źródła danych ewidencyjnych i metody ich pozyskiwania. a. pozioma osnowa geodezyjna I, II, klasy, w państwowym układzie współrzędnych geodezyjnych - PUWG "2000" oraz "1965", b. pozioma osnowa szczegółowa III klasy, opracowana w państwowym układzie współrzędnych "2000" i "1965", c. pozioma osnowa pomiarowa (w tym punkty osnowy poligonowej IV i V klasy, zakładane wg byłej instrukcji B-III), wymagająca nawiązania oraz przeliczenia ( przeliczenie dotyczące waloryzacji osnów zawiera błędy grube ) - zgodnie z instrukcją techniczną G-4, d. dokumentacja geodezyjna, przyjęta do państwowego zasobu geodezyjnego i kartograficznego, sporządzona metodami bezpośrednich pomiarów geodezyjnych przy założeniu ewidencji gruntów, na podstawie poprzednio obowiązujących przepisów: plan scaleniowy z 1935 roku i z 1924 roku pn. Markowszczyzna, pomiar do klasyfikacji z 1959 roku, dokumentacja wywłaszczenia pod ośrodek wypoczynkowy, pomiar rzeki Czaplinianka z 1968 r., e. dokumentacje aktualizacji użytków z 1977 roku i odnowienia ewidencji gruntów 1979 roku oraz opracowania z zakresu podziałów działek, rozgraniczeń, opracowań do celów prawnych na potrzeby postępowań sądowych i administracyjnych zakończonych prawomocnymi orzeczeniami sądowymi lub ostatecznymi decyzjami administracyjnymi, pomiar do uwłaszczeń z 1973 roku i inne opracowania do celów prawnych, f. opracowanie mapy zasadniczej 1:1000, g. dokumentacja inwentaryzacji powykonawczej budynków, h. zbiory dowodów zmian zawarte w dotychczasowym operacie ewidencji gruntów, w tym przesłane Staroście przez organy, sądy i kancelarie notarialne prawomocne decyzje, orzeczenia, odpisy aktów notarialnych, o których mowa w art. 23 ustawy (1), i. operat gleboznawczej klasyfikacji gruntów z okresu założenia ewidencji gruntów, uzupełniane na bieżąco decyzjami administracyjnymi dotyczącymi procesu aktualizacji konturów klasyfikacji gruntów, j. dokumentacja wyłączeń z produkcji rolnej i leśnej, k. zbiory informacji zawarte w : - dokumentacji dotyczącej ewidencji miejscowości ulic i adresów, prowadzonej przez Urząd Gminy w Turośni Kościelnej; - ewidencji dróg publicznych: krajowych, wojewódzkich, powiatowych i gminnych, prowadzonych według właściwości przez: GDDKiA, Podlaski Wojewódzki Zarząd Dróg, Powiatowy Zarząd Dróg Starostwa Powiatowego w Białymstoku oraz Urząd Gminy w Turośni Kościelnej; - dokumentach dotyczących wód publicznych prowadzonych przez Wojewódzki Zarząd Melioracji i Urządzeń Wodnych w Białymstoku, - rejestrach prowadzonych przez jednostki statystyki publicznej. - rejestrze zabytków prowadzonym przez Wojewódzkiego Konserwatora Zabytków, na podstawie przepisów o ochronie dóbr kultury, analogowa mapa zasadnicza, w układzie "1965", wykonana na podstawie geodezyjnych pomiarów bezpośrednich, o częściowym pokryciu obszaru opracowania (tereny zabudowane), bieżąco aktualizowana; l. dotychczasowa baza ewidencyjnych danych opisowych dla wymienionych obrębów, zredagowana i prowadzona w środowisku oprogramowania EWOPIS, EwMapa,

6 m. numeryczna mapa dla obrębu Niewodnica Kościelna, n. analogowa mapa ewidencyjna dla obrębu Niewodnica Korycka, o. źródłami danych dotyczących ostatecznej redakcji treści ewidencyjnej mapy numerycznej będą: dane pomiarowe pozyskane w trakcie kompleksowej modernizacji ewidencji, dotyczące, przebiegu granic działek, aktualizacji przebiegu konturów użytków gruntowych oraz konturów budynków, materiały geodezyjne, przyjęte do państwowego zasobu geodezyjnego i kartograficznego, sporządzone przy zakładaniu lub odnawianiu ewidencji gruntów na podstawie poprzednio obowiązujących przepisów, nie zawsze odpowiadające wymaganym kryteriom dokładności, w takich przypadkach nie mogą być wykorzystywane jako materiał źródłowy, dla celów redakcji numerycznej mapy zasadniczej, a jedynie mogą one służyć jako materiał pomocniczy w procesie ustalania granic działek ewidencyjnych. Operaty jednostkowe do wykorzystania w procesie modernizacji można podzielić na dwie grupy, biorąc pod uwagę sposób ich wykonania: operaty sporządzone na podstawie pomiarów uzupełniających opartych na zidentyfikowanych granicach, do wykorzystania częściowego w procesie ustalania granic działek, operaty sporządzone na podstawie pomiarów uzupełniających opartych na osnowie poziomej III klasy lub na osnowie pomiarowej, do wykorzystania po analizie do zasilenia bazy danych mapy numerycznej. W ramach bieżącego prowadzenia operatu ewidencji gruntów, aktualizacji dotychczas podlegały: analogowa mapa zasadnicza i ewidencyjna mapa analogowa - obręb Niewodnica Korycka, numeryczna mapa prowadzona w systemie EwMapa - obręb Niewodnica Kościelna, baza ewidencyjnych danych opisowych. Dotychczasowa komputerowa baza danych opisowych dotycząca wyłącznie danych ewidencji gruntów, pierwotnie założona została w środowisku oprogramowania EGRUN, a następnie zaimportowana została do środowiska oprogramowania EWOPIS, zachowującym standard SWDE w zakresie eksportu danych ewidencji gruntów. Baza danych jest na bieżąco aktualizowana. Opisowe dane ewidencyjne, zawarte w bazie EWOPIS, pochodzą z operatów ewidencyjnych założonych na podstawie poprzednio obowiązujących przepisów oraz z bieżącej aktualizacji ewidencji gruntów. W obecnej bazie ewidencyjnych danych opisowych brak jest danych z zakresu ewidencji budynków i lokali. Dane ewidencyjne dotyczące podmiotów ewidencyjnych, jednostek organizacyjnych i organów wymagają uaktualnienia i dostosowania obecnych przepisów prawnych, z wykorzystaniem danych przekazanych przez system PESEL oraz danych pozyskanych od osób zainteresowanych w procesie modernizacji ewidencji. VII..Zasady wykonywania modernizacji kompleksowej ewidencji gruntów 1. Uzupełnienie i przeliczenie poziomej osnowy geodezyjnej Obecny stan punktów osnowy poziomej I, II, III klasy w obszarze opracowania nie jest wystarczający dla przeprowadzenia prac pomiarowych dotyczących modernizacji ewidencji gruntów i budynków. Na podstawie danych zarejestrowanych w zasobie geodezyjnym i kartograficznym należy dokonać inwentaryzacji punktów osnowy ( osnowa podstawowa, szczegółowa, pomiarowa). Odszukać w terenie punkty osnowy geodezyjnej, które w przeszłości wykorzystywane były do pomiaru stanu władania, przy czym szczególną uwagę zwrócić na punkty osnów ewidencyjnych (scaleniowych) - winny one równomiernie pokrywać opracowywany obiekt. W przypadkach stwierdzenia zniszczenia znaków naziemnych należy uzupełnić stabilizację. Należy podjąć prace pomiarowe mające na celu nawiązanie dotychczasowych osnów służących pracom ewidencyjnym ( w tym przede wszystkim osnowy

7 scaleniowej) do osnowy szczegółowej i pomiarowej w układzie "1965" i "2000". W tym celu należy dokonać analizy tych osnów w pierwotnym układzie współrzędnych, a następnie na ich podstawie dokonać ponownego obliczenia w układzie "1965" i "2000". Obliczenia ( wyrównanie ścisłe) należy dokonać, w dwóch grupach według kolejności rzędów (tak jak była ona obliczana pierwotnie) tj. najpierw pierwszy rząd, a następnie wszystkie pozostałe punkty. W sytuacji gdy na danym obszarze stwierdzi się brak punktów osnowy, należy doprojektować nowe, tak by równomiernie pokrywały teren i były przydatne do wykonania pomiarów w przyszłości. W takich przypadkach zastosować stabilizację znaków ściennych. Osnowie ściennej należy określić wysokości ( na krótkim ramieniu). Punkty odnalezione na gruncie, które nie zostaną włączone do osnowy pomiarowej należy pomierzyć jako punkty bliskie. Należy sporządzić szkic osnowy pomiarowej, który przed pomiarem osnowy, należy uzgodnić z Zamawiającym. Wynikami wyrównania punktów osnowy pomiarowej w układzie "1965" i "2000"zasilić Bank Osnów (dbf) oraz uzupełnić szkice przeglądowe osnów. Zaktualizowane i opracowane opisy topograficzne należy zeskanować i przekazać do zasobu w formacie tiff w katalogu KERG podkatalog nr pkt. Zaktualizowane i opracowane opisy topograficzne należy zeskanować i przekazać do zasobu w formacie tiff w katalogu KERG - podkatalog nr pkt. min. 250 dpi, kompresja CIT grupa 4, obraz monochromatyczny 1 bit, obraz winien być przycięty do ramki opisu. 2. Porządkowanie i aktualizacja danych dotyczących obiektów gruntowych, zawartych w dotychczasowym operacie ewidencyjnym. Przebieg granic poszczególnych obrębów należy poddać szczegółowemu przeglądowi i uzgodnieniu z granicami obrębów sąsiednich. Uzgodnieniu podlegają granice obrębów będących przedmiotem opracowania. Dane opisujące granice obrębów sąsiadujących muszą być ze sobą spójne. W przypadku braku, bądź sprzeczności danych opisujących granice obrębu, należy je ustalić w postępowaniu rozgraniczeniowym wszczętym z urzędu. Punkty te należy oznaczyć w bazie danych mapy numerycznej, zgodnie z 42 ust. 4 pkt. 4 instrukcji G-5 (errata do instrukcji). Do Wojewódzkiego Ośrodka Dokumentacji Geodezyjnej i Kartograficznej dane odnośnie granic jednostek administracyjnych należy przekazać w formie i zakresie z nim uzgodnionym. Badaniem należy objąć dwa pierwsze działy Ksiąg Wieczystych pod kątem wykorzystania pozyskanych danych do ustalenia przebiegu granic na gruncie. Załącznikiem graficznym opracowania będą opisy KW i Zd na warstwach numerycznych z zaznaczeniem zasięgu działek ujętych w poszczególnych księgach i zbiorach dokumentów. Zapisy zawarte w Księgach Wieczystych należy porównać z zapisami wykazanymi w operacie ewidencji gruntów. W przypadku stwierdzenia, że granice działek ewidencyjnych nie pokrywają się z granicami wykazanymi w Księgach Wieczystych, należy sporządzić dokumentację geodezyjno-kartograficzną w tym zakresie i przedłożyć organowi celem zajęcia stanowiska w sprawie. Dokonać szczegółowej analizy dokumentacji geodezyjnej z wykonanych dotychczas na opracowywanych obszarach prac, dotyczących założenia ewidencji gruntów na podstawie uprzednio obowiązujących przepisów, scaleń i wymian gruntów, podziałów, opracowań jednostkowych z zakresu podziałów działek, rozgraniczeń, opracowań do celów prawnych na potrzeby postępowań sądowych i administracyjnych zakończonych prawomocnymi orzeczeniami sądowymi lub ostatecznymi decyzjami administracyjnymi, pomiarów do uwłaszczeń, dokumentacji sporządzanej dla wywłaszczenia pasów drogowych oraz innych opracowań do celów prawnych, wskazując, jednocześnie zakres wykorzystania danej dokumentacji. W przypadkach stwierdzenia, że dana dokumentacja nie spełnia standardów technicznych, bądź jest niewiarygodna, na tą okoliczność należy sporządzić raport, w którym należy uzasadnić wyłączenie takiej dokumentacji z zasobu. Na podstawie ustaleń analizy należy dokonać inwentaryzacji znaków granicznych, utrwalonych na gruncie w następstwie wykonanych prac opisanych powyżej, jak również dokonać pomiaru ogrodzeń. Sporządzić z tych prac zestawienie porównawcze odszukanych i pomierzonych punktów granicznych i pomierzonych ogrodzeń z danymi dotyczącymi granic działek obliczonymi na podstawie dokumentacji zarejestrowanej w zasobie geodezyjnym.

8 W odniesieniu do odcinków granic gdzie brak jest dokumentacji zawierającej dane opisujące granice działek, bądź dane w niej zawarte są niewiarygodne lub nie odpowiadają obowiązującym standardom technicznym, należy ustalić takie granice na gruncie, a następnie dokonać ich pomiaru stosownie do postanowień 37, 38, 39 rozporządzenia w sprawie ewidencji gruntów i budynków. Z czynności tych należy sporządzić protokół. Czynności o których mowa powyżej należy przeprowadzić na gruncie z udziałem stron zainteresowanych, powiadomionych o ich terminie zgodnie z zasadą wynikającą z art. 32 ust.1 4 ustawy Prawo geodezyjne i kartograficzne. Należy przyjąć, że dane dotyczące przebiegu granic zawarte w dokumentacji przyjętej do zasobu geodezyjnego i kartograficznego, są wiarygodne jeżeli odpowiadają kryteriom opisanym w 64 instrukcji G-5, Dotyczy to punktów dla których: wykonano ustalenie i pomiar granicy w trybie przepisów 37, 38 rozporządzenia, wykonano ustalenie i pomiar granicy w ramach pomiarów jednostkowych, w oparciu o poziomą osnowę geodezyjną założona wg instrukcji technicznych G-1, G-4, współrzędne określono na podstawie danych pozyskanych z istniejących materiałów geodezyjnych. Wykorzystanie do opracowania szkiców oraz danych z operatów technicznych z zasobu geodezyjnego i kartograficznego winno zostać na nich odnotowane i potwierdzone, natomiast nr KERG operatu wraz z nazwiskiem Wykonawcy i datą pomiaru należy wprowadzić do bazy operatów w systemie EwMapa. Kopie szkiców podstawowych, na podstawie których przyjęto opisy granic dla poszczególnych działek oraz kopie protokołów z ustalenia i pomiaru granic w ramach pomiarów jednostkowych winny być zszyte w operacie technicznym. Ponadto należy sporządzić zestawienie szkiców podstawowych, podając dla każdej działki czerwonym kolorem numer szkicu, z którego wynika opis jej granic. W trakcie porządkowania dotychczasowej struktury działek ewidencyjnych, należy zwrócić szczególną uwagę na poprawną redakcję przebiegu granic działek, będących drogami publicznymi lub wewnętrznymi oraz wodami powierzchniowymi, w tym rowów melioracyjnych - w nawiązaniu do stanów prawnych tych nieruchomości oraz przepisów ustaw. W przypadkach zaistniałych rozbieżności w przebiegu granic działek będących wodami publicznymi, wykazanych w dotychczasowej ewidencji gruntów w stosunku do ich faktycznego przebiegu w terenie, należy dokonać ustalenia ich linii brzegowych w oparciu o przepisy art. 15 ust. 1 ustawy prawo wodne. W odniesieniu do dróg powiatowych należy ustalić czy nastąpiło zajęcie gruntów stanowiących własność osób fizycznych lub prawnych pod pas drogowy. Ustalenia takiego należy dokonać przy udziale Zamawiającego i przedstawiciela Powiatowego Zarządu Dróg w Białymstoku, a następnie dokonać pomiaru na gruncie ustalonych granic. Z przepisów art. 73 ustawy przepisy wprowadzające ustawy reformujące administrację publiczną, wynika, że nieruchomości pozostające w dniu 31 grudnia 1998 roku we władaniu Skarbu Państwa lub jednostek samorządu terytorialnego, nie stanowiące ich własności, a zajęte pod drogi publiczne, z dniem 1 stycznia 1999 roku stają się z mocy prawa własnością Skarbu Państwa lub właściwych jednostek samorządu terytorialnego.... Dla działek gdzie nastąpiło zajęcie gruntów pod pas drogi powiatowej, należy sporządzić dokumentację w 4 egz. w postaci wykazów zmian danych ewidencyjnych i mapy podziału. Wykazy zmian danych ewidencyjnych winny być sporządzony odrębnie dla każdej jednostki rejestrowej, natomiast mapa podziału może obejmować większy obszar, ale nie przekraczający formatu A-3 w skali 1:500. Dokumentacja ta posłuży do wydania decyzji potwierdzających własność na rzecz powiatu gruntów zajętych pod drogi. Przez obręb Niewodnica Korycka przebiega droga 1546B. W przypadku zwartych kompleksów gruntów Lasów Państwowych opracowaniem należy objąć wyłącznie ich granice zewnętrzne. Natomiast granice poszczególnych działek w tych kompleksach oraz użytki przyjąć z obowiązującej ewidencji gruntów 3. Przegląd i weryfikacja użytków gruntowych Przebieg granic użytków gruntowych i konturów klasyfikacyjnych zdigitalizować z map klasyfikacyjnych, uwzględniając przy tym dane opracowania wektoryzacja map katastralnych lub inne niezależne opracowania. Dokonać weryfikacji użytków gruntowych, a w szczególności w zakresie gruntów zadrzewionych i zakrzewionych oraz rowów, wód i dróg, stosownie do postanowień 67 i 68 rozporządzenia w sprawie ewidencji gruntów i budynków. Rowy, będące

9 szczegółowymi urządzeniami melioracyjnymi, znajdujące się w granicach nieruchomości gruntowych, stanowiące własność właścicieli tych nieruchomości, należy włączyć do obszarów działek, w których są urządzone. Omawiane rowy, jako użytki rolne należy oznaczyć zgodnie z aneksem 3 do instrukcji G-5, tj. zaliczyć do przylegających konturów klasyfikacyjnych. Budynkom podlegającym ewidencji, które występują w ewidencji gruntów i budynków na terenach wykazanych jako niezabudowane, należy określić i wykazać nowe zasięgi konturów terenów zabudowanych Zwrócić należy również uwagę, by oznaczenia konturów terenów zabudowanych odpowiadały funkcjom użytkowym zlokalizowanych na nich budynków. Ustalenie, czy są to grunty rolne zabudowane, czy też grunty zabudowane i zurbanizowane, musi wynikać ze stosownego uzgodnienia z organami podatkowymi gminy i być zgodne z funkcją budynku. Doprowadzić do zgodności część opisową z częścią kartograficzną w zakresie klas gruntów oraz użytków gruntowych. 4. Opracowanie numerycznej mapy zasadniczej w zakresie treści obligatoryjnej i fakultatywnej. Mapę zasadniczą w zakresie treści obligatoryjnej i fakultatywnej należy opracować w układzie Na kopiach mapy zasadniczej dokonać porównania mapy zasadniczej, w zakresie treści obligatoryjnej ze zwróceniem uwagi na usytuowanie szczegółów sytuacyjnych względem nowo ustalonych granic. Przy porównaniu zwrócić szczególną uwagę na usytuowanie budynków w stosunku do granic działek przecinających budynki oraz na atrybuty budowli, które stanowią treść mapy ewidencji gruntów i budynków, szczegółowo opisane w 63 rozporządzenia (2). W przypadku, gdy w trakcie porównania mapy z terenem zostanie stwierdzony brak budynku lub położenie budynku w terenie będzie inne od stanu wykazanego na mapie lub budynek będzie przecinał granicę, należy pomierzyć budynek ze wszystkimi elementami, wynikającymi z instrukcji G-4, instrukcji K-1 z 1998 roku oraz 63 rozporządzenia (2). Zebrane informacje o budynku zestawić w odpowiednich arkuszach. Współrzędne budynków, urządzeń nadziemnych, naziemnych i podziemnych należy obliczyć analitycznie wykorzystując dane zgromadzone w zasobie bądź dane uzyskane z przeprowadzonego pomiaru opisanego powyżej. Pomiarem należy również objąć budynki, które są wykazane na mapie zasadniczej, a w zasobie brak jest szkiców z ich pomiaru. W przypadku braku danych do obliczenia współrzędnych uzbrojenia technicznego terenu, treść do sporządzenia mapy numerycznej należy pozyskać poprzez digitalizację istniejących map zasadniczych. Przebieg granic użytków gruntowych i konturów klasyfikacyjnych zdigitalizować z map klasyfikacyjnych, uwzględniając przy tym inne niezależne opracowania. Treść fakultatywną do opracowania numerycznej mapy zasadniczej pozyskać poprzez digitalizację istniejących sekcji map zasadniczych analogowych. Mapy należy zeskanować z rozdz. min. 300 DPI, a następnie skalibrować modelem kalibracyjnym afinicznym w oparciu o współrzędne osnowy i punktów granicznych, a w przypadku braku współrzędnych osnowy i punktów granicznych wykorzystać siatkę kwadratów, w zależności od wyników przeprowadzonej uprzednio analizy. Z kalibracji Wykonawca powinien sporządzić raport. Średni błąd kalibracji nie powinien przekroczyć 0,1 mm w skali mapy. Po sporządzeniu numerycznej mapy należy powtórnie przeanalizować przypadki przecięcia budynków przez granice działek i pomierzyć te budynki. Wykorzystanie do opracowania numerycznego mapy zasadniczej szkiców oraz operatów z zasobu PODGiK winno zostać na nich odnotowane i potwierdzone, zaś numer operatu KERG wraz z nazwiskiem wykonawcy i datą pomiaru należy wprowadzić do bazy operatów w systemie EwMapa. Podobnie jak przy dokumentacji opisującej granice działek, w przypadku stwierdzenia, że dana dokumentacja nie spełnia standardów technicznych, bądź jest niewiarygodna, na tą okoliczność należy sporządzić raport, w którym należy uzasadnić wyłączenie takiej dokumentacji z zasobu. Wszystkie opracowania realizowane przez jednostki wykonawstwa geodezyjnego w trakcie realizacji umowy winne być skontrolowane co do poprawności wykonania, a baza zasilona danymi z opracowań (podziały, rozgraniczenia, pomiary sytuacyjno-wysokościowe). Fakt kontroli oraz

10 wprowadzenia danych do baz mapy numerycznej należy odnotować i potwierdzić na szkicach przekazywanych do PODGiK w Białymstoku. Budynki wraz z ich atrybutami zapisać jako obiekty. Redakcję mapy zasadniczej jak i ewidencyjnej przeprowadzić dla skali 1:500, z możliwością automatycznego jej utrzymania przy zmianie skali na 1:1000. Z opracowanych map wykreślić na papierze mapy weryfikacyjne w skali 1:1000.Podstawowym oprogramowaniem do założenia i aktualizacji numerycznej mapy zasadniczej będzie system EwMapa (wersja aktualna na dzień rozpoczęcia pracy). Tworzone w opracowaniu rozwarstwienie powinno być zgodne ze standardowym zestawem warstw dostarczonych wraz z systemem EwMapa. Ewentualne rozszerzenie zestawu warstw, a także szczegóły dotyczące redakcji map oraz konfiguracji obiektów należy uzgodnić z PODGiK w Białymstoku. Wykorzystując dane zawarte w zbiorach numerycznej mapy zasadniczej w zakresie: topologii połączeń punktów granicznych opisujących działki ewidencyjne, budynków wraz z ich atrybutami, osnowy poziomej, nazw ulic i cieków oraz przebiegu granic użytków gruntowych i konturów klasyfikacyjnych, należy wygenerować mapy ewidencji gruntów i budynków w układzie jednostkowym w skalach i kroju uzgodnionym z Zamawiającym. Edycję mapy ewidencyjnej należy wyplotować na folii. Jej treścią będą elementy wymienione w 28 rozporządzenia (2). Na podstawie danych pozyskanych z istniejących materiałów geodezyjnych oraz wykonanych pomiarów ( punkt 2 tegoż rozdz.) należy opracować numeryczny zarys pomiarowy. Jego treść będą stanowić: osnowa pozioma z opisem numeru, granice i numery działek, numery punktów granicznych, miary czołowe działek, nazwy ulic i cieków podstawowych. 5. Obliczenie pól powierzchni obiektów ewidencyjnych. Na podstawie danych zawartych w dokumentacji opisanej w pkt 2, bądź danych z pomiaru granic należy ponownie obliczyć powierzchnie działek z dokładnością do 0,0001 ha, za pomocą współrzędnych punktów określających przebieg linii granicznych w układzie W wyniku obliczenia powierzchni działek należy utworzyć dyskowe pliki tekstowe zawierające tabulogramy pełnych obliczeń powierzchni i zestawień powierzchni w poszczególnych arkuszach ewidencyjnych, które należy wydrukować i załączyć do operatu. Winny one zawierać obliczenia powierzchni działek wraz z czołówkami. Przed wykonaniem obliczeń należy sprawdzić topologie poszczególnych działek. Wszystkie nowo obliczone powierzchnie należy porównać z odpowiadającymi im powierzchniami wykazanymi w operacie ewidencji gruntów oraz w Księgach Wieczystych, wykonując na tą okoliczność zestawienia w formie tabeli jako wykaz porównawczy pól powierzchni działek (wg wzoru nr 11 Instrukcji G-5). Wykaz ten stanowić będzie podstawę oceny poprawności zredagowanych numerycznych opisów granic działek w bazie danych ewidencyjnej mapy numerycznej.w przypadkach stwierdzenia rozbieżności w powierzchniach, przekraczających wartości uzyskane ze wzoru 0,001P + 0,2 P oraz dla powierzchni obliczonych po raz pierwszy z dokładnością do ha w zmodernizowanej ewidencji ujawnia się powierzchnie działek nowowyliczone. W takich przypadkach powierzchnie klas gruntów i użytków gruntowych, po zaktualizowaniu, wyrównuje się do powierzchni ewidencyjnej. Działki te należy zobrazować za pomocą szrafury. Dla takich działek sporządzić wykazy zmian danych ewidencyjnych wg wzoru 25 Instrukcji G-5. W przypadkach pozostałych powierzchnie działek pozostawia się bez zmian. 6. Opracowanie danych ewidencyjnych budynków i lokali. 1. Należy dokonać porównania treści map z terenem w zakresie budynków. Wyniki porównania należy wykazać na wyplotach map ewidencyjnych, tworząc mapę wywiadu terenowego w następujący sposób: a) budynki podlegające ewidencji zgodnie z rozporządzeniem i instrukcją G-5 pozostają bez dodatkowych oznaczeń,

11 b) budynki istniejące na gruncie, a nie podlegające ewidencji wykazane na dotychczasowych mapach ewidencyjnych należy oznaczyć kolorem zielonym, c) zmiany w obrysach budynków oraz budynki, których nie ma na mapie ewidencyjnej a są w terenie, należy wykazać kolorem czerwonym, d) budynki, które zostały wyburzone należy skreślić na mapie kolorem czerwonym i wpisać słowo "wyburzony" (przekreślenie typu koperta), e) budynki, których powyżej 10% powierzchni lub powyżej 1m długości którejkolwiek ze ścian, jest wykazana na działce sąsiedniej należy przypisać do dwóch działek, przy tym przy działce stanowiącej własność osoby nie będącej właścicielem budynku nie należy wykazywać użytku "B" - tereny mieszkalne, bądź "B" na klasoużytku, tj. należy pozostawić dotychczasowy użytek gruntowy. 2a. W przypadku stwierdzenia, że budynki podlegające ewidencji, występują w ewidencji gruntów i budynków na terenach wykazanych jako niezabudowane, należy określić i wykazać nowe zasięgi konturów terenów zabudowanych. Należy przy tym zwrócić uwagę, by oznaczenia konturów terenów zabudowanych odpowiadały funkcjom użytkowym zlokalizowanych na nich budynków. Ustalenie, czy są to grunty rolne zabudowane, czy też grunty zabudowane i zurbanizowane, musi wynikać ze stosownego uzgodnienia z organami podatkowymi gminy i być zgodne z funkcją budynku. 2b. Dokonać weryfikacji użytków gruntowych, a w szczególności w zakresie gruntów zadrzewionych i zakrzewionych oraz rowów i dróg, stosownie do postanowień 67 i 68 rozporządzenia w sprawie ewidencji gruntów i budynków. 2c. Doprowadzić do zgodności część opisową z częścią kartograficzną w zakresie klas gruntów oraz użytków gruntowych. 3. Przeprowadzić oględziny budynków, z jednoczesnym pozyskaniem informacji od ich właścicieli, zarządców lub użytkowników, niezbędnych do wypełnienia arkuszy danych ewidencyjnych budynków i arkuszy danych ewidencyjnych lokali, zgodnie z Rozporządzeniem Ministra Rozwoju Regionalnego i Budownictwa w sprawie ewidencji gruntów i budynków oraz Instrukcją G-5 (karta Instrukcji technicznej G-5). 4. Dokonać pomiaru budynków objętych ewidencją budynków w następujących przypadkach: a) braku budynku na mapie ewidencyjnej, b) istnienia zmian w obrysie budynku (np. przebudowa, rozbudowa, częściowa rozbiórka), c) rozróżnienia funkcji budynku, d) przecinania budynku linią graniczną działki, e) nie odnalezienia w zasobie szkicu z pomiaru danego budynku. 5. Zanumerować w ramach obrębu wszystkie budynki podlegające ewidencji. 6. Sporządzić wykaz szkiców według następującego wzoru: LP. * 1 Numer ewidencyjny budynku Numer wykorzystanego szkicu polowego * numer szkicu polowego budynku wg numeracji Wykonawcy 7a. Dokonać obliczenia powierzchni zabudowy budynków w oparciu o współrzędne archiwalne wydane przez PODGiK oraz pozyskane w trakcie realizacji przedmiotowego zamówienia.

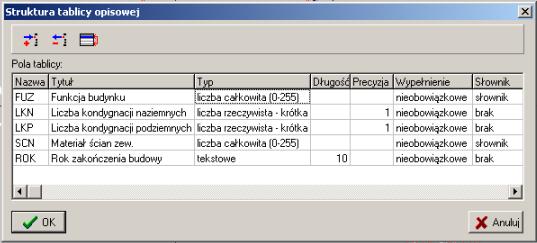

12 7b. W przypadku stwierdzenia błędów w obliczeniach powierzchni działek, należy ustalić przyczynę błędnych obliczeń i sporządzić na tę okoliczność wykazy zmian danych ewidencyjnych i zawrzeć w nich wyczerpujące wyjaśnienia przyczyn zmian w powierzchni. 8. W programie EWOPIS należy: a) utworzyć rejestr budynków, b) utworzyć rejestr lokali, c) utworzyć kartoteki budynków, d) utworzyć kartoteki lokali, e )zasilić rejestr gruntów nowymi użytkami gruntowymi. 9. Edycji opisu geometrycznego budynków dokonać w EWMAPIE w następujący sposób: a) przyziemia budynków umieszczać na podwarstwie nr 0 (BUD), liniowej warstwy BUDYNKI, b) wiaty umieszczać na podwarstwie nr 2 (BUW), liniowej warstwy BUDYNKI, c) cieplarnie umieszczać na podwarstwie nr 4 (CIE), liniowej warstwy BUDYNKI, d) obrysy podpór nawisów, wiat itp. umieszczać na podwarstwie nr 1 (BUI), liniowej warstwy BUDYNKI, e) symbole podpór nawisów, wiat itp. umieszczać na podwarstwie nr 1 ( BUJ), tekstowej warstwy BUDYNKI, f) zasięgi nawisów budynków umieszczać na podwarstwie nr 3 (BZN), liniowej warstwy BUDYNKI, g) atrybuty przeważająca funkcja budynku oraz numer najwyższej kondygnacji umieszczać jako jeden element tekstowy (np. m5) na podwarstwie nr 0 (BFN, BKN), tekstowej warstwy BUDYNKI, h) tekst ciepl. umieszczać na podwarstwie 3 (CIE), tekstowej warstwy BUDYNKI, i) numery ewidencyjne budynków umieszczać na podwarstwie nr 2 (BUS), tekstowej warstwy BUDYNKI j) numery adresowe umieszczać na podwarstwie nr 0 (NR ADR), tekstowej warstwy EADTD,.( 16 pkt 3, 4 oraz 86 pkt 6 instrukcji G5). Struktura warstw BUDYNKI: Struktura warstw BUDYNKI: Warstwa liniowa : BUDYNKI NR NAZWA PODWARSTWY PODWARSTWY 0 BUD Linia obrysu przyziemia 1 BUI Obrys podpory (słupa nośnego) podcienia, wiaty, galerii, przewodu 2 BUW Wiata, taras odkryty na podporach 3 BZN Zasięg nawisu budynku, budowli 4 CIE Cieplarnia, szklarnia Warstwa tekstowa: BUDYNKI NR NAZWA PODWARSTWY PODWARSTWY 0 BFN,BKN Przeważająca funkcja budynku, nr najwyższej kondygnacji 1 BUJ Symbol podpory (słupa nośnego) podcienia, wiaty, galerii, przewodu 2 BUS Symbol budynku, numer ewidencyjny budynku 3 CIE Etykieta f., ciepl. Numer ewidencyjny budynku oraz tekst przedstawiający jego przeważającą funkcję i numer najwyższej kondygnacji powinny posiadać ten sam punkt wstawienia. W ramach realizowanych prac należy uporządkować wszystkie warstwy dotyczące ewidencji budynków. Należy dokonać redakcji warstw EBTPO i EBUPO, która jest konieczna ze względu na przeniesienie niektórych z nich na warstwy BUDYNKI (cieplarnie i wiaty). Ponadto należy uporządkować warstwę tekstową EBUOA. Część opisów dotyczących obiektów budynków powinny być przeniesione na warstwę BUDYNKI lub BUD_INNE. Dodatkowo wszystkie elementy z warstw, które sąsiadują bezpośrednio z budynkami powinny zostać zredagowane jeżeli zmieniły się współrzędne załamań budynku, np. w wyniku nowego pomiaru. Nie dopuszcza się występowania tych samych

13 elementów na dwóch warstwach jednocześnie, np. cieplarni na warstwie BUDYNKI oraz na warstwie EBUPO. Wszystkie zredagowane warstwy (BUDYNKI, BUD_INNE, EBTPO, EBUPO, EBUOA) powinny zostać przekazane do PODGiK. Elementy tworzone przez wykonawcę powinny mieć przypisany operat z numerem KERG roboty, który zostanie założony w bazie operatów i wydany przez PODGiK w Białymstoku. Warstwa liniowa i tekstowa o nazwie BUDYNKI została stworzona w PODGiK w Białymstoku. Udostępnienie w/w warstwy możliwe jest drogą cyfrową w postaci plików nagranych na płycie CD lub poprzez Obszary spójne utworzone z elementów liniowych, które przedstawiają przyziemia budynków, cieplarnie lub wiaty należy połączyć w obiekty powierzchniowe klasy BUD. Każdy z obiektów BUD powinien posiadać identyfikator postaci X-Nr, gdzie X jest numerem obrębu, natomiast Nr numerem ewidencyjnym budynku ustalonym w postaci liczby naturalnej. Konfiguracja obiektów została stworzona w PODGiK w Białymstoku. Udostępnienie w/w konfiguracji budynków możliwe jest drogą cyfrową w postaci plików nagranych na płycie CD lub poprzez . Poniżej zamieszczono przykład wymaganej konfiguracji obiektów BUD. Budowa obiektu o kodzie BUD (plik opisy.txt):''bud'',6,''budynek'',''nr obrębu'',0,0,0,1,3,''fuz'',''lkn'',''scn'','' '' W trakcie tworzenia obiektu należy uzupełnić wszystkie pola w zakładkach : Dane podstawowe i Dane dodatkowe. UWAGA: w polu Pozyskanie dopuszcza się tylko wartości: z pomiaru oraz dygitalizacja z pierworysu. Wszystkie pola powinny zostać wypełnione zgodnie wartościami atrybutów budynku. Atrybuty z Danych podstawowych powinny być zgodne z atrybutami zapisanymi w zakładce Dane dodatkowe. Wymagana struktura tablicy danych opisowych (plik BUD.str ) zakładka Dane dodatkowe. Rysunek 1 Widok okna "Struktura tablicy opisowej. Budowa pliku BUD.str, który konfiguruje pola tablicy opisowej. [Pola] [FUZ - Słownik] [SCN - Słownik] FUZ= "Funkcja budynku",4 1= Mieszkalny 1= Mur LKN= LKP= "Liczba kondygnacji naziemnych",4 "Liczba kondygnacji podziemnych",4 2= Przemysłowy 3= Transportu i łączności 2= Drewno 3= Inne

14 SCN= ROK= "Materiał ścian zew.",4 "Rok zakończenia budowy",4 4= Handlowo-usługowy 5= Zbiorniki, silosy i budynki magazynowe 6= Biurowe 7= Opieki zdrowotnej 8= Oświaty, nauki, kultury oraz budynki sportowe 9= Produkcyjne, usługowe i gospodarcze dla rolnictwa 10= Inne 11. Budynki już nie istniejące w terenie, a wykazane na mapie numerycznej usunąć, a budynki istniejące na gruncie i mapie EGiB nie podlegające ewidencji wykazać na warstwie liniowej BUD_INNE, zaś ich funkcje na warstwie tekstowej BUD_INNE. Rozwarstwienie warstwy linowej BUD_INNE jest identyczne z warstwą EBUPP. Natomiast budowa warstwy tekstowej BUD_INNE jest taka sama jak warstwy EBUOA. Warstwa liniowa i tekstowa o nazwie BUD_INNE została stworzona w PODGiK w Białymstoku. Udostępnienie w/w warstwy możliwe jest drogą cyfrową w postaci plików nagranych na płycie CD lub poprzez . Obiekty związane z mapą ewidencyjną należy przyjąć zgodnie z tabelą: Kod Obiektu Typ Opis Typy pól Nazwa pola Uwagi JEW 6 Jednostka ewidencyjna - - Identyfikatorem obiektu jest numer jednostki OBR 6 Obręb ewidencyjny - - Identyfikatorem obiektu jest numer obrębu RST 6 Rejon statystyczny - - Identyfikatorem obiektu jest numer rejonu statystycznego DRP 6 Droga publiczna Tekst (17 znaków) Kategoria drogi: K-krajowa, W-wojewódzka, P-powiatowa, G-gminna Identyfikatorem obiektu jest numer drogi publicznej BUD 6 Budynek Trzy liczby Nazwa pola1=fuz, Nazwa pola2=lkn, Nazwa pola3=scn Identyfikatorem obiektu jest kolejny numer w obrębie 12. Zaktualizować zasięgi i opisy użytków gruntowych na odpowiednich warstwach mapy numerycznej. 7. Prace końcowe Z uzupełnionej bazy EWOPIS oraz EwMapa należy wyeksportować zintegrowany plik SWDE zawierający dane opisowe, działki, kontury klasyfikacyjne oraz obiekty budowlane. Plik ten

15 powinien być sprawdzony oprogramowaniem Użytki, Raporter. Wszystkie raporty z kontroli powinny być przekazane na płytach Zamawiającemu. Podstawowym oprogramowaniem do aktualizacji numerycznej mapy zasadniczej będzie system EwMapa (wersja aktualna na dzień rozpoczęcia pracy). Tworzone w opracowaniu rozwarstwienie powinno być zgodne ze standardowym zestawem warstw dostarczonych wraz z systemem EwMapa. Na podstawie danych z zasobu i pomiaru uzupełniającego należy utworzyć dyskowe pliki danych w formacie tekstowym, zawierające: wykazy współrzędnych punktów poziomych osnów geodezyjnych oraz punktów granicznych, wykaz połączeń punktów granicznych opisujących topologię każdej z działek, zbiór zawierający opisy konturów klasyfikacyjnych oraz użytków gruntowych, zbiór zawierający opis konturów budynków, zbiór utworzony na podstawie aktualizacji treści mapy zasadniczej, zbiór zawierający treść fakultatywną mapy zasadniczej, zbiory zawierające warstwy opisowe działek, budynków, ulic, użytków gruntowych, klas gruntów, itd. Ponadto należy przekazać w formacie *EVR skalibrowane rastry wszystkich map i opracowań graficznych wykorzystanych w trakcie opracowania. Podstawą odbioru przedmiotowych prac będą bazy w systemie EwMapa zgodne z częścią opisową EWOPIS WIN. W trakcie opracowania numerycznej mapy zasadniczej należy uwzględnić możliwości systemu EwMapa poprzez: autoryzację poszczególnych etapów opracowania, wykazanie w bazie "operaty" - wykonawcy operatu, daty opracowania, daty zmiany oraz nazwiska operatora dokonującego zmiany. Szczegółowe prace związane z kompleksową modernizacją operatu ewidencji gruntów i budynków oraz opracowaniem numerycznej mapy zasadniczej w zakresie treści obligatoryjnej i fakultatywnej, rozwarstwienie, a także konfigurację budynków jako obiektów należy uzgadniać z Zamawiającym, bądź z PODGiK w Białymstoku poprzez stosowne wpisy w dzienniku robót. VIII. Operat ewidencyjny. 1. W rezultacie prac modernizacyjnych powstanie operat ewidencyjny, którego częściami składowymi są: 1) operat geodezyjno-prawny, stanowiący zbiór dowodów, uzasadniających wpisy do komputerowej bazy danych ewidencyjnych, utworzony i skompletowany zgodnie z zasadami podanymi w instrukcji G-5, 2) operat opisowo-kartograficzny, stanowiący przedmiot wyłożenia, o którym mowa w pkt. IX warunków, zawierający komputerowe wydruki raportów podstawowych, w tym wydruk mapy ewidencyjnej. 3) bazy danych ewidencyjnych na nośniku komputerowym w formacie SWDE. 1. Operat opisowo-kartograficzny - raporty podstawowe: 1) rejestr gruntów, budynków i lokali 2) mapa ewidencji. Projekt operatu opisowo-kartograficznego będzie przedmiotem wyłożenia, o którym mowa w pkt. IX; w tym celu należy: 1) wydrukować i skompletować opisane w pkt. 2 raporty, 2) wyplotować na folii w jednym egz. mapę ewidencji gruntów, w kroju obrębowym, wg standardu podanego w 28 rozporządzenia,
