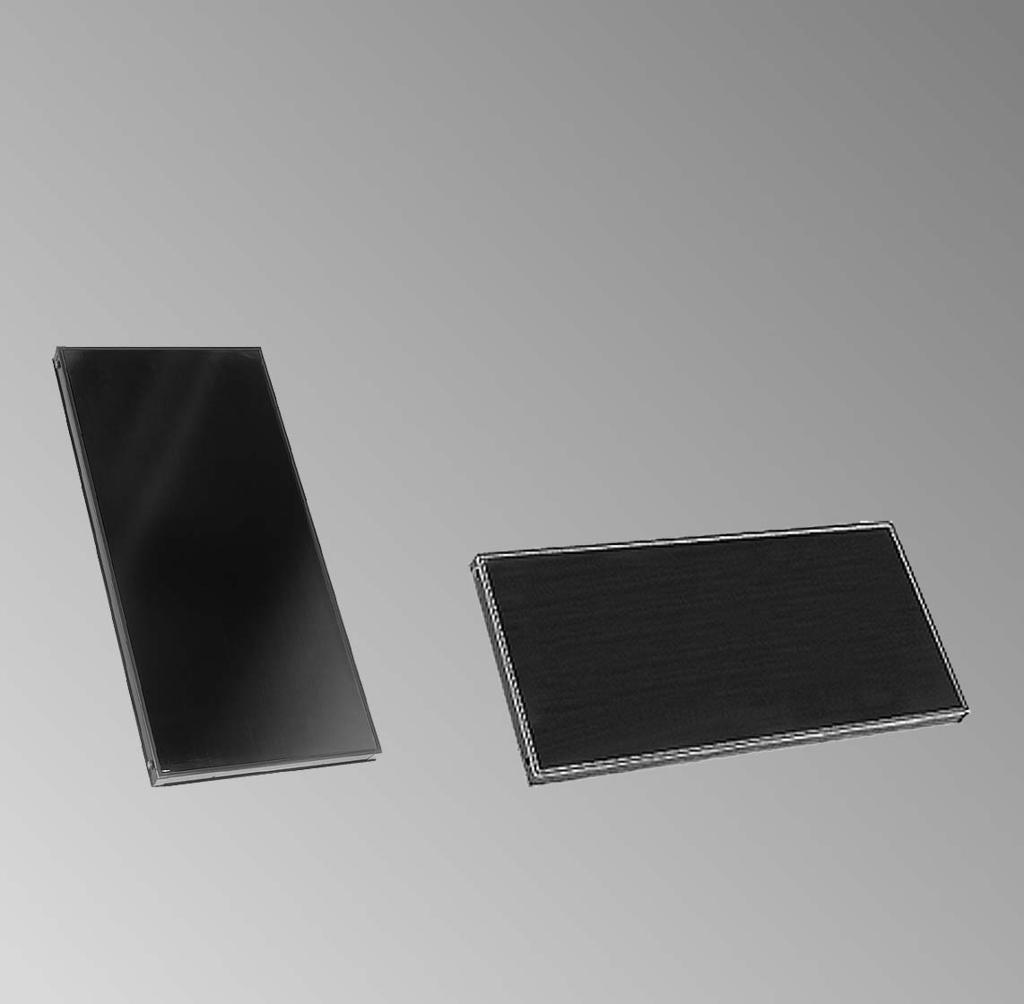

1 Instrukcja montażu dla wykwalifikowanego personelu VIESMANN Vitosol F Typ SV i SH Kolektor płaski do dachów płaskich i montażu wolnostojącego VITOSOL F 5/2007 Po montażu usunąć!

2 Wskazówki bezpieczeństwa Prosimy o dokładne przestrzeganie wskazówek bezpieczeństwa w celu wykluczenia ryzyka utraty zdrowia oraz powstania szkód materialnych. Objaśnienia do wskazówek bezpieczeństwa! Uwaga Ten znak ostrzega przed stratami materialnymi i zanieczyszczeniem środowiska. Wskazówka Tekst oznaczony słowem Wskazówka zawiera dodatkowe informacje. Przeznaczenie Niniejsza instrukcja skierowana jest wyłącznie do wykwalifikowanego personelu. & Prace przy instalacji gazowej może wykonywać wyłącznie instalator posiadający odpowiednie uprawnienia. & Pracenapodzespołach elektrycznych mogą być wykonywane tylko przez wykwalifikowany personel. Przepisy Podczaspracnależy przestrzegać & przepisów bezpieczeństwa i higieny pracy, & ustawowych przepisów o ochronie środowiska, & przepisów zrzeszeń zawodowoubezpieczeniowych, & stosownych przepisów bezpieczeństwa DIN, EN, DVGW, TRGI, TRF i VDE. a ÖNORM, EN, ÖVGW TR Gas, ÖVGW TRF i ÖVE c SEV, SUVA, SVGW, SVTI, SWKI i VKF Praceprzyinstalacji & Odłączyć instalację od napięcia elektrycznego (np. za pomocą oddzielnego bezpiecznika lub wyłącznika głównego) i sprawdzić jego brak w obwodach. & Zabezpieczyć instalację przed przypadkowym włączeniem. & Jeśli instalacja opalana jest gazem, zamknąć zawór odcinający gaz i zabezpieczyć przed przypadkowym otwarciem. 2

3 Spis treści Przygotowanie montażu... 4 Przebieg montażu Przegląd podzespołów... 5 Odstęp między rzędami kolektorów... 6 Montaż wsporników kolektorów, nastawa kąta pochylenia... 8 Montaż wolnostojący na konstrukcji wsporczej... 8 Montaż wolnostojący z obciążnikami wsuwanymi Montaż zestawu przyłączeniowego i czujnika temperatury cieczy w kolektorze Instalacja Uruchomienie i precyzyjna regulacja

4 Przygotowanie montażu Uziemienie i odgromnik instalacji solarnej System rurowy obiegu solarnego należy wdolnejczęści budynku podłączyć elektrycznie zgodnie z przepisami VDE. Przyłączenie instalacji kolektorowej do istniejącej lub nowo wykonanej instalacji odgromowej, jak i montaż uziemienia, mogą być wykonane tylko przez autoryzowany personel przy uwzględnieniu lokalnych warunków. 4

5 Przegląd podzespołów Typ a mm b mm SV SH Listwa wsporcza 2 Listwa podstawy 3 Listwa nastawcza dolna 4 Listwa nastawcza górna(2 częściowa) 5 Podkładka 7 8,4 mm 6 Nakrętka sześciokątna M8 7 Śruba z łbem sześciokątnym M8x20 8 Szyna(tylkododachówzwarstwą żwirową) 9 Element mocujący qp Kształtka zaciskowa qq Element łączący qw Element wzmacniający 5

6 Przegląd podzespołów (ciąg dalszy) Wyposażenie dodatkowe do pola kolektorów qe Rura łącząca qr Obejma profilowa Zestaw przyłączeniowy, w którego skład wchodzą: qr Obejma profilowa qt Rura przyłączeniowa qz Zaślepka qu Pierścieniowa złączka zaciskowa (kolanko) 7 22 mm, 90 qi Tuleja podporowa Wyposażenie dodatkowe instalacji solarnej qo Tuleja podporowa qo Pierścieniowa złączka zaciskowa (trójnik), 7 22 mm wp Tuleja zanurzeniowa wq Złączka mocująca ww Izolacja cieplna Odstęp między rzędami kolektorów W przypadku montażu rzędu kolektorów należy zachować odstęp z. Przykład: Typ SV Würzburg leży w przybliżeniu na równoleżniku 50 N. 6

7 Odstęp między rzędami kolektorów (ciąg dalszy) 1. Ustalić kąt padania promieni słonecznych β. Kąt ten powinien być tak dobrany, aby promienie słoneczne w południe dnia padały narzędy kolektorów nie zacieniając tylnego rzędu. W Niemczech kąt tenwynosiw zależności od szerokości geograficznej między 12 (Flensburg) a 20 (Freiburg). Kąt padania promieni słonecznych: 90 23,5 szerokość geograficzna (23,5 należy traktować jako stałą) 90 23,5 50 = 16,5 2. Obliczanie odstępu z: h = 2380 mm α =45 β =16,5 z Odstęp między rzędami kolektorów hwysokość kolektora α Kąt nachylenia kolektora β Kąt padania promieni słonecznych 7

8 Montaż wsporników kolektorów, nastawa kąta pochylenia 1. Skręcić listwę nastawczą z listwą podstawy. 2. Skręcić górną idolną część listy nastawczej, tak aby utworzyć potrzebny kąt nachylenia konstrukcji. Montaż wolnostojący na konstrukcji wsporczej 1. Należy uwzględnić maks. występujące obciążenie i odległość od krawędzi dachu dla podłoża wykonanego przez inwestora wg normy DIN Podstawę wykonaną przez inwestora zamontować pod kątem prostym oraz poziomo w stosunku do kierunku ustawienia kolektorów. 8

9 Montaż wolnostojący na konstrukcji wsporczej (ciąg dalszy) Typ x mm y mm SV SH Przykręcić listwy podstawy (wykorzystując jerównież jako szablony do nawierceń) dodolnej części konstrukcji. 9

10 Montaż wolnostojący na konstrukcji wsporczej (ciąg dalszy) 4. Przykręcić blachy mocujące na dole na wszystkie nakładane wsporniki, nie dokręcać jeszcze śrub. 5. Pomiędzy 2. i 3. listwą wsporczą oraz 4. i 5. itd. przykręcić element łączący do elementu mocującego. Dokręcić wszystkie śruby. 6. Co1do6kolektorówprzykręcić na skos dwie listwy wzmacniające. 7. W listwach mocujących wywiercić otwory 7 8,5 mm i uchwyty połączyć śrubowo. 8. Ustawić pierwszy kolektor w blachach mocujących i przesunąć do zagięciadystansublachyłączącej. Podczas montażu jednego kolektora ustalić dystans. Wskazówka Strona z tabliczką znamionową musi być w pierwszym i ostatnim kolektorze skierowana na zewnątrz. Tylko w jednym kolektorze należy wykonać orurowanie po stronie przeciwnej do tabliczki znamionowej. 9. Wskazówka Rury łączące nie mogą być uszkodzone. Wszystkie połączenia wtykowe (pierścienie samouszczelniające) wkolektorachmogą być smarowane tylko dołączonym do zestawu przyłączeniowego specjalnym smarem. Rury łączące wprowadzić do oporu w przyłącza kolektora. 10. Następny kolektor dosunąć ostrożniedozagięcia odstępu, wsunąć do oporu rury łączące. 11. Na wszystkich górnych nakładanych wspornikach zatrzasnąć kształtki zaciskowe w krawędzi kolektora. 12. Pomiędzy 2. i 3. listwą wsporczą oraz 4. i 5. itd. przykręcić do kształtek zaciskowych elementy łączące obrócone o Dokręcić wszystkie śruby. 10

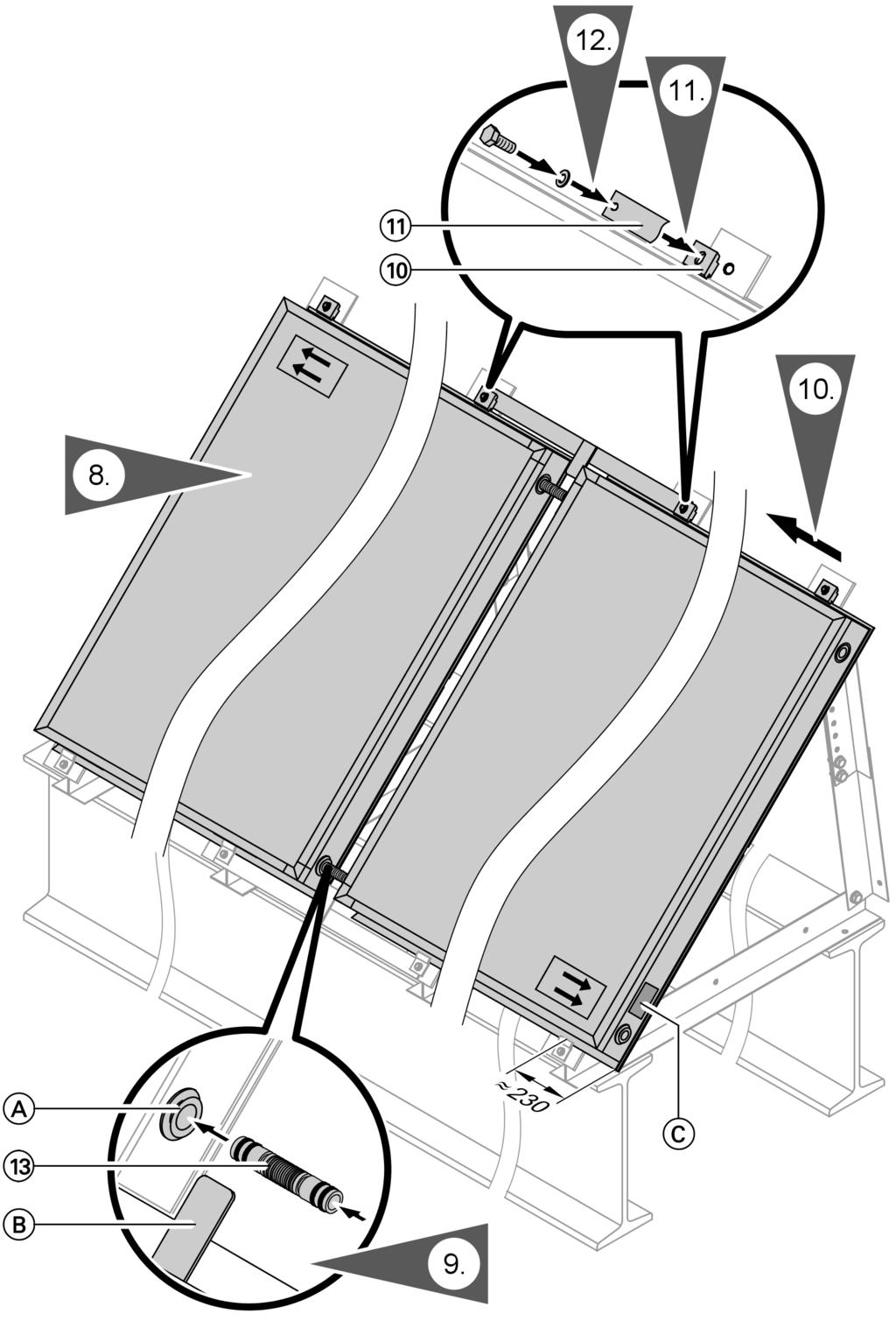

11 Montaż wolnostojący na konstrukcji wsporczej (ciąg dalszy) A Przyłącze kolektora B Element dystansowy C Tabliczka znamionowa 11

12 Montaż wolnostojący z obciążnikami wsuwanymi 1. Należy uwzględnić maks. występujące obciążenie i odległość od krawędzi dachu dla podłoża wykonanego przez inwestora wg normy DIN Miejsce ustawienia kolektorów oczyścić ze żwiru, wyłożyć powierzchnię ochronną matą budowlaną iułożyć na niej płyty betonowe. 12

13 Montaż wolnostojący z obciążnikami wsuwanymi (ciąg dalszy) Typ x mm y mm SV SH Przykręcić listwy podstawy (wykorzystując jerównieżjako szablony do nawierceń) dopłyt betonowych. 4. Przykręcić blachy mocujące na dole na wszystkie nakładane wsporniki, nie dokręcać jeszcze śrub. 5. Pomiędzy 2. i 3. listwą wsporczą oraz 4. i 5. itd. przykręcić element łączący do elementu mocującego. Dokręcić wszystkie śruby. 6. Przykręcić szyny między listwy podstawy. Wskazówka Przednie szyny mogą być przykręcone po środku pod kątem 25 i Wsunąć lub włożyć obciążenie (patrz tabele na stronie 16). 8. Co1do6kolektorówprzykręcić na skos dwie listwy wzmacniające. 13

14 Montaż wolnostojący z obciążnikami wsuwanymi (ciąg dalszy) A Obciążniki wsuwane 9. W listwach mocujących wywiercić otwory 7 8,5 mm i uchwyty połączyć śrubowo. 14

15 Montaż wolnostojący z obciążnikami wsuwanymi (ciąg dalszy) A Przyłącze kolektora B Element dystansowy C Tabliczka znamionowa 15

16 Montaż wolnostojący z obciążnikami wsuwanymi (ciąg dalszy) 10. Ustawić pierwszy kolektor w blachach mocujących i przesunąć do zagięciadystansublachyłączącej. Podczas montażu jednego kolektora ustalić dystans. Wskazówka Strona z tabliczką znamionową musi być w pierwszym i ostatnim kolektorze skierowana na zewnątrz. Tylko w jednym kolektorze należy wykonać orurowanie po stronie przeciwnej do tabliczki znamionowej. 11. Wskazówka Rury łączące nie mogą być uszkodzone. Wszystkie połączenia wtykowe (pierścienie samouszczelniające) wkolektorachmogą być smarowane tylko dołączonym do zestawu przyłączeniowego specjalnym smarem. Rury łączące wprowadzić do oporu w przyłącza kolektora. 12. Następny kolektor dosunąć ostrożniedozagięcia odstępu, wsunąć do oporu rury łączące. 13. Na wszystkich górnych nakładanych wspornikach zatrzasnąć kształtki zaciskowe w krawędzi kolektora. 14. Pomiędzy 2. i 3. listwą wsporczą oraz 4. i 5. itd. przykręcić do kształtek zaciskowych elementy łączące obrócone o Dokręcić wszystkie śruby. Typ SV (obliczenie według DIN /1986iDIN /1975) Zabezpieczenie przed przesuwaniem Zabezpieczenie przed oderwaniem Wysokość m < < montażu nad pow. gruntu Konieczny balast kg przy 25 Konieczny balast przy 45 kg

17 Montaż wolnostojący z obciążnikami wsuwanymi (ciąg dalszy) Typ SH (obliczenie według DIN /1986iDIN /1975) Zabezpieczenie przed przesuwaniem Zabezpieczenie przed oderwaniem Wysokość m < < montażu nad pow. gruntu Konieczny balast kg przy 25 Konieczny balast przy 45 kg Montaż zestawu przyłączeniowego i czujnika temperatury cieczy w kolektorze Aby zamontować pierścieniową złączkę zaciskową: & Wszystkie końcówki rur muszą być ścięte prostopadle i oczyszczone z zadziorów. & Nasunąć nakrętkę kołpakową i pierścień zaciskowy na rurę i lekko zwilżyć gwint olejem. & Wsunąć rurę do oporu w pierścieniową złączkę zaciskową. & Nakrętkę kołpakową przykręcić najpierw ręcznie, a następnie dokręcić kluczem płaskim o ¾ obrotu. Do pierścieniowych złączek zaciskowych nie stosować wyżarzanych rur miedzianych. 17

18 Montaż zestawu przyłączeniowego i czujnika... (ciąg dalszy) A Przyłącze zasilania B Przyłącze powrotu 1. Zatyczki wcisnąć do oporu i zabezpieczyć obejmami profilowymi. 2. Rury przyłączeniowe wcisnąć do oporu i zabezpieczyć obejmami profilowymi. 18 C Gniazdo kielichowe D Tabliczka znamionowa 3. Kolanko zamontować na przyłączu powrotu. 4. Trójnik zamontować na przyłączu zasilania.

19 Montaż zestawu przyłączeniowego i czujnika... (ciąg dalszy) 5. Wkręcić tuleję zanurzeniową wtrójnik; przytrzymać trójnik. 6. Do tulei zanurzeniowej wkręcić złączkę mocującą. 7. Czujnik temperatury cieczy w kolektorze wprowadzić do oporu do tulei zanurzeniowej i zabezpieczyć złączką mocującą. 8. W przewody rurowe instalacji solarnej włożyć tulejki podporowe. Wykonać połączenie między polem kolektorów i orurowaniem obiegu solarnego. 9. Zamontować izolację cieplną i skleić krawędzie cięcia. Instalacja! Uwaga Nieprawidłowo przeprowadzona instalacja może spowodować uszkodzenie kolektorów. W celach montażowych należy stosować złączki mosiężne (także mosiądz czerwony) i rury miedziane. Konopie można stosować tylko w połączeniu z materiałami uszczelniającymi odpornymi na ciśnienie i temperaturę (np. pasta solarna Viscotex firmy Locher, CH 9450 Altstätten). Nie chodzić po kolektorach! W kolektorze ani w jego pobliżu nie wykonywać prac lutowniczych! 1. Przewody należy ułożyć wtakisposób, aby zapewnić całkowite odpowietrzenie. W najwyższym miejscu zamontować przynajmniej jeden odpowietrznik z urządzeniem odcinającym. W dostępnym miejscu należy zamontować separator powietrza w rurze (patrz rys.). 2. Instalację wyposażyć zgodnie z normą EN w naczynie wzbiorcze, zawór bezpieczeństwa i pompę obiegową. 3. Naczynie wzbiorcze musi być dopuszczone wg normy DIN 4807 i zamontowane z pętlą termoizolacyjną. Przepony i uszczelki naczynia wzbiorczego i zaworu bezpieczeństwa muszą być dostosowane do czynnika grzewczego. Obliczanie ciśnienia wstępnego patrz instrukcja serwisowa Vitosol. 19

20 Instalacja (ciąg dalszy) 4. Podczas eksploatacji bez zestawu Solar Divicon należy stosować tylko zawory bezpieczeństwa przewidziane dla 120 C i maks. 6 bar oraz zawierające literę S (solar) w symbolu podzespołu. 5. Wykonać połączenia odporne na ciśnienie i temperaturę (przestrzegać maks. temperatury postojowej kolektora). A Kolektor B Zestaw pompowy Solar Divicon C Zbiornik D Naczynie wzbiorcze E Naczynie schładzające F Zawór odcinający G Napełnianie H Pompa ręczna do napełniania układu solarnego K Armatura do napełniania (F, G, L) L Spust M Separator powietrza N Pojemnościowy podgrzewacz wody O Regulator systemów solarnych P Odpowietrznik 20

21 Uruchomienie i precyzyjna regulacja Instrukcja serwisowa Vitosol F. 21

22 22
