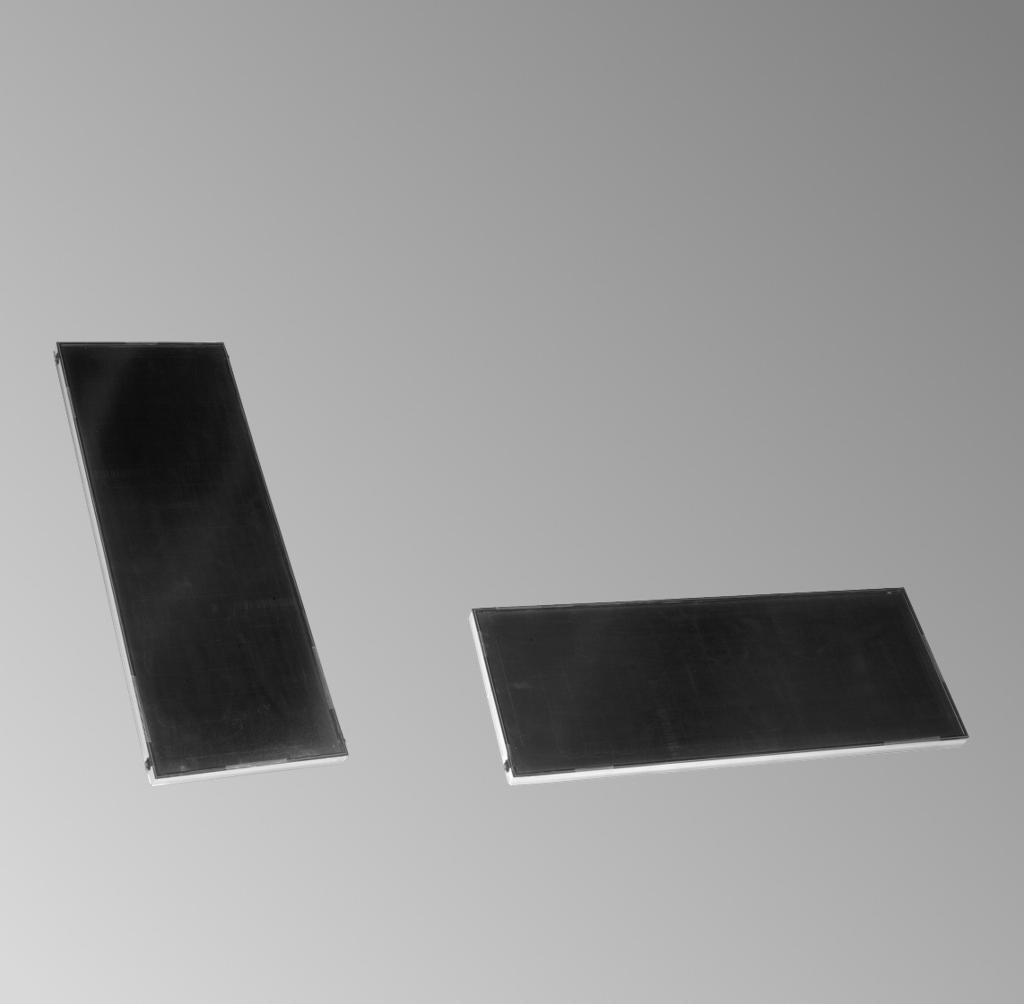

1 Instrukcja montażu dla wykwalifikowanego personelu VIESMANN Vitosol 050 Typ SV0 i SH0 Kolektor płaski dla dachów płaskich i montażu wolnostojącego VITOSOL 050 6/2005 Po montażu usunąć!

2 Wskazówki bezpieczeństwa Prosimy o dokładne przestrzeganie wskazówek bezpieczeństwa w celu wykluczenia ryzyka utraty zdrowia oraz powstania szkód materialnych. Objaśnienia do wskazówek bezpieczeństwa! Uwaga Ten znak ostrzega przed stratami materialnymi i zanieczyszczeniem środowiska. Wskazówka Tekst oznaczony słowem Wskazówka zawiera dodatkowe informacje. Przeznaczenie Niniejsza instrukcja skierowana jest wyłącznie do wykwalifikowanego personelu. & Prace przy instalacji gazowej może wykonywać wyłącznie instalator posiadający odpowiednie uprawnienia. & Pracenapodzespołach elektrycznych mogą być wykonywane tylko przez wykwalifikowany personel. Przepisy Podczaspracnależy przestrzegać & przepisów bezpieczeństwa i higieny pracy, & ustawowych przepisów o ochronie środowiska, & przepisów zrzeszeń zawodowoubezpieczeniowych, & stosownych przepisów bezpieczeństwa DIN, EN, DVGW, TRGI, TRF i VDE. a ÖNORM, EN, ÖVGW-TR Gas, ÖVGW-TRF i ÖVE c SEV, SUVA, SVGW, SVTI, SWKI i VKF Praceprzyinstalacji & Odłączyć instalację od napięcia elektrycznego (np. za pomocą oddzielnego bezpiecznika lub wyłącznika głównego) i sprawdzić jego brak w obwodach. & Zabezpieczyć instalację przed przypadkowym włączeniem. & Jeśli instalacja opalana jest gazem, zamknąć zawór odcinający gaz i zabezpieczyć przed przypadkowym otwarciem. 2

3 Spis treści Przygotowanie montażu Uziemienie i odgromnik instalacji solarnej... 4 Przebieg montażu Przegląd podzespołów... 5 Odstęp między rzędami kolektorów... 7 Montaż wsporników kolektorów, nastawa kąta pochylenia... 8 Montaż wolnostojący na konstrukcji wsporczej... 9 Montaż wolnostojący z obciążnikami wsuwanymi Montaż zestawu przyłączeniowego i czujnika temperatury cieczy w kolektorze Instalacja Uruchomienie i precyzyjna regulacja

4 Uziemienie i odgromnik instalacji solarnej System rurowy obiegu solarnego należy wdolnejczęści budynku podłączyć elektrycznie wg odpowiednich przepisów. Przyłączenie instalacji kolektorowej do istniejącej lub nowo wykonanej instalacji odgromowej, jak i montaż uziemienia, mogą być wykonane tylko przez autoryzowany personel przy uwzględnieniu lokalnych warunków. 4

5 Przegląd podzespołów Typ a mm b mm SV SH Listwa wsporcza 2 Listwa podstawy 3 Listwa nastawcza dolna 5

6 Przegląd podzespołów (ciąg dalszy) 4 Listwa nastawcza górna (2-częściowa) 5 Podkładka 7 8,4 mm 6 Nakrętka sześciokątna M 8 7 Śruba z łbem sześciokątnym 8x20 8 Szyna(tylkodladachówz warstwą żwirową) 9 Element mocujący qp Kształtka zaciskowa qq Element łączący qw Element wzmacniający Wyposażenie dodatkowe pola kolektorów qe Rura łącząca qr Obejma profilowa Zestaw przyłączeniowy, w którego skład wchodzą: qr Obejma profilowa qt Rura przyłączeniowa qz Zaślepka qu Pierścieniowa złączka zaciskowa (kolanko) 7 22 mm, 90 qi Tuleja podporowa Wyposażenie dodatkowe instalacji solarnej qo Tuleja podporowa qo Pierścieniowa złączka zaciskowa (trójnik), 7 22 mm wp Tuleja zanurzeniowa wq Złączka mocująca ww Izolacja cieplna 6

7 Odstęp między rzędami kolektorów W przypadku montażu rzędu kolektorów należy zachować odstęp z. Przykład: Typ SV0 Würzburg leży w przybliżeniu na równoleżniku 50 N. 1. Ustalić kąt β stosownie do położenia słońca. Kąt ten powinien być tak dobrany, aby promienie słoneczne w południe dnia padały narzędy kolektorów nie ścieniając tylnego rzędu. W Niemczech kąt tenleży wzależności od szerokości geograficznej od 12 (Flensburg) do 20 (Freiburg). Kąt położenia słońca: 90 23,5 szerokość geograficzna (23,5 należy traktować jako stałą) 90 23,5 50 = 16,5 2. Obliczanie odstępu z: h = 2385 mm α =45 β =16,5 z Odstęp między rzędami kolektorów h Wysokość kolektora 7

8 Odstęp między rzędami kolektorów (ciąg dalszy) α Kąt nachylenia kolektora β Kąt położenia słońca Montaż wsporników kolektorów, nastawa kąta pochylenia 1. Skręcić listwę nastawczą z listwą podstawy. 2. Skręcić górną idolną część listy nastawczej, tak aby utworzyć potrzebny kąt nachylenia konstrukcji. 8

9 Montaż wolnostojący na konstrukcji wsporczej 1. Należy uwzględnić maks. występujące obciążenie i odległość od krawędzi dachu dla podłoża wykonanego przez inwestora wg normy DIN Podstawę wykonaną przez inwestora zamontować pod kątem prostym oraz poziomo w stosunku do kierunku ustawienia kolektorów. 9

10 Montaż wolnostojący na konstrukcji wsporczej (ciąg dalszy) Typ x mm y mm SV SH Przykręcić listwy podstawy (wykorzystując jerównieżjako szablony do nawierceń) dodolnej części konstrukcji. 4. Przykręcić elementy mocujące na listwy wsporcze; nie dokręcać jeszcze śrub. 5. Pomiędzy 2. i 3. listwą wsporczą oraz 4. i 5. itd. przykręcić element łączący do elementu mocującego. Dokręcić wszystkie śruby. 6. Co1do6kolektorówprzykręcić na skos dwie listwy wzmacniające. 10

11 Montaż wolnostojący na konstrukcji wsporczej (ciąg dalszy) A Przyłącze kolektora 11

12 Montaż wolnostojący na konstrukcji wsporczej (ciąg dalszy) B Element dystansowy C Tabliczka znamionowa 7. Pierwszy kolektor umieścić w odpowiednich miejscach na elemencie mocującym i łączącym (ok.232mmodzewnętrznej krawędzi listwy) i dosunąć do elementu dystansowego (na elemencie łączącym). Wskazówka Strona z tabliczką znamionową musi być w pierwszym i ostatnim kolektorze skierowana do zewnątrz. Przy tylko jednym kolektorze należy wykonać orurowanie po przeciwnej stronie tabliczki znamionowej. 8. Wskazówka Rury łączące nie mogą być uszkodzone. Wszystkie połączenia wtykowe (pierścienie samouszczelniające) wkolektorachmogą być smarowane tylko dołączonym do zestawu przyłączeniowego specjalnym smarem. Rury łączące wprowadzić do oporu w przyłącza kolektora. 9. Następny kolektor zamocować i ostrożnie dosunąć do elementu dystansowego, wsunąć do oporu rury łączące. 10. Na wszystkich listwach wsporczych zatrzasnąć na górze kształtki zaciskowe w krawędzi kolektora. 11. Pomiędzy 2. i 3. listwą wsporczą oraz 4. i 5. itd. przykręcić do kształtek zaciskowych elementy łączące obrócone o Dokręcić wszystkie śruby. Montaż wolnostojący z obciążnikami wsuwanymi Należy uwzględnić maks. występujące obciążenie i odległość od krawędzi dachu dla podłoża wykonanego przez inwestora wg normy DIN Miejsce ustawienia kolektorów oczyścić ze żwiru, wyłożyć powierzchnię ochronną matą budowlaną iułożyć na niej płyty betonowe.

13 Montaż wolnostojący z obciążnikami wsuwanymi (ciąg dalszy) Typ x mm y mm SV SH Przykręcić listwy podstawy (wykorzystując jerównieżjako szablony do nawierceń) dopłyt betonowych. 4. Przykręcić elementy mocujące na listwy wsporcze; nie dokręcać jeszcze śrub. 5. Pomiędzy 2. i 3. listwą wsporczą oraz 4. i 5. itd. przykręcić element łączący do elementu mocującego. Dokręcić wszystkie śruby. 13

14 Montaż wolnostojący z obciążnikami wsuwanymi (ciąg dalszy) 6. Przykręcić szyny między listwy podstawy. Wskazówka Przednie szyny mogą być przykręcone po środku pod kątem 25 i Wsunąć lub włożyć obciążenie (patrz tabele na stronie 17). 8. Co1do6kolektorówprzykręcić na skos dwie listwy wzmacniające. 14

15 Montaż wolnostojący z obciążnikami wsuwanymi (ciąg dalszy) A Przyłącze kolektora 15

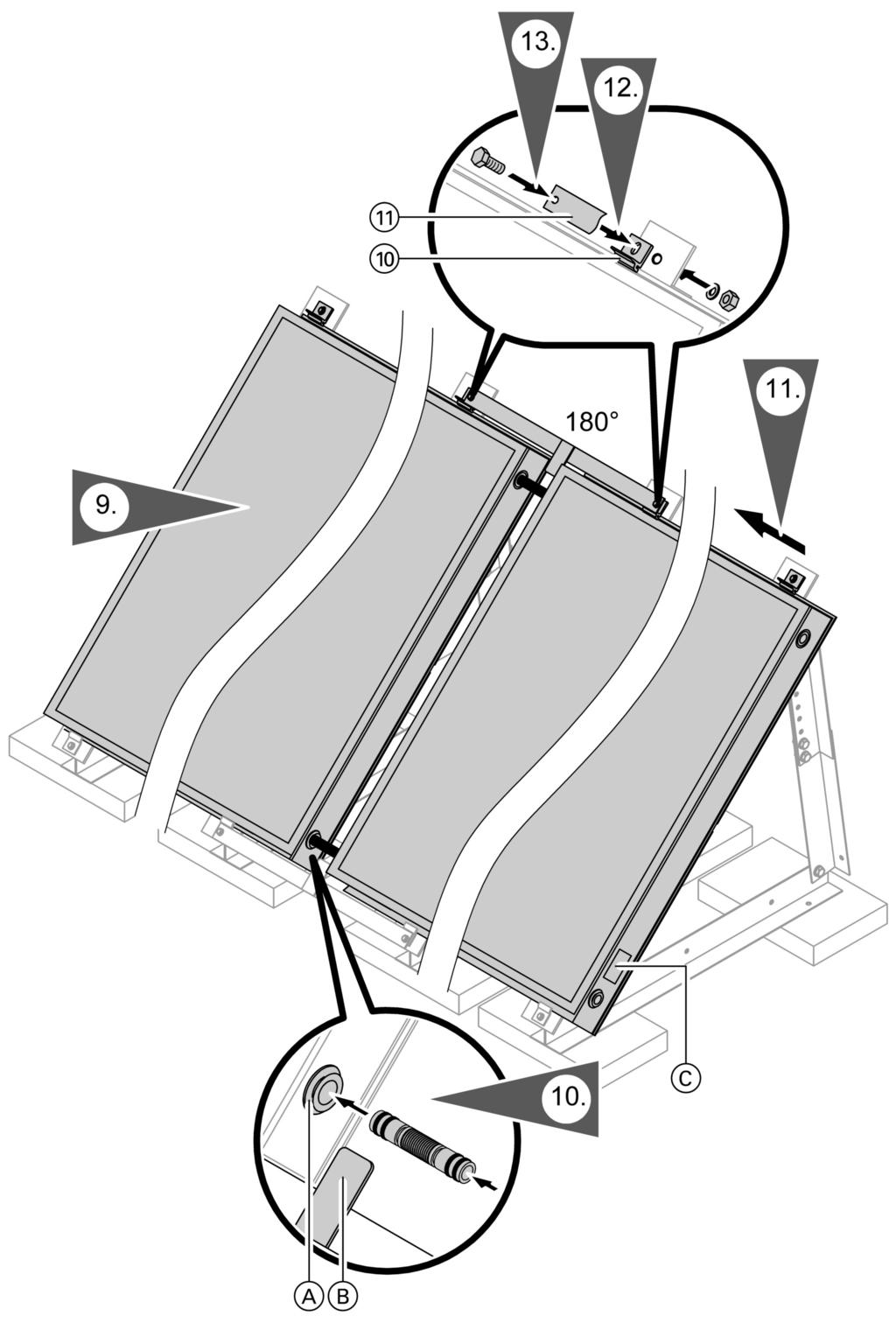

16 Montaż wolnostojący z obciążnikami wsuwanymi (ciąg dalszy) B Element dystansowy C Tabliczka znamionowa 9. Pierwszy kolektor umieścić w odpowiednich miejscach na elemencie mocującym i łączącym (ok.232mmodzewnętrznej krawędzi listwy) i dosunąć do elementu dystansowego (na elemencie łączącym). Wskazówka Strona z tabliczką znamionową musi być w pierwszym i ostatnim kolektorze skierowana do zewnątrz. Przy tylko jednym kolektorze należy wykonać orurowanie po przeciwnej stronie tabliczki znamionowej. 11. Następny kolektor zamocować i ostrożnie dosunąć do elementu dystansowego, wsunąć do oporu rury łączące. 12. Na wszystkich listwach wsporczych zatrzasnąć na górze kształtki zaciskowe w krawędzi kolektora. 13. Zwischen 2. und 3. Pomiędzy 2. i 3. listwą wsporczą oraz 4. i 5. itd. przykręcić na kształtkach zaciskowych elementy łączące obrócone o Dokręcić wszystkie śruby. 10. Wskazówka Rury łączące nie mogą być uszkodzone. Wszystkie połączenia wtykowe (pierścienie samouszczelniające) wkolektorachmogą być smarowane tylko dołączonym do zestawu przyłączeniowego specjalnym smarem. Rury łączące wprowadzić do oporu w przyłącza kolektora. Typ SV0 Wysokość montażu nad pow. gruntu Konieczny balast przy 25 Zabezpieczenie przed zsuwaniem Zabezpieczenie przed oderwaniem m < < kg

17 Montaż wolnostojący z obciążnikami wsuwanymi (ciąg dalszy) Konieczny balast przy 45 Zabezpieczenie przed zsuwaniem Zabezpieczenie przed oderwaniem kg Typ SH0 Wysokość montażu nad pow. gruntu Konieczny balast przy 25 Konieczny balast przy 45 Zabezpieczenie przed zsuwaniem Zabezpieczenie przed oderwaniem m < < kg kg Montaż zestawu przyłączeniowego i czujnika temperatury cieczy w kolektorze W celu montażu pierścieniowej złączki zaciskowej: & Wszystkie końcówki rur muszą być ścięte prostopadle i oczyszczone z zadziorów. & Nasunąć nakrętkę kołpakową i pierścień zaciskowy na rurę i lekko nawilżyć gwint olejem. & Wsunąć rurę do oporu w pierścieniową złączkę zaciskową. & Nakrętkę kołpakową przykręcić najpierw ręcznie, a następnie dokręcić kluczem płaskim o ¾ obrotu. Do pierścieniowej złączki zaciskowej nie stosować wyżarzonych rur miedzianych. 17

18 Montaż zestawu przyłączeniowego i czujnika... (ciąg dalszy) A Tabliczka znamionowa 1. Zatyczki wcisnąć do oporu i zabezpieczyć obejmami profilowymi. 2. Rury przyłączeniowe wcisnąć do oporu i zabezpieczyć obejmami profilowymi. 18 B Gniazdo kielichowe 3. Kolanko zamontować na przyłączu powrotu. 4. Trójnik zamontować na przyłączu zasilania.

19 Montaż zestawu przyłączeniowego i czujnika... (ciąg dalszy) 5. Wkręcić tuleję zanurzeniową wtrójnik; kontrując go. 6. W tuleję zanurzeniową wkręcić złączkę mocującą. 7. Czujnik temperatury cieczy w kolektorze wprowadzić do oporu w tuleję zanurzeniową i zabezpieczyć złączką mocującą. 8. W przewody rurowe instalacji solarnej włożyć tulejki podporowe. Wykonać połączenie między polem kolektorów i orurowaniem obiegu solarnego. 9. Zamontować izolację cieplną i skleić krawędzie cięcia. Instalacja! Uwaga Nieprawidłowo przeprowadzona instalacja może spowodować uszkodzenie kolektorów. W celach montażowych należy stosować złączki mosiężne (także mosiądz czerwony) i rury miedziane. Konopie można stosować tylko w połączeniu z materiałami uszczelniającymi odpornymi na ciśnienie i temperaturę (np. pasta solarna Viscotex firmy Locher, CH-9450 Altstätten). Nie chodzić po kolektorach! W kolektorze ani w jego pobliżu nie wykonywać prac lutowniczych! 19

20 Instalacja (ciąg dalszy) A Kolektor B Zestaw pompowy Solar-Divicon C Zbiornik D Naczynie wzbiorcze E Naczynie schładzające (jeżeli to konieczne) F Zawór odcinający G Napełnianie H Pompa ręczna do napełniania układu solarnego K Armatura do napełniania (F, G, H) L Spust M Separator powietrza N Pojemnościowy podgrzewacz c.w. u. O Regulator solarny P Odpowietrznik 20

21 Instalacja (ciąg dalszy) 1. Przewody należy ułożyć wtakisposób, aby zapewnić całkowite odpowietrzenie. W najwyższym miejscu zamontować przynajmniej jeden odpowietrznik z urządzeniem odcinającym. W łatwo dostępnym miejscu należy na rurze zamontować separator powietrza (patrz rysunek na stronie 20). 2. Instalację wyposażyć zgodnie z normą EN w naczynie wzbiorcze, zawór bezpieczeństwa i pompę obiegową. 3. Naczynie wzbiorcze musi być dopuszczone wg normy DIN 4807 i zamontowane z pętlą termoizolacyjną. Przepony i uszczelki naczynia wzbiorczego i zaworu bezpieczeństwa muszą być dostosowane do czynnika grzewczego. Obliczanie ciśnienia wstępnego patrz instrukcja serwisowa Vitosol. 4. Podczas eksploatacji bez zestawu Solar-Divicon należy stosować tylko zawory bezpieczeństwa przewidziane dla 120 C i maks. 6 bar oraz zawierające literę S (solar) w symbolu podzespołu. 5. Wykonać połączenia odporne na ciśnienie i temperaturę (przestrzegać maks. temperatury postojowej kolektora). Uruchomienie i precyzyjna regulacja Uruchomienie instalacji solarnej patrz instrukcja serwisowa Vitosol. 21

22 22

23 23

24 Wydrukowano na papierze ekologicznym, wybielonym i wolnym od chloru Viessmann Sp. z o.o Wrocław, ul. Karkonoska 65 tel.: (071) faks:(071) Zmiany techniczne zastrzeżone! 24
