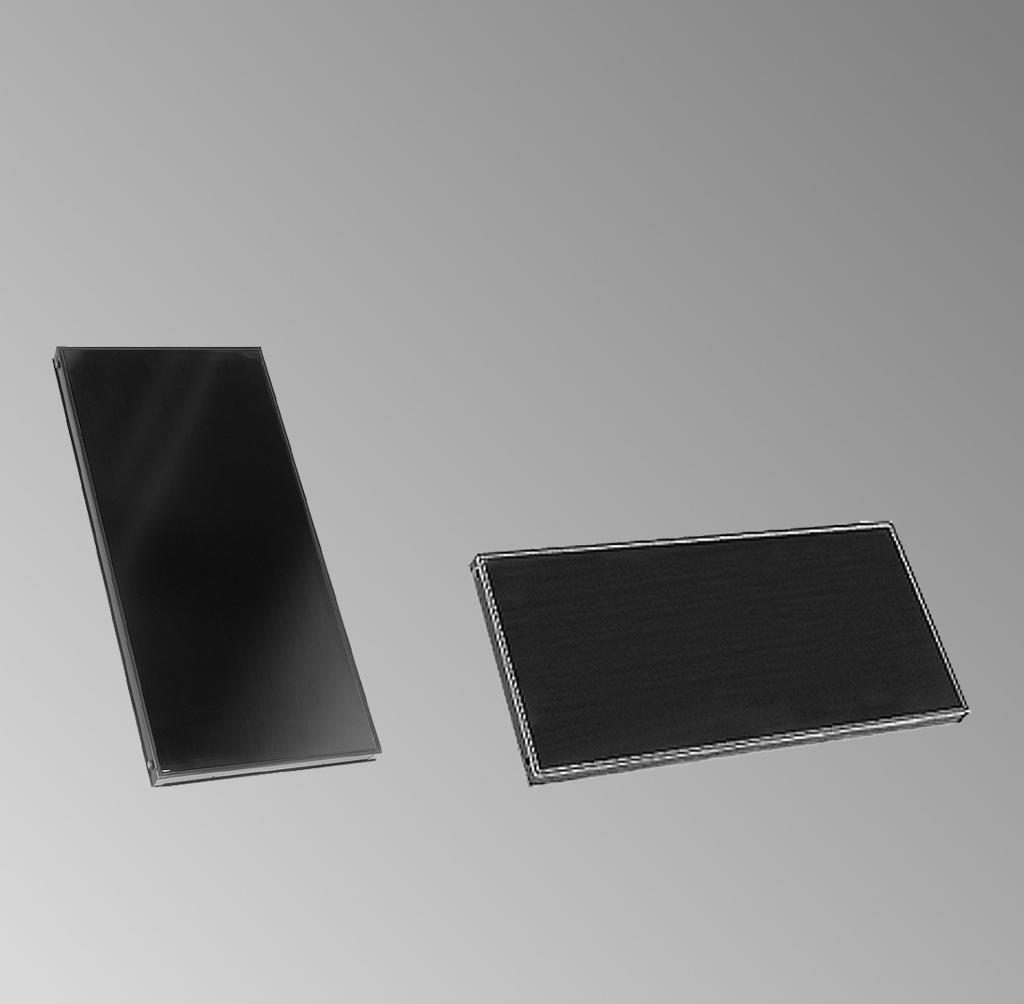

1 Instrukcja montażu dla wykwalifikowanego personelu VIESMANN Vitosol 100 Typ SV1 i SH1 Kolektor płaski dla dachów płaskich i montażu wolnostojącego VITOSOL 100 6/2005 Po montażu usunąć!

2 Wskazówki bezpieczeństwa Prosimy o dokładne przestrzeganie wskazówek bezpieczeństwa w celu wykluczenia ryzyka utraty zdrowia oraz powstania szkód materialnych. Objaśnienia do wskazówek bezpieczeństwa! Uwaga Ten znak ostrzega przed stratami materialnymi i zanieczyszczeniem środowiska. Wskazówka Tekst oznaczony słowem Wskazówka zawiera dodatkowe informacje. Przeznaczenie Niniejsza instrukcja skierowana jest wyłącznie do wykwalifikowanego personelu. & Prace przy instalacji gazowej może wykonywać wyłącznie instalator posiadający odpowiednie uprawnienia zakładu gazowniczego. & Pracenapodzespołach elektrycznych mogą być wykonywane tylko przez wykwalifikowany personel. Przepisy Podczaspracnależy przestrzegać & przepisów bezpieczeństwa i higieny pracy, & ustawowych przepisów o ochronie środowiska, & przepisów zrzeszeń zawodowoubezpieczeniowych, & stosownych europejskich, krajowych i branżowych przepisów bezpieczeństwa. a ÖNORM, EN, ÖVGW-TR Gas, ÖVGW-TRF i ÖVE c SEV, SUVA, SVGW, SVTI, SWKI i VKF Praceprzyinstalacji & Odłączyć instalację od napięcia elektrycznego (np. za pomocą oddzielnego bezpiecznika lub wyłącznika głównego) i sprawdzić jego brak w obwodach. & Zabezpieczyć instalację przed przypadkowym włączeniem. & Jeśli instalacja opalana jest gazem, zamknąć zawór odcinający gaz i zabezpieczyć przed przypadkowym otwarciem. 2

3 Spis treści Przygotowanie montażu Uziemienie i odgromnik instalacji solarnej... 4 Przebieg montażu Przegląd podzespołów... 5 Ustalanie odległości między szeregami kolektorów... 6 Montaż wsporników kolektorów, nastawianie kąta pochylenia... 8 Montaż wolnostojący na konstrukcji wsporczej... 8 Montaż wolnostojący z obciążnikami wsuwanymi Montaż zestawu przyłączeniowego i czujnika temperatury cieczy w kolektorze Instalacja Uruchomienie i precyzyjna regulacja

4 Uziemienie i odgromnik instalacji solarnej System rurowy obiegu solarnego należy wdolnejczęści budynku podłączyć elektrycznie wg odpowiednich przepisów. Przyłączenie instalacji kolektorowej do istniejącej lub nowo wykonanej instalacji odgromowej, jak i montaż lokalnego uziemienia mogą być wykonane tylko przez autoryzowany personel przy uwzględnieniu lokalnych warunków. 4

5 Przegląd podzespołów Typ a mm b mm SV SH Wspornik nakładany 2 Podpora 3 Wspornik nastawczy dolny 4 Wspornik nastawczy górny (2- częściowy) 5 Podkładka 7 8,4 mm 6 Nakrętka sześciokątna M 8 7 Śruba z łbem sześciokątnym 8x20 8 Szyna wsporcza (tylko dla dachów z warstwą żwirową) 9 Blacha mocująca qp Kształtka zaciskowa qq Blacha łącząca qw Przesmyk łączący 5

6 Przegląd podzespołów (ciąg dalszy) Wyposażenie dodatkowe pola kolektorów qe Rura łącząca qr Obejma profilowa Zestaw przyłączeniowy, elementy składowe: qr Obejma profilowa qt Rura przyłączeniowa qz Korek qu Pierścieniowa złączka zaciskowa (kolanko) 7 22 mm, 90 qi Tuleja podporowa Wyposażenie dodatkowe instalacji solarnej qo Tuleja podporowa qo Pierścieniowa złączka zaciskowa (trójnik), 7 22 mm wp Tuleja zanurzeniowa wq Złączka mocująca ww Izolacja cieplna Ustalanie odległości między szeregami kolektorów W przypadku montażu szeregów kolektorów należy zachować wymiar Z. Przykład: Typ SV1 Würzburg leży w przybliżeniu na równoleżniku 50 N. 6

7 Ustalanie odległości między szeregami... (ciąg dalszy) 1. Ustalić kąt β stosownie do położenia słońca. Kąt ten powinien być tak dobrany, aby promienie słoneczne w południe dnia padały narzędy kolektorów nie ocieniając tylnego rzędu. WPolscekąt ten wynosi w zależności od szerokości geograficznej od 13 do 16. Kąt położenia słońca: 90 23,5 szerokość geograficzna (23,5 należy traktować jako stałą) 90 23,5 50 = 16,5 2. Obliczanie wymiaru Z: h = 2385 mm α =45 β =16,5 z Odstęp między rzędami kolektorów hwysokość kolektora α Kąt nachylenia kolektora β Kąt położenia słońca 7

8 Montaż wsporników kolektorów, nastawianie kąta pochylenia 1. Skręcić wsporniki nastawcze z podporami. 2. Skręcić górne i dolne wsporniki nastawcze zgodnie z wymaganym kątem pochylenia. Montaż wolnostojący na konstrukcji wsporczej 1. Należy uwzględnić maks. występujące obciążenie i odległość od krawędzi dachu dla podłoża wykonanego przez inwestora wg normy DIN Zamontować pod kątem prostym podstawę wykonaną przez inwestora oraz poziomo w stosunku do kierunku ustawienia kolektorów. 8

9 Montaż wolnostojący na konstrukcji wsporczej (ciąg dalszy) Typ x mm y mm SV SH Przykręcić podpory (stosować jako szablony do wykonywania nawierceń) do dolnej konstrukcji. 9

10 Montaż wolnostojący na konstrukcji wsporczej (ciąg dalszy) 4. Przykręcić blachy mocujące na dole na wszystkie nakładane wsporniki, nie dokręcać jeszcze śrub. 6. Co1do6kolektorówprzykręcić do wsporników nastawczych poprzeczenie obok siebie dwa przesmyki łączące. 5. Do blach mocujących między 2. i 3. wspornikiem, 4. i 5. itd. przykręcić blachy łączące. Dokręcić wszystkie śruby. 10

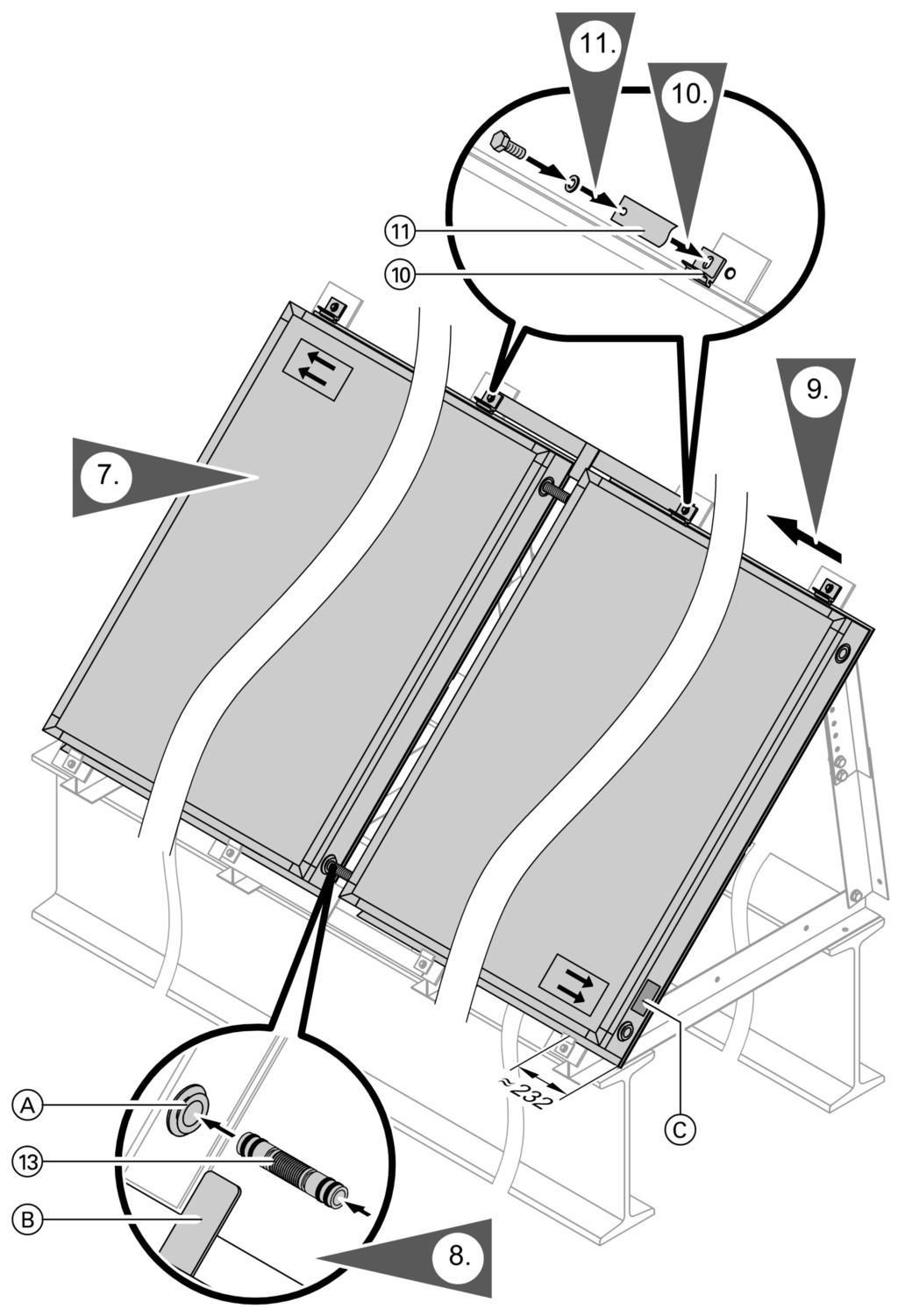

11 Montaż wolnostojący na konstrukcji wsporczej (ciąg dalszy) A Przyłącze kolektora B Zagięcie odstępu C Tabliczka znamionowa 11

12 Montaż wolnostojący na konstrukcji wsporczej (ciąg dalszy) 7. Ustawić pierwszy kolektor w blachach mocujących i przesunąć do zagięciadystansublachyłączącej. Podczas montażu jednego kolektora ustalić dystans. Wskazówka Strona z tabliczką znamionową musi być w pierwszym i ostatnim kolektorze skierowana na zewnątrz. Przy tylko jednym kolektorze należy wykonać orurowanie po stronie przeciwnej do tabliczki znamionowej. 8. Wskazówka Rury łączące nie mogą być uszkodzone. Wszystkie połączenia wtykowe (pierścienie samouszczelniające) wkolektorachmogą być smarowane tylko dołączonym do zestawu przyłączeniowego specjalnym smarem. Rury łączące wprowadzić do oporu w przyłącza kolektora. 9. Następny kolektor dosunąć ostrożniedozagięcia odstępu, wsunąć do oporu rury łączące. 10. Na wszystkich górnych nakładanych wspornikach zatrzasnąć kształtki zaciskowe w krawędzi kolektora. 11. Do kształtek zaciskowych blach mocujących między 2. i 3. wspornikiem, 4. i 5. itd. przykręcić blachy łączące obrócone o Dokręcić wszystkie śruby. Montaż wolnostojący z obciążnikami wsuwanymi 1. Należy uwzględnić maks. występujące obciążenie i odległość od krawędzi dachu dla podłoża wykonanego przez inwestora wg normy DIN Miejsce ustawienia kolektorów oczyścić ze żwiru, wyłożyć powierzchnię ochronną matą budowlaną iułożyć na niej płyty betonowe. 12

13 Montaż wolnostojący z obciążnikami wsuwanymi (ciąg dalszy) Typ x mm y mm SV SH Przykręcić podpory (stosować jako szablony do wykonywania nawierceń) dopłyt betonowych. 4. Przykręcić blachy mocujące na dole na wszystkie nakładane wsporniki, nie dokręcać jeszcze śrub. 13

14 Montaż wolnostojący z obciążnikami wsuwanymi (ciąg dalszy) 5. Do blach mocujących między 2. i 3. wspornikiem, 4. i 5. itd. przykręcić blachy łączące. Dokręcić wszystkie śruby. A Obciążniki wsuwane 14

15 Montaż wolnostojący z obciążnikami wsuwanymi (ciąg dalszy) 6. Przykręcić szyny wsporcze między podpory. Wskazówka Przednie szyny wsporcze mogą być przykręcone na środku przy kącie nachylenia wynoszącym 25 i Wsunąć lub włożyć obciążenie (patrz tabele na stronie 17). 8. Co1do6kolektorówprzykręcić do wsporników nastawczych poprzeczenie obok siebie dwia przesmyki łączące. 15

16 Montaż wolnostojący z obciążnikami wsuwanymi (ciąg dalszy) A Przyłącze kolektora 16 B Zagięcie odstępu C Tabliczka znamionowa

17 Montaż wolnostojący z obciążnikami wsuwanymi (ciąg dalszy) 9. Ustawić pierwszy kolektor w blachach mocujących i przesunąć do zagięciadystansublachyłączącej. Podczas montażu jednego kolektora ustalić dystans. Wskazówka Strona z tabliczką znamionową musi być w pierwszym i ostatnim kolektorze skierowana na zewnątrz. Przy tylko jednym kolektorze należy wykonać orurowanie po stronie przeciwnej do tabliczki znamionowej. 10. Wskazówka Rury łączące nie mogą być uszkodzone. Wszystkie połączenia wtykowe (pierścienie samouszczelniające) wkolektorachmogą być smarowane tylko dołączonym do zestawu przyłączeniowego specjalnym smarem. Rury łączące wprowadzić do oporu w przyłącza kolektora. 11. Następny kolektor dosunąć ostrożniedozagięcia odstępu, wsunąć do oporu rury łączące. 12. Na wszystkich górnych nakładanych wspornikach zatrzasnąć kształtki zaciskowe w krawędzi kolektora. 13. Do kształtek zaciskowych blach mocujących między 2. i 3. wspornikiem, 4. i 5. itd. przykręcić blachy łączące obrócone o Dokręcić wszystkie śruby. Typ SV1 Wysokość montażu nad pow. gruntu Konieczny balast przy 25 Konieczny balast przy 45 Zabezpieczenie przed przesunięciem Zabezpieczenie przed unoszeniem m < < kg kg

18 Montaż wolnostojący z obciążnikami wsuwanymi (ciąg dalszy) Typ SH1 Wysokość montażu nad pow. gruntu Konieczny balast przy 25 Konieczny balast przy 45 Zabezpieczenie przed przesunięciem Zabezpieczenie przed unoszeniem m < < kg kg Montaż zestawu przyłączeniowego i czujnika temperatury cieczy w kolektorze W celu montażu pierścieniowej złączki zaciskowej: & Wszystkie końcówki rur muszą być ścięte prostopadle i oczyszczone z zadziorów. & Nasunąć nakrętkę kołpakową i pierścień zaciskowy na rurę i lekko nawilżyć gwint olejem. & Wsunąć rurę do oporu w pierścieniową złączkę zaciskową. & Nakrętkę kołpakową należy przykręcić najpierw ręcznie, a później dokręcić kluczem płaskim o ¾ obrotu. Do pierścieniowej złączki zaciskowej nie stosować wyżarzonych rur miedzianych. 18

19 Montaż zestawu przyłączeniowego i czujnika... (ciąg dalszy) A Tabliczka znamionowa 1. Zatyczki wcisnąć do oporu i zabezpieczyć obejmami profilowanymi. 2. Rury przyłączeniowe wcisnąć do oporu i zabezpieczyć obejmami profilowanymi. B Gniazdo kielichowe 3. Kolanko zamontować na przyłączu powrotu. 4. Trójnik zamontować na przyłączu zasilania. 19

20 Montaż zestawu przyłączeniowego i czujnika... (ciąg dalszy) 5. Wkręcić tuleję zanurzeniową wtrójnik; kontrując go. 6. W tuleję zanurzeniową wkręcić skręcane złącze uchwytów mocujących. 7. Czujnik temperatury cieczy w kolektorze wprowadzić do oporu w tuleję zanurzeniową i zabezpieczyć skręcanym złączem uchwytów mocujących. 8. W przewody rurowe instalacji solarnej włożyć tulejki podporowe. Wykonać połączenie między polem kolektorów i orurowaniem obiegu solarnego. 9. Zamontować izolację cieplną i skleić krawędzie cięcia. Instalacja! Uwaga Nieprawidłowo przeprowadzona instalacja może spowodować uszkodzenie kolektorów. W celach montażowych należy stosować złączki mosiężne (także mosiądz czerwony) i rury miedziane. Konopie można stosować tylko w połączeniu z materiałami uszczelniającymi odpornymi na ciśnienie i temperaturę (np. pasta solarna Viscotex firmy Locher, CH-9450 Altstätten). Nie chodzić po kolektorach! W kolektorze ani w jego pobliżu nie wykonywać prac lutowniczych! 20

21 Instalacja (ciąg dalszy) A Kolektor B Zestaw pompowy Solar-Divicon C Zbiornik D Naczynie wzbiorcze E Naczynie schładzające (jeżeli to konieczne) F Zawór odcinający G Napełnianie H Pompa ręczna do napełniania układu solarnego K Armatura do napełniania (F, G, H) L Spust M Separator powietrza N Pojemnościowy podgrzewacz wody O Regulator solarny P Odpowietrznik 21

22 Instalacja (ciąg dalszy) 1. Przewody należy ułożyć wtensposób, aby zapewnić całkowite odpowietrzenie. W najwyższym miejscu zamontować przynajmniej jeden odpowietrznik z urządzeniem odcinającym. W łatwo dostępnym miejscu należy na rurze zamontować separator powietrza (patrz rysunek na stronie 21). 2. Instalację wyposażyć wg normy EN w naczynie wzbiorcze, zawór bezpieczeństwa i pompę obiegową. 3. Naczynie wzbiorcze musi być dopuszczone wg normy DIN 4807 i zamontowane z pętlą trmoizolacyjną. Przepony i uszczelki naczynia wzbiorczego i zaworu bezpieczeństwa muszą być dostosowane do czynnika grzewczego. Obliczanie ciśnienia wstępnego patrz instrukcja serwisowa Vitosol. 4. Podczas eksploatacji bez zestawu Solar-Divicon należy stosować tylko zawory bezpieczeństwa przewidziane dla 120 C i maks. 6 bar oraz zawierające literę S (solar) w symbolu podzespołu. 5. Wykonać połączenia odporne na ciśnienie i temperaturę (przestrzegać maks. temperatury postojowej kolektora). Uruchomienie i precyzyjna regulacja Uruchomienie instalacji solarnej patrz instrukcja serwisowa Vitosol. 22

23 23

24 Wydrukowano na papierze ekologicznym, wybielonym i wolnym od chloru Viessmann Sp. z o.o Wrocław, ul. Karkonoska 65 tel.: (071) faks:(071) Zmiany techniczne zastrzeżone! 24
