1 Video Doorbell Pro

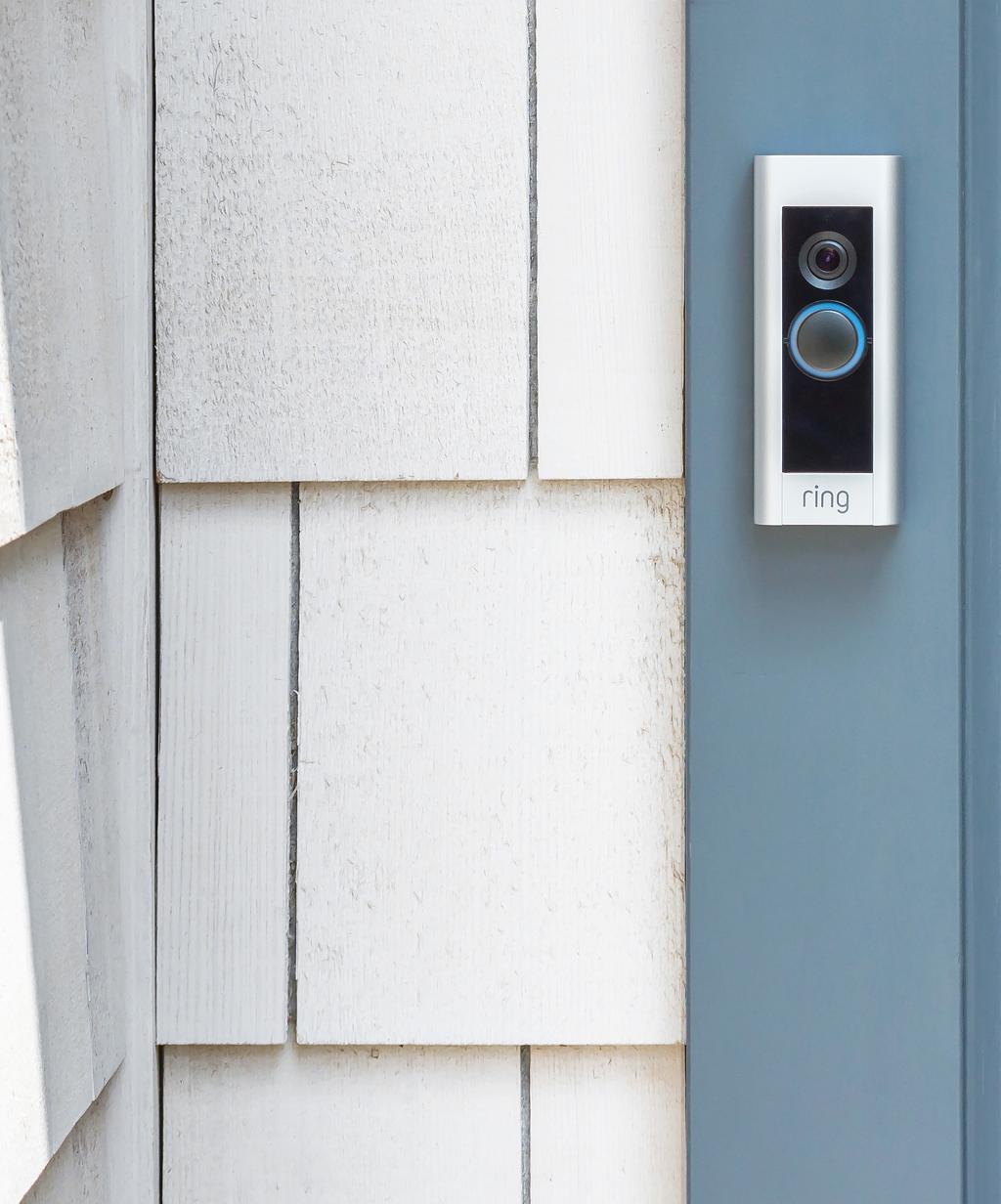

2 Ochrona domu rozpoczyna się od drzwi wejściowych Nowe urządzenie Video Doorbell Pro to pierwszy krok do zbudowania pierścienia bezpieczeństwa wokół Twojej nieruchomości. Po podłączeniu możesz strzec swojego domu i otwierać drzwi za pomocą telefonu, tabletu lub komputera. Ring Video Doorbell Pro może pracować z innymi urządzeniami Doorbell marki Ring i urządzeniami zabezpieczającymi, takimi jak Floodlight Cam czy system Ring Alarm. Im więcej urządzeń Ring zdecydujesz się dodać, tym więcej będziesz widzieć i słyszeć.

3 Spis treści 1. Montaż transformatora urządzenia Ring Doorbell 2. Obejście dzwonka wewnętrznego do drzwi 3. Montaż urządzenia Ring Video Doorbell Pro 4. Ustawianie urządzenia Ring Doorbell w aplikacji Ring 5. Ustawianie urządzenia Ring Chime 6. Używanie urządzenia Ring Video Doorbell Pro 7. Rozwiązywanie problemów Wolisz format wideo? Otwórz aplikację Ring, stuknij Set Up Device, a następnie wybierz Ring Video Doorbell Pro i postępuj zgodnie z wyświetlanymi w aplikacji komunikatami, aby obejrzeć instrukcję w formie wideo.

4 1. Montaż transformatora urządzenia Ring Doorbell 1. Montaż transformatora urządzenia Ring Doorbell Aby zapewnić urządzeniu Ring Video Doorbell Pro wystarczającą moc, należy zamienić aktualnie używany transformator dzwonkowy na dołączony do zestawu transformator 24 V AC. Jeśli potrzebujesz z wykonaniem tej czynności pomocy lub mieszkasz w miejscu, w którym jest zabroniona samodzielna ingerencja wewnątrz skrzynki z bezpiecznikami lub skrzynki rozdzielczej, zatrudnij wewnątrz skrzynki. Z racji tego, iż większość dzwonków do drzwi nie jest przeznaczonych do użytkowania z transformatorem 24 V AC, musisz zastosować tryb obejścia względem aktualnie używanego dzwonka do drzwi, wykorzystując do tego celu dołączony zestaw Pro Power Kit, który jest pokazany poniżej.

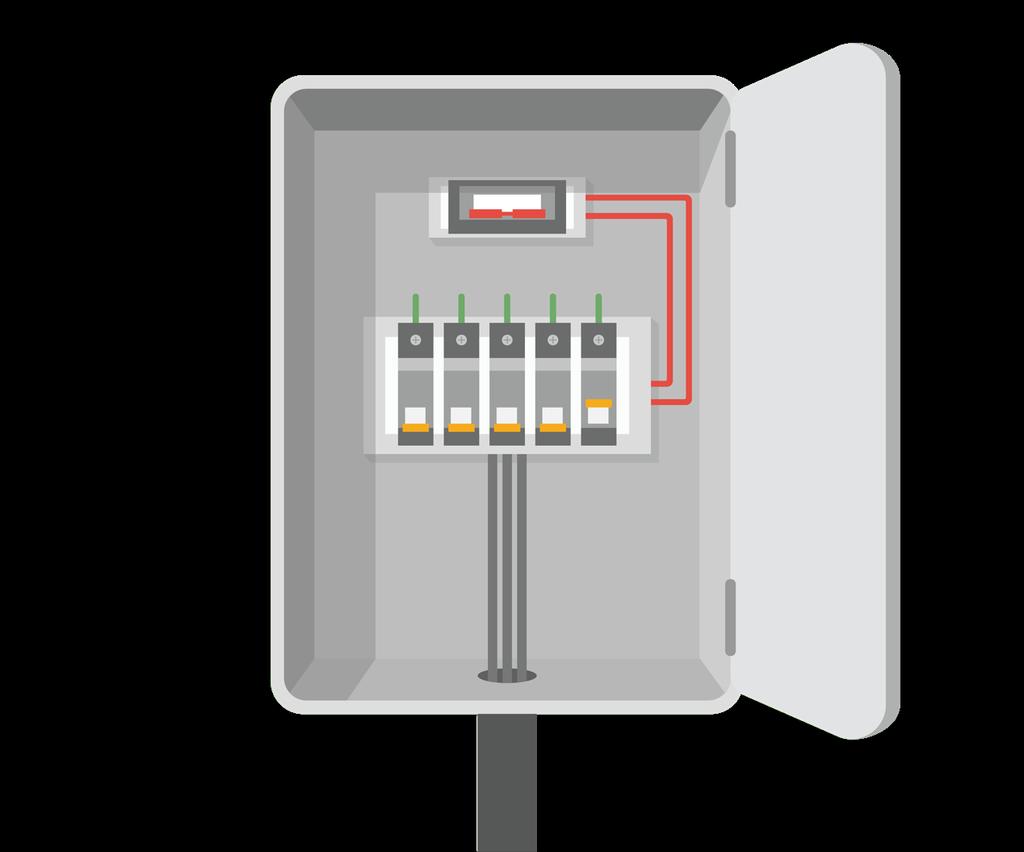

5 Odłącz zasilanie od skrzynki z bezpiecznikami Ponieważ będziesz mieć styczność z energią elektryczną o wysokim napięciu, w pierwszej kolejności należy wyłączyć główny wyłącznik zasilania w skrzynce z bezpiecznikami lub skrzynce rozdzielczej. 1. Montaż transformatora urządzenia Ring Doorbell

6 1. Montaż transformatora urządzenia Ring Doorbell Zlokalizuj transformator aktualnie używanego dzwonka do drzwi Transformator najprawdopodobniej znajduje się w skrzynce z bezpiecznikami lub skrzynce rozdzielczej. Jeśli go tam nie ma, poszukaj w innych miejscach, gdzie są zainstalowane elementy elektryczne. Może on również się znajdować w aktualnie używanym dzwonku do drzwi. Często można uzyskać podpowiedź dotyczącą lokalizacji transformatora, zerkając pod pokrywę dzwonka wewnętrznego do drzwi. LUB Standardowy dzwonek wewnętrzny do drzwi (transformator prawdopodobnie znajduje się w skrzynce z bezpiecznikami) Dzwonek wewnętrzny do drzwi z wbudowanym transformatorem

7 Zamień transformator Odłącz 4 przewody od aktualnie używanego transformatora, a następnie wyjmij go ze skrzynki z bezpiecznikami lub innego miejsca. Połącz te 4 przewody z nowym transformatorem, upewniając się, że nie dojdzie do zamiany przewodów głównych z drugorzędnymi. Włóż końcówki przewodów do każdej ze skrzynek zaciskowych, a następnie dokręć każde z połączeń za pomocą niewielkiego wkrętaka krzyżowego. Do urządzenia Ring Pro (1, 4) 1. Montaż transformatora urządzenia Ring Doorbell Upewnij się, że każdy z przewodów jest bezpiecznie zaciśnięty, gwarantując solidne połączenie. Zasilanie sieciowe (5, 6)

8 2. Obejście dzwonka wewnętrznego do drzwi 2. Obejście dzwonka wewnętrznego do drzwi Zlokalizuj dzwonek wewnętrzny do drzwi i usuń jego pokrywę. Przyjrzyj się połączeniom na dzwonku. Należy zidentyfikować przewody zasilające dzwonek do drzwi. Jeśli używany przez Ciebie dzwonek różni się od tego, który jest tutaj pokazany, poszukaj informacji w instrukcji obsługi urządzenia.

9 Zidentyfikuj źródło zasilania dzwonka do drzwi Ten przykład pokazuje, że przewody znajdujące się po lewej stronie (0 i 3) są przewodami zasilającymi mechanizm fizyczny dzwonka do drzwi (używając języka technicznego, stanowią jego selenoid lub cewkę), dzięki którym wytwarza on dźwięk. Po dokładniejszym przyjrzeniu się widać cienkie przewody, które biegną z zacisków 0 i 3 do ukrytej cewki. Zaciski 1 i 2 są natomiast bezpośrednio połączoneze sobą cienkim przewodem (co oznacza, że nie zapewniają one zasilania dzwonka). 2. Obejście dzwonka wewnętrznego do drzwi FRONT TRANSFORMER

10 2. Obejście dzwonka wewnętrznego do drzwi Podłącz zestaw Pro Power Kit Usuń przewody przebiegające przez cewkę dzwonka do drzwi (ponownie 0 i 3 na tym przykładzie) i wyprostuj końcówki. Następnie delikatnie umieść przewody w znajdujących się w zestawie Pro Power Kit otworach trybu obejścia. Przewody mogą być umieszczane w otworach w dowolnej kolejności.

11 Zamień pokrywę Gratulacje! Udało Ci się zamienić transformator i obejść aktualnie używany dzwonek. Dobrze zakończone obejście powinno wyglądać podobnie jak na poniższej grafice. Teraz możesz przystąpić do instalacji urządzenia Ring Video Doorbell Pro! 2. Obejście dzwonka wewnętrznego do drzwi

12 2. Obejście dzwonka wewnętrznego do drzwi Czy transformator dzwonka do drzwi znajduje się w środku dzwonka wewnętrznego do drzwi? Czasami transformator dzwonka może być wbudowany w dzwonek wewnętrzny do drzwi. W takim przypadku zasilanie sieciowe płynie bezpośrednio ze skrzynki z bezpiecznikami do transformatora znajdującego się w dzwonku wewnętrznym do drzwi. Aby zamienić ten typ transformatora, należy się upewnić, że główny wyłącznik zasilania jest wyłączony, a następnie zamontować transformator urządzenia Ring w skrzynce z bezpiecznikami. W dalszej kolejności należy podłączyć zasilanie sieciowe do wejść 240 V. Następnie należy rozłączyć przewody główne, które biegną do dzwonka do drzwi ze skrzynki z bezpiecznikami i podłączyć je do znajdujących się w transformatorze Ring wyjść 24 V. Zabieg ten przywraca przewody główne do przenoszenia napięcia 24 V do dzwonka. Efekt montażu, włączając zestaw Pro Power Kit, powinien wyglądać podobnie jak na tym planie. T D W 24

13 Transformator g Ringbell ormer Doorbell C Wejście 240 V AC Wyjście 24 VAC 24 Out V AC 2 24 V AC D do dzwonka do drzwi Int Do Wbudowany Tran transformator dzwonka do drzwi 2. Obejście dzwonka wewnętrznego do drzwi

14 3. Montaż urządzenia Ring Doorbell Pro 3. Montaż urządzenia Ring Doorbell Pro Wszystkie elementy potrzebne do montażu znajdują się w opakowaniu. Wkrętak użyj końcówki krzyżowej, aby zamontować wkręty, a końcówki gwiazdkowej do przykręcenia śruby zabezpieczającej. Wiertło i kotwy użyj wiertła z wiertarką elektryczną, aby wywiercić otwory dla kotew (opcjonalnie), jeśli montaż odbywa się w betonie, stiuku lub cegle. Śruby mocujące użyj dwóch z nich do montażu urządzenia Ring Doorbell. W przypadku montażu z wykorzystaniem opcjonalnego zestawu Retrofit Kit należy użyć dłuższych śrub. Śruby zabezpieczające użyj jednej z nich do zabezpieczenia płyty czołowej. Przedłużacze przewodów i złączki skrętne użyj ich, aby przedłużyć istniejące przewody dzwonka do drzwi ( jeśli zajdzie taka potrzeba). Retrofit Kit użyj, jeśli przechodzisz z oryginalnego urządzenia Ring Video Doorbell lub wykorzystaj jako dodatkowe obramowanie, jeśli przechodzisz ze zwykłego dzwonka do drzwi.

15 ą Odłącz aktualnie używany dzwonek do drzwi Odkręć ze ściany aktualnie używany dzwonek do drzwi i rozłącz przewody. 3. Montaż urządzenia Ring Doorbell Pro Nie masz dzwonka do drzwi? Ring Pro może być bezpośrednio podłączone do zasilacza gniazdkowego Ring. Aby dowiedzieć się więcej, odwiedź: ring.com/accessories

16 3. Montaż urządzenia Ring Doorbell Pro Oznacz otwory Użyj urządzenie Ring Doorbell jako wzornik, zaznaczając na ścianie umiejscowienie dwóch otworów mocujących. Usuwanie płyty czołowej Aby uzyskać dostęp do otworów mocujących, w pierwszej kolejności należy usunąć płytę czołową. Wygląda to tak:

17 Zamontuj wkręty (opcjonalnie) Jeśli montaż odbywa się na twardych powierzchniach, takich jak beton, stiuk czy cegła, użyj dołączonej końcówki do wywiercenia w ścianie dwóch otworów, a następnie wepchnij w otwory dołączone kotwy. 3. Montaż urządzenia Ring Doorbell Pro Jeśli montaż odbywa się w drewnie lub sidingu, możesz pominąć ten krok.

18 3. Montaż urządzenia Ring Doorbell Pro Połącz przewody Podłącz istniejące przewody dzwonka do drzwi do znajdujących się w tylnej części urządzenia Ring Doorbell zacisków, a następnie dokręć śruby zacisków za pomocą wkrętaka Ring. Jeśli przewody dzwonka do drzwi są zbyt krótkie, użyj przedłużaczy przewodów i złączek skrętnych, aby je wydłużyć.

19 Zamontuj urządzenie Ring Doorbell Poprowadź przewody z powrotem do ściany i zamontuj urządzenie Ring Doorbell za pomocą dołączonych śrub mocujących. Przywróć zasilanie w wyłączniku Jesteś blisko celu! 3. Montaż urządzenia Ring Doorbell Pro Po przywróceniu zasilaniamożesz przystąpić do konfiguracji urządzenia Ring Doorbell z poziomu aplikacji Ring.

20 4. Konfiguracja urządzenia Ring Doorbell w aplikacji Ring 4. Konfiguracja urządzenia Ring Doorbell w aplikacji Ring Aplikacja Ring umożliwia podłączenie Ring Doorbell do urządzenia mobilnego z system ios lub Android, zapewniając podgląd tego co dzieje się w domu. Proces montażu dobiega końca. Przytwierdź jedną z płyt czołowych do urządzenia Ring Doorbell. Wyszukaj Ring w jednym z widniejących powyżej sklepów z aplikacjami lub automatycznie znajdź właściwą aplikację, odwiedzając: ring.com/app Postępuj zgodnie z procesem konfiguracji w aplikacji! Otwórz aplikację Ring i stuknij Set Up Device, aby rozpocząć procesem konfiguracji. Wybierz z listy Ring Video Doorbell Pro i postępuj zgodniez wyświetlanymi w aplikacji wskazówkami.

21 Zamontuj płytę czołową Proces montażu dobiega końca. Przytwierdź jedną z płyt czołowych do urządzenia Ring Doorbell. Następnie zabezpiecz ją za pomocą śruby zabezpieczającej, wykorzystując do tego celu dołączoną do wkrętaka końcówkę gwiazdkową. 4. Konfiguracja urządzenia Ring Doorbell w aplikacji Ring

22 5. Zainstaluj urządzenie Ring Chime 5. Zainstaluj urządzenie Ring Chime W pierwszej kolejności nasuń na tylną część urządzenia Chime dedykowaną Twojemu miejscu zamieszkania i dołączoną do zestawu wtyczkę zasilania. Odpowiednie usadowienie wtyczki zostanie zasygnalizowane charakterystycznym dźwiękiem kliknięcia. Następnie podłącz Chime do gniazdka sieci elektrycznej. AU UK EU Wybierz gniazdko sieci elektrycznej, które znajduje się w centralnej części domu, aby wyraźnie słyszeć powiadomienia Ring. Ustawianie urządzenia Chime w aplikacji Ring Otwórz aplikację Ring, a następnie stuknij Set Up a Device, aby rozpocząć proces konfiguracji. Wybierz z listy Chime Pro i postępuj zgodniez wyświetlanymi w aplikacji wskazówkami.

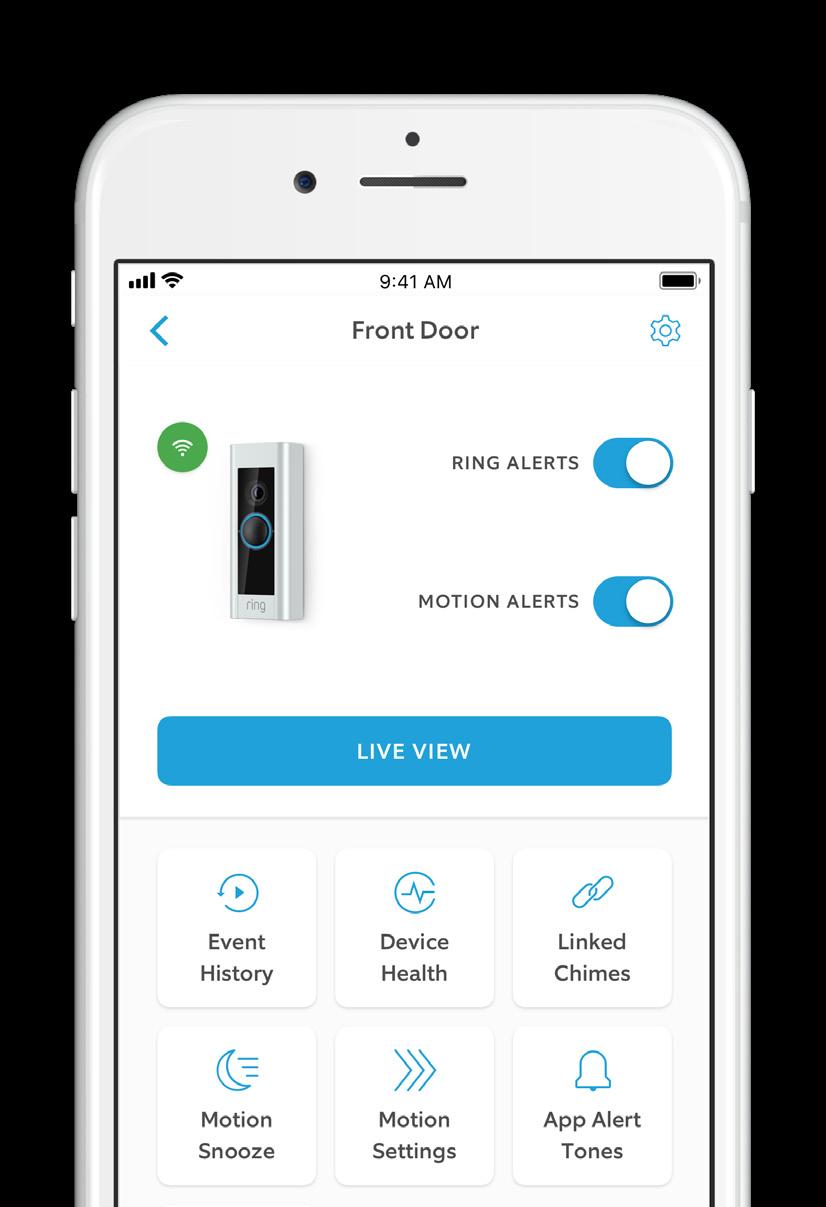

23 6. Korzystanie z urządzenia Ring Doorbell Pro Po wejściu w aplikację Ring stuknij Ring Video Doorbell Pro, aby zobaczyć ekran ustawień urządzenia. Z tego miejsca możesz konfigurować urządzenie Ring Doorbell, dopasowując je do swoich potrzeb. 6. Korzystanie z urządzenia Ring Doorbell Pro, -

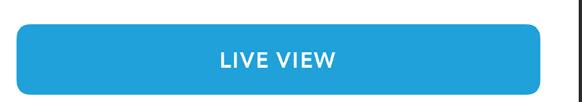

24 6. Korzystanie z urządzenia Ring Doorbell Pro Ostrzeżenia Ring włącz, aby otrzymywać powiadomienia, gdy ktoś naciśnie znajdujący się na urządzeniu Ring Doorbell przycisk. Ostrzeżenia o ruchu włącz, aby otrzymywać powiadomienia, gdy w obrębie stref ruchu zostanie wykryty ruch. Stuknij, aby zobaczyć udostępniane przez Ring Doorbell Pro wideo na żywo. Z tego poziomu możesz widzieć, słyszeć i rozmawiać z gośćmi.

25 Współdzieleni użytkownicy Wybierz Shared Users, aby członkowie rodziny lub przyjaciele mogli angażować się w aktualne zdarzenia i oglądać nagrania ( jeśli opcja nagrywania jest włączona). Ustawienia ruchu Wybierz Motion Settings, aby włączyć i skonfigurować ustawienia czujnika ruchu. Stan urządzenia Otwórz Device Health, aby ustalić przyczynę problemów, które napotykasz podczas korzystania z urządzenia Ring Doorbell. 6. Korzystanie z urządzenia Ring Doorbell Pro Historia zdarzeń Aby przeglądać dziennik wszystkich zdarzeń uchwyconych przez Ring Doorbell, przejdź do Event History.

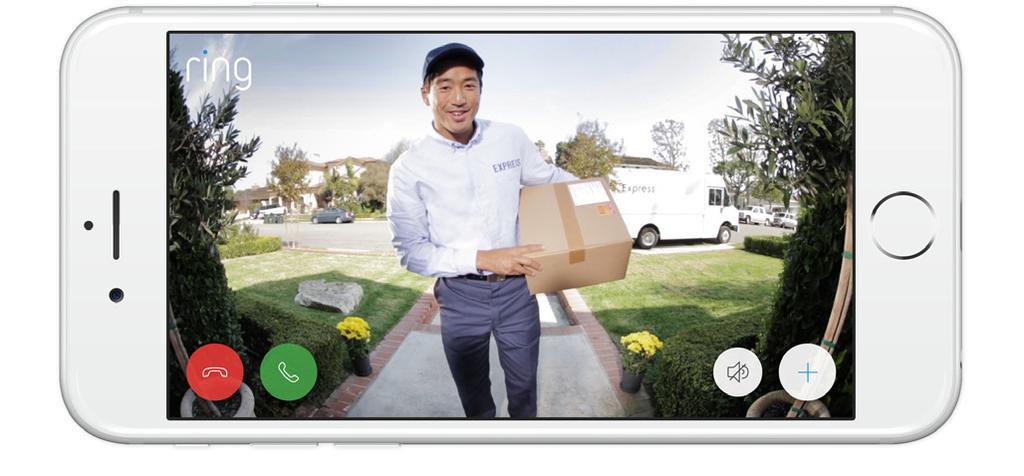

26 6. Korzystanie z urządzenia Ring Doorbell Pro Komunikacja przy drzwiach Gdy ktoś zbliży się do Twoich drzwi, możesz skorzystać z następujących funkcji: Dwukierunkowa rozmowa rozmawiaj z gośćmi i słuchaj, co mają do powiedzenia. Mikrofon włączaj lub wyłączaj wyciszenie mikrofonu. Głośnik włączaj lub wyłączaj wyciszenie audio z poziomu aplikacji.

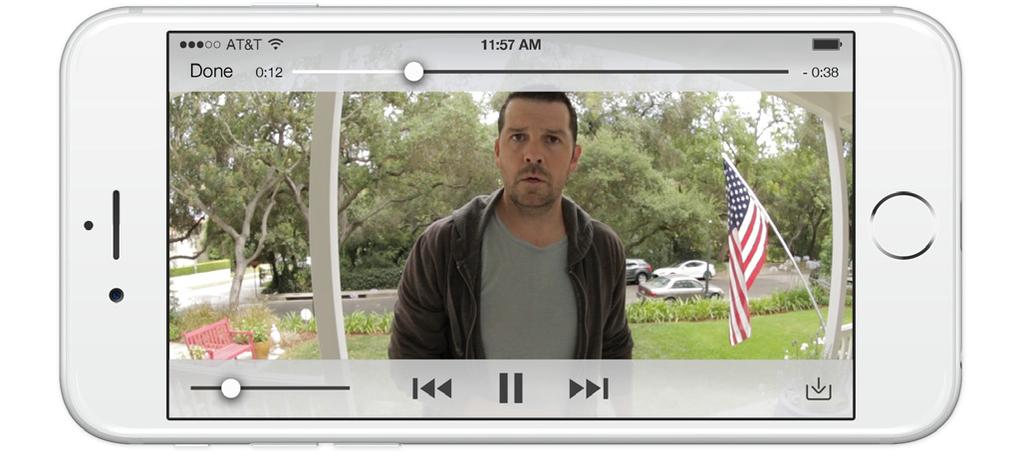

27 Plan ochrony Ring Ta opcjonalna subskrypcja zachowuje nagrania wszystkich zdarzeń, które zostały zarejestrowane przez urządzenie Ring Doorbell. 6. Korzystanie z urządzenia Ring Doorbell Pro Możesz mieć dostęp do zdarzeń do 60 dni od daty ich zajścia, na dowolnym urządzeniu obsługującym aplikację Ring wystarczy, że się zalogujesz na swoje konto, przechodząc na ten adres: ring.com/activity Dowiedz się więcej na: ring.com/protect-plans Wraz z urządzeniem Ring Doorbell otrzymasz bezpłatną 30-dniową wersję próbną planu ochrony Ring. Zaglądaj do swojej skrzynki , aby być na bieżąco z ważnymi informacjami na temat tej usługi.

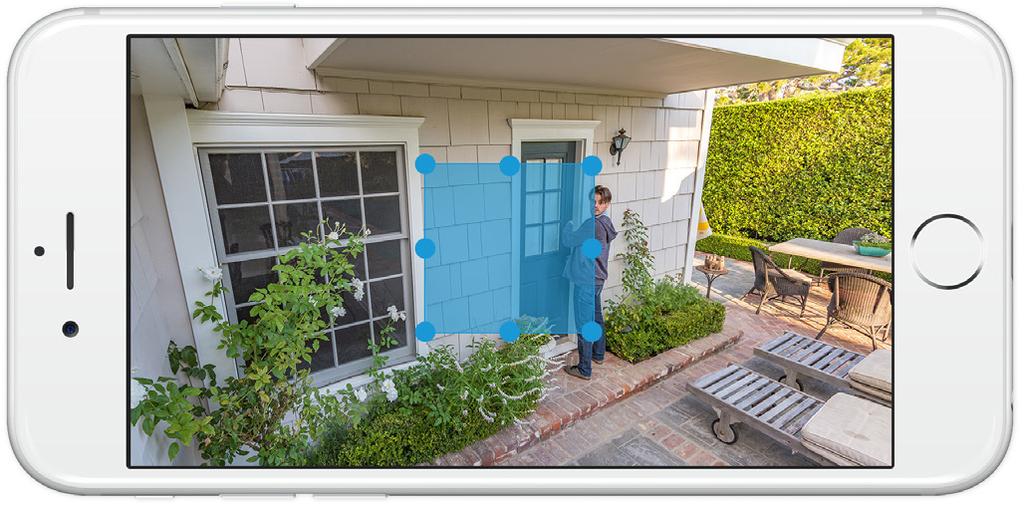

28 6. Korzystanie z urządzenia Ring Doorbell Pro Powiadomienia o wykryciu ruchu Aby otrzymywać ostrzeżenia o ruchu, ustaw co najmniej jedną strefę ruchu. To konfigurowalne obszary widoku z kamery, które wybierasz do wykrywania ruchu. Jeśli ruch ma miejsce w jednej ze stref ruchu, otrzymasz ostrzeżenie o ruchu. Aby ustawić strefę ruchu, wybierz Motion Settings. Na wyświetlonym ekranie możesz stworzyć do trzech stref ruchu. Aby otrzymywać ostrzeżenia o ruchu, musi być aktywna co najmniej jedna strefa ruchu.

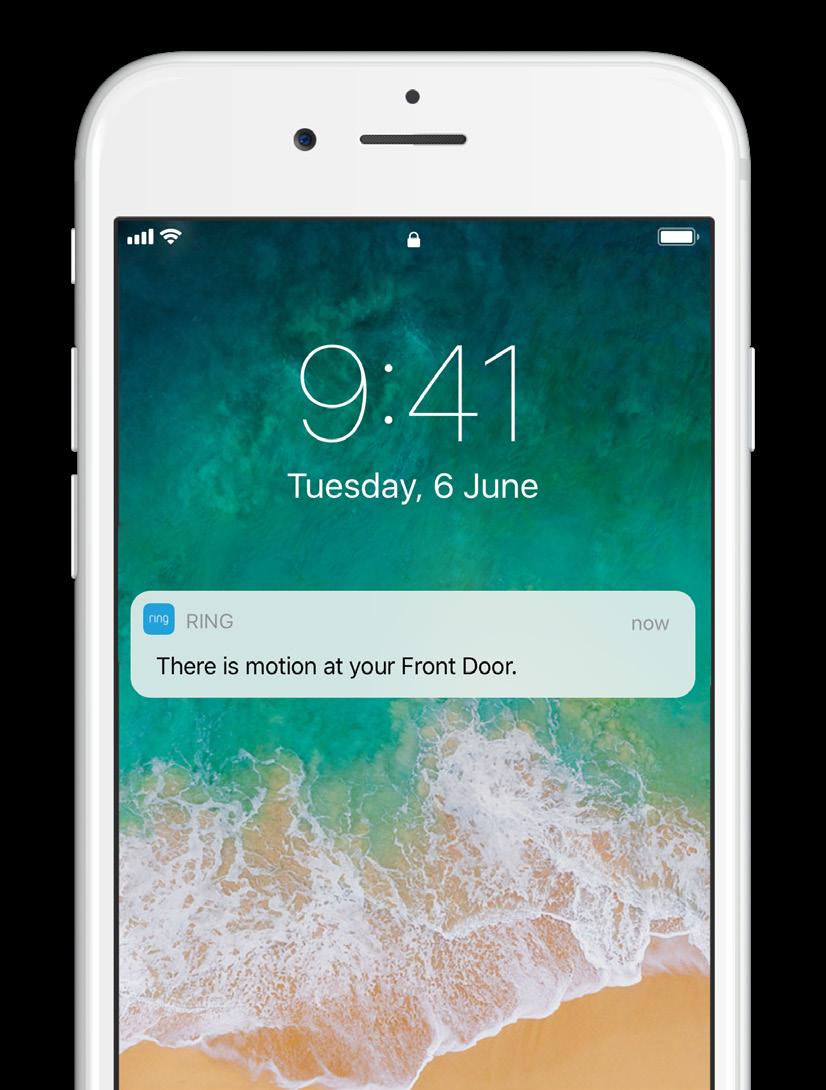

29 Jeśli Twój telefon jest zablokowany w momencie, gdy ktoś dzwoni do drzwi lub uruchomi ostrzeżenie o ruchu, otrzymasz powiadomienie na ekran główny. Jeśli Twój telefon jest zabezpieczony hasłem, musisz je wprowadzić, aby zobaczyć wideo na żywo. 6. Korzystanie z urządzenia Ring Doorbell Pro

30 7. Rozwiązywanie problemów 7. Rozwiązywanie problemów Urządzenie Ring zostało zainstalowane, ale się nie włącza Ring Video Doorbell Pro ma wbudowane ogniwo zasilające, które przed pierwszym użyciem może wymagać naładowania. Jeśli po zakończeniu procesu instalacji urządzenie Ring Doorbell nie będzie działać, należy przez 30 minut je ładować, a następnie spróbować ponownie. Wewnętrzne ogniwo zasilające pełni wyłącznie funkcję ochronną, zabezpieczając pamięć w przypadku awarii zasilania. Twoje urządzenie Ring Doorbell potrzebuje do funkcjonowania mocy prądu przemiennego. Słaba jakość wideo lub audio Stuknij w aplikacji Ring swoje urządzenie Ring Pro. Następnie kolejno stuknij Device Health i przycisk?, który znajduje się obok Signal Strength. Jeśli sygnał Wi-Fi wydaje się dobry, stuknij Test Your Wi-Fi i postępuj zgodnie z wyświetlanymi w aplikacji wskazówkami, aby przetestować swoją sieć. Jeśli uważasz, że przyczyną problemu może być słaby sygnał Wi-Fi, spróbuj przesunąć router Wi-Fi bliżej urządzenia Ring Doorbell lub dodaj urządzenie Ring Chime Pro, aby wzmocnić sygnał Wi-Fi odbierany przez produkty marki Ring. Dowiedz się więcej na: ring.com/chime-pro

31 Nie mogę znaleźć na swoim urządzeniu sieci Wi-Fi Ring Czasami Twoje urządzenie może mieć problem z wybraniem tymczasowej sieci Ring. Jeśli tak się stanie, przejdź do ustawień telefonu, wyłącz połączenie Wi-Fi, odczekaj 30 sekund i włącz je ponownie. Jeśli sieć Ring wciąż jest niewidoczna, upewnij się, że urządzenie Ring Doorbell jest podłączone do przewodów dzwonka do drzwi, a system dzwonka do drzwi spełnia niezbędne wymogi dotyczące zasilania (16 V AC przy ~30 VA). 7. Rozwiązywanie problemów Jeśli nic nie przyniosło skutku, spróbuj jedno lub więcej z poniższych rozwiązań: Wyłącz na urządzeniu dane mobilne i łączność Bluetooth, a następnie spróbuj ponownie. Opcje te można włączyć po zakończeniu procesu konfiguracji. Spróbuj przeprowadzić proces konfiguracji na innym urządzeniu mobilnym. Odłącz modem (oraz router Wi-Fi, jeśli są to osobne urządzenia) na 40 sekund, a następnie podłącz zasilanie i powtórz proces konfiguracji. Wykonaj twardy reset urządzenia Ring Doorbell, przytrzymując przez 15 sekund przycisk konfiguracji. Odczekaj 30 sekund, a następnie powtórz proces konfiguracji.

32 7. Rozwiązywanie problemów Mam problem z ukończeniem konfiguracji z poziomu aplikacji Jeśli konfiguracja w aplikacji Ring zakończy się niepowodzeniem, znajdujące się z przodu urządzenia Ring Doorbell światło wskaże problem: Górna część miga na biało Twoje hasło Wi-Fi zostało wprowadzone niepoprawnie. Wybierz swoją sieć Wi-Fi z poziomu ustawień telefonu, wybierz opcję zapomnienia sieci, a następnie połącz się ponownie, upewniając się, że podczas konfiguracji zostało wprowadzone poprawne hasło. Prawa część miga na biało urządzenie Ring Doorbell możne znajdować się za daleko od routera i przez to ma słaby sygnał. Rozwiązaniem może być przysunięcie routera Wi-Fi bliżej urządzenia Ring Doorbell lub dodanie urządzenia Ring Chime Pro w celu wzmocnienia sygnału Wi-Fi. Lewa część miga na biało może to oznaczać problem z połączeniem internetowym. Odłącz modem (oraz router Wi-Fi, jeśli są to osobne urządzenia) na 40 sekund, a następnie podłącz zasilanie i powtórz proces konfiguracji.

33 Obrót białego koloru urządzenie Ring Doorbell znajduje się w trybie konfiguracji. Aby kontynuować, postępuj zgodnie z wyświetlanymi w aplikacji Ring wskazówkami. Nic się nie dzieje jeśli znajdujący się z przodu urządzenia sygnalizator świetlny się nie włącza, upewnij się, że znajdujące się na tylnej części urządzenia Ring Doorbell zaciski są podłączone do przewodów dzwonka do drzwi. Aby uzyskać więcej informacji, przejdź do znajdującego się w tej sekcji tematu Urządzenie Ring zostało zainstalowane, ale się nie włącza. 7. Rozwiązywanie problemów Nie otrzymuję ostrzeżeń o ruchu Upewnij się, że została stworzona co najmniej jedna strefa ruchu, a ostrzeżenia o ruchu są włączone. W przypadku dalszych problemów z powiadomieniami, należy otworzyć w aplikacji Ring opcję Device Health i wybrać Troubleshoot Notifications.

34 7. Rozwiązywanie problemów Odwiedzający nie słyszą mnie, gdy mówię poprzez aplikację Ring Jeśli korzystasz z iphone a lub ipada, otwórz aplikację Ustawienia i stuknij Ring. Upewnij się, że opcja Mikrofon jest włączona. Jeśli korzystasz z urządzenia z systemem Android, otwórz Ustawienia > Aplikacja/Aplikacje > Zarządzanie aplikacjami > Ring > Uprawnienia. Włącz te opcje. Jeśli opcja Mikrofon jest niewidoczna, odinstaluji zainstaluj ponownie aplikację Ring, stosując się do poniższych wskazówek. Urządzenia z systemem ios: 1. Przejdź do Ustawienia > Ogólne > Dysk i użycie icloud Użycie > Zarządzaj dyskiem > Ring, a następnie stuknij Usuń aplikację. 2. Uruchom ponownie urządzenie. 3. Zainstaluj ponownie aplikację Ring ze sklepu App Store. Po pojawieniu się komunikatu dotyczącego pozwolenia na dostęp do mikrofonu, stuknij Zezwól. 4. Po pojawieniu się komunikatu zezwól na dostęp do mikrofonu.

35 Urządzenia z systemem Android: 1. Otwórz Ustawienia > Aplikacje lub Zarządzanie aplikacjami > Ring, a następnie stuknij Odinstaluj. 2. Uruchom ponownie urządzenie. 3. Zainstaluj ponownie aplikację Ring ze sklepu Google Play. 7. Rozwiązywanie problemów

36 ?? ring.com/help th St. Santa Monica, CA Aby zapoznać się ze specyfikacją gwarancji, odwiedź: Patenty: Ring LLC oraz spółki powiązane. RING, ALWAYS HOME i wszystkie powiązane logotypy są znakami towarowymi Ring LLC oraz spółek zależnych. Data ostatniej aktualizacji: 19/10/2018
