2 HLX ZESTAW DO MONTAŻU WIND Uwaga ogólna Korzystanie z produktów firm trzecich Ocena Techniczna ma zastosowanie tylko do oryginalnych produktów produ ko wanych przez HALFEN. Specyfikacji zawartych w ocenie nie można przenosić na inne produkty. HALFEN nie ponosi odpowiedzialności za szkody osobiste i materialne w przypadku użycia produktów firm trzecich użytych zamiast produktów HALFEN. Uwaga: Tłumaczenie oryginalnej niemieckiej wersji Oceny Technicznej nie jest autoryzowane przez Niemiecki Instytut Techniki Budowlanej!

3 Tłumaczenie oryginału z języka niemieckiego - RDE HALFEN, nieautoryzowane przez Niemiecki Instytut Techniki Budowlanej Niemiecki Instytut Techniki Budowlanej DIBt Członek Europejskiej Organizacji ds. Ocen Technicznych (EOTA) Powołany zgodnie z artykułem 29 Rozporządzenia (EU) Nr 305/2011 i członek EOTA (Europejskiej Organizacji ds. Ocen Technicznych) Jednostka notyfikowana dla wyrobów budowlanych i systemów budownictwa Urząd Nadzoru budowlanego Instytucja prawa publicznego finansowana wspólnie przez Federację i Kraje Związkowe EUROPEJSKA ETA-17/0488 OCENA TECHNICZNA z 18 października 2018 Część ogólna Jednostka oceny technicznej wydająca Europejską Ocenę Techniczną Nazwa handlowa wyrobu budowlanego Grupa wyrobów, do której wyrób budowlany należy Producent Niemiecki Instytut Techniki Budowlanej HALFEN HLX Lift-Box Zestaw kotwiący do szybów windowych HALFEN GmbH Liebigstraße Langenfeld NIEMCY Zakład produkcyjny Zakład 1 Zakład 2 Niniejsza Europejska Ocena Techniczna zawiera 9 stron, w tym 3 załączniki, które stanowią integralną część niniejszej oceny Niniejsza Europejska Ocena Techniczna została wydana zgodnie z Rozporządzeniem (EU) Nr 305/2011, na podstawie: EAD Niemiecki Instytut Techniki Budowlanej Kolonnenstraße 30B / D Berlin / Tel.: / Fax: / dibt@dibt.de / Z /16

4 Tłumaczenie oryginału z języka niemieckiego - RDE HALFEN, nieautoryzowane przez Niemiecki Instytut Techniki Budowlanej Europejska Ocena Techniczna Niemiecki Instytut Techniki Budowlanej DIBt ETA-17/0488 strona 2 z 9 / 18 października 2018 Europejska Ocena Techniczna wydawana jest przez Jednostkę Oceny Technicznej w języku oficjalnym tej jednostki. Tłumaczenia niniejszej Europejskiej Oceny Technicznej na inne języki powinny w pełni odpowiadać oryginalnie wydanemu dokumentowi i powinny być oznaczone jako tłumaczenie. Udostępnianie niniejszej Europejskiej Oceny Technicznej, włączając środki przekazu elektronicznego, powinno odbywać się w całości. Publikowanie części dokumentu jest możliwe, za pisemną zgodą Jednostki Oceny Technicznej. W tym przypadku na kopii powinna być podana informacja, że jest to fragment dokumentu. Jednostka Oceny Technicznej może wycofać niniejszą Europejską Ocenę Techniczną, w szczególności po informacji ze strony Komisji zgodnie z art. 25 ust. 3 Rozporządzenia (EU) Nr 305/2011. Z /16

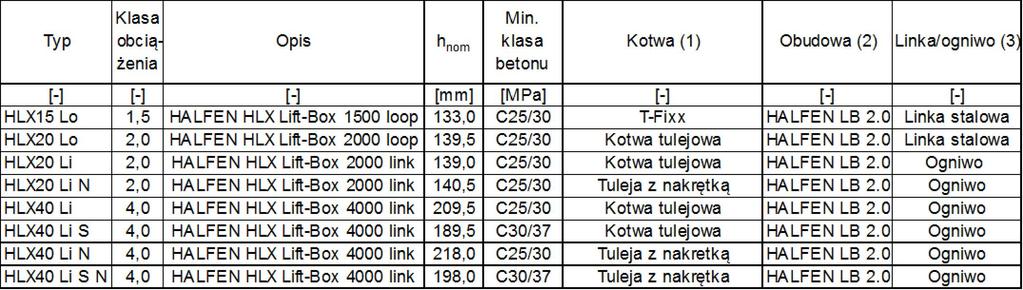

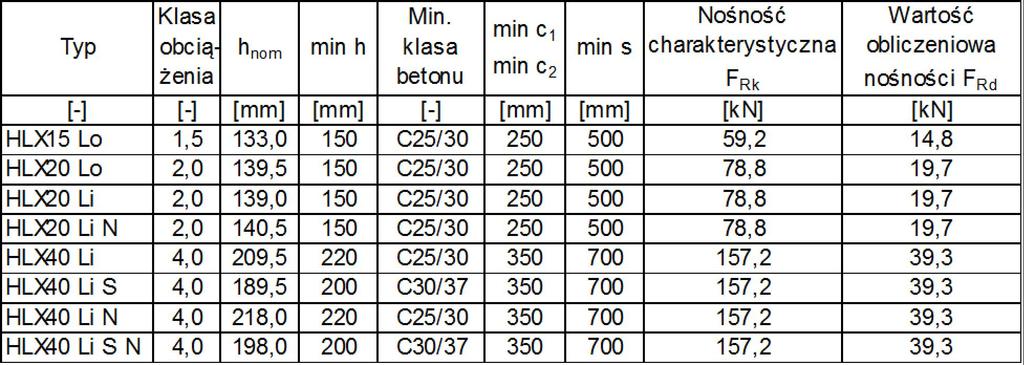

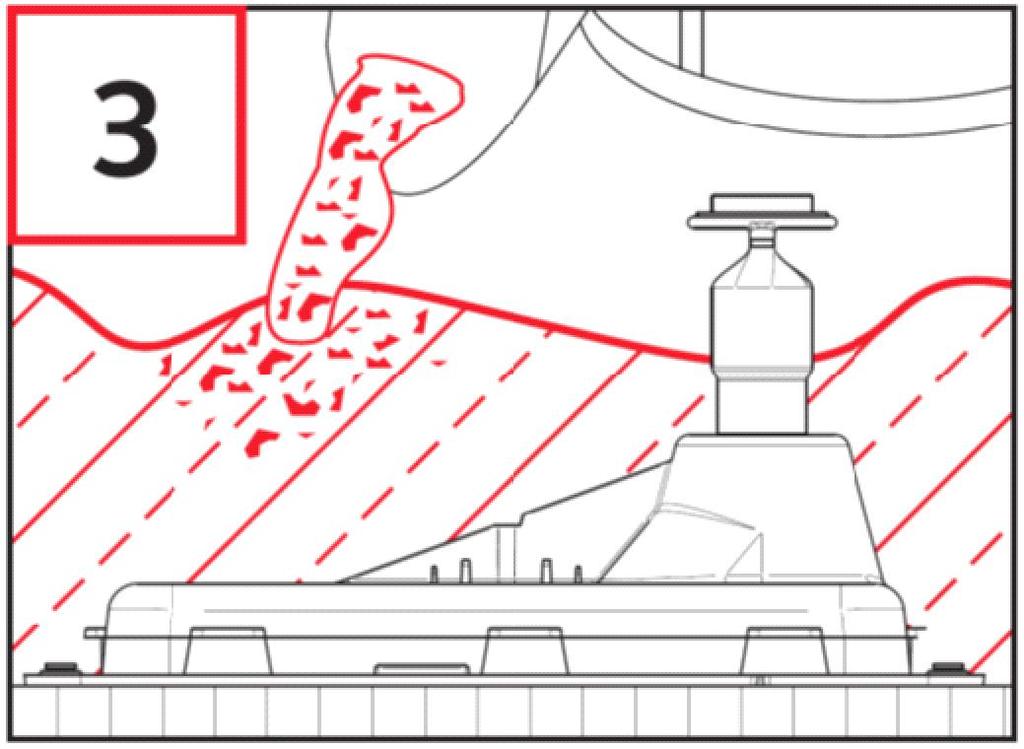

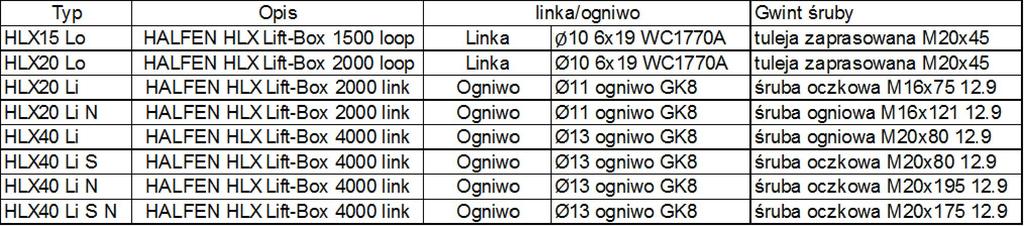

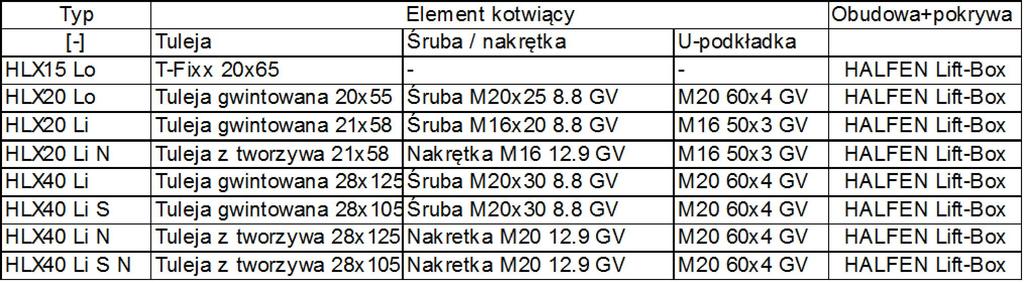

5 Tłumaczenie oryginału z języka niemieckiego - RDE HALFEN, nieautoryzowane przez Niemiecki Instytut Techniki Budowlanej Europejska Ocena Techniczna Niemiecki Instytut Techniki Budowlanej DIBt ETA-17/0488 strona 3 z 9 / 18 października 2018 Część szczegółowa 1 Opis techniczny wyrobu HALFEN HLX Lift-Box jest zestawem kotwiącym stosowanym w szybach windowych, składającym się z kotwy i pętli z linki stalowej lub ogniwa z zaczepem, które umieszczone są w obudowie z tworzywa sztucznego. Kotwa składa się z tulei z gwintem wewnętrznym i odpowiednio ukształtowaną końcówką (T-Fixx) lub tulei z gwintem wewnętrznym i podkładką wraz ze śrubą lub prętem gwintowanym z podkładką i nakrętką. Zestaw kotwiący do szybów windowych wbetonowywany jest w licu betonu i zakotwiony poprzez siły przyczepności i mechanicznie przez odpowiedni kształt złącza. Opis wyrobu przedstawiony został w załączniku nr A. 2 Określenie zamierzonego zastosowania zgodnie z odpowiednim Europejskim Dokumentem Oceny (EAD) Spełnienie parametrów podanych w rozdziale 3 można zakładać tylko wtedy, gdy HALFEN HLX Lift-Box stosowany jest zgodnie z wytycznymi i warunkami określonymi w załączniku B. Metody badań i oceny stanowiące podstawę niniejszej Europejskiej Oceny Technicznej prowadzą do przyjęcia przewidywanego 50-letniego okresu użytkowania HALFEN HLX Lift-Box. Dane dotyczące okresu użytkowania nie są równoznaczne z gwarancją Producenta; są jedynie informacją pomocną przy wyborze odpowiedniego wyrobu, w związku z przewidywanym, ekonomicznie uzasadnionym okresem użytkowania obiektu. 3 Właściwości użytkowe wyrobów i metody zastosowane do ich oceny 3.1 Bezpieczeństwo pożarowe (Wymaganie podstawowe 2) Istotna właściwość Reakcja na ogień Właściwości użytkowe Klasa A1 3.2 Bezpieczeństwo użytkowania (Wymaganie podstawowe 4) Istotna właściwość Nośność Minimalne odległości od krawędzi i osiowe Właściwości użytkowe patrz załącznik C1 patrz załącznik C2 4 System oceny i weryfikacji stałości właściwości użytkowych wraz z odniesieniem do jego podstawy prawnej Zgodnie z europejskim dokumentem oceny EAD Nr obowiązuje następująca podstawa prawna [97/161/EC]. Obowiązuje system 2+ oceny i weryfikacji stałości właściwości użytkowych. Z /16

6 Tłumaczenie oryginału z języka niemieckiego - RDE HALFEN, nieautoryzowane przez Niemiecki Instytut Techniki Budowlanej Europejska Ocena Techniczna Niemiecki Instytut Techniki Budowlanej DIBt ETA-17/0488 strona 4 z 9 / 18 października Szczegóły techniczne niezbędne do wdrożenia systemu oceny i weryfikacji stałości właściwości użytkowych, zgodnie z odpowiednim Europejskim Dokumentem Oceny Szczegóły techniczne, niezbędne do wdrożenia systemu oceny i weryfikacji stałości właściwości użytkowych, są składnikiem planu kontroli zdeponowanego w Niemieckim Instytucie Techniki Budowlanej. Wydano w Berlinie w dniu 18 października 2018 przez Niemiecki Instytut Techniki Budowlanej BD Dipl.-Ing. Andreas Kummerow Kierownik działu Uwierzytelniono /pieczęć okrągła z napisem Niemiecki Instytut Techniki Budowlanej, podpis nieczytelny/ Z /16

12 HALFEN KONTAKTY CAŁY ŚWIAT HALFEN jest reprezentowany przez spółki zależne w poniższych 14 krajach, prosimy o kontakt z nami Austria Belgia / Luksemburg Chiny Czechy Francja Niemcy Włochy Holandia Norwegia Polska Hiszpania Szwecja Szwajcaria Wielka Brytania / Irlandia Stany Zjednoczone Dla krajów niewymienionych HALFEN International HALFEN Gesellschaft m.b.h. Leonard-Bernstein-Str Wien HALFEN N.V. Borkelstraat Schoten HALFEN Construction Accessories Distribution Co.Ltd. Room 601 Tower D, Vantone Centre No. A6 Chao Yang Men Wai Street Chaoyang District Beijing P.R. China HALFEN s.r.o. Business Center Šafránkova Šafránkova 1238/ Praha 5 HALFEN S.A.S. 18, rue Goubet Paris HALFEN Vertriebsgesellschaft mbh Liebigstr Langenfeld HALFEN S.r.l. Soc. Unipersonale Via F.lli Bronzetti N Bergamo HALFEN b.v. Oostermaat CS Borne HALFEN AS Postboks Stavanger HALFEN Sp. z o.o. Ul. Obornicka Poznan HALFEN IBERICA, S.L. Polígono Industrial Santa Ana c/ Ignacio Zuloaga Rivas-Vaciamadrid Halfen AB Vädursgatan Göteborg HALFEN Swiss AG Hertistrasse Wallisellen HALFEN Ltd. A1/A2 Portland Close Houghton Regis LU5 5AW HALFEN USA Inc. PO Box San Antonio TX HALFEN International GmbH Liebigstr Langenfeld / Germany Phone: office@halfen.at Internet: Phone: info@halfen.be Internet: Phone: info@halfen.cn Internet: Phone: info@halfen.cz Internet: Phone: halfen@halfen.fr Internet: Phone: info@halfen.de Internet: Phone: tecnico@halfen.it Internet: Phone: info@halfen.nl Internet: Phone: post@halfen.no Internet: Phone: info@halfen.pl Internet: Phone: info@halfen.es Internet: Phone: info@halfen.se Internet: Phone: info@halfen.ch Internet: Phone: info@halfen.co.uk Internet: Phone: info@halfenusa.com Internet: Phone: info@halfen.com Internet: Ponadto HALFEN na świecie jest reprezentowany przez sieć biur sprzedaży i dystrybucji. Prosimy o kontakt: UWAGA! Wszelkie zmiany techniczne i konstrukcyjne są zastrzeżone. Informacje podane w niniejszym katalogu bazują na aktualnym stanie wiedzy technicznej w momencie publikacji. Wszelkie zmiany konstrukcyjne i techniczne są zastrzeżone w każdym przypadku. Firma HALFEN GmbH nie ponosi jakiejkolwiek odpowiedzialności za nieprawidłowe informacje w niniejszej publikacji i błędy powstałe podczas druku. Fax: Fax: Fax: Fax: Fax: Fax: Fax: Fax: Fax: Fax: Fax: Fax: Fax: Fax: HALFEN Sp. z o.o., Polska kopiowanie bez pozwolenia zabronione T /19 - PL PDF 02/19 Firma HALFEN GmbH dla swoich zakładów w Niemczech, Szwajcarii, Czechach, Austrii, Francji, Holandii i Polsce wprowadziła i stosuje system zarządzania jakością DIN EN ISO 9001:2015, Certyfikat nr AQ-GER-DAkkS.
