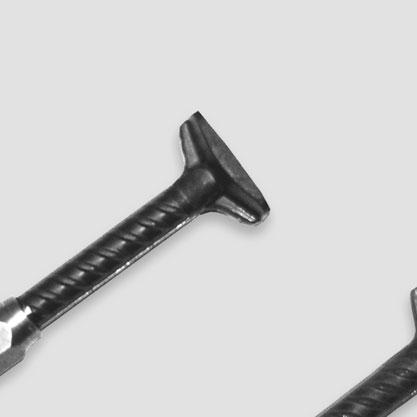

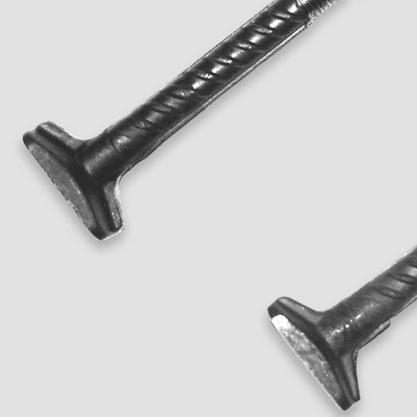

1 INST_HSC 10/17 GB F PL Stud Connector Stud Connector Armature pour corbeau Zbrojenie krótkich wsporników Assembly Instructions Montageanleitung Notice d utilisation Instrukcja montażu

2 Assembly instructions Product overview HSC-S HSC-A HSC-S HSC-H HSC-H Single headed, female bar Single headed, male bar ouble female bar ouble headed bar Single headed bar Identification Stud heads HSC 20 Sleeves Manufacturer s mark Product, bar diameter d HSC S 20 xyy Female and male bars Bar diameter Thread M12 x 1.75 * M16 x 2 * M20 x 2,5 * M25 x 2,5 Colour; protection plug * = ISO standard metric screw thread (IN 13-1) HSC-S, HSC-S green orange light blue brown The thread of the HSC Socket bars must be covered and protected with a sealing cap. Formwork accessories Nailing plate, plastic H Magnetic plate H Nailing plate, metal 75 mm h = 9 mm Installation examples Monolithic solution Multi-phase concreting solutions HSC-H Nailing plate HSC-A HSC-S HSC-A Concreting step 2 Concreting step 1 Concreting step 2 Pos : Construction bar for stirrups Variant 1: Interlocking joint in accordance with IN EN Variant 2: simplified key joint HALFEN INST_HSC 10/17

3 Assembly instructions Mounting positions Stud heads can be aligned horizontally or vertically. To ensure installation of the (male) connecting bars, minimum spacing has to be maintained (not necessary for monolithic components). The engineer s specifications are obligatory. Vertical anchor-head placement Horizontal anchor-head placement Variation 1: anchor-heads aligned in one plane e HSC Variation 2: staggered HSC anchors minimized axial distances a HSC d HSC d HSC Min. distances to ensure installation (male bars) d HSC [mm] e HSC [mm] a HSC [mm] c (Concrete cover) The concrete cover specified in the drawing must also be maintained for the stud heads. Anchorage in columns: The stud-heads are positioned behind the rear longitudinal column reinforcement. The engineers specifications (installation position, concrete cover etc.) have to be observed. i Welding, even spot welding, can impair material properties. For that reason welding and heat application in the head and thread area is not allowed. Other welding, outside of this area has to be carried out according to applicable welding regulations and is the sole responsibility of the welding-contractor. Attached to existing reinforcement, e. g. by wire fixing! 2017 HALFEN INST_HSC 10/17 3

4 Assembly instructions Fixing to timber formwork mm Nailing plate, plastic mm Framework (batten) for simplified keyed joint mm 25 mm Nailing plate, steel Interlocking joint; no batten in nailing plate position. Fixing to steel formwork mm Fixing with hex head bolt with ISO thread: M12 for 12, M16 for 16, M20 for mm Magnetic plate Installing the connecting bars (male) 1 st concreting phase 2 nd concreting phase HSC female bar HSC Connecting Bar Thread detail of a HSC Connection Screw-depth: The HSC (male) connecting bar is turned into the sleeve until the thread is no longer visible. The bar is then rotated until the anchor head is correctly aligned (horizontal or vertical). Refer to the engineer s specifications. Subsequent bending in the thread is not permitted. Secure elements properly during shipping to avoid movement in construction joints HALFEN INST_HSC 10/17

5 Montageanleitung Produktübersicht HSC-S HSC-A HSC-S HSC-H HSC-H Muffenstab Anschlussstab oppelmuffenstab Ankerkopf beidseitig Ankerkopf einseitig Kennzeichnung Ankerköpfe HSC 20 Muffen Werkskennzeichnung Produkt, Stabdurchmesser d HSC S 20 xyy Muffen- und Anschlussstäbe Stabdurchmesser Gewinde M12 x 1.75 * M16 x 2 * M20 x 2,5 * M25 x 2,5 Kennfarbe grün orange hellblau braun * = ISO metrisches Standardgewinde (IN 13-1) HSC-S, HSC-S as Einschraubgewinde der HSC- Muffenstäbe muss mit einer Gewindeverschlussschraube verschlossen sein. Schalungszubehör Kunststoffnagelteller H Magnetteller H Metall-Nagelplatte 75 mm h = 9 mm Montagebeispiele Monolithische Ausführung Ausführung in Betonierabschnitten HSC-H Nagelteller HSC-A HSC-S HSC-A Betonierabschnitt 2 Betonierabschnitt 1 Betonierabschnitt 2 Pos : Lagesicherung für Bügel Variante 1: Verzahnte Fuge nach IN EN Variante 2: Schubzahn 2017 HALFEN INST_HSC 10/17 5

6 Montageanleitung Einbaulage Ankerköpfe können horizontal oder vertikal ausgerichtet sein. Zur Gewährleistung der Schraubbarkeit der Anschlussstäbe sind Mindeststababstände einzuhalten (außer monolithische Ausführung). Es gelten die Festlegungen des Planers. Vertikale Ankerkopfausrichtung Horizontale Ankerkopfausrichtung Variante 1: Ankerköpfe in einer Flucht e HSC Variante 2: minimale Achsabstände der HSC-Anker (gestaffelt) a HSC d HSC d HSC Mindestabstände zur Gewährleistung der Schraubbarkeit (Anschlussstäbe) d HSC [mm] e HSC [mm] a HSC [mm] c (Betondeckung) ie auf den Plänen angegebene Betondeckung muss auch für die Ankerköpfe eingehalten werden. Verankerung in der Stütze: Ankerköpfe müssen bis hinter die Stützenlängsbewehrung geführt werden. ie Angaben des Planers (Einbaulage, Betondeckung etc.) sind zu beachten. i Schweißen, auch Punktschweißen, kann die Materialeigenschaften negativ beeinflussen und ist im Bereich des Gewindes und der Ankerköpfe nicht zulässig. Schweißungen sind nach gültigen Schweißvorschriften durchzuführen und liegen in der Verantwortung des Ausführenden. Befestigung an vorhandener Bewehrung, z. B. durch Anrödeln! HALFEN INST_HSC 10/17

7 Montageanleitung Befestigung an der Holzschalung mm Nagelteller, Kunststoff mm Schalbrett für Schubzahn mm 25 mm Nagelteller, Stahl Leiste für verzahnte Fugenausbildung. Im Bereich des Nageltellers ausgespart Befestigung an Stahlschalung mm Befestigung mit Sechskantschraube ISO Regelgewinde: M12 bei 12, M16 bei 16, M20 bei mm Magnetteller Einschrauben der Anschlussstäbe 1. Betonierabschnitt 2. Betonierabschnitt HSC Muffenstab HSC Anschlussstab Schnitt durch einen HSC-Anschluss Einschraubtiefe: er HSC-Anschlussstab wird eingeschraubt, bis das gesamte Gewinde von der Schraubmuffe verdeckt ist. anach darf der Stab noch gedreht werden, bis der Ankerkopf die richtige Orientierung (horizontal/ vertikal) angenommen hat. ie Angaben des Planers sind zu beachten. as Nachbiegen der Stäbe im Gewindebereich ist nicht zulässig. Ein Klaffen der Betonierfuge während des Transportes ist zu verhindern HALFEN INST_HSC 10/17 7

8 Notice d utilisation Aperçu des produits HSC-S HSC-A HSC-S HSC-H HSC-H Armature à pied d ancrage unique et à douille femelle Identification Pied d ancrage HSC 20 Fabricant Armature à pied d ancrage unique et filetage mâle Manchons Type, diamètre barre d HSC S 20 xyy Armature à double douille femelle HSC-S, HSC-S Armature à double pied d ancrage Armatures mâles et manchons femelles Armature à pied d ancrage simple iamètre de barre iamètre de la barre M12 x 1.75 * M16 x 2 * M20 x 2,5 * M25 x 2,5 Couleur du bouchon de protection * = Filetage à pas métrique standard (ISO) vert orange bleu clair marron Les armatures HSC avec douille femelle sont livrées avec un bouchon de protection monté dans les usines HALFEN Accessoires de coffrage Fixation en plastique à clouer H Fixation magnétique H Fixation en acier à clouer 75 mm h = 9 mm Exemples d utilisation Solution avec corbeau monolithique Solution avec corbeau rapporté HSC-H Fixation à clouer HSC-A HSC-S HSC-A Bétonnage phase 2 Bétonnage phase 1 Bétonnage phase 2 : Maintenir les étriers en position Variante 1: Joint cranté suivant la IN EN Variante 2: joint simplifié HALFEN INST_HSC 10/17

9 Notice d utilisation isposition Les pieds des armatures HSC peuvent êtres placés indifféremment dans le sens vertical ou horizontal suivant les recommandations du bureau d étude. Pied d ancrage vertical Pied d ancrage horizontal Variante 1: Pieds d ancrage alignés sur un même plan e HSC Variante 2: Pieds d ancrage positionnés sur deux plans différents a HSC d HSC d HSC Entraxe minimum entre les pieds d ancrage (ancres verticales) d HSC [mm] e HSC [mm] a HSC [mm] c (Enrobage) L enrobage du béton (c) stipulé dans les schémas doit être également respecté à l arrière du pied. Le pied des armatures doit être positionné derrière les aciers verticaux du poteau. Les recommandations du bureau d étude du projet doivent être respectées (positionnement, enrobage de béton etc.). i La soudure, même par points, peut altérer les propriétés du matériau. Pour cette raison, il n est pas autorisé de souder ou d appliquer toute source de chaleur sur le pied d ancrage. En dehors du pied d ancrage, toute soudure doit être effectuée conformément aux réglementations en vigueurs et suivant les recommandations de l armaturier ou du soudeur. L armature HSC à double pied d ancrage peut être fixée au ferraillage vertical du poteau, par exemple avec des fils à ligaturer! 2017 HALFEN INST_HSC 10/17 9

10 Notice d utilisation Fixation sur coffrage en bois mm Fixation en plastique à clouer mm coffrage (latte) joint simple mm 25 mm Fixation en acier à clouer Joint cranté: ne pas fixer l armature HSC sur la partie creuse du béton, positionner la fixation à clouer directement sur le coffrage Fixation sur coffrage en acier mm Fixation avec vis tête hexagonale à filetage pas ISO: M12 pour 12, M16 pour 16, M20 pour mm Fixation magnétique Mise en place des armatures HSC à filetage mâle 1 ère phase de bétonnage 2 ème phase de bétonnage Armature avec douille femelle Armature HSC à filetage mâle Jonction avec le manchon femelle HSC Profondeur de vissage: lorsque l armature HSC mâle est vissée à fond dans le manchon femelle, le filetage n est plus visible. La barre doit alors être tournée jusqu à ce que le pied d ancrage soit correctement aligné (horizontalement ou verticalement). Se référer aux recommandations du bureau d étude. Il n est pas possible de plier la barre au niveau du filetage. Fixer correctement les éléments lors du transport pour éviter tout mouvement dans les joints de construction HALFEN INST_HSC 10/17

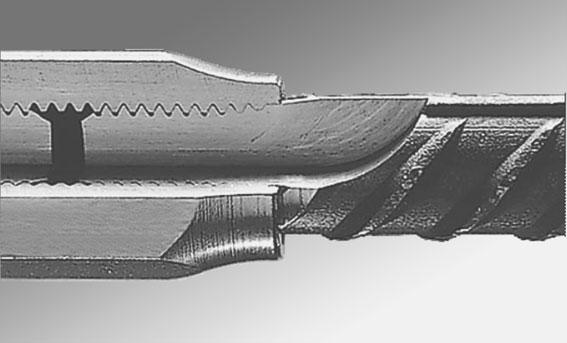

11 Instrukcja montażu Przegląd produktów HSC-S HSC-A HSC-S HSC-H HSC-H Trzpień z tuleją gwintowaną Trzpień zakończony gwintem Trzpień zakończony tulejkami Trzpień zakończony główkami Trzpień zakończony główką Oznaczenie Główka trzpienia HSC 20 Tuleja gwintowana Symbol zakładu produkcyjnego S 20 xyy Trzpienie gwintowane i z tulejami Średnica pręta Gwint M12 x 1.75 * M16 x 2 * M20 x 2,5 * M25 x 2,5 Kolor zatyczek gwintów * = Gwinty metryczne ISO (IN 13-1) Zielony Pomarańcz Niebieski Brązowy Produkt, średnica pręta d HSC HSC-S, HSC-S Gwint wewnętrzny tulei musi być zabezpieczony śrubą uszczelniającą. Asortyment do szalowania Krążek montażowy przybijany H Krążek montażowy magnetyczny H Płytka montażowa przybijana 75 mm h = 9 mm Przykłady zastosowań Połączenie monolityczne Połączenie wrębowe HSC-H Krążek montażowy HSC-A HSC-S HSC-A Etap 2 betonowania Etap 1 betonowania Etap 2 betonowania Pos : Stabilizacja położenia strzemion Wariant 1: Połączenie z wrębami IN EN Wariant 2: Połączenie na wrąb 2017 HALFEN INST_HSC 10/

12 Instrukcja montażu Ułożenie zbrojenia Główki trzpieni można układać pionowo lub poziomo. W celu zapewnienia montażu trzpieni gwintowanych, należy przestrzegać minimalnych rozstawów trzpieni (nie dotyczy połączeń monolitycznych). Obowiązują ustalenia projektanta. Pionowe ułożenie główek trzpieni Poziome ułożenie główek trzpieni Wariant 1: Główki trzpieni w jednej płaszczyźnie e HSC Wariant 2: Główki przemiennie w dwóch płaszczyznach a HSC d HSC dhsc Minimalne odstępy trzpieni gwintowanych zapewniające ich montaż d HSC [mm] e HSC [mm] a HSC [mm] c (otulina betonowa) Projektowana otulina betonowa musi być także zachowana dla główek trzpieni. Zakotwienie w słupie: główki trzpieni muszą zachodzić za zbrojenie podłużne słupa. Należy przestrzegać wytycznych projektowych (rozmieszczenie zbrojenia, otulina betonowa, itd.). i Spawanie, także punktowe, może negatywnie wpływać na właściwości materiału, dlatego w obszarze gwintu oraz główki jest zabronione. Spawanie poza wymienionymi obszarami wykonuje się zgodnie z aktualnymi przepisami i wiedzą techniczną, na odpowiedzialność wykonującego. Mocowanie do istniejącego zbrojenia drutem wiązałkowym! HALFEN INST_HSC 10/17

13 Instrukcja montażu Mocowanie do szalunku drewnianego mm Przybijany krążek montażowy z tworzywa mm eskowanie połączenia na wrąb mm 25 mm Płytka montażowa, stalowa Wywiercić otwór w listwie dla umieszczenia krążka montażowego. Mocowanie do szalunku stalowego mm Mocowanie za pomocą sześciokątnej śruby metrycznej: M12 dla 12, M16 dla 16, M20 dla mm Magnetyczny krążek montażowy Montaż trzpieni gwintowanych 1 etap betonowania 2 etap betonowania HSC z tuleją HSC z końcem gwintowanym Przekrój skręconego połączenia Głębokość wkręcenia: gwintowany trzpień HSC wkręcać do momentu całkowitego schowania się gwintu w tulei. Następnie (jeżeli wymagane) obrócić trzpień, celem prawidłowego położenia główki trzpienia (pionowego lub poziomego), zgodnie z danymi projektowymi. oginanie pręta w strefie gwintu zabronione. Złącze wrębowe należy zabezpieczyć na czas transportu HALFEN INST_HSC 10/
