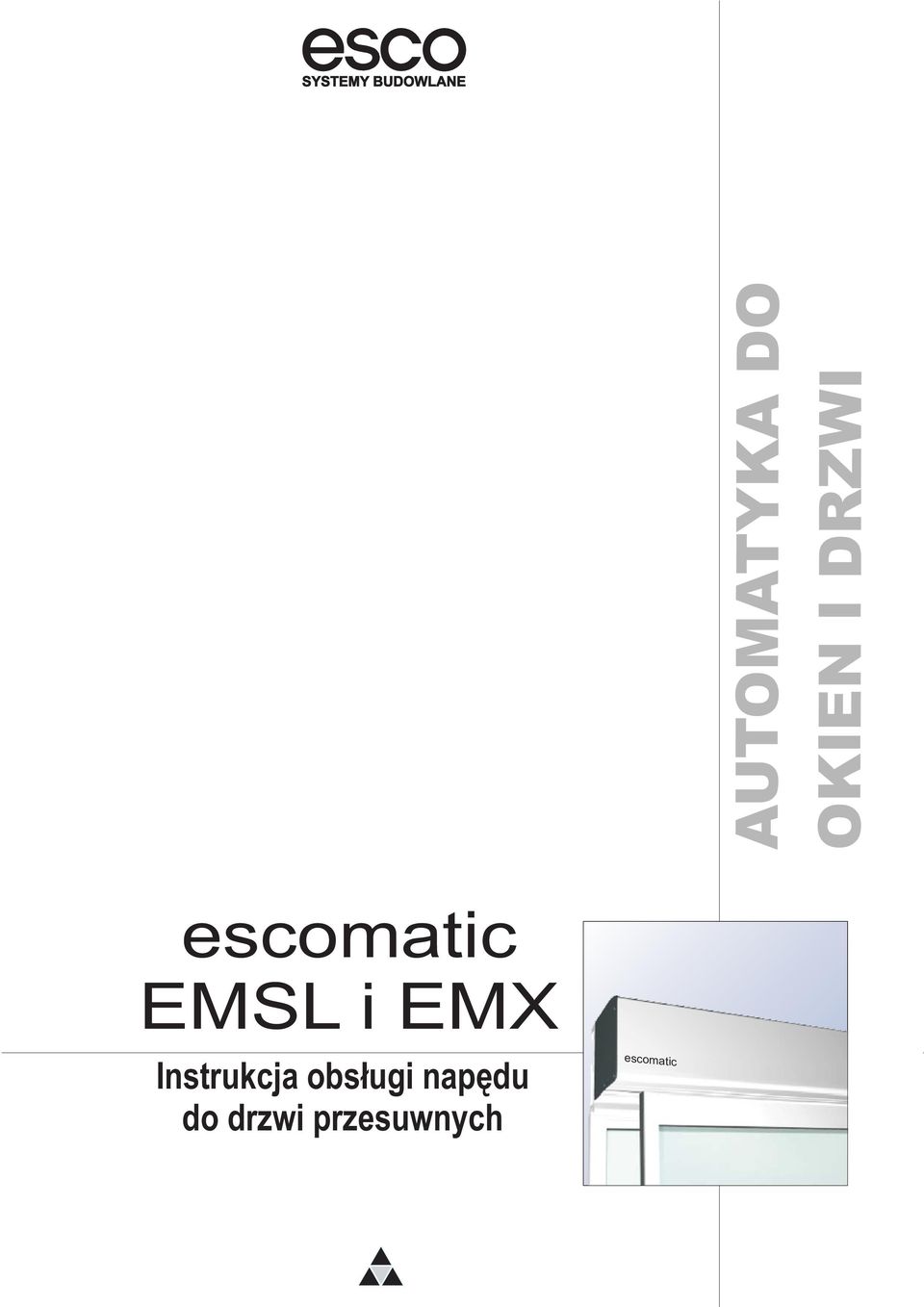

1 AUTOMATYKA DO OKIEN I DRZWI escomatic EMSL i EMX Instrukcja obs³ugi napêdu do drzwi przesuwnych escomatic

2 Szanowni Pañstwo AUTOMATYKA DO OKIEN I DRZWI Dziêkujemy za dokonanie zakupu naszego napêdu do drzwi przesuwnych typu ESCOMATIC i jednoczeœnie gratulujemy z okazji do³¹czenia do grona usatysfakcjonowanych u ytkowników naszych napêdów, które znalaz³y uznanie wœród tysiêcy klientów na ca³ym œwiecie. Mamy nadziejê, e nasz napêd przyczyni siê do podniesienia presti u obiektu w którym zosta³ zamontowany a jego eksploatacja bêdzie sprawiaæ Pañstwu satysfakcjê. Wysoka jakoœæ zastosowanych podzespo³ów jest gwarancj¹ d³ugoletniej pracy. Dlatego ESCO Polska Sp. z o.o. udziela 24-miesiêcznej gwarancji na napêdy ESCOMATIC, jako jedna z pierwszych na polskim rynku. Zastosowane w napêdzie systemy bezpieczeñstwa zapewniaj¹ maksymaln¹ ochronê osób korzystaj¹cych z wejœcia w Pañstwa obiekcie. Jednoczeœnie zdajemy sobie sprawê, e nasze napêdy niejednokrotnie s¹ zamontowane w drzwiach, które pe³ni¹ rolê wyjœæ ewakuacyjnych i od ich stanu technicznego uzale niona jest sprawna i bezpieczna ewakuacja z obiektu. Dlatego najwa niejszym celem Serwisu Centralnego ESCO Polska Sp. z o.o. jest zapewnienie bezawaryjnej pracy napêdów ESCOMATIC w ci¹gu trwania okresu gwarancyjnego i pogwarancyjnego. Nasi autoryzowani serwisanci s¹ gwarancj¹ œwiadczenia us³ug serwisowych na najwy szym poziomie. W zwi¹zku z powy szym zgodnie z dostarczonymi Pañstwu przy odbiorze technicznym napêdu warunkami 24-miesiêcznej gwarancji proponujemy podpisanie umowy konserwacyjnej. Dziêki tej umowie napêd bêdzie pod sta³¹ opiek¹ serwisow¹ naszego autoryzowanego serwisu, który daje gwarancjê profesjonalnego wykonania czynnoœci konserwacyjno-serwisowych. Dodatkowo nasi klienci, którzy zdecydowali siê na podpisanie umowy konserwacyjnej s¹ traktowani priorytetowo (czas reakcji serwisu od momentu zg³oszenia usterki jest skrócony do minimum). W celu zawarcia umowy konserwacyjnej prosimy o kontakt z naszym pracownikiem Serwisu Centralnego. Serwis Centralny ESCO Polska Sp. z o.o. Tel Fax serwis@esco.com.pl escomatic escomatic escomatic EMSL i EMX strona: 02 stan: esco@esco.com.pl

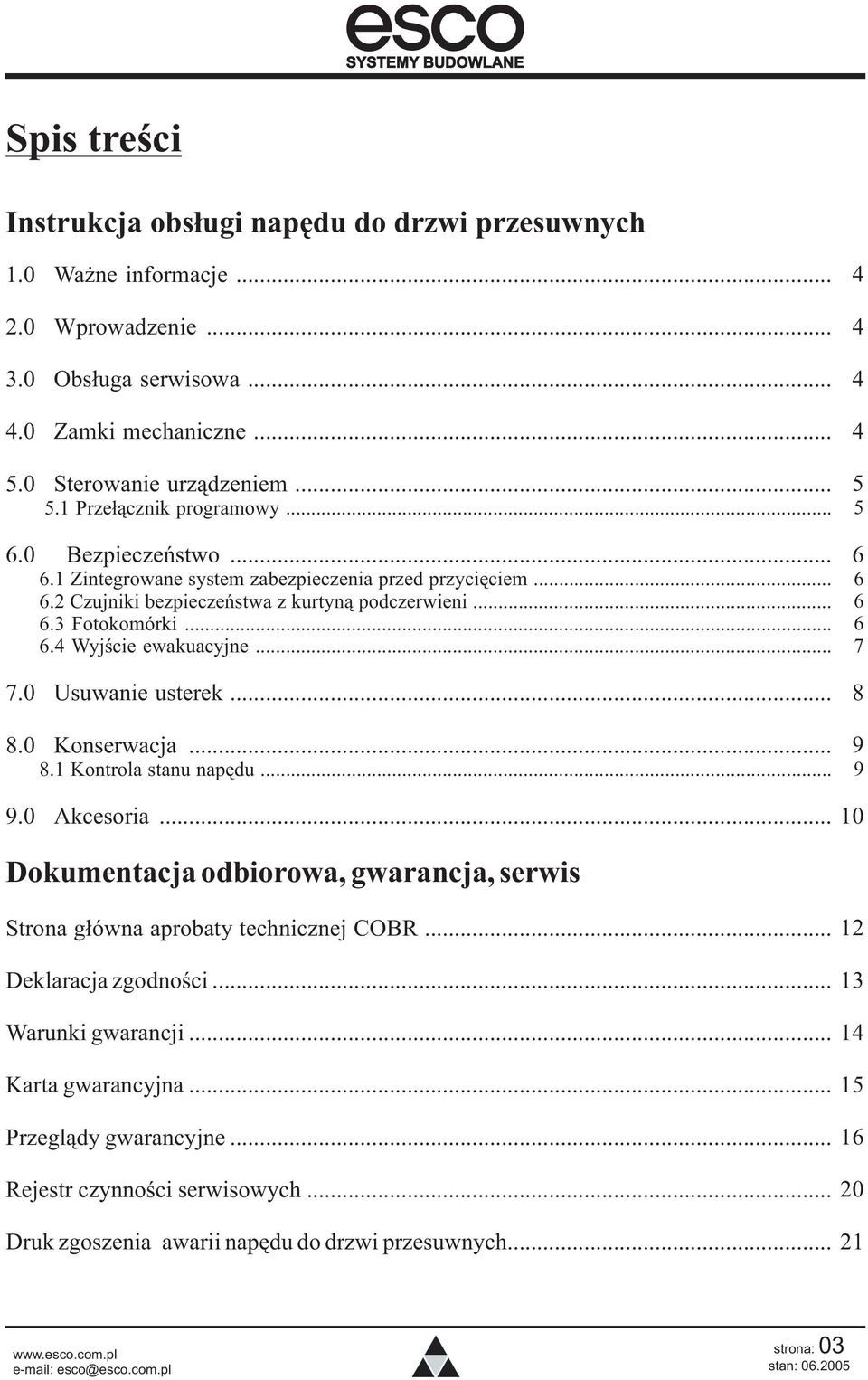

3 Spis treœci Instrukcja obs³ ugi napêdu do drzwi przesuwnych 1.0 Wa ne informacje Wprowadzenie Obs³uga serwisowa Zamki mechaniczne Sterowanie urz¹dzeniem Prze³¹cznik programowy Bezpieczeñstwo Zintegrowane system zabezpieczenia przed przyciêciem Czujniki bezpieczeñstwa z kurtyn¹ podczerwieni Fotokomórki Wyjœcie ewakuacyjne Usuwanie usterek Konserwacja Kontrola stanu napêdu Akcesoria Dokumentacja odbiorowa, gwarancja, serwis Strona g³ówna aprobaty technicznej COBR... Deklaracja zgodnoœci... Warunki gwarancji... Karta gwarancyjna... Przegl¹ dy gwarancyjne... Rejestr czynnoœci serwisowych... Druk zgoszenia awarii napêdu do drzwi przesuwnych strona: 03 esco@esco.com.pl stan:

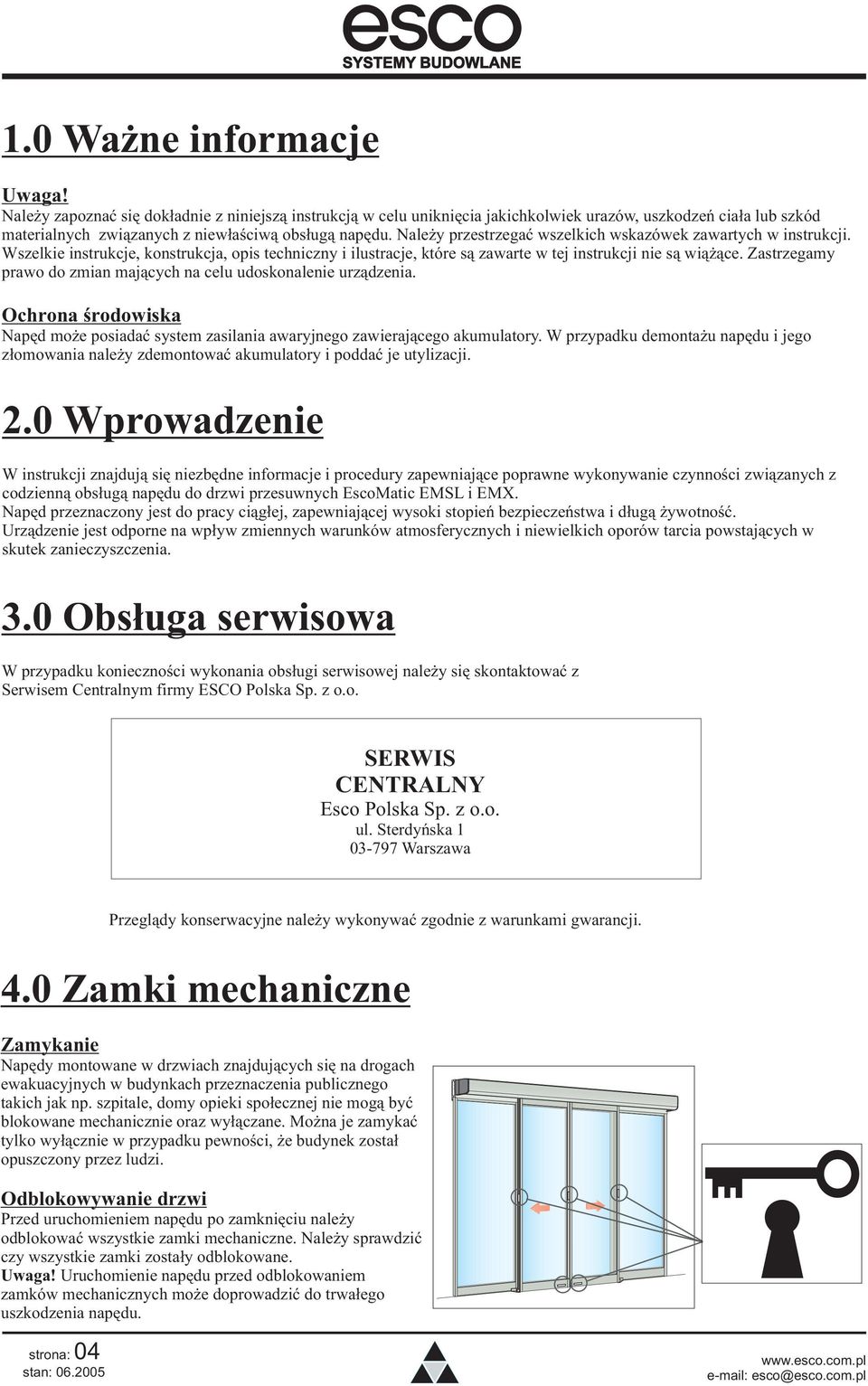

4 1.0 Wa ne informacje Uwaga! Nale y zapoznaæ siê dok³adnie z niniejsz¹ instrukcj¹ w celu unikniêcia jakichkolwiek urazów, uszkodzeñ cia³a lub szkód materialnych zwi¹zanych z niew³aœciw¹ obs³ug¹ napêdu. Nale y przestrzegaæ wszelkich wskazówek zawartych w instrukcji. Wszelkie instrukcje, konstrukcja, opis techniczny i ilustracje, które s¹ zawarte w tej instrukcji nie s¹ wi¹ ¹ce. Zastrzegamy prawo do zmian maj¹cych na celu udoskonalenie urz¹dzenia. Ochrona œrodowiska Napêd mo e posiadaæ system zasilania awaryjnego zawieraj¹cego akumulatory. W przypadku demonta u napêdu i jego z³omowania nale y zdemontowaæ akumulatory i poddaæ je utylizacji. 2.0 Wprowadzenie W instrukcji znajduj¹ siê niezbêdne informacje i procedury zapewniaj¹ce poprawne wykonywanie czynnoœci zwi¹zanych z codzienn¹ obs³ug¹ napêdu do drzwi przesuwnych EscoMatic EMSL i EMX. Napêd przeznaczony jest do pracy ci¹g³ej, zapewniaj¹cej wysoki stopieñ bezpieczeñstwa i d³ug¹ ywotnoœæ. Urz¹dzenie jest odporne na wp³yw zmiennych warunków atmosferycznych i niewielkich oporów tarcia powstaj¹cych w skutek zanieczyszczenia. 3.0 Obs³uga serwisowa W przypadku koniecznoœci wykonania obs³ugi serwisowej nale y siê skontaktowaæ z Serwisem Centralnym firmy ESCO Polska Sp. z o.o. SERWIS CENTRALNY Esco Polska Sp. z o.o. ul. Sterdyñska Warszawa Przegl¹dy konserwacyjne nale y wykonywaæ zgodnie z warunkami gwarancji. 4.0 Zamki mechaniczne Zamykanie Napêdy montowane w drzwiach znajduj¹cych siê na drogach ewakuacyjnych w budynkach przeznaczenia publicznego takich jak np. szpitale, domy opieki spo³ecznej nie mog¹ byæ blokowane mechanicznie oraz wy³¹czane. Mo na je zamykaæ tylko wy³¹cznie w przypadku pewnoœci, e budynek zosta³ opuszczony przez ludzi. Odblokowywanie drzwi Przed uruchomieniem napêdu po zamkniêciu nale y odblokowaæ wszystkie zamki mechaniczne. Nale y sprawdziæ czy wszystkie zamki zosta³y odblokowane. Uwaga! Uruchomienie napêdu przed odblokowaniem zamków mechanicznych mo e doprowadziæ do trwa³ego uszkodzenia napêdu. strona: 04 stan: esco@esco.com.pl

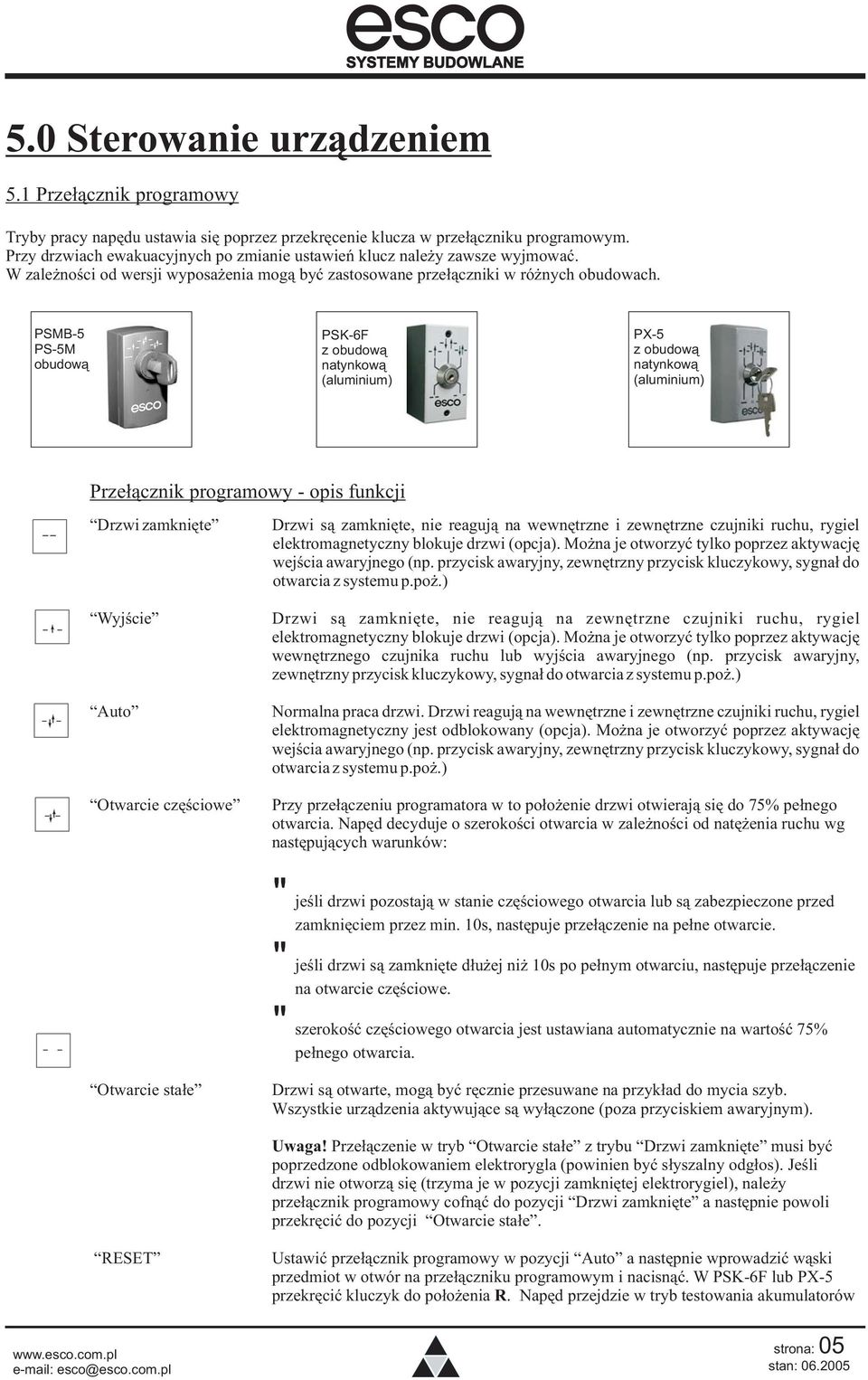

5 5.0 Sterowanie urz¹dzeniem 5.1 Prze³¹cznik programowy Tryby pracy napêdu ustawia siê poprzez przekrêcenie klucza w prze³¹czniku programowym. Przy drzwiach ewakuacyjnych po zmianie ustawieñ klucz nale y zawsze wyjmowaæ. W zale noœci od wersji wyposa enia mog¹ byæ zastosowane prze³¹czniki w ró nych obudowach. PSMB-5 PS-5M obudow¹ PSK-6F z obudow¹ natynkow¹ (aluminium) PX-5 z obudow¹ natynkow¹ (aluminium) Prze³¹cznik programowy - opis funkcji Drzwi zamkniête Drzwi s¹ zamkniête, nie reaguj¹ na wewnêtrzne i zewnêtrzne czujniki ruchu, rygiel elektromagnetyczny blokuje drzwi (opcja). Mo na je otworzyæ tylko poprzez aktywacjê wejœcia awaryjnego (np. przycisk awaryjny, zewnêtrzny przycisk kluczykowy, sygna³ do otwarcia z systemu p.po.) Wyjœcie Drzwi s¹ zamkniête, nie reaguj¹ na zewnêtrzne czujniki ruchu, rygiel elektromagnetyczny blokuje drzwi (opcja). Mo na je otworzyæ tylko poprzez aktywacjê wewnêtrznego czujnika ruchu lub wyjœcia awaryjnego (np. przycisk awaryjny, zewnêtrzny przycisk kluczykowy, sygna³ do otwarcia z systemu p.po.) Auto Otwarcie czêœciowe Otwarcie sta³e Normalna praca drzwi. Drzwi reaguj¹ na wewnêtrzne i zewnêtrzne czujniki ruchu, rygiel elektromagnetyczny jest odblokowany (opcja). Mo na je otworzyæ poprzez aktywacjê wejœcia awaryjnego (np. przycisk awaryjny, zewnêtrzny przycisk kluczykowy, sygna³ do otwarcia z systemu p.po.) Przy prze³¹czeniu programatora w to po³o enie drzwi otwieraj¹ siê do 75% pe³nego otwarcia. Napêd decyduje o szerokoœci otwarcia w zale noœci od natê enia ruchu wg nastêpuj¹cych warunków: " " " jeœli drzwi pozostaj¹ w stanie czêœciowego otwarcia lub s¹ zabezpieczone przed zamkniêciem przez min. 10s, nastêpuje prze³¹czenie na pe³ne otwarcie. jeœli drzwi s¹ zamkniête d³u ej ni 10s po pe³nym otwarciu, nastêpuje prze³¹czenie na otwarcie czêœciowe. szerokoœæ czêœciowego otwarcia jest ustawiana automatycznie na wartoœæ 75% pe³nego otwarcia. Drzwi s¹ otwarte, mog¹ byæ rêcznie przesuwane na przyk³ad do mycia szyb. Wszystkie urz¹dzenia aktywuj¹ce s¹ wy³¹czone (poza przyciskiem awaryjnym). Uwaga! Prze³¹czenie w tryb Otwarcie sta³e z trybu Drzwi zamkniête musi byæ poprzedzone odblokowaniem elektrorygla (powinien byæ s³yszalny odg³os). Jeœli drzwi nie otworz¹ siê (trzyma je w pozycji zamkniêtej elektrorygiel), nale y prze³¹cznik programowy cofn¹æ do pozycji Drzwi zamkniête a nastêpnie powoli przekrêciæ do pozycji Otwarcie sta³e. RESET Ustawiæ prze³¹cznik programowy w pozycji Auto a nastêpnie wprowadziæ w¹ski przedmiot w otwór na prze³¹czniku programowym i nacisn¹æ. W PSK-6F lub PX-5 przekrêciæ kluczyk do po³o enia R. Napêd przejdzie w tryb testowania akumulatorów strona: 05 esco@esco.com.pl stan:

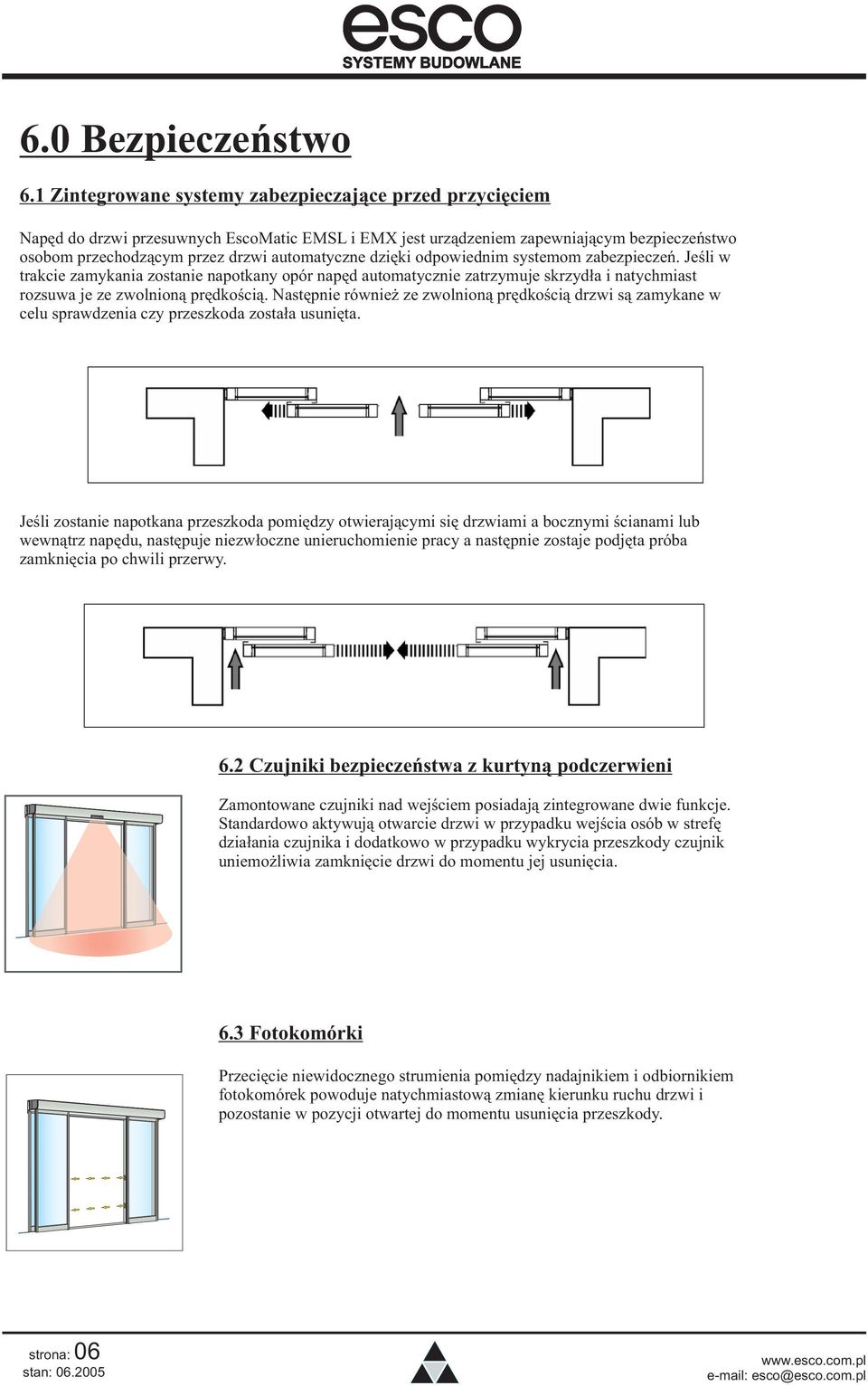

6 6.0 Bezpieczeñstwo 6.1 Zintegrowane systemy zabezpieczaj¹ce przed przyciêciem Napêd do drzwi przesuwnych EscoMatic EMSL i EMX jest urz¹dzeniem zapewniaj¹cym bezpieczeñstwo osobom przechodz¹cym przez drzwi automatyczne dziêki odpowiednim systemom zabezpieczeñ. Jeœli w trakcie zamykania zostanie napotkany opór napêd automatycznie zatrzymuje skrzyd³a i natychmiast rozsuwa je ze zwolnion¹ prêdkoœci¹. Nastêpnie równie ze zwolnion¹ prêdkoœci¹ drzwi s¹ zamykane w celu sprawdzenia czy przeszkoda zosta³a usuniêta. Jeœli zostanie napotkana przeszkoda pomiêdzy otwieraj¹cymi siê drzwiami a bocznymi œcianami lub wewn¹trz napêdu, nastêpuje niezw³oczne unieruchomienie pracy a nastêpnie zostaje podjêta próba zamkniêcia po chwili przerwy. 6.2 Czujniki bezpieczeñstwa z kurtyn¹ podczerwieni Zamontowane czujniki nad wejœciem posiadaj¹ zintegrowane dwie funkcje. Standardowo aktywuj¹ otwarcie drzwi w przypadku wejœcia osób w strefê dzia³ania czujnika i dodatkowo w przypadku wykrycia przeszkody czujnik uniemo liwia zamkniêcie drzwi do momentu jej usuniêcia. 6.3 Fotokomórki Przeciêcie niewidocznego strumienia pomiêdzy nadajnikiem i odbiornikiem fotokomórek powoduje natychmiastow¹ zmianê kierunku ruchu drzwi i pozostanie w pozycji otwartej do momentu usuniêcia przeszkody. strona: 06 stan: esco@esco.com.pl

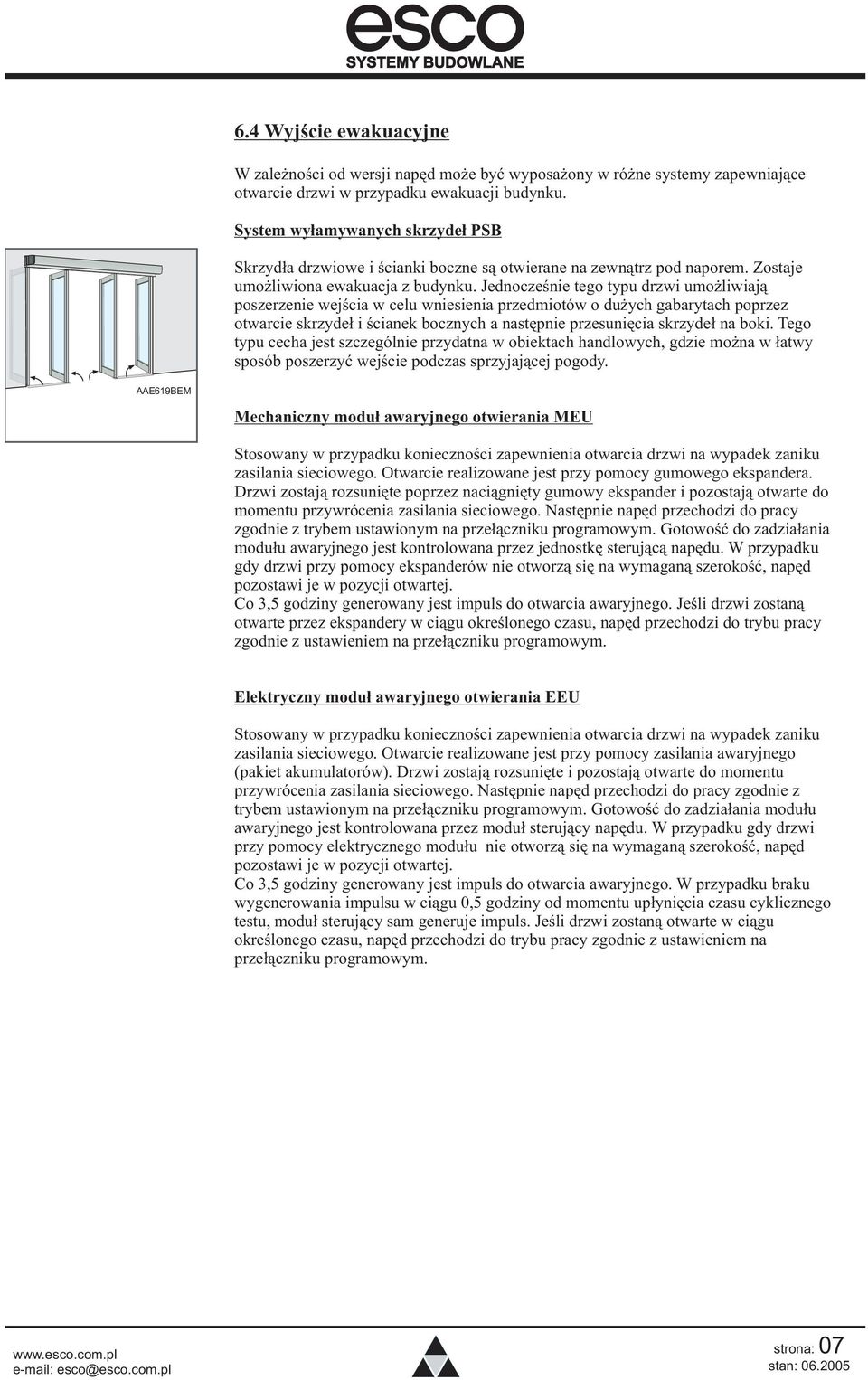

7 6.4 Wyjœcie ewakuacyjne W zale noœci od wersji napêd mo e byæ wyposa ony w ró ne systemy zapewniaj¹ce otwarcie drzwi w przypadku ewakuacji budynku. System wy³amywanych skrzyde³ PSB Skrzyd³a drzwiowe i œcianki boczne s¹ otwierane na zewn¹trz pod naporem. Zostaje umo liwiona ewakuacja z budynku. Jednoczeœnie tego typu drzwi umo liwiaj¹ poszerzenie wejœcia w celu wniesienia przedmiotów o du ych gabarytach poprzez otwarcie skrzyde³ i œcianek bocznych a nastêpnie przesuniêcia skrzyde³ na boki. Tego typu cecha jest szczególnie przydatna w obiektach handlowych, gdzie mo na w ³atwy sposób poszerzyæ wejœcie podczas sprzyjaj¹cej pogody. AAE619BEM Mechaniczny modu³ awaryjnego otwierania MEU Stosowany w przypadku koniecznoœci zapewnienia otwarcia drzwi na wypadek zaniku zasilania sieciowego. Otwarcie realizowane jest przy pomocy gumowego ekspandera. Drzwi zostaj¹ rozsuniête poprzez naci¹gniêty gumowy ekspander i pozostaj¹ otwarte do momentu przywrócenia zasilania sieciowego. Nastêpnie napêd przechodzi do pracy zgodnie z trybem ustawionym na prze³¹czniku programowym. Gotowoœæ do zadzia³ania modu³u awaryjnego jest kontrolowana przez jednostkê steruj¹c¹ napêdu. W przypadku gdy drzwi przy pomocy ekspanderów nie otworz¹ siê na wymagan¹ szerokoœæ, napêd pozostawi je w pozycji otwartej. Co 3,5 godziny generowany jest impuls do otwarcia awaryjnego. Jeœli drzwi zostan¹ otwarte przez ekspandery w ci¹gu okreœlonego czasu, napêd przechodzi do trybu pracy zgodnie z ustawieniem na prze³¹czniku programowym. Elektryczny modu³ awaryjnego otwierania EEU Stosowany w przypadku koniecznoœci zapewnienia otwarcia drzwi na wypadek zaniku zasilania sieciowego. Otwarcie realizowane jest przy pomocy zasilania awaryjnego (pakiet akumulatorów). Drzwi zostaj¹ rozsuniête i pozostaj¹ otwarte do momentu przywrócenia zasilania sieciowego. Nastêpnie napêd przechodzi do pracy zgodnie z trybem ustawionym na prze³¹czniku programowym. Gotowoœæ do zadzia³ania modu³u awaryjnego jest kontrolowana przez modu³ steruj¹cy napêdu. W przypadku gdy drzwi przy pomocy elektrycznego modu³u nie otworz¹ siê na wymagan¹ szerokoœæ, napêd pozostawi je w pozycji otwartej. Co 3,5 godziny generowany jest impuls do otwarcia awaryjnego. W przypadku braku wygenerowania impulsu w ci¹gu 0,5 godziny od momentu up³yniêcia czasu cyklicznego testu, modu³ steruj¹cy sam generuje impuls. Jeœli drzwi zostan¹ otwarte w ci¹gu okreœlonego czasu, napêd przechodzi do trybu pracy zgodnie z ustawieniem na prze³¹czniku programowym. strona: 07 esco@esco.com.pl stan:

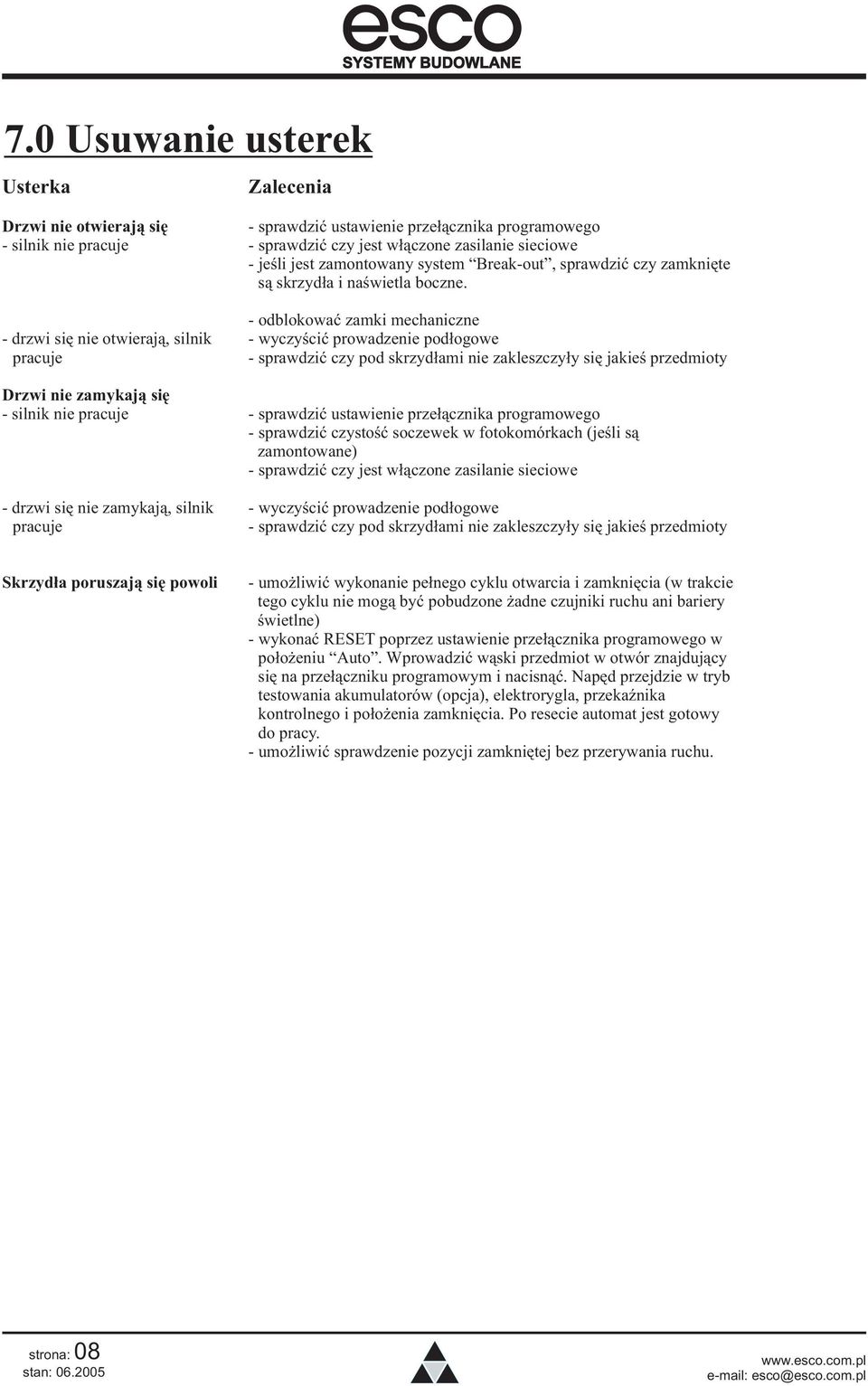

8 7.0 Usuwanie usterek Usterka Zalecenia Drzwi nie otwieraj¹ siê - silnik nie pracuje - drzwi siê nie otwieraj¹, silnik pracuje Drzwi nie zamykaj¹ siê - silnik nie pracuje - drzwi siê nie zamykaj¹, silnik pracuje - sprawdziæ ustawienie prze³¹cznika programowego - sprawdziæ czy jest w³¹czone zasilanie sieciowe - jeœli jest zamontowany system Break-out, sprawdziæ czy zamkniête s¹ skrzyd³a i naœwietla boczne. - odblokowaæ zamki mechaniczne - wyczyœciæ prowadzenie pod³ogowe - sprawdziæ czy pod skrzyd³ami nie zakleszczy³y siê jakieœ przedmioty - sprawdziæ ustawienie prze³¹cznika programowego - sprawdziæ czystoœæ soczewek w fotokomórkach (jeœli s¹ zamontowane) - sprawdziæ czy jest w³¹czone zasilanie sieciowe - wyczyœciæ prowadzenie pod³ogowe - sprawdziæ czy pod skrzyd³ami nie zakleszczy³y siê jakieœ przedmioty Skrzyd³a poruszaj¹ siê powoli - umo liwiæ wykonanie pe³nego cyklu otwarcia i zamkniêcia (w trakcie tego cyklu nie mog¹ byæ pobudzone adne czujniki ruchu ani bariery œwietlne) - wykonaæ RESET poprzez ustawienie prze³¹cznika programowego w po³o eniu Auto. Wprowadziæ w¹ski przedmiot w otwór znajduj¹cy siê na prze³¹czniku programowym i nacisn¹æ. Napêd przejdzie w tryb testowania akumulatorów (opcja), elektrorygla, przekaÿnika kontrolnego i po³o enia zamkniêcia. Po resecie automat jest gotowy do pracy. - umo liwiæ sprawdzenie pozycji zamkniêtej bez przerywania ruchu. strona: 08 stan: esco@esco.com.pl

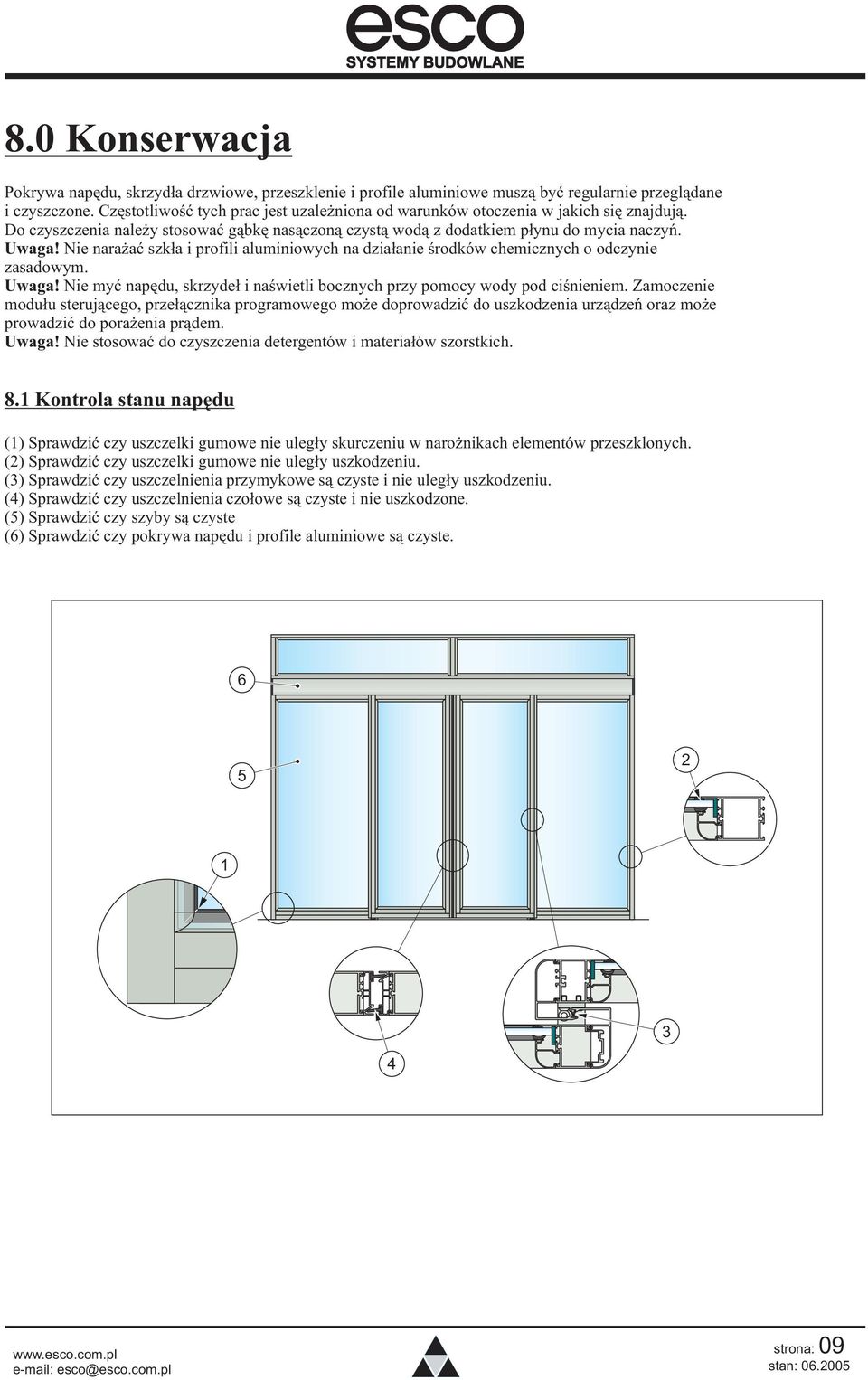

9 8.0 Konserwacja Pokrywa napêdu, skrzyd³a drzwiowe, przeszklenie i profile aluminiowe musz¹ byæ regularnie przegl¹dane i czyszczone. Czêstotliwoœæ tych prac jest uzale niona od warunków otoczenia w jakich siê znajduj¹. Do czyszczenia nale y stosowaæ g¹bkê nas¹czon¹ czyst¹ wod¹ z dodatkiem p³ynu do mycia naczyñ. Uwaga! Nie nara aæ szk³a i profili aluminiowych na dzia³anie œrodków chemicznych o odczynie zasadowym. Uwaga! Nie myæ napêdu, skrzyde³ i naœwietli bocznych przy pomocy wody pod ciœnieniem. Zamoczenie modu³u steruj¹cego, prze³¹cznika programowego mo e doprowadziæ do uszkodzenia urz¹dzeñ oraz mo e prowadziæ do pora enia pr¹dem. Uwaga! Nie stosowaæ do czyszczenia detergentów i materia³ów szorstkich. 8.1 Kontrola stanu napêdu (1) Sprawdziæ czy uszczelki gumowe nie uleg³y skurczeniu w naro nikach elementów przeszklonych. (2) Sprawdziæ czy uszczelki gumowe nie uleg³y uszkodzeniu. (3) Sprawdziæ czy uszczelnienia przymykowe s¹ czyste i nie uleg³y uszkodzeniu. (4) Sprawdziæ czy uszczelnienia czo³owe s¹ czyste i nie uszkodzone. (5) Sprawdziæ czy szyby s¹ czyste (6) Sprawdziæ czy pokrywa napêdu i profile aluminiowe s¹ czyste strona: 09 esco@esco.com.pl stan:

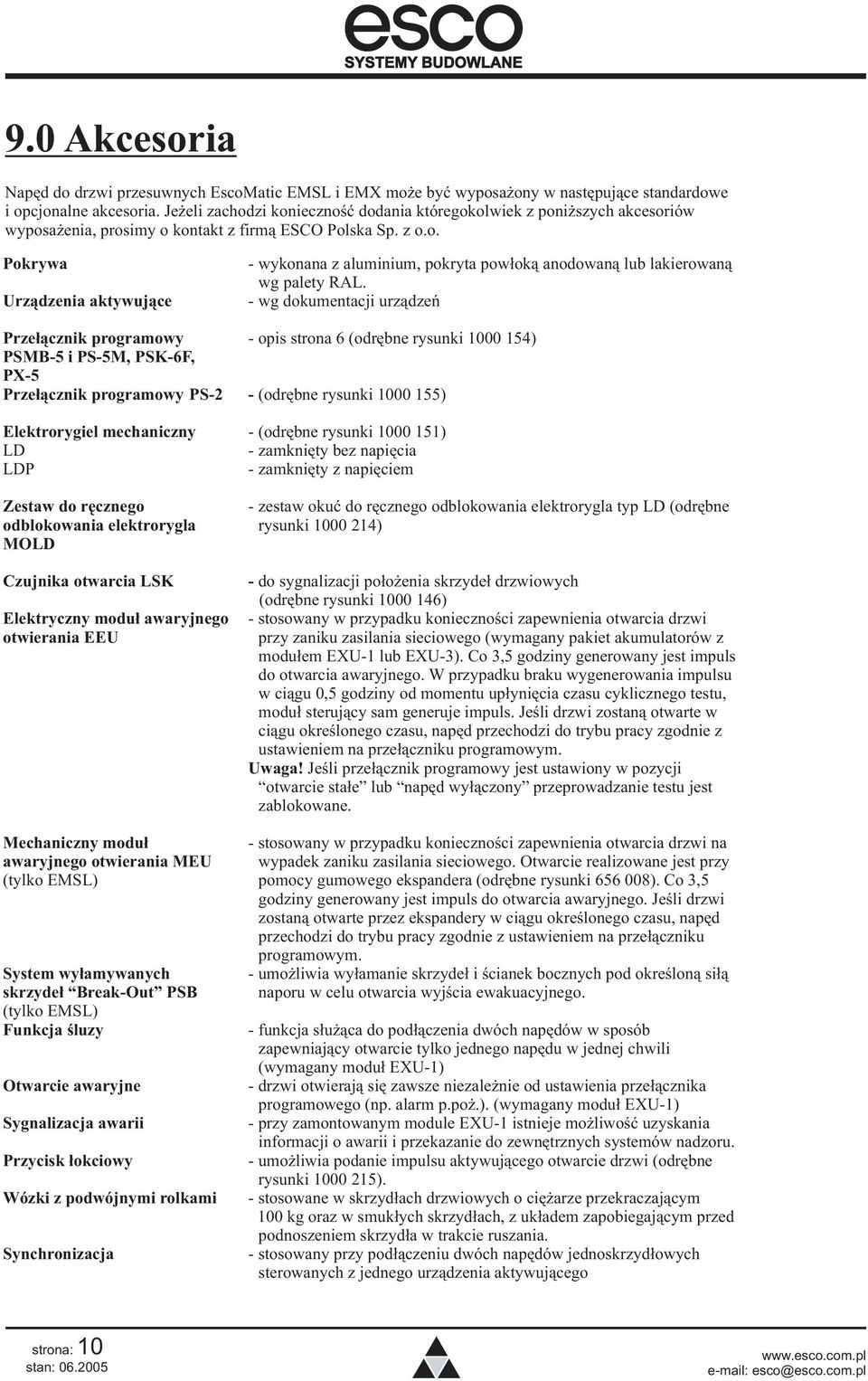

10 9.0 Akcesoria Napêd do drzwi przesuwnych EscoMatic EMSL i EMX mo e byæ wyposa ony w nastêpuj¹ce standardowe i opcjonalne akcesoria. Je eli zachodzi koniecznoœæ dodania któregokolwiek z poni szych akcesoriów wyposa enia, prosimy o kontakt z firm¹ ESCO Polska Sp. z o.o. Pokrywa Urz¹dzenia aktywuj¹ce Prze³¹cznik programowy PSMB-5 i PS-5M, PSK-6F, PX-5 Prze³¹cznik programowy PS-2 Elektrorygiel mechaniczny LD LDP Zestaw do rêcznego odblokowania elektrorygla MOLD Czujnika otwarcia LSK Elektryczny modu³ awaryjnego otwierania EEU Mechaniczny modu³ awaryjnego otwierania MEU (tylko EMSL) System wy³amywanych skrzyde³ Break-Out PSB (tylko EMSL) Funkcja œluzy Otwarcie awaryjne Sygnalizacja awarii Przycisk ³okciowy Wózki z podwójnymi rolkami Synchronizacja - wykonana z aluminium, pokryta pow³ok¹ anodowan¹ lub lakierowan¹ wg palety RAL. - wg dokumentacji urz¹dzeñ - opis strona 6 (odrêbne rysunki ) - (odrêbne rysunki ) - (odrêbne rysunki ) - zamkniêty bez napiêcia - zamkniêty z napiêciem - zestaw okuæ do rêcznego odblokowania elektrorygla typ LD (odrêbne rysunki ) - do sygnalizacji po³o enia skrzyde³ drzwiowych (odrêbne rysunki ) - stosowany w przypadku koniecznoœci zapewnienia otwarcia drzwi przy zaniku zasilania sieciowego (wymagany pakiet akumulatorów z modu³em EXU-1 lub EXU-3). Co 3,5 godziny generowany jest impuls do otwarcia awaryjnego. W przypadku braku wygenerowania impulsu w ci¹gu 0,5 godziny od momentu up³yniêcia czasu cyklicznego testu, modu³ steruj¹cy sam generuje impuls. Jeœli drzwi zostan¹ otwarte w ci¹gu okreœlonego czasu, napêd przechodzi do trybu pracy zgodnie z ustawieniem na prze³¹czniku programowym. Uwaga! Jeœli prze³¹cznik programowy jest ustawiony w pozycji otwarcie sta³e lub napêd wy³¹czony przeprowadzanie testu jest zablokowane. - stosowany w przypadku koniecznoœci zapewnienia otwarcia drzwi na wypadek zaniku zasilania sieciowego. Otwarcie realizowane jest przy pomocy gumowego ekspandera (odrêbne rysunki ). Co 3,5 godziny generowany jest impuls do otwarcia awaryjnego. Jeœli drzwi zostan¹ otwarte przez ekspandery w ci¹gu okreœlonego czasu, napêd przechodzi do trybu pracy zgodnie z ustawieniem na prze³¹czniku programowym. - umo liwia wy³amanie skrzyde³ i œcianek bocznych pod okreœlon¹ si³¹ naporu w celu otwarcia wyjœcia ewakuacyjnego. - funkcja s³u ¹ca do pod³¹czenia dwóch napêdów w sposób zapewniaj¹cy otwarcie tylko jednego napêdu w jednej chwili (wymagany modu³ EXU-1) - drzwi otwieraj¹ siê zawsze niezale nie od ustawienia prze³¹cznika programowego (np. alarm p.po.). (wymagany modu³ EXU-1) - przy zamontowanym module EXU-1 istnieje mo liwoœæ uzyskania informacji o awarii i przekazanie do zewnêtrznych systemów nadzoru. - umo liwia podanie impulsu aktywuj¹cego otwarcie drzwi (odrêbne rysunki ). - stosowane w skrzyd³ach drzwiowych o ciê arze przekraczaj¹cym 100 kg oraz w smuk³ych skrzyd³ach, z uk³adem zapobiegaj¹cym przed podnoszeniem skrzyd³a w trakcie ruszania. - stosowany przy pod³¹czeniu dwóch napêdów jednoskrzyd³owych sterowanych z jednego urz¹dzenia aktywuj¹cego strona: 10 stan: esco@esco.com.pl

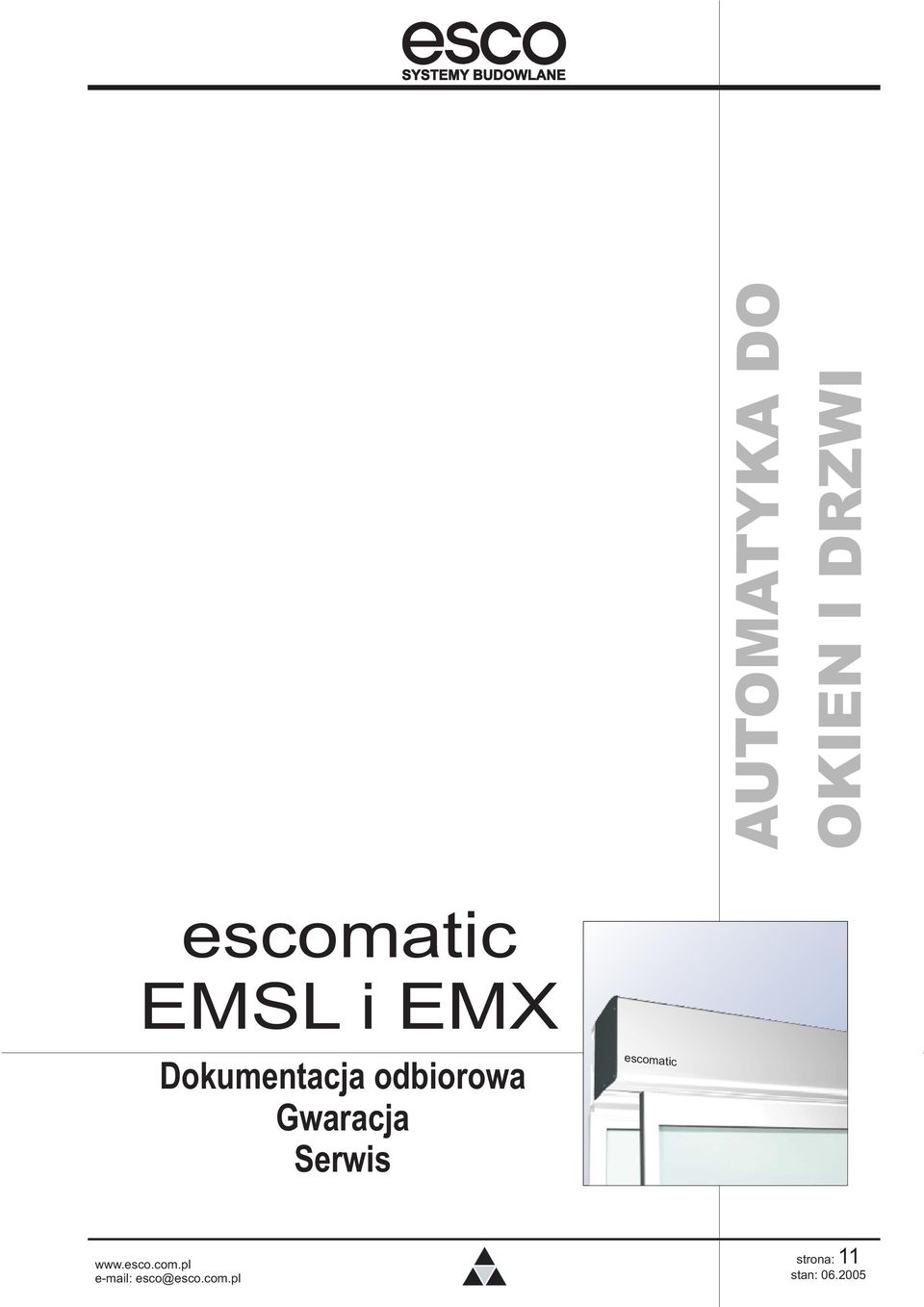

11 AUTOMATYKA DO OKIEN I DRZWI escomatic EMSL i EMX Dokumentacja odbiorowa Gwaracja Serwis escomatic strona: 11 esco@esco.com.pl stan:

12 strona: 12 stan:

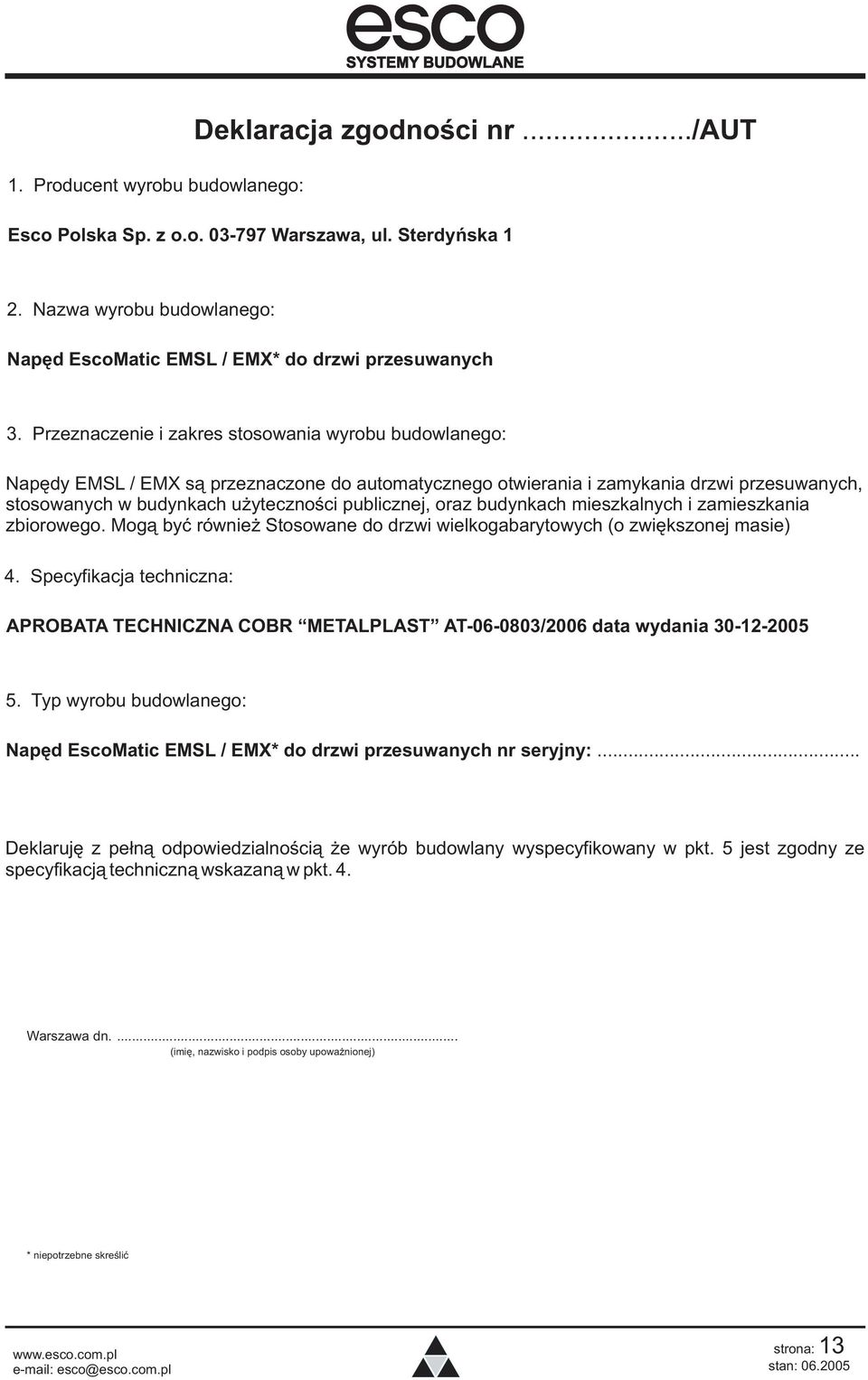

13 1. Producent wyrobu budowlanego: Deklaracja zgodnoœci nr Esco Polska Sp. z o.o Warszawa, ul. Sterdyñska 1.../AUT 2. Nazwa wyrobu budowlanego: Napêd EscoMatic EMSL / EMX* do drzwi przesuwanych 3. Przeznaczenie i zakres stosowania wyrobu budowlanego: Napêdy EMSL / EMX s¹ przeznaczone do automatycznego otwierania i zamykania drzwi przesuwanych, stosowanych w budynkach u ytecznoœci publicznej, oraz budynkach mieszkalnych i zamieszkania zbiorowego. Mog¹ byæ równie Stosowane do drzwi wielkogabarytowych (o zwiêkszonej masie) 4. Specyfikacja techniczna: APROBATA TECHNICZNA COBR METALPLAST AT /2006 data wydania Typ wyrobu budowlanego: Napêd EscoMatic EMSL / EMX* do drzwi przesuwanych nr seryjny:... Deklarujê z pe³n¹ odpowiedzialnoœci¹ e wyrób budowlany wyspecyfikowany w pkt. 5 jest zgodny ze specyfikacj¹ techniczn¹ wskazan¹ w pkt. 4. Warszawa dn.... (imiê, nazwisko i podpis osoby upowa nionej) * niepotrzebne skreœliæ strona: 13 esco@esco.com.pl stan:

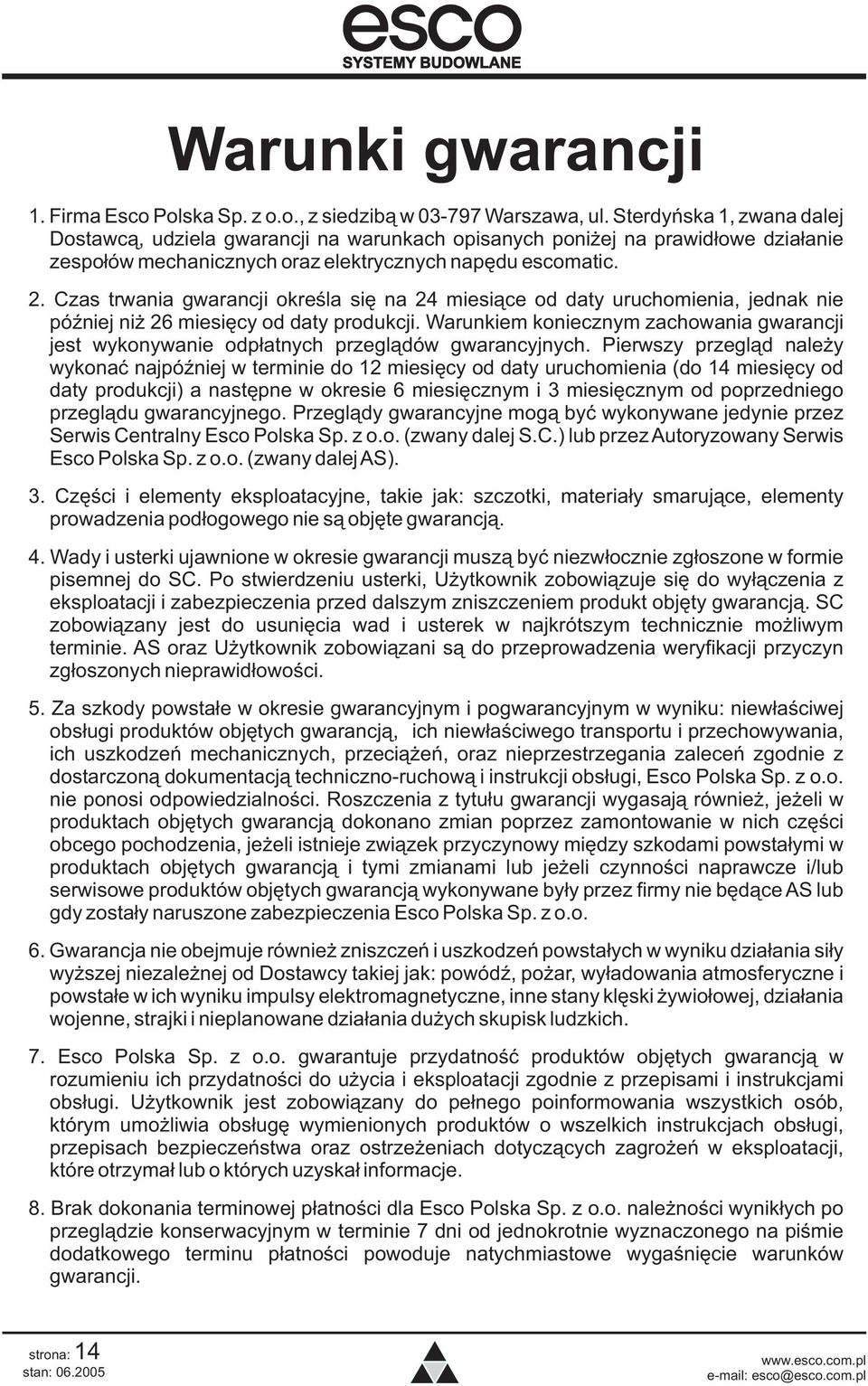

14 Warunki gwarancji 1. Firma Esco Polska Sp. z o.o., z siedzib¹ w Warszawa, ul. Sterdyñska 1, zwana dalej Dostawc¹, udziela gwarancji na warunkach opisanych poni ej na prawid³owe dzia³anie zespo³ów mechanicznych oraz elektrycznych napêdu escomatic. 2. Czas trwania gwarancji okreœla siê na 24 miesi¹ce od daty uruchomienia, jednak nie póÿniej ni 26 miesiêcy od daty produkcji. Warunkiem koniecznym zachowania gwarancji jest wykonywanie odp³atnych przegl¹dów gwarancyjnych. Pierwszy przegl¹d nale y wykonaæ najpóÿniej w terminie do 12 miesiêcy od daty uruchomienia (do 14 miesiêcy od daty produkcji) a nastêpne w okresie 6 miesiêcznym i 3 miesiêcznym od poprzedniego przegl¹du gwarancyjnego. Przegl¹dy gwarancyjne mog¹ byæ wykonywane jedynie przez Serwis Centralny Esco Polska Sp. z o.o. (zwany dalej S.C.) lub przez Autoryzowany Serwis Esco Polska Sp. z o.o. (zwany dalejas). 3. Czêœci i elementy eksploatacyjne, takie jak: szczotki, materia³y smaruj¹ce, elementy prowadzenia pod³ogowego nie s¹ objête gwarancj¹. 4. Wady i usterki ujawnione w okresie gwarancji musz¹ byæ niezw³ocznie zg³oszone w formie pisemnej do SC. Po stwierdzeniu usterki, U ytkownik zobowi¹zuje siê do wy³¹czenia z eksploatacji i zabezpieczenia przed dalszym zniszczeniem produkt objêty gwarancj¹. SC zobowi¹zany jest do usuniêcia wad i usterek w najkrótszym technicznie mo liwym terminie. AS oraz U ytkownik zobowi¹zani s¹ do przeprowadzenia weryfikacji przyczyn zg³oszonych nieprawid³owoœci. 5. Za szkody powsta³e w okresie gwarancyjnym i pogwarancyjnym w wyniku: niew³aœciwej obs³ugi produktów objêtych gwarancj¹, ich niew³aœciwego transportu i przechowywania, ich uszkodzeñ mechanicznych, przeci¹ eñ, oraz nieprzestrzegania zaleceñ zgodnie z dostarczon¹ dokumentacj¹ techniczno-ruchow¹ i instrukcji obs³ugi, Esco Polska Sp. z o.o. nie ponosi odpowiedzialnoœci. Roszczenia z tytu³u gwarancji wygasaj¹ równie, je eli w produktach objêtych gwarancj¹ dokonano zmian poprzez zamontowanie w nich czêœci obcego pochodzenia, je eli istnieje zwi¹zek przyczynowy miêdzy szkodami powsta³ymi w produktach objêtych gwarancj¹ i tymi zmianami lub je eli czynnoœci naprawcze i/lub serwisowe produktów objêtych gwarancj¹ wykonywane by³y przez firmy nie bêd¹ce AS lub gdy zosta³y naruszone zabezpieczenia Esco Polska Sp. z o.o. 6. Gwarancja nie obejmuje równie zniszczeñ i uszkodzeñ powsta³ych w wyniku dzia³ania si³y wy szej niezale nej od Dostawcy takiej jak: powódÿ, po ar, wy³adowania atmosferyczne i powsta³e w ich wyniku impulsy elektromagnetyczne, inne stany klêski ywio³owej, dzia³ania wojenne, strajki i nieplanowane dzia³ania du ych skupisk ludzkich. 7. Esco Polska Sp. z o.o. gwarantuje przydatnoœæ produktów objêtych gwarancj¹ w rozumieniu ich przydatnoœci do u ycia i eksploatacji zgodnie z przepisami i instrukcjami obs³ugi. U ytkownik jest zobowi¹zany do pe³nego poinformowania wszystkich osób, którym umo liwia obs³ugê wymienionych produktów o wszelkich instrukcjach obs³ugi, przepisach bezpieczeñstwa oraz ostrze eniach dotycz¹cych zagro eñ w eksploatacji, które otrzyma³ lub o których uzyska³ informacje. 8. Brak dokonania terminowej p³atnoœci dla Esco Polska Sp. z o.o. nale noœci wynik³ych po przegl¹dzie konserwacyjnym w terminie 7 dni od jednokrotnie wyznaczonego na piœmie dodatkowego terminu p³atnoœci powoduje natychmiastowe wygaœniêcie warunków gwarancji. strona: 14 stan: esco@esco.com.pl

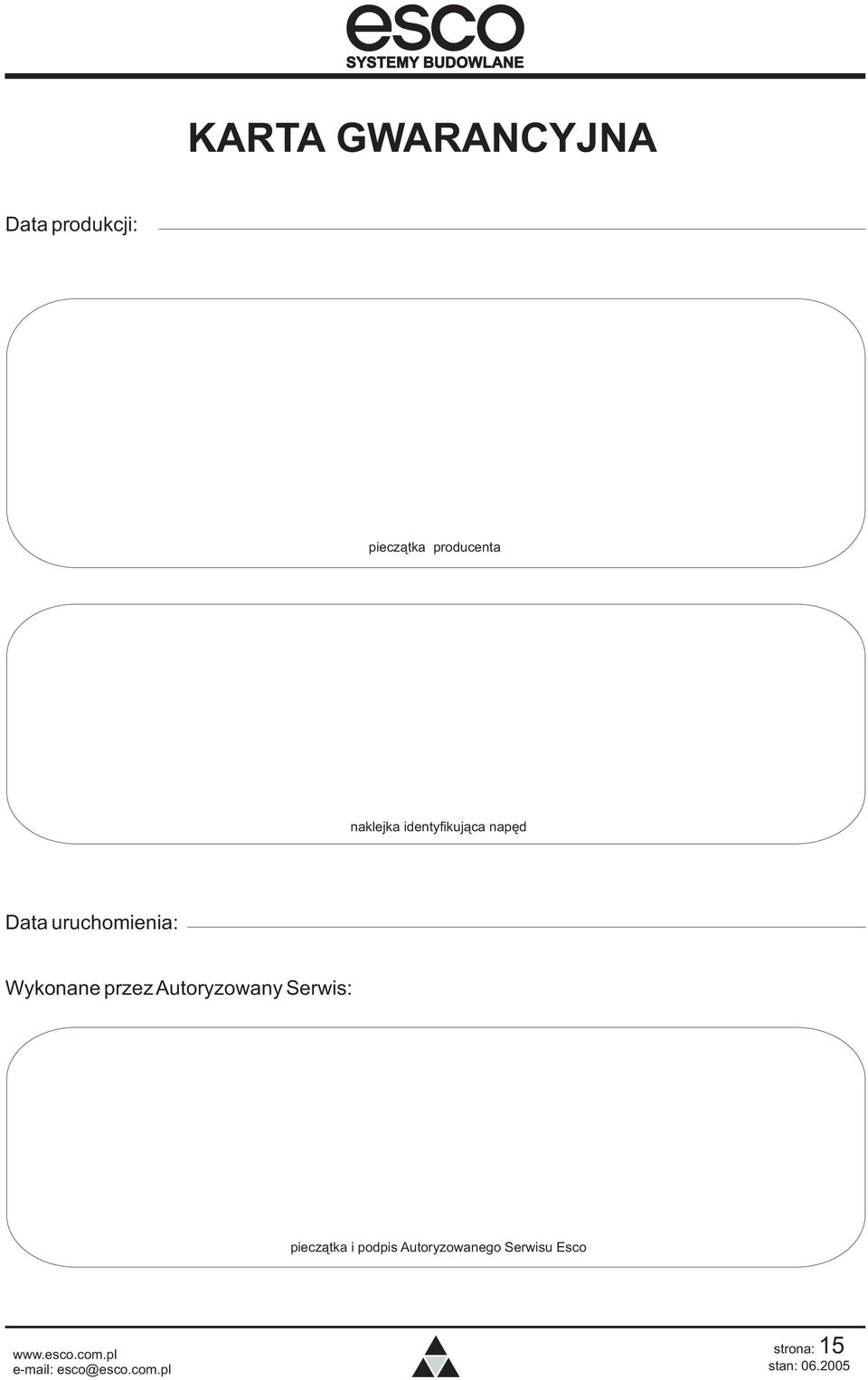

15 KARTA GWARANCYJNA Data produkcji: piecz¹tka producenta naklejka identyfikuj¹ca napêd Data uruchomienia: Wykonane przez Autoryzowany Serwis: piecz¹tka i podpis Autoryzowanego Serwisu Esco strona: 15 esco@esco.com.pl stan:

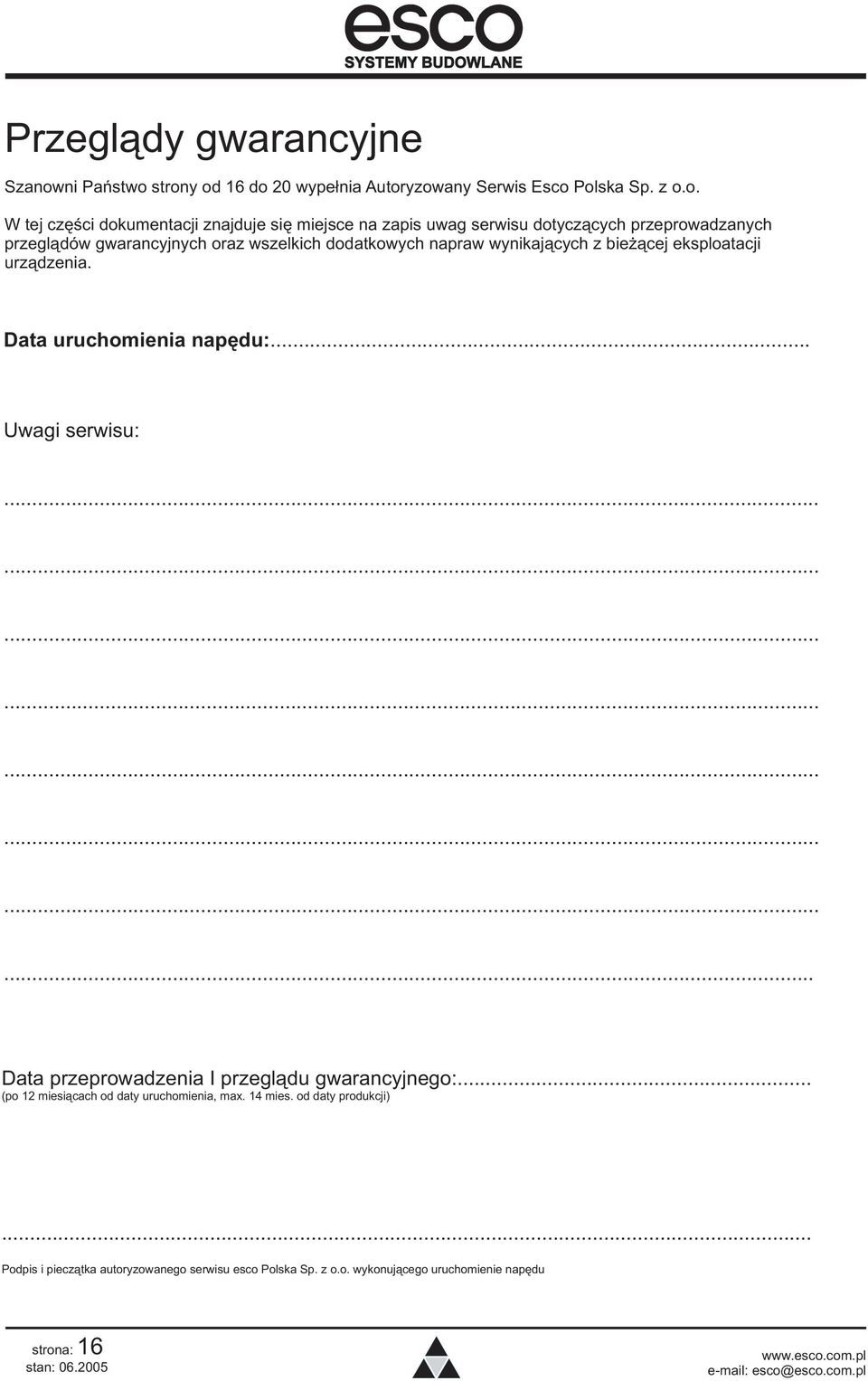

16 Przegl¹dy gwarancyjne Szanowni Pañstwo strony od 16 do 20 wype³nia Autoryzowany Serwis Esco Polska Sp. z o.o. W tej czêœci dokumentacji znajduje siê miejsce na zapis uwag serwisu dotycz¹cych przeprowadzanych przegl¹dów gwarancyjnych oraz wszelkich dodatkowych napraw wynikaj¹cych z bie ¹cej eksploatacji urz¹dzenia. Data uruchomienia napêdu:... Uwagi serwisu:... Data przeprowadzenia I przegl¹du gwarancyjnego:... (po 12 miesi¹cach od daty uruchomienia, max. 14 mies. od daty produkcji)... Podpis i piecz¹tka autoryzowanego serwisu esco Polska Sp. z o.o. wykonuj¹cego uruchomienie napêdu strona: 16 stan: esco@esco.com.pl

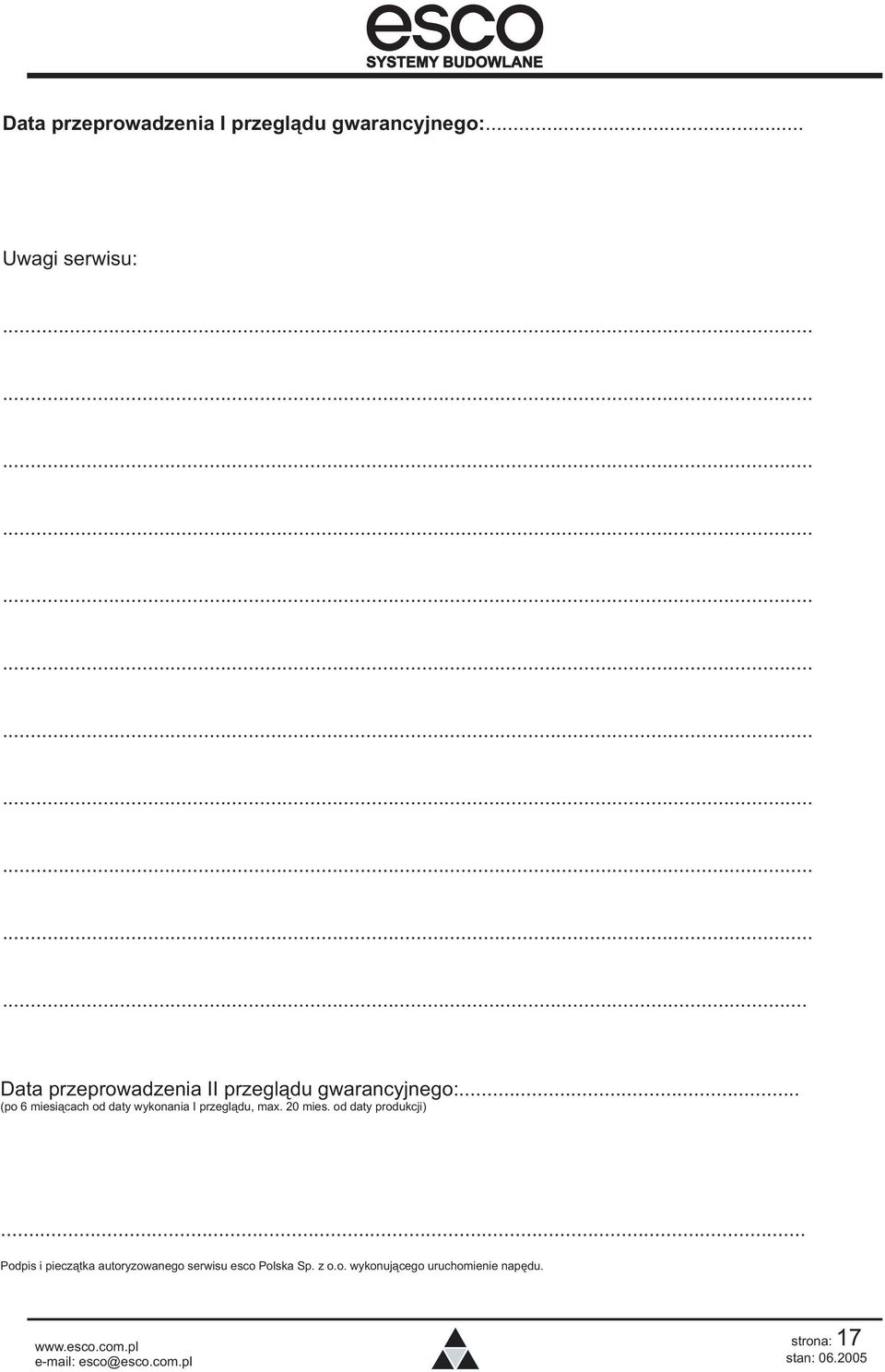

17 Data przeprowadzenia I przegl¹du gwarancyjnego:... Uwagi serwisu:... Data przeprowadzenia II przegl¹du gwarancyjnego:... (po 6 miesi¹cach od daty wykonania I przegl¹du, max. 20 mies. od daty produkcji)... Podpis i piecz¹tka autoryzowanego serwisu esco Polska Sp. z o.o. wykonuj¹cego uruchomienie napêdu. strona: 17 esco@esco.com.pl stan:

18 Data przeprowadzenia II przegl¹du gwarancyjnego:... Uwagi serwisu:... Data przeprowadzenia III przegl¹du gwarancyjnego:... (po 6 miesi¹cach od daty wykonania II przegl¹du, max. 23 mies. od daty produkcji)... Podpis i piecz¹tka autoryzowanego serwisu esco Polska Sp. z o.o. wykonuj¹cego uruchomienie napêdu strona: 18 stan: esco@esco.com.pl

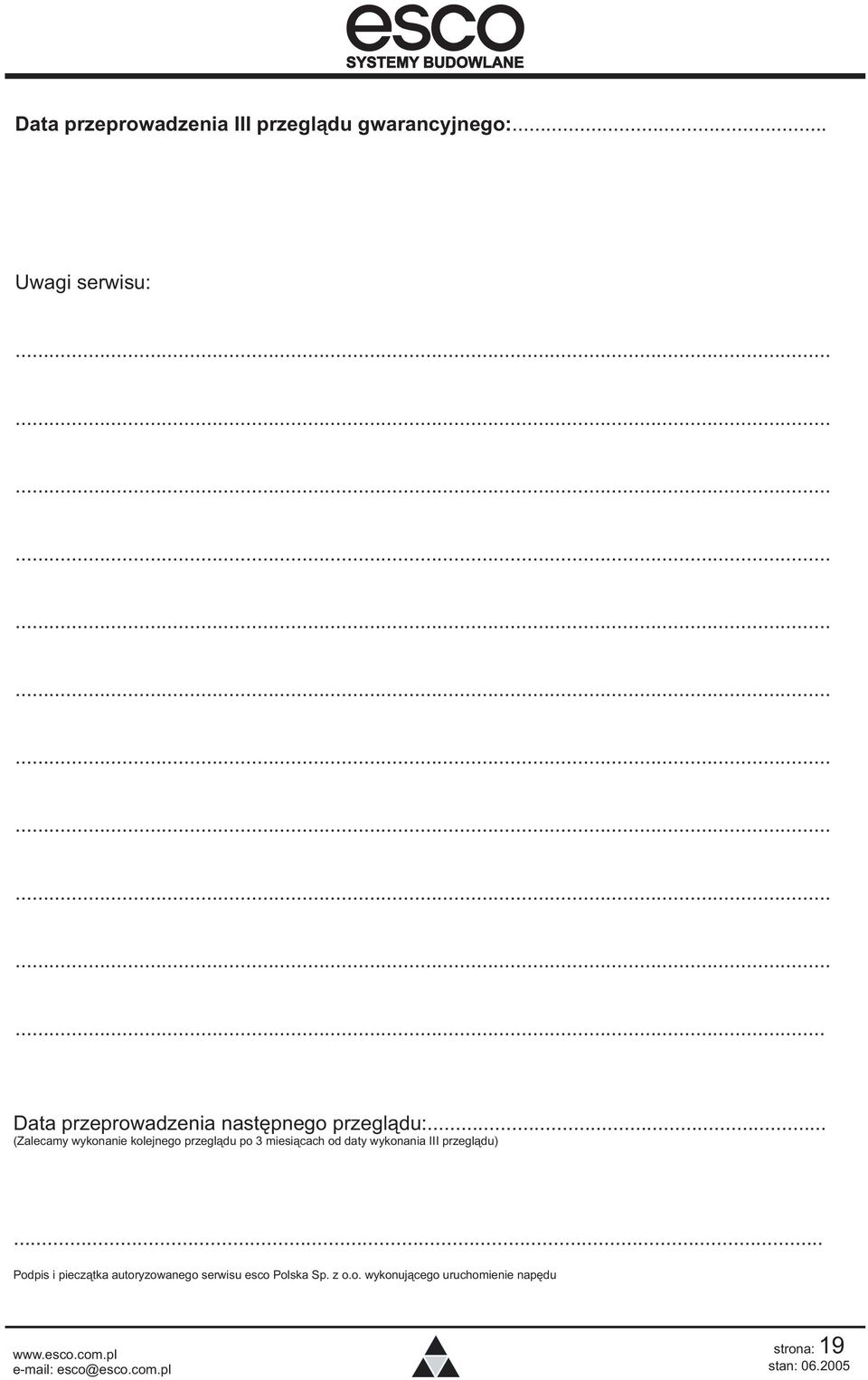

19 Data przeprowadzenia III przegl¹du gwarancyjnego:... Uwagi serwisu:... Data przeprowadzenia nastêpnego przegl¹du:... (Zalecamy wykonanie kolejnego przegl¹du po 3 miesi¹cach od daty wykonania III przegl¹du)... Podpis i piecz¹tka autoryzowanego serwisu esco Polska Sp. z o.o. wykonuj¹cego uruchomienie napêdu strona: 19 esco@esco.com.pl stan:

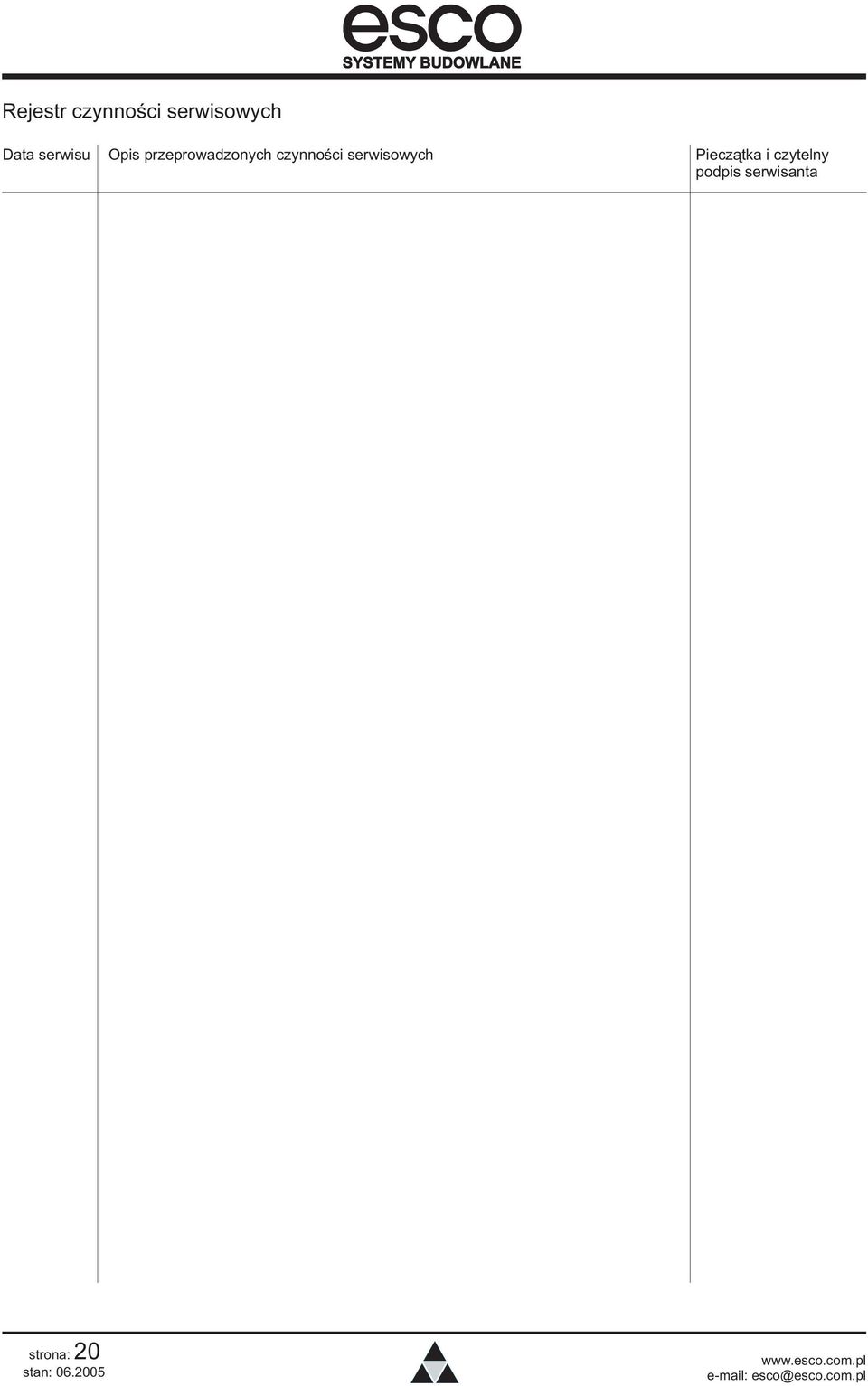

20 Rejestr czynnoœci serwisowych Data serwisu Opis przeprowadzonych czynnoœci serwisowych Piecz¹tka i czytelny podpis serwisanta strona: 20 stan: esco@esco.com.pl

21 ZG OSZENIE AWARII NAPÊDU DO DRZWI PRZESUWNYCH Data zg³oszenia:... Typ napêdu: EMX / EMSL *... Nr seryjny napêdu:... Lokalizacja:... (Dok³adny adres, nazwa obiektu)... Osoba do kontaktu na obiekcie:... Nr telefonu / fax / ... Napêd objêty umow¹ konserwacyjn¹ nr... Wykonano sprawdzenie napêdu zgodnie z instrukcj¹ obs³ugi tak / nie * Dane Zleceniodawcy: Nazwa firmy:... Adres:... NIP/regon:... Telefon/fax:... Inne dane: drzwi 2-skrzyd³owe, 1-skrzyd³owe lewe / prawe* Opis usterki: Zleceniodawca potwierdza, e zna warunki udzielonej gwarancji na napêd i akceptuje zasadê odp³atnoœci za us³ugê serwisow¹ w przypadku ich nie spe³nienia. W przypadku naprawy odp³atnej zobowi¹zuje siê do zap³acenia faktury w terminie 7 dni od daty wystawienia. Osoba zlecaj¹ca/tel.:... Czytelny podpis i pieczêæ Zleceniodawcy * niepotrzebne skreœliæ strona: 21 esco@esco.com.pl stan:
