1 CZĘŚĆ nr 2 Dostawa i montaŝ wyposaŝenia pracowni układów mechatronicznych Lp. Nazwa sprzętu i jego krótki opis Charakterystyka techniczna wymagania Ilość Stanowiska sensoryki zestaw czujników zbliŝeniowych, zestaw czujników odległości i połoŝenia, zestaw czujników siły i ciśnienia. Stanowiska sensoryki powinny umoŝliwiać realizację programu nauczania i szkoleń w zakresie projektowania, budowy i eksploatacji modułów mechatronicznych urządzeń i systemów. Stanowiska sensoryki powinno umoŝliwiać badanie własności róŝnych czujników, a takŝe umoŝliwiać montaŝ podstawowych układów aplikacyjnych, układów mechatroniki. W/w stanowiska powinno zawierać następujące zestawy czujników: zestaw czujników zbliŝeniowych, zestaw czujników odległości i połoŝenia, przykładowe elementy zestawu: Płytka pośrednicząca Uchwyt do ustalania wysokości mocowania Komplet odwaŝników Odbłyśnik Komplet próbek Pulpit pozycjonujący Ramię uchylne Napęd liniowy z przekładnią śrubową Silnik z przekładnią Listwa montaŝowa 320 mm Uchwyty mocujące do płyty profilowej Suwmiarka z uchwytem mocującym do płyty montaŝowej Moduł przełączania sygnałów Zestaw montaŝowy do napędu obrotowego Elementy montaŝowe do suwmiarki Moduł dołączania sygnałów analogowych Jednostka sterująca silnika Analogowy, optyczny czujnik odległości Potencjometr liniowy Cena (brutto)

ciśnienia. Stanowiska sensoryki powinny umoŝliwiać realizację programu nauczania i szkoleń w zakresie projektowania, budowy i eksploatacji modułów mechatronicznych urządzeń i systemów.

2 Analogowy, ultradźwiękowy czujnik odległości Analogowy, indukcyjny czujnik odległości Czujnik zbliŝeniowy, bezdotykowy, magneto-indukcyjny Wtyki mocujące do płyty profilowej zestaw czujników siły i ciśnienia. przykładowe elementy zestawu: Komplet odwaŝników Moduł przetaczania sygnałów Komplet odwaŝników okrągłych Rozdzielacz ciśnienia Zbiornik powietrza Siłownik Przewód pneumatyczny 1Om, średnica zewn. 4 mm Ręczny zawór 3/2 ze spręŝyną powrotną, NZ Jednokierunkowy zawór sterujący Zespół przygotowania powietrza z filtrem 40 Moduł dołączania sygnałów analogowych Moduł rozdzielania sygnałów Wzmacniacz mostka pomiarowego Miernik ugięcia z tensometrem Czujnik ciśnienia zwrotnego Czujnik siły Elektropneumatyczny, binarny czujnik róŝnicy ciśnień Elektropneumatyczny, binarny czujnik ciśnienia Analogowy czujnik ciśnienia (wy: O 10V, 0-20 ma) Analogowy czujnik ciśnienia (wy: l 5V, 4 20 ma) Szybkozłączka Wtyk mocujący do płyty profilowej i nne

przykładowe elementy zestawu: Komplet odwaŝników Moduł przetaczania sygnałów Komplet odwaŝników okrągłych Rozdzielacz ciśnienia Zbiornik powietrza Siłownik Przewód pneumatyczny 1Om, średnica zewn.

3 Stanowisko pneumatyki i elektropneumatyki - Zestaw sprzętowy do realizacji nauczania i szkoleń w zakresie montaŝu, obsługi i konserwacji mechatronicznych układów wykonawczych opartych na urządzeniach ze spręŝonym powietrzem. W zestawach powinny wystąpić najczęściej stosowane czujniki takie jak: mechaniczne wyłączniki krańcowe, czujniki pneumatyczne, czujniki magnetyczne, czujniki indukcyjne, czujniki pojemnościowe, czujniki optyczne, czujniki ultradźwiękowe. Wszystkie czujniki muszą być rzeczywistymi urządzeniami przemysłowymi zaopatrzonymi dla wygody montaŝu i demontaŝu w specjalne uchwyty i połączenia. Zestawy czujników powinny umoŝliwiać współpracę z innymi stanowiskami np. ze stanowiskiem pneumatyki i elektropneumatyki oraz stanowiskiem sterowników programowalnych PLC. Stanowisko sensoryki muszą mieć dodatkowe akcesoria: płyty do montowania elementów zestawów 3szt, zasilacz stabilizowany 24V 1szt., zestaw przewodów łączeniowych 1szt., miernik uniwersalny 1 szt. suwmiarka szt.1, spręŝarkę powietrza o wydajności niezbędnej do wykonywania ćwiczeń 1 szt.. Stanowiska sensoryki muszą posiadać oprogramowanie do przeprowadzania ćwiczeń z sensoryki lub inne pomoce dydaktyczne umoŝliwiające realizujące podstawy programowej w zakresie sensoryki, w zawodzie technik mechatronik. Zestaw elementów przemysłowych do szybkiego i wygodnego montaŝu i demontaŝu róŝnych układów pneumatyki i elektropneumatyki, wyposaŝonych w dodatkowe uchwyty mocujące do płyt montaŝowych. W skład zestawu powinny wchodzić: siłowniki jednostronnego i dwustronnego działania, zawory pneumatyczne o róŝnych rozmiarach z rolka, przyciskiem szybkiego spustu opóźniający i inne, zawory elektromagnetyczne, filtr i zawór redukcyjny, blok rozdzielający, elementy złączne, zespół przycisków sterujących, zespół przekaźników, przewody pneumatyczne, płyta montaŝowa duŝa bez stelaŝa, oprogramowanie pozwalające na przygotowywanie wykładów w szkole, będące systemem do samodzielnej nauki i eksperymentowania lub jako system CAD do projektowania układów sterowania pneumatyki i tworzenia znormalizowanych rysunków, a takŝe na demonstrację działających układów i organizowanie pokazów, bo zawiera kompletne zestawy folii szczególnie z pneumatyki; zawiera własne biblioteki oprogramowania umoŝliwiające wykorzystanie pneumatycznych symboli schematów, rysunków, animacji i filmów DVD, do sporządzania interaktywnych pokazów i prezentacji oraz przygotowania lekcji i wykładów (licencja 6 stanowiskowa) pomoce dydaktyczne (folie dydakt).

W zestawach powinny wystąpić najczęściej stosowane czujniki takie jak: mechaniczne wyłączniki krańcowe, czujniki pneumatyczne, czujniki magnetyczne, czujniki indukcyjne, czujniki pojemnościowe,

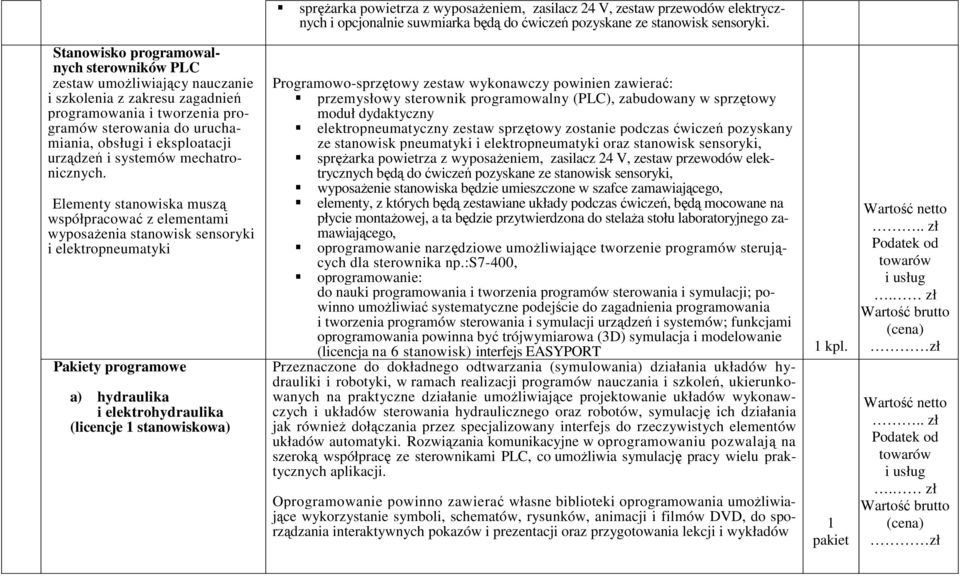

4 spręŝarka powietrza z wyposaŝeniem, zasilacz 24 V, zestaw przewodów elektrycznych i opcjonalnie suwmiarka będą do ćwiczeń pozyskane ze stanowisk sensoryki. Stanowisko programowalnych sterowników PLC zestaw umoŝliwiający nauczanie i szkolenia z zakresu zagadnień programowania i tworzenia programów sterowania do uruchamiania, obsługi i eksploatacji urządzeń i systemów mechatronicznych. Elementy stanowiska muszą współpracować z elementami wyposaŝenia stanowisk sensoryki i elektropneumatyki Pakiety programowe a) hydraulika i elektrohydraulika (licencje 1 stanowiskowa) Programowo-sprzętowy zestaw wykonawczy powinien zawierać: przemysłowy sterownik programowalny (PLC), zabudowany w sprzętowy moduł dydaktyczny elektropneumatyczny zestaw sprzętowy zostanie podczas ćwiczeń pozyskany ze stanowisk pneumatyki i elektropneumatyki oraz stanowisk sensoryki, spręŝarka powietrza z wyposaŝeniem, zasilacz 24 V, zestaw przewodów elektrycznych będą do ćwiczeń pozyskane ze stanowisk sensoryki, wyposaŝenie stanowiska będzie umieszczone w szafce zamawiającego, elementy, z których będą zestawiane układy podczas ćwiczeń, będą mocowane na płycie montaŝowej, a ta będzie przytwierdzona do stelaŝa stołu laboratoryjnego zamawiającego, oprogramowanie narzędziowe umoŝliwiające tworzenie programów sterujących dla sterownika np.:s7-400, oprogramowanie: do nauki programowania i tworzenia programów sterowania i symulacji; powinno umoŝliwiać systematyczne podejście do zagadnienia programowania i tworzenia programów sterowania i symulacji urządzeń i systemów; funkcjami oprogramowania powinna być trójwymiarowa (3D) symulacja i modelowanie (licencja na 6 stanowisk) interfejs EASYPORT Przeznaczone do dokładnego odtwarzania (symulowania) działania układów hydrauliki i robotyki, w ramach realizacji programów nauczania i szkoleń, ukierunkowanych na praktyczne działanie umoŝliwiające projektowanie układów wykonawczych i układów sterowania hydraulicznego oraz robotów, symulację ich działania jak równieŝ dołączania przez specjalizowany interfejs do rzeczywistych elementów układów automatyki. Rozwiązania komunikacyjne w oprogramowaniu pozwalają na szeroką współpracę ze sterownikami PLC, co umoŝliwia symulację pracy wielu praktycznych aplikacji. Oprogramowanie powinno zawierać własne biblioteki oprogramowania umoŝliwiające wykorzystanie symboli, schematów, rysunków, animacji i filmów DVD, do sporządzania interaktywnych pokazów i prezentacji oraz przygotowania lekcji i wykładów 1 pakiet

5 Ogółem; zł słownie: ( cena ) -... zł słownie -... Podpisy: Lp. Nazwa wykonawcy ( Partnera ) Nazwisko i imię osoby upowaŝnionej do podpisania niniejszej oferty w imieniu Wykonawcy ( Partnera) Podpis osoby upowaŝnionej do podpisania niniejszej oferty w imieniu Wykonawcy ( Partnera ) Pieczęć Wykonawcy ( Partnera ) Miejscowość i data Uwaga: Do zestawienia naleŝy dołączyć dokładny opis parametrów technicznych i funkcji oferowanych urządzeń, zgodny z zamieszczonymi powyŝej wymaganiami technicznymi. Przy konstruowaniu opisu naleŝy zachować podany wyŝej układ.

upowaŝnionej do podpisania niniejszej oferty w imieniu Wykonawcy ( Partnera ) Pieczęć Wykonawcy ( Partnera ) Miejscowość i data Uwaga: Do
