BUDOWA BASENU RYBACKIEGO WRAZ Z BUDYNKIEM TECHNICZNO - SOCJALNYM ORAZ PRZEDŁUśENIE NABRZEśA SŁUPSKIEGO W DARŁOWIE

Transkrypt

1

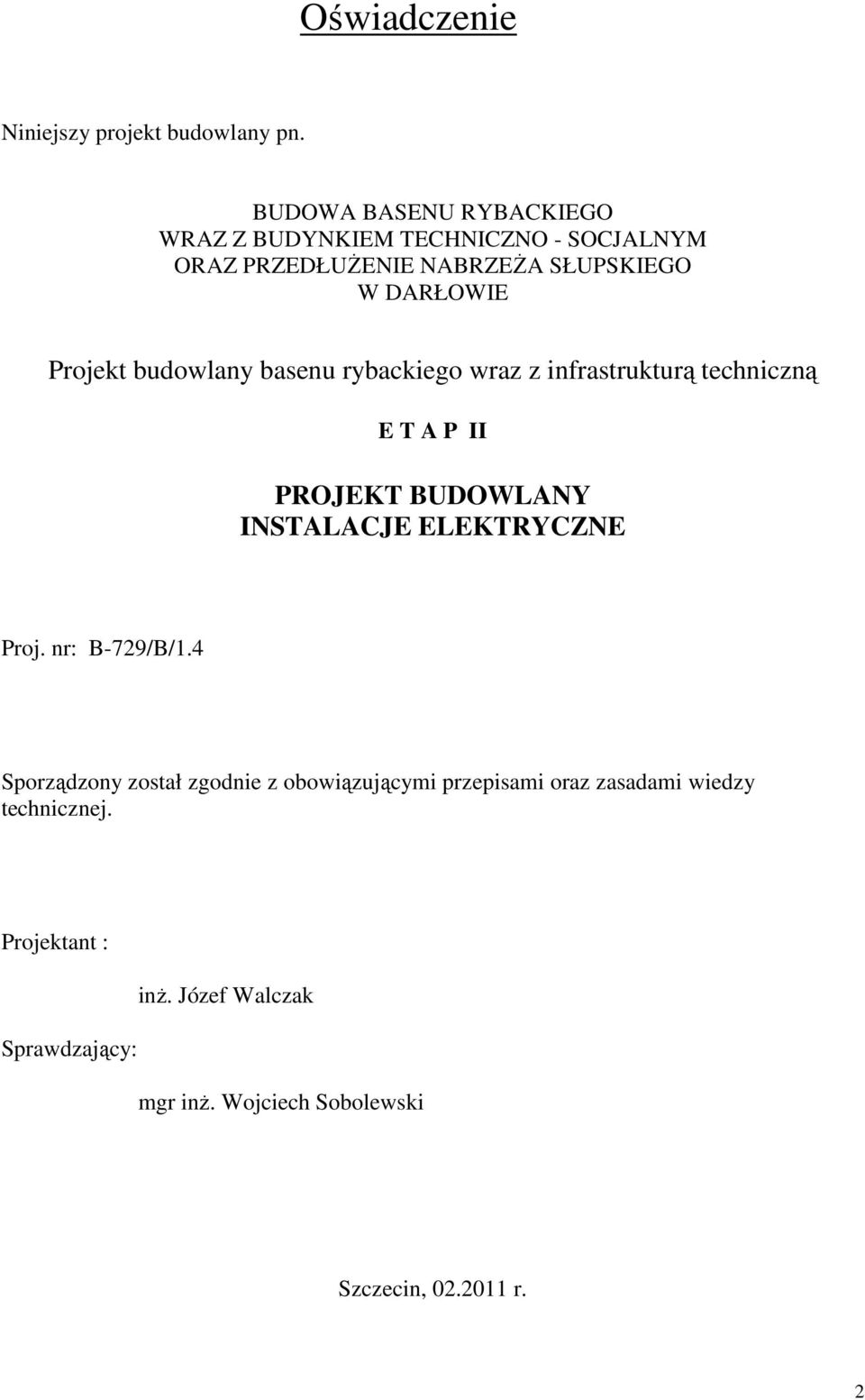

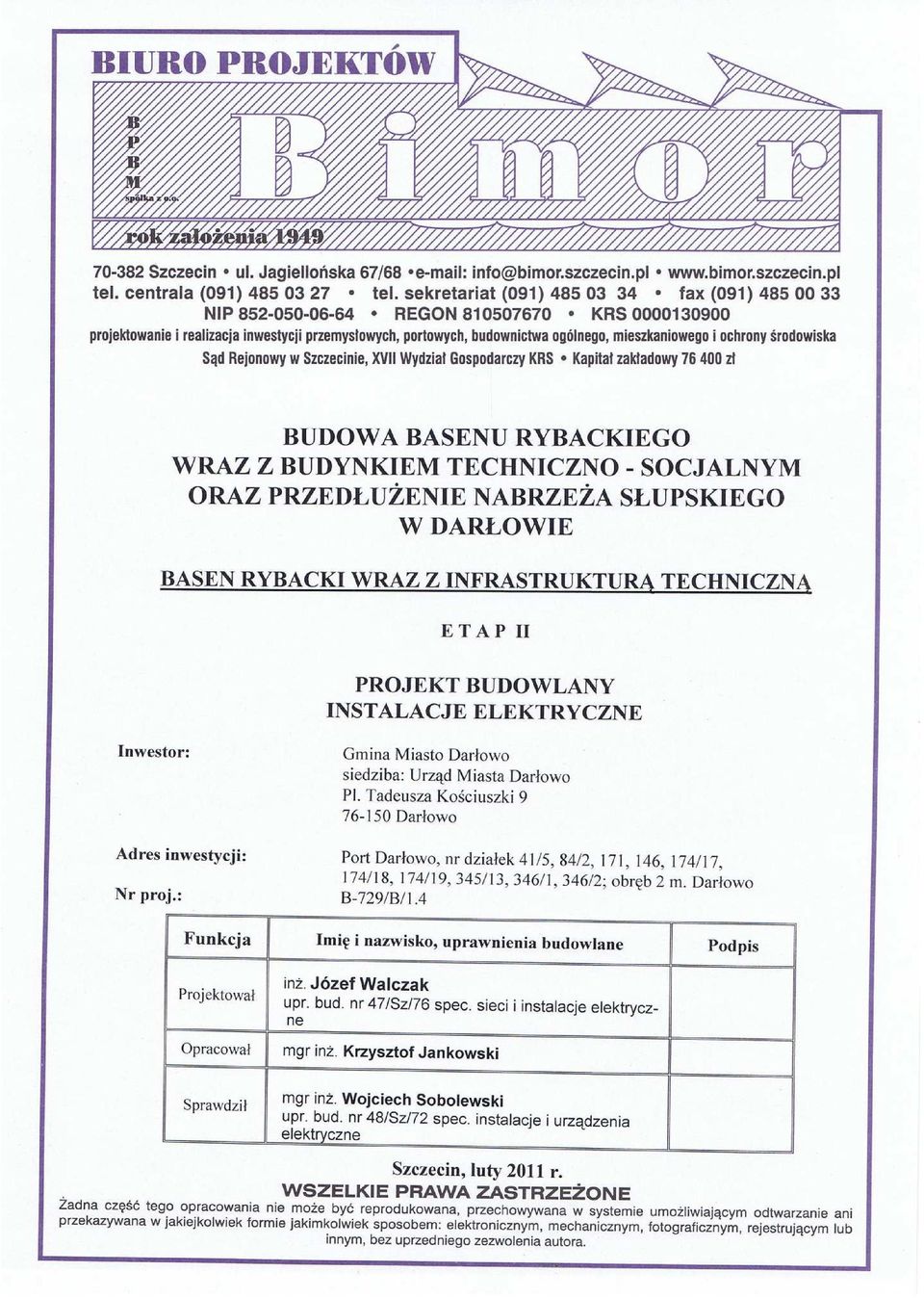

2 Oświadczenie Niniejszy projekt budowlany pn. BUDOWA BASENU RYBACKIEGO WRAZ Z BUDYNKIEM TECHNICZNO - SOCJALNYM ORAZ PRZEDŁUśENIE NABRZEśA SŁUPSKIEGO W DARŁOWIE Projekt budowlany basenu rybackiego wraz z infrastrukturą techniczną E T A P II PROJEKT BUDOWLANY INSTALACJE ELEKTRYCZNE Proj. nr: B-729/B/1.4 Sporządzony został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant : inŝ. Józef Walczak Sprawdzający: mgr inŝ. Wojciech Sobolewski Szczecin, r. 2

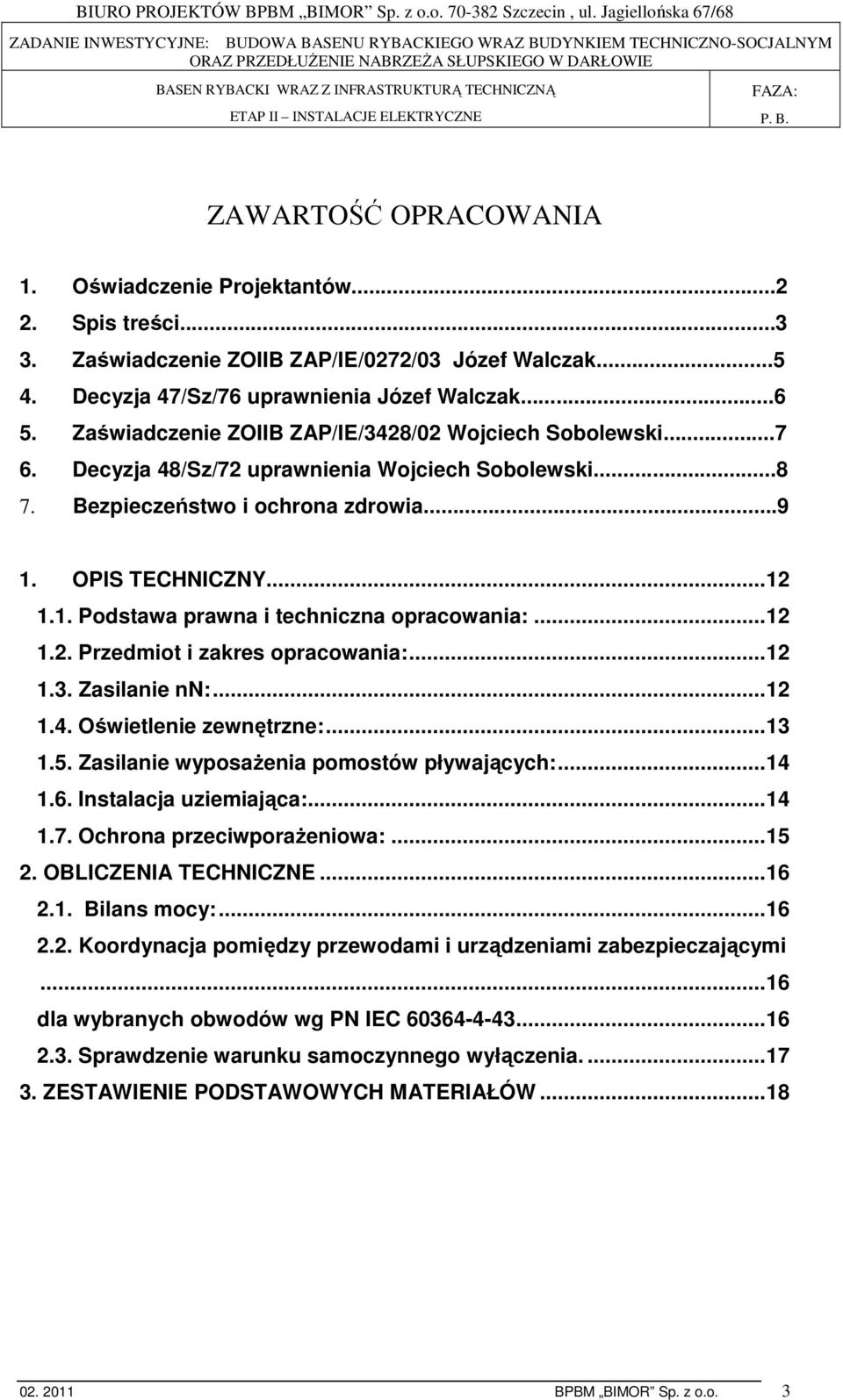

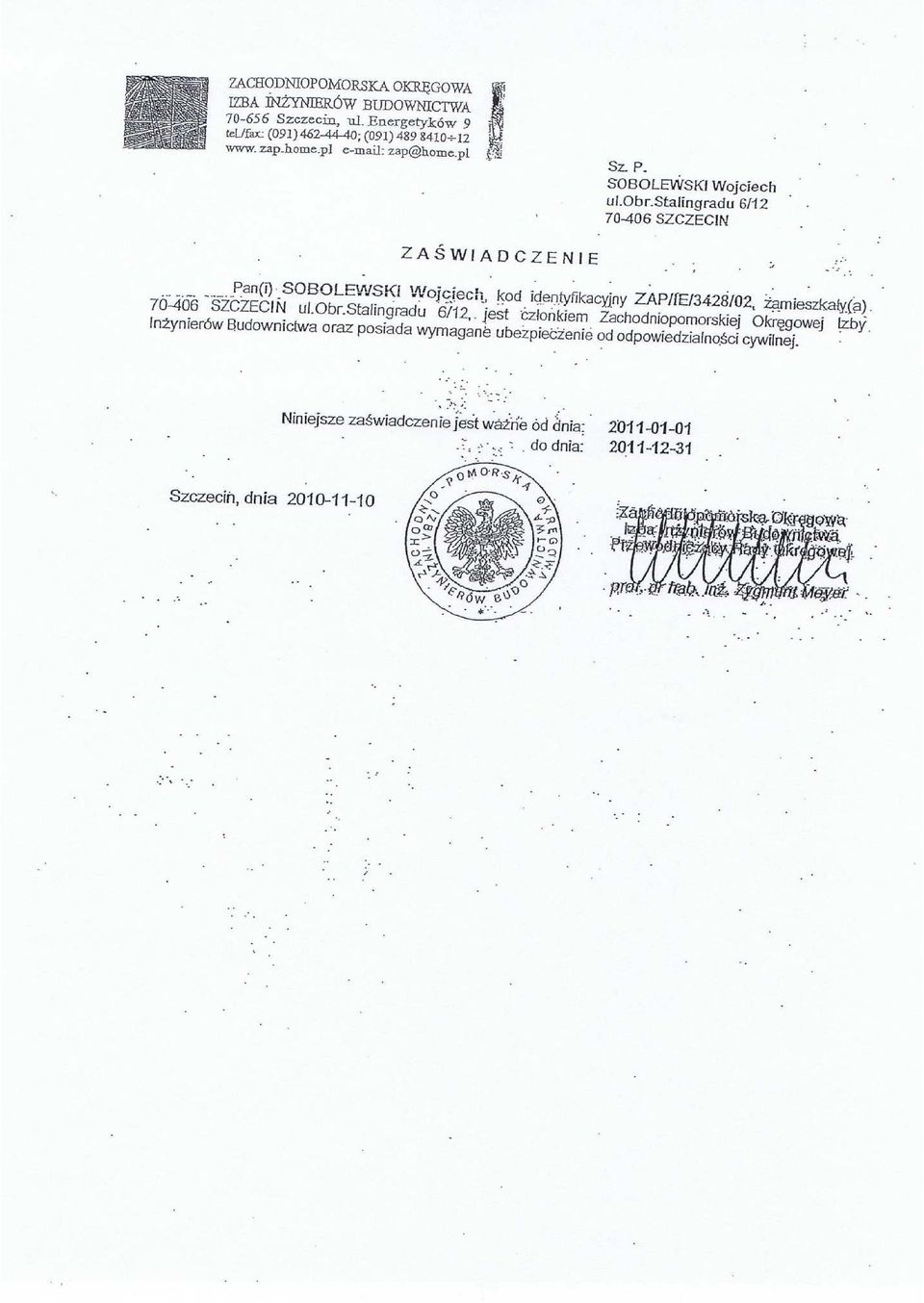

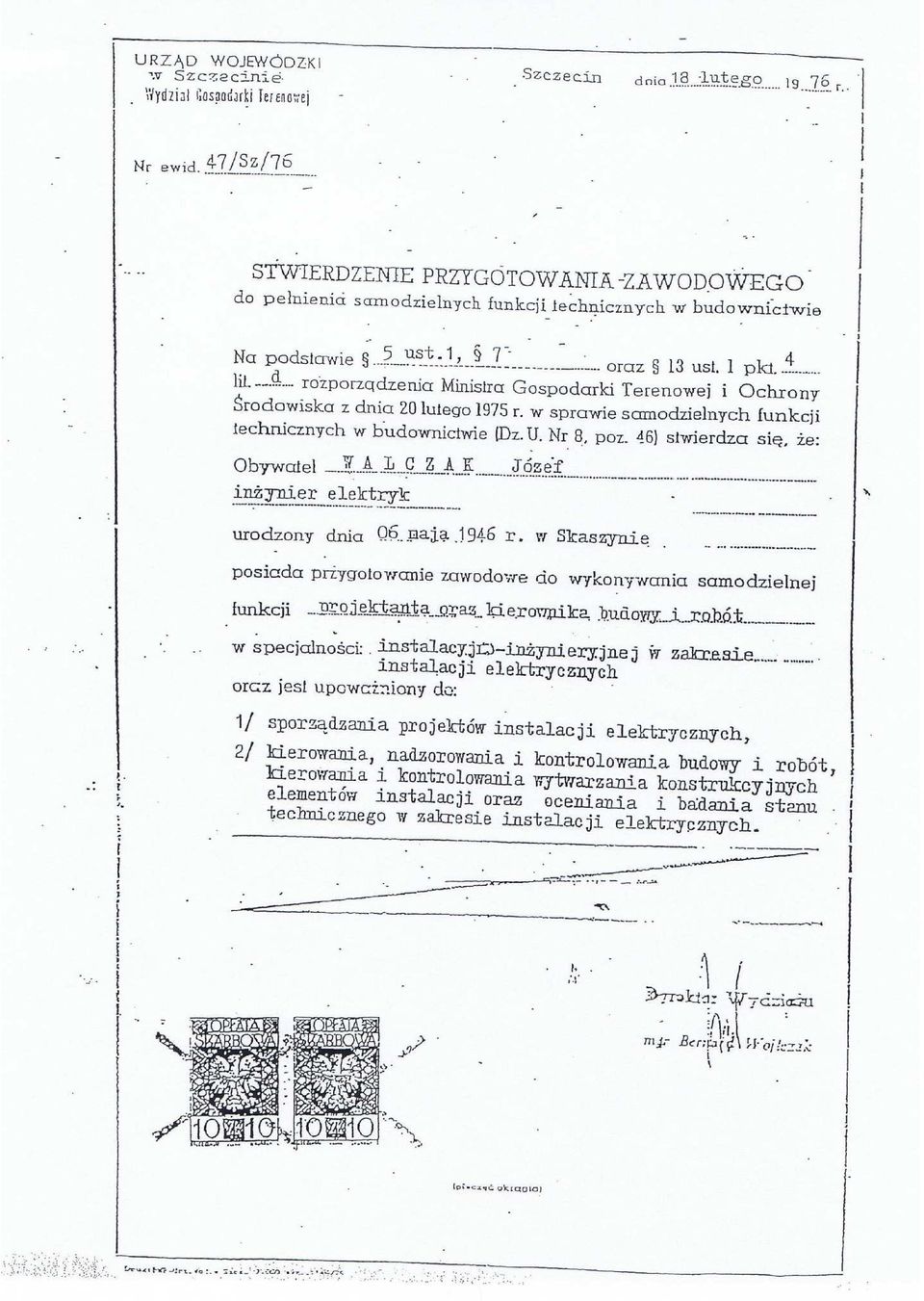

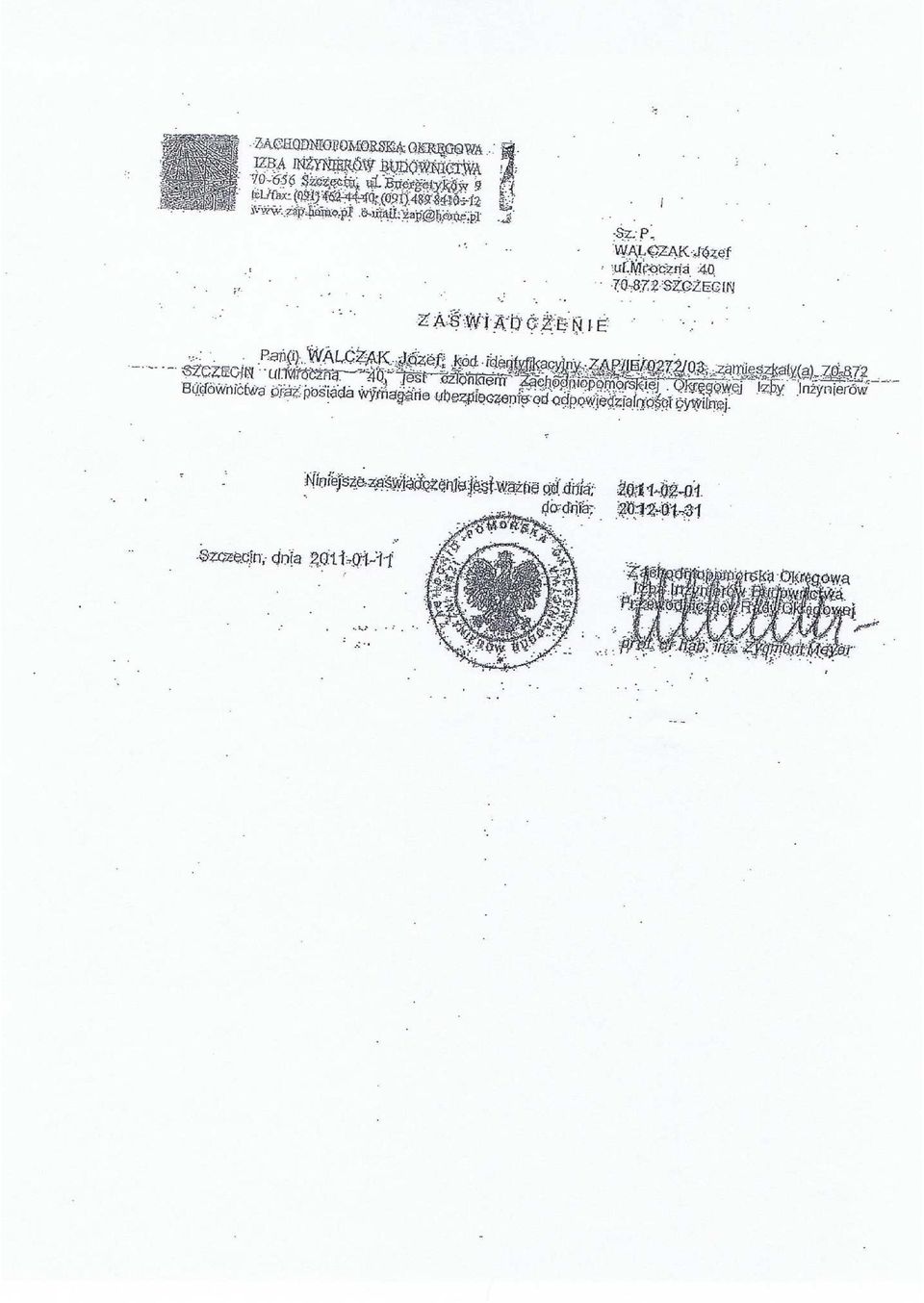

3 ZAWARTOŚĆ OPRACOWANIA 1. Oświadczenie Projektantów Spis treści Zaświadczenie ZOIIB ZAP/IE/0272/03 Józef Walczak Decyzja 47/Sz/76 uprawnienia Józef Walczak Zaświadczenie ZOIIB ZAP/IE/3428/02 Wojciech Sobolewski Decyzja 48/Sz/72 uprawnienia Wojciech Sobolewski Bezpieczeństwo i ochrona zdrowia OPIS TECHNICZNY Podstawa prawna i techniczna opracowania: Przedmiot i zakres opracowania: Zasilanie nn: Oświetlenie zewnętrzne: Zasilanie wyposaŝenia pomostów pływających: Instalacja uziemiająca: Ochrona przeciwporaŝeniowa: OBLICZENIA TECHNICZNE Bilans mocy: Koordynacja pomiędzy przewodami i urządzeniami zabezpieczającymi...16 dla wybranych obwodów wg PN IEC Sprawdzenie warunku samoczynnego wyłączenia ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW BPBM BIMOR Sp. z o.o. 3

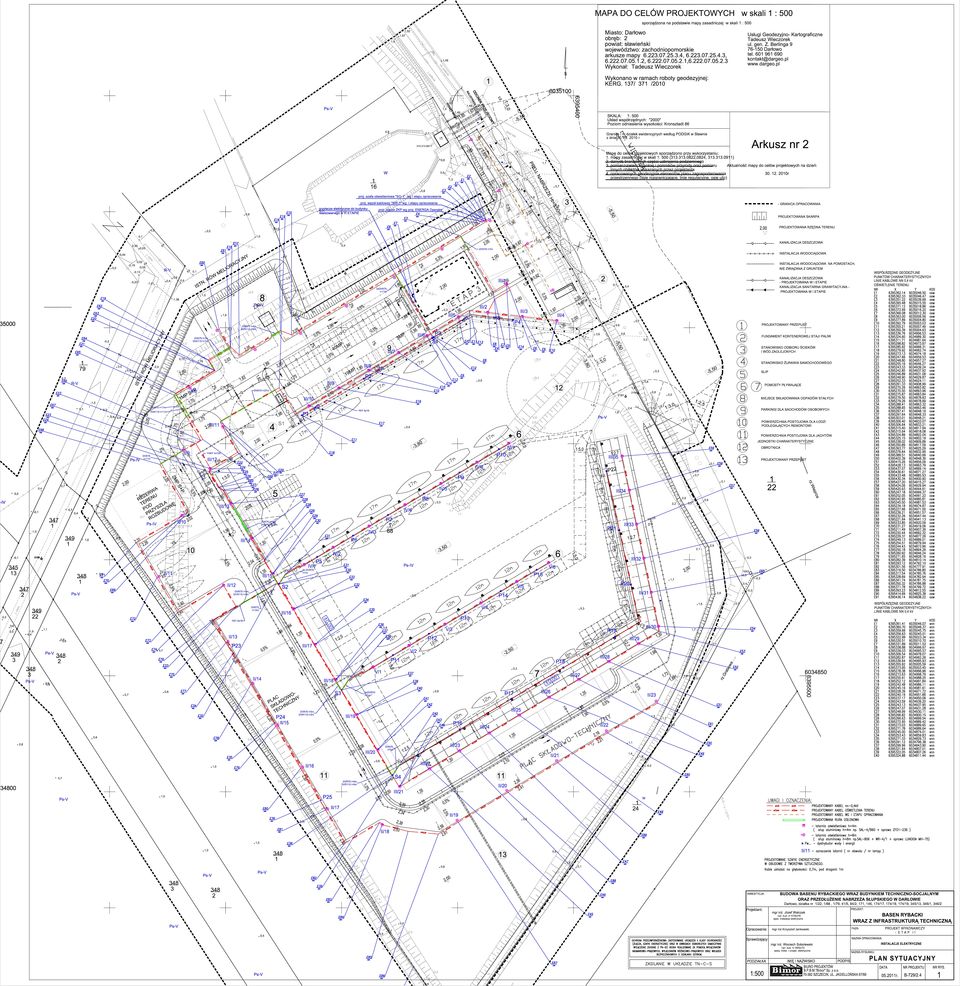

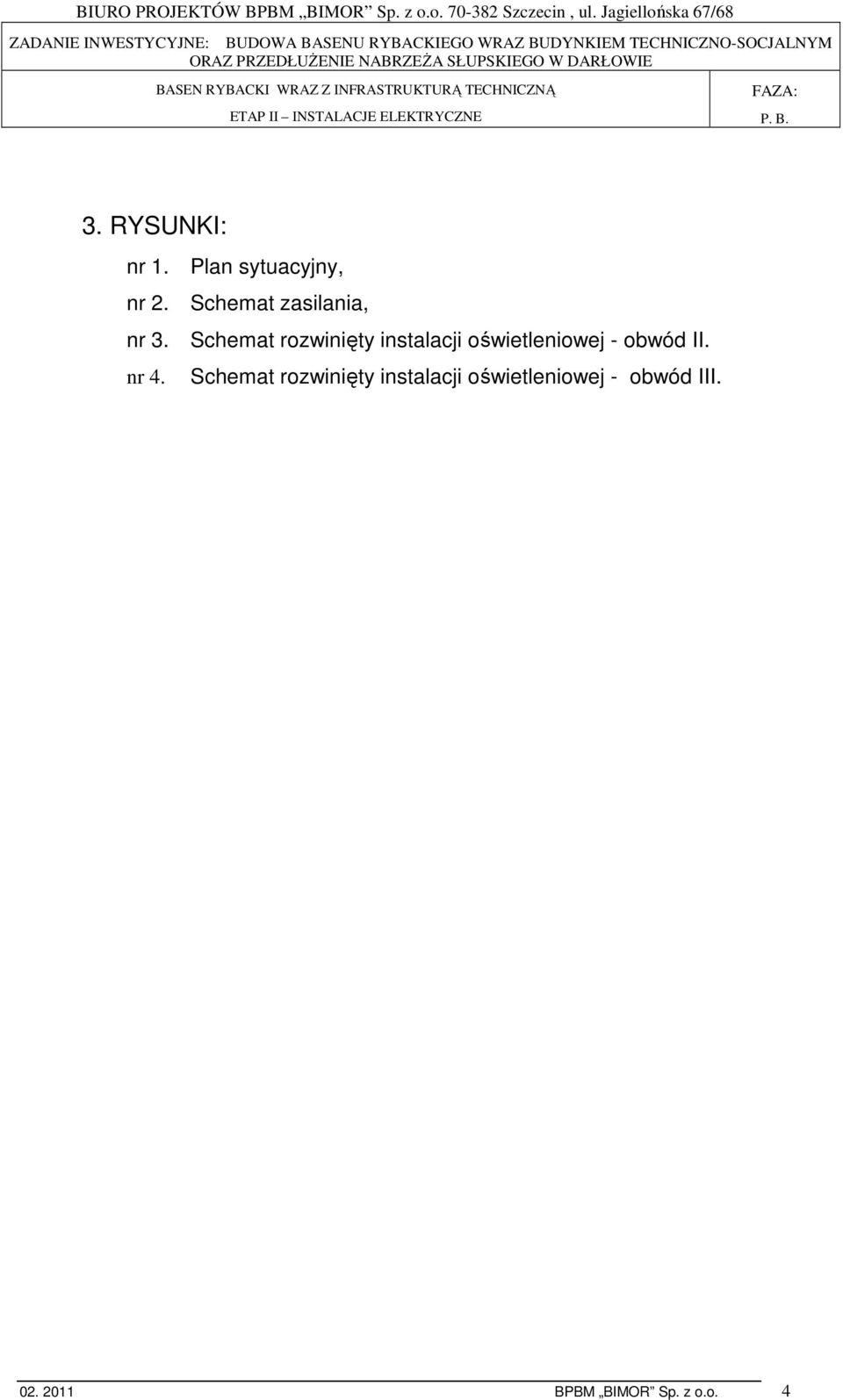

4 3. RYSUNKI: nr 1. Plan sytuacyjny, nr 2. Schemat zasilania, nr 3. Schemat rozwinięty instalacji oświetleniowej - obwód II. nr 4. Schemat rozwinięty instalacji oświetleniowej - obwód III BPBM BIMOR Sp. z o.o. 4

5

6

7

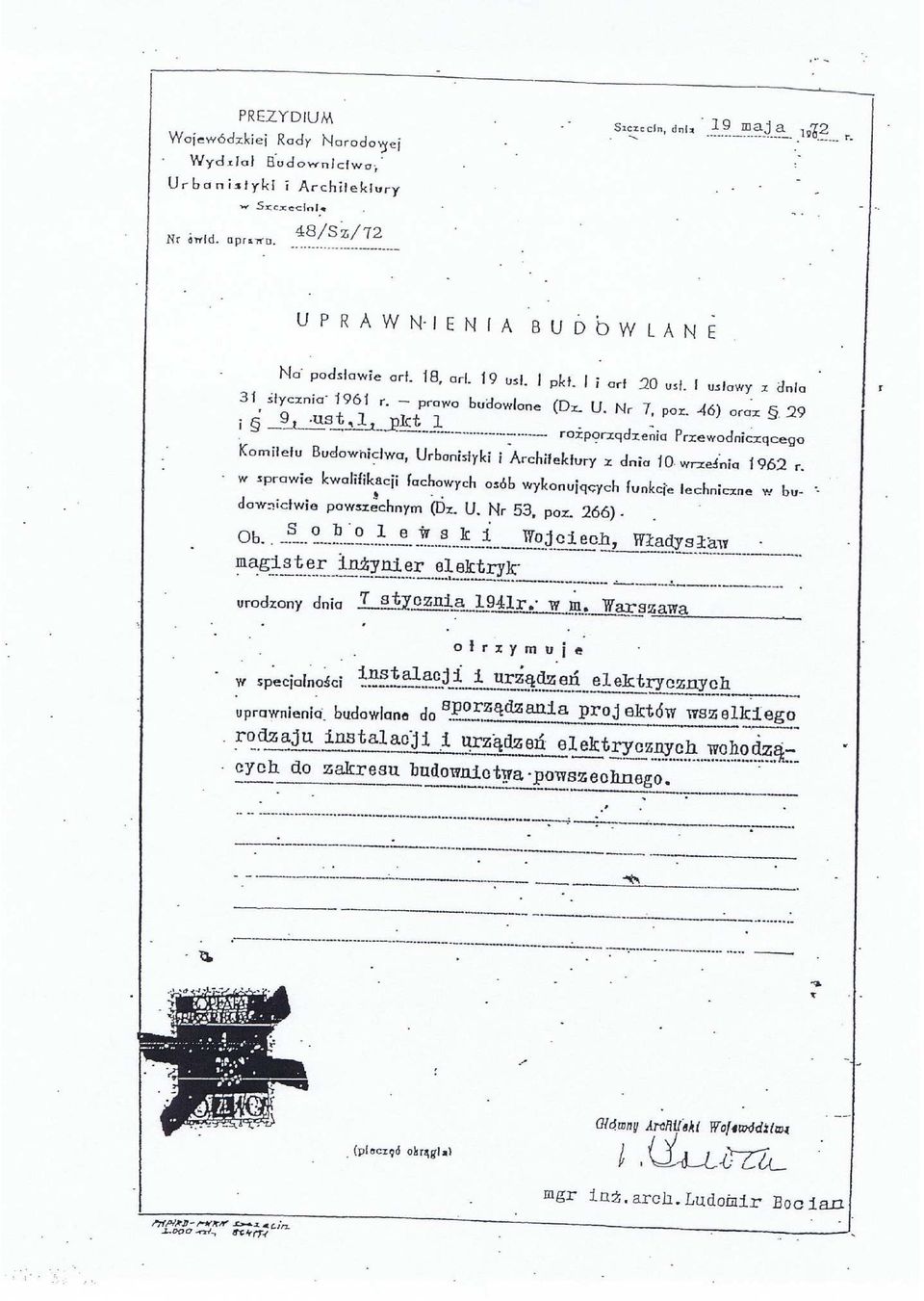

8

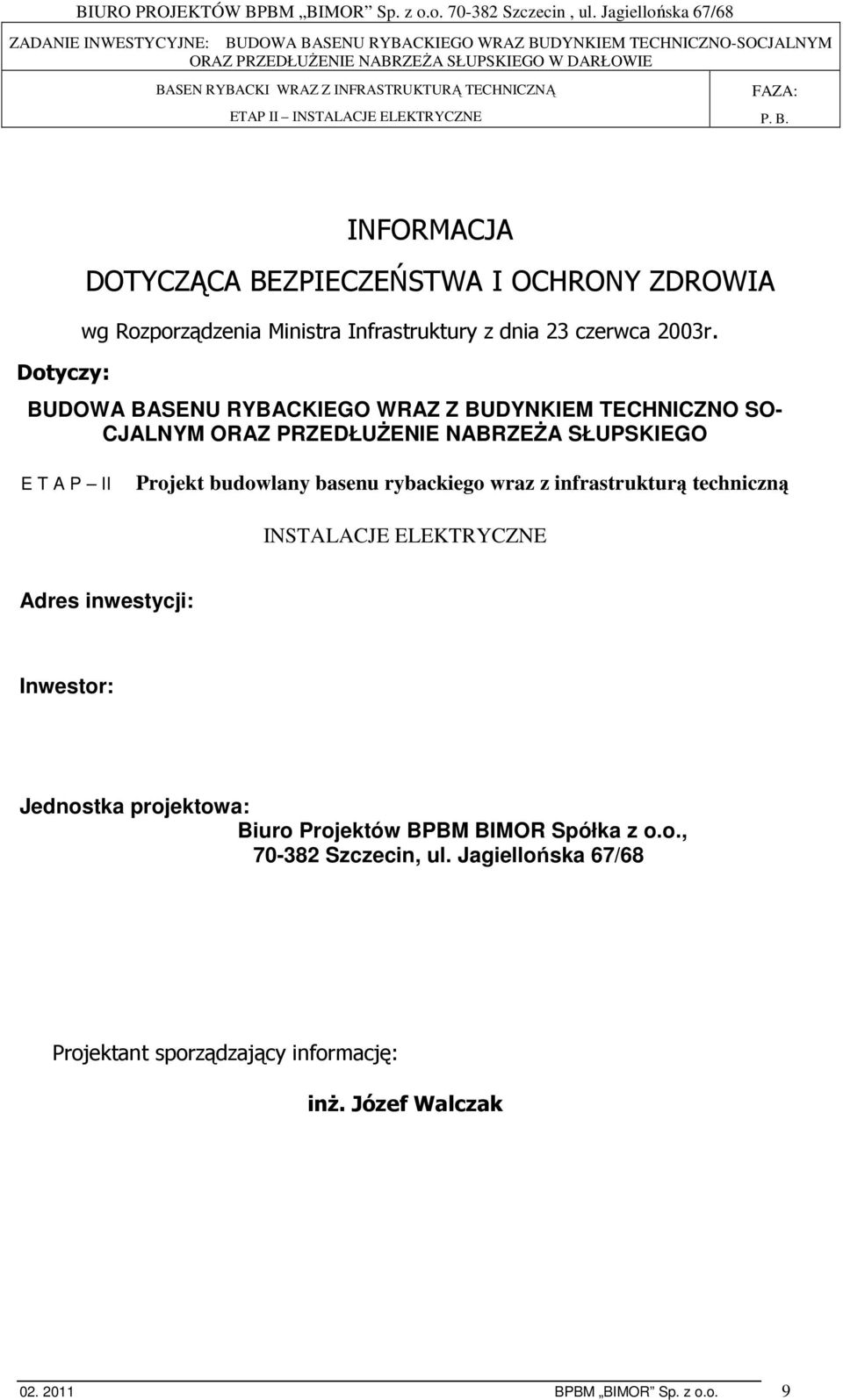

9 Dotyczy: INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA wg Rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003r. BUDOWA BASENU RYBACKIEGO WRAZ Z BUDYNKIEM TECHNICZNO SO- CJALNYM ORAZ PRZEDŁUśENIE NABRZEśA SŁUPSKIEGO E T A P II Projekt budowlany basenu rybackiego wraz z infrastrukturą techniczną INSTALACJE ELEKTRYCZNE Adres inwestycji: Inwestor: Jednostka projektowa: Biuro Projektów BPBM BIMOR Spółka z o.o., Szczecin, ul. Jagiellońska 67/68 Projektant sporządzający informację: inŝ. Józef Walczak BPBM BIMOR Sp. z o.o. 9

10 Szczecin, luty 2011 r. 1. ZAKRES ROBÓT Zakres robót obejmuje wykonanie następujących prac: - wykonanie oświetlenia terenu - budowę linii kablowych nn 0,4kV wraz ze szafkami energetycznymi - zasilenia dystrybutorów energii elektrycznej. 2. ISTNIEJĄCE OBIEKTY BUDOWLANE - istniejące uzbrojenie terenu. 3. ELEMENTY ZAGOSPODAROWANIA DZIŁKI LUB TERENU, KTÓRE MOGĄ STWARZAĆ ZAGROśENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI - nie dotyczy. 4. WSKAZANIA DOTYCZĄCE PRZEWIDYWANYCH ZAGROśEŃ WYSTĘPUJĄCYCH PODCZAS REALIZACJI ROBÓT BUDOWLANYCH, OKRE- ŚLENIE SKALI I ZAGROśENIA. 1. Upadek z wysokości podczas układania przewodów oraz montowania lamp: - Strefa niebezpieczna, w której istnieje moŝliwość spadania przedmiotów z wysokości, powinna być ogrodzona balustradami i oznakowana w sposób uniemoŝliwiający dostęp osobą postronnym. Strefa ta nie moŝe wynosić mniej niŝ 1/10 wysokości z której mogą spadać przedmioty. - NaleŜy ustalić rodzaj pracy, który moŝe być wykonywany przez co najmniej dwie osoby. 2. PoraŜenie prądem podczas podłączania kabli elektroenergetycznych: - Wszystkie prace przyłączeniowe kabli energetycznych naleŝy prowadzić w stanie beznapięciowym. 3. Wpadnięcie do rowu kablowego: - Roboty ziemne przy budowie instalacji oświetlenia zewnętrznego powinny być prowadzone na podstawie projektu określającego połoŝenie instalacji i urządzeń podziemnych, mogących znaleźć się w zasięgu prowadzonych robót. - W czasie wykonywania robót ziemnych miejsca niebezpieczne naleŝy ogrodzić i umieścić napisy ostrzegawcze. - W czasie wykonywania wykopów w miejscach dostępnych dla osób niezatrudnionych przy tych robotach, naleŝy wokół wykopów pozostawionych na czas zmroku i w nocy ustawić balustrady zaopatrzone w światło ostrzegawcze koloru czerwonego. - Poręcze balustrad powinny znajdować się na wysokości 1,10 m nad terenem i w odległości nie mniejszej niŝ 1,0 m od krawędzi wykopu BPBM BIMOR Sp. z o.o. 10

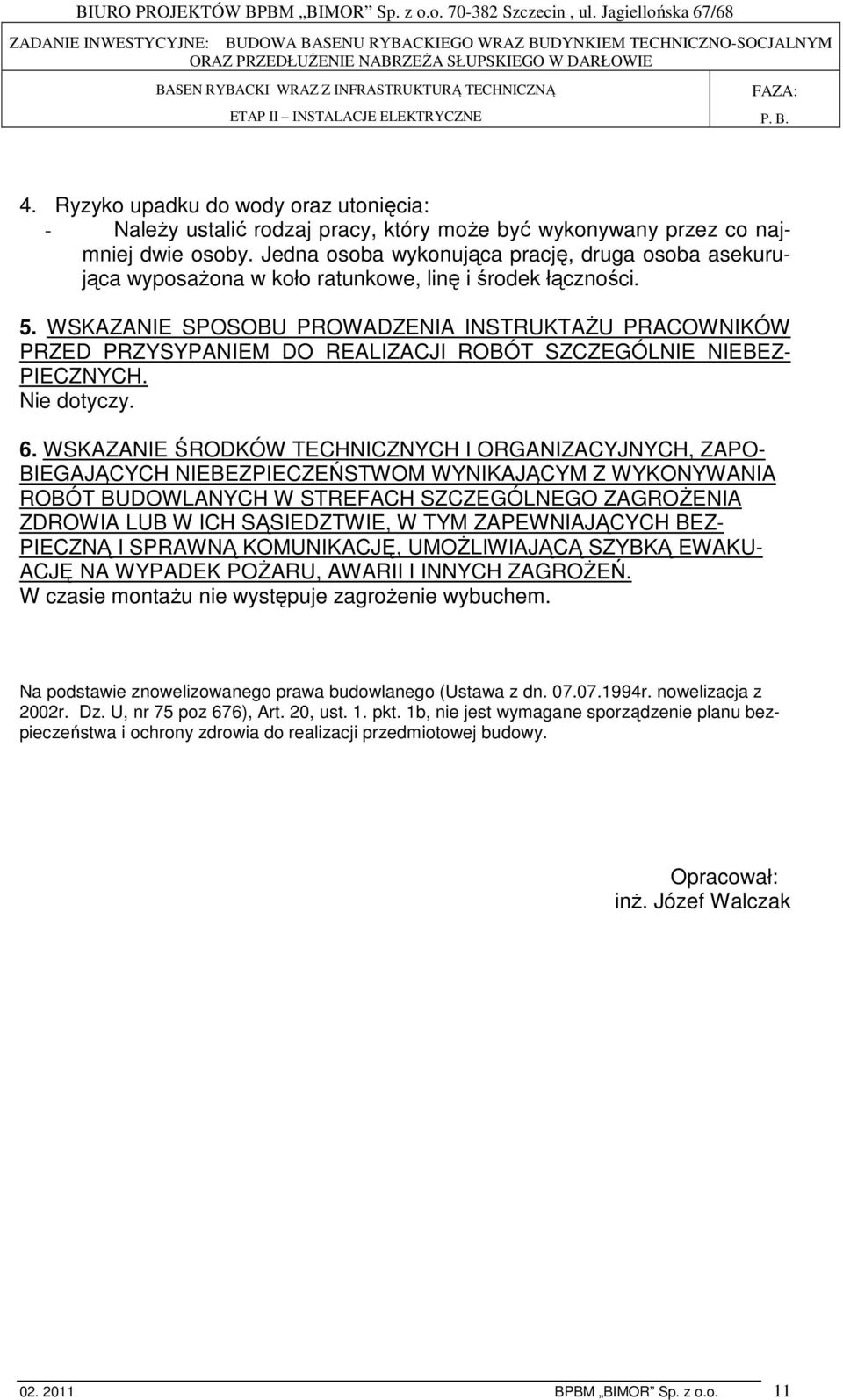

11 4. Ryzyko upadku do wody oraz utonięcia: - NaleŜy ustalić rodzaj pracy, który moŝe być wykonywany przez co najmniej dwie osoby. Jedna osoba wykonująca prację, druga osoba asekurująca wyposaŝona w koło ratunkowe, linę i środek łączności. 5. WSKAZANIE SPOSOBU PROWADZENIA INSTRUKTAśU PRACOWNIKÓW PRZED PRZYSYPANIEM DO REALIZACJI ROBÓT SZCZEGÓLNIE NIEBEZ- PIECZNYCH. Nie dotyczy. 6. WSKAZANIE ŚRODKÓW TECHNICZNYCH I ORGANIZACYJNYCH, ZAPO- BIEGAJĄCYCH NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWANIA ROBÓT BUDOWLANYCH W STREFACH SZCZEGÓLNEGO ZAGROśENIA ZDROWIA LUB W ICH SĄSIEDZTWIE, W TYM ZAPEWNIAJĄCYCH BEZ- PIECZNĄ I SPRAWNĄ KOMUNIKACJĘ, UMOśLIWIAJĄCĄ SZYBKĄ EWAKU- ACJĘ NA WYPADEK POśARU, AWARII I INNYCH ZAGROśEŃ. W czasie montaŝu nie występuje zagroŝenie wybuchem. Na podstawie znowelizowanego prawa budowlanego (Ustawa z dn r. nowelizacja z 2002r. Dz. U, nr 75 poz 676), Art. 20, ust. 1. pkt. 1b, nie jest wymagane sporządzenie planu bezpieczeństwa i ochrony zdrowia do realizacji przedmiotowej budowy. Opracował: inŝ. Józef Walczak BPBM BIMOR Sp. z o.o. 11

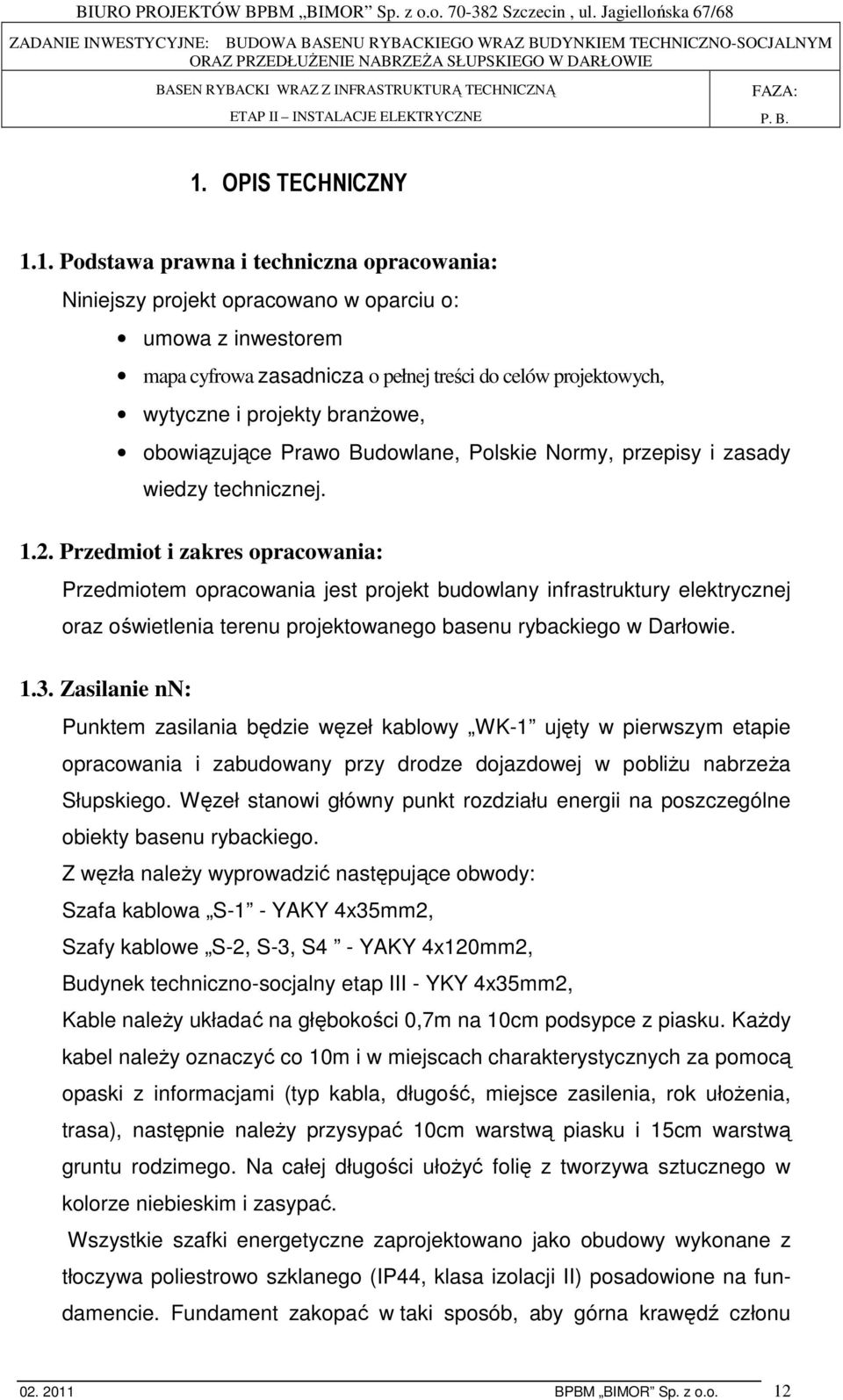

12 1. OPIS TECHNICZNY 1.1. Podstawa prawna i techniczna opracowania: Niniejszy projekt opracowano w oparciu o: umowa z inwestorem mapa cyfrowa zasadnicza o pełnej treści do celów projektowych, wytyczne i projekty branŝowe, obowiązujące Prawo Budowlane, Polskie Normy, przepisy i zasady wiedzy technicznej Przedmiot i zakres opracowania: Przedmiotem opracowania jest projekt budowlany infrastruktury elektrycznej oraz oświetlenia terenu projektowanego basenu rybackiego w Darłowie Zasilanie nn: Punktem zasilania będzie węzeł kablowy WK-1 ujęty w pierwszym etapie opracowania i zabudowany przy drodze dojazdowej w pobliŝu nabrzeŝa Słupskiego. Węzeł stanowi główny punkt rozdziału energii na poszczególne obiekty basenu rybackiego. Z węzła naleŝy wyprowadzić następujące obwody: Szafa kablowa S-1 - YAKY 4x35mm2, Szafy kablowe S-2, S-3, S4 - YAKY 4x120mm2, Budynek techniczno-socjalny etap III - YKY 4x35mm2, Kable naleŝy układać na głębokości 0,7m na 10cm podsypce z piasku. KaŜdy kabel naleŝy oznaczyć co 10m i w miejscach charakterystycznych za pomocą opaski z informacjami (typ kabla, długość, miejsce zasilenia, rok ułoŝenia, trasa), następnie naleŝy przysypać 10cm warstwą piasku i 15cm warstwą gruntu rodzimego. Na całej długości ułoŝyć folię z tworzywa sztucznego w kolorze niebieskim i zasypać. Wszystkie szafki energetyczne zaprojektowano jako obudowy wykonane z tłoczywa poliestrowo szklanego (IP44, klasa izolacji II) posadowione na fundamencie. Fundament zakopać w taki sposób, aby górna krawędź członu BPBM BIMOR Sp. z o.o. 12

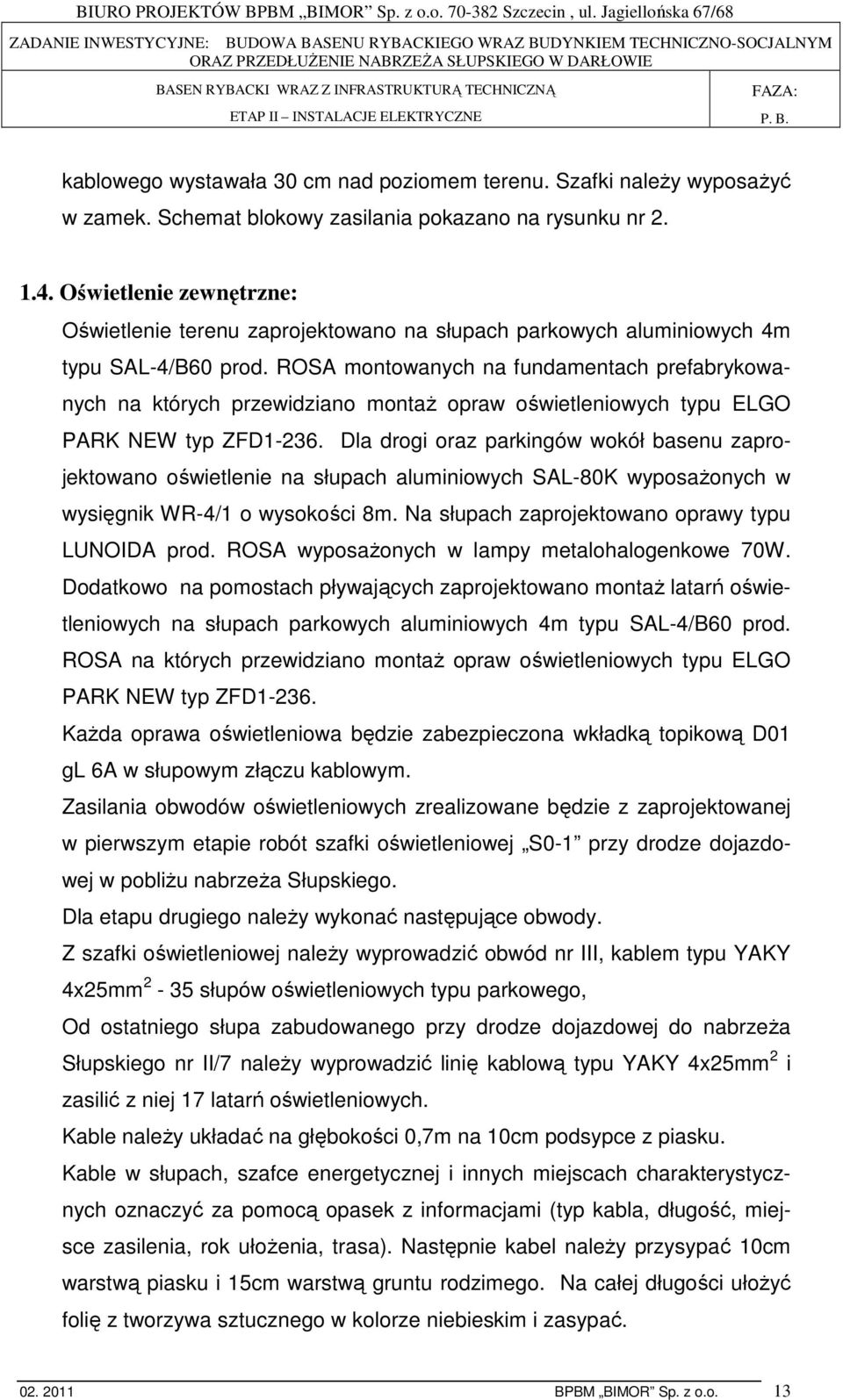

13 kablowego wystawała 30 cm nad poziomem terenu. Szafki naleŝy wyposaŝyć w zamek. Schemat blokowy zasilania pokazano na rysunku nr Oświetlenie zewnętrzne: Oświetlenie terenu zaprojektowano na słupach parkowych aluminiowych 4m typu SAL-4/B60 prod. ROSA montowanych na fundamentach prefabrykowanych na których przewidziano montaŝ opraw oświetleniowych typu ELGO PARK NEW typ ZFD Dla drogi oraz parkingów wokół basenu zaprojektowano oświetlenie na słupach aluminiowych SAL-80K wyposaŝonych w wysięgnik WR-4/1 o wysokości 8m. Na słupach zaprojektowano oprawy typu LUNOIDA prod. ROSA wyposaŝonych w lampy metalohalogenkowe 70W. Dodatkowo na pomostach pływających zaprojektowano montaŝ latarń oświetleniowych na słupach parkowych aluminiowych 4m typu SAL-4/B60 prod. ROSA na których przewidziano montaŝ opraw oświetleniowych typu ELGO PARK NEW typ ZFD KaŜda oprawa oświetleniowa będzie zabezpieczona wkładką topikową D01 gl 6A w słupowym złączu kablowym. Zasilania obwodów oświetleniowych zrealizowane będzie z zaprojektowanej w pierwszym etapie robót szafki oświetleniowej S0-1 przy drodze dojazdowej w pobliŝu nabrzeŝa Słupskiego. Dla etapu drugiego naleŝy wykonać następujące obwody. Z szafki oświetleniowej naleŝy wyprowadzić obwód nr III, kablem typu YAKY 4x25mm 2-35 słupów oświetleniowych typu parkowego, Od ostatniego słupa zabudowanego przy drodze dojazdowej do nabrzeŝa Słupskiego nr II/7 naleŝy wyprowadzić linię kablową typu YAKY 4x25mm 2 i zasilić z niej 17 latarń oświetleniowych. Kable naleŝy układać na głębokości 0,7m na 10cm podsypce z piasku. Kable w słupach, szafce energetycznej i innych miejscach charakterystycznych oznaczyć za pomocą opasek z informacjami (typ kabla, długość, miejsce zasilenia, rok ułoŝenia, trasa). Następnie kabel naleŝy przysypać 10cm warstwą piasku i 15cm warstwą gruntu rodzimego. Na całej długości ułoŝyć folię z tworzywa sztucznego w kolorze niebieskim i zasypać BPBM BIMOR Sp. z o.o. 13

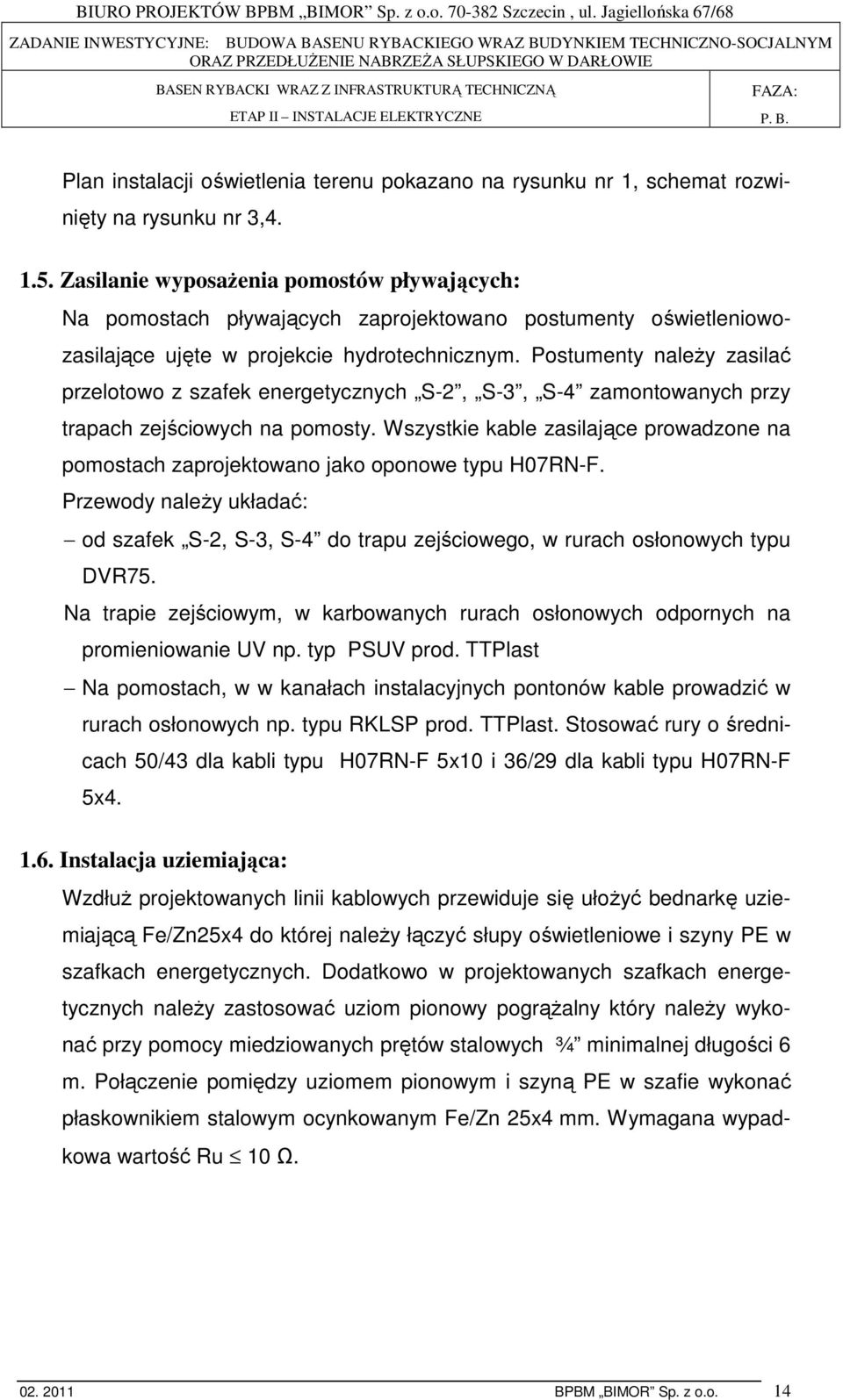

14 Plan instalacji oświetlenia terenu pokazano na rysunku nr 1, schemat rozwinięty na rysunku nr 3, Zasilanie wyposaŝenia pomostów pływających: Na pomostach pływających zaprojektowano postumenty oświetleniowozasilające ujęte w projekcie hydrotechnicznym. Postumenty naleŝy zasilać przelotowo z szafek energetycznych S-2, S-3, S-4 zamontowanych przy trapach zejściowych na pomosty. Wszystkie kable zasilające prowadzone na pomostach zaprojektowano jako oponowe typu H07RN-F. Przewody naleŝy układać: od szafek S-2, S-3, S-4 do trapu zejściowego, w rurach osłonowych typu DVR75. Na trapie zejściowym, w karbowanych rurach osłonowych odpornych na promieniowanie UV np. typ PSUV prod. TTPlast Na pomostach, w w kanałach instalacyjnych pontonów kable prowadzić w rurach osłonowych np. typu RKLSP prod. TTPlast. Stosować rury o średnicach 50/43 dla kabli typu H07RN-F 5x10 i 36/29 dla kabli typu H07RN-F 5x Instalacja uziemiająca: WzdłuŜ projektowanych linii kablowych przewiduje się ułoŝyć bednarkę uziemiającą Fe/Zn25x4 do której naleŝy łączyć słupy oświetleniowe i szyny PE w szafkach energetycznych. Dodatkowo w projektowanych szafkach energetycznych naleŝy zastosować uziom pionowy pogrąŝalny który naleŝy wykonać przy pomocy miedziowanych prętów stalowych ¾ minimalnej długości 6 m. Połączenie pomiędzy uziomem pionowym i szyną PE w szafie wykonać płaskownikiem stalowym ocynkowanym Fe/Zn 25x4 mm. Wymagana wypadkowa wartość Ru 10 Ω BPBM BIMOR Sp. z o.o. 14

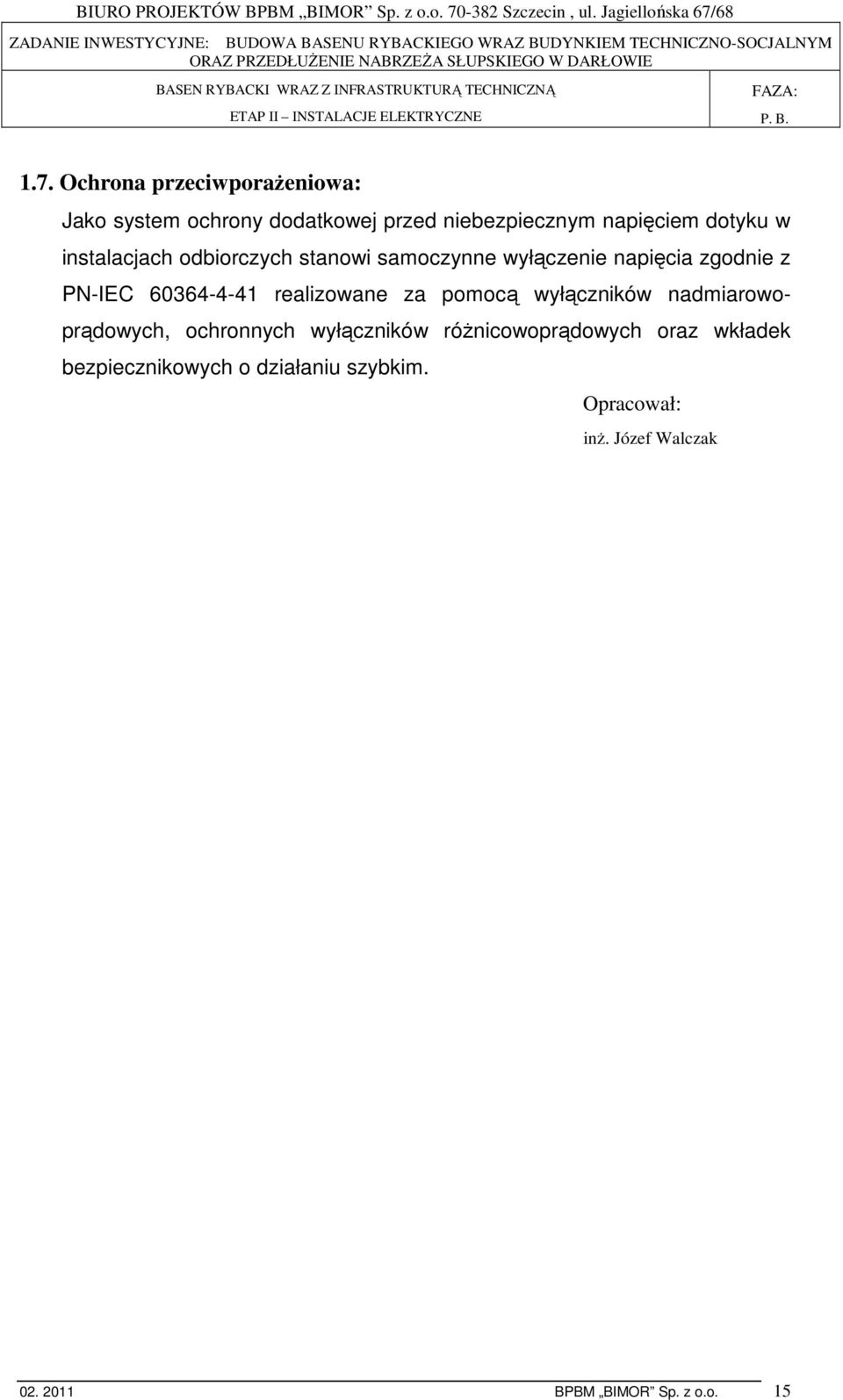

15 1.7. Ochrona przeciwporaŝeniowa: Jako system ochrony dodatkowej przed niebezpiecznym napięciem dotyku w instalacjach odbiorczych stanowi samoczynne wyłączenie napięcia zgodnie z PN-IEC realizowane za pomocą wyłączników nadmiarowoprądowych, ochronnych wyłączników róŝnicowoprądowych oraz wkładek bezpiecznikowych o działaniu szybkim. Opracował: inŝ. Józef Walczak BPBM BIMOR Sp. z o.o. 15

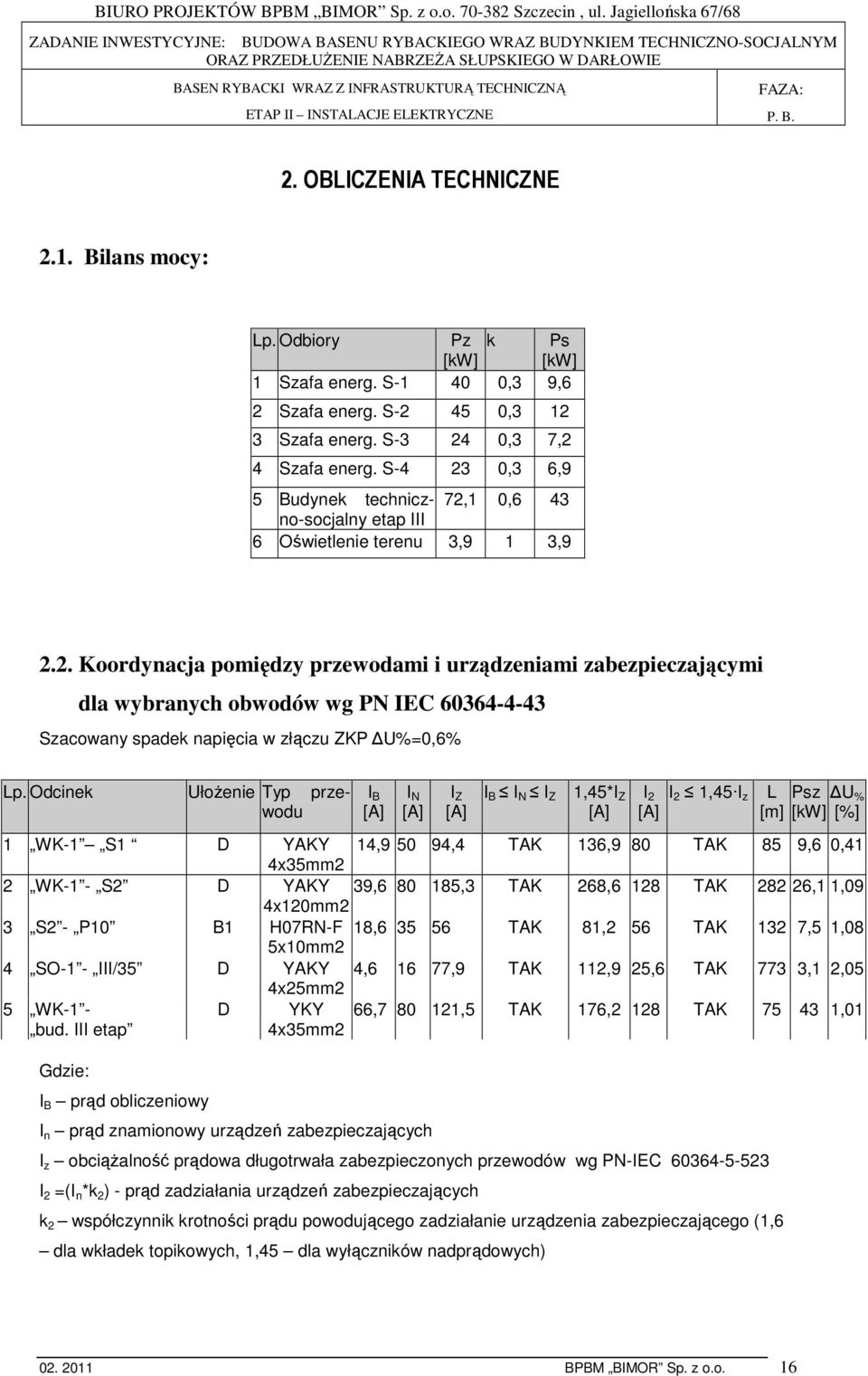

16 2. OBLICZENIA TECHNICZNE 2.1. Bilans mocy: Lp. Odbiory Pz k Ps [kw] [kw] 1 Szafa energ. S ,3 9,6 2 Szafa energ. S , Szafa energ. S ,3 7,2 4 Szafa energ. S ,3 6,9 5 Budynek techniczno-socjalny 72,1 0,6 43 etap III 6 Oświetlenie terenu 3,9 1 3, Koordynacja pomiędzy przewodami i urządzeniami zabezpieczającymi dla wybranych obwodów wg PN IEC Szacowany spadek napięcia w złączu ZKP U%=0,6% Lp. Odcinek UłoŜenie Typ przewodu I B [A] I N [A] I Z [A] I B I N I Z 1,45*I Z [A] I 2 [A] I 2 1,45 I z L Psz U % [m] [kw] [%] 1 WK-1 S1 D YAKY 14, ,4 TAK 136,9 80 TAK 85 9,6 0,41 4x35mm2 2 WK-1 - S2 D YAKY 39, ,3 TAK 268,6 128 TAK ,1 1,09 4x120mm2 3 S2 - P10 B1 H07RN-F 18, TAK 81,2 56 TAK 132 7,5 1,08 5x10mm2 4 SO-1 - III/35 D YAKY 4, ,9 TAK 112,9 25,6 TAK 773 3,1 2,05 4x25mm2 5 WK-1 - bud. III etap D YKY 4x35mm2 66, ,5 TAK 176,2 128 TAK ,01 Gdzie: I B prąd obliczeniowy I n prąd znamionowy urządzeń zabezpieczających I z obciąŝalność prądowa długotrwała zabezpieczonych przewodów wg PN-IEC I 2 =(I n *k 2 ) - prąd zadziałania urządzeń zabezpieczających k 2 współczynnik krotności prądu powodującego zadziałanie urządzenia zabezpieczającego (1,6 dla wkładek topikowych, 1,45 dla wyłączników nadprądowych) BPBM BIMOR Sp. z o.o. 16

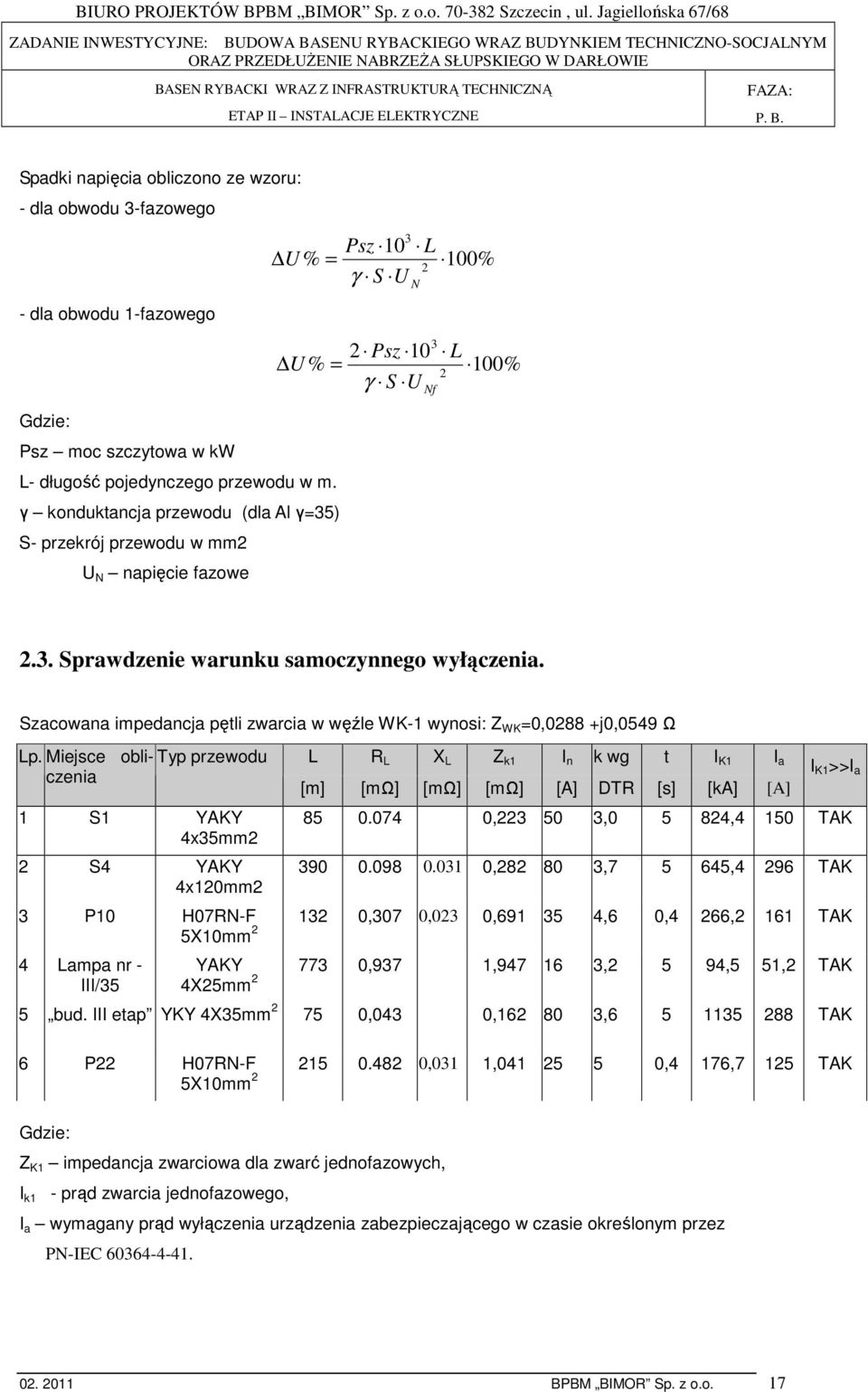

17 Spadki napięcia obliczono ze wzoru: - dla obwodu 3-fazowego - dla obwodu 1-fazowego Gdzie: Psz moc szczytowa w kw U U L- długość pojedynczego przewodu w m. γ konduktancja przewodu (dla Al γ=35) S- przekrój przewodu w mm2 U N napięcie fazowe 3 Psz 10 L 100% γ S % = 2 U N 3 2 Psz 10 L = 100% γ S % 2 U Nf 2.3. Sprawdzenie warunku samoczynnego wyłączenia. Szacowana impedancja pętli zwarcia w węźle WK-1 wynosi: Z WK =0,0288 +j0,0549 Ω Lp. Miejsce obliczenia Typ przewodu 1 S1 YAKY 4x35mm2 2 S4 YAKY 4x120mm2 L R L X L Z k1 I n k wg t I K1 I a IK1 >>I a [m] [mω] [mω] [mω] [A] DTR [s] [ka] [A] , , ,4 150 TAK , , ,4 296 TAK 3 P10 H07RN-F 5X10mm ,307 0,023 0, ,6 0,4 266,2 161 TAK 4 Lampa nr - III/35 YAKY 773 0,937 1, ,2 5 94,5 51,2 TAK 4X25mm 2 5 bud. III etap YKY 4X35mm ,043 0, , TAK 6 P22 H07RN-F 5X10mm ,031 1, ,4 176,7 125 TAK Gdzie: Z K1 impedancja zwarciowa dla zwarć jednofazowych, I k1 - prąd zwarcia jednofazowego, I a wymagany prąd wyłączenia urządzenia zabezpieczającego w czasie określonym przez PN-IEC BPBM BIMOR Sp. z o.o. 17

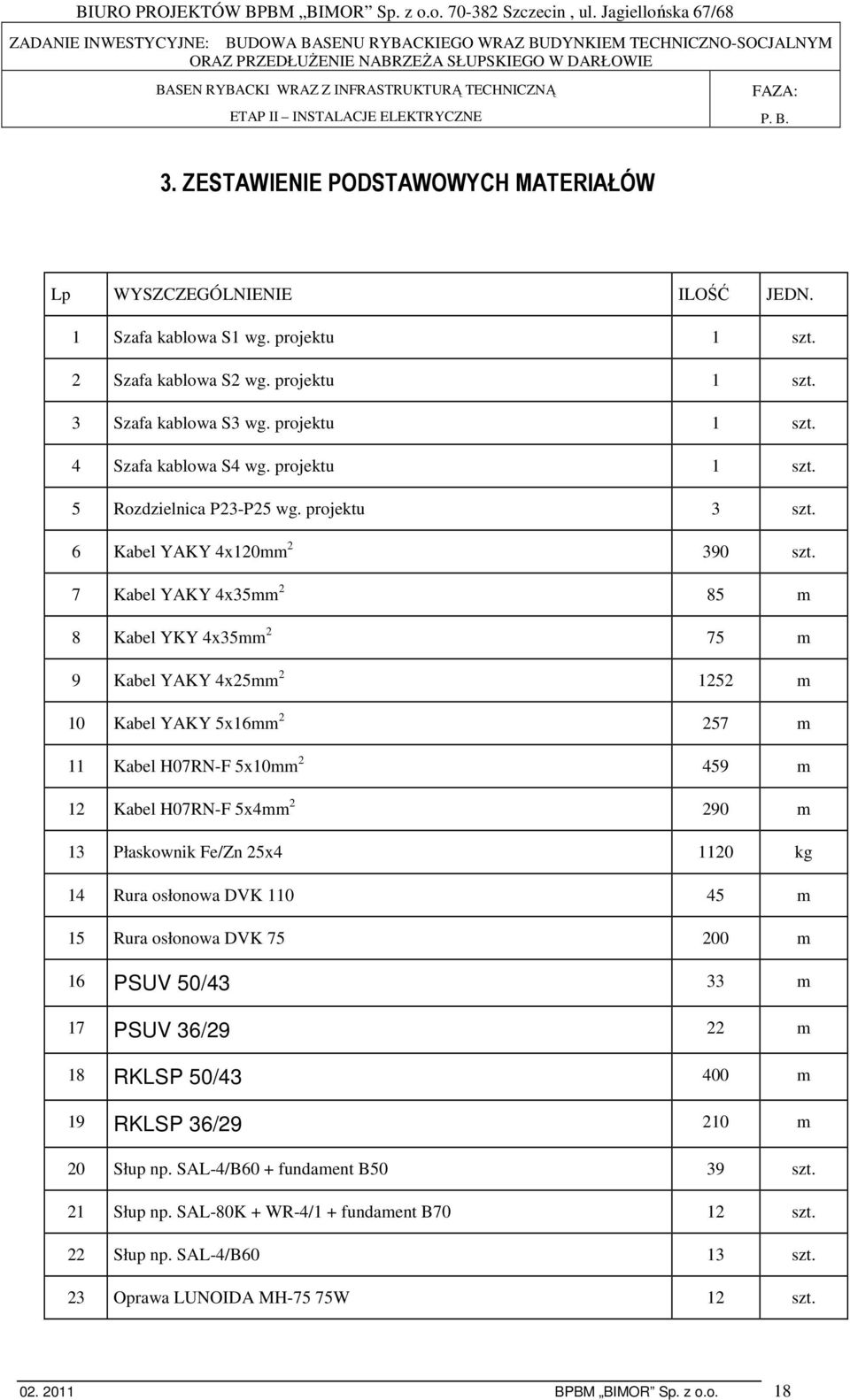

18 3. ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW Lp WYSZCZEGÓLNIENIE ILOŚĆ JEDN. 1 Szafa kablowa S1 wg. projektu 1 szt. 2 Szafa kablowa S2 wg. projektu 1 szt. 3 Szafa kablowa S3 wg. projektu 1 szt. 4 Szafa kablowa S4 wg. projektu 1 szt. 5 Rozdzielnica P23-P25 wg. projektu 3 szt. 6 Kabel YAKY 4x120mm szt. 7 Kabel YAKY 4x35mm 2 85 m 8 Kabel YKY 4x35mm 2 75 m 9 Kabel YAKY 4x25mm m 10 Kabel YAKY 5x16mm m 11 Kabel H07RN-F 5x10mm m 12 Kabel H07RN-F 5x4mm m 13 Płaskownik Fe/Zn 25x kg 14 Rura osłonowa DVK m 15 Rura osłonowa DVK m 16 PSUV 50/43 33 m 17 PSUV 36/29 22 m 18 RKLSP 50/ m 19 RKLSP 36/ m 20 Słup np. SAL-4/B60 + fundament B50 39 szt. 21 Słup np. SAL-80K + WR-4/1 + fundament B70 12 szt. 22 Słup np. SAL-4/B60 13 szt. 23 Oprawa LUNOIDA MH-75 75W 12 szt BPBM BIMOR Sp. z o.o. 18

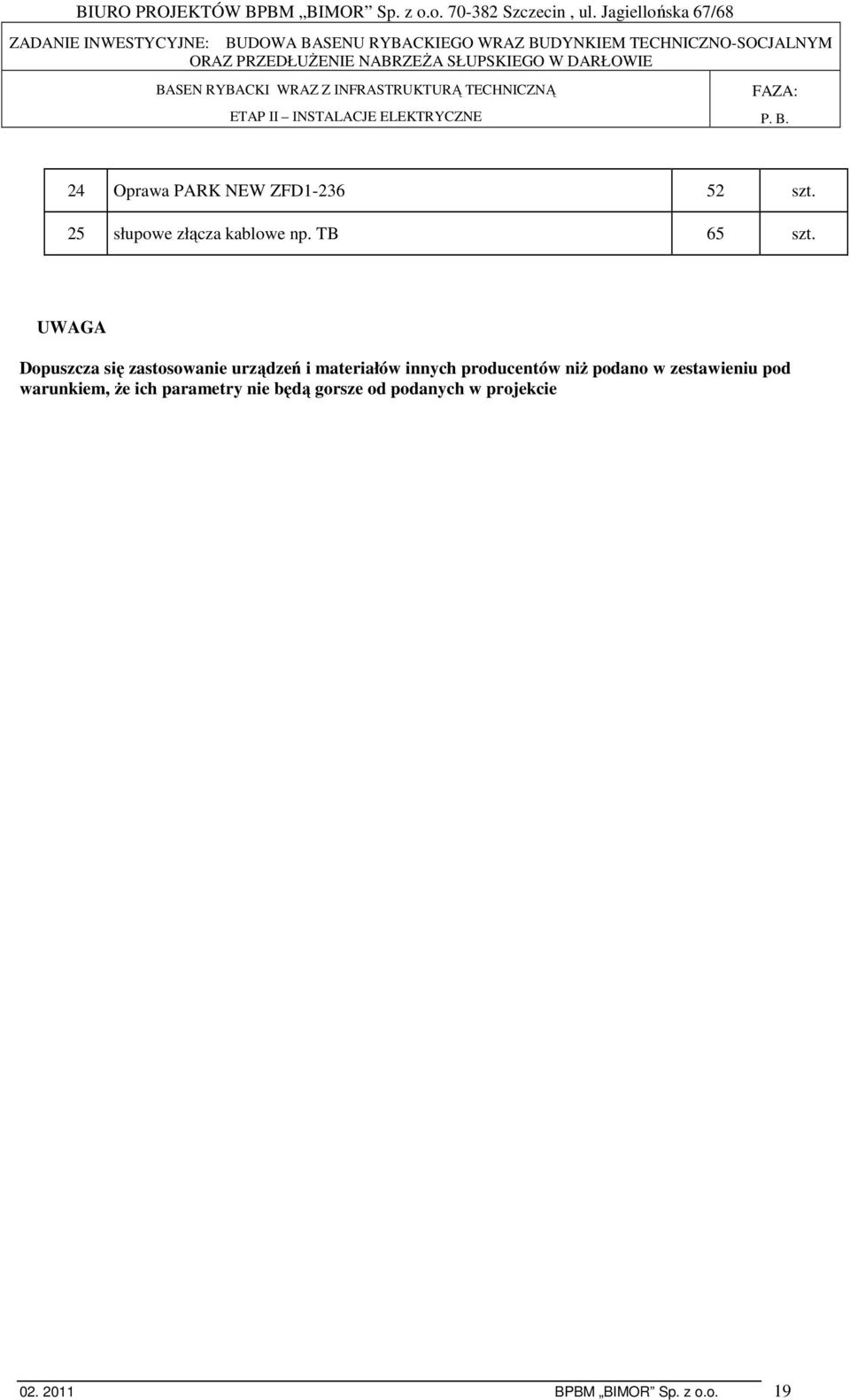

19 24 Oprawa PARK NEW ZFD szt. 25 słupowe złącza kablowe np. TB 65 szt. UWAGA Dopuszcza się zastosowanie urządzeń i materiałów innych producentów niŝ podano w zestawieniu pod warunkiem, Ŝe ich parametry nie będą gorsze od podanych w projekcie BPBM BIMOR Sp. z o.o. 19
