BUDOWA PRZYSTANI JACHTOWEJ NA POMOSTACH PŁYWAJĄCYCH W BASENIE RYBACKIM W DARŁOWIE. Projekt elektryczny

Transkrypt

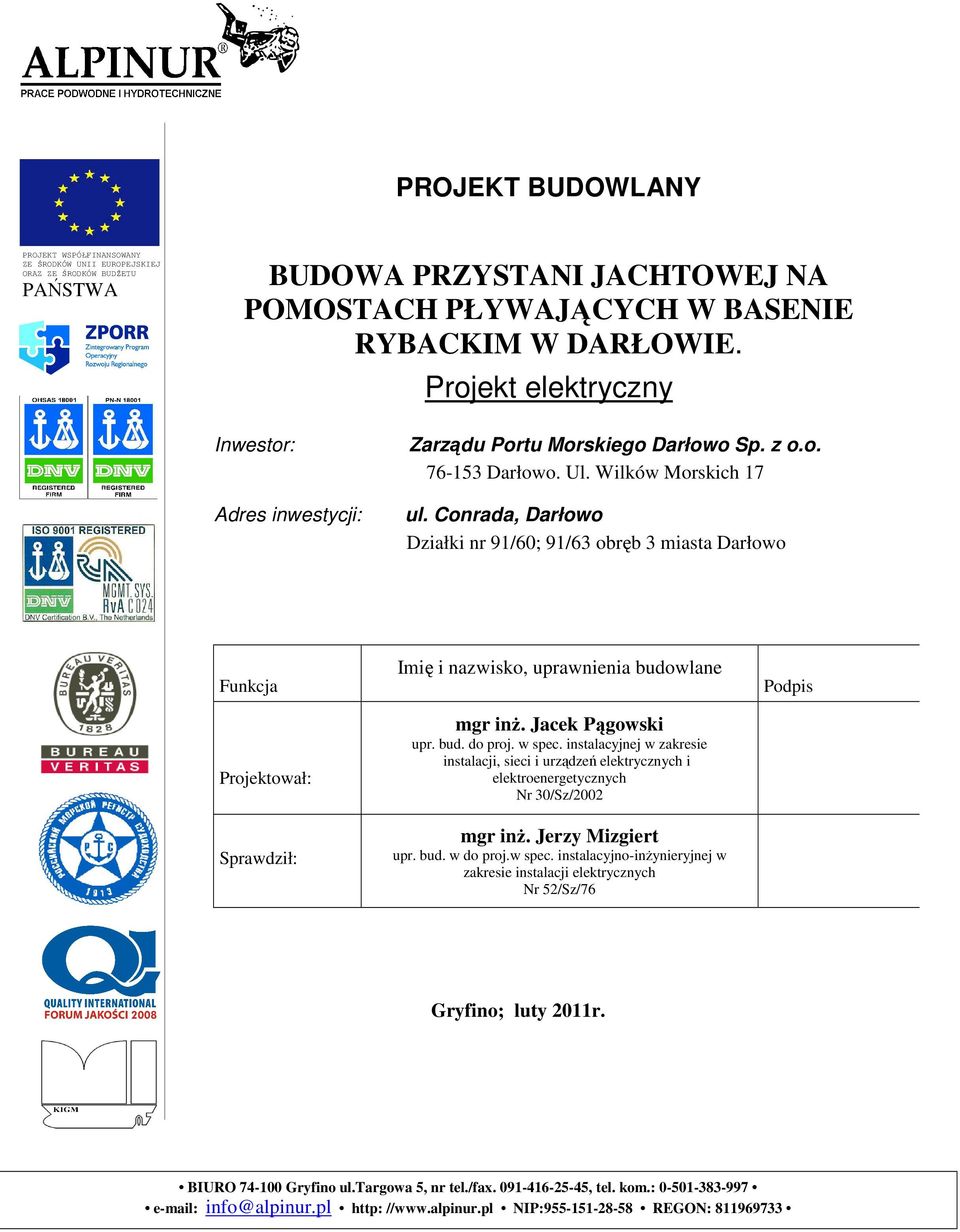

1 PROJEKT BUDOWLANY UNIA EUROPEJSKA PROJEKT WSPÓŁFINANSOWANY ZE ŚRODKÓW UNII EUROPEJSKIEJ ORAZ ZE ŚRODKÓW BUDśETU PAŃSTWA BUDOWA PRZYSTANI JACHTOWEJ NA POMOSTACH PŁYWAJĄCYCH W BASENIE RYBACKIM W DARŁOWIE. Projekt elektryczny Inwestor: Adres inwestycji: Zarządu Portu Morskiego Darłowo Sp. z o.o Darłowo. Ul. Wilków Morskich 17 ul. Conrada, Darłowo Działki nr 91/60; 91/63 obręb 3 miasta Darłowo Funkcja Projektował: Sprawdził: Imię i nazwisko, uprawnienia budowlane mgr inŝ. Jacek Pągowski upr. bud. do proj. w spec. instalacyjnej w zakresie instalacji, sieci i urządzeń elektrycznych i elektroenergetycznych Nr 30/Sz/2002 mgr inŝ. Jerzy Mizgiert upr. bud. w do proj.w spec. instalacyjno-inŝynieryjnej w zakresie instalacji elektrycznych Nr 52/Sz/76 Podpis Gryfino; luty 2011r. BIURO Gryfino ul.targowa 5, nr tel./fax , tel. kom.: info@alpinur.pl http: // NIP: REGON:

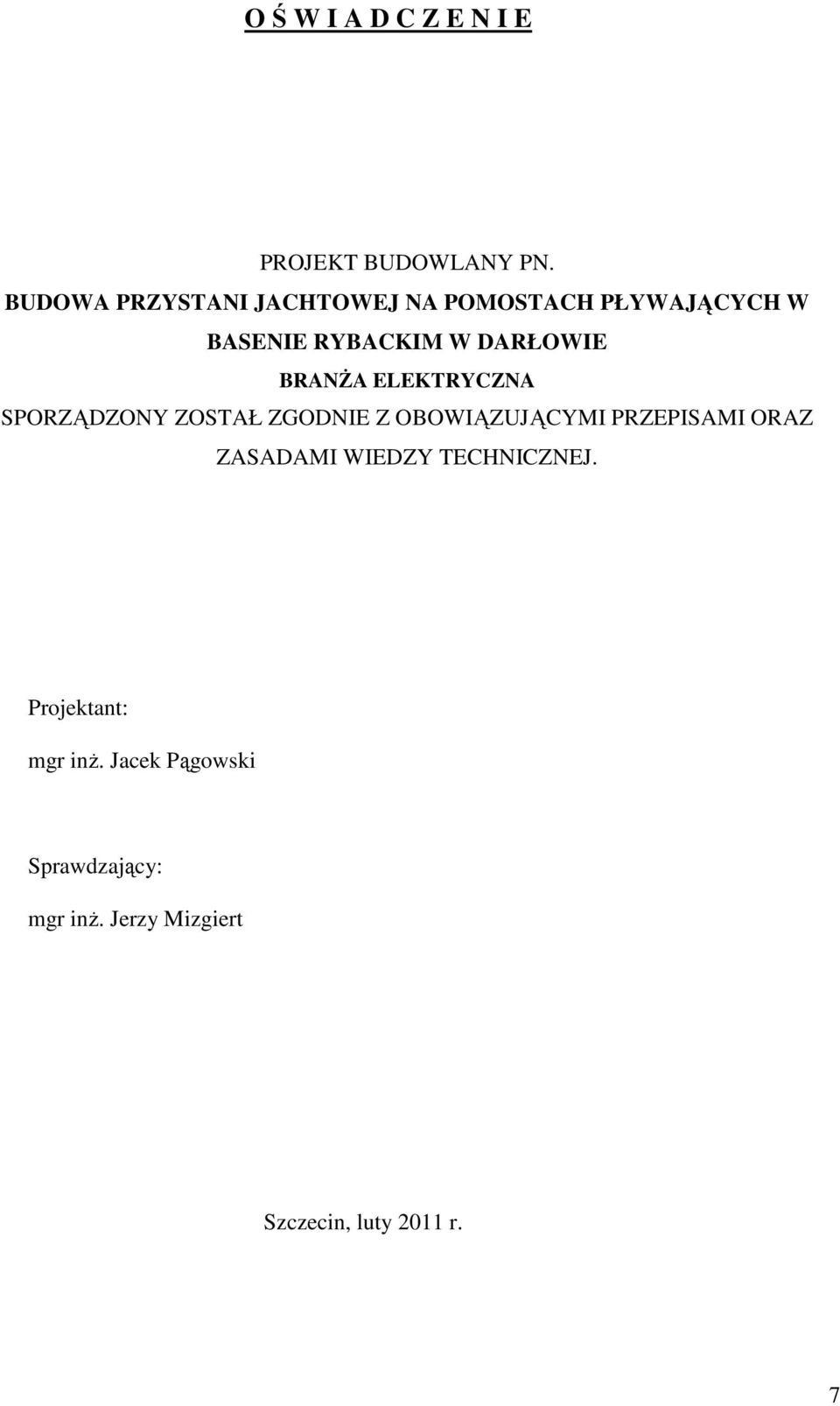

2 O Ś W I A D C Z E N I E PROJEKT BUDOWLANY PN. BUDOWA PRZYSTANI JACHTOWEJ NA POMOSTACH PŁYWAJĄCYCH W BASENIE RYBACKIM W DARŁOWIE BRANśA ELEKTRYCZNA SPORZĄDZONY ZOSTAŁ ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI ORAZ ZASADAMI WIEDZY TECHNICZNEJ. Projektant: mgr inŝ. Jacek Pągowski Sprawdzający: mgr inŝ. Jerzy Mizgiert Szczecin, luty 2011 r. 7

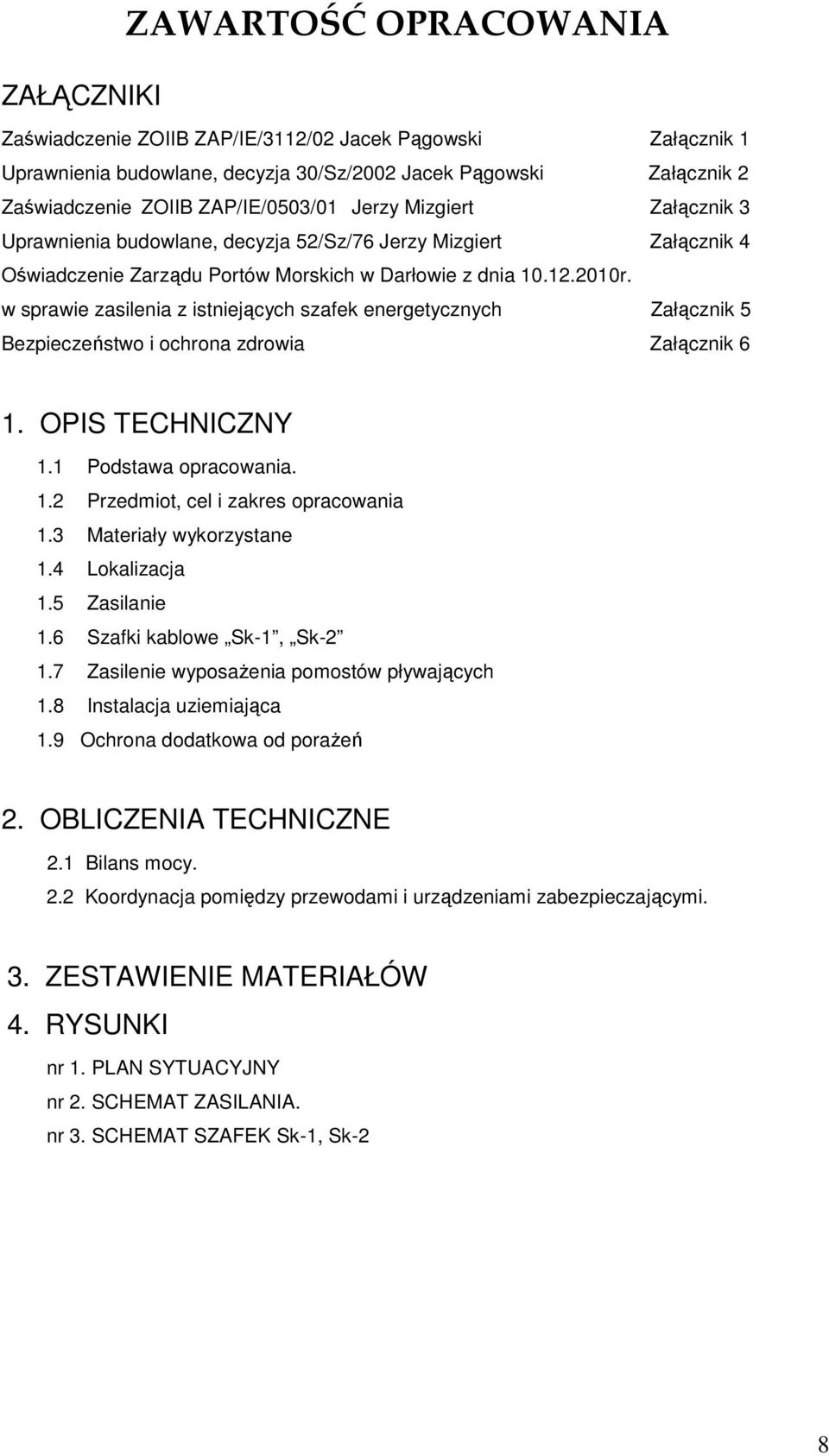

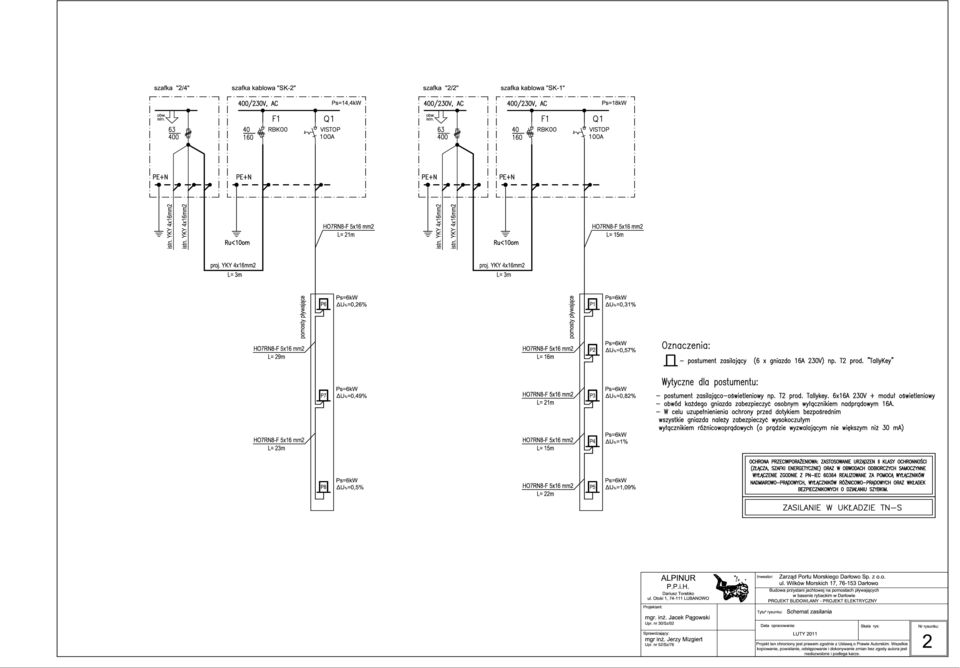

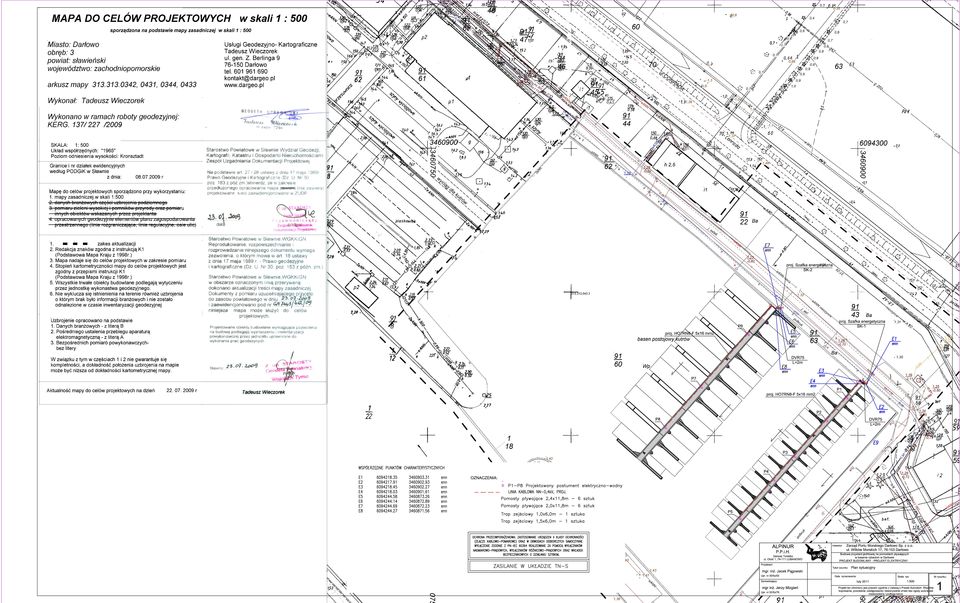

3 ZAŁĄCZNIKI ZAWARTOŚĆ OPRACOWANIA Zaświadczenie ZOIIB ZAP/IE/3112/02 Jacek Pągowski Załącznik 1 Uprawnienia budowlane, decyzja 30/Sz/2002 Jacek Pągowski Załącznik 2 Zaświadczenie ZOIIB ZAP/IE/0503/01 Jerzy Mizgiert Załącznik 3 Uprawnienia budowlane, decyzja 52/Sz/76 Jerzy Mizgiert Załącznik 4 Oświadczenie Zarządu Portów Morskich w Darłowie z dnia r. w sprawie zasilenia z istniejących szafek energetycznych Załącznik 5 Bezpieczeństwo i ochrona zdrowia Załącznik 6 1. OPIS TECHNICZNY 1.1 Podstawa opracowania. 1.2 Przedmiot, cel i zakres opracowania 1.3 Materiały wykorzystane 1.4 Lokalizacja 1.5 Zasilanie 1.6 Szafki kablowe Sk-1, Sk Zasilenie wyposaŝenia pomostów pływających 1.8 Instalacja uziemiająca 1.9 Ochrona dodatkowa od poraŝeń 2. OBLICZENIA TECHNICZNE 2.1 Bilans mocy. 2.2 Koordynacja pomiędzy przewodami i urządzeniami zabezpieczającymi. 3. ZESTAWIENIE MATERIAŁÓW 4. RYSUNKI nr 1. PLAN SYTUACYJNY nr 2. SCHEMAT ZASILANIA. nr 3. SCHEMAT SZAFEK Sk-1, Sk-2 8

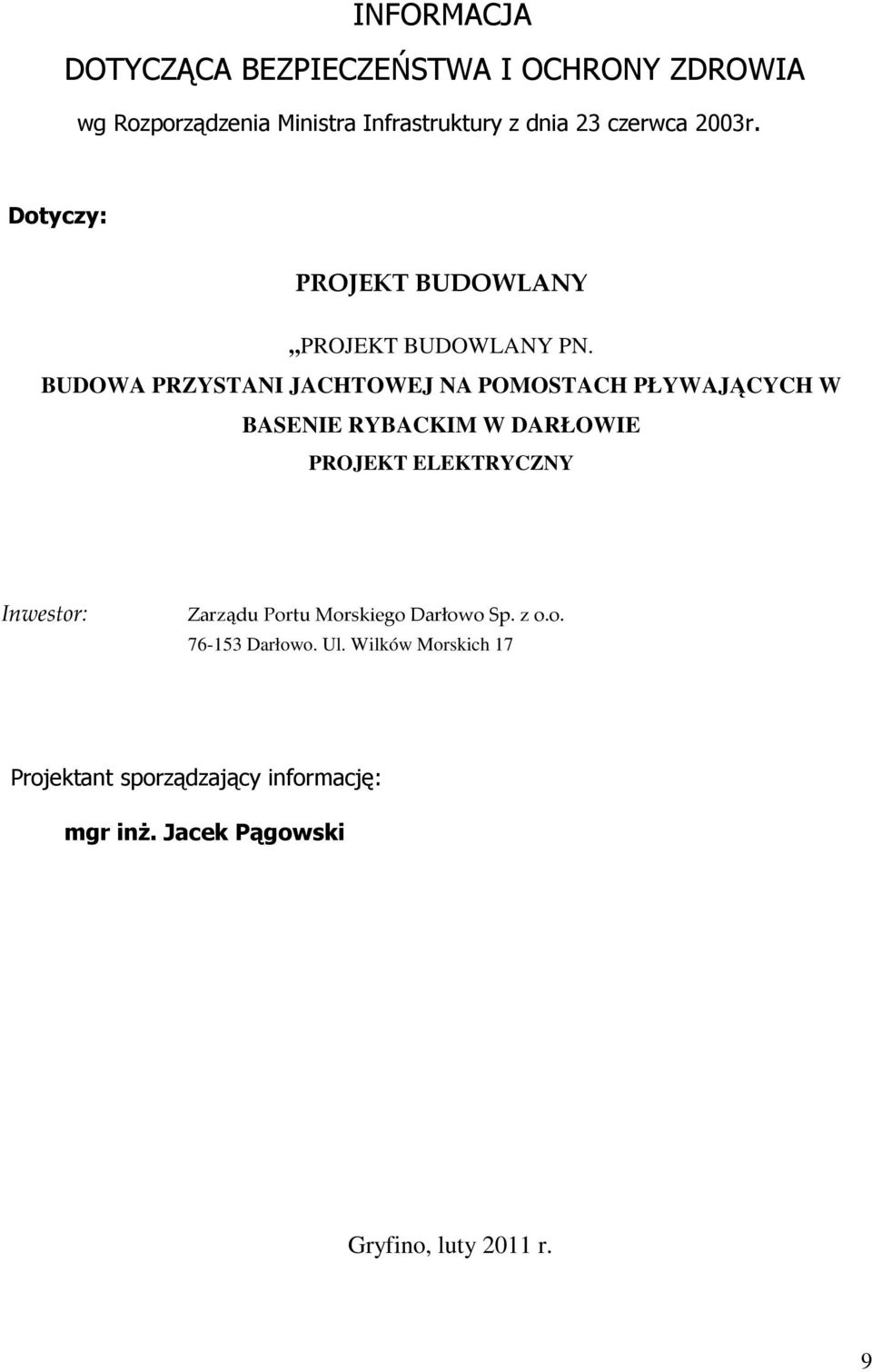

4 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA wg Rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003r. Dotyczy: PROJEKT BUDOWLANY PROJEKT BUDOWLANY PN. BUDOWA PRZYSTANI JACHTOWEJ NA POMOSTACH PŁYWAJĄCYCH W BASENIE RYBACKIM W DARŁOWIE PROJEKT ELEKTRYCZNY Inwestor: Zarządu Portu Morskiego Darłowo Sp. z o.o Darłowo. Ul. Wilków Morskich 17 Projektant sporządzający informację: mgr inŝ. Jacek Pągowski Gryfino, luty 2011 r. 9

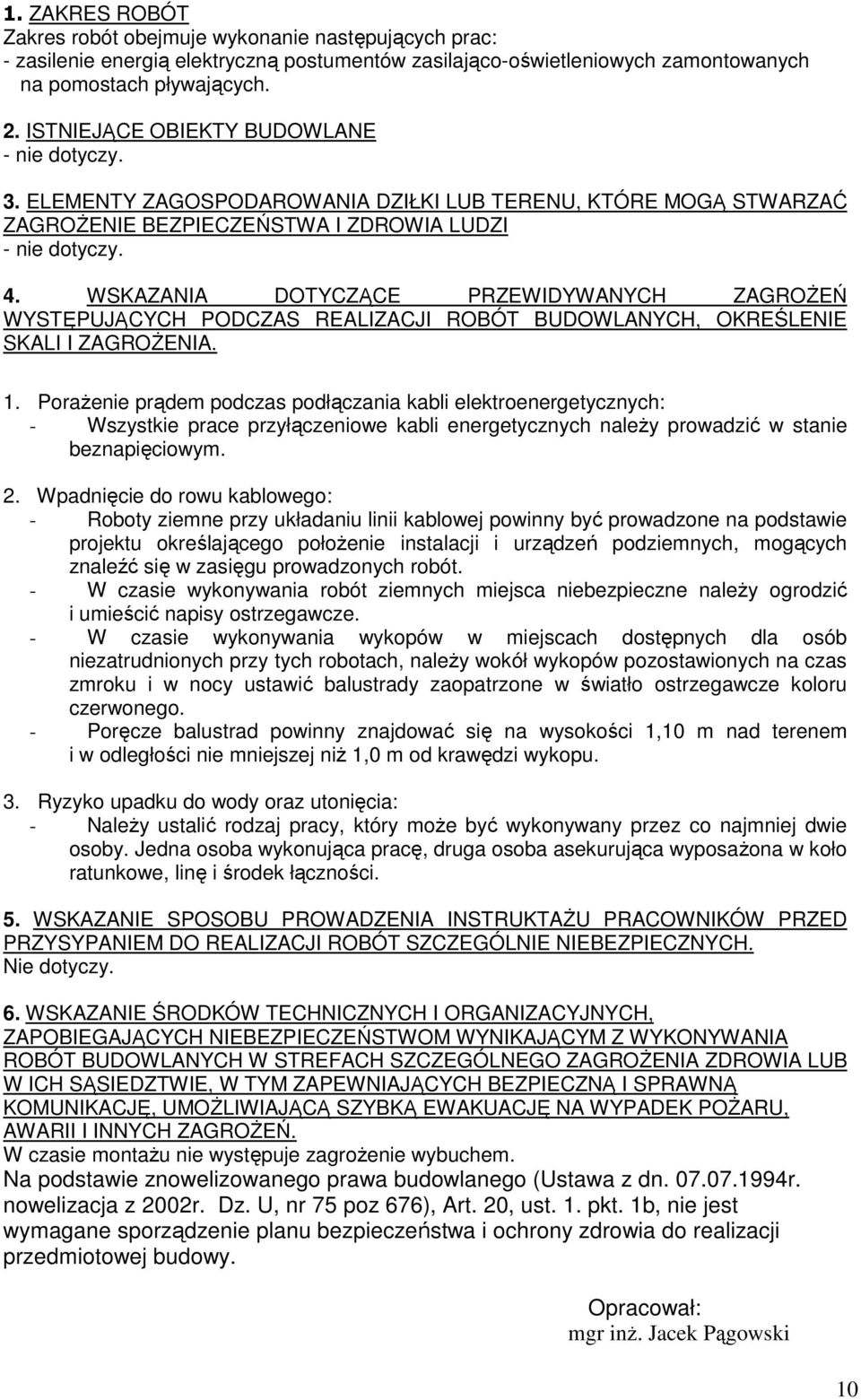

5 1. ZAKRES ROBÓT Zakres robót obejmuje wykonanie następujących prac: - zasilenie energią elektryczną postumentów zasilająco-oświetleniowych zamontowanych na pomostach pływających. 2. ISTNIEJĄCE OBIEKTY BUDOWLANE - nie dotyczy. 3. ELEMENTY ZAGOSPODAROWANIA DZIŁKI LUB TERENU, KTÓRE MOGĄ STWARZAĆ ZAGROśENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI - nie dotyczy. 4. WSKAZANIA DOTYCZĄCE PRZEWIDYWANYCH ZAGROśEŃ WYSTĘPUJĄCYCH PODCZAS REALIZACJI ROBÓT BUDOWLANYCH, OKREŚLENIE SKALI I ZAGROśENIA. 1. PoraŜenie prądem podczas podłączania kabli elektroenergetycznych: - Wszystkie prace przyłączeniowe kabli energetycznych naleŝy prowadzić w stanie beznapięciowym. 2. Wpadnięcie do rowu kablowego: - Roboty ziemne przy układaniu linii kablowej powinny być prowadzone na podstawie projektu określającego połoŝenie instalacji i urządzeń podziemnych, mogących znaleźć się w zasięgu prowadzonych robót. - W czasie wykonywania robót ziemnych miejsca niebezpieczne naleŝy ogrodzić i umieścić napisy ostrzegawcze. - W czasie wykonywania wykopów w miejscach dostępnych dla osób niezatrudnionych przy tych robotach, naleŝy wokół wykopów pozostawionych na czas zmroku i w nocy ustawić balustrady zaopatrzone w światło ostrzegawcze koloru czerwonego. - Poręcze balustrad powinny znajdować się na wysokości 1,10 m nad terenem i w odległości nie mniejszej niŝ 1,0 m od krawędzi wykopu. 3. Ryzyko upadku do wody oraz utonięcia: - NaleŜy ustalić rodzaj pracy, który moŝe być wykonywany przez co najmniej dwie osoby. Jedna osoba wykonująca pracę, druga osoba asekurująca wyposaŝona w koło ratunkowe, linę i środek łączności. 5. WSKAZANIE SPOSOBU PROWADZENIA INSTRUKTAśU PRACOWNIKÓW PRZED PRZYSYPANIEM DO REALIZACJI ROBÓT SZCZEGÓLNIE NIEBEZPIECZNYCH. Nie dotyczy. 6. WSKAZANIE ŚRODKÓW TECHNICZNYCH I ORGANIZACYJNYCH, ZAPOBIEGAJĄCYCH NIEBEZPIECZEŃSTWOM WYNIKAJĄCYM Z WYKONYWANIA ROBÓT BUDOWLANYCH W STREFACH SZCZEGÓLNEGO ZAGROśENIA ZDROWIA LUB W ICH SĄSIEDZTWIE, W TYM ZAPEWNIAJĄCYCH BEZPIECZNĄ I SPRAWNĄ KOMUNIKACJĘ, UMOśLIWIAJĄCĄ SZYBKĄ EWAKUACJĘ NA WYPADEK POśARU, AWARII I INNYCH ZAGROśEŃ. W czasie montaŝu nie występuje zagroŝenie wybuchem. Na podstawie znowelizowanego prawa budowlanego (Ustawa z dn r. nowelizacja z 2002r. Dz. U, nr 75 poz 676), Art. 20, ust. 1. pkt. 1b, nie jest wymagane sporządzenie planu bezpieczeństwa i ochrony zdrowia do realizacji przedmiotowej budowy. Opracował: mgr inŝ. Jacek Pągowski 10

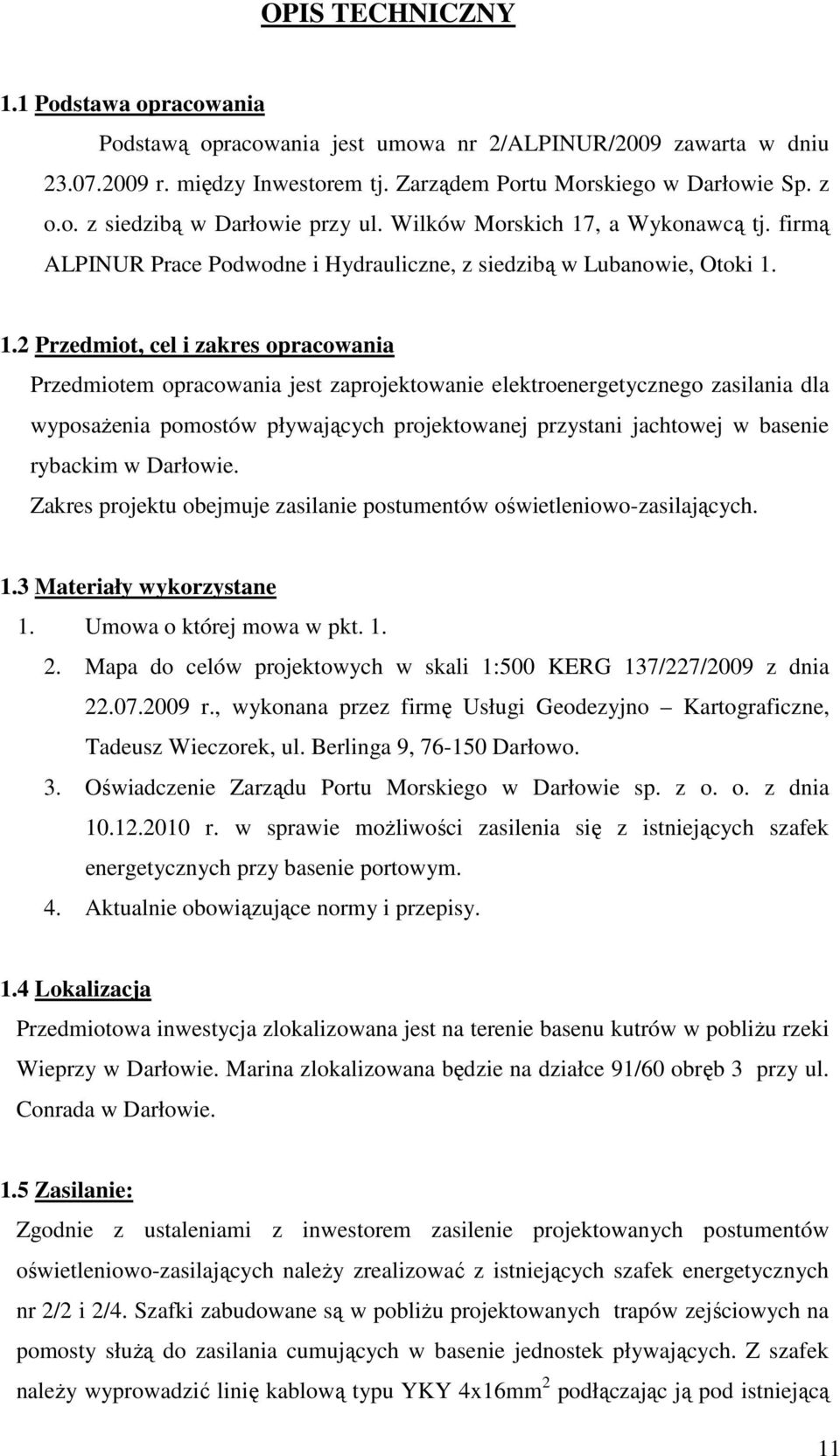

6 OPIS TECHNICZNY 1.1 Podstawa opracowania Podstawą opracowania jest umowa nr 2/ALPINUR/2009 zawarta w dniu r. między Inwestorem tj. Zarządem Portu Morskiego w Darłowie Sp. z o.o. z siedzibą w Darłowie przy ul. Wilków Morskich 17, a Wykonawcą tj. firmą ALPINUR Prace Podwodne i Hydrauliczne, z siedzibą w Lubanowie, Otoki Przedmiot, cel i zakres opracowania Przedmiotem opracowania jest zaprojektowanie elektroenergetycznego zasilania dla wyposaŝenia pomostów pływających projektowanej przystani jachtowej w basenie rybackim w Darłowie. Zakres projektu obejmuje zasilanie postumentów oświetleniowo-zasilających. 1.3 Materiały wykorzystane 1. Umowa o której mowa w pkt Mapa do celów projektowych w skali 1:500 KERG 137/227/2009 z dnia r., wykonana przez firmę Usługi Geodezyjno Kartograficzne, Tadeusz Wieczorek, ul. Berlinga 9, Darłowo. 3. Oświadczenie Zarządu Portu Morskiego w Darłowie sp. z o. o. z dnia r. w sprawie moŝliwości zasilenia się z istniejących szafek energetycznych przy basenie portowym. 4. Aktualnie obowiązujące normy i przepisy. 1.4 Lokalizacja Przedmiotowa inwestycja zlokalizowana jest na terenie basenu kutrów w pobliŝu rzeki Wieprzy w Darłowie. Marina zlokalizowana będzie na działce 91/60 obręb 3 przy ul. Conrada w Darłowie. 1.5 Zasilanie: Zgodnie z ustaleniami z inwestorem zasilenie projektowanych postumentów oświetleniowo-zasilających naleŝy zrealizować z istniejących szafek energetycznych nr 2/2 i 2/4. Szafki zabudowane są w pobliŝu projektowanych trapów zejściowych na pomosty słuŝą do zasilania cumujących w basenie jednostek pływających. Z szafek naleŝy wyprowadzić linię kablową typu YKY 4x16mm 2 podłączając ją pod istniejącą 11

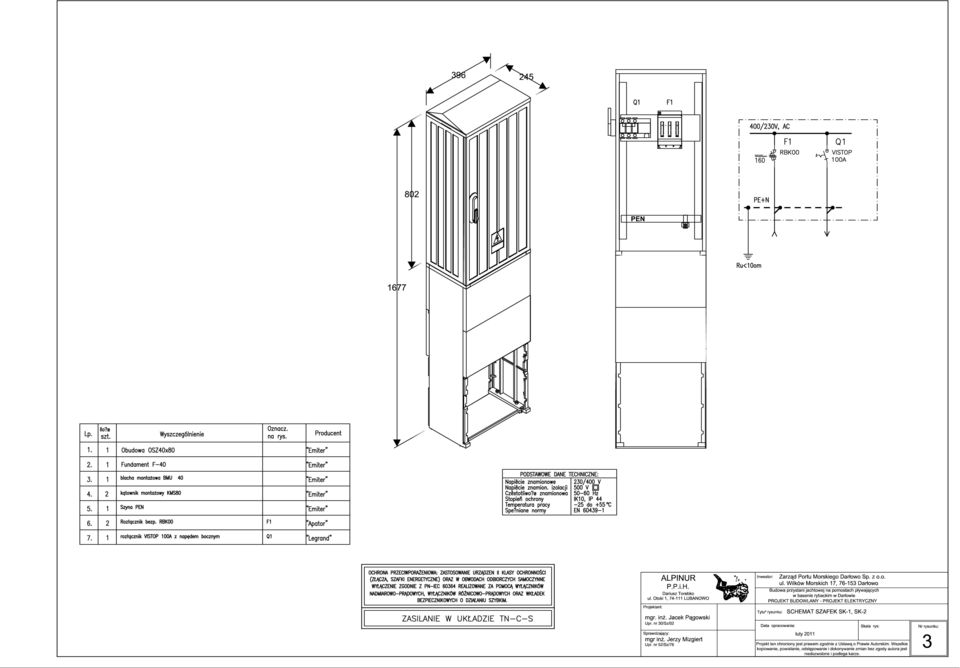

7 podstawę bezpiecznikową i wyprowadzić do zabudowanych przy nich szafek kablowych oznaczonych jako Sk-1 i Sk-2. Kabel ułoŝyć w wykopie na głębokości minimum 70 cm na 10 cm warstwie piasku. Następnie kabel zasypać warstwą piasku o grubości, co najmniej 10 cm, następnie warstwą gruntu rodzimego o grubości co najmniej 15 cm, a następnie przykryć folią (taśmą oznacznikową ) o szerokości nie mniejszej niŝ 20 cm.. Grubość folii powinna wynosić co najmniej 0,5 mm. Kolor folii - niebieski dla kabli 1 kv. Pozostałą część wykopu zasypać gruntem rodzimym. Kable oznaczyć w szafkach kablowych. Opaski winny zawierać informacje typ kabla, rok ułoŝenia, uŝytkownik, trasa. 1.6 Szafki kablowe Sk-1, Sk-2 W szafkach zaprojektowano zabezpieczenie oraz wyłącznik główny dla kabli zasilających postumenty oświetleniowo zasilające na projektowanych pomostach. Szafki zaprojektowano na bazie obudów z tłoczywa poliestrowo szklanego (IP44, klasa izolacji II) posadowionych na fundamencie. Fundament naleŝy zakopać na głębokości w sposób taki, aby górna krawędź wystawała 30 cm nad poziomem terenu a front był skierowany w kierunku do nabrzeŝa. Szafki naleŝy wyposaŝyć w zamek oraz zabezpieczenia zgodnie z rys. nr Zasilanie wyposaŝenia pomostów pływających: Na pomostach pływających zaprojektowano postumenty oświetleniowo-zasilające wyposaŝone w 6 gniazd 16A 230V np. T2 prod. Tallykey. Postumenty naleŝy zasilać przelotowo z szafek energetycznej SK-1, SK-2. W celu uzupełnienienia ochrony przed dotykiem bezpośrednim wszystkie gniazda w postumentach naleŝy zabezpieczyć wysokoczułym wyłącznikiem róŝnicowoprądowych (o prądzie wyzwalającym nie większym niŝ 30 ma). Od szafek do wyjścia z oczepu nabrzeŝa naleŝy wykonać przepust kablowy układany w ziemi i betonowej konstrukcji nabrzeŝa. W odczepie nabrzeŝa poniŝej poziomu ułoŝenia trapu zejściowego naleŝy wywiercić otwory i wyprowadzić rurę osłonową. Wszystkie kable zasilające prowadzone na pomostach zaprojektowano jako oponowe typu H07RN8-F. Przewody naleŝy układać: - Od szafki SK do wyprowadzenia z nabrzeŝa, w rurach typu DVR

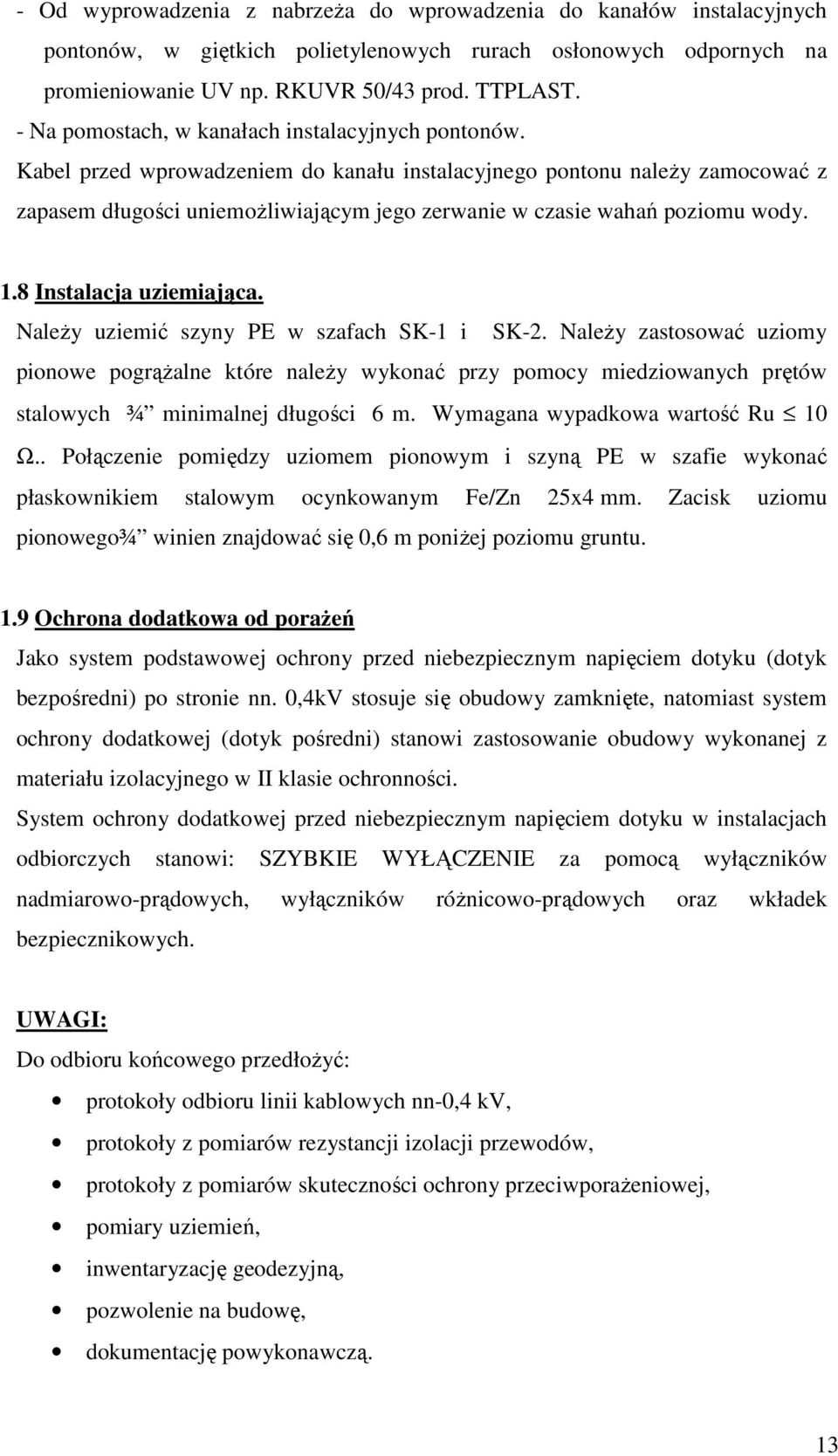

8 - Od wyprowadzenia z nabrzeŝa do wprowadzenia do kanałów instalacyjnych pontonów, w giętkich polietylenowych rurach osłonowych odpornych na promieniowanie UV np. RKUVR 50/43 prod. TTPLAST. - Na pomostach, w kanałach instalacyjnych pontonów. Kabel przed wprowadzeniem do kanału instalacyjnego pontonu naleŝy zamocować z zapasem długości uniemoŝliwiającym jego zerwanie w czasie wahań poziomu wody. 1.8 Instalacja uziemiająca. NaleŜy uziemić szyny PE w szafach SK-1 i SK-2. NaleŜy zastosować uziomy pionowe pogrąŝalne które naleŝy wykonać przy pomocy miedziowanych prętów stalowych ¾ minimalnej długości 6 m. Wymagana wypadkowa wartość Ru 10 Ω.. Połączenie pomiędzy uziomem pionowym i szyną PE w szafie wykonać płaskownikiem stalowym ocynkowanym Fe/Zn 25x4 mm. Zacisk uziomu pionowego¾ winien znajdować się 0,6 m poniŝej poziomu gruntu. 1.9 Ochrona dodatkowa od poraŝeń Jako system podstawowej ochrony przed niebezpiecznym napięciem dotyku (dotyk bezpośredni) po stronie nn. 0,4kV stosuje się obudowy zamknięte, natomiast system ochrony dodatkowej (dotyk pośredni) stanowi zastosowanie obudowy wykonanej z materiału izolacyjnego w II klasie ochronności. System ochrony dodatkowej przed niebezpiecznym napięciem dotyku w instalacjach odbiorczych stanowi: SZYBKIE WYŁĄCZENIE za pomocą wyłączników nadmiarowo-prądowych, wyłączników róŝnicowo-prądowych oraz wkładek bezpiecznikowych. UWAGI: Do odbioru końcowego przedłoŝyć: protokoły odbioru linii kablowych nn-0,4 kv, protokoły z pomiarów rezystancji izolacji przewodów, protokoły z pomiarów skuteczności ochrony przeciwporaŝeniowej, pomiary uziemień, inwentaryzację geodezyjną, pozwolenie na budowę, dokumentację powykonawczą. 13

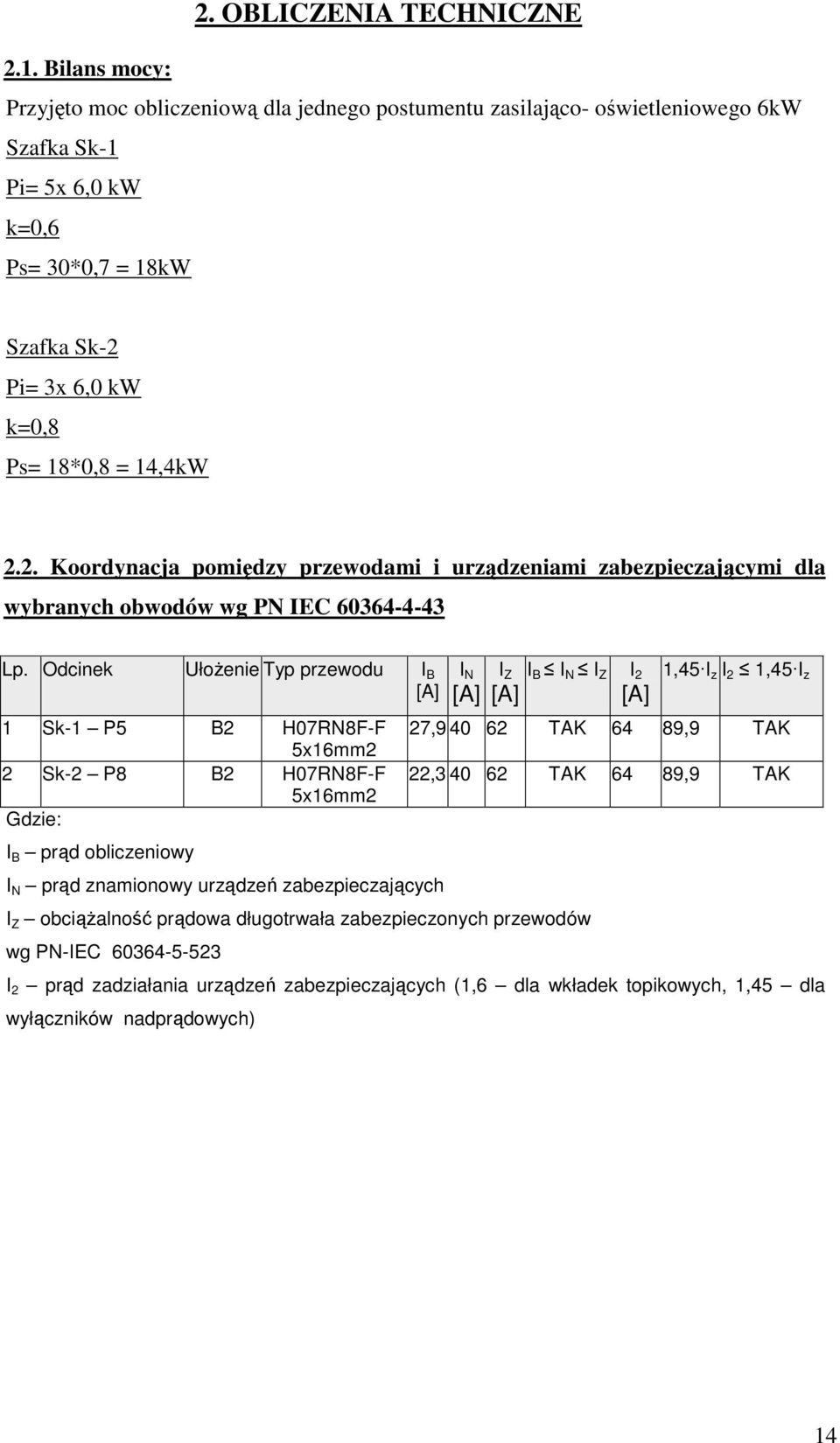

9 2. OBLICZENIA TECHNICZNE 2.1. Bilans mocy: Przyjęto moc obliczeniową dla jednego postumentu zasilająco- oświetleniowego 6kW Szafka Sk-1 Pi= 5x 6,0 kw k=0,6 Ps= 30*0,7 = 18kW Szafka Sk-2 Pi= 3x 6,0 kw k=0,8 Ps= 18*0,8 = 14,4kW 2.2. Koordynacja pomiędzy przewodami i urządzeniami zabezpieczającymi dla wybranych obwodów wg PN IEC Lp. Odcinek UłoŜenie Typ przewodu I B [A] 1 Sk-1 P5 B2 H07RN8F-F 5x16mm2 2 Sk-2 P8 B2 H07RN8F-F 5x16mm2 Gdzie: I B prąd obliczeniowy I N prąd znamionowy urządzeń zabezpieczających I N [A] I Z I B I N I Z I 2 [A] [A] I Z obciąŝalność prądowa długotrwała zabezpieczonych przewodów wg PN-IEC ,45 I z I 2 1,45 I z 27, TAK 64 89,9 TAK 22, TAK 64 89,9 TAK I 2 prąd zadziałania urządzeń zabezpieczających (1,6 dla wkładek topikowych, 1,45 dla wyłączników nadprądowych) 14

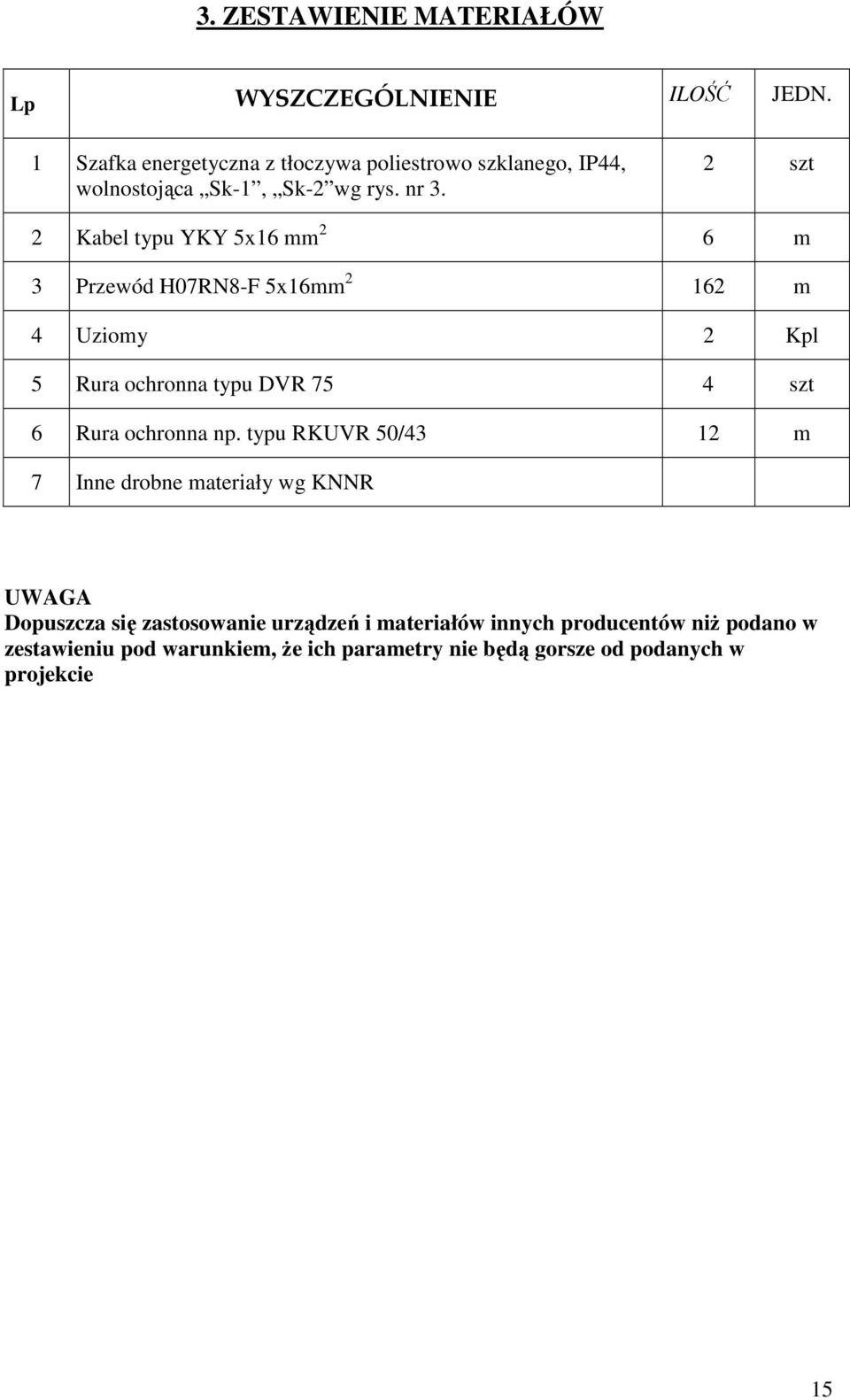

10 3. ZESTAWIENIE MATERIAŁÓW Lp WYSZCZEGÓLNIENIE ILOŚĆ JEDN. 1 Szafka energetyczna z tłoczywa poliestrowo szklanego, IP44, wolnostojąca Sk-1, Sk-2 wg rys. nr 3. 2 szt 2 Kabel typu YKY 5x16 mm 2 6 m 3 Przewód H07RN8-F 5x16mm m 4 Uziomy 2 Kpl 5 Rura ochronna typu DVR 75 4 szt 6 Rura ochronna np. typu RKUVR 50/43 12 m 7 Inne drobne materiały wg KNNR UWAGA Dopuszcza się zastosowanie urządzeń i materiałów innych producentów niŝ podano w zestawieniu pod warunkiem, Ŝe ich parametry nie będą gorsze od podanych w projekcie 15
