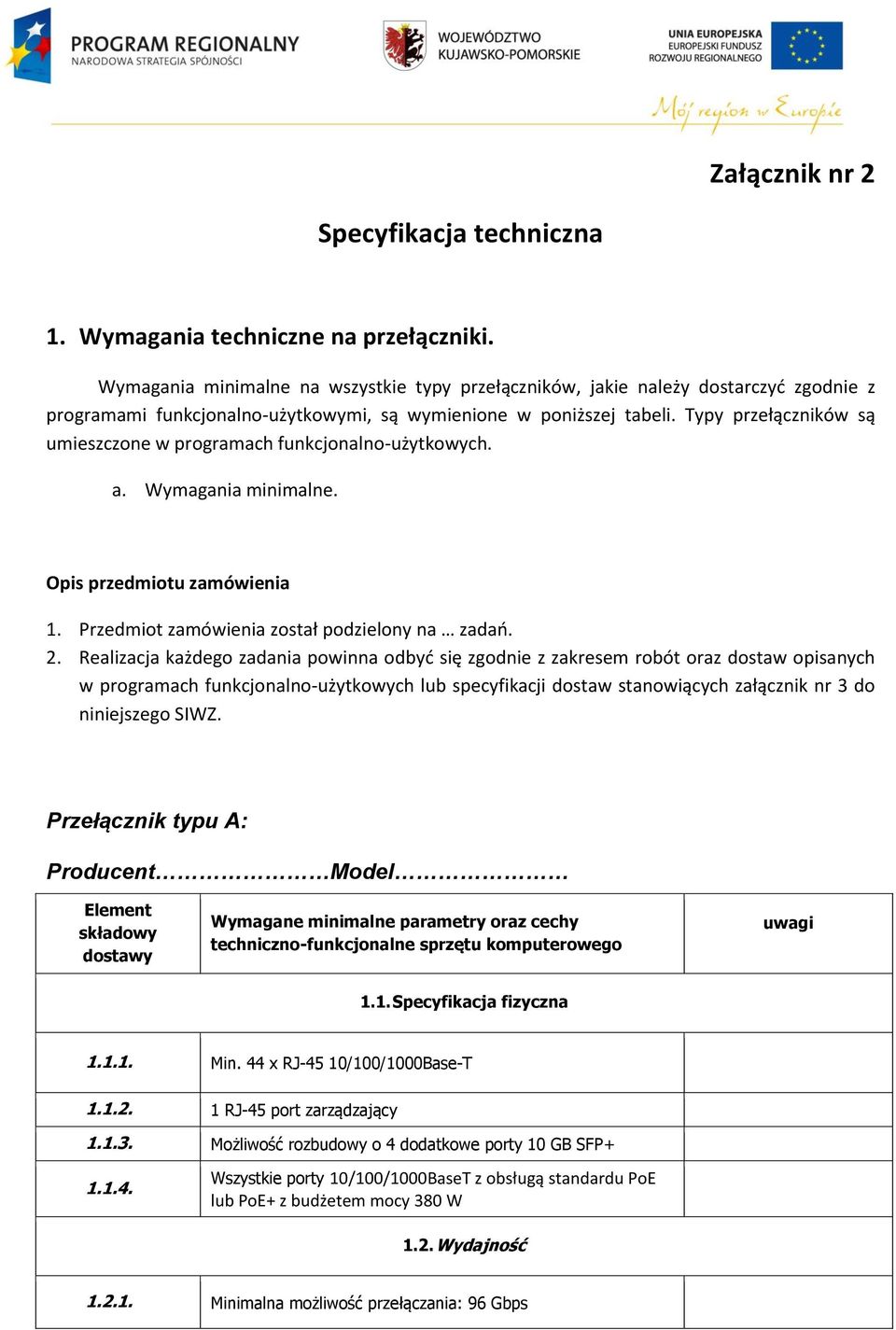

1 Załącznik nr 2 Specyfikacja techniczna 1. Wymagania techniczne na przełączniki. Wymagania minimalne na wszystkie typy przełączników, jakie należy dostarczyć zgodnie z programami funkcjonalno-użytkowymi, są wymienione w poniższej tabeli. Typy przełączników są umieszczone w programach funkcjonalno-użytkowych. a. Wymagania minimalne. Opis przedmiotu zamówienia 1. Przedmiot zamówienia został podzielony na zadań. 2. Realizacja każdego zadania powinna odbyć się zgodnie z zakresem robót oraz dostaw opisanych w programach funkcjonalno-użytkowych lub specyfikacji dostaw stanowiących załącznik nr 3 do niniejszego SIWZ. Przełącznik typu A: Producent Model Element Wymagane minimalne parametry oraz cechy techniczno-funkcjonalne uwagi 1.1. Specyfikacja fizyczna Min. 44 x RJ-45 10/100/1000Base-T RJ-45 port zarządzający Możliwość rozbudowy o 4 dodatkowe porty 10 GB SFP Wszystkie porty 10/100/1000BaseT z obsługą standardu PoE lub PoE+ z budżetem mocy 380 W 1.2. Wydajność Minimalna możliwość przełączania: 96 Gbps

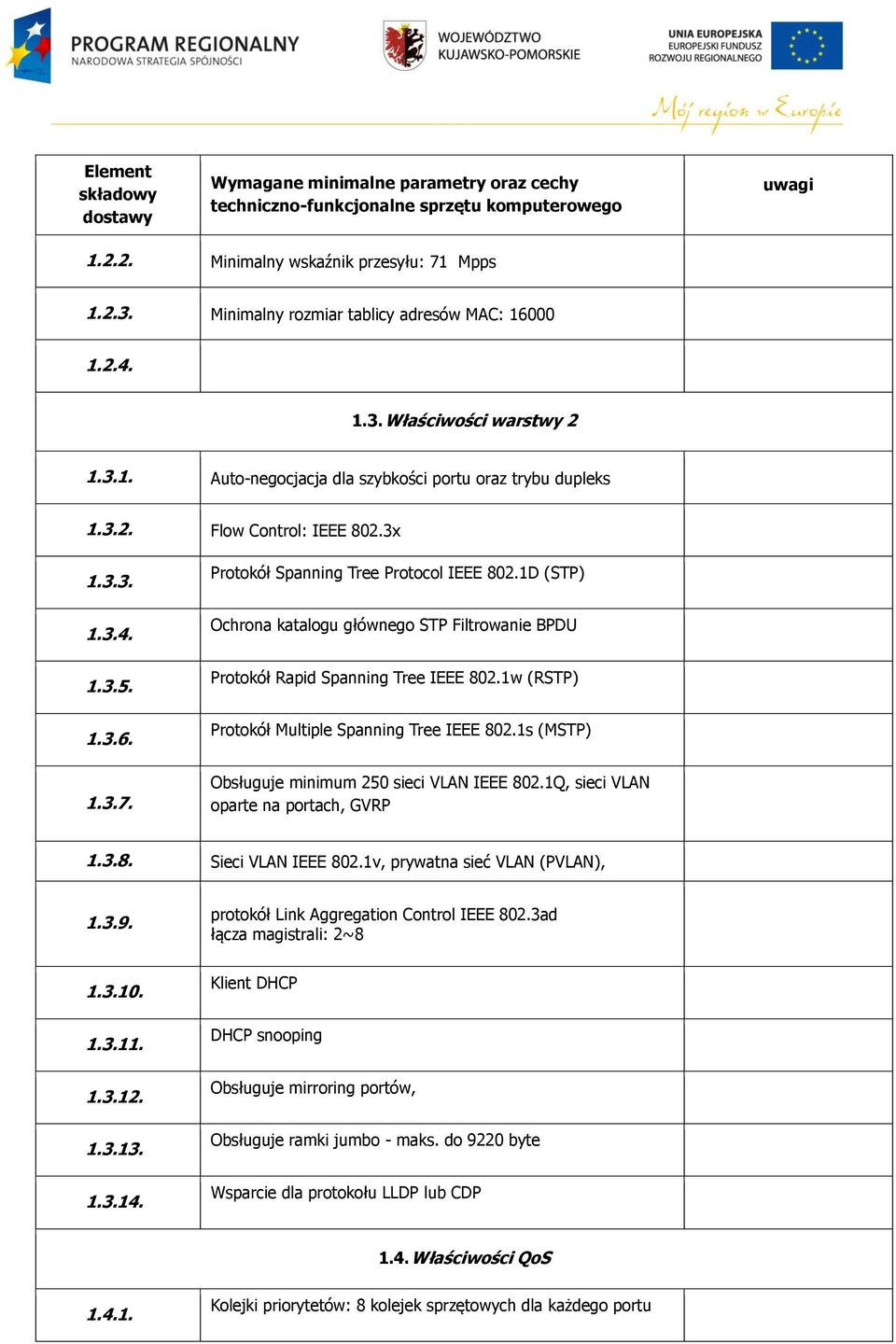

2 Element Wymagane minimalne parametry oraz cechy techniczno-funkcjonalne uwagi Minimalny wskaźnik przesyłu: 71 Mpps Minimalny rozmiar tablicy adresów MAC: Właściwości warstwy Auto-negocjacja dla szybkości portu oraz trybu dupleks Flow Control: IEEE 802.3x Protokół Spanning Tree Protocol IEEE 802.1D (STP) Ochrona katalogu głównego STP Filtrowanie BPDU Protokół Rapid Spanning Tree IEEE 802.1w (RSTP) Protokół Multiple Spanning Tree IEEE 802.1s (MSTP) Obsługuje minimum 250 sieci VLAN IEEE 802.1Q, sieci VLAN oparte na portach, GVRP Sieci VLAN IEEE 802.1v, prywatna sieć VLAN (PVLAN), protokół Link Aggregation Control IEEE 802.3ad łącza magistrali: 2~8 Klient DHCP DHCP snooping Obsługuje mirroring portów, Obsługuje ramki jumbo - maks. do 9220 byte Wsparcie dla protokołu LLDP lub CDP 1.4. Właściwości QoS Kolejki priorytetów: 8 kolejek sprzętowych dla każdego portu

3 Element Wymagane minimalne parametry oraz cechy techniczno-funkcjonalne Klasyfikacja ruchu: IEEE 802.1p,CoS, TCP/UDP, ACL uwagi 1.5. Zabezpieczenia IEEE 802.1x: kontrola dostępu w oparciu o port Zabezpieczenie portów Zabezpieczenie portów z karencją adresów Mac Ochrona źródła IP Klient RADIUS / TACACS+ ACL, SSH 2.0, SSL 1.6. Zarządzanie CLI poprzez port konsoli lub Telnet Zarządzanie WEB SNMP v1, v2c, v3 Obrazy podwójnego oprogramowania Uaktualnianie oprogramowania lub konfiguracji przez TFTP / HTTP / Wiele plików konfiguracyjnych Obsługuje RMON Obsługuje BOOTP, DHCP w zakresie przydzielania adresu IP Obsługuje SNTP Dziennik zdarzeń/ Dziennik błędów/ Log systemowy 1.7. Bezpieczeństwo

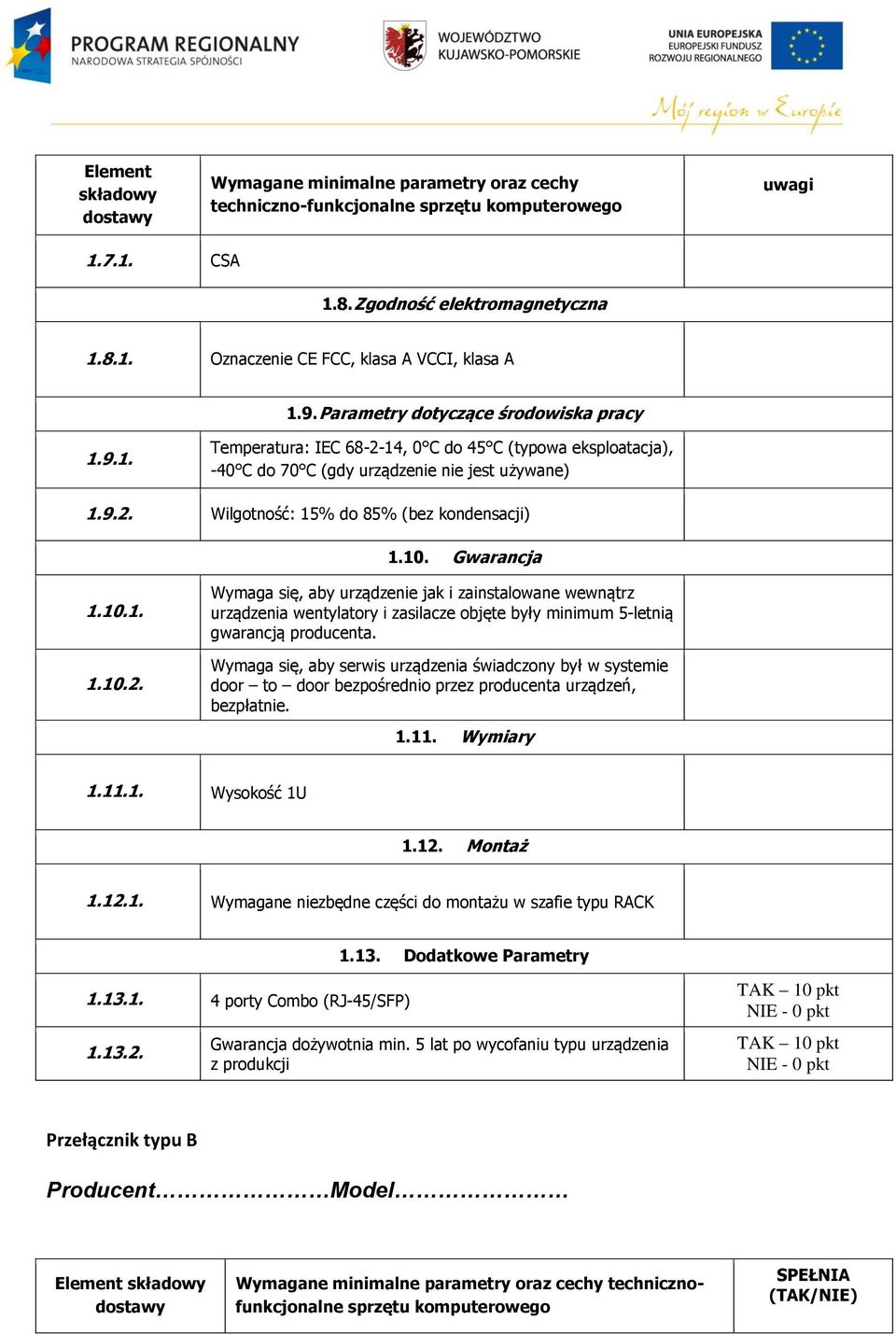

4 Element Wymagane minimalne parametry oraz cechy techniczno-funkcjonalne uwagi CSA 1.8. Zgodność elektromagnetyczna Oznaczenie CE FCC, klasa A VCCI, klasa A 1.9. Parametry dotyczące środowiska pracy Temperatura: IEC , 0 C do 45 C (typowa eksploatacja), -40 C do 70 C (gdy urządzenie nie jest używane) Wilgotność: 15% do 85% (bez kondensacji) Gwarancja Wymaga się, aby urządzenie jak i zainstalowane wewnątrz urządzenia wentylatory i zasilacze objęte były minimum 5-letnią gwarancją producenta. Wymaga się, aby serwis urządzenia świadczony był w systemie door to door bezpośrednio przez producenta urządzeń, bezpłatnie Wymiary Wysokość 1U Montaż Wymagane niezbędne części do montażu w szafie typu RACK Dodatkowe Parametry porty Combo (RJ-45/SFP) Gwarancja dożywotnia min. 5 lat po wycofaniu typu urządzenia z produkcji TAK 10 pkt NIE - 0 pkt TAK 10 pkt NIE - 0 pkt Przełącznik typu B Producent Model Element Wymagane minimalne parametry oraz cechy technicznofunkcjonalne SPEŁNIA

5 Element Wymagane minimalne parametry oraz cechy technicznofunkcjonalne SPEŁNIA Specyfikacja fizyczna Min. 20 x RJ-45 10/100/1000Base-T Rj-45 port zarządzający Możliwość rozbudowy o 4 dodatkowe porty 10 GB SFP Wszystkie porty 10/100/1000BaseT z obsługą standardu PoE lub PoE+ z budżetem mocy 380 W Wydajność Minimalna możliwość przełączania: 48 Gbps Minimalny wskaźnik przesyłu: 35 Mpps Minimalny rozmiar tablicy adresów MAC: Właściwości warstwy Auto-negocjacja dla szybkości portu oraz trybu dupleks Flow Control: IEEE 802.3x Protokół Spanning Tree Protocol IEEE 802.1D (STP) Ochrona katalogu głównego STP Filtrowanie BPDU Protokół Rapid Spanning Tree IEEE w (RSTP) Protokół Multiple Spanning Tree IEEE 802.1s (MSTP) Obsługuje minimum 250 sieci VLAN IEEE 802.1Q, sieci VLAN oparte na portach, GVRP Sieci VLAN IEEE 802.1v, prywatna sieć VLAN (PVLAN)

6 Element Wymagane minimalne parametry oraz cechy technicznofunkcjonalne SPEŁNIA protokół Link Aggregation Control IEEE 802.3ad łącza magistrali: 2~ Klient DHCP DHCP snooping Obsługuje mirroring portów Obsługuje ramki jumbo - maks. do 9220 byte Wsparcie dla protokołu LLDP lub CDP Właściwości QoS Kolejki priorytetów: 8 kolejek sprzętowych dla każdego portu Klasyfikacja ruchu: IEEE 802.1p,CoS, TCP/UDP, ACL Zabezpieczenia IEEE 802.1x: kontrola dostępu w oparciu o port Zabezpieczenie portów Zabezpieczenie portów z karencją adresów Mac Ochrona źródła IP Klient RADIUS / TACACS+

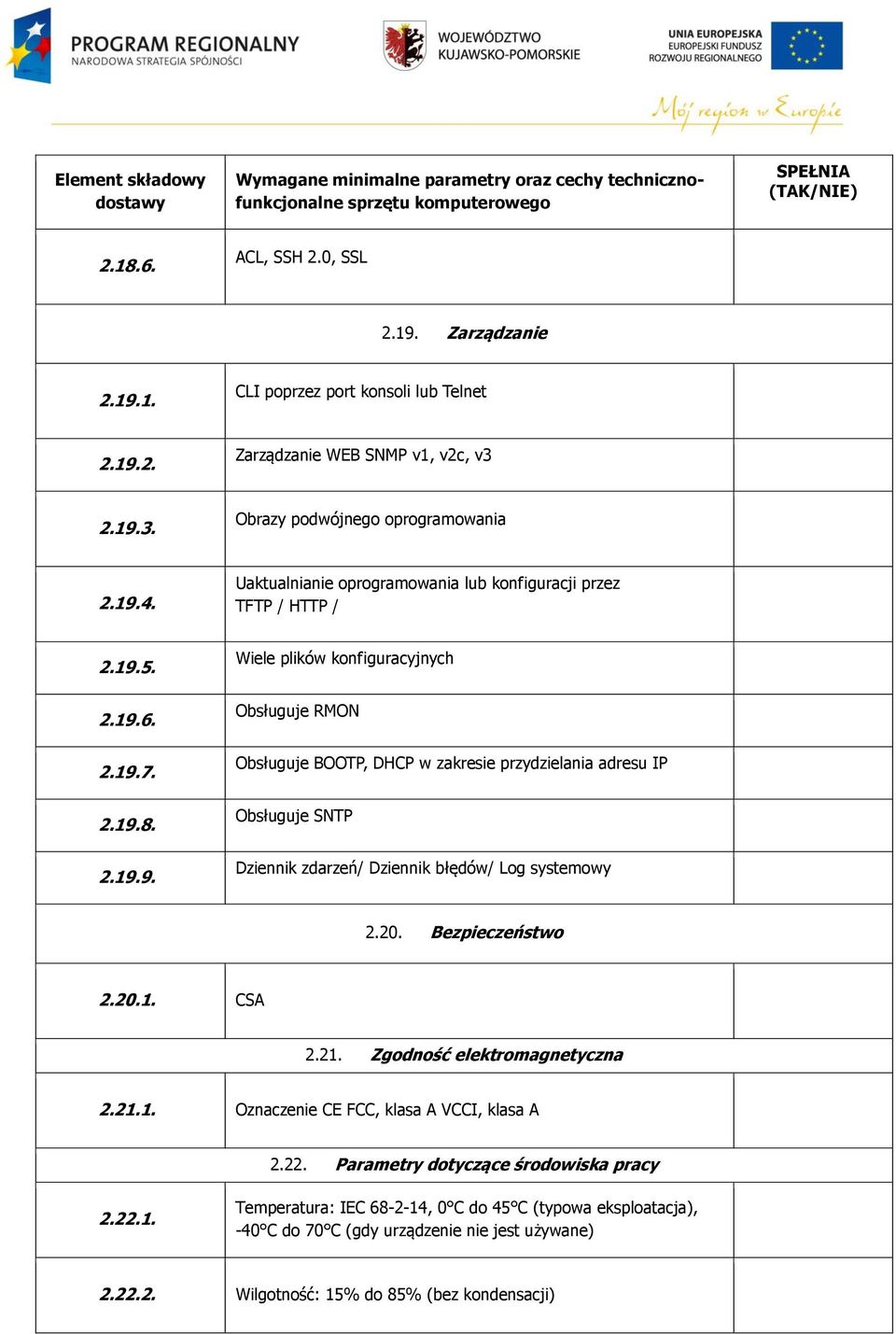

7 Element Wymagane minimalne parametry oraz cechy technicznofunkcjonalne SPEŁNIA ACL, SSH 2.0, SSL Zarządzanie CLI poprzez port konsoli lub Telnet Zarządzanie WEB SNMP v1, v2c, v Obrazy podwójnego oprogramowania Uaktualnianie oprogramowania lub konfiguracji przez TFTP / HTTP / Wiele plików konfiguracyjnych Obsługuje RMON Obsługuje BOOTP, DHCP w zakresie przydzielania adresu IP Obsługuje SNTP Dziennik zdarzeń/ Dziennik błędów/ Log systemowy Bezpieczeństwo CSA Zgodność elektromagnetyczna Oznaczenie CE FCC, klasa A VCCI, klasa A Parametry dotyczące środowiska pracy Temperatura: IEC , 0 C do 45 C (typowa eksploatacja), -40 C do 70 C (gdy urządzenie nie jest używane) Wilgotność: 15% do 85% (bez kondensacji)

8 Element Wymagane minimalne parametry oraz cechy technicznofunkcjonalne Gwarancja Wymaga się, aby urządzenie jak i zainstalowane wewnątrz urządzenia wentylatory i zasilacze objęte były minimum 5-letnią gwarancją producenta. Wymaga się, aby serwis urządzenia świadczony był w systemie door to door bezpośrednio przez producenta urządzeń, bezpłatnie Wymiary SPEŁNIA Wysokość 1U Montaż Wymagane niezbędne części do montażu w szafie typu RACK Dodatkowe Parametry porty Combo (RJ-45/SFP) Gwarancja dożywotnia min. 5 lat po wycofaniu typu urządzenia z produkcji TAK 10 pkt NIE - 0 pkt TAK 10 pkt NIE - 0 pkt Przełącznik typu C Producent Model Element Wymagane minimalne parametry oraz cechy technicznofunkcjonalne SPEŁNIA 4.1. Architektura sieci LAN GigabitEthernet 4.2. Specyfikacja fizyczna minimum 24 gniaza MiniGBIC (SFP) 4.3. Zarządzanie, monitorowanie i konfiguracja SNMPv1 - Simple Network Management Protocol ver. 1

9 Element Wymagane minimalne parametry oraz cechy technicznofunkcjonalne SPEŁNIA SNMPv2 - Simple Network Management Protocol ver SNMPv3 - Simple Network Management Protocol ver CLI - Command Line Interface RMON - Remote Monitoring Telnet, SSH Protokoły uwierzytelniania i kontroli dostępu ACL bazujący na adresach IP ACL bazujący na numerach portów TCP/UDP IEEE 802.1x - Network Login (Port-based Access Control) TLS - Transport Layer Security EAP-TTLS - EAP-Tunneled Transport Layer Security EAP - Extensible Authentification Protocol PEAP - Protected Extensible Authentication Protocol SSH v.2 - Secure Shall ver TACACS+ - Terminal Access Controller Access Control System RADIUS - Remote Authentication Dial In User Service 4.5. Obsługiwane protokoły routingu OSPF v2 - Open Shortest Path First ver OSPF-ECMP (Equal-Cost Multipath RIP v1 - Routing Information Protocol ver RIP v2 - Routing Information Protocol ver BGP4 - Border Gateway Protocol routing dynamiczny

10 Element Wymagane minimalne parametry oraz cechy technicznofunkcjonalne SPEŁNIA 4.6. Wymagane protokoły i standardy sieci IEEE 802.1D - Spanning Tree IEEE 802.1p - Priority IEEE 802.1Q - Virtual LANs IEEE 802.1s - Multiple Spanning Tree IEEE 802.1v - VLAN Classification by Protocol and Port IEEE 802.1w - Rapid Convergence Spanning Tree IEEE 802.1x - Network Login IEEE BaseT IEEE 802.3ab BaseT IEEE 802.3ad - Link Aggregation Control Protocol IEEE 802.3u - 100BaseTX IEEE 802.3x - Flow Control IEEE 802.3z BaseSX/LX auto MDI/MDI-X ARP - Address Resolution Protocol DHCP - Dynamic Host Configuration Protocol IGMP - Internet Group Management Protocol TFTP - Trivial File Transfer Protocol TCP/IP - Transmission Control Protocol/Internet Protocol

11 Element Wymagane minimalne parametry oraz cechy technicznofunkcjonalne Jumbo frame support IEEE 802.1Q-in-Q - VLAN Tag VRRP - Virtual Router Redundancy Protocol BPDU - Bridge Protocol Data Unit SPEŁNIA Wsparcie dla protokołu LLDP lub CDP Minimalna prędkość magistrali wew.: 150 Gb/s Minimalny wskaźnik przesyłu: 100 Mpps Możliwość łączenia w stos Możliwość rozbudowy o 4 dodatkowe porty 10 GB SFP Gwarancja Wymaga się, aby urządzenie jak i zainstalowane wewnątrz urządzenia wentylatory i zasilacze objęte były minimum 5-letnią gwarancją producenta. Wymaga się, aby serwis urządzenia świadczony był w systemie door to door bezpośrednio przez producenta urządzeń, bezpłatnie Wymiary Wysokość 1U 4.9. Montaż Wymagane niezbędne części do montażu w szafie typu RACK Dodatkowe Parametry Redundantne zasilanie Gwarancja dożywotnia min. 5 lat po wycofaniu typu urządzenia z produkcji x SFP COMBO GEth (RJ45)/MiniGBIC (SFP) TAK 10 pkt NIE - 0 pkt TAK 10 pkt NIE - 0 pkt TAK 10 pkt NIE - 0 pkt

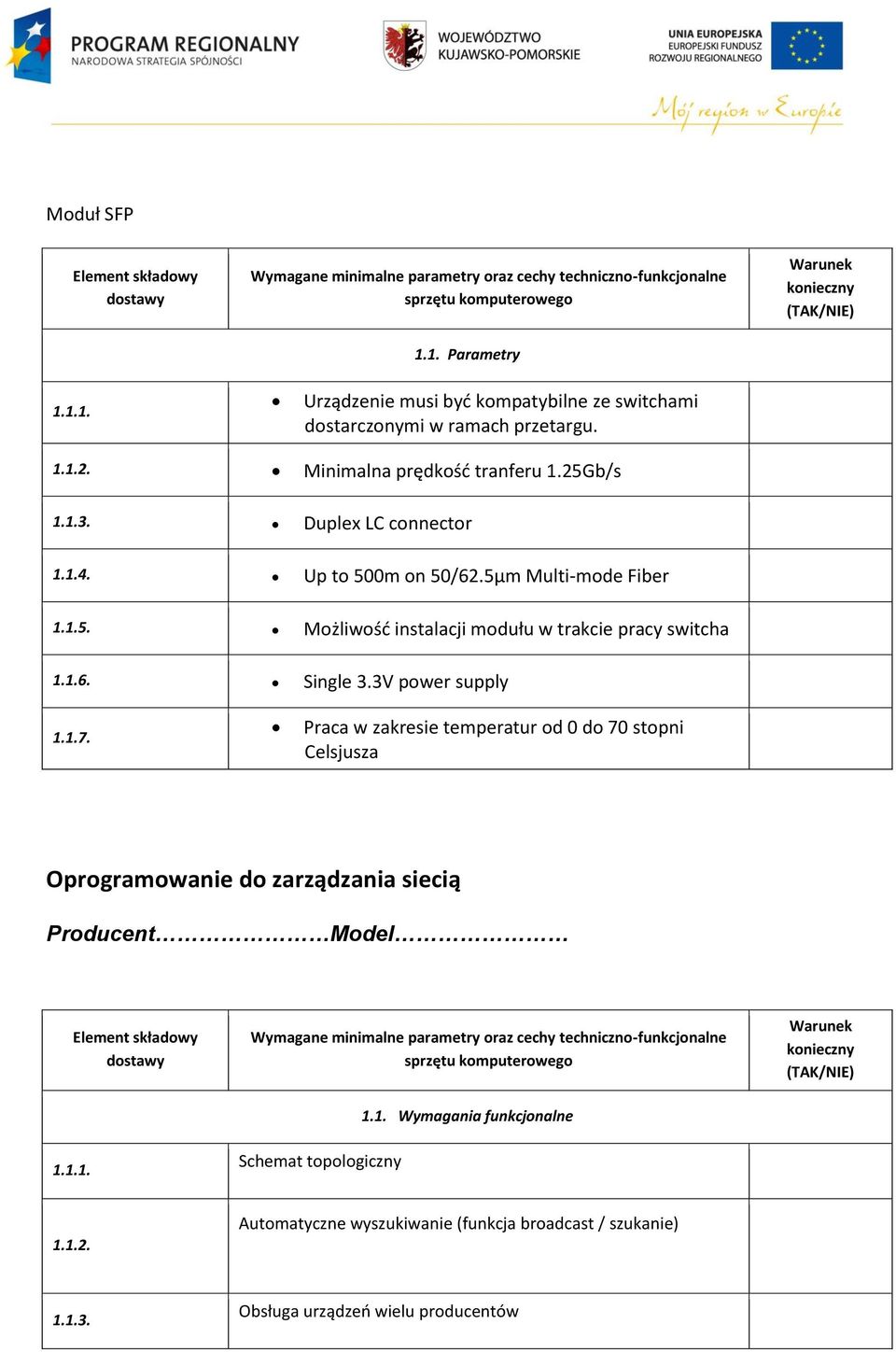

12 Moduł SFP Element 1.1. Parametry konieczny Urządzenie musi być kompatybilne ze switchami dostarczonymi w ramach przetargu Minimalna prędkość tranferu 1.25Gb/s Duplex LC connector Up to 500m on 50/62.5µm Multi-mode Fiber Możliwość instalacji modułu w trakcie pracy switcha Single 3.3V power supply Praca w zakresie temperatur od 0 do 70 stopni Celsjusza Oprogramowanie do zarządzania siecią Producent Model Element Schemat topologiczny 1.1. Wymagania funkcjonalne konieczny Automatyczne wyszukiwanie (funkcja broadcast / szukanie) Obsługa urządzeń wielu producentów

13 Element konieczny Minimalna liczba zarządzanych węzłów: Statystyki ruchu sieciowego Dziennik historii Dziennik Alarmów/zdarzeń Menedżer dziennika Menedżer bazy danych dziennika Zarządzanie konfiguracją: Przeglądarka internetowa Zarządzanie konfiguracją: Telnet Zarządzanie konfiguracją: Uaktualnianie/ archiwizacja oprogramowania i plików konfiguracyjnych poprzez serwer TFTP Zarządzanie konfiguracją: TFTP Bootp Panel przedni modułu Trasfer plików Zarządzanie konfiguracją: ICMP Zarządzanie MIB: SNMP MIB Compiler Zarządzanie MIB: MIB-2 Viewer Zarządzanie MIB: MIB Browser

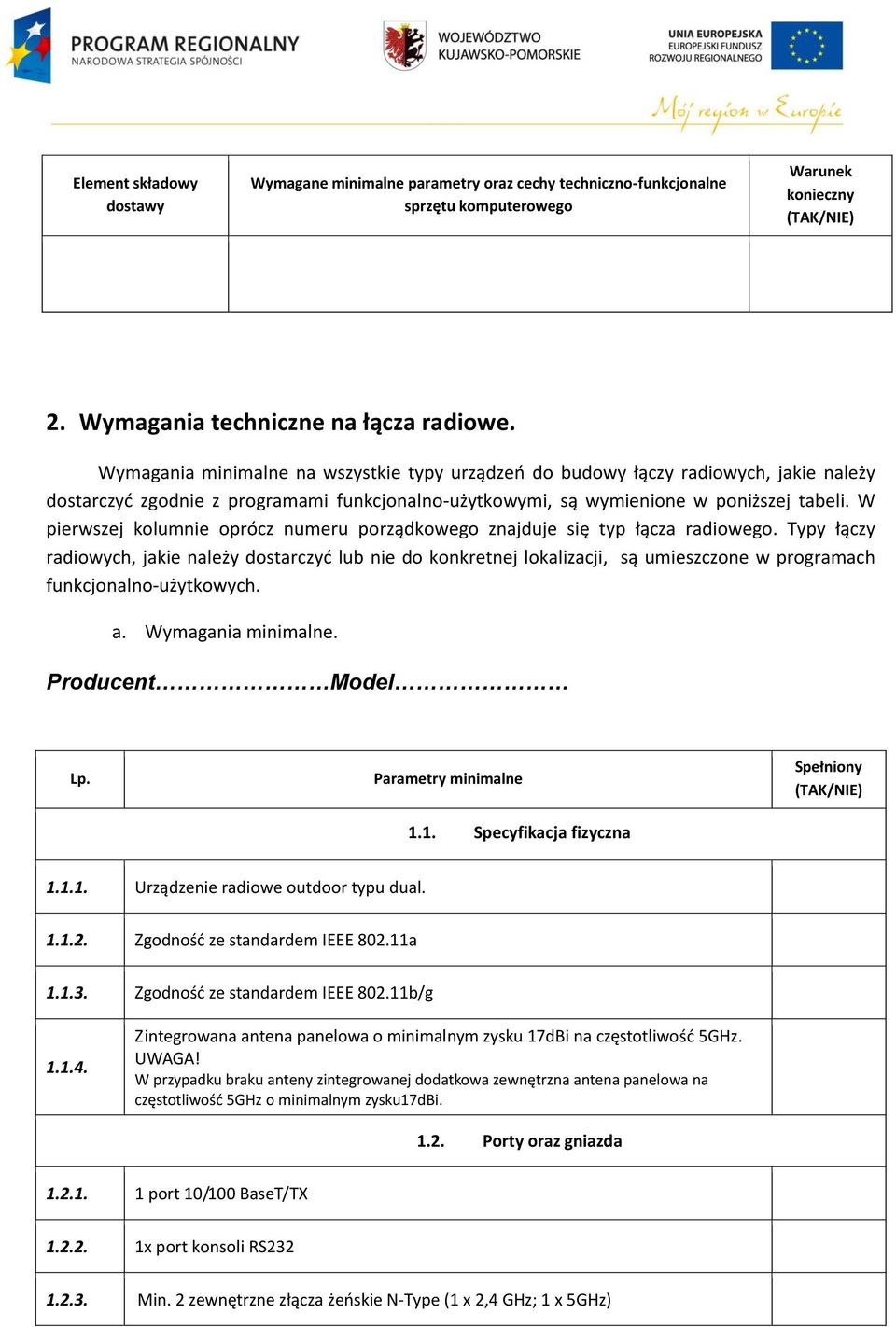

14 Element konieczny 2. Wymagania techniczne na łącza radiowe. Wymagania minimalne na wszystkie typy urządzeń do budowy łączy radiowych, jakie należy dostarczyć zgodnie z programami funkcjonalno-użytkowymi, są wymienione w poniższej tabeli. W pierwszej kolumnie oprócz numeru porządkowego znajduje się typ łącza radiowego. Typy łączy radiowych, jakie należy dostarczyć lub nie do konkretnej lokalizacji, są umieszczone w programach funkcjonalno-użytkowych. a. Wymagania minimalne. Producent Model Lp. Parametry minimalne 1.1. Specyfikacja fizyczna Spełniony Urządzenie radiowe outdoor typu dual Zgodność ze standardem IEEE a Zgodność ze standardem IEEE b/g Zintegrowana antena panelowa o minimalnym zysku 17dBi na częstotliwość 5GHz. UWAGA! W przypadku braku anteny zintegrowanej dodatkowa zewnętrzna antena panelowa na częstotliwość 5GHz o minimalnym zysku17dbi Porty oraz gniazda port 10/100 BaseT/TX x port konsoli RS Min. 2 zewnętrzne złącza żeńskie N-Type (1 x 2,4 GHz; 1 x 5GHz)

15 Lp. Parametry minimalne 1.3. Ustawienia Spełniony Automatyczny wybór kanału Moc transmisji (co najmniej 5 poziomów mocy) RTS/CTS, fragmentacja Możliwość wyboru czasu oczekiwania na kolejną ramkę beacon Tryb WDS Bridge: PtP, PmP Tryb repeater'a Tryb AP Możliwość wyboru częstotliwości pakietów DTIM 1.4. Właściwości L IEEE 802.1D Spanning Tree Protocol IEEE 802.1Q VLAN 1.5. Modulacja i szybkość transmisji danych Standard IEEE a: Modulacja OFDM Standard IEEE a: Szybkość transmisji: 6/ 9/ 12/ 18/ 24/ 36/ 48/ 54 Mbps Standard IEEE b: Modulacja: OFDM; DSSS Standard IEEE b: Szybkość transmisji: 1/ 2/ 5,5/ 11 Mbps Standard IEEE g: Modulacja: OFDM; DSSS Standard IEEE g: Szybkość transmisji: 6/ 9/ 12/ 18/ 24/ 36/ 48/ 54 Mbps 1.6. Inne parametry

16 Lp. Parametry minimalne Spełniony Protokół dostępu mediów: CSMA/CA z ACK Nominalne wejście AC do PoE: 100~240 V AC, 50~60 Hz Power Over Ethernet: Nominalne napięcie wejściowe: V DC 1.7. Obsługiwane kanały Standard a: 12 kanałów w trybie podstawowym (USA, Kanada), Standard a: 4 kanały (Japonia) Standard a: 11 kanałów w trybie podstawowym (Europa) Standard b/g: 11 kanałów w trybie podstawowym (USA, Kanada), Standard b/g: 13 kanałów (ETSI), Standard b/g: 14 kanałów (Japonia) 1.8. Zarządzanie, konfiguracja i oprogramowanie Command Line Interface (serial, telnet) Web SNMP v1/v2/v Wiele plików konfiguracyjnych Uaktualnianie oprogramowania poprzez serwer FTP, Web lub TFTP Udostępnianie/pobieranie plików konfiguracyjnych poprzez serwer TFTP Obsługuje BOOTP oraz DHCP client/relay zdarzeń SNTP/ Dziennik błędów/ Log systemowy 1.9. Zabezpieczenia Kontrola uwierzytelnionego dostępu IEEE 802.1X Zabezpieczenie WEP: 64/ 128/ 152 bitów WPA/WPA2, AES Obsługa Radius Client

17 Lp Lokalne filtrowanie adresu MAC Parametry minimalne Spełniony HTTPS SSL/SSH Parametry dotyczące środowiska pracy Temperatura robocza: 40 C do 60 C Wilgotność: 5% do 95% (bez kondensacji) Działanie wiatru 160 km/h Bezpieczeństwo UL/cUL (UL /CSA ) UL/GS (EN ) CB (IEC ) Gwarancja Gwarancja roczna Wymaga się, aby serwis urządzenia świadczony był w systemie door to door bezpośrednio przez producenta urządzeń, bezpłatnie Montaż Możliwość montażu na ścianie lub suficie, wymagane wszystkie niezbędne elementu montażowe Zgodność elektromagnetyczna Oznaczenie CE FCC, klasa B VCCI, klasa B CISPR, klasa B b. Wymagania dodatkowe. W przypadku gdy oferowane urządzenie spełniają dodatkowe wymagania punkty będą brane pod uwagę podczas oceny oferty według kryteriów zgodnie z

18 Lp. Parametry dodatkowe TAK/NIE (PODAĆ) 1.1. Dodatkowe ustawienia Możliwość wyboru długiej lub krótkiej preambuły TAK 1 pkt NIE 0 pkt 1.2. Dodatkowe szybkości transmisji Tryb Turbo (do 108Mbps) dla standardu a/g TAK 6 pkt NIE 0 pkt 1.3. Dodatkowe opcje związane z zarządzaniem i konfiguracją Obrazy podwójnego oprogramowania Strażnik systemowy TAK 2 pkt NIE 0 pkt TAK 1 pkt NIE 0 pkt 1.4. Dodatkowe zabezpieczenia Listy ACL TAK 2 pkt NIE 0 pkt 3. Wymagania techniczne na urządzenia sieci bezprzewodowej. a. Wymagania minimalne. 1. wszystkie oferowane urządzenia muszą być fabrycznie nowe oraz dostarczone Zamawiającemu w oryginalnych opakowaniach; 2. do każdego urządzenia musi być dołączony komplet standardowej dokumentacji w formie papierowej lub elektronicznej; 3. za kompletny zestaw rozumie się 1 kontroler WLAN oraz odpowiednią (zależną od lokalizacji) liczbę Access Pointów pracujących w standardzie a/b/g/n; 4. mikrokontroler (w podstawowej wersji) powinien mieć możliwość obsługi nie mniej niż 6 access pointów; 5. wszystkie urządzenia (kontrolery jak i access pointy) powinny być objęte 5 letnią gwarancją producenta; 6. wykonawca zobowiązany jest do zainstalowania produktów w miejscach określonych w niniejszej specyfikacji oraz dokona uruchomienia i konfiguracji urządzeń;

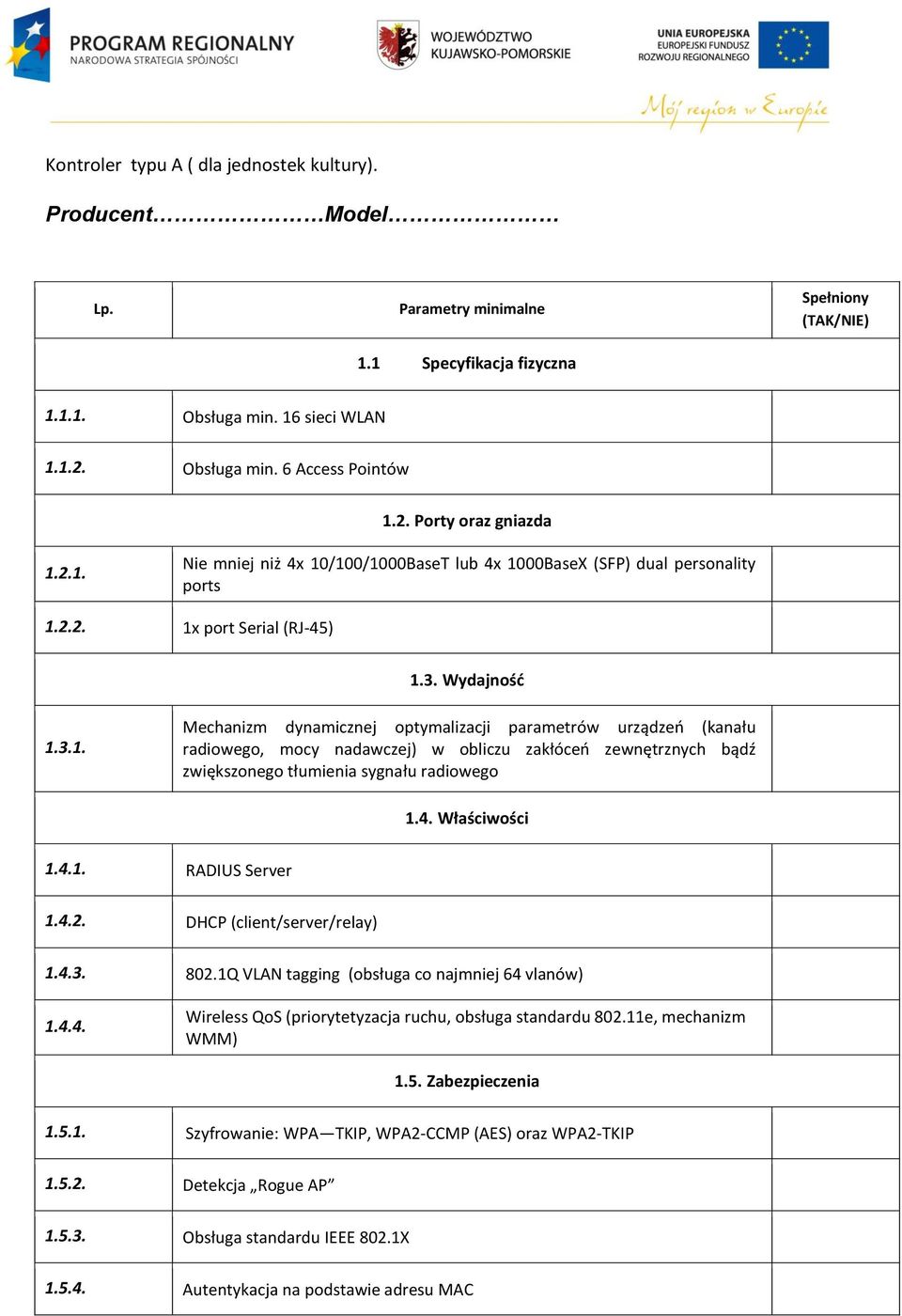

19 Kontroler typu A ( dla jednostek kultury). Producent Model Lp. Parametry minimalne 1.1 Specyfikacja fizyczna Spełniony Obsługa min. 16 sieci WLAN Obsługa min. 6 Access Pointów 1.2. Porty oraz gniazda Nie mniej niż 4x 10/100/1000BaseT lub 4x 1000BaseX (SFP) dual personality ports x port Serial (RJ-45) 1.3. Wydajność Mechanizm dynamicznej optymalizacji parametrów urządzeń (kanału radiowego, mocy nadawczej) w obliczu zakłóceń zewnętrznych bądź zwiększonego tłumienia sygnału radiowego 1.4. Właściwości RADIUS Server DHCP (client/server/relay) Q VLAN tagging (obsługa co najmniej 64 vlanów) Wireless QoS (priorytetyzacja ruchu, obsługa standardu e, mechanizm WMM) 1.5. Zabezpieczenia Szyfrowanie: WPA TKIP, WPA2-CCMP (AES) oraz WPA2-TKIP Detekcja Rogue AP Obsługa standardu IEEE 802.1X Autentykacja na podstawie adresu MAC

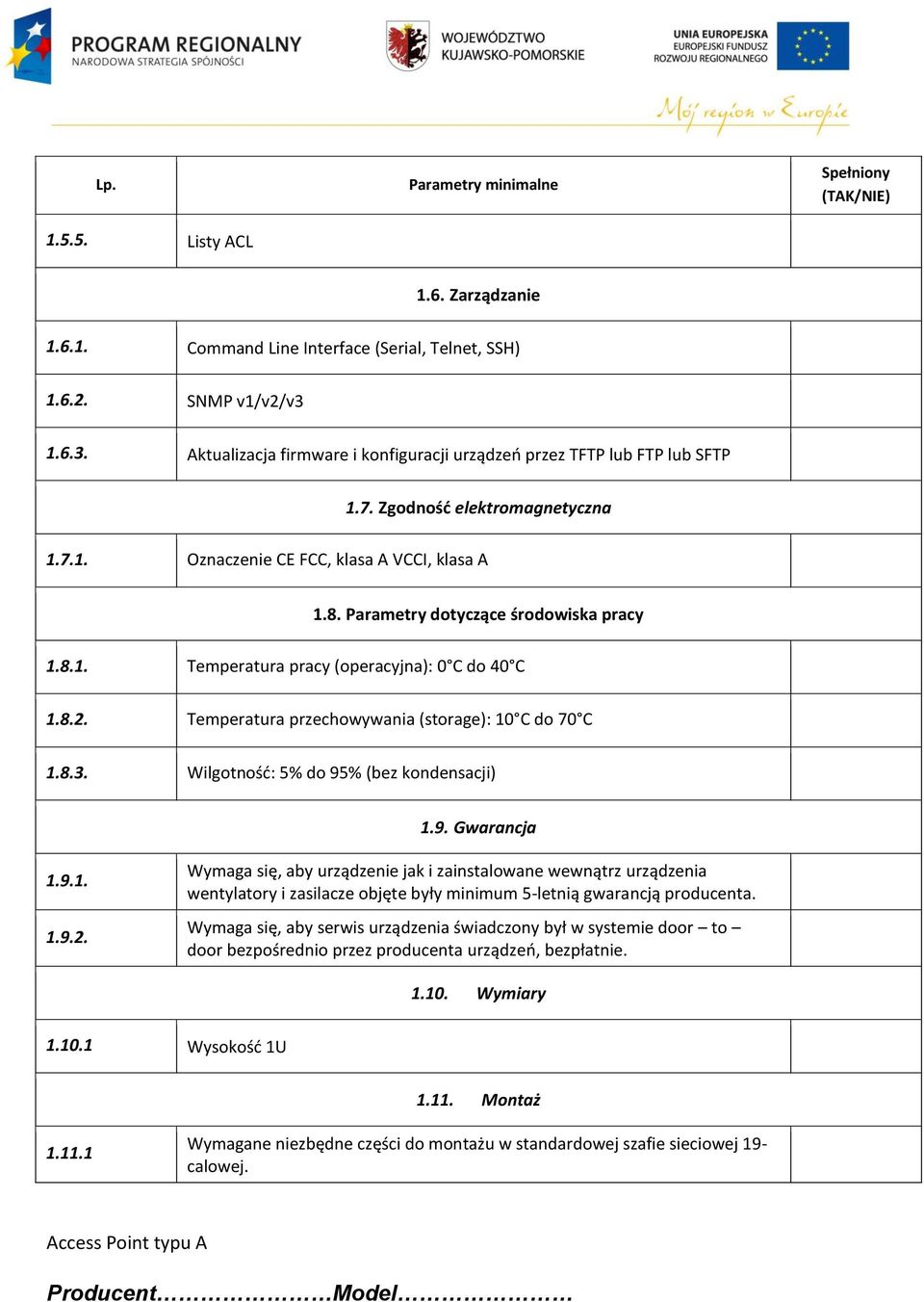

20 Lp Listy ACL Parametry minimalne Spełniony 1.6. Zarządzanie Command Line Interface (Serial, Telnet, SSH) SNMP v1/v2/v Aktualizacja firmware i konfiguracji urządzeń przez TFTP lub FTP lub SFTP 1.7. Zgodność elektromagnetyczna Oznaczenie CE FCC, klasa A VCCI, klasa A 1.8. Parametry dotyczące środowiska pracy Temperatura pracy (operacyjna): 0 C do 40 C Temperatura przechowywania (storage): 10 C do 70 C Wilgotność: 5% do 95% (bez kondensacji) 1.9. Gwarancja Wymaga się, aby urządzenie jak i zainstalowane wewnątrz urządzenia wentylatory i zasilacze objęte były minimum 5-letnią gwarancją producenta. Wymaga się, aby serwis urządzenia świadczony był w systemie door to door bezpośrednio przez producenta urządzeń, bezpłatnie Wymiary Wysokość 1U Montaż Wymagane niezbędne części do montażu w standardowej szafie sieciowej 19- calowej. Access Point typu A Producent Model

21 Lp. Parametry minimalne 1.1. Specyfikacja fizyczna Spełniony IEEE n 2.4 GHz oraz 5.0 GHz IEEE a IEEE g, IEEE b Rodzaj anteny: wbudowana 1.2 Porty oraz gniazda x RJ-45 autosensing 10/100/1000 port(ieee Type 10BASE-T, IEEE 802.3u Type 100BASE-TX, IEEE 802.3ab Type 1000BASE-T), Duplex: 10BASE- T/100BASE-TX: half or full; 1000BASE-T: full only Standard IEEE 802.3af (Power-over-Ethernet) x port Serial (RJ-45) 1.3 Funkcjonalności Obsługa WPA, WPA Autentykacja IEEE 802.1x RADIUS z obsługą EAP TLS, TTLS, PEAP Autentykacja na podstawie MAC 1.4 Zgodność elektromagnetyczna Oznaczenie CE FCC, klasa A VCCI, klasa A 1.5 Parametry dotyczące środowiska pracy Temperatura pracy (operacyjna): 0 C do 45 C Temperatura przechowywania (storage): 0 C do 70 C Wilgotność: 10% do 95% (bez kondensacji) 1.6 Gwarancja Wymaga się, aby urządzenie jak i zainstalowane wewnątrz urządzenia wentylatory i zasilacze objęte minimum były 5-letnią gwarancją producenta.

22 Lp. Parametry minimalne Spełniony Wymaga się, aby serwis urządzenia świadczony był w systemie door to door bezpośrednio przez producenta urządzeń, bezpłatnie. 1.7 Montaż Możliwość montażu na ścianie lub suficie, wymagane wszystkie niezbędne elementu montażowe Kontroler typu B (jednostki edukacji): Producent Model Lp. Parametry minimalne 1.2 Specyfikacja fizyczna Spełniony Obsługa min. 16 sieci WLAN Obsługa min. 6 Access Pointów Porty oraz gniazda Nie mniej niż 4x 10/100/1000BaseT lub 4x 1000BaseX (SFP) dual personality ports x port Serial (RJ-45) Wydajność Mechanizm dynamicznej optymalizacji parametrów urządzeń (kanału radiowego, mocy nadawczej) w obliczu zakłóceń zewnętrznych bądź zwiększonego tłumienia sygnału radiowego Właściwości RADIUS Server DHCP (client/server/relay) Q VLAN tagging (obsługa co najmniej 64 vlanów) Wireless QoS (priorytetyzacja ruchu, obsługa standardu e, mechanizm WMM)

23 Lp. Parametry minimalne Zabezpieczenia Spełniony Szyfrowanie: WPA TKIP, WPA2-CCMP (AES) oraz WPA2-TKIP Detekcja Rogue AP Obsługa standardu IEEE 802.1X Autentykacja na podstawie adresu MAC Listy ACL Zarządzanie Command Line Interface (Serial, Telnet, SSH) SNMP v1/v2/v Aktualizacja firmware i konfiguracji urządzeń przez TFTP lub FTP lub SFTP Zgodność elektromagnetyczna Oznaczenie CE FCC, klasa A VCCI, klasa A Parametry dotyczące środowiska pracy Temperatura pracy (operacyjna): 0 C do 40 C Temperatura przechowywania (storage): 10 C do 70 C Wilgotność: 5% do 95% (bez kondensacji) Gwarancja Wymaga się, aby urządzenie jak i zainstalowane wewnątrz urządzenia wentylatory i zasilacze objęte były minimum 5-letnią gwarancją producenta. Wymaga się, aby serwis urządzenia świadczony był w systemie door to door bezpośrednio przez producenta urządzeń, bezpłatnie Wymiary Wysokość 1U

24 Lp. Parametry minimalne Montaż Wymagane niezbędne części do montażu w standardowej szafie sieciowej 19- calowej. Spełniony Access point typu B. Producent Model Lp. Parametry minimalne 1.2. Specyfikacja fizyczna Spełniony IEEE n 2.4 GHz oraz 5.0 GHz IEEE a IEEE g, IEEE b Rodzaj anteny: wbudowana 1.8 Porty oraz gniazda x RJ-45 autosensing 10/100/1000 port(ieee Type 10BASE-T, IEEE 802.3u Type 100BASE-TX, IEEE 802.3ab Type 1000BASE-T), Duplex: 10BASE- T/100BASE-TX: half or full; 1000BASE-T: full only Standard IEEE 802.3af (Power-over-Ethernet) x port Serial (RJ-45) 1.9 Funkcjonalności Obsługa WPA, WPA Autentykacja IEEE 802.1x RADIUS z obsługą EAP TLS, TTLS, PEAP Autentykacja na podstawie MAC 1.10 Zgodność elektromagnetyczna

25 Lp. Parametry minimalne Spełniony Oznaczenie CE FCC, klasa A VCCI, klasa A 1.11 Parametry dotyczące środowiska pracy Temperatura pracy (operacyjna): 0 C do 45 C Temperatura przechowywania (storage): 0 C do 70 C Wilgotność: 10% do 95% (bez kondensacji) 1.12 Gwarancja Wymaga się, aby urządzenie jak i zainstalowane wewnątrz urządzenia wentylatory i zasilacze objęte minimum były 5-letnią gwarancją producenta. Wymaga się, aby serwis urządzenia świadczony był w systemie door to door bezpośrednio przez producenta urządzeń, bezpłatnie Montaż Możliwość montażu na ścianie lub suficie, wymagane wszystkie niezbędne elementu montażowe b. Wymagania dodatkowe. Kontroler typu A i B. Lp. Parametry dodatkowe TAK/NIE (PODAĆ) Dodatkowe funkcje portów fizycznych Wbudowana funkcjonalność przełącznika (Wireless LAN Switch) min. 4 x 10/100/1000BaseT z obsługą PoE lub PoE+ (IEE 803.3af, 802.3at) Dodatkowe właściwości TAK 10 pkt NIE 0 pkt Secure Guest Access (opcja Hotspot) IPv6 client proxy ARP TAK 3 pkt NIE 0 pkt TAK 4 pkt NIE 0 pkt TAK 1 pkt NIE 0 pkt Opcja klastrowania kontrolerów

26 Lp. Parametry dodatkowe TAK/NIE (PODAĆ) Możliwość klastrowania kontrolerów 3 pkt Współdzielenie licencji w ramach klastra kontrolerów TAK 3 pkt NIE 0 pkt TAK 1 pkt NIE 0 pkt Dodatkowe zabezpieczenia wewnętrzny zintegrowany Firewall IPsec VPN Obsługa standardu w TAK 5 pkt NIE 0 pkt TAK 3 pkt NIE 0 pkt TAK 2 pkt NIE 0 pkt 4. Wymagania techniczne na pozostałe urządzenia. Stacja antenowa dla kamer IP Producent Model Element spełniony 1.1. Specyfikacja fizyczna porty 10/100 Base-TX z czego jeden z portów obsługuje funkcję zasilania POE (power over Ethernet) Wsparcie dla technologii 2x2 MIMO Antena zewnętrzna zintegrowana o zysku min. 14,6 dbi dwupolaryzacyjna Antena musi być wykonana z tworzywa sztucznego odpornego na promieniowanie Kąt promieniowania pionowego i poziomego anteny w granicach Obudowa odporna na warunki atmosferyczne 1.2. Wydajność Zakres pracy w częstotliwościach MHz

27 Element spełniony Obsługa standardu n Kąt promieniowania pionowego i poziomego w granicach stopni Urządzenie musi zapewniać min Mbps realnej przepustowości TCP/IP 1.3. Zabezpieczenia Zabezpieczenia przeciwprzepięciowe 15kV dla toru RF oraz portów Ethernet 1.4. Zarządzanie i konfiguracja Zarządzanie CLI poprzez SSH lub Telnet Zarządzanie poprzez HTTP/HTTPS Kompatybilność z systemem Airmax Ping Watchdog Dziennik zdarzeń/logów/log systemowy Ograniczanie przepustowości Możliwość ustawienia VLAN u zarządzającego Spanning Tree Protocol Tryb pracy router Możliwość pracy jako stacja lub punkt dostępowy z opcją trybu WDS 1.5. Zgodność elektromagnetyczna i sieci bezprzewodowych Oznaczenie FCC Part , IC RS210, CE 1.6. Parametry dotyczące środowiska pracy Temperatura: IEC , -30 C do 75 C (typowa eksploatacja) Wilgotność: 5% do 95% (bez kondensacji) Wstrząsy i Wibracje: ETSI

28 Element spełniony Zgodność z dyrektywą RoHS 1.7. Gwarancja Wymaga się, aby urządzenie było objęte minimum 5-letnią gwarancją producenta Wymaga się, aby serwis urządzenia świadczony był w systemie door-to-door bezpośrednio przez producenta urządzeń, bezpłatnie Montaż Osprzęt powinien zawierać wymagane okablowanie do podłączenia anteny do stacji bazowej, elementy montażu na budynkach muzealnych, maskujące urządzenia i jego mocowanie, które zostaną uzgodnione z odbiorcą końcowym. Baza antenowa dla kamer IP Producent Model Element spełniony 1.1. Specyfikacja fizyczna port 10/100 Base-TX z obsługą funkcji zasilania POE (power over Ethernet) Antena kompatybilna z urządzeniem i zysku 12 dbi VSWR < 1,35 o polorazycji pionowej, Impedancja 50 Ohm Antena musi być wykonana z tworzywa sztucznego odpornego na promieniowanie Kąt promieniowania pionowego 7 i poziomego Obudowa odporna na warunki atmosferyczne 1.2. Wydajność Zakres pracy w częstotliwościach MHz Obsługa standardu n Kąt promieniowania pionowego i poziomego w granicach stopni Urządzenie musi zapewniać min Mbps realnej przepustowości TCP/IP 1.3. Zabezpieczenia

29 Element Zabezpieczenia przeciwprzepięciowe 15kV dla toru RF oraz portów Ethernet spełniony 1.4. Zarządzanie i konfiguracja Zarządzanie CLI poprzez SSH lub Telnet Zarządzanie HTTP/HTTPS Kompatybilność z systemem Airmax Ping Watchdog Dziennik zdarzeń/ Dziennik błędów/ Log systemowy Ograniczanie przepustowości Możliwość ustawienia Vlan u Spanning Tree Protocol Tryby pracy jako router Tryb pracy jako most Możliwość pracy jako stacja lub punkt dostępowy z opcją trybu WDS 1.5. Zgodność elektromagnetyczna i sieci bezprzewodowych Oznaczenie FCC Part , IC RS210, CE 1.6. Parametry dotyczące środowiska pracy Temperatura pracy urządzenia -40 C do 80 C Temperatury eksploatacji anteny: -40 C do 60 C Odporność anteny na wiatr do 180 km/h Wilgotność: 5% do 95% (bez kondensacji) Wstrząsy i Wibracje: ETSI Zgodność z dyrektywą RoHS 1.2. Gwarancja

30 Element spełniony Wymaga się, aby urządzenie było objęte minimum 5-letnią gwarancją producenta Wymaga się, aby serwis urządzenia świadczony był w systemie door-to-door bezpośrednio przez producenta urządzeń, bezpłatnie Montaż Osprzęt powinien zawierać wymagane okablowanie do podłączenia anteny do stacji bazowej, elementy montażu na budynkach muzealnych, maskujące urządzenia i jego mocowanie, które zostaną uzgodnione z odbiorcą końcowym. Kamera IP megapikselowa z obiektywem wewnętrzna Producent Model Element kamery spełniony 1.1. Specyfikacja fizyczna Wbudowany obiektyw o ogniskowej 6,3-63,0 mm wyjście HDMI 1.2. Wydajność Maksymalna zajętość pasma 10Mbps przy obrazie Full HD (25kl./sek. H.264) x zoom optyczny, 16x zoom cyfrowy Rozdzielczość Full HD (1920 x1080) Dwa rodzaje kompresji H.264 i JPEG 1.3. Zabezpieczenia

31 Element kamery spełniony Zarządzanie i konfiguracja Obługa protokołu TCP/IP Obługa protokołu UDP Obługa protokołu HTTP Obługa protokołu SMYP Obługa protokołu NTP Obługa protokołu DHCP Obługa protokołu FTP Obługa protokołu UPnP Obługa protokołu DDNS Obsługa zewnętrznych serwerów FTP 1.5. Referencje i certyfikaty FCC Part 15 Class B IEEE 802.3af Power Over Ethernet 1.6. Gwarancja Wymaga się, aby urządzenie było objęte minimum 5-letnią gwarancją producenta Wymaga się, aby serwis urządzenia świadczony był w systemie door-to-door bezpośrednio przez producenta urządzeń, bezpłatnie Montaż

32 Element kamery spełniony Osprzęt powinien zawierać wymagane okablowanie do podłączenia kamery bazowej, elementy montażu na budynkach muzealnych, maskujące urządzenia i jego mocowanie, które zostaną uzgodnione z odbiorcą końcowym kabel HDMI FULL HD o długości 500 cm Kamera IP megapikselowa z obiektywem zewnętrzna Producent Model Element kamery spełniony 1.1. Specyfikacja fizyczna Wbudowany obiektyw o ogniskowej 6,3-63,0 mm Obudowa IP Wydajność Maksymalna zajętość pasma 10Mbps przy obrazie Full HD (25kl./sek. H.264) x zoom optyczny, 16x zoom cyfrowy Rozdzielczość Full HD (1920 x1080) Dwa rodzaje kompresji H.264 i JPEG 1.3. Zarządzanie i konfiguracja Obługa protokołu TCP/IP Obługa protokołu UDP Obługa protokołu HTTP Obługa protokołu SMYP Obługa protokołu NTP

33 Element kamery spełniony Obługa protokołu DHCP Obługa protokołu FTP Obługa protokołu UPnP Obługa protokołu DDNS Obsługa zewnętrznych serwerów FTP 1.4. Referencje i certyfikaty FCC Part 15 Class B IEEE 802.3af Power Over Ethernet IEC IP Gwarancja Wymaga się, aby urządzenie było objęte minimum 5-letnią gwarancją producenta.. Wymaga się, aby serwis urządzenia świadczony był w systemie door-to-door bezpośrednio przez producenta urządzeń, bezpłatnie Montaż Osprzęt powinien zawierać wymagane okablowanie do podłączenia kamery bazowej, elementy montażu na budynkach muzealnych, maskujące urządzenia i jego mocowanie, które zostaną uzgodnione z odbiorcą końcowym. Kamera IP z wyposażeniem Producent Model Element kamery spełniony 1.1. Specyfikacja fizyczna

34 Element kamery spełniony Kamera IP dzień/noc do użytku zewnętrznego wbudowane zasilanie PoE zgodne z IEEE 802.3af (48V) wbudowany slot kart SD/SDHC Zmienno-ogniskowy obiektyw 3 ~ 9 mm z obsługą automatycznej przysłony Wbudowany doświetlacz IR, (efektywność działania do 25 metrów) Odporna na warunki pogodowe obudowa 1.2. Wydajność Wysoka rozdzielczość wideo min. 2-megapiksele (1600x1200) wydajność do 30 klatek na sekundę Funkcja Pan/Tilt/Zoom, która umożliwia użytkownikowi sterowanie obrotem oraz szybkie przybliżenie obrazu strefy docelowej, bez konieczności fizycznego poruszania kamerą Funkcja dostarczania w różnych rozdzielczościach jednocześnie wielostrumieniowych obrazów, z różną ilością klatek oraz jakością obrazu dla podglądu z platform o odmiennym zapotrzebowaniu pasma. Obsługa aktywnej adaptacji strumieniowania, która dynamicznie przydziela pasmo, zgodnie z zawartością wideo oraz stanem wyzwalacza dwukierunkowe audio poprzez protokół SIP Kompresja w czasie rzeczywistym MPEG-4 oraz MJPEG (Dual Codec) Jednoczesne wielokrotne strumieniowanie Aktywna adaptacja strumieniowania dla dynamicznej kontroli ilości klatek kompresja obrazu video, umożliwiająca zapis na dysku obrazu video o długości minimum 14dni 1.3. Zabezpieczenia Zdolność obsługi obiektywów z automatyczną przysłoną w celu ochrony obiektywu przed uszkodzeniem przez bezpośrednie padanie światła słonecznego Funkcja detekcji manipulacji

35 Element kamery spełniony 1.4. Zarządzanie i konfiguracja Funkcja kadrowania, użytkownicy mogą również odbierać wybrany fragment najbardziej interesującego ich obrazu. Obsługa wielu zalogowanych użytkowników w tym samym czasie - do 100 użytkowników wysyłanie obrazów na zewnętrzny serwer FTP - możliwość oglądania obrazu na żywo z innych stron WWW Obsługa protokołu TCP/IP Obsługa protokołu UDP Obsługa protokołu PING Obsługa protokołu ARP Obsługa protokołu FTP Obsługa protokołu TFTP Obsługa protokołu HTTP 1.5. Referencje i certyfikaty VCCI C-Tick 1.6. Gwarancja Wymaga się, aby urządzenie było objęte minimum 5-letnią gwarancją producenta Wymaga się, aby serwis urządzenia świadczony był w systemie door-to-door bezpośrednio przez producenta urządzeń, bezpłatnie Montaż montaż na elewacjach budynków zgodnie z ustaleniami z odbiorcą końcowym karty SDHC odpowiednie dla modelu kamery, o odpowiedniej pojemności zainstalowane w kamerze do jej prawidłowego działania. Radiolinia

36 Producent Model Element spełniony 1.1. Specyfikacja fizyczna port 10/100 Base-T z obsługą funkcji zasilania POE 48V (power over Ethernet) Obudowa zewnętrzna IP technologia MiMo Antena zintegrowana dwupolaryzacyjna 1.2. Wydajność Wireless LAN Protocol IEEE a/n, a/n Turbo Bit Data Rate 300 Mbps 1.3. Zabezpieczenia ESSID/BSSID WEP 40/128 TKIP AES 1.4. Zarządzanie i konfiguracja Wired LAN Protocol IEEE (CSMA/CD) Tryb pracy punkt-punkt most master i slave Wsparcie cześtotliwości europejskich (ETSI): MHz 11 kanałów z opcją DFS (Dynamic Frequency Selection) Wireless Interface OFDM Tryb pracy Router

37 Element Możliwość ustawienia VLAN u zarządzającego Agregacja pakietów Spectrum Analyzer Interfejs konfiguracyjny poprzez przeglądarkę WWW SNMP v Zgodność elektromagnetyczna i sieci bezprzewodowych spełniony Oznaczenie CE, FCC Part 15,ETSI EN Parametry dotyczące środowiska pracy Temperatura pracy -40 C do 80 C Temperatura przechowywania -40 C do 85 C 1.7. Gwarancja Wymaga się, aby urządzenie było objęte minimum 2-letnią gwarancją producenta Wymaga się, aby serwis urządzenia świadczony był w systemie door-to-door bezpośrednio przez producenta urządzeń, bezpłatnie Montaż Osprzęt powinien zawierać wymagane okablowanie do podłączenia anteny do stacji bazowej, elementy montażu na budynkach muzealnych, maskujące urządzenia i jego mocowanie, które zostaną uzgodnione z odbiorcą końcowym. Rejestrator NVR Producent Model Element spełniony 1.1. Specyfikacja fizyczna Pamięć: 1GB RAM, 512MB Flash HDD: 2 dyski hot-swap 3,5 SATA(II) lub 2,5 SATA/SDD porty 1000Base-T

38 Element spełniony portów USB Wyjście Video z sugerowaną rozdzielczością 1920x Zaawansowane kontrolery RAID (0,1,5,5+/6/6+) z funkcją hot-swap dla ochrony nagrań poprzez wsparcie technologii RAID 1.2. Wydajność Rejestracja obraz w wysokiej rozdzielczości do 8MPix 1.3. Funkcje Monitorowanie w czasie rzeczywistym Zapis sygnału z wielu kamer w celu prezentowania obrazu w Internecie z wybranych kamer Funkcja nadzoru pozwalająca na zapis i przechowywanie obrazu przynajmniej 14 dni wstecz Nagrywanie za pomocą kodeków H.264, MxPEG, MPEG-4, M-JPEG Nagrywanie obrazu z kamer różnych producentów Wielo-serwerowy monitoring Interfejs WWW Nagrywanie obrazu z kamer sieci lokalnej i sieci zdalnej Mechanizm wyzwalający określone akcje: Detekcja ruchu Wejście alarmowe Błąd połączenia Błąd nagrywania Zdarzenia zdefiniowane przez użytkownika

39 Element Określone zdarzenia w punkcie mają uruchamiać akcje takie jak: spełniony Wielokanałowe nagrywanie Ustawienie kamery PTZ we wcześniej zaprogramowanym punkcie Wyzwolenie wyjścia alarmowego Głośnik systemowy Zdefiniowany przez użytkownika harmonogram nagrywania Nagrywanie po wykryciu ruchu Nagrywanie przed i po akcji Inteligentna wideo analiza do szybkiego przeszukiwania archiwów Szybka instalacja NVR rozwiązanie zintegrowane, nie wymagające instalowania dodatkowych komponentów programowych lub sprzętowych znanych z serwerów PC Stabilne i niezawodne rozwiązanie do zapisu obrazu z kamer IP (nie wymagany komputer klasy PC) z wbudowanym systemem i wydajnym procesorem Wszechstronne funkcje obserwacji zróżnicowane tryby dla monitorowania na żywo inteligentne sterowanie kamerami PTZ kontrola zaprogramowanych pozycji i tras automatycznej ścieżki obserwacji zoom cyfrowy zapisy aktualnych zrzutów ekranu e-mapa umożliwiająca wgranie mapy lokalizacyjnej w postaci pliku graficznego i rozmieszczenie poszczególnych kamer IP w danych punktach na mapie nagrywanie ciągłe/ręczne/według harmonogramu nagrywanie przed i po alarmie nagrywanie dźwięku 1.4. Parametry dotyczące środowiska pracy Temperatura pracy: 0 C do 40 C Wilgotność: 0-95% 1.5. Osprzęt dodatkowy Monitor LCD 24 obsługujący rozdzielczość 1920x1080 kompatybilny z rejestratorem NVR pracujący 24/ Klawiatura kompatybilna z rejestratorem NVR Mysz kompatybilna z rejestratorem NVR

40 Element UPS kompatybilny z rejestratorem NVR zapewniający podtrzymanie w wyniku awarii zasilania 30 minut 1.6. Gwarancja Wymaga się, aby urządzenie było objęte minimum 5-letnią gwarancją producenta. Wymaga się, aby serwis urządzenia świadczony był w systemie door-to-door bezpośrednio przez producenta urządzeń, bezpłatnie Montaż spełniony
