CZĘŚĆ III OPIS PRZEDMIOTU ZAMÓWIENIA

Transkrypt

1 CZĘŚĆ III OPIS PRZEDMIOTU ZAMÓWIENIA Część I 1. Rury wodociągowe PE 1. Rury zgodnie z norma PN-EN :2000 (rury do wody) 2. Niezbędne dokumenty dla rur a) Karty katalogowe b) Deklaracja zgodności c) Aprobaty techniczne ITB d) Atesty PZH e) Certyfikaty f) Aprobaty IBDiM do stosowania w obszarze pasa drogowego g) Data ważności wszystkich dokumentów wymienionych w pkt. 2 a)-f) nie późniejsza niż wyznaczona data do złożenia oferty powiększona o 13 miesięcy. 3. Wymagania dla rur Zamawiający dopuszcza złożenie oferty na rury następujących producentów: RURGAZ, KACZMAREK, WAVIN, KWH PIPE, ELPLAST, EGEPLAST, GWE. Dostawa rur w sztangach o długości 12 m. Rury wielowarstwowe o zwiększonej wytrzymałości na zarysowania i nacięcia. Wszystkie warstwy w rurach wielowarstwowych mają być połączone molekularnie ( bez płaszcza ochronnego), które nie wymagają posiadania dodatkowych urządzeń do łączenia ( poza zgrzewarką doczołową). Oferta winna zawierać dostawę od jednego producenta. L.p. Wyszczególnienie jednostka ilość Rury polietylenowe jednowarstwowe naprężenia 6,3 N/mm2 1. Rura PE 100, SDR 11, DN 32, e=3,0 mb Rura PE 100, SDR 11, DN 40. e=3,7 mb Rura PE 100, SDR 11, DN 50. e=4,6 mb Rura PE 100, SDR 11, DN 63. e=5,8 mb 50 Rury polietylenowe jednowarstwowe naprężenia 8,0 N/mm2 5. Rura PE 100, SDR 17, DN 90. e=5,4 mb Rura PE 100, SDR 17, DN 110. e=6,6 mb Rura PE 100, SDR 17, DN 160. e=9,5 mb Rura PE 100, SDR 17, DN 225. e=13,4 mb Rura PE 100, SDR 17, DN 315. e=18,7 mb 150 Rury polietylenowe wielowarstwowe 10. Rura PE 100, SDR 17, DN 90. e=5,4 mb Rura PE 100, SDR 17, DN 110. e=6,6 mb Rura PE 100, SDR 17, DN 160. e=9,5 mb Rura PE 100, SDR 17, DN 225. e=13,4 mb Rura PE 100, SDR 17, DN 315. e=18,7 mb Rura PE 100, SDR 17, DN 560. e=33,2 mb 12 Zadanie: Dostawa materiałów instalacyjnych Strona 39/53

2 16. Rura PE 100, SDR 17, DN 630. e=37,4 mb Kształtki PE 1. Kształtki zgodnie z norma PN-EN :2000 (kształtki do wody). 2. Kształtki muszą posiadać oznakowanie CE lub oznakowanie znakiem budowlanym, 3. Kształtki muszą posiadać atest Państwowego Zakładu Higieny, 4. Wymagania dla kształtek z PE do zgrzewania elektrooporowego Ciśnienie nominalne minimum 10 bar, Możliwość zgrzewania w trybie manualnym, kodu kreskowego i automatycznym, Uzwojenie grzewcze pokryte warstwą polietylenu, Każda kształtka winna posiadać trwałe oznaczenie czasu zgrzewania i chłodzenia, Wskaźnik kontrolny sygnalizujący wykonanie zgrzewu. 5. Wymagania dla kształtek z PE do zgrzewania doczołowego Ciśnienie nominalne minimum 10 bar, Kształtki wykonane metodą ciśnieniową. Łuki segmentowe, zgrzewane doczołowo z odpowiednim kątem 6. Wymagania złączek zaciskowych z PE Wymagana aprobata techniczna, Wymagany atest higieniczny do kontaktu z wodą pitną 7. Wymagania dla uniwersalnych złączek zaciskowych do rur stalowych Wymagana aprobata techniczna, Wymagany atest higieniczny do kontaktu z wodą pitną Korpus łącznika i nakrętka żeliwo ciągliwe EN-GJMB , Pierścień zaciskowy i dociskowy stal ocynkowana, Pierścień uszczelniający guma NBR. L.p. Wyszczególnienie jednostka ilość Kształtki do zgrzewania doczołowego TULEJE 17. Tuleja kołnierzowa długa PE 100, SDR 17, DN Tuleja kołnierzowa długa PE 100, SDR 17, DN 110 szt Tuleja kołnierzowa długa PE 100, SDR 17, DN Tuleja kołnierzowa długa PE 100, SDR 17, DN Tuleja kołnierzowa długa PE 100, SDR 17, DN Tuleja kołnierzowa długa PE 100, SDR 17, DN 560 szt Tuleja kołnierzowa długa PE 100, SDR 17, DN 630 szt. 2 KOŁNIERZE STALOWE 24. Kołnierze stalowe ocynkowane PN 10, do tulei DN Kołnierze stalowe ocynkowane PN 10, do tulei DN 110 szt. 15 Zadanie: Dostawa materiałów instalacyjnych Strona 40/53

3 26. Kołnierze stalowe ocynkowane PN 10, do tulei DN Kołnierze stalowe ocynkowane PN 10, do tulei DN Kołnierze stalowe ocynkowane PN 10, do tulei DN Kołnierze stalowe ocynkowane PN 10, do tulei DN 560 szt Kołnierze stalowe ocynkowane PN 10, do tulei DN 630 szt. 2 KOLANA DOCZOŁOWE 31. Kolano PE 100, SDR 17, DN 90 kąt 90 o szt Kolano PE 100, SDR 17, DN 90 kąt 45 o szt Kolano PE 100, SDR 17, DN 90 kąt 30 o szt Kolano PE 100, SDR 17, DN 110 kąt 90 o szt Kolano PE 100, SDR 17, DN 110 kąt 45 o szt Kolano PE 100, SDR 17, DN 110 kąt 30 o szt Kolano PE 100, SDR 17, DN 160 kąt 90 o szt Kolano PE 100, SDR 17, DN 160 kąt 45 o szt Kolano PE 100, SDR 17, DN 160 kąt 30 o szt Kolano PE 100, SDR 17, DN 225 kąt 90 o szt Kolano PE 100, SDR 17, DN 225 kąt 45 o szt Kolano PE 100, SDR 17, DN 225 kąt 30 o szt Kolano PE 100, SDR 17, DN 315 kąt 90 o szt Kolano PE 100, SDR 17, DN 315 kąt 45 o szt Kolano PE 100, SDR 17, DN 315 kąt 30 o szt Kolano PE 100, SDR 17, DN 560 kąt 90 o szt Kolano PE 100, SDR 17, DN 560 kąt 45 o szt Kolano PE 100, SDR 17, DN 560 kąt 30 o szt Kolano PE 100, SDR 17, DN 630 kąt 90 o szt Kolano PE 100, SDR 17, DN 630 kąt 45 o szt Kolano PE 100, SDR 17, DN 630 kąt 30 o szt. 1 ŁUKI SEGMENTOWE długie 52. Łuk segmentowy PE 100 SDR 17 kąt 11,5 o 30 o DN 90 szt Łuk segmentowy PE 100 SDR 17 kąt 11,5 o 30 o DN 110 szt Łuk segmentowy PE 100 SDR 17 kąt 11,5 o 30 o DN 160 szt Łuk segmentowy PE 100 SDR 17 kąt 11,5 o 30 o DN 225 szt Łuk segmentowy PE 100 SDR 17 kąt 11,5 o 30 o DN 315 szt Łuk segmentowy PE 100 SDR 17 kąt 11,5 o 30 o DN 560 szt Łuk segmentowy PE 100 SDR 17 kąt 11,5 o 30 o DN 630 szt. 1 TRÓJNIKI 59. Trójnik PE 100, SDR 17, DN 90/90 szt Trójnik PE 100, SDR 17, DN 110/90 szt Trójnik PE 100, SDR 17, DN 110/110 szt Trójnik PE 100, SDR 17, DN 160/90 szt Trójnik PE 100, SDR 17, DN 160/110 szt. 3 Zadanie: Dostawa materiałów instalacyjnych Strona 41/53

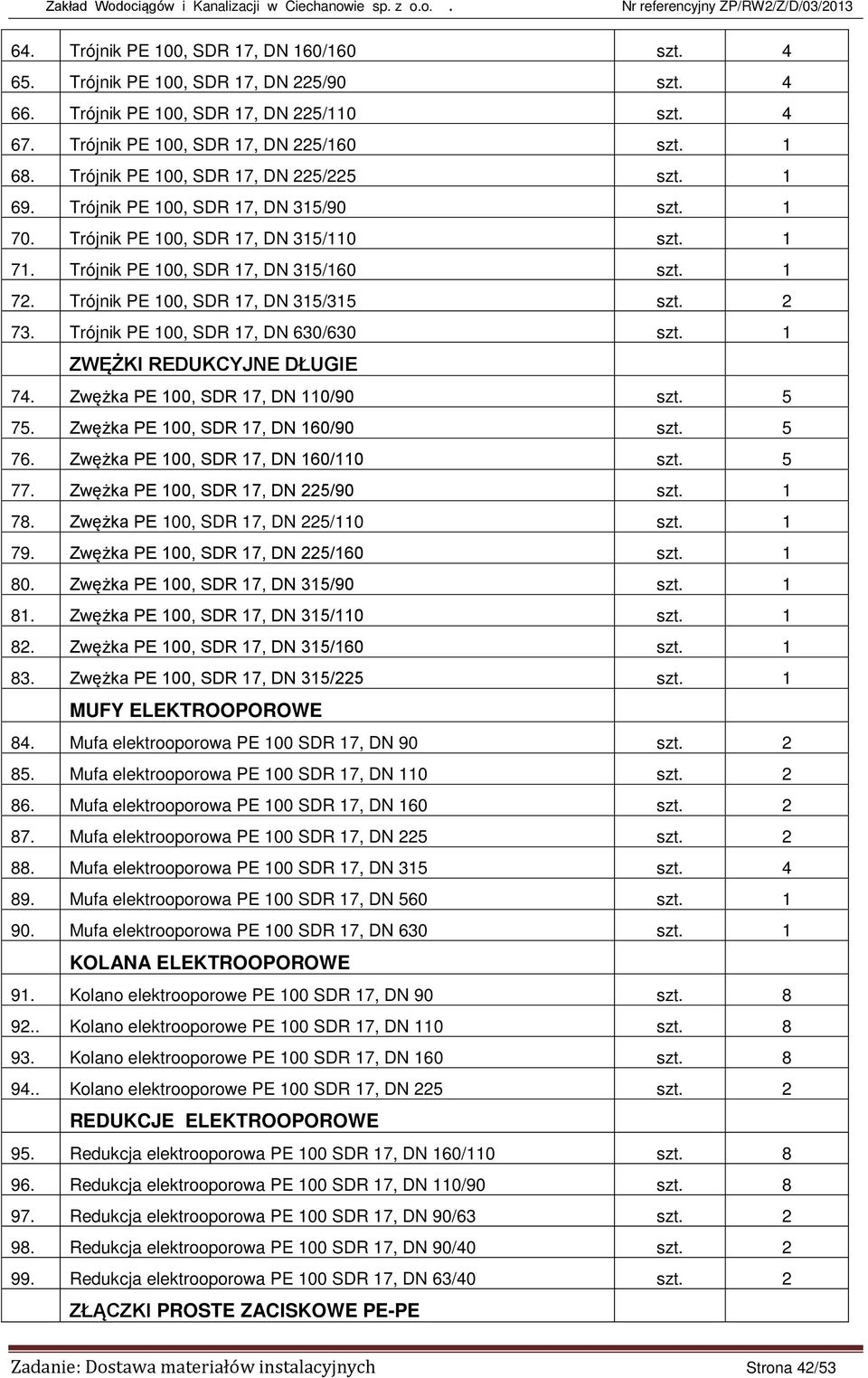

4 64. Trójnik PE 100, SDR 17, DN 160/ Trójnik PE 100, SDR 17, DN 225/ Trójnik PE 100, SDR 17, DN 225/ Trójnik PE 100, SDR 17, DN 225/160 szt Trójnik PE 100, SDR 17, DN 225/225 szt Trójnik PE 100, SDR 17, DN 315/90 szt Trójnik PE 100, SDR 17, DN 315/110 szt Trójnik PE 100, SDR 17, DN 315/160 szt Trójnik PE 100, SDR 17, DN 315/315 szt Trójnik PE 100, SDR 17, DN 630/630 szt. 1 ZWĘŻKI REDUKCYJNE DŁUGIE 74. Zwężka PE 100, SDR 17, DN 110/90 szt Zwężka PE 100, SDR 17, DN 160/90 szt Zwężka PE 100, SDR 17, DN 160/110 szt Zwężka PE 100, SDR 17, DN 225/90 szt Zwężka PE 100, SDR 17, DN 225/110 szt Zwężka PE 100, SDR 17, DN 225/160 szt Zwężka PE 100, SDR 17, DN 315/90 szt Zwężka PE 100, SDR 17, DN 315/110 szt Zwężka PE 100, SDR 17, DN 315/160 szt Zwężka PE 100, SDR 17, DN 315/225 szt. 1 MUFY ELEKTROOPOROWE 84. Mufa elektrooporowa PE 100 SDR 17, DN 90 szt Mufa elektrooporowa PE 100 SDR 17, DN 110 szt Mufa elektrooporowa PE 100 SDR 17, DN 160 szt Mufa elektrooporowa PE 100 SDR 17, DN 225 szt Mufa elektrooporowa PE 100 SDR 17, DN Mufa elektrooporowa PE 100 SDR 17, DN 560 szt Mufa elektrooporowa PE 100 SDR 17, DN 630 szt. 1 KOLANA ELEKTROOPOROWE 91. Kolano elektrooporowe PE 100 SDR 17, DN 90 szt Kolano elektrooporowe PE 100 SDR 17, DN 110 szt Kolano elektrooporowe PE 100 SDR 17, DN 160 szt Kolano elektrooporowe PE 100 SDR 17, DN 225 szt. 2 REDUKCJE ELEKTROOPOROWE 95. Redukcja elektrooporowa PE 100 SDR 17, DN 160/110 szt Redukcja elektrooporowa PE 100 SDR 17, DN 110/90 szt Redukcja elektrooporowa PE 100 SDR 17, DN 90/63 szt Redukcja elektrooporowa PE 100 SDR 17, DN 90/40 szt Redukcja elektrooporowa PE 100 SDR 17, DN 63/40 szt. 2 ZŁĄCZKI PROSTE ZACISKOWE PE-PE Zadanie: Dostawa materiałów instalacyjnych Strona 42/53

5 100. Złączka prosta PE-PE Ø 25x Złączka prosta PE-PE Ø 32x Złączka prosta PE-PE Ø 40x Złączka prosta PE-PE Ø 50x Złączka prosta PE-PE Ø 63x63 szt. 5 ZŁĄCZKI PROSTE ZACISKOWE PE-STAL 105. Złączka prosta PE-stal z gwintem zewnętrznym Ø 32x1 szt Złączka prosta PE-stal z gwintem zewnętrznym Ø 32x5/4 szt Złączka prosta PE-stal z gwintem zewnętrznym Ø 40x Złączka prosta PE-stal z gwintem zewnętrznym Ø 40x5/ Złączka prosta PE-stal z gwintem zewnętrznym Ø 40x6/ Złączka prosta PE-stal z gwintem zewnętrznym Ø 50x5/ Złączka prosta PE-stal z gwintem zewnętrznym Ø 50x6/4 szt Złączka prosta PE-stal z gwintem zewnętrznym Ø 50x2 szt Złączka prosta PE-stal z gwintem zewnętrznym Ø 63x6/4 szt Złączka prosta PE-stal z gwintem zewnętrznym Ø 63x2 szt. 20 KOLANA PE-PE 115. Kolano PE-PE Ø 32x32 szt Kolano PE-PE Ø 40x40 szt Kolano PE-PE Ø 50x50 szt Kolano PE-PE Ø 63x63 szt. 25 KOLANA PE-STAL 119. Kolano PE-STAL z gwintem wewnętrznym Ø 32x1 szt Kolano PE-STAL z gwintem wewnętrznym Ø 40x5/4 szt Kolano PE-STAL z gwintem wewnętrznym Ø 40x6/4 szt Kolano PE-STAL z gwintem wewnętrznym Ø 50x6/4 szt Kolano PE-STAL z gwintem wewnętrznym Ø 63x Kolano PE-STAL z gwintem zewnętrznym Ø 32x1 szt Kolano PE-STAL z gwintem zewnętrznym Ø 40x1 szt Kolano PE-STAL z gwintem zewnętrznym Ø 40x5/4 szt Kolano PE-STAL z gwintem zewnętrznym Ø 40x6/4 szt Kolano PE-STAL z gwintem zewnętrznym Ø 50x6/ Kolano PE-STAL z gwintem zewnętrznym Ø 50x Kolano PE-STAL z gwintem zewnętrznym Ø 63x2 UNIWERSALNE ZŁĄCZKI DO RUR STALOWYCH 131. Uniwersalna zaciskowa do rur stalowych przelotowa Ø 25 szt Uniwersalna zaciskowa do rur stalowych przelotowa Ø 32 szt Uniwersalna zaciskowa do rur stalowych przelotowa Ø Uniwersalna zaciskowa do rur stalowych przelotowa Ø 50 szt Uniwersalna zaciskowa do rur stalowych z gwintem zew. Ø 25/ Uniwersalna zaciskowa do rur stalowych z gwintem zew.ø 32/1 1 / 4 Zadanie: Dostawa materiałów instalacyjnych Strona 43/53

6 137. Uniwersalna zaciskowa do rur stalowych z gwintem zew. Ø 40/1 1 / Uniwersalna zaciskowa do rur stalowych z gwintem zew. Ø 50/ Uniwersalna zaciskowa do rur stalowych z gwintem wew. Ø 25/1 szt Uniwersalna zaciskowa do rur stalowych z gwintem wew. Ø 32/1 1 / 4 szt Uniwersalna zaciskowa do rur stalowych z gwintem wew. Ø 40/1 1 / Uniwersalna zaciskowa do rur stalowych z gwintem wew. Ø 50/2 szt. 30 3: Dostawa rur, studni i innych materiałów do kanalizacji sanitarnej 1. Wymagania dla rur kanalizacyjnych kamionkowych Wymagania zgodne z normą PN-EN Wymagania do studni żelbetowych: Wymagania zgodnie z normą PN EN 1917 Elementy studni łączone za pomocą uszczelki elastomerowej, Beton C35/45, wodoszczelność W-8, nasiąkliwość 5%, Wytrzymałość na zgniatanie, obciążenie niszczące Kl 40 kn/m, Stopnie włazowe wtopione w krąg, 3. Płyty pokrywowe pełne i z otworami i pierścienie odciążające Wymagania zgodne z normą PN-EN Wymagania do włazów żeliwnych wg normy PN-EN 124:2000 Włazy bez zatrzasków, Prześwit 600 mm, 4. Wymagania dla rur z tworzyw sztucznych (PVC-U, PP-b) Rury kielichowe długie z uszczelką gumową z EPDM Klasa rur S o sztywności obwodowej SN=8 kn/m2 Normy PN-EN 1401:1999, PN-EN :1999, PN-EN 18521:1999/A1: Studzienki rewizyjne Ø 315 oraz Ø 425 Wykonane zgodnie z nomą PN-B 10729:1999, PN-EN 476:2000 Klasa obciążeń wg PN-EN124:2000 D400 L.p. Wyszczególnienie jednostka ilość 143. Rura kamionkowa fi 150 FN 34 kn/m mb Rura kamionkowa fi 200 FN 48 kn/m mb Rura kamionkowa fi 300 FN 72 kn/m mb Kształtka przejściowa kam/pvc 150/ Kształtka przejściowa kam/pvc 200/200 szt Dennica do studni żelbetowa d=1200 mm, h= mm, z 2 lub 3 wyjściami fi 200 do fi Dennica do studni żelbetowa d=1000 mm, h= mm, z 2 lub 3 wyjściami fi 200 do fi 300 szt. 11 szt Kręgi żelbetowe ze stopniami d=1200x500x135 szt Kręgi żelbetowe ze stopniami d=1200x250x Kręgi żelbetowe ze stopniami d=1000x500x125 Zadanie: Dostawa materiałów instalacyjnych Strona 44/53

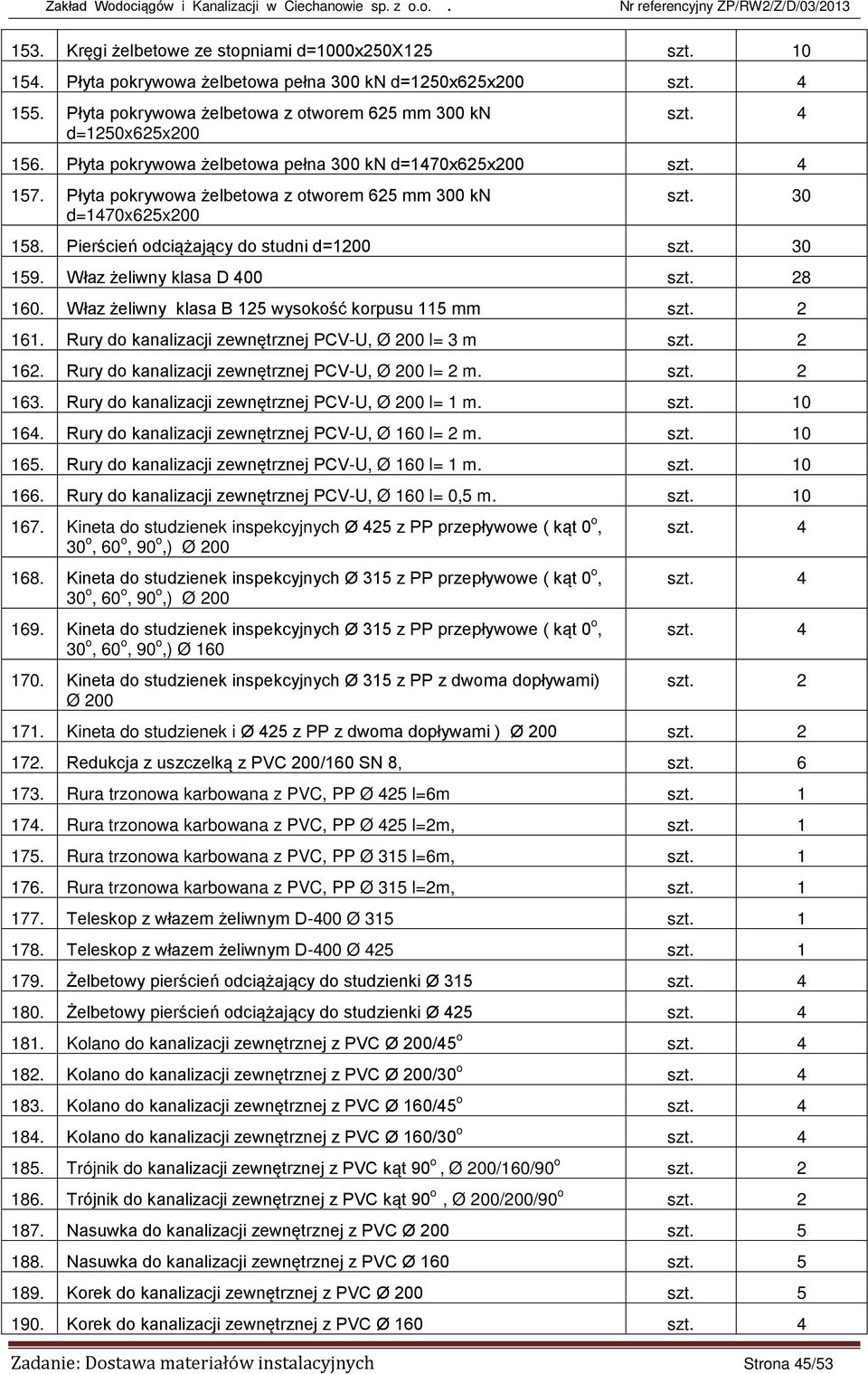

7 153. Kręgi żelbetowe ze stopniami d=1000x250x Płyta pokrywowa żelbetowa pełna 300 kn d=1250x625x Płyta pokrywowa żelbetowa z otworem 625 mm 300 kn d=1250x625x Płyta pokrywowa żelbetowa pełna 300 kn d=1470x625x Płyta pokrywowa żelbetowa z otworem 625 mm 300 kn d=1470x625x200 szt Pierścień odciążający do studni d=1200 szt Właz żeliwny klasa D 400 szt Właz żeliwny klasa B 125 wysokość korpusu 115 mm szt Rury do kanalizacji zewnętrznej PCV-U, Ø 200 l= 3 m szt Rury do kanalizacji zewnętrznej PCV-U, Ø 200 l= 2 m. szt Rury do kanalizacji zewnętrznej PCV-U, Ø 200 l= 1 m Rury do kanalizacji zewnętrznej PCV-U, Ø 160 l= 2 m Rury do kanalizacji zewnętrznej PCV-U, Ø 160 l= 1 m Rury do kanalizacji zewnętrznej PCV-U, Ø 160 l= 0,5 m Kineta do studzienek inspekcyjnych Ø 425 z PP przepływowe ( kąt 0 o, 30 o, 60 o, 90 o,) Ø Kineta do studzienek inspekcyjnych Ø 315 z PP przepływowe ( kąt 0 o, 30 o, 60 o, 90 o,) Ø Kineta do studzienek inspekcyjnych Ø 315 z PP przepływowe ( kąt 0 o, 30 o, 60 o, 90 o,) Ø Kineta do studzienek inspekcyjnych Ø 315 z PP z dwoma dopływami) Ø 200 szt Kineta do studzienek i Ø 425 z PP z dwoma dopływami ) Ø 200 szt Redukcja z uszczelką z PVC 200/160 SN 8, szt Rura trzonowa karbowana z PVC, PP Ø 425 l=6m szt Rura trzonowa karbowana z PVC, PP Ø 425 l=2m, szt Rura trzonowa karbowana z PVC, PP Ø 315 l=6m, szt Rura trzonowa karbowana z PVC, PP Ø 315 l=2m, szt Teleskop z włazem żeliwnym D-400 Ø 315 szt Teleskop z włazem żeliwnym D-400 Ø 425 szt Żelbetowy pierścień odciążający do studzienki Ø Żelbetowy pierścień odciążający do studzienki Ø Kolano do kanalizacji zewnętrznej z PVC Ø 200/45 o 182. Kolano do kanalizacji zewnętrznej z PVC Ø 200/30 o 183. Kolano do kanalizacji zewnętrznej z PVC Ø 160/45 o 184. Kolano do kanalizacji zewnętrznej z PVC Ø 160/30 o 185. Trójnik do kanalizacji zewnętrznej z PVC kąt 90 o, Ø 200/160/90 o szt Trójnik do kanalizacji zewnętrznej z PVC kąt 90 o, Ø 200/200/90 o szt Nasuwka do kanalizacji zewnętrznej z PVC Ø 200 szt Nasuwka do kanalizacji zewnętrznej z PVC Ø 160 szt Korek do kanalizacji zewnętrznej z PVC Ø 200 szt Korek do kanalizacji zewnętrznej z PVC Ø 160 Zadanie: Dostawa materiałów instalacyjnych Strona 45/53

8 191. Zasuwa burzowa PVC z uszczelką Ø Zasuwa burzowa PVC z uszczelką Ø 160 szt. 8 Część II 1. Wymagania dla opasek do usuwania awarii wodociągowych Ciśnienie nominalne minimum 10 bar, Opaska naprawcza jednodzielna ze stali nierdzewnej lub aluminium z zamknięciem klamrowym, Wykładzina gumowa dopasowana do materiału i średnic rury, Śruby, podkładki i nakrętki ze stali nierdzewnej. 2. Wymagania dla doszczelniaczy Ciśnienie nominalne minimum PN 10 bar, Materiał żeliwo sferoidalne, Pełne zabezpieczenie wewnętrzne i zewnętrzne przed korozją, Uszczelka z gumy EPDM 3. Wymagania dla łączników rurowych Ciśnienie nominalne nie mniej niż PN 10 bar, Materiał żeliwo sferoidalne nie mniej niż EN-GJS-400, Pełne zabezpieczenie wewnętrzne i zewnętrzne przed korozją żywicą epoksydową, Uszczelka z gumy NBR lub EPDM, Śruby, nakrętki, podkładki ze stali nierdzewnej A2, Kołnierze DN 80 DN150 owiercenie PN 10/16, dla kołnierzy DN 200 DN 500 owiercenie PN Łączniki do rur żeliwnych zabezpieczone przed przesunięciem Ciśnienie nominalne do PN 16 Kołnierz i pierścień dociskowy z żeliwa sferoidalnego, owiercone zgodnie z EN do PN 10 Uszczelka wargowa: elastomer dopuszczony do kontaktu z wodą pitną, Specjalny pierścień zaciskowy na rurę uniemożliwiający wysunięciu rury żeliwnej, Pokrycie proszkowe żywicą elestomerową, 5. Kształtki żeliwne Ciśnienie nominalne do PN 16, Materiał : żeliwo sferoidalne EN-GJS , Kołnierze owiercone zgodnie z EN do PN 10, Pokrycie proszkowe żywicą elestomerową, 6. Nawiertka wodociągowa do rur stalowych, żeliwnych i AC PN 16 a) Wymagania i badania wg PN-EN i 2 b) Stopa obejmy żeliwo sferoidalne EN-GJS 500-7, c) Nawiercanie pod ciśnieniem z użyciem aparatu nawiercającego, Zadanie: Dostawa materiałów instalacyjnych Strona 46/53

9 a) Uniwersalna konstrukcja stopu do dwóch zakresów średnic. b) Obejma ze stli nierdzewnej o szer. Min. 50mm na śrubach prostych lub teowych w całości wyłożona gumą, c) Śruby, nakrętki, podkładki ze stali nierdzewnej A2, d) Trzpień ze stli nierdzewnej , e) Klin mosiężny lub z żeliwa sferoidalnego całkowicie nawulkanizowany gumą EPDM, f) Ochrona antykorozyjna: powłoka z farby epoksydowej wykonana metodą fluidyzacji o grubości minimum 250 mikrona. 7. Nawiertka do przyłączy domowych do rur PVC i PE PN 16 a) Wymagania i badania wg PN-EN i 2, przyłącze gwintowane wg PN-EN 228-1, b) Obejma wykonana z żeliwa sferoidalnego, c) Brak konieczności zamykania dopływu wody podczas nawiercania, d) Zakładanie nawiertki bez użycia aparatu do nawiercania, e) Stopa i obejma w całości wyłożona gumą, f) Wiertło ze stali nierdzewnej z ostrzami wykonanymi laserem, g) Zabezpieczenie wewnętrzne i zewnętrzne przed korozją farbą proszkowo epoksydową o grubości minimum 250 mikronów, h) Śruby wykonane ze stali nierdzewnej. i) 8. Obudowa teleskopowa do zasuw przyłączeniowych o średnicach DN40 DN 50 a) Tuba ochronna wyposażona w swojej górnej części w wypustki do dopasowania wymaganej długości przedłużacza, b) Dolna kostka przedłużacza zamontowana na trzpieniu musi być zabezpieczona zawleczką ze stali nierdzewnej A2 oraz dodatkowo tubą ochronną zamocowaną na wypukłościach na pokrywę zasuwy, c) Rura ochronna przesuwna wykonana z polietylenu. d) Pręt i rura ochronna ze stali ocynkowanej. Łącznik dolny z żeliwa sferoidalnego, e) Ochrona antykorozyjna: zewnętrznie i wewnętrznie powłoka z farby epoksydowej. f) Tuba ochronna opatrzona naklejką zawierającą dane na temat średnicy, producenta, na które może być zamontowany dany przedłużacz. g) Obudowy muszą być od tego samego producenta co zasuwy. 9. Nasuwki żeliwne dwudzielne uniwersalne Ciśnienie nominalne do PN 10/16, Materiał : żeliwo sferoidalne EN-GJS , Kołnierze owiercone zgodnie z EN do PN 10, Pokrycie proszkowe żywicą elestomerową, Śruby, nakrętki, podkładki stal nierdzewna, Uszczelka guma NBR lub EPDM w/w materiały muszą posiadać stosowne certyfikaty L.p. Wyszczególnienie jednostka ilość 193. Opaska do rur długa na rurę stalową ocynkowaną Ø Opaska do rur długa na rurę stalową ocynkowaną Ø Opaska do rur długa na rurę stalową ocynkowaną Ø 40 szt Opaska do rur długa na rurę stalową ocynkowaną Ø Opaska do rur l=100 mm na rurę stalową Ø 65 mm 198. Opaska do rur l=200 mm na rurę stalową Ø 80 mm szt Opaska do rur l=200 mm na rurę żeliwną Ø 80 mm szt Opaska do rur l=250 mm na rurę żeliwną Ø 100 mm Zadanie: Dostawa materiałów instalacyjnych Strona 47/53

10 201. Opaska do rur l=250 mm na rurę stalową Ø 100 mm 202. Opaska do rur l=250 mm na rurę stalową Ø 125 mm szt Opaska do rur l=250 mm rurę AC Ø 125 mm szt Opaska do rur l=250 mm na rurę żeliwną Ø 150 mm szt Opaska do rur l=300 mm na rurę żeliwną Ø 200 mm szt Opaska do rur l=300 mm na rurę żeliwną Ø 250 mm szt Opaska do rur l=400 mm na rurę żeliwną Ø 300 mm szt Nasuwka dwudzielna uniwersalna dla średnic Ø 219 Ø226 mm szt Nasuwka dwudzielna uniwersalna dla średnic Ø 270 Ø276 mm szt Nasuwka dwudzielna uniwersalna dla średnic Ø 320 Ø328 mm szt Doszczelniacz na rurę żeliwną Ø 80 szt Doszczelniacz na rurę żeliwną Ø 100 szt Doszczelniacz na rurę żeliwną Ø 150 szt Doszczelniacz na rurę żeliwną Ø Doszczelniacz na rurę żeliwną Ø Doszczelniacz na rurę żeliwną Ø Doszczelniacz na rurę żeliwną Ø Łącznik rurowo-kołnierzowy do rur żeliwnych Ø 80 / / szt Łącznik rurowo-kołnierzowy do rur żeliwnych Ø 100 / / szt Łącznik rurowo-kołnierzowy do rur żeliwnych Ø 150 / / szt Łącznik rurowo-kołnierzowy do rur żeliwnych Ø 200 / / 222. Łącznik rurowo-kołnierzowy do rur żeliwnych Ø 250 / / 223. Łącznik rurowo-kołnierzowy do rur żeliwnych Ø 300 / / 224. Łącznik rurowo-kołnierzowy do rur żeliwnych, stalowych i AC Ø 80 / / 225. Łącznik rurowo-kołnierzowy do rur żeliwnych, stalowych i AC Ø 100 / / 226. Łącznik rurowo-kołnierzowy do rur żeliwnych, stalowych i AC Ø 150 / / 227. Łącznik rurowo-kołnierzowy do rur żeliwnych, stalowych i AC Ø 200 / / 228. Łącznik rurowo-kołnierzowy do rur żeliwnych stalowych i AC Ø 250 / / szt. 2 szt Łącznik rurowo-kołnierzowy do rur żeliwnych Ø 300 / / szt Łącznik rurowo-kołnierzowy do rur żeliwnych Ø 500 / / szt Łącznik rurowo-kołnierzowy do rur żeliwnych z zabezpieczeniem przed przesunięciem Ø 80 / / 232. Łącznik rurowo-kołnierzowy do rur żeliwnych z zabezpieczeniem przed przesunięciem Ø 100 / / 233. Łącznik rurowo-kołnierzowy do rur żeliwnych z zabezpieczeniem przed przesunięciem Ø 150 / / 234. Łącznik rurowo-kołnierzowy do rur żeliwnych z zabezpieczeniem przed przesunięciem Ø 200 / / 235. Łącznik rurowo-kołnierzowy do rur żeliwnych z zabezpieczeniem przed przesunięciem Ø 300 / / szt. 6 szt. 6 szt. 6 szt. 6 szt. 6 Zadanie: Dostawa materiałów instalacyjnych Strona 48/53

11 236. Kompensator sferoidalny Ø 50 szt Kompensator sferoidalny Ø 80 szt Kompensator sferoidalny Ø 100 szt Kompensator sferoidalny Ø 150 szt Kolano sferoidalne kołnierzowe 90 o PN 10/16 Ø 80 szt Kolano sferoidalne kołnierzowe 90 o PN 10/16 Ø 100 szt Kolano sferoidalne kołnierzowe 90 o PN 10/16 Ø 150 szt Kolano sferoidalne kołnierzowe 90 o PN 10/16 Ø 200 szt Kolano sferoidalne kołnierzowe 90 o PN 10/16 Ø 300 szt Trójniki sferoidalne kołnierzowe 90 o PN 10/16 Ø 80 szt Trójniki sferoidalne kołnierzowe 90 o PN 10/16 Ø 100 szt Trójniki sferoidalne kołnierzowe 90 o PN 10/16 Ø 100/80 szt Trójniki sferoidalne kołnierzowe 90 o PN 10/16 Ø 150 szt Trójniki sferoidalne kołnierzowe 90 o PN 10/16 Ø 150/100 szt Trójniki sferoidalne kołnierzowe 90 o PN 10/16 Ø 150/80 szt Trójniki sferoidalne kołnierzowe 90 o PN 10/16 Ø 200 szt Trójniki sferoidalne kołnierzowe 90 o PN 10/16 Ø 200/150 szt Trójniki sferoidalne kołnierzowe 90 o PN 10/16 Ø 200/100 szt Trójniki sferoidalne kołnierzowe 90 o PN 10/16 Ø 200/80 szt Trójniki sferoidalne kołnierzowe 90 o PN 10/16 Ø 250 szt Trójniki sferoidalne kołnierzowe 90 o PN 10/16 Ø 250/200 szt Trójniki sferoidalne kołnierzowe 90 o PN 10/16 Ø 250/100 szt Trójniki sferoidalne kołnierzowe 90 o PN 10/16 Ø 300 szt Trójniki sferoidalne kołnierzowe 90 o PN 10/16 Ø 300/200 szt Trójniki sferoidalne kołnierzowe 90 o PN 10/16 Ø 300/150 szt Trójniki sferoidalne kołnierzowe 90 o PN 10/16 Ø 300/100 szt Trójniki sferoidalne kołnierzowe 90 o PN 10/16 Ø 300/80 szt Zwężki redukcyjne sferoidalne krótkie PN 10/16 Ø 80/50 szt Zwężki redukcyjne sferoidalne krótkie PN 10/16 Ø 100/ Zwężki redukcyjne sferoidalne krótkie PN 10/16 Ø 150/ Zwężki redukcyjne sferoidalne krótkie PN 10/16 Ø 150/100 szt Zwężki redukcyjne sferoidalne krótkie PN 10/16 Ø 200/150 szt Zwężki redukcyjne sferoidalne krótkie PN 10/16 Ø 200/100 szt Zwężki redukcyjne sferoidalne krótkie PN 10/16 Ø 200/80 szt Zwężki redukcyjne sferoidalne krótkie PN 10/16 Ø 300/100 szt Zwężki redukcyjne sferoidalne krótkie PN 10/16 Ø 300/150 szt Zwężki redukcyjne sferoidalne krótkie PN 10/16 Ø 300/250 szt Nawiertka do przyłączy domowych do nawiercania rur PE i PVC PN 16 Ø 90/ Nawiertka do przyłączy domowych do nawiercania rur PE i PVC PN 16 Ø 110/ Nawiertka do przyłączy domowych do nawiercania rur PE i PVC PN 16 Ø 160/ 2 Zadanie: Dostawa materiałów instalacyjnych Strona 49/53

12 276. Nawiertka do przyłączy domowych do nawiercania rur PE i PVC PN 16 Ø 225/ Nawiertka do przyłączy domowych do nawiercania rur PE i PVC PN 16 Ø 315/ Nawiertka wodociągowa do nawiercania rur stalowych, żeliwnych i AC PN 16 Ø 80/ Nawiertka wodociągowa do nawiercania rur stalowych, żeliwnych i AC PN 16 Ø 100/ Nawiertka wodociągowa do nawiercania rur stalowych, żeliwnych i AC PN 16 Ø 150/ Nawiertka wodociągowa do nawiercania rur stalowych, żeliwnych i AC PN 16 Ø 200/ Nawiertka wodociągowa do nawiercania rur stalowych, żeliwnych i AC PN 16 Ø 250/ Nawiertka wodociągowa do nawiercania rur stalowych, żeliwnych i AC PN 16 Ø 300/ 2 szt. 5 szt. 5 szt Obudowa teleskopowa do zasuw przyłączy domowych Ø szt Skrzynka hydrantowa żeliwna 286. Króćce żeliwne dwukołnierzowe sfero Ø 80 l= 300 mm szt Króćce żeliwne dwukołnierzowe sfero Ø 80 l= 400 mm szt Króćce żeliwne dwukołnierzowe sfero Ø 80 l= 500 mm szt Króćce żeliwne dwukołnierzowe sfero Ø 80 l= 1000 mm szt Króćce żeliwne dwukołnierzowe sfero Ø 100 l= 300 mm szt Króćce żeliwne dwukołnierzowe sfero Ø 100 l= 400 mm szt Króćce żeliwne dwukołnierzowe sfero Ø 100 l= 500 mm szt Króćce żeliwne dwukołnierzowe sfero Ø 100 l= 1000 mm szt. 1 Część III Wszystkie zasuwy muszą posiadać atest Państwowego Zakładu Higieny dopuszczający materiał do kontaktów z wodą pitną. 1. Wymagania dla zasuw zgodnie z normą PN-EN g) Zasuwa klinowa kołnierzowa, krótka PN 10/PN16 Przyłącze kołnierzowe wg PN-EN :1997, PN10 Zabudowa krótka wg PN-EN 558-1, szereg 14 pozostałe parametry Zasuwa klinowa kołnierzowa z miękkim uszczelnieniem klina. Korpus i pokrywa wykonana z żeliwa sferoidalnego zgodnie z normą EN 1563, Zasuwa z pełnym przelotem, Klin z żeliwa sferoidalnego, całkowicie nawulkanizowany gumą EPDM, Dodatkowa nalewka z gumy w dolnej części klina umożliwiająca zamykanie się klina przy dostaniu się pod klin zanieczyszczeń stałych. Trzpień ze stali nierdzewnej , gwint walcowany, Uszczelnienie trzpienia za pomocą uszczelki wargowej z gumy EPDM i minimum 3 o-ringów, Śruby mocujące pokrywę otoczone uszczelką pokrywy i zalane masą plastyczną na gorąco, Ochrona antykorozyjna : powłoka z farby epoksydowej wykonana metodą fluidyzacji. 2. Zasuwy klinowa do przyłączy domowych PN 16 a) Zasuwa obustronnie z gwintem wewnętrznym, b) Zasuwa wyposażona z jednej strony w gwint wewnętrzny, z drugiej strony w gwint zewnętrzny. c) Wymagania i badania wg PN-EN i 2 d) Przyłącze gwintowe wg PN wymagane parametry: Zadanie: Dostawa materiałów instalacyjnych Strona 50/53

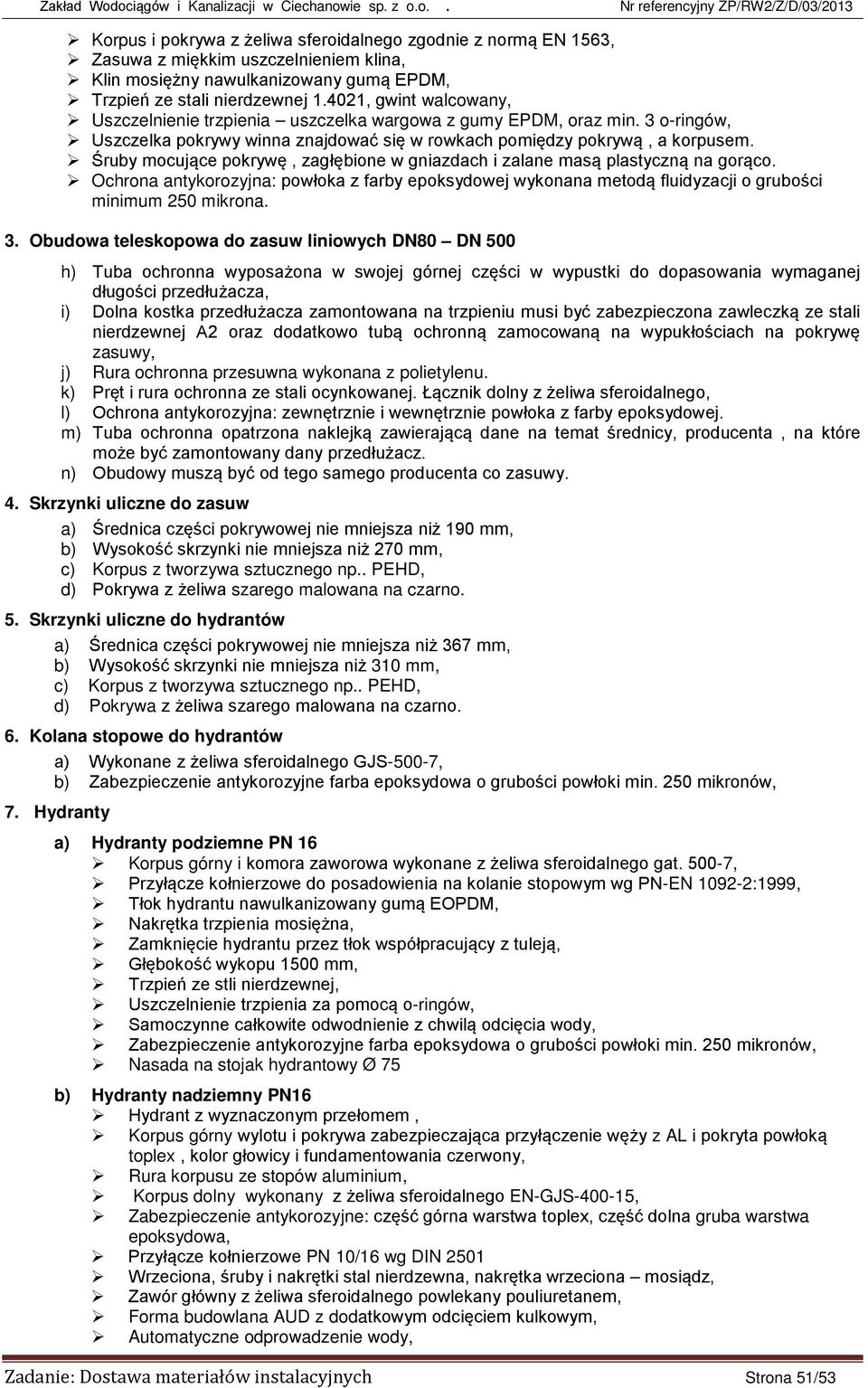

13 Korpus i pokrywa z żeliwa sferoidalnego zgodnie z normą EN 1563, Zasuwa z miękkim uszczelnieniem klina, Klin mosiężny nawulkanizowany gumą EPDM, Trzpień ze stali nierdzewnej , gwint walcowany, Uszczelnienie trzpienia uszczelka wargowa z gumy EPDM, oraz min. 3 o-ringów, Uszczelka pokrywy winna znajdować się w rowkach pomiędzy pokrywą, a korpusem. Śruby mocujące pokrywę, zagłębione w gniazdach i zalane masą plastyczną na gorąco. Ochrona antykorozyjna: powłoka z farby epoksydowej wykonana metodą fluidyzacji o grubości minimum 250 mikrona. 3. Obudowa teleskopowa do zasuw liniowych DN80 DN 500 h) Tuba ochronna wyposażona w swojej górnej części w wypustki do dopasowania wymaganej długości przedłużacza, i) Dolna kostka przedłużacza zamontowana na trzpieniu musi być zabezpieczona zawleczką ze stali nierdzewnej A2 oraz dodatkowo tubą ochronną zamocowaną na wypukłościach na pokrywę zasuwy, j) Rura ochronna przesuwna wykonana z polietylenu. k) Pręt i rura ochronna ze stali ocynkowanej. Łącznik dolny z żeliwa sferoidalnego, l) Ochrona antykorozyjna: zewnętrznie i wewnętrznie powłoka z farby epoksydowej. m) Tuba ochronna opatrzona naklejką zawierającą dane na temat średnicy, producenta, na które może być zamontowany dany przedłużacz. n) Obudowy muszą być od tego samego producenta co zasuwy. 4. Skrzynki uliczne do zasuw a) Średnica części pokrywowej nie mniejsza niż 190 mm, b) Wysokość skrzynki nie mniejsza niż 270 mm, c) Korpus z tworzywa sztucznego np.. PEHD, d) Pokrywa z żeliwa szarego malowana na czarno. 5. Skrzynki uliczne do hydrantów a) Średnica części pokrywowej nie mniejsza niż 367 mm, b) Wysokość skrzynki nie mniejsza niż 310 mm, c) Korpus z tworzywa sztucznego np.. PEHD, d) Pokrywa z żeliwa szarego malowana na czarno. 6. Kolana stopowe do hydrantów a) Wykonane z żeliwa sferoidalnego GJS-500-7, b) Zabezpieczenie antykorozyjne farba epoksydowa o grubości powłoki min. 250 mikronów, 7. Hydranty a) Hydranty podziemne PN 16 Korpus górny i komora zaworowa wykonane z żeliwa sferoidalnego gat , Przyłącze kołnierzowe do posadowienia na kolanie stopowym wg PN-EN :1999, Tłok hydrantu nawulkanizowany gumą EOPDM, Nakrętka trzpienia mosiężna, Zamknięcie hydrantu przez tłok współpracujący z tuleją, Głębokość wykopu 1500 mm, Trzpień ze stli nierdzewnej, Uszczelnienie trzpienia za pomocą o-ringów, Samoczynne całkowite odwodnienie z chwilą odcięcia wody, Zabezpieczenie antykorozyjne farba epoksydowa o grubości powłoki min. 250 mikronów, Nasada na stojak hydrantowy Ø 75 b) Hydranty nadziemny PN16 Hydrant z wyznaczonym przełomem, Korpus górny wylotu i pokrywa zabezpieczająca przyłączenie węży z AL i pokryta powłoką toplex, kolor głowicy i fundamentowania czerwony, Rura korpusu ze stopów aluminium, Korpus dolny wykonany z żeliwa sferoidalnego EN-GJS , Zabezpieczenie antykorozyjne: część górna warstwa toplex, część dolna gruba warstwa epoksydowa, Przyłącze kołnierzowe PN 10/16 wg DIN 2501 Wrzeciona, śruby i nakrętki stal nierdzewna, nakrętka wrzeciona mosiądz, Zawór główny z żeliwa sferoidalnego powlekany pouliuretanem, Forma budowlana AUD z dodatkowym odcięciem kulkowym, Automatyczne odprowadzenie wody, Zadanie: Dostawa materiałów instalacyjnych Strona 51/53
