typ modelu: BAAN34VP Kod handlowy: 34202

Transkrypt

1 typ modelu: BAAN34VP Kod handlowy: 34202

2 Informacje Główne Przewodnik Dokumentacji Technicznej Możesz tutaj odnaleźć podstawowe informacje ułatwiające korzystanie z dokumentacji technicznej 1. Modele tej samej gamy posiadają wspólne rysunki, które przedstawiają najbogatszy zestaw części; generalnie wybrany model niekoniecznie posiadać będzie w spisie częsci wszystkie pozycje przedstawione na rysunku 2. Niektóre części nie mogą być przedstawione bezpośrednio na rysunku (instrukcje użytkownika, zestawy montażowe itd..). Można je odnaleźć w liście części pod pozycją gdzie są zainstalowane lub pod pozycją W prawym górnym rogu każdego rysunku widnieje numer seryjny wskazujący początek produkcji danej gamy urządzeń. Niektóre modele mogą posiadać więcej niż jeden rysunek dla podanej kategorii, każdy inny dla róznych numerów seryjnych. 4. Rysunki złożeniowe mogą wymagać dalszych uaktualnień po ich publikacji. Nowe części zostaną dodane do odpowiednich oznaczeń numerycznych rysunku. Oznaczenie kodowe modyfikacji rysunku zawarte jest w ostatnich 4 cyfrach numeru seryjnego przedstawionego w prawym górnym rogu rysunku. 5. Lista części odnosząca się do danego rysunku zawiera spis części tylko dla wybranego modelu; dostępne są dodatkowe informacje dla każdej części. REF. Numer referencyjny do tabeli; SUBSTUTUT: lista części które zastępują dany kod zachowując takie same charakterystyki funkcjonalne KOD HANDLOWY: lista wariantów modelu (pokazana w nazwie modelu) gdzie dana część jest zastosowana; UWAGA: kod informacji potrzebny do interwencji, prześledź zmiany aby poprawnie ustalić kod części 6. Niektóre notatki techniczne są ogólne dla danej sekcji, zatem nie mogą być związane tylko konkretnej części. Aby poruszać się w dokumentacjach modelu sprawnie, pomocne jest czytanie notatek i monitorowanie uaktualnień dokumentacji. 7. Okładka dokumentacji technicznej przedstawia model sprzętu oraz jego kod handlowy. mod.baan34vp page 2

3 51520P0 rysunki mod.baan34vp page 3

4 51520P0 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 000 C instrukcja obsługi baan33v (it-gb- 000 C instrukcja obsługi baan34vp (pl- 001 C panel ster. pw (evolution) 596x C sworzeń zawiasu górnego m8x3 003 C zawias górny(m8) praw.-lew. 004 C pokrycie pw 74x20 ażurowe 005 C pokrycie 74x20 panel. szafa polar- 006 C profil polar-w tył/prowadn. szkło 007 C taca szklana 472x328x4 rohs 008 C profil polar-w przód szkło (l.505) 008 C profil / prowadnice polar-w przód 009 C section play zone w.412 polar-w C wspornik l play zone polar white n3010b C wspornik p play zone polar white n3010b C taca play zone błękit. 458x306 n3010b C x C taca szklana 472x328x4 play zone 016 C profil polar-w tył/szkło (l.502) 016 C profil zamknięcia powietrza 017 C taca szklana 478x328x4chiller-ind 018 C profil polarw przód szkło 019 C pokrywa chiller 020 C x C chiller box drawer (240x273x100) n2511b C chiller box drawer (240x273x100) n2511b C x C szkło pokrywy poj. na 022 C profil/element szklany przedziału 023 C skrobak do lodu (730412) 024 C pojemnik na warzywa biał. lxh 025 C x C panel pojemnik na warzywa n2511b C panel pojemnik na warzywa n2511b C x C pojemnik na lód (lxh) 372x70 n2511b C pojemnik na lód (lxh) 372x70 n2511b C x C front pojemn.(430x197) easy ice n2511b C front pojemn.(430x197) easy ice n2511b C pojemnik górny polarw (lxp mod.baan34vp page 4

5 51520P0 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 029 C x C front pojemn.(430x240) easy ice n2511b C front pojemn.(430x240) easy ice n2511b C pojemnik środkowy polarw lxp 031 C x C front pojemn.(430x197) easy ice n2511b C front pojemn.(430x197) easy ice n2511b C pojemnik dolny polarwh (lxp 033 C dren polarwhite 118x30 (cok. n3012e C cokół polar-white indesit (bez- n3012e C cokół polar white indesit3 kit n3012e C base cap 58x18x4mm polar white 036 C nóżka regulowana d.17,7x37,5 037 C zawias dolny (m6) praw.-lew. 038 C sworzeń zawiasu m6x23 n2510j C lower hinge fixing plate (30x40) C zatyczka spustowa biał. d.10,5 041 C nakładka na otwór polarwhite 042 C x C zawias środkowy polar white C zawias środkowy zama 043 C rura spustowa kondensatu 044 C skrobak do chłodziarki mod.baan34vp page 5

6 51521g0 rysunki mod.baan34vp page 6

7 51521g0 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 001 C pokrycie pw 66x27 wsp.drzwi 002 C drzwiczki poj. na jaja błękit. n2511b C pojemnik na jajka lxh n2511b C x C półeczka środk.lxh 470x64x113 n2511b C półeczka środk.lxh 470x64x113 n2511b C x C półeczka środk.lxh 470x64x113 n2511b C półeczka środk.lxh 470x64x113 n2511b C x C pojemnik na jajka:6 szt.biały n3012b C profil pojemnika na butelki n2512d C x C półka na butelki n2511b C półka na butelki 473x104x135 n2511b C x C tulejka zamykanie drzwi lew C x C tulejka zamykanie drzwi praw C door stop bush lh - polar white 008 C door stop bush rh white 008 C auto locking right-pw 008 C x C upper door lock left pw 008 C auto locking right-neutro 008 C auto locking left-neutral 009 C x C drzwi zamraż.indesit polarwh 010 C uszczelnienie drzwiczek polar 011 C zatyczka polarwh (busolka h C tulejka biała 4x15 mm 013 C drzwi chłodz.ind.pw 592x C uszczelnienie drzwiczek pw 015 C x C tabliczka z nazwą chromow. 016 C p. st. drzwi-a+class pw 017 C indicator light polarwh (indesit- 018 C wyłącznik magnet. 15x10x5 mod.baan34vp page 7

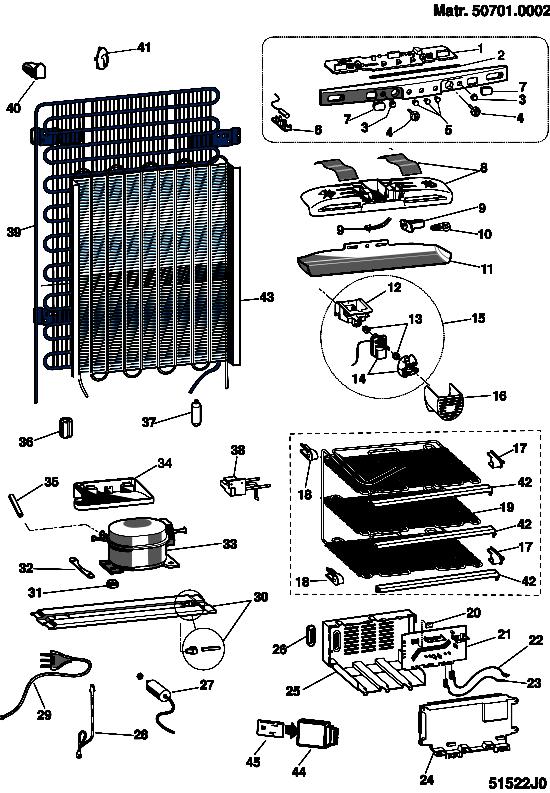

8 51522J0 ( ) rysunki mod.baan34vp page 8

9 51522J0 ( ) Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 001 C x C schemat diody led digit(evo) C schemat diody led C sponge(350x8x8) C osłona przycisku polar white C control knob thermostat - polar C x C szkiełko kontrolki C zamocowanie sondy 'c238' C lens display (evolution) C lamp reflector h50mmx50mt.x C oprawka lampy (light xtra) C oprawka żarówki(vossloh)250v C okablowanie lampy-amp mod.baan34vp page 9

10 51522J0 ( ) Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 010 C żarówka v/15w (e14) C plafoniera (max 15w) kolor C x C wspornik silnik. wentylator C guma silniczka wentylow.re'no C motowentyl.c09r v C x C wspornik silnik. wentylator-pow C pokrywa silniczek turbocooling C zamocowanie praw. parnika'c138 n C zamocowanie lew. parnika'c138 n C parow.cong.kondensator C eeprom comby2005 sw 021 C x C karta zasilania strip bez eeprom C x C karta zasilania strip bez eeprom C okablowanie compressor mod.baan34vp page 10

11 51522J0 ( ) Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 023 C okablowanie elektrozawór ev C karta zasilania obsada C pokrywa karta zasilania obsada C zatyczka serial C x C kondensator roboczy 3mf C x C kondensator roboczy 4mf (8mm) 027 C kondensator roboczy 4mf (8mm) 029 C kabel zasil.3x0,75 eu mm C listwa poprz. sprężarki 586x C roller bolt 030 C wheel 031 C guma amortyzatora 'embraco em C x C fixing plate - compressor (750908) C x C kompraw. hyk95aa / C x C kompresortwb1370mjs C zbiorn.skropl. 209x175x mod.baan34vp page 11

12 51522J0 ( ) Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 034 C gąbka przyklej. nf/electronici- 034 C gąbka przyklej. 30x60x3 035 C rura doprowadzająca de.5,8x C rura lokring z zaworem (6 nfmssv) C rura lokring z zaworem (6 nfmssv) C x C filtr tł.12 (d.4,8/d.3,2 mm) gaz C x C filtr tł.10(d.3,2/4,9)r C x C electrov.3-way bitron / C electrov.3-way bitron220v r C elektroz.3-dr. bitron 220v rohs C kondensator 576x1200x48 (r600) C spacer - condenser C przekładka kondensator l=56mm 041 C stop mains supply cable C profil białyl=443,5 mm n n C kondensator 586x1000x44 (r600) 044 C x C smart reader for card 8kb 045 C card comby2005 sw 099 C sonda łącznik 6-dr.(amp) kit mod.baan34vp page 12

13 51522J0 ( ) Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 099 C okablowanie base (ban33-ban34) C okablowanie base inarca entry mod.baan34vp page 13

14 51522J0A ( ) rysunki mod.baan34vp page 14

15 51522J0A ( ) części Lista Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 001 C schemat diody led 001 C control module entry segment C sponge(350x8x8) 003 C osłona przycisku polar white 004 C control knob thermostat - polar 005 C x C szkiełko kontrolki 006 C zamocowanie sondy 'c238' 007 C lens display (evolution) 008 C lamp reflector h50mmx50mt.x 008 C oprawka lampy (light xtra) 009 C oprawka żarówki(vossloh)250v 009 C okablowanie lampy-amp 010 C żarówka v/15w (e14) 011 C plafoniera (max 15w) kolor C wspornik motowentyl. new air 013 C guma silniczka wentylow.re'no- 014 C motowentyl. 220v 3,5w 015 C wspornik silnik. wentylator- 016 C x C pokrywa silniczek indesit 017 C profil białyl=443,5 mm 018 C parow.cong.kondensator 020 C x C karta zasilania strip bez eeprom 021 C okablowanie compressor 022 C okablowanie elektrozawór ev1 023 C karta zasilania obsada 024 C pokrywa karta zasilania obsada 025 C zatyczka serial 026 C x C kondensator roboczy 3mf C x C kondensator roboczy 4mf (8mm) 026 C kondensator roboczy 4mf (8mm) 028 C kabel zasil.3x0,75 eu mm C listwa poprz. sprężarki 586x C roller bolt mod.baan34vp page 15

16 51522J0A ( ) części Lista Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 029 C wheel 030 C x C kompraw. hyk95aa / C x C kompresortwb1370mjs C x C compre.hmk95aa / C kompr.htk95aa / C x C fixing plate - compressor (750908) 031 C guma amortyzatora 'embraco em- 033 C rura lokring z zaworem (6 nfmssv) 034 C zbiorn.skropl. 209x175x C gąbka przyklej. nf/electronici- 034 C gąbka przyklej. 30x60x3 035 C elektroz.3-dr. bitron 220v rohs 036 C x C filtr tł.10(d.3,2/4,9)r C kondensator 576x1200x48 (r600) C spacer - condenser C przekładka kondensator l=56mm C stop mains supply cable 040 C kondensator 586x1000x44 (r600) C x C smart reader for card 8kb 042 C card comby2005 sw 042 C card mbl1821cv sw C hardware key adaptor C sonda łącznik 6-dr.(amp) kit 099 C okablowanie base (ban33-ban34) 099 C okablowanie base inarca entry mod.baan34vp page 16

17 Notatki n : Doors / weather stripping combined fridges / freezers Indesit/2000 Melano and Setubal With the exception of the model R45, width 700 mm produced in Turkey (Manisa), on all the combined fridge and freezer models in the Indesit (range 2000), width 600 mm produced in Italy (Melano) and in Portugal (Setubal), Poland (Lodowek) the doors handled as replacement are without weather stripping because this is no longer blocked between door and counter-door. The weather stripping has a new profile and is located in the housing resulting along the external perimeter of the counter-door, where it is threaded through by simple hand pressure. To remove the weather stripping it will suffice to unthread it from its housing without any other operation. Therefore in case of replacement of the door the weather stripping may be recovered from the existing door, however the weather strips are handled singularly as a spare part. n : Nowe mocowanie parownika w chłodziarko-zamrażarkach statycznych (gama-05)szer Od miesiąca sierpnia-05 (nr seryjny ) parownik zamrażarki jest mocowany do sprzętu profilem plastikowym. W ściance sprzętu wykonano gniazda na osadzenie tego profilu, który jest montowany czołowo na każdej płycie parownika. (patrz zdjęcie N rys1- rys2 - rys3) Profilu nie można montować w modelach sprzed zmiany, dlatego trzeba nadal montować wspornik prawy i lewy (patrz zdjęcie N rys4) Nowe części = PROFIL BIAŁY L=443,5 MM Części wymienione = MOCOWANIE PRAWE PAROWNIKA = MOCOWANIE LEWE PAROWNIKA mod.baan34vp page 17

18 mod.baan34vp page 18

19 n : Nowe mocowanie parownika w chłodziarko-zamrażarkach statycznych (gama-05)szer Od miesiąca sierpnia-05 (nr seryjny ) parownik zamrażarki jest mocowany do sprzętu profilem plastikowym. W ściance sprzętu wykonano gniazda na osadzenie tego profilu, który jest montowany czołowo na każdej płycie parownika. mod.baan34vp page 19

20 (patrz zdjęcie N rys1- rys2 - rys3) Profilu nie można montować w modelach sprzed zmiany, dlatego trzeba nadal montować wspornik prawy i lewy (patrz zdjęcie N rys4) Nowe części = PROFIL BIAŁY L=443,5 MM Części wymienione = MOCOWANIE PRAWE PAROWNIKA = MOCOWANIE LEWE PAROWNIKA mod.baan34vp page 20

21 n2510j00: WYMIANA PINU DOLNEGO ZAWIASU W celu poprawienia montażu oraz uniknięcia przypadkowego odkręcania pina dolnego zawiasu czego konsekwencja mogło być wypadanie drzwi, oryginalny pin został zastąpiony przez inny dłuższy. mod.baan34vp page 21

22 W międzyczasie pin ten był już zmieniany a tak wygląda historia jego zmian: C (13.5mm) --> C (21mm) --> C (23mm) Z powodów jakościowych, obecnie dostępny jest tylko ten ostatni C (23mm). n2511b02: WYELIMINOWANIE POKRYWY GÓRNEJ PÓŁKI NA DRZWIACH W produkowanych wyeliminowano pokrywę górnej półki na drzwiach. Górna półka jest teraz taka sama jak półka środkowa. n2512d01: BOTTLE HOLDER ELIMINATION BOTTLE HOLDER HAS BEEN ELIMINATED FROM PRODUCTION mod.baan34vp page 22

23 n3010b02: USUNIĘCIE PLAYZONE Półka Playzone została usunięta z produkcji w fabrykach w Manisie i Łodzi i została zastąpiona normalną półką występującą już w powyższych modelach. Ta część zamienna nie będzie już dostępna w magazynie po wykończeniu zapasów magazynowych. Ta modyfikacja zmienia również nazwę modelu produktu bez zmiany jego kodu handlowego, w następujący sposób: MANISA (81) 31700BA35FNFP --> BA35FNF 32234BA35FNFPS --> BA35FNFS 32234BA35FNFPSNEW --> BA35FNFSNEW 32235BEAA35P --> BEAA BEAA35P.1 --> BEAA BEAA35PGF --> BEAA35GF 32242TEAA5PS --> TEAA5S 32243TEAA5P --> TEAA T5FNFP(GR) --> T5FNF(GR) 33773BA35FNFP(GR) --> BA35FNF(GR) 46089TEAAN5PS --> TEAAN5S LODZ (34) 34686BAAN13PX --> BAAN13X 39991TAN14NFP --> TAN14NF 39996TAN14NFPS --> TAN14NFS 40172BAN33NFPX --> BAN33NFX 40175BAN33NFP --> BAN33NF 40176BAN33NFPS --> BAN33NFS 40177BAN34NFP --> BAN34NF 40179BAN34NFPX --> BAN34NFX 40181BAN34NFPS --> BAN34NFS 40967BAAN33VPS --> BAAN33VS 50904BAAN33NFPS --> BAAN33NFS 51060BAAN33NFP --> BAAN33NF 51061BAAN34NFPS --> BAAN34NFS 53052TAN14NFP(AG) --> TAN14NF(AG) n3012b00: EGGS HOLDER ELIMINATED n3012e00: KICKPLATE+DRAIN ELIMINATION mod.baan34vp page 23

24 Kickplate+drain has been repalced by the version without drain hole. mod.baan34vp page 24
