1 typ modelu: 4DXHA Kod handlowy: F054162

2 Informacje Główne Przewodnik Dokumentacji Technicznej Możesz tutaj odnaleźć podstawowe informacje ułatwiające korzystanie z dokumentacji technicznej 1. Modele tej samej gamy posiadają wspólne rysunki, które przedstawiają najbogatszy zestaw części; generalnie wybrany model niekoniecznie posiadać będzie w spisie częsci wszystkie pozycje przedstawione na rysunku 2. Niektóre części nie mogą być przedstawione bezpośrednio na rysunku (instrukcje użytkownika, zestawy montażowe itd..). Można je odnaleźć w liście części pod pozycją gdzie są zainstalowane lub pod pozycją W prawym górnym rogu każdego rysunku widnieje numer seryjny wskazujący początek produkcji danej gamy urządzeń. Niektóre modele mogą posiadać więcej niż jeden rysunek dla podanej kategorii, każdy inny dla róznych numerów seryjnych. 4. Rysunki złożeniowe mogą wymagać dalszych uaktualnień po ich publikacji. Nowe części zostaną dodane do odpowiednich oznaczeń numerycznych rysunku. Oznaczenie kodowe modyfikacji rysunku zawarte jest w ostatnich 4 cyfrach numeru seryjnego przedstawionego w prawym górnym rogu rysunku. 5. Lista części odnosząca się do danego rysunku zawiera spis części tylko dla wybranego modelu; dostępne są dodatkowe informacje dla każdej części. REF. Numer referencyjny do tabeli; SUBSTUTUT: lista części które zastępują dany kod zachowując takie same charakterystyki funkcjonalne KOD HANDLOWY: lista wariantów modelu (pokazana w nazwie modelu) gdzie dana część jest zastosowana; UWAGA: kod informacji potrzebny do interwencji, prześledź zmiany aby poprawnie ustalić kod części 6. Niektóre notatki techniczne są ogólne dla danej sekcji, zatem nie mogą być związane tylko konkretnej części. Aby poruszać się w dokumentacjach modelu sprawnie, pomocne jest czytanie notatek i monitorowanie uaktualnień dokumentacji. 7. Okładka dokumentacji technicznej przedstawia model sprzętu oraz jego kod handlowy. mod.4dxha page 2

3 rysunki mod.4dxha page 3

4 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 000 C naklejka eco tech 001 C schemat diody led ar5 base (4vie) 001 C power module (not programmed) 001 C okablowanie zupelny 002 C sponge(350x5x5) 003 C panel ster. 4d inox sitodruk 003 C panel ster. sitodruk inox met. 004 C x C sworzeń zawiasu górnego "r45" 005 C upper hinge (m8) lh cromed 005 C zawias górny(m8) prawy 006 C x C osłona zawiasu górna prawy 4d 006 C osłona zawiasu górna prawy 4d 007 C pokrętło trymera inox 008 C szkiełko kontrolki (d.est 009 C osłona przycisku inox 010 C szkiełko kontrolki d.int. 8,2x9,3 011 C osłona zawiasu górna lewy 4d 012 C wine rack l= C crisper cover (590x310x4) 014 C profil pokrywy pojemn. na 014 C przekładka humidity control 014 C filtr (33x21mm) 015 C pojemnik na warzywa prawy 016 C pojemnik na warzywa lewy 018 C pojemn. na lód 019 C sprężyna pojemn. na lód 020 C pokrętło pojemn. na lód 021 C ramka na pojemnik na lód 022 C ice tray 4d transparent 023 C wspornik pojemnika na lód prawy 024 C wspornik pojemnika na lód lewy 025 C pojemnik pojemnik górny pw 4d 026 C pojemnik pojemnik dolny 027 C x C pojemnik pojemnik dolny 027 C pojemnik pojemnik dolny mod.4dxha page 4

5 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 028 C cokół big70 inox ze spustem 029 C zatyczka cokół big70 inox 72x C foot - adjustable m8-silver 031 C x C zawias dolny lewy 4d inox 032 C adjustable foot assy. argento right 033 C complete right runner for low 034 C complete left runner for low 035 C complete right runner for low 035 C right upper drawer longeron 4d n3008g C complete left runner for low 036 C left upper drawer longeron 4d n3008g C zawias środkowy prawy 4d inox 038 C zawias środkowy lewy 4d inox 040 C kratka powrót powietrza 041 C filtr fridge 445x445x10 mm 042 C półka szklana 589x403x7 4d 043 C central profile runner 4d 045 C pokrywa przezroczysty 184x C sensor wyłącznik magnet. 049 C wspornik sondy 099 C x C wskaźnik temperatury mod.4dxha page 5

6 rysunki mod.4dxha page 6

7 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 001 C pokrycie inox lewy wsp.drzwi 002 C półeczka na drzwiach 200x47x C fridge door can rack grill 004 C półka na butelki 200x110x96 4d 005 C central profile 4d 006 C pojemnik górny inox 4d 696x C pojemnik dolny inox 4d 696x C uchwyt aluminiowa freezer460x C handle fixing plate - freezer C sworzeń uchwytu 4d 009 C śruba sf m5x20 wn 1343 zn 010 C uszczelnienie pojemnik dolny 4d 011 C right drawer longeron 4d 012 C left drawer longeron 4d 013 C uszczelnienie pojemnik górny 4d 014 C left upper drawer longeron 4d n3008g C left drawer longeron 4d 015 C right upper drawer longeron 4d n3008g C right drawer longeron 4d 016 C seal fridge door 4d left pw 017 C fridge door 4d left inox 293x C seal fridge door 4d right pw 019 C fridge door 4d right inox 020 C x C logo hotpoint/ariston 020 C logo quadrio 100x17x C pokrycie inox prawy wsp.drzwi 022 C zatyczka wyłącznik magnet 4d 023 C wyłącznik magnet. 15x10x5 024 C egg tray (holds 6 eggs) 025 C półka 310x62x61 4d 026 C butter box 027 C półka na butelki 310x110x96 4d 028 C x C nakładka otwór uchwyt d= x C C x C uchwyt aluminiowa chłodziarki mod.4dxha page 7

8 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 028 C handle fixing plate - fridge C nakładka otwór uchwyt d= C uchwyt aluminiowa chłodziarki 029 C tulejka biała 7x21,5 mm 030 C tulejka gór. zamykanie drzwi 031 C tulejka gór. zamykanie drzwi lew 032 C śruba m4x20 - torx t C podkładka mocowania uchwyt mod.4dxha page 8

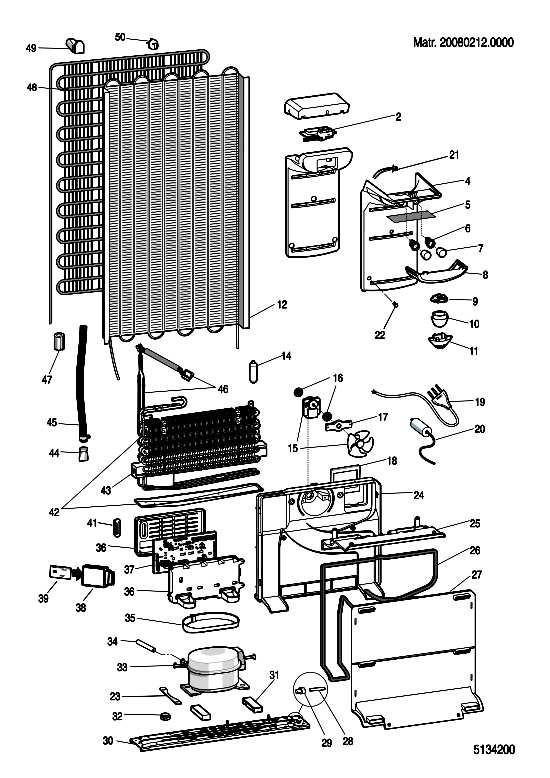

9 rysunki mod.4dxha page 9

10 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 002 C eletronic damper thermostat on off 004 C x C obsada multiflow 4d n3012b C obsada multiflow 4d new n3012b C light deflection folio (80x100x0,1) 006 C lamp socket 007 C lamp bulb 10w (e14) 007 C lamp bulb 25w (e14) C plafoniera 4d 012 C kondensator c C hak zamocowanie rury 014 C x C filtr tł.12 (d.1,95/d.4mm) gaz. 015 C x C motowentyl. 220/240v 6w 1 x C C motowentyl. 220/240v 4.3w 015 C x C motowentyl. 220/240v 2.65w 016 C guma silniczka wentylow.re'no- 017 C wspornik silnik. 018 C adhesive sponge seal (9x30x6) 019 C kabel zas.gięt.gum. filt fship 020 C kondensator roboczy (quick fit) C x C kondensator roboczy 2 mf (m8) C fridge wiring-amp lamp bulb 021 C thermostop+wiring-amp lamp bulb n3010d C x C screw cover plastic 023 C fixing plate - compressor 024 C inner plastic for divider 4d 024 C gąbka przyklej.(210x490) 024 C gąbka przyklej.(84x39) 026 C separator sponge seal 4d 6x9x C fondello freezer 4d 028 C x C rear wheel pin mod.4dxha page 10

11 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 029 C kółko (450) r : 1pw 030 C compressor basement 700/ C x C rubber for compressor danf. n2510b C płytka zaciskowa 033 C x C compre.nlx11kk /50 1/ C x C compr. emc80clt 220/50 1/ C rura doprowadzająca de.5,8x C rura lokring z zaworem (6 nfmssv) 035 C evaporating tray danfoss C evaporating tray danfoss emc C karta zasilania obsada 037 C x C karta zasilania full bez 037 C okablowanie zupelny 037 C okablowanie zupelny 038 C x C serial cable for the low end 038 C x C smart reader for card 8kb 038 C hardware key adaptor 039 C card 8k 4d entry segment 039 C card sw d full ag 039 C card 8k 4d entrysegment 041 C zatyczka serial 042 C x C parownik zamrażalnik zespolony 1 x C C parownik zamrażalnik zespolony 042 C parownik zamrażalnik zespolony 043 C evaporator sponge seal (41x60x C flap valve drain membrane mod.4dxha page 11

12 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 046 C terminal cover evap 046 C x C opornik z termobezpiecznikiem 1 x C C opornik z termobezpiecznikiem 046 C opornik z termobezpiecznikiem 049 C x C spacer C spacer - condenser 56x C strap 240 mod.4dxha page 12

13 Notatki n2510b00: GUMOWY ODBÓJ SPRĘŻARKI Od lutego 2010 zmieniono gumowy odbój sprężarki z kodu C na C Zmiana nie dotyczy produktów z kompresorem JIAXIPERA podzielonych na 2 grupy: Jednodrzwiowe (SD) / Dwudrzwiowe (DD) lub inne. W nich odboje występują pod kodami: SD/DD NOT SD/DD C > C C > C n3008g00: MONTAZ PROWADNIC - LONGERON GORNE PROWADNICE ZAMRAZARKI "QUADRIO" Obie (prawa i lewa) prowadnice gornej szuflady zamrazarki sa zintegrowane (trwale polaczone) z uchwytem mocujacym drzwi frontowe szuflady. Zestaw ten jest nierozkladalny i sklada sie z prowadnicy mocujacej (do komory zamrazarki), prowadnicy ruchomej wewnetrznej i wspornika do mocowania drzwi, ktory jest polaczony trwale z prowadnica wewnetrzna za pomoca nitow. Z tego powodu dostepne beda 2 rozne zestawy prowadnica-wspornik: na prawa strone C i na lewa strone C n3010d02: THERMOSTOP+WIRING-AMP LAMP BULB QUADRIO Począwszy od S/N nastąpiła zmiana parametrów działania termostatu lampy I z tego powodu również plik z oprogramowaniem został lekko zmieniony. W magazynie części zamiennych stary zapas termostatów został usunięty I tylko nowa część o kodzie C będzie dostępna. Dlatego też za każdym razem w urządzeniach o numerze seryjnym starszym niż 00228, przy wymianie termostatu należy również przeprogramować moduł główny. mod.4dxha page 13

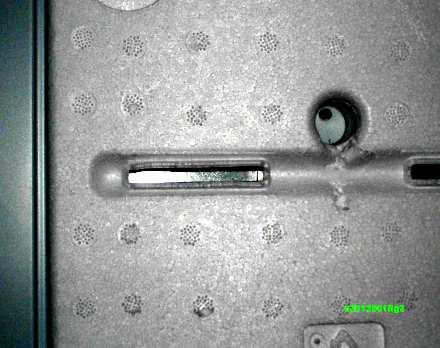

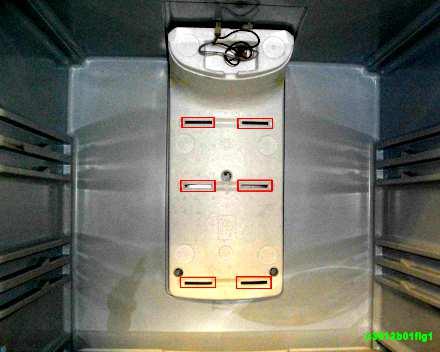

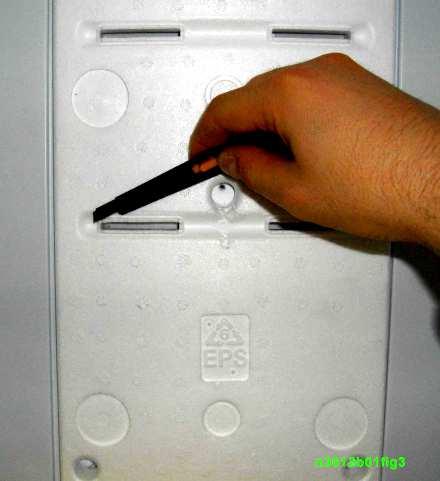

14 n3012b01: SUBSTITUTION MULTIFLOW COVER Starting from S/N multiflow insulating and its cover has been modified: vents has been removed(n3012b01fig1-n3012b01fig2) and fissures on cover has been reduced. Spare parts warehouse will manage only modified components so, to make assistance on pre-modification products, it will be necessary to cut with a cutter the final part of the vent(n3012b01fig3) on multiflow insulating and apply new cover. mod.4dxha page 14

15 mod.4dxha page 15

16 Schematy elektryczne i linki Cod mod.4dxha page 16

17 Legenda Legenda: mod.4dxha page 17

18 Schematy elektryczne i linki Cod. SE mod.4dxha page 18

19 Legenda Legenda: SE mod.4dxha page 19

20 Schematy elektryczne i linki Cod. SE mod.4dxha page 20

21 Legenda Legenda: SE mod.4dxha page 21
