1 typ modelu: AQXL105EX Kod handlowy: 39557

2 Informacje Główne Przewodnik Dokumentacji Technicznej Możesz tutaj odnaleźć podstawowe informacje ułatwiające korzystanie z dokumentacji technicznej 1. Modele tej samej gamy posiadają wspólne rysunki, które przedstawiają najbogatszy zestaw części; generalnie wybrany model niekoniecznie posiadać będzie w spisie częsci wszystkie pozycje przedstawione na rysunku 2. Niektóre części nie mogą być przedstawione bezpośrednio na rysunku (instrukcje użytkownika, zestawy montażowe itd..). Można je odnaleźć w liście części pod pozycją gdzie są zainstalowane lub pod pozycją W prawym górnym rogu każdego rysunku widnieje numer seryjny wskazujący początek produkcji danej gamy urządzeń. Niektóre modele mogą posiadać więcej niż jeden rysunek dla podanej kategorii, każdy inny dla róznych numerów seryjnych. 4. Rysunki złożeniowe mogą wymagać dalszych uaktualnień po ich publikacji. Nowe części zostaną dodane do odpowiednich oznaczeń numerycznych rysunku. Oznaczenie kodowe modyfikacji rysunku zawarte jest w ostatnich 4 cyfrach numeru seryjnego przedstawionego w prawym górnym rogu rysunku. 5. Lista części odnosząca się do danego rysunku zawiera spis części tylko dla wybranego modelu; dostępne są dodatkowe informacje dla każdej części. REF. Numer referencyjny do tabeli; SUBSTUTUT: lista części które zastępują dany kod zachowując takie same charakterystyki funkcjonalne KOD HANDLOWY: lista wariantów modelu (pokazana w nazwie modelu) gdzie dana część jest zastosowana; UWAGA: kod informacji potrzebny do interwencji, prześledź zmiany aby poprawnie ustalić kod części 6. Niektóre notatki techniczne są ogólne dla danej sekcji, zatem nie mogą być związane tylko konkretnej części. Aby poruszać się w dokumentacjach modelu sprawnie, pomocne jest czytanie notatek i monitorowanie uaktualnień dokumentacji. 7. Okładka dokumentacji technicznej przedstawia model sprzętu oraz jego kod handlowy. mod.aqxl105ex page 2

3 rysunki mod.aqxl105ex page 3

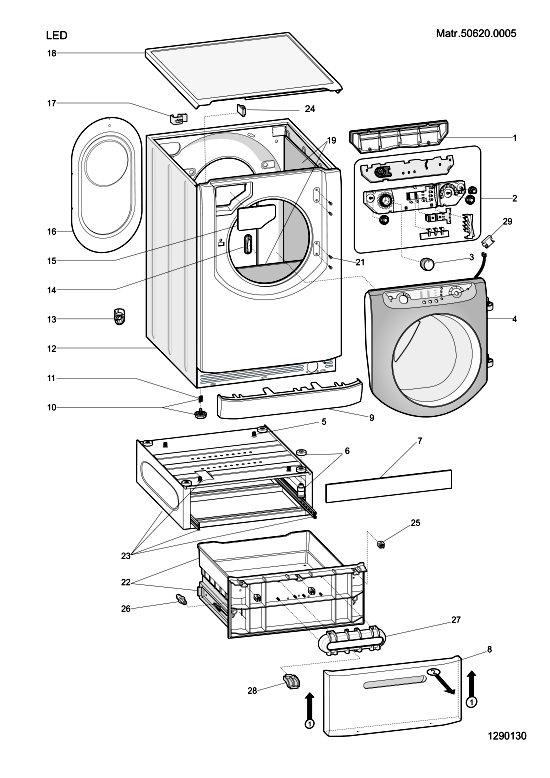

4 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 000 C x C kit lock tub l=105 evo2 000 C worek na kołdry pikowane, firany 000 C kit lock pachaging tub l=130 evo2 000 C instrukcja obsługi gb-fr-pt-ru-pl 000 C quick reference aqualtis pt 000 C quick reference aqualtis fr 000 C quick reference aqualtis uk 001 C pokrywa przyciski white aqua 002 C zespół moduł wyświetl. led 52l aq 003 C pokrętło komponentów led digit 004 C x C drzwiczki kompl. aqxl-eu 009 C cokół biały 'lvb2000' 010 C nóżka regulowana m8 h = 2,3 cm 011 C foot spring (11x8.5mm) 012 C mebel zest. biał pw 52 l 013 C kołnierz rury spustowej'ab636tx' 014 C zatyczka pom. hardware 015 C uchwyt zbiornika 016 C płyta tylna biała z fazką pw 017 C ogranicznik kabla 'ab636tx' 017 C drain hose holder 017 C cable clamp hose 018 C góra biał. 59,5 x 52,1 cm 021 C śruba zawiasu 5 x 14 tmt 024 C cable clamp hose 029 C łącznik 5-draqx-et-bs mod.aqxl105ex page 4

5 rysunki mod.aqxl105ex page 5

6 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 001 C śruba montażowa 003 C przeciwwaga górna vpl evo2 004 C wspornik sprężyna zbiornika 005 C sprężyna zbiornika zest. 006 C zespół zbiornika plast. 52l h= C pierścień napinający tylny 008 C uszczelnienie drzwiczek aqualtis 009 C pierścień przedni 010 C przeciwwaga przednia vpl 9,4kg 011 C ball oko evo ii 013 C mieszek odpowietrz. 014 C x C zacisk klucza do rur lato pompa 015 C zacisk 016 C zacisk klucza do rur 019 C uszczelnienie mieszków oko 020 C ekspander 021 C nakrętka obr.-ruch. m6x22x1,5 022 C amortyzator 100 n. 023 C mieszek poboru deterg. 024 C x C koło pasowe napędzane d= C śruba m8x23 torx tefl rohs 026 C pas elastyczny 1194 j6 027 C sprężyna zbiornika zest. 028 C ubijak wyjmowany bębna C x C śruba montażowa mod.aqxl105ex page 6

7 rysunki mod.aqxl105ex page 7

8 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 001 C self-scraping screw 3,5x8 002 C kabel zasil.3x1 schuko 1,5m+filtr 003 C wspornik rury spustowej spiraln. 004 C rura spustowa pralko-suszarki 005 C pokrywa lej 52 lt 007 C presostat 1l zabezp.przed 008 C zacisk 009 C pipe pressostat l= C screw locking motor/tub 014 C silnik kolektora zestaw 1000g.p C x C szczotk. kompl. eame 6170 a C x C obrotomierz siln.eame 6170 a C pompa spust./obud.filtr C uchwyt filtro askoll/plaset'044998' 016 C uszczelnienie filtra 016 C filtr pompy zestaw 018 C moduł elekt. + eeprom std rohs n4008c C opornik 1700/230 vpl lb 022 C sonda-temperatury ntc elth tl 023 C lej 025 C pojemnik na detergent' indesit' 026 C pokrywa dodatki 029 C rączka otwierania drzwiczek 030 C x C mikroelement opóźniający 030 C mikroelement opóźniający 031 C rura doprowadzająca 1,5m 032 C elektrozawór iwej2wyj 7 l grz. 2,5 033 C uszczelnienie leja'lvb2000' 034 C uszczelnienie rura doprow. 035 C filtr rura doprow. 036 C wspornik ekeltrozaworu C sprężyna aqualtis (sn ) 042 C card aqxl105ex evoii 8kb sw n4008c C x C smart reader for card 8kb 099 C insulated tweezers mod.aqxl105ex page 8

9 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 099 C x C klucz seryjny evoii - lb pc n C serial cable lb2000 evoii - pc mod.aqxl105ex page 9

10 rysunki mod.aqxl105ex page 10

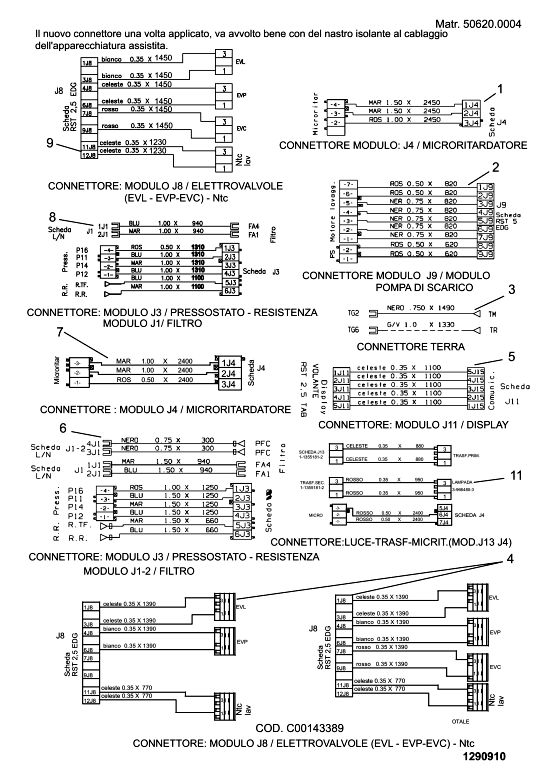

11 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 002 C okablowanie 003 C wiring terra triphase 004 C okablowanie evl + evp - (module 005 C wiring display 006 C okablowanie switch d2 j4 007 C okablowanie switch d2 j4 008 C okablowanie mod.aqxl105ex page 11

12 Notatki n : Power card with welded eeprom From serial number , IDC power card with welded eeprom is used to ensure the perfect connection of all parts, in the Comunanza, Teverola and Brembate factories. To replace the module with welded eeprom, it will be necessary to use the eeprom indicated in the SAT document of the model concerned. To replace the module on a unit with welded eeprom both the SAT module and the eeprom are required, because the latter cannot be reused. n4008c01: Smart Card - LVB/DRYERS Od poczatku kwietnia 2008 magazyny czesci zamiennych wprowadza moduly glowne EVO2 z wlutowana pamieciom eeprom. Moduly te mogą być zaprogramowane tylko przy uzyciu karty SMART lub palmtopa. UWAGA! Moduly glowne przed modyfikacja, posiadające gniazdo na pamiec eeprom, mogą być zaprogramowane poprzez użycie pustego eepromu i programowanie karta SMART lub palmtopem lub poprzez zalozenie fabrycznie programowanej pamieci eeprom. Kody czesci modułow głównych z wlutowanym eepromem/gniazdem eeprom: LVB C C modele z czujnikiem przewodnosci C C modele bez czujnika przewodnosci C C C C C C dla modeli bez blokady kola pasowego C C dla modeli z blokada kola pasowego C C C C C C C C C C C C C C C C mod.aqxl105ex page 12

13 C C DRYERS C C C C Do notatki dolaczona jest lista odpowiednikow laczaca kody pamieci eeprom z kodami kart SMART z tym samym oprogramowaniem. mod.aqxl105ex page 13
