typ modelu: FZ103GP.1IXF/HA Kod handlowy: 53766

Transkrypt

1 typ modelu: FZ103GP.1IXF/HA Kod handlowy: 53766

2 Informacje Główne Przewodnik Dokumentacji Technicznej Możesz tutaj odnaleźć podstawowe informacje ułatwiające korzystanie z dokumentacji technicznej 1. Modele tej samej gamy posiadają wspólne rysunki, które przedstawiają najbogatszy zestaw części; generalnie wybrany model niekoniecznie posiadać będzie w spisie częsci wszystkie pozycje przedstawione na rysunku 2. Niektóre części nie mogą być przedstawione bezpośrednio na rysunku (instrukcje użytkownika, zestawy montażowe itd..). Można je odnaleźć w liście części pod pozycją gdzie są zainstalowane lub pod pozycją W prawym górnym rogu każdego rysunku widnieje numer seryjny wskazujący początek produkcji danej gamy urządzeń. Niektóre modele mogą posiadać więcej niż jeden rysunek dla podanej kategorii, każdy inny dla róznych numerów seryjnych. 4. Rysunki złożeniowe mogą wymagać dalszych uaktualnień po ich publikacji. Nowe części zostaną dodane do odpowiednich oznaczeń numerycznych rysunku. Oznaczenie kodowe modyfikacji rysunku zawarte jest w ostatnich 4 cyfrach numeru seryjnego przedstawionego w prawym górnym rogu rysunku. 5. Lista części odnosząca się do danego rysunku zawiera spis części tylko dla wybranego modelu; dostępne są dodatkowe informacje dla każdej części. REF. Numer referencyjny do tabeli; SUBSTUTUT: lista części które zastępują dany kod zachowując takie same charakterystyki funkcjonalne KOD HANDLOWY: lista wariantów modelu (pokazana w nazwie modelu) gdzie dana część jest zastosowana; UWAGA: kod informacji potrzebny do interwencji, prześledź zmiany aby poprawnie ustalić kod części 6. Niektóre notatki techniczne są ogólne dla danej sekcji, zatem nie mogą być związane tylko konkretnej części. Aby poruszać się w dokumentacjach modelu sprawnie, pomocne jest czytanie notatek i monitorowanie uaktualnień dokumentacji. 7. Okładka dokumentacji technicznej przedstawia model sprzętu oraz jego kod handlowy. mod.fz103gp.1ixf/ha page 2

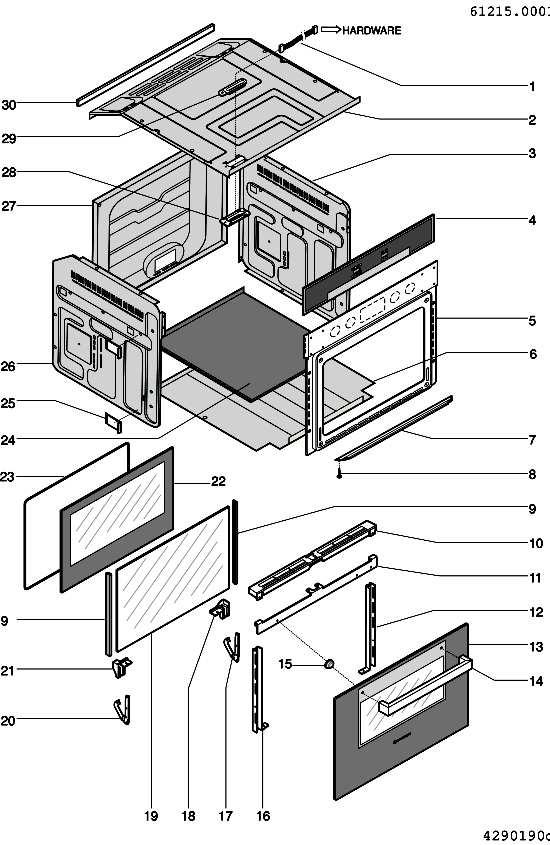

3 d rysunki mod.fz103gp.1ixf/ha page 3

4 d Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 001 C okabl. klucz seryjny hardware 002 C góra piekarnika (hot2005) 003 C side panel right pyro 004 C gasket dashboard diamond/quartz 004 C panel szkło fz103gp.1 ix f 005 C panel emaliow. fq 103 p/f 006 C oven bottom cover 007 C condensation trim - lower door 008 C screw condensation trim - lower 009 C lateral seal full glass pyro 010 C upper heading door experience 011 C plate clamp handle full glass pyro 012 C right door profile full glass pyro 013 C inox oven door glass piro wh 014 C door handle new experience inox 015 C handle spacer 016 C left door profile full glass pyro 017 C hinge for oven door right pyro exp 018 C plugge right attachment hinge 019 C third door glass full glass pyro 020 C hinge for oven door left pyro exp 021 C plugge left attachment hinge oven 022 C inner door glass ilva-fire full glass 023 C uszczelnienie pyro federal mogul 025 C cabinet fixing square 026 C bok lew. ariston 027 C back panel ovens 028 C adaptor housing hardware hot C serial port cover hot C podkładka czarna rozszerzana 099 C screw m5 x 15mm mod.fz103gp.1ixf/ha page 4

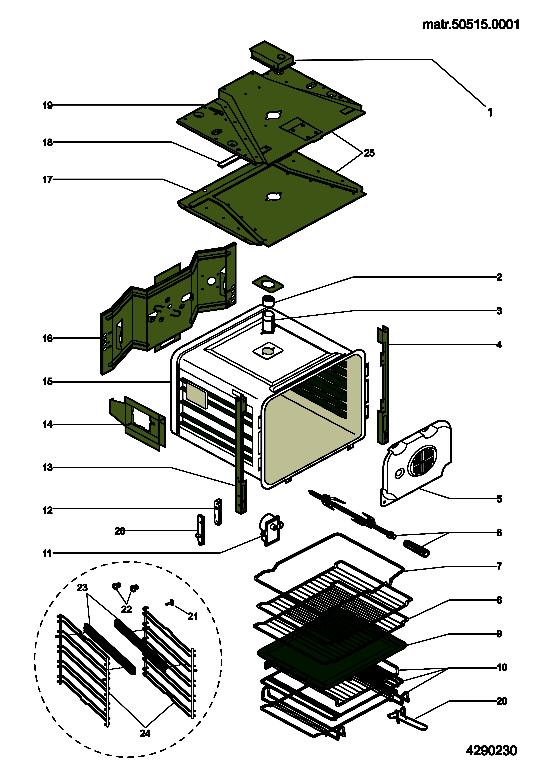

5 rysunki mod.fz103gp.1ixf/ha page 5

6 Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 001 C evac.conduit preassembled rohs 002 C ceramic catalyser pyro 003 C chimney 004 C hinge gas roller supp+roller right 005 C taptite screw 005 C oven back panel piro grey 006 C rożen-wid.-pokrętło f C wspornik rożna 008 C kratka płaska piekarnik 009 C tacka na ociekanie emaliow. grey 011 C motoreduktor rożna 013 C wspornik zawiasu drzwiczek 014 C oven lamp deflector 015 C mulfa pyro peikarników do 016 C listwa poprz. tylna new s C tangential fan seal 025 C ventilation ducting pyro class 026 C attachment hinge oven door full 099 C oven insulation mat pyro 1 lamp 099 C izolacja tyłu piekarnika mod.fz103gp.1ixf/ha page 6

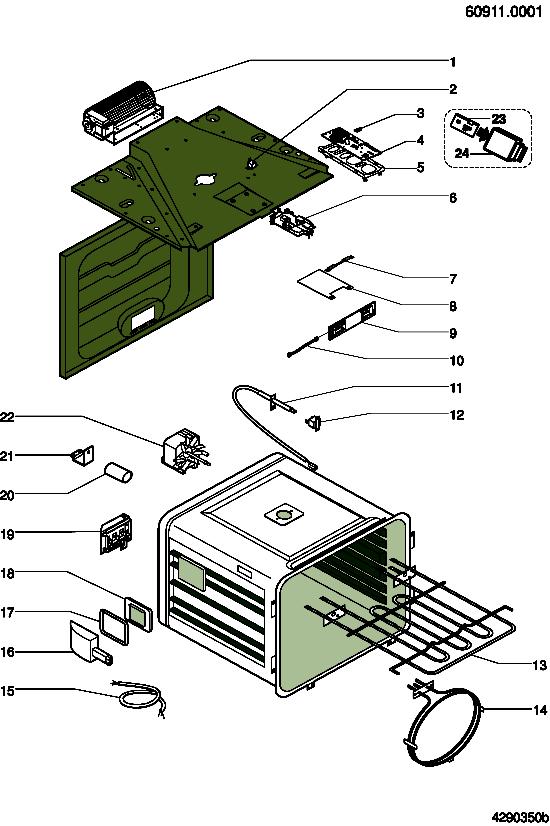

7 b rysunki mod.fz103gp.1ixf/ha page 7

8 b Lista części Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod 001 C wentylator obwodowy pyro 002 C termostat 10a 250v 130 c 004 C x C karta zasilania hot2005 pyro no C karta zasilania hot C bracket for main board hot C blokada drzwi bitron 007 C support locking system bitron 007 C screw 8p x 12,7 tpr nick. 008 C osłona (mylar) 80x C x C karta wyświetl. touch cypress C karta wyświetl. touch cypress C okablowanie display cp.60 e0 011 C sonda temperatury 012 C termostat 16a 250v 250[c 013 C opornik grilla górnego 014 C opornik obwod. 1600w/230v 015 C x C mains supply cable 3x2,5 016 C obsada + żarówka 017 C uszczelnienie lampki 018 C szkło lampki 019 C płytka zaciskowa jednofaz. itw x 020 C filtr tłumiący hot C bracket - interference suppressor 022 C wentylator piekarnika pyro 023 C card 8kb hot2005 sw C card 8kb hot2005 sw C x C smart reader for card 8kb 32kb C self-tapping screw 8px6,35 t1/2t 099 C x C wkręt samogwintujący 8px12,7 mod.fz103gp.1ixf/ha page 8
