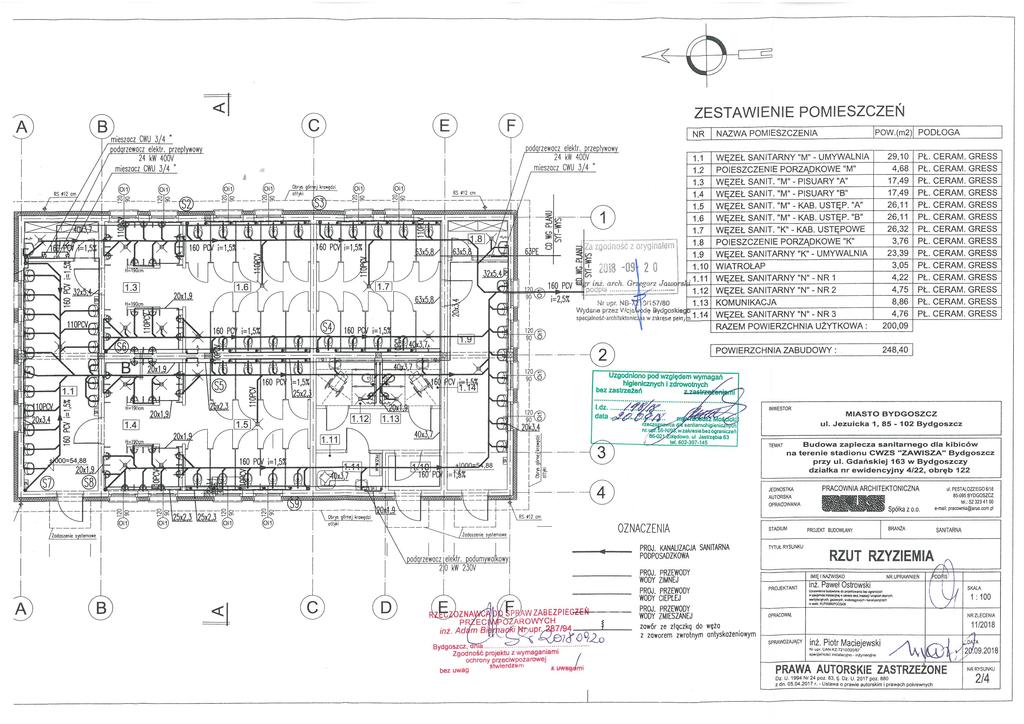

1 Spis zawartości opracowania 1. Strona tytułowa str. 2. Spis zawartości opracowania str. 3. Opis techniczny str. 4. Rys. nr 1 Plan syt-wys str. 5. Rys. nr 2 Rzut przyziemia str. 6. Rys. nr 3 Profil instalacji zewnętrznej wody i KS str. 7. Rys. nr 4 Profil instalacji zewnętrznej KD str. OPIS TECHNICZNY do projektu instalacji wod-kan 1. Podstawa opracowania - podkłady architektoniczne - uzgodnienia z Inwestorem - normy branżowe 2. Zakres opracowania Przedmiotem niniejszego opracowania jest projekt instalacji wewnętrznej i zewnętrznej wod. kan. W zakres opracowania wchodzą: Instalacja wody zimnej socjalnej Instalacja wody ciepłej i wody ciepłej zmieszanej Instalacja kanalizacji sanitarnej Instalacja kanalizacji deszczowej 3. Opis przyjętych rozwiązań projektowych 3.1 Instalacja zewnętrzna wody zimnej W łączenie instalacji wodociągowej nastąpi do istniejącej instalacji zewnętrznej na terenie Inwestora. W łączenie wykonać do istniejącego trójnik dn50, na odejściu zabudować zasuwę

2 odcinającą dn 50 z obudowa i skrzynka uliczną żeliwną np. Hawle, AVG. Przewody wodociągowe na całej projektowanej trasie należy wykonać z rur PE 100, szereg SDR 17, PN10 o połączeniach zgrzewanych wg PN-EN A1: Nad przewodem na wysokości 50 cm nad górną ścianką należy ułożyć taśmę oznaczeniową PVC o szerokości nie mniejszej niż średnica wodociągu koloru niebieskiego oraz oddzielnie drut wskaźnikowy mocowany do rury i wyprowadzony do skrzynki zasuwy oraz do wodomierza. Armaturę należy oznakować przy pomocy tablic wykonanych z tworzywa sztucznego z wytłoczonymi domiarami. W miejscach nienormatywnych zbliżeń rurociągu z istniejącymi sieciami kanalizacyjnymi wodociąg układać w rurach ochronnych. 3.2 Instalacja zewnętrzna kanalizacji sanitarnej Włączenie instalacji kanalizacji sanitarnej nastąpi do istniejącej instalacji zewnętrznej na terenie Inwestora istniejąca studnia KS. W łączenie do istniejącej studni - wykonać otwór wiertnicą dn 300 i osadzić uszczelkę z elastomeru EPDM typ ZW dn 200. Sposób prowadzenia kanalizacji sanitarnej przedstawiono na planie sytuacyjnym i na profilach. Kanały ściekowe grawitacyjne należy wykonać z rur PCV SN8 litych. Uzbrojenie kanałów stanowią studnie przelotowe i połączeniowe i rewizyjne Ø1,0 m betonowe dla kanałów do średnicy Ø 200 m z pierścieniem odciążającym. Studzienki przykryć włazami żeliwnymi klasy D400 wg PN-EN 124 typ 850 o średnicy otworu włazowego 600 mm. Studzienki wyposażyć w stopnie złazowe żeliwne U-160.

3 3.3 Instalacja zewnętrzna kanalizacji deszczowej Włączenie instalacji kanalizacji deszczowej nastąpi do istniejącej instalacji zewnętrznej na terenie Inwestora istniejąca studnia KD. W łączenie do istniejącej studni - wykonać otwór wiertnicą dn 250 i osadzić uszczelkę z elastomeru EPDM typ ZW dn 160. Sposób prowadzenia kanalizacji sanitarnej przedstawiono na planie sytuacyjnym i na profilach. Kanały ściekowe grawitacyjne należy wykonać z rur PCV SN8 litych. Uzbrojenie kanałów stanowią studnie przelotowe i połączeniowe i rewizyjne Ø315 PCV dla kanałów do średnicy Ø 160 z pierścieniem odciążającym. Studzienki przykryć włazami żeliwnymi klasy D Instalacja wody zimnej Wodę zimną do projektowanego budynku projektuje się doprowadzić z projektowanej instalacji zewnętrznej. Wodę projektuje się doprowadzić do przyborów sanitarnych oraz zaworów ze złączką do węża. Przed każdym zaworem ze złączka do węża zainstalować zawór zwrotny antyskażeniowy. Instalacje wody zimnej projektuje się z rur i kształtek wielowarstwowych PP PN10 (S5/SDR11). Przewody układać nad sufitem podwieszanym oraz po wierzchu ścian pod sufitem (w obudowach) i w przestrzeni montażowej ścian oraz w bruzdach pod tynkiem. Jako armaturę odcinającą stosować zawory kulowe. Przewody do wody zimnej (i ciepłej) muszą mieć atest producenta. Baterie czerpalne do umywalek i zlewów przewiduje się naścienne. Typ baterii, stojące czy naścienne, ostatecznie

4 uzgodnić z Inwestorem i odpowiednio wykonać podejścia pod baterie. Po wykonaniu instalacji przewody wody zimnej poddać próbie na ciśnienie w obecności Inspektora Nadzoru (bez armatury) na ciśnienie 1,0 MPa, po czym wykonać izolację przewodów przed wykraplaniem się wody. Grubość izolacji co najmniej 10 mm. Izolacja powinna mieć szczelną powłokę zewnętrzną, żeby para wodna z otaczającego powietrza nie wykraplała się na rurach i powodowała zawilgocenia rur i izolacji. Przejścia przez ściany wykonać w tulejach ochronnych. Zachować odległość przewodów wody od przewodów elektrycznych, co najmniej 0,5m przy prowadzeniu równoległym przewody wody poniżej przewodów elektrycznych. Po wykonaniu instalację przepłukać i poddać dezynfekcji celem uzyskania pozytywnych wyników badań bakteriologicznych wody. Na zaworze czerpalnym zabudować zawór antyskażeniowy typ HA. 3.5 Instalacje wody ciepłej Ciepła woda dla potrzeb obiektu przygotowywana będzie w ogrzewaczach elektrycznych, zaopatrzonych w grupę bezpieczeństwa i funkcję dezynfekcji termicznej. Na zasileniu woda zimną podgrzewaczy zabudować zawór antyskażeniowy typ EA. Woda ciepła doprowadzona zostanie do projektowanych mieszaczy i jako woda ciepła zmieszana doprowadzona do projektowanych umywalek. Zastosowane typy ogrzewaczy: Ogrzewacz przepływowy 24,0kW 400V Ogrzewacz pojemnościowy podumywalkowy V=5l 2,0kW 230V Usytuowanie podgrzewaczy podyktowane jest przede wszystkim względami technologicznymi. Instalację wody ciepłej należy prowadzić obok przewodów wody zimnej.

5 Projektowaną instalację wykonać z rur I kształtek wielowarstwowych do wody ciepłej PP PN20 (S2,5/SDR6) Stabi Al. Przewody wody ciepłej należy izolować cieplnie prefabrykowaną izolacją z pianki poliuretanowej. Próba ciśnienia, płukanie, dezynfekcja i zawory odcinające dla przewodów wody ciepłej jak dla przewodów wody zimnej. 3.6 Odprowadzenie ścieków sanitarnych Ścieki sanitarne z projektowanych przyborów projektuje się odprowadzić do projektowanej instalacji zewnętrznej kanalizacji sanitarnej. Całość instalacji wykonać z następujących materiałów: - część podposadzkową z rur i kształtek kielichowych kanalizacyjnych PCV typ średni - część nadposadzkową z rur i kształtek polipropylenowych ( PP ) kielichowych z uszczelnieniem na uszczelki wargowe Instalację wyposaża się w piony odpowietrzające wyprowadzone nad dach i zakończone rurami wywiewnymi. Wpusty podłogowe dn 100 projektuje się z syfonem i dodatkowym zabezpieczeniem przed nieprzyjemnymi zapachami i robactwem (tz. suchy syfon) np. Multistop firmy Kessel. 4. Warunki wykonania instalacji Instalacje wod-kan wykonać zgodnie z Warunkami technicznym wykonania i odbioru robót budowlano-montażowych tom II instalacje sanitarne i przemysłowe oraz normami PN-92/B i PN-92/B i rozporządzeniem M.I. z dnia r Dz.U. nr 75/ Informacja BIOZ Wskazania dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia.

6 Prace na wysokości Najczęściej występujące zagrożenia przy pracach na wysokości: - niewyposażanie pracowników, stosownie do rodzaju prac wykonywanych na wysokości, w sprzęt chroniący przed upadkiem, - nieużywanie lub nieprawidłowe używanie przez pracowników sprzętu ochronnego, - niewłaściwy stan techniczny urządzeń zabezpieczających, - niska świadomość zagrożenia, - niewłaściwa organizacja pracy, - brak systemu zarządzania bezpieczeństwem pracy w firmie Prace na rusztowaniach budowlanych i drabinach Najczęściej występujące zagrożenia przy pracach na rusztowaniach i drabinach: - upadek z wysokości. - złamanie kończyn, - poślizgnięcie z powodu oblodzenia pomostów roboczych, - porażenia piorunem, - uderzenie w części ciała przedmiotem spadającym z wyższych kondygnacji rusztowania. - Wystąpienie możliwości poparzeń roztopionym metalem. Roboty wykonywane przy pomocy elektronarzędzi Najczęściej występujące zagrożenia przy używaniu elektronarzędzi: - porażenie prądem, - oparzeniem łukiem elektrycznym, - powstanie pożaru. - Roboty zbrojarskie Roboty malarskie Najczęściej występujące zagrożenia przy robotach malarskich: - stosowanie szkodliwych substancji chemicznych.

7 - stosowanie substancji mogących powodować alergie, - wykonywanie pracy na wysokości, - posługiwanie się elektronarzędziami i urządzeniami pracującymi pod ciśnieniem, - niebezpieczeństwo pożaru. Roboty ziemne Najczęściej występujące zagrożenia przy robotach ziemnych: - wykonywanie robót niezgodnie z technologią robót, - nieprzestrzeganie warunków BHP podczas robót przy czynnych instalacjach, - nie zachowanie odpowiedniego nachylenia skarpy, - składowanie materiałów na krawędzi wykopu, - pogłębianie wykopów wąsko przestrzennych ponad dopuszczalne zagłębienie, - niestaranne wykonanie szalunków lub ich brak, - użycie niewłaściwych materiałów do wykonania szalunków, - brak lub niewłaściwe zejścia do wykopów, - przebywanie w zasięgu pracy ramienia koparki, - wykonywanie napraw sprzętu lub środków transportu bez należytego zabezpieczenia przed osunięciem się sprzętu, Opracował: inż. Paweł Ostrowski
