1 SUFITY METALOWE KARTY TECHNICZNE CLIP-IN SYSTEM F-CLIP ACCESS 02 SYSTEM Q-CLIP 09 SYSTEM R-CLIP 16 SYSTEM S-CLIP F 23 SYSTEM T-CLIP F 30

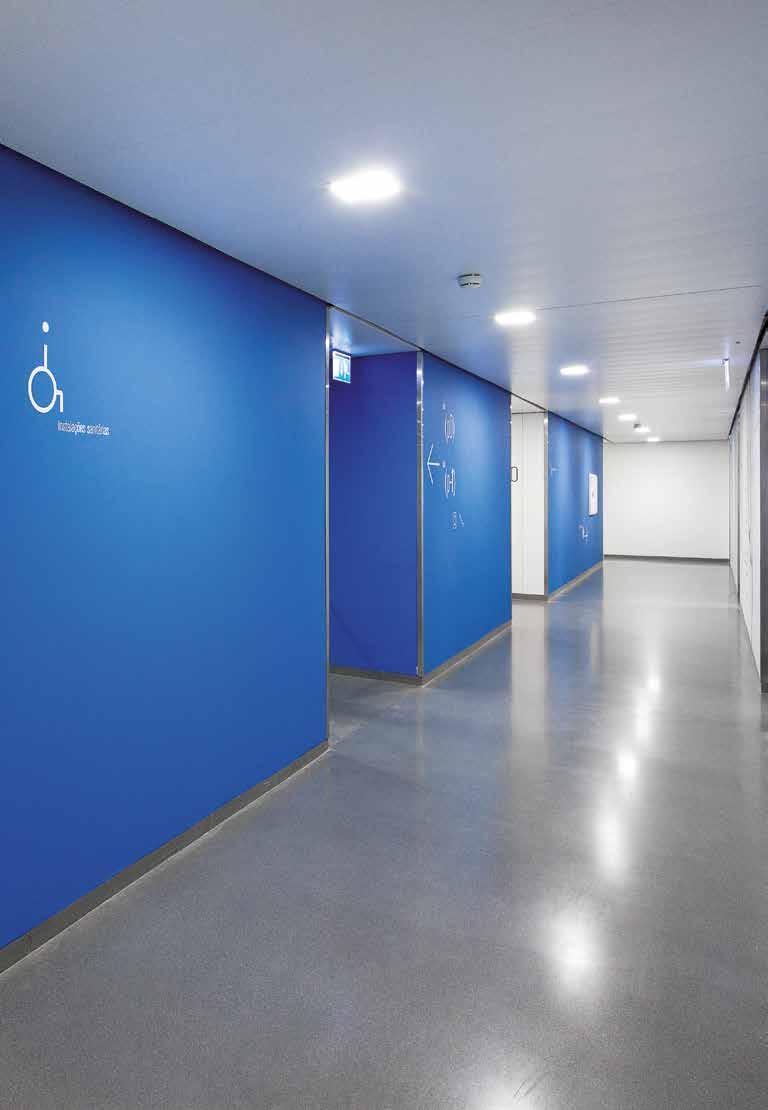

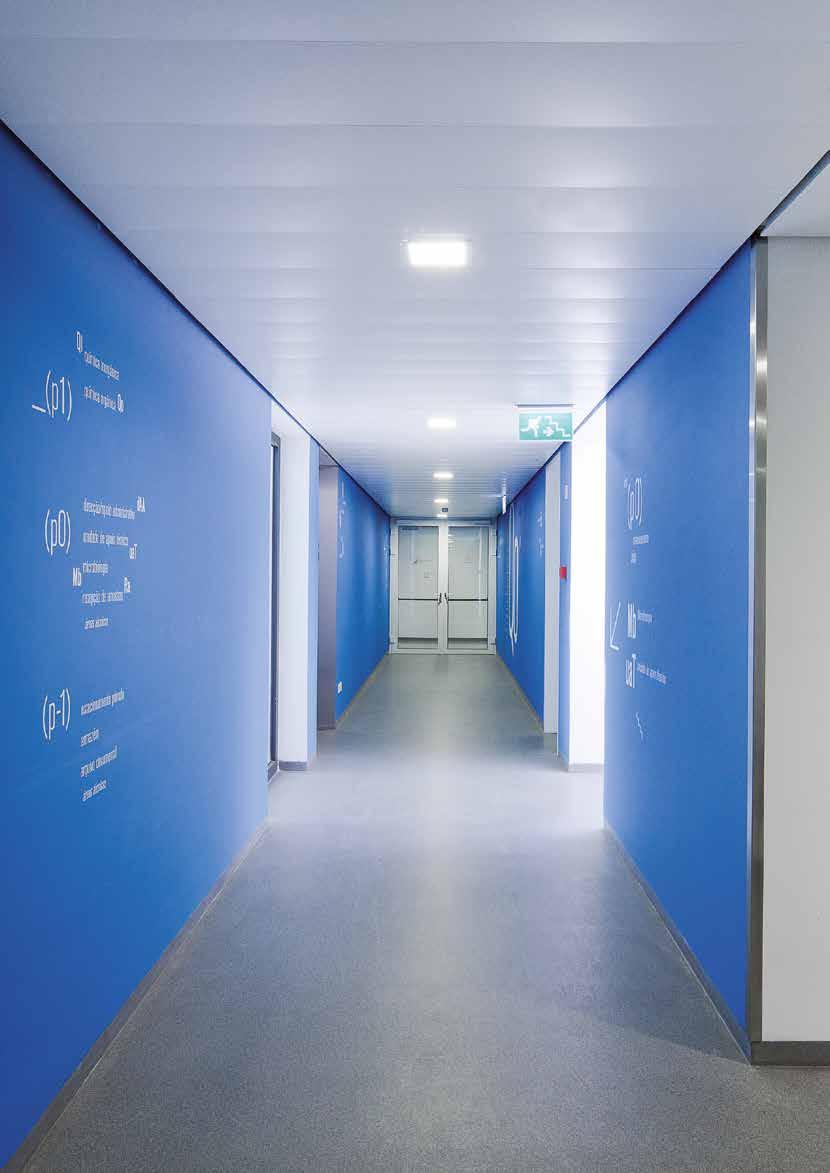

2 SYSTEM F-CLIP ACCESS Sufit korytarzowy Sufit metalowy

3 SYSTEM F-CLIP ACCESS SUFIT KORYTARZOWY :::: 4 OPIS System Materiał płyt System sufitów Armstrong F-Clip Access, rozwiązanie typu Clip-In z ukrytym rusztem, wysokość systemu min. 180 mm, szczelina pomiędzy panelem a ścianą. Galwanizowana stal w arkuszach: panele do 400mm szerokości - arkusze grubości 0,6mm; panele od 401mm szerokości - arkusze grubości 0,7mm. Inne materiały, np. aluminium dostępne na zamówienie. System rusztu Integracja urządzeń Połówkowy profil zaciskowy A (DP12) przymocowany do ściany za pomocą czarnej klamry przyściennej. Standardowa oferta wycięć okrągłych i prostokątnych oraz opcje zindywidualizowane. Powłoka zewnętrzna Widoczna strona płyt malowana proszkowo po uformowaniu płyt farbą w kolorze RAL czysta biel. Inne kolory RAL lub NCS dostępne na zamówienie. Wykonanie Rozwiązanie szczeliny Wkłady akustyczne Prostokątne panele o prostokątnych krawędziach. Długie krawędzie typ CA/DA (40mm). Krótkie krawędzie typ E6/F6 (38mm). Szczelina między płytami nie występuje, system bez uszczelek. Czarna nietkana flizelina jako opcja standardowa. Inne opcje na zamówienie. Moduły do zamówień Długość panelu (A) mm. specjalnych Szerokość panelu (B) mm WZORY PERFORACJI STANDARDOWYCH ZALETY n Podwieszenie typu od ściany do ściany bez konieczności stosowania zawiesi n Panele prostokątne dostosowane do szerokości korytarza n Zróżnicowane rozwiązania przyścienne zapewniające doskonałe efekty estetyczne n Spełniają zarówno wymogi estetyczne jak i funkcjonalne n Łatwy i wygodny dostęp do przestrzeni ponad sufitem dzięki funkcji uchyłu Access n Demontaż w dół za pomocą przyrządu do wyjmowania płyt ZASTOSOWANIE n Korytarze, w których panele przewieszone są od ściany do ściany ze szczeliną wzdłuż korytarza. Ekstra mikroperforacja Rg 0701 Średnica otworu: 0.7 mm Powierzchnia otwarta: 1.5 % Mikroperforacja Rd 1522 Średnica otworu: 1.5 mm Powierzchnia otwarta: 22% Standardowa perforacja Rg 2516 Średnica otworu: 2.5 mm Powierzchnia otwarta: 16% PROJEKT: Laboratoria EPAL (SP) :::::::: ARCHITEKT: Gonçalo Byrne, Arquitectos Lda Inne perforacje dostępne na zamówienie.

4 5 :::: :::: 6 WŁAŚCIWOŚCI AKUSTYCZNE Systemy metalowych sufitów zostały poddane badaniom ich właściwości akustycznych. Wszystkie perforowane płyty mogą być dostarczane z różnorodnymi opcjami wkładów akustycznych. Szczegółowe informacje dostępne na życzenie. KOLORY Standardowe kolory RAL % połysku Global White 12% połysku RAL % połysku RAL % połysku PRZEKRÓJ POPRZECZNY Ciągi klimatyzacyjne, urządzenia serwisowe PRZEWODNOŚĆ CIEPLNA (λ) W/mK 50.0: Stal 0.04: Flizelina akustyczna RAL 9010 Global White RAL 9006 RAL 9007 Czarna klamra przyścienna Zawiesie do połówkowego profilu zaciskowego A (DP12) Przestrzeń Śruba sześciokątna M6 ponadsufitowa Nakrętka sześciokątna M6 Podkładka M6 Prostokątny panel systemu F-Clip Access ODPORNOŚĆ NA PODWYŻSZONĄ WILGOTNOŚĆ WZGLĘDNĄ POWIETRZA Do 95% RH przy założeniu krótkotrwałej ekspozycji. Kolory specjalne Inne kolory RAL czy NCS dostępne na zamówienie. STANDARDY KONTROLI JAKOŚCI Klamra do płyt uchylnych funkcji Access Strona widoczna płyty Połówkowy profil zaciskowy A (DP12) INTEGRACJA URZĄDZEŃ SERWISOWYCH Płyty metalowe mogą być dostarczone z przygotowanymi wycięciami dla sprawnej integracji podwieszanych niezależnie urządzeń. CZYSZCZENIE Kurz należy usunąć z powierzchni płyty za pomocą czystej suchej szmatki. Uporczywe zabrudzenia można usunąć ciepłą wodą z delikatnym detergentem. Należy unikać zamoczenia płyty. Odradza się stosowanie ściernych środków i narzędzi. Armstrong posiada certyfikat producenta stosującego systemy zarządzania jakością EN ISO 9001:2008. Wszystkie systemy sufitowe produkowane są w oparciu o zakresy tolerancji i standardy jakościowe określone dla typu materiału. Specyfikacja techniczna produkcji jest dokumentem nadrzędnym. ODPOWIEDZIALNOŚĆ ŚRODOWISKOWA Płyty metalowe Armstrong mogą zawierać do 30% materiałów pochodzących z odzysku. Europejskie zakłady produkcyjne naszej firmy posiadają certyfikat ISO 14001: Cor. 1:2009. Firma Armstrong jest członkiem stowarzyszenia TAIM (Technical Association of Industrial Metal Ceilings). PRZEKRÓJ WZDŁUŻNY - Opcja z kątownikiem przyściennym zasłaniającym szczelinę wzdłuż korytarza Połówkowy profil zaciskowy A (DP12) Czarna klamra przyścienna Kątownik przyścienny - opcja Klamra do płyt uchylnych funkcji Access Przyrząd do wyjmowania płyt Zrównoważony rozwój Środowisko akustyczne Bezpieczeństwo i zdrowie Prostokątny panel systemu F-Clip Access Strona widoczna płyty Zawiesie do połówkowego profilu zaciskowego A (DP12) % ISO Zawartość mat. z odzysku (%) Odbicie światła (%) aw Klasa pochłaniania dźwięku NRC Dncw / Dnfw (db) Rw (db) Klasa reakcji na ogień Ekstra mikroperforacja Rg 0701 (2) (L) D A2-s2, d0 95 Mikroperforacja Rd 1522 (2) C A2-s2, d0 95 Standardowa perforacja Rg 2516 (2) (L) C A2-s2, d0 95 Plain / bez perforacji (1) (L) Premium OP19 30 w zależności od perforacji nie klasyfikowane Odporność na wilgoć (%) A A A2-s2, d0 95 Czyszczenie możliwość szorowania ściereczką Opcja powłoki BioGuard Odporność na zadrapania (1) Kolor RAL 9010, płyta bez wkładu akustycznego. (2) Kolor RAL 9010, płyta z flizeliną akustyczną. (3) Wilgotna szmatka dla płyt perforowanych z flizeliną, szorowanie płyt gładkich bez flizeliny. Nr ref. BPM BPM BPM BPM BPM BPM BPM BPM BPM BPM Opis Czarna klamra przyścienna Zawiesie do połówkowego profilu zaciskowego A (DP12) Połówkowy profil zaciskowy A (DP12) Łącznik wzdłużny do połówkowego profilu zaciskowego A (DP12) Śruba sześciokątna M6 x 16 mm Nakrętka sześciokątna M6 Podkładka śruby M6 18 x 1.6 mm Klamra do płyt uchylnych do połówkowego profilu zaciskowego A (DP12) Klips zabezpieczający Przyrząd do wyjmowania płyt

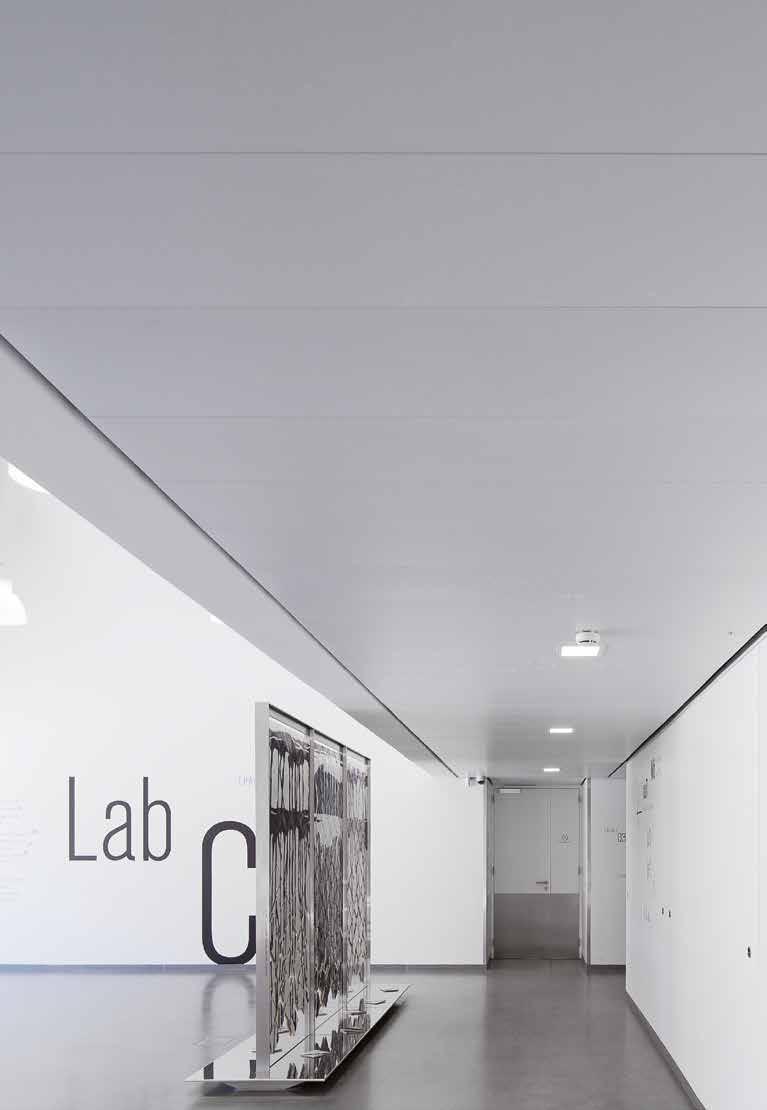

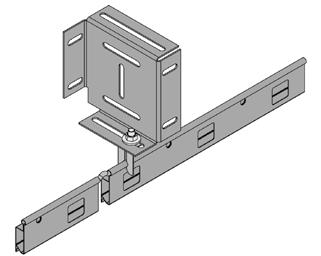

5 7 :::: Detal A Panel F-Clip Access Detal B System rusztu Typ A Typ 6 Czarna klamra przyścienna Typ 6 Typ A Śruba sześciokątna M6 Nakrętka sześciokątna M6 Podkładka M6 Łącznik wzdłużny do połówkowego profilu zaciskowego A (DP12) Połówkowy profil zaciskowy A (DP12) Zawiesie do połówkowego profilu zaciskowego A (DP12) Detal C Klips zabezpieczający Klips zabezpieczający Połówkowy profil zaciskowy A (DP12) Prostokątny panel systemu F-Clip Access PROJEKT: Laboratoria EPAL (SP) :::::::: ARCHITEKT: Gonçalo Byrne, Arquitectos Lda

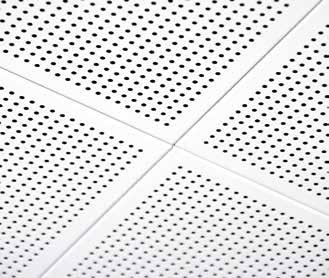

6 SYSTEM Q-CLIP Płyty kwadratowe Sufit metalowy

7 SYSTEM Q-CLIP PŁYTY KWADRATOWE :::: 11 OPIS System System sufitów Armstrong Q-Clip, rozwiązanie typu Clip-In z ukrytym rusztem, opcjonalna funkcja uchyłu Window, wysokość systemu min. 100mm. Rozwiązania przyścienne Oferta standardowych profili aluminiowych lub stalowych dostosowanych do docinanych płyt metalowych, profile Axiom oraz zindywidualizowane wykończenia. Materiał płyt Galwanizowana stal w arkuszach grubości 0,5mm. Inne materiały, np. aluminium dostępne na zamówienie. Integracja urządzeń Standardowa oferta wycięć okrągłych i prostokątnych oraz opcje zindywidualizowane. Powłoka zewnętrzna Wykonanie Widoczna strona płyt malowana proszkowo po uformowaniu płyt farbą w kolorze RAL czysta biel. Inne kolory RAL lub NCS dostępne na zamówienie. Q-Clip: kwadratowe płyty o prostokątnych krawędziach. Q-Clip F: kwadratowe płyty o frezowanych krawędziach, frez 3mm. Oferta dodatkowa - opcja sufitu dwustronnie malowanego i zabezpieczanego dla zastosowań zewnętrznych - opcja sufitu dedykowanego do stref zagrożenia sejsmicznego - opcja sufitu do pomieszczeń czystych - powłoka BioGuard - możliwość zastosowania z innymi systemami sufitów Armstrong Rozwiązanie szczeliny Szczelina nie występuje, system bez uszczelek. Wkłady akustyczne Czarna nietkana flizelina jako opcja standardowa. Inne opcje na zamówienie. Typowe moduły Q-Clip: 600 x 600 mm 625 x 625 mm Q-Clip F: 500 x 500 mm 600 x 600 mm 600 x 300 mm (bez funkcji uchylnej Window ) 625 x 625 mm 625 x mm (bez funkcji uchylnej Window ) System rusztu System U-Profile z profilem zaciskowym A (DP12), z opcją klipsów zabezpieczających, inne rozwiązania dostępne na życzenie. WZORY PERFORACJI STANDARDOWYCH ZALETY n Efekt monolitycznego sufitu dzięki systemowi z rusztem ukrytym n Demontaż od dołu przy użyciu przyrządu do wyjmowania płyt w celu uzyskania dostępu do przestrzeni powyżej sufitu n Ekonomiczne rozwiązanie sufitowe n Wbudowana funkcja uchyłu Window PROJEKT: GGZ Oost Brabant (NL) :::::::: ARCHITEKT: MAS Architectuur ZASTOSOWANIE n Różnorodne zastosowania, od małych pomieszczeń serwisowych do dużych sal w biurowcach oraz terminali lotnisk i dworców. Ultra mikroperforacja Rg 0501 Średnica otworu: 0.5 mm Powierzchnia otwarta: 0.64 % Ekstra mikroperforacja Rg 0701 Średnica otworu: 0.7 mm Powierzchnia otwarta: 1.5 % Mikroperforacja Rd 1522 Średnica otworu: 1.5 mm Powierzchnia otwarta: 22% Standardowa perforacja Rg 2516 Średnica otworu: 2.5 mm Powierzchnia otwarta: 16% Inne perforacje dostępne na zamówienie.

8 12 :::: :::: 13 WŁAŚCIWOŚCI AKUSTYCZNE Systemy metalowych sufitów zostały poddane badaniom ich właściwości akustycznych. Wszystkie perforowane płyty mogą być dostarczane z różnorodnymi opcjami wkładów akustycznych. Szczegółowe informacje dostępne na życzenie. KOLORY Standardowe kolory RAL % połysku Global White 12% połysku RAL % połysku RAL % połysku PRZEKRÓJ POPRZECZNY PROFILI ZACISKOWYCH A (DP12), SYSTEM Q-CLIP PRZEWODNOŚĆ CIEPLNA (λ) W/mK 50.0: Stal 0.04: Flizelina akustyczna RAL 9010 Global White RAL 9006 RAL 9007 Wieszak do profilu zaciskowego A (DP12) Klamra obejmująca do pręta gwintowanego ODPORNOŚĆ NA PODWYŻSZONĄ WILGOTNOŚĆ WZGLĘDNĄ POWIETRZA Kolory specjalne Inne kolory RAL czy NCS dostępne na zamówienie. 98 Do 95% RH przy założeniu krótkotrwałej ekspozycji. 67 STANDARDY KONTROLI JAKOŚCI INTEGRACJA URZĄDZEŃ SERWISOWYCH Płyty metalowe mogą być dostarczone z przygotowanymi wycięciami dla sprawnej integracji podwieszanych niezależnie urządzeń. Armstrong posiada certyfikat producenta stosującego systemy zarządzania jakością EN ISO 9001:2008. Wszystkie systemy sufitowe produkowane są w oparciu o zakresy tolerancji i standardy jakościowe określone dla typu materiału. Specyfikacja techniczna produkcji jest dokumentem nadrzędnym. Profil przyścienny maks. M/2 Kwadratowa płyta Q-Clip Strona widoczna płyty Przyrząd do wyjmowania płyt CZYSZCZENIE Kurz należy usunąć z powierzchni płyty za pomocą czystej suchej szmatki. Uporczywe zabrudzenia można usunąć ciepłą wodą z delikatnym detergentem. Należy unikać zamoczenia płyty. Odradza się stosowanie ściernych środków i narzędzi. ODPOWIEDZIALNOŚĆ ŚRODOWISKOWA Płyty metalowe Armstrong mogą zawierać do 30% materiałów pochodzących z odzysku. Europejskie zakłady produkcyjne naszej firmy posiadają certyfikat ISO 14001: Cor. 1:2009. Firma Armstrong jest członkiem stowarzyszenia TAIM (Technical Association of Industrial Metal Ceilings). PRZEKRÓJ WZDŁUŻNY PROFILI ZACISKOWYCH A (DP12), SYSTEM Q-CLIP Klamra obejmująca do pręta gwintowanego Zrównoważony rozwój Środowisko akustyczne Bezpieczeństwo i zdrowie % 98 ISO Zawartość mat. z odzysku (%) Odbicie światła (%) aw Klasa pochłaniania dźwięku NRC Dncw / Dnfw (db) Rw (db) Klasa reakcji na ogień Odporność na wilgoć (%) Czyszczenie Opcja powłoki BioGuard Odporność na zadrapania Profil przyścienny Kwadratowa płyta Q-Clip Strona widoczna płyty Ultra mikroperforacja Rg 0501 (1) (LM) D A1 95 możliwość szorowania maks. M/2 Ekstra mikroperforacja Rg 0701 (2) (L) D A2-s2, d0 95 M = wymiar modułowy / A = długość panelu / B = szerokość panelu Mikroperforacja Rd 1522 (2) C A2-s2, d0 95 Standardowa perforacja Rg 2516 (2) (L) C A2-s2, d0 95 Plain / bez perforacji (1) (L) nie klasyfikowane A1 95 możliwość szorowania; ściereczką (4) Nr ref. BPM BPM BPM BPM Opis Łącznik do profilu U Nr ref. BPM D BPM BPM BPM Opis Wieszak do profilu zaciskowego A (DP12) Śruba sześciokątna M6 x 16 mm Nakrętka sześciokątna M6 Podkładka śruby M6 18 x 1.6 mm (1) Kolor RAL 9010, płyta bez wkładu akustycznego. (2) Kolor RAL 9010, płyta z flizeliną akustyczną. (3) Wilgotna szmatka dla płyt perforowanych z flizeliną, szorowanie płyt gładkich bez flizeliny. (4) Tylko w przypadku płyt Clip-In Plain z zabezpieczonymi łączeniami za pomocą silikonu (redukcja ciśnienia wody do miniumum). BPM BPM Klamra obejmująca do pręta gwintowanego x 30 mm* BPM BPM Klips zabezpieczający Przyrząd do wyjmowania płyt BPM x mm BPM Klips do płyt uchylnych funkcji Window BPM BPM Klamra zabezpieczająca do płyt uchylnych Window BPM Łącznik wzdłużny do profilu zaciskowego A (DP12) *Wybór mocowania górnego należy do projektanta / wykonawcy w oparciu o znajomość materiału nośnego i jego dopuszczalnych obciążeń.

9 14 :::: :::: 15 PRZEKRÓJ POPRZECZNY PROFILI ZACISKOWYCH A (DP12), SYSTEM Q-CLIP F Detal A Q-Clip płyta kwadratowa Detal C System rusztu Podkładka śruby M6 Nakrętka sześciokątna M6 Podkładka śruby M6 Klamra obejmująca do pręta gwintowanego Wieszak do profilu zaciskowego A (DP12) Klamra obejmująca do pręta gwintowanego Detal B Q-Clip F płyta kwadratowa Łącznik do profilu U Łącznik wzdłużny do profilu zaciskowego A (DP12) Wieszak do profilu zaciskowego A (DP12) Profil przyścienny maks. M/2 Kwadratowa płyta Q-Clip F Strona widoczna płyty Detal D Klips zabezpieczający Klips zabezpieczający Przyrząd do wyjmowania płyt Płyta kwadratowa systemu Q-Clip PRZEKRÓJ WZDŁUŻNY PROFILI ZACISKOWYCH A (DP12), SYSTEM Q-CLIP F Klamra obejmująca do pręta gwintowanego Klips do płyt uchylnych z klamrą zabezpieczającą - funkcja uchylna Window Detal E Sposoby podwieszania profilu U Profil przyścienny maks. M/2 Kwadratowa płyta Q-Clip F Strona widoczna płyty M = wymiar modułowy / A = długość panelu / B = szerokość panelu Funkcja uchylna Window Klamra obejmująca wraz z prętem gwintowanym Wieszak do profili U wraz z prętem gwintowanym Wieszak typu Combi Nonius wraz z górną częścią zawiesia typu Noniusz Wieszak typu Combi Nonius wraz z drutem z oczkiem

10 SYSTEM R-CLIP Panele prostokątne / planks Sufit metalowy

11 SYSTEM R-CLIP PANELE PROSTOKĄTNE / PLANKS :::: 18 OPIS System Materiał płyt System sufitów Armstrong R-Clip, rozwiązanie typu Clip-In z ukrytym rusztem, opcjonalna funkcja uchyłu Window, wysokość systemu min. 100mm. Galwanizowana stal w arkuszach R-Clip: panele do 400mm szerokości - arkusze grubości 0,6mm; panele od 401mm szerokości - arkusze grubości 0,7mm; R-Clip F: panele długości 1200mm - arkusze grubości 0,5mm; panele długości 1800mm - arkusze grubości 0,6mm. Inne materiały, np. aluminium dostępne na zamówienie. Powłoka zewnętrzna Widoczna strona płyt malowana proszkowo po uformowaniu płyt farbą w kolorze RAL czysta biel. Inne kolory RAL lub NCS dostępne na zamówienie. Wykonanie R-Clip Prostokątne panele o prostokątnych krawędziach. Długie krawędzie typ CA/DA (40mm). Krótkie krawędzie typ E6/F6 (38mm). R-Clip F Prostokątne panele o fazowanych krawędziach, faza 3mm. Długie krawędzie typ CC/DA (35mm). Krótkie krawędzie typ E6/F6 (38mm). Rozwiązanie szczeliny Wkłady akustyczne Typowe moduły Szczelina nie występuje, system bez uszczelek. Czarna nietkana flizelina jako opcja standardowa. Inne opcje na zamówienie. R-Clip 1500 x mm 1500 x 400 mm 2000 x mm 2000 x 400 mm 2500 x mm 2500 x mm R-Clip F: 1200 x 300 mm 1200 x 600 mm 1800 x 400 mm Moduły do zamówień R-Clip: specjalnych Długość panelu (A) mm Szerokość panelu (B) mm System rusztu Rozwiązania przyścienne Integracja urządzeń Oferta dodatkowa System U-Profile z profilem zaciskowym A (DP12), z opcją klipsów zabezpieczających. Inne rozwiązania dostępne na życzenie. Oferta standardowych profili aluminiowych lub stalowych dostosowanych do docinanych płyt metalowych, profile Axiom oraz zindywidualizowane wykończenia. Standardowa oferta wycięć okrągłych i prostokątnych oraz opcje zindywidualizowane. - opcja sufitu dwustronnie malowanego i zabezpieczanego dla zastosowań zewnętrznych - opcja sufitu R-Clip F do pomieszczeń czystych - powłoka BioGuard - możliwość zastosowania z innymi systemami sufitów Armstrong WZORY PERFORACJI STANDARDOWYCH ZALETY n Uniwersalny system, łatwe rozplanowanie sufitu n Efekt monolitycznego sufitu dzięki systemowi z rusztem ukrytym n Doskonałe właściwości akustyczne n Łatwy montaż i demontaż n Łatwy dostęp do przestrzeni ponadsufitowej n Sufit łatwy w utrzymaniu i konserwacji n Demontaż od dołu przy użyciu przyrządu do wyjmowania płyt w celu uzyskania dostępu do przestrzeni powyżej sufitu PROJEKT: Siedziba firmy Strabag (PL) :::::::: ARCHITEKT: Strabag sp.z o.o. ZASTOSOWANIE n Idealne rozwiązanie do biur wielkopowierzchniowych typu open-space oraz do korytarzy. Ekstra mikroperforacja Rg 0701 Średnica otworu: 0.7 mm Powierzchnia otwarta: 1.5 % Mikroperforacja Rd 1522 Średnica otworu: 1.5 mm Powierzchnia otwarta: 22% Standardowa perforacja Rg 2516 Średnica otworu: 2.5 mm Powierzchnia otwarta: 16% Inne perforacje dostępne na zamówienie.

12 19 :::: :::: 20 WŁAŚCIWOŚCI AKUSTYCZNE Systemy metalowych sufitów zostały poddane badaniom ich właściwości akustycznych. Wszystkie perforowane płyty mogą być dostarczane z różnorodnymi opcjami wkładów akustycznych. Szczegółowe informacje dostępne na życzenie. PRZEWODNOŚĆ CIEPLNA (λ) W/mK 50.0: Stal 0.04: Flizelina akustyczna KOLORY Standardowe kolory RAL % połysku Global White 12% połysku RAL % połysku RAL % połysku RAL 9010 Global White RAL 9006 RAL 9007 PRZEKRÓJ POPRZECZNY PROFILI ZACISKOWYCH A (DP12), SYSTEM R-CLIP Wieszak do profilu zaciskowego A (DP12) Klamra obejmująca do pręta gwintowanego ODPORNOŚĆ NA PODWYŻSZONĄ WILGOTNOŚĆ WZGLĘDNĄ POWIETRZA Kolory specjalne Inne kolory RAL czy NCS dostępne na zamówienie. 98 Do 95% RH przy założeniu krótkotrwałej ekspozycji. 67 STANDARDY KONTROLI JAKOŚCI INTEGRACJA URZĄDZEŃ SERWISOWYCH Płyty metalowe mogą być dostarczone z przygotowanymi wycięciami dla sprawnej integracji podwieszanych niezależnie urządzeń. CZYSZCZENIE Armstrong posiada certyfikat producenta stosującego systemy zarządzania jakością EN ISO 9001:2008. Wszystkie systemy sufitowe produkowane są w oparciu o zakresy tolerancji i standardy jakościowe określone dla typu materiału. Specyfikacja techniczna produkcji jest dokumentem nadrzędnym. Profil przyścienny Prostokątne panele systemu R-Clip maks. M/2 PRZEKRÓJ WZDŁUŻNY PROFILI ZACISKOWYCH A (DP12), SYSTEM R-CLIP Strona widoczna płyty Przyrząd do wyjmowania płyt Kurz należy usunąć z powierzchni płyty za pomocą czystej suchej szmatki. Uporczywe zabrudzenia można usunąć ciepłą wodą z delikatnym detergentem. Należy unikać zamoczenia płyty. Odradza się stosowanie ściernych środków i narzędzi. ODPOWIEDZIALNOŚĆ ŚRODOWISKOWA Płyty metalowe Armstrong mogą zawierać do 30% materiałów pochodzących z odzysku. Europejskie zakłady produkcyjne naszej firmy posiadają certyfikat ISO 14001: Cor. 1:2009. Firma Armstrong jest członkiem stowarzyszenia TAIM (Technical Association of Industrial Metal Ceilings). Klamra obejmująca do pręta gwintowanego Zrównoważony rozwój Środowisko akustyczne Bezpieczeństwo i zdrowie % Profil przyścienny Prostokątne panele systemu R-Clip Strona widoczna płyty ISO maks. M/2 Zawartość mat. z odzysku (%) Odbicie światła (%) aw Klasa pochłaniania dźwięku NRC Dncw / Dnfw (db) Rw (db) Klasa reakcji na ogień Odporność na wilgoć (%) Czyszczenie Opcja powłoki BioGuard Jakość powietrza Odporność na zadrapania M = wymiar modułowy / A = długość panelu / B = szerokość panelu Ekstra mikroperforacja Rg 0701 (2) (L) D A2-s2, d0 95 Mikroperforacja Rd 1522 (2) C A2-s2, d0 95 Standardowa perforacja Rg 2516 (2) (L) C A2-s2, d0 95 Plain / bez perforacji (1) (L) Premium B15 (5) 30 Premium OP19 (5) 30 w zależności od perforacji w zależności od perforacji nie klasyfikowane A C A2-s1, d A A2-s2, d0 95 możliwość szorowania; czyszczenie wodą pod ciśnieniem (4) ściereczką ściereczką ISO 5 (5) Nr ref. BPM BPM BPM BPM BPM BPM BPM BPM BPM Opis Łącznik do profilu U Klamra obejmująca do pręta gwintowanego x 30 mm* x mm Łącznik wzdłużny do profilu zaciskowego A (DP12) Nr ref. BPM D BPM BPM BPM BPM BPM BPM BPM Opis Wieszak do profilu zaciskowego A (DP12) Śruba sześciokątna M6 x 16 mm Nakrętka sześciokątna M6 Podkładka śruby M6 18 x 1.6 mm Klips zabezpieczający Przyrząd do wyjmowania płyt Klips do płyt uchylnych funkcji Window Klamra zabezpieczająca do płyt uchylnych Window (1) Kolor RAL 9010, płyta bez wkładu akustycznego. (2) Kolor RAL 9010, płyta z flizeliną akustyczną. (3) Wilgotna szmatka dla płyt perforowanych z flizeliną, szorowanie płyt gładkich bez flizeliny. (4) Tylko w przypadku płyt Clip-In Plain z zabezpieczonymi łączeniami za pomocą silikonu (redukcja ciśnienia wody do miniumum). (5) Dostępne tylko dla systemu R-Clip F. *Wybór mocowania górnego należy do projektanta / wykonawcy w oparciu o znajomość materiału nośnego i jego dopuszczalnych obciążeń.

13 21 :::: :::: 22 PRZEKRÓJ POPRZECZNY PROFILI ZACISKOWYCH A (DP12), SYSTEM R-CLIP F Detal A R-Clip płyta prostokątna Typ A Typ 6 Detal C System rusztu Śruba sześciokątna M6 Nakrętka sześciokątna M6 Podkładka śruby M6 Klamra obejmująca do pręta gwintowanego Typ 6 Typ A Wieszak do profilu zaciskowego A (DP12) Klamra obejmująca do pręta gwintowanego Detal B R-Clip F płyta prostokątna Typ C Typ 6 Łącznik do profilu U Łącznik wzdłużny do profilu zaciskowego A (DP12) Typ 6 Typ C Wieszak do profilu zaciskowego A (DP12) Profil zaciskowy A (DP12) Profil przyścienny Prostokątna płyta R-Clip F Strona widoczna płyty maks. M/2 Przyrząd do wyjmowania płyt Detal D Klips zabezpieczający Klips zabezpieczający Płyta prostokątna systemu PRZEKRÓJ WZDŁUŻNY PROFILI ZACISKOWYCH A (DP12), SYSTEM R-CLIP F Klips do płyt uchylnych z klamrą zabezpieczającą - funkcja uchylna Window Klamra obejmująca do pręta gwintowanego Detal E Sposoby podwieszania profilu U profil przyścienny maks. M/2 Prostokątna płyta R-Clip F Strona widoczna płyty M = wymiar modułowy / A = długość panelu / B =szerokość panelu Funkcja uchylna Window Klamra obejmująca wraz z prętem gwintowanym Wieszak do profili U wraz z prętem gwintowanym Wieszak typu Combi Nonius wraz z górną częścią zawiesia typu Noniusz Wieszak typu Combi Nonius wraz z drutem z oczkiem

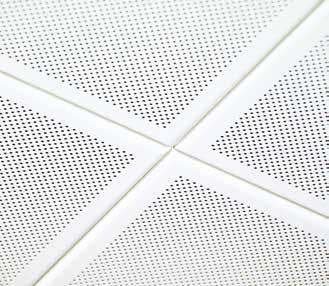

14 SYSTEM S-CLIP F Płyty kwadratowe i prostokątne Sufit metalowy

15 SYSTEM S-CLIP F PŁYTY KWADRATOWE I PROSTOKĄTNE :::: 25 OPIS System System sufitów Armstrong S-Clip F, rozwiązanie typu Clip-In z ukrytym rusztem, wbudowana funkcja uchyłu, wysokość systemu min. 90mm. Materiał płyt Galwanizowana stal w arkuszach grubości 0,5mm. Inne materiały, np. aluminium, dostępne na zamówienie. Powłoka zewnętrzna Widoczna strona płyt malowana proszkowo po uformowaniu płyt farbą w kolorze RAL czysta biel. Inne kolory RAL lub NCS dostępne na zamówienie. Rozwiązania przyścienne Integracja urządzeń Oferta standardowych profili aluminiowych lub stalowych dostosowanych do docinanych płyt metalowych, profile Axiom oraz zindywidualizowane wykończenia. Standardowa oferta wycięć okrągłych i prostokątnych oraz opcje zindywidualizowane. Wykonanie Rozwiązanie szczeliny Wkłady akustyczne Typowe moduły System rusztu Płyta z frezowaną krawędzią, frez 3mm, standardowe nacięcia krawędzi. Szczelina nie występuje, system bez uszczelek. Czarna nietkana flizelina jako opcja standardowa. Inne opcje na zamówienie. 600 x 600 mm 625 x 625 mm 625 x mm 300 x 900 mm 300 x 1200 mm 300 x 1500 mm System U-Profile z profilem zaciskowym A (DP12), inne rozwiązania dostępne na życzenie. WZORY PERFORACJI STANDARDOWYCH ZALETY n Efekt monolitycznego sufitu dzięki systemowi z rusztem ukrytym n Demontaż od dołu przy użyciu przyrządu do wyjmowania płyt w celu uzyskania dostępu do przestrzeni powyżej sufitu n Ekonomiczne rozwiązanie sufitowe n Doskonałe właściwości akustyczne n Wbudowana funkcja uchyłu ZASTOSOWANIE n Różnorodne zastosowania, od małych pomieszczeń serwisowych do dużych sal w biurowcach oraz terminali lotnisk i dworców. Ultra mikroperforacja Rg 0501* Średnica otworu: 0.5 mm Powierzchnia otwarta: 0.64 % Ekstra mikroperforacja Rg 0701 Średnica otworu: 0.7 mm Powierzchnia otwarta: 1.5 % Mikroperforacja Rd 1522 Średnica otworu: 1.5 mm Powierzchnia otwarta: 22% Standardowa perforacja Rg 2516 Średnica otworu: 2.5 mm Powierzchnia otwarta: 16% PROJEKT: Siedziba Rady Okręgowej Birmingham, ul. Woodcock 10 (UK) :::::::: ARCHITEKT: Associated Architects * wyłącznie dla płyt kwadratowych Inne perforacje dostępne na zamówienie.

16 26 :::: :::: 27 WŁAŚCIWOŚCI AKUSTYCZNE Systemy metalowych sufitów zostały poddane badaniom ich właściwości akustycznych. Wszystkie perforowane płyty mogą być dostarczane z różnorodnymi opcjami wkładów akustycznych. Szczegółowe informacje dostępne na życzenie. PRZEWODNOŚĆ CIEPLNA (λ) W/mK 50.0: Stal 0.04: Flizelina akustyczna KOLORY Standardowe kolory RAL % połysku Global White 12% połysku RAL % połysku RAL % połysku RAL 9010 Global White RAL 9006 RAL 9007 PRZEKRÓJ POPRZECZNY PROFILI ZACISKOWYCH A (DP12), SYSTEM S-CLIP F Klamra obejmująca do pręta gwintowanego Wieszak do profilu zaciskowego A (DP12) ODPORNOŚĆ NA PODWYŻSZONĄ WILGOTNOŚĆ WZGLĘDNĄ POWIETRZA Kolory specjalne Inne kolory RAL czy NCS dostępne na zamówienie. 90 Do 95% RH przy założeniu krótkotrwałej ekspozycji. INTEGRACJA URZĄDZEŃ SERWISOWYCH Płyty metalowe mogą być dostarczone z przygotowanymi wycięciami dla sprawnej integracji podwieszanych niezależnie urządzeń. STANDARDY KONTROLI JAKOŚCI Armstrong posiada certyfikat producenta stosującego systemy zarządzania jakością EN ISO 9001:2008. Wszystkie systemy sufitowe produkowane są w oparciu o zakresy tolerancji i standardy jakościowe określone dla typu materiału. Specyfikacja techniczna produkcji jest dokumentem nadrzędnym. Płyta docinana Profil przyścienny maks. M S-Clip F płyta kwadratowa lub prostokątna Strona widoczna płyty Przyrząd do wyjmowania płyt około 59 CZYSZCZENIE Kurz należy usunąć z powierzchni płyty za pomocą czystej suchej szmatki. Uporczywe zabrudzenia można usunąć ciepłą wodą z delikatnym detergentem. Należy unikać zamoczenia płyty. Odradza się stosowanie ściernych środków i narzędzi. ODPOWIEDZIALNOŚĆ ŚRODOWISKOWA Płyty metalowe Armstrong mogą zawierać do 30% materiałów pochodzących z odzysku. Europejskie zakłady produkcyjne naszej firmy posiadają certyfikat ISO 14001: Cor. 1:2009. Firma Armstrong jest członkiem stowarzyszenia TAIM (Technical Association of Industrial Metal Ceilings). PRZEKRÓJ WZDŁUŻNY PROFILI ZACISKOWYCH A (DP12), SYSTEM S-CLIP F Klamra obejmująca do pręta gwintowanego Zrównoważony rozwój Środowisko akustyczne Bezpieczeństwo i zdrowie 90 % ISO Zawartość mat. z odzysku (%) Odbicie światła (%) aw Klasa pochłaniania dźwięku NRC Dncw / Dnfw (db) Rw (db) Klasa reakcji na ogień Ultra mikroperforacja Rg 0501 (1) (LM) D A1 95 Odporność na wilgoć (%) Czyszczenie możliwość szorowania Opcja powłoki BioGuard Odporność na zadrapania Profil przyścienny maks. M Płyta docinana S-Clip F płyta kwadratowa lub prostokątna M = wymiar modułowy / A = długość panelu / B = szerokość panelu Strona widoczna płyty około 59 Ekstra mikroperforacja Rg 0701 (2) (L) D A2-s2, d0 95 Mikroperforacja Rd 1522 (2) C A2-s2, d0 95 Standardowa perforacja Rg 2516 (2) (L) C A2-s2, d0 95 Plain / bez perforacji (1) (L) Premium B15 30 Premium OP19 30 w zależności od perforacji w zależności od perforacji nie klasyfikowane A C A2-s1, d A A2-s2, d0 95 możliwość szorowania ściereczką ściereczką Nr ref. BPM BPM BPM BPM BPM BPM BPM Opis Łącznik do profilu U Klamra obejmująca do pręta gwintowanego x 30 mm* x 1000 mm Nr ref. BPM BPM BPM D BPM BPM BPM BPM Opis Łącznik wzdłużny do profilu zaciskowego A (DP12) Wieszak do profilu zaciskowego A (DP12) Śruba sześciokątna M6 x 16 mm Nakrętka sześciokątna M6 Podkładka śruby M6 18 x 1.6 mm Przyrząd do wyjmowania płyt (1) Kolor RAL 9010, płyta bez wkładu akustycznego. (2) Kolor RAL 9010, płyta z flizeliną akustyczną. (3) Wilgotna szmatka dla płyt perforowanych z flizeliną, szorowanie płyt gładkich bez flizeliny. *Wybór mocowania górnego należy do projektanta / wykonawcy w oparciu o znajomość materiału nośnego i jego dopuszczalnych obciążeń.

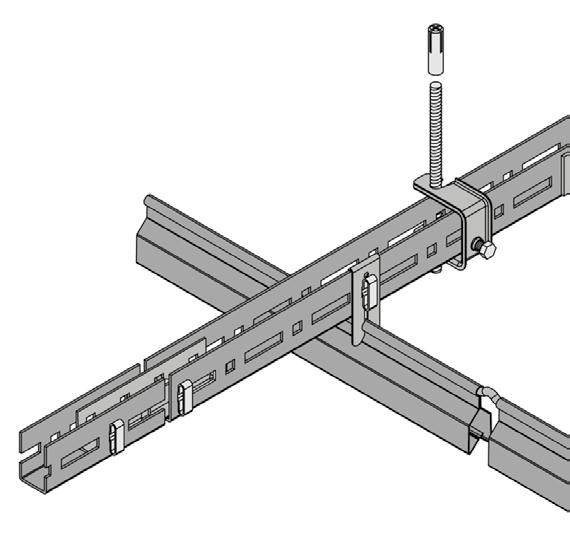

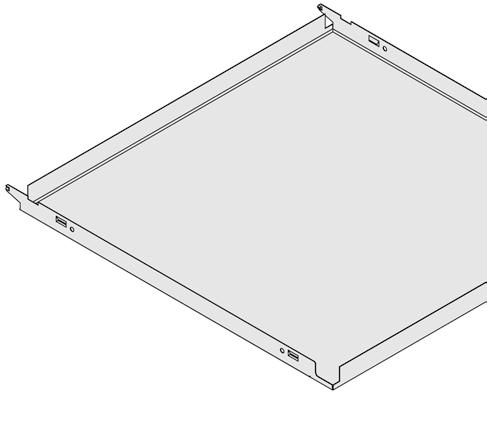

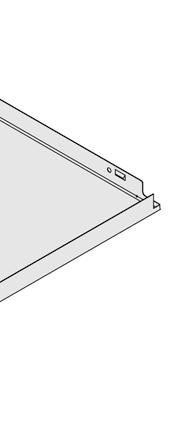

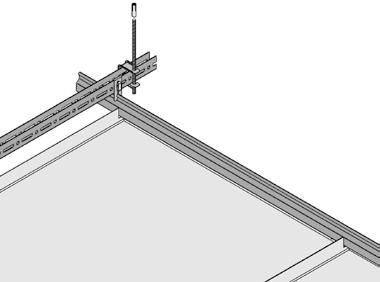

17 28 :::: :::: 29 Detal D Sposoby podwieszania profilu U Detal A S-Clip F płyta kwadratowa Detal B S-Clip F płyta prostokątna Detal C System rusztu Śruba sześciokątna M6 Nakrętka sześciokątna M6 Podkładka śruby M6 Klamra obejmująca wraz z prętem gwintowanym Wieszak do profili U wraz z prętem gwintowanym Wieszak typu Combi Nonius wraz z górną częścią zawiesia typu Noniusz Wieszak typu Combi Nonius wraz z drutem z oczkiem Klamra obejmująca do pręta gwintowanego Łącznik do profilu U Łącznik wzdłużny do profilu yaciskowego A (DP12) Wieszak do profilu zaciskowego A (DP12) Profil zaciskowy A (DP12) 1. Wypnij jeden bok płyty 2. Przesuń płytę w profilu zaciskowym A (DP12) (aby otworzyć szerszy dostęp do przestrzeni ponadsufitowej można zsunąć razem maks. 3 płyty)

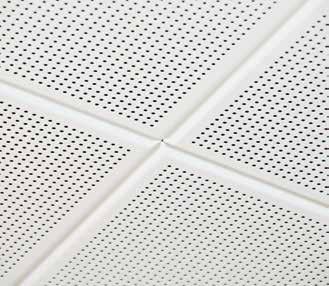

18 SYSTEM T-CLIP F Płyty kwadratowe i prostokątne Sufit metalowy

19 SYSTEM T-CLIP F PŁYTY KWADRATOWE I PROSTOKĄTNE :::: 32 OPIS System System sufitów Armstrong T-Clip F, rozwiązanie typu Clip-In z ukrytym rusztem, wysokość systemu min. 83mm. Materiał płyt Galwanizowana stal w arkuszach grubości 0,5-0,6 mm. Powłoka zewnętrzna Widoczna strona płyt malowana proszkowo po uformowaniu płyt farbą w kolorze RAL czysta biel. Inne kolory RAL lub NCS dostępne na zamówienie. Wykonanie Płyta z frezowaną lub prostokątną krawędzią, frez 5mm, opcja prostokątnych płyt T-Clip z krawędzią prostokątną. System rusztu Rozwiązania przyścienne Integracja urządzeń System C-Channel z profilami zaciskowymi T (Spring-T), alternatywnie system U-Profile z profilami zaciskowymi T (Spring-T). Oferta standardowych profili aluminiowych lub stalowych dostosowanych do docinanych płyt metalowych, profile Axiom oraz zindywidualizowane wykończenia. Standardowa oferta wycięć okrągłych i prostokątnych oraz opcje zindywidualizowane. Rozwiązanie szczeliny Wkłady akustyczne Szczelina nie występuje, system bez uszczelek. Czarna nietkana flizelina jako opcja standardowa. Inne opcje na zamówienie. Typowe moduły T-Clip F: 500 x 500 mm 600 x 600 mm 675 x 675 mm 750 x 750 mm Dodatkowo dostępne moduły prostokątne 600 x 1200 mm 300 x 1200 mm 600 x 1200 mm 300 x 1500 mm Moduły do zamówień Długość panelu (A) mm. specjalnych Szerokość panelu (B) 300 / 400 / 500 / 600 mm. WZORY PERFORACJI STANDARDOWYCH ZALETY n Efekt monolitycznego sufitu dzięki systemowi z rusztem ukrytym n Demontaż od dołu przy użyciu przyrządu do wyjmowania płyt w celu uzyskania dostępu do przestrzeni powyżej sufitu n Ekonomiczne rozwiązanie sufitowe n Doskonałe właściwości akustyczne ZASTOSOWANIE n Różnorodne zastosowania, od małych pomieszczeń serwisowych do dużych sal w biurowcach oraz terminali lotnisk i dworców. PROJEKT: Uniwersytet Learning Commons Building - Manchester (UK) :::::::: ARCHITEKT: Sheppard Robson Ekstra mikroperforacja Rg 0701 Średnica otworu: 0.7 mm Powierzchnia otwarta: 1.5 % Mikroperforacja Rd 1522 Średnica otworu: 1.5 mm Powierzchnia otwarta: 22% Standardowa perforacja Rg 2516 Średnica otworu: 2.5 mm Powierzchnia otwarta: 16% Inne perforacje dostępne na zamówienie.

20 33 :::: WŁAŚCIWOŚCI AKUSTYCZNE Systemy metalowych sufitów zostały poddane badaniom ich właściwości akustycznych. Wszystkie perforowane płyty mogą być dostarczane z różnorodnymi opcjami wkładów akustycznych. Szczegółowe informacje dostępne na życzenie. KOLORY Standardowe kolory RAL % połysku Global White 12% połysku RAL % połysku RAL % połysku PRZEWODNOŚĆ CIEPLNA (λ) W/mK 50.0: Stal 0.04: Flizelina akustyczna RAL 9010 Global White RAL 9006 RAL 9007 ODPORNOŚĆ NA PODWYŻSZONĄ WILGOTNOŚĆ WZGLĘDNĄ POWIETRZA Do 95% RH przy założeniu krótkotrwałej ekspozycji. INTEGRACJA URZĄDZEŃ SERWISOWYCH Płyty metalowe mogą być dostarczone z przygotowanymi wycięciami dla sprawnej integracji podwieszanych niezależnie urządzeń. CZYSZCZENIE Kurz należy usunąć z powierzchni płyty za pomocą czystej suchej szmatki. Uporczywe zabrudzenia można usunąć ciepłą wodą z delikatnym detergentem. Należy unikać zamoczenia płyty. Odradza się stosowanie ściernych środków i narzędzi. Kolory specjalne Inne kolory RAL czy NCS dostępne na zamówienie. STANDARDY KONTROLI JAKOŚCI Armstrong posiada certyfikat producenta stosującego systemy zarządzania jakością EN ISO 9001:2008. Wszystkie systemy sufitowe produkowane są w oparciu o zakresy tolerancji i standardy jakościowe określone dla typu materiału. Specyfikacja techniczna produkcji jest dokumentem nadrzędnym. ODPOWIEDZIALNOŚĆ ŚRODOWISKOWA Płyty metalowe Armstrong mogą zawierać do 30% materiałów pochodzących z odzysku. Europejskie zakłady produkcyjne naszej firmy posiadają certyfikat ISO 14001: Cor. 1:2009. Firma Armstrong jest członkiem stowarzyszenia TAIM (Technical Association of Industrial Metal Ceilings). Zrównoważony rozwój Środowisko akustyczne Bezpieczeństwo i zdrowie % ISO Zawartość mat. z odzysku (%) Odbicie światła (%) aw Klasa pochłaniania dźwięku NRC Dncw / Dnfw (db) Rw (db) Klasa reakcji na ogień Odporność na wilgoć (%) Czyszczenie Opcja powłoki BioGuard Odporność na zadrapania Ekstra mikroperforacja Rg 0701 (2) (L) D A2-s2, d0 95 Mikroperforacja Rd 1522 (2) C A2-s2, d0 95 Standardowa perforacja Rg 2516 (2) (L) C A2-s2, d0 95 Plain / bez perforacji (1) (L) nie klasyfikowane A1 95 możliwość szorowania Premium B15 30 Premium OP19 30 w zależności od perforacji w zależności od perforacji 0.65 C A2-s1, d A A2-s2, d0 95 ściereczką ściereczką (1) Kolor RAL 9010, płyta bez wkładu akustycznego. (2) Kolor RAL 9010, płyta z flizeliną akustyczną. (3) Wilgotna szmatka dla płyt perforowanych z flizeliną, szorowanie płyt gładkich bez flizeliny. PROJEKT: Wydział Teologii Uniwersytetu Śląskiego :::::::: ARCHITEKT: STABIL sp. z o.o.

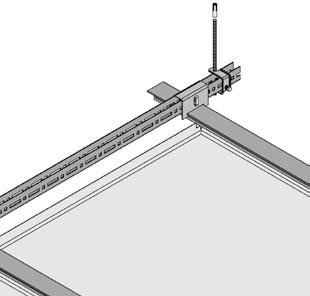

21 6 :::: :::: 36 PRZEKRÓJ POPRZECZNY DO PROFILI ZACISKOWYCH T, SYSTEM T-CLIP F z profilem U Detal A T-Clip F płyta kwadratowa Detal B T-Clip płyta prostokątna Wieszak do profili zaciskowych T Detal C Klamra obejmująca do pręta gwintowanego Profil zaciskowy T Płyta docinana Profil przyścienny maks. M T-Clip F płyta kwadratowa lub prostokątna Przyrząd do wyjmowania płyt Strona widoczna płyty około 52 Detal C Krawędź prostokątna płyty T-Clip Detal D Opcja z klipsem zabezpieczajacym Klips zabezpieczający PRZEKRÓJ WZDŁUŻNY DO PROFILI ZACISKOWYCH T, SYSTEM T-CLIP F z profilem U Klamra obejmująca do pręta gwintowanego Wieszak do profili zaciskowych T Profil zaciskowy T Detal E System rusztu Śruba sześciokątna M6 Nakrętka sześciokątna M6 Podkładka śruby M6 Profil przyścienny maks. M Płyta docinana T-Clip F płyta kwadratowa lub prostokątna Strona widoczna płyty około 52 Pręt gwintowany M6 Klamra obejmująca do pręta gwintowanego M = wymiar modułowy / A = długość panelu / B = szerokość panelu Łącznik do profilu U Łącznik do profilu zaciskowego T Nr ref. BPM Opis Nr ref. BPM Opis x 1000 mm BPM BPM Łącznik do profilu U BPM BPC 1801G Wieszak do profili zaciskowych T Profil zaciskowy T Wieszak do profili zaciskowych T BPM BPC 1775A Klips zabezpieczający BPM Klamra obejmująca do pręta gwintowanego BPM Przyrząd do wyjmowania płyt Profil zaciskowy T BPM x 30 mm* BP C1805G Łącznik wzdłużny do profilu zaciskowego T *Wybór mocowania górnego należy do projektanta / wykonawcy w oparciu o znajomość materiału nośnego i jego dopuszczalnych obciążeń.

22 37 :::: :::: 38 Detal F Sposoby podwieszania profilu U PRZEKRÓJ POPRZECZNY DO PROFILI ZACISKOWYCH T, SYSTEM T-CLIP F z profilem kanałowym C Kątownik montażowy Detal C Wieszak do profili zaciskowych T Profil kanałowy C Profil zaciskowy T Płyta docinana Kątownik przyścienny T-Clip F płyta kwadratowa lub prostokątna Przyrząd do wymowania płyt Strona widoczna płyty maks. M Klamra obejmująca wraz z prętem gwintowanym Wieszak do profili U wraz z prętem gwintowanym Wieszak typu Combi Nonius wraz z górną częścią zawiesia typu Noniusz Wieszak typu Combi Nonius wraz z drutem z oczkiem PRZEKRÓJ WZDŁUŻNY DO PROFILI ZACISKOWYCH T, SYSTEM T-CLIP F z profilem kanałowym C Kątownik montażowy Profil kanałowy C Wieszak do profili zaciskowych T Profil zaciskowy T Płyta docinana Kątownik przyścienny maks. M T-Clip F płyta kwadratowa lub prostokątna Strona widoczna płyty M = wymiar modułowy / A = długość panelu / B = szerokość panelu Nr ref. BPC 3000G BPC 7140 BPA 952G BPM BPC 1801G BPC 1775A BPM BP C1805G Opis Profil kanałowy C Łącznik wzdłużny profili kanałowych C Kątownik montażowy Wieszak do profili zaciskowych T Profil zaciskowy T Klips zabezpieczający Przyrząd do wymowania płyt Łącznik wzdłużny do profilu zaciskowego T

23 39 :::: :::: 40 Detal A T-Clip F płyta kwadratowa Detal B T-Clip płyta prostokątna Detal F Sposoby podwieszania profilu kanałowego C Detal C Krawędź prostokątna płyty T-Clip Detal D Opcja z klipsem zabezpieczjącym Klips zabezpieczający Kątownik montażowy Klamra do profilu kanałowego C Detal E Rozwiązanie z profilem kanałowym C Kątownik montażowy Wieszak do profili zaciskowych T Łącznik wzdłużny profili kanałowych C Łącznik do profili zaciskowych T Profil kanałowy C Profili zaciskowy T
