1 PMG SILESIA Sp. z o.o. Ul. Połomińska Katowice Powiat: wołomiński Województwo: mazowieckie PROJEKT TECHNICZNY MODERNIZACJI SZCZEGÓŁOWEJ OSNOWY WYSOKOŚCIOWEJ I WIELOFUNKCYJNEJ DLA OBSZARU GMIN: JADÓW, POŚWIĘTNE, STRACHÓWKA I TŁUSZCZ POWIATU WOŁOMIŃSKIEGO, WOJ. MAZOWIECKIE listopad 2017r.

2 OPIS PROJEKTU TECHNICZNEGO Modernizacji szczegółowej osnowy wysokościowej i wielofunkcyjnej dla obszaru gmin: Jadów, Poświętne, Strachówka i Tłuszcz 1. Zamawiający: Starostwo Powiatowe w Wołominie Ul. Prądzyńskiego 3, Wołomin 2. Wykonawca: PMG SILESIA Sp. z o.o. ul. Połomińska Katowice 3. Lokalizacja obiektu: Zgodnie z warunkami technicznymi do projektu, obiekt obejmuje swym zasięgiem obszar 4 gmin: Jadów, Poświętne, Strachówka i Tłuszcz w ich obecnych granicach administracyjnych. Jest on położony na 21 arkuszach map topograficznych 1:10000 w kroju układu współrzędnych 2000 (Rys.1): , , , , , , , , , , , , , , , , , , , , Powiat wołomiński stanowi obszar około ha, położony w centralnej (północnowschodniej) części województwa mazowieckiego. Graniczy z powiatami: legionowskim, wyszkowskim, węgrowskim, mińskim oraz m. st. Warszawą. Obejmuje, w swych granicach administracyjnych, dwanaście gmin w tym: cztery miejskie (miasta: Ząbki, Marki, Zielonka, Kobyłka), trzy miejsko-wiejskie (Radzymin, Wołomin i Tłuszcz) oraz pięć wiejskich (Dąbrówka, Klembów, Poświętne, Strachówka, Jadów). Przedmiotem opracowania jest projekt osnowy dla obszaru czterech gmin: gmina Jadów - gmina wiejska o powierzchni około 11,600ha, w skład wchodzi 26 obrębów ewidencyjnych. W bazie osnów PODGiK znajduje się informacja o 83 punktach osnowy wysokościowej gmina Poświętne - gmina wiejska o powierzchni około ha, w skład gminy wchodzi 25 obrębów ewidencyjnych. W bazie osnów PODGiK znajduje się informacja o 57 punktach osnowy wysokościowej _2 - gmina Strachówka - gmina wiejska o powierzchni około ha, w skład gminy wchodzi 22 obręby ewidencyjne. W bazie osnów PODGiK znajduje się informacja o 21 punktach osnowy wysokościowej gmina Tłuszcz - gmina miejsko-wiejska o powierzchni około ha, w skład gminy wchodzi miasto Tłuszcz (jeden obręb ewidencyjny) o powierzchni około 790ha, oraz 24 obręby ewidencyjne (obszar wiejski). W bazie osnów PODGiK znajduje się informacja o 162 punktach osnowy wysokościowej. 1

3 Rys.1. Szkic rozmieszczenia arkuszy map w układzie 2000/7 w granicach opracowania 4.Przepisy techniczne: Obowiązujące normy prawne. 1. Ustawa z dnia 17 maja 1989r. Prawo Geodezyjne i Kartograficzne (Dz. U r. poz. 1629), 2. Rozporządzenie Ministra Administracji i Cyfryzacji z dnia 8 lipca 2014 r. w sprawie formularzy dotyczących zgłaszania prac geodezyjnych i prac kartograficznych, zawiadomienia o wykonaniu tych prac oraz przekazywania ich wyników do państwowego zasobu geodezyjnego i kartograficznego (Dz.U poz. 924), 3. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 17 maja 1999r. w sprawie określenia rodzajów materiałów stanowiących państwowy zasób geodezyjny i kartograficzny, sposobu i trybu ich gromadzenia i wyłączania z zasobu oraz udostępniania zasobu (Dz. U. z 1999 r. Nr 49 poz. 493), 4. Rozporządzenie Ministra Rozwoju Regionalnego i Budownictwa z dnia 14 listopada 2000r. w sprawie wysokości opłat za czynności geodezyjne i kartograficzne oraz udzielanie informacji, a także za wykonywanie wyrysów i wypisów z operatu ewidencyjnego (Dz. U. z 2004 r. Nr 37 poz. 333), 5. Rozporządzenie Ministra Administracji i Cyfryzacji z dnia 14 lutego 2012 r. w sprawie osnów geodezyjnych, grawimetrycznych i magnetycznych (Dz. U. poz.352 z 2012 r). 6. Rozporządzenie Rady Ministrów z dnia 15 października 2012 r. w sprawie państwowego systemu odniesień przestrzennych (Dz. U. poz.1247 z 2012 r) 7. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 15 kwietnia 1999 r. w sprawie ochrony znaków geodezyjnych, grawimetrycznych i magnetycznych (Dz. U. z 1999r nr 45 poz.454) 8.Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 9 listopada 2011r. w sprawie standardów technicznych wykonania geodezyjnych pomiarów sytuacyjnych i wysokościowych oraz opracowania i przekazywania wyników tych pomiarów do państwowego zasobu geodezyjnego i kartograficznego (Dz. U. Nr 263,poz.1572) 9.Ustawa z dnia 29 sierpnia 1997 r. o ochronie danych osobowych (t.j. Dz. U. z 2002r. Nr 101, poz.926 ze zmianami) 2

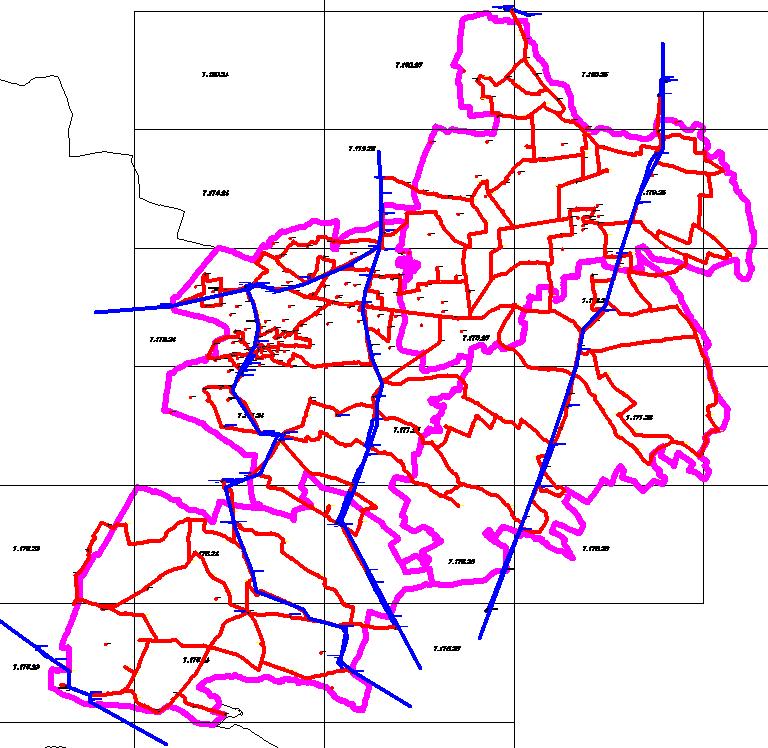

4 5. Projekt szczegółowej osnowy wysokościowej na terenie powiatu wołomińskiego Linie nawiązawcze Na terenie powiatu wołomińskiego oraz powiatów ościennych występują linie niwelacyjne zawierające punkty podstawowej osnowy wysokościowej 1, 2 kasy do których zakłada się dowiązanie osnowy szczegółowej powiatu wołomińskiego (Rys.2). Rys.2. Przebieg linii niwelacyjnych 1 i 2 klasy (kolor niebiski) na obszarze i poza powiatem wołomińskim 3

5 Łącznie w nawiązaniu sieci bierze udział 68 punktów o następujących numerach: , , , , , , , , , , , , , , _638/15, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Wykonanie pomiaru nawiązawczego zostanie wykonane do w/w liczby punków i zawierać będzie pomiar kontrolny nawiązań o łącznej długości 30,5km (Rys.3). Rys.3. Przebieg kontrolny linii nawiązań (kolor niebieski) na obszarze i poza powiatem wołomińskim 4

6 Nawiązanie poziome sieci zaprojektowano do punktów podstawowej bazowej osnowy poziimej oraz do stacji ASG-EUPOS : CCHN, NODW, BOGI, CBKA, OSMZ, MMA, JOZ2, WAT1. Linie niwelacyjne osnowy szczegółowej Projekt zawiera 297 linii niwelacyjnych szczegółowej osnowy wysokościowej równomiernie rozmieszczonej na obszarze administracyjnym Gminy Jadów, Poświętne, Strachówka i Tłuszcz. Założenie obejmuje pomiarem 310 punktów szczegółowej osnowy wysokościowej (łącznie 210 punkty nowych i 100 punktów adaptowanych). Godło Punkty nawiązania Osnowa szczegółowa 3 klasy Suma Łącznie 1: klasa 2 klasa punkty adaptowane punkty nowe_naziemne Suma Przebieg linii pomiarowych przechodzić będzie przez punkty wysokościowe stabilizowane znakami ściennym i naziemnymi. Konstrukcja projektowanej sieci osnowy szczegółowej 3 klasy równomierne rozmieszcza punkty osnowy wysokościowej na terenie powiatu, minimum po 1, 2 repery naziemne na obręb. Rozmieszczenie równomierne punktów osnowy pozwala na dostosowanie pomiarów geodezyjnych do obowiązujących przepisów oraz obowiązującego systemu wysokości i potrzeb gospodarczo-społecznych. Informacje o stanie 5

7 istniejących punktów osnowy pozyskano na podstawie danych uzyskanych z PODGiK w Wołominie (wykonana inwentaryzacja w 2016r). Projekt obejmuje pomiar metodą niwelacji geometrycznej na punktach osnowy szczegółowej o łącznej długości 425,7 km. Pomiar zwiększony o długość linii nawiązania wyniesie łącznie 456,2km. 6. Stabilizacja projektowanych punktów geodezyjnych szczegółowej osnowy wysokościowej i wielofunkcyjnej. Stabilizacja nowych punktów szczegółowej osnowy wysokościowej i wielofunkcyjnej na terenie Gminy Jadów, Poświętne, Strachówka i Tłuszcz wykonana będzie znakiem ze stali nierdzewnej osadzonym w słupie betonowym o długości min. 110cm (dawny typ 75a). Głowica znaku zawierać będzie nadaną cechę z numerem WL 0001, po kolejny numer. Stabilizacja nowych punktów wielofunkcyjnych (naziemnych) odbywać się będzie na co najmniej trzy miesiące przed planowanym pomiarem. Łącznie do stabilizacji będzie 210 znaków szczegółowej osnowy wysokościowej. Dla wszystkich adoptowanych i nowostabilizowanych punktów osnowy wysokościowej należy sporządzić nowe opisy topograficzne. 7. Przekazanie znaków pod ochronę. Wszystkie nowostabilizowane znaki wysokościowe należy przekazać pod ochronę. Przekazanie znaku polega na dostarczeniu właścicielowi\władającemu nieruchomością zawiadomienia o umieszczeniu znaku, zwane ZAWIADOMIENIEM. Zawiadomienie należy sporządzić w dwóch egzemplarzach (oryginał\kopia) a kopię przekazać osobiście lub za pośrednictwem poczty z poświadczeniem odbioru właścicielowi\władającemu nieruchomością. 8. Pomiar projektowanej sieci szczegółowej osnowy wysokościowej i wielofunkcyjnej. a) Pomiar niwelacyjny Zaleca się wykonanie terenowego pomiar poligonów niwelacyjnych przy użyciu niwelatorów kodowych z kompletem łat niwelacyjnych-kodowych. Zestawy pomiarowe muszą posiadać aktualne świadectwa sprawdzenia niwelatorów i komparacji łat. Instrumenty powinny zaliczać się do klasy N-I, N-II zgodnie z normą BN-78/ i spełniać wymogi dokładnościowe dla instrumentów używanych do pomiaru osnów wysokościowych 2 i 3 klasy. Wszystkie świadectwa zgodności instrumentów należy dołączyć w końcowym opracowaniu. W trakcie pomiaru niwelacyjnego należy zwracać szczególną uwagę na zalecenia dotyczące pomiaru zawarte w Rozporządzeniu Ministra Administracji i Cyfryzacji z dnia 14 lutego 2012r., między innymi na to aby: - wykonywanie pomiaru odcinków z linii pomiarowych niwelatorem odbywało się na stanowisku ze środka przy parzystej liczbie stanowisk, - na każdym stanowisku przewyższenie wyznaczać dwukrotnie, a powstała różnica między dwoma wyznaczeniami przewyższenia na stanowisku nie była większa niż 2 milimetry, 6

8 - długość celowych nie przekraczała więcej niż 50 m a dłuższe celowe były zastosowane tylko w przypadku przechodzenia przez przeszkody terenowe, - różnica wyników dwukrotnego pomiaru odcinka niwelacyjnego, obliczona z pomiaru w kierunku głównym i powrotnym, nie powinna być większa od 6 R [mm], gdzie R określa długość odcinka w km b) Pomiar sytuacyjny Dla punktów wielofunkcyjnych, należy zastosować pomiar techniką satelitarną GPS tj. metodę pomiaru statycznego. Pomiar metodą satelitarną należy wykonywać minimum czterema odbiornikami dwuczęstotliwościowymi. Dla wektorów powyżej 20 km należy wydłużyć czas obserwacji lub skrócić wektor poprzez roboczy punkt pośredni. Wysokość anten GPS nad punktem należy mierzyć dwukrotnie, na początku i końcu pomiaru. Czas obserwacji dla punktów mierzonych techniką GPS powinien wynosić minimum 45 minut. Przed przystąpieniem do pomiaru wykonawca powinien przedstawić aktualne świadectwa komparacji instrumentów, którymi będą wykonywane pomiary. Wysokości wszystkich punktów sieci zostaną określone w drodze niwelacji geometrycznej i satelitarnej i poddane wyrównaniu metodą ścisłą. 9. Obliczenia wyrównujące sieć szczegółowej osnowy wysokościowej i wielofunkcyjnej Obliczenia wyznaczenia wysokości punktów osnowy należy przeprowadzić metodą ścisłą w programie GEONET na podstawie uśrednionych obserwacji z uwzględnieniem stałości punktów nawiązania. Skład wyrównanej sieci powinien tworzyć zbiór nawiązania oraz zbiór punktów osnowy szczegółowej. Jako parametr wagowania przyjąć należy długość odcinka pomierzonego przewyższenia wraz z błędem jednostkowym a-priori dla podwójnej niwelacji na jeden kilometr. Ścisłe wyrównanie sieci zrealizować należy dla układów wysokości PL-KRON86-NH, PL- EVRF2007-NH przy uwzględnieniu założenia wynikające z charakterystyki dokładności szczegółowej osnowy wysokościowej podanego w Rozporządzeniu Ministra Administracji i Cyfryzacji z dnia 14 lutego 2012r., gdzie średni błąd pomiaru 1 km niwelacji nie powinien być większy niż ±4 mm/km, lub błąd wysokości punktu po wyrównaniu nie powinien być większy niż ±0,01m. Wyrównanie sieci szczegółowej zaleca się wykonać metodą ścisłą w układzie PL-2000/7. Do wyrównania należy wstawić dane i wyniki z pomiarów klasycznych kątowo-liniowych, niwelacyjnych wraz z danymi otrzymanymi na podstawie pomiarów wykonanych metodą statyczną GPS. Sumaryczne dane będą stanowiły podstawę do określenia współrzędnych punktów projektowanej osnowy szczegółowej. Błąd określenia współrzędnych punktów nie powinien być większy niż 7cm. 10. Kompletowanie operatu Po zakończeniu prac terenowych należy opracować kameralnie dokumentację ze zrealizowanego projektu osnowy wysokościowe. Kameralne opracowanie dokumentacji obejmuje: sprawozdanie techniczne z realizacji szczegółowej osnowy wysokościowej, wyniki wyrównania sieci, zestawienie pomiaru odcinków w kierunku głównym i powrotnym wraz z analizą zgodności różnicy dh w odniesieniu do odchyłki dopuszczalnej, 7

9 zestawienie odcinków kontrolnych wraz z analizą stabilności reperów, analizę zamknięć poligonów niwelacyjnych, zestawienie zbioru wykazu wyznaczonych wysokości i współrzędnych oraz pozostałych danych dotyczących reperów, opracowanie wykazu porównawczego starych i nowych rzędnych dla punktów adaptowanych, skompletowanie dzienników z pomiaru niwelacyjnego oraz raportów z pomiaru współrzędnych metodą RTK/RTN, skompletowanie polowych opisów topograficznych po stabilizacji znaku, opracowanie finalnych opisów topograficznych, opracowanie pliku wsadowego do bazy danych, skompletowanie zawiadomień o umieszczeniu znaków, opracowanie map przeglądowych w skali 1:10000 szkic zbiorczy wyrównanej sieci w skali 1:
