2 Literatura: Międzynarodowa Konwencja o Bezpieczeństwie Życia na Morzu, 1974 SOLAS Przepisy Nadzoru Konwencyjnego Statków Morskich PRS Przepisy Klasyfikacji i Budowy Statków Morskich PRS

3 ZAKRES WYPOSAŻENIA STATKÓW W URZĄDZENIA NAWIGACYJNE (dotyczy statków zbudowanych lub po tej dacie) Zakres zastosowania i wymagania (wg SOLAS V/19) Statek zbudowany 1 lipca 2002 r. lub po tej dacie powinien być wyposażony w systemy nawigacyjne oraz wyposażenie spełniające następujące wymagania: (Jednak w przypadku statku o pojemności brutto mniejszej niż 150, PRS, działając z upoważnienia odpowiedniej Administracji, określi każdorazowo, które z wymagań nie będą miały zastosowania).

4 ZAKRES WYPOSAŻENIA STATKÓW W URZĄDZENIA NAWIGACYJNE (dotyczy statków zbudowanych lub po tej dacie)

5 Zakres wyposażenia - statki zbudowane 1 lipca 2002 r. lub po tej dacie Każdy statek niezależnie od wielkości powinien być wyposażony w: 1. odpowiednio skompensowany kompas magnetyczny, określający kurs statku i pokazujący jego odczyt na stanowisku sterowania; 2. namiernik optyczny, niezależny od źródła zasilania, pozwalający na dokonywanie namiarów w zakresie 360 stopni; 3. środki zapewniające ciągłą korekcję kursu i namiaru magnetycznego do wartości rzeczywistej; 4. mapy nawigacyjne oraz publikacje nautyczne do planowania i przedstawiania tras żeglugowych planowanej podróży oraz do nanoszenia i kontroli pozycji podczas podróży. Systemy obrazowania map elektronicznych i informacji (ECDIS) mogą zostać uznane jako spełniające wymagania niniejszego punktu; 5. dodatkowe urządzenie rezerwowe systemu ECDIS spełniające funkcje wymagane w punkcie wyżej, jeżeli funkcje te są częściowo lub całkowicie zapewnione środkami elektronicznymi; (Jako dodatkowe urządzenie rezerwowe dla systemów map elektronicznych i informacji nawigacyjnej ECDIS może być używany odpowiedni zestaw map drukowanych) 6. odbiornik globalnego satelitarnego systemu nawigacyjnego (np. GPS) lub odbiornik ziemskiego systemu radionawigacyjnego pozwalający na automatyczne określanie i uaktualnianie pozycji podczas całej planowanej podróży;

6 Zakres wyposażenia - statki zbudowane 1 lipca 2002 r. lub po tej dacie Każdy statek niezależnie od wielkości powinien być wyposażony w (cd.): 7. statek o pojemności brutto poniżej 150 powinien, jeżeli jest to uzasadnione, posiadać reflektor radarowy lub inny środek umożliwiający wykrycie statku przy pomocy radaru pracującego na częstotliwościach zarówno 9, jak i 3 GHz; 8. jeżeli mostek nawigacyjny jest całkowicie zamknięty i jeżeli PRS, działając z upoważnienia odpowiedniej Administracji, nie określi tego inaczej, system odbioru i wzmacniania dźwięków, który pozwala oficerowi wachtowemu słyszeć sygnały dźwiękowe oraz określać kierunek, z którego dźwięki przychodzą; 9. telefon lub inne urządzenie pozwalające przekazać kurs do awaryjnego stanowiska sterowego, jeżeli takie istnieje, przy czym: jeżeli jest więcej niż jedno awaryjne stanowisko sterowania, kurs powinien być przekazany do każdego z nich; do odbioru informacji na awaryjnym stanowisku sterowania powinien być zastosowany mikrofonogłośnik, słuchawki lub inne podobne urządzenie nie wymagające ręcznej manipulacji.

7 Zakres wyposażenia - statki zbudowane 1 lipca 2002 r. lub po tej dacie Każdy statek towarowy o pojemności brutto 150 i większej oraz każdy statek pasażerski niezależnie od wielkości, powinien być wyposażony dodatkowo w: 1. zapasowy kompas magnetyczny, lub inne zamienne lub dublujące urządzenie. Dopuszcza się zastosowanie żyrokompasu zamiast zapasowego kompasu magnetycznego, jeżeli jest zasilany z podstawowego i awaryjnego źródła zasilania oraz dodatkowo wyposażony w tymczasowe źródło zasilania (np. baterię); 2. lampę sygnalizacji dziennej do komunikacji światłem w dzień i w nocy, która oprócz możliwości zasilania ze statkowego źródła zasilania musi posiadać dodatkowe indywidualne źródło zasilania

8 Zakres wyposażenia - statki zbudowane 1 lipca 2002 r. lub po tej dacie Każdy statek towarowy o pojemności brutto 150 i większej oraz każdy statek pasażerski niezależnie od wielkości, powinien być wyposażony dodatkowo w: 3. system kontroli czujności oficera wachtowego (BNWAS) jak następuje: statki towarowe o pojemności brutto 150 i większej oraz statki pasażerskie niezależnie od wielkości, zbudowane 1 lipca 2011 r. lub po tej dacie; statki pasażerskie niezależnie od wielkości, zbudowane przed 1 lipca 2011 r. nie później niż podczas pierwszego przeglądu po 1 lipca 2012 r.; statki towarowe o pojemności 3000 i większej, zbudowane przed 1 lipca 2011 r. nie później niż podczas pierwszego przeglądu po 1 lipca 2012 r.; statki towarowe o pojemności 500 i większej lecz mniejszej niż 3000, zbudowane przed 1 lipca 2011 r. nie później niż podczas pierwszego przeglądu po 1 lipca 2013 r.; statki towarowe o pojemności 150 i większej lecz mniejszej niż 500, zbudowane przed 1 lipca 2011 r. nie później niż podczas pierwszego przeglądu po 1 lipca 2014 r.

9 Zakres wyposażenia - statki zbudowane 1 lipca 2002 r. lub po tej dacie Każdy statek towarowy o pojemności brutto 150 i większej oraz każdy statek pasażerski niezależnie od wielkości, powinien być wyposażony dodatkowo w: 3. system kontroli czujności oficera wachtowego (BNWAS) jak następuje: statki towarowe o pojemności brutto 150 i większej oraz statki pasażerskie niezależnie od wielkości, zbudowane 1 lipca 2011 r. lub po tej dacie; statki pasażerskie niezależnie od wielkości, zbudowane przed 1 lipca 2011 r. nie później niż podczas pierwszego przeglądu po 1 lipca 2012 r.; statki towarowe o pojemności 3000 i większej, zbudowane przed 1 lipca 2011 r. nie później niż podczas pierwszego przeglądu po 1 lipca 2012 r.; statki towarowe o pojemności 500 i większej lecz mniejszej niż 3000, zbudowane przed 1 lipca 2011 r. nie później niż podczas pierwszego przeglądu po 1 lipca 2013 r.; statki towarowe o pojemności 150 i większej lecz mniejszej niż 500, zbudowane przed 1 lipca 2011 r. nie później niż podczas pierwszego przeglądu po 1 lipca 2014 r.

10 Zakres wyposażenia - statki zbudowane 1 lipca 2002 r. lub po tej dacie Każdy statek towarowy o pojemności brutto 300 i większej oraz każdy statek pasażerski niezależnie od wielkości, powinien być wyposażony dodatkowo w: 1. echosondę do pomiaru i wskazywania głębokości wody pod statkiem; 2. radar 9 GHz pomagający w nawigacji oraz w unikaniu kolizji, umożliwiający określanie i wskazywanie odległości oraz namiaru na transpondery radarowe, a także inne jednostki nawodne, przeszkody, pławy, linie brzegowe i znaki nawigacyjne; 3. urządzenie do elektronicznego nakreślania (EPA) zapewniające elektroniczne nanoszenie odległości i namiaru ech radarowych w celu określenia ryzyka kolizji; 4. urządzenie do pomiaru prędkości i przebytej drogi względem wody; 5. odpowiednio skompensowane urządzenie do przekazywania kursu (THD) do radaru, urządzenia do elektronicznego nakreślania i systemu AIS Urządzenie do elektronicznego nakreślania (EPA) oraz urządzenie do przekazywania kursu (THD) obowiązują jedynie dla statków o pojemności mniejszej niż 500. Powyżej tej pojemności obowiązują zamiast nich, odpowiednio, urządzenie do automatycznego śledzenia (ATA) oraz żyrokompas.

11 Zakres wyposażenia - statki zbudowane 1 lipca 2002 r. lub po tej dacie Każdy statek towarowy o pojemności brutto 300 i większej odbywający podróże międzynarodowe i każdy statek towarowy o pojemności brutto 500 i większej nie odbywający podróży międzynarodowych oraz każdy statek pasażerski niezależnie od wielkości powinien być wyposażony w system automatycznej identyfikacji (AIS).

12 Zakres wyposażenia - statki zbudowane 1 lipca 2002 r. lub po tej dacie Każdy statek o pojemności brutto 500 i większej, powinien być wyposażony dodatkowo w: 1. żyrokompas lub inne urządzenie niemagnetyczne, zdolne do określania i wskazywania kursu, zapewniające wyraźny odczyt sternikowi na głównym stanowisku sterowym. Urządzenie to powinno także przekazywać informacje o kursie jako dane wejściowe do radaru, AIS-u, ATA; 2. powtarzacz żyrokompasu lub inne urządzenie zapewniające wizualne informacje o kursie na awaryjnym stanowisku sterowania, jeżeli takie istnieje; 3. powtarzacz żyrokompasu do brania namiarów w sektorze 360. PRS, działając z upoważnienia odpowiedniej Administracji, może zwolnić z tego wymagania statek o pojemności brutto mniejszej niż 1600; 4. wskaźniki parametrów pracy steru, śruby, steru strumieniowego, śruby nastawnej lub inne środki wskazujące kąt wychylenia steru, obroty śruby, moc i kierunek działania steru strumieniowego, a w przypadku śruby nastawnej wielkość naporu poprzecznego, skok i tryb pracy. Wszystkie wskaźniki powinny być widoczne ze stanowiska dowodzenia; 5. urządzenie do automatycznego śledzenia (ATA) umożliwiające automatyczne prowadzenie nakresów w celu określenia ryzyka kolizji.

13 Zakres wyposażenia - statki zbudowane 1 lipca 2002 r. lub po tej dacie Każdy statek o pojemności brutto 3000 i większej, powinien być wyposażony dodatkowo w: 1. radar 3 GHz lub alternatywnie, jeżeli zgodzi się na to PRS działający z upoważnienia odpowiedniej Administracji, drugi radar 9 GHz w pełni niezależny od radaru podstawowego 2. drugie urządzenie do automatycznego śledzenia (ATA) (do radaru wymienionego powyżej) w pełni niezależne od wymaganego poprzednio Drugie urządzenie do automatycznego śledzenia (ATA) obowiązuje jedynie dla statków o pojemności brutto mniejszej niż Dla statków o pojemności brutto równej lub większej zamiast drugiego urządzenia ATA wymagane jest urządzenie do automatycznego nakreślania radarowego (ARPA).

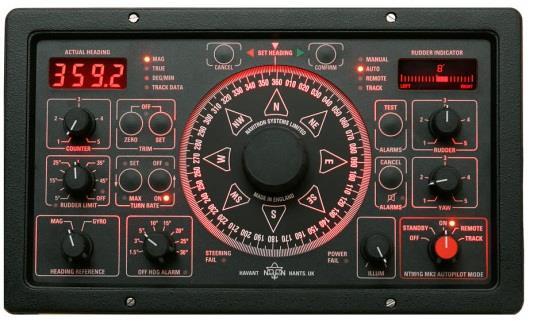

14 Zakres wyposażenia - statki zbudowane 1 lipca 2002 r. lub po tej dacie Każdy statek o pojemności brutto i większej, powinien być wyposażony dodatkowo w: 1. urządzenie do automatycznego nakreślania radarowego (ARPA) do automatycznego nanoszenia odległości i namiaru na co najmniej 20 ech radarowych, w celu określenia ryzyka kolizji i symulacji próbnego manewru, podłączone do urządzenia wskazującego prędkość i drogę przebytą względem wody; 2. oraz urządzenie do sterowania po kursie lub po profilu. Każdy statek o pojemności brutto i większej, powinien być wyposażony dodatkowo w: 1. wskaźnik prędkości zwrotu określający i pokazujący prędkość zwrotu; 2. urządzenie do pomiaru prędkości i przebytej drogi względem dna w kierunku wzdłużnym i poprzecznym.

15 Zakres wyposażenia - statki zbudowane 1 lipca 2002 r. lub po tej dacie Statki odbywające podróże międzynarodowe powinny być wyposażone w system ECDIS jak następuje: statki pasażerskie o pojemności brutto 500 i większej, zbudowane 1 lipca 2012 r. lub po tej dacie; zbiornikowce o pojemności brutto 3000 i większej, zbudowane 1 lipca 2012 r. lub po tej dacie; statki towarowe, inne niż zbiornikowce, o pojemności brutto i większej, zbudowane 1 lipca 2013 r. lub po tej dacie; statki towarowe, inne niż zbiornikowce, o pojemności brutto 3000 i większej lecz mniejszej niż 10000, zbudowane 1 lipca 2014 r. lub po tej dacie; statki pasażerskie o pojemności brutto 500 i większej, zbudowane przed 1 lipca 2012 r. nie później niż do pierwszego przeglądu przypadającego 1 lipca 2014 r. lub po tej dacie; zbiornikowce o pojemności brutto 3000 i większej, zbudowane przed 1 lipca 2012 r. nie później niż do pierwszego przeglądu przypadającego 1 lipca 2015 r. lub po tej dacie;

16 Zakres wyposażenia - statki zbudowane 1 lipca 2002 r. lub po tej dacie Statki odbywające podróże międzynarodowe powinny być wyposażone w system ECDIS jak następuje: statki towarowe, inne niż zbiornikowce, o pojemności brutto i większej, zbudowane przed 1 lipca 2013 r. nie później niż do pierwszego przeglądu przypadającego 1 lipca 2016 r. lub po tej dacie; statki towarowe, inne niż zbiornikowce, o pojemności brutto i większej lecz mniejszej niż 50000, zbudowane przed 1 lipca 2013 r. nie później niż do pierwszego przeglądu przypadającego 1 lipca 2017 r. lub po tej dacie, oraz; statki towarowe, inne niż zbiornikowce, o pojemności brutto i większej lecz mniejszej niż 20000, zbudowane przed 1 lipca 2013 r. nie później niż do pierwszego przeglądu przypadającego 1 lipca 2018 r. lub po tej dacie. PRS, działając z upoważnienia odpowiedniej administracji, może zwolnić statki z obowiązku spełnienia wymagań, jeśli w ciągu dwóch lat od daty obowiązywania wymagań statki te zostaną całkowicie wycofane z eksploatacji.

17 Zakres wyposażenia - statki zbudowane 1 lipca 2002 r. lub po tej dacie Rejestrator danych z podróży (VDR) (wg SOLAS V/20) Następujące statki odbywające podróże międzynarodowe powinny być wyposażone w rejestrator danych z podróży VDR: 1. statki pasażerskie zbudowane 1 lipca 2002 r. lub po tej dacie; 2. pasażerskie statki ro-ro zbudowane przed 1 lipca 2002 r. nie później niż do daty pierwszego przeglądu przypadającego 1 lipca 2002 r. lub po tej dacie; 3. statki pasażerskie, inne niż statki pasażerskie ro-ro, zbudowane przed 1 lipca 2002 r. nie później niż do 1 stycznia 2004 r.; oraz 4. statki towarowe o pojemności brutto 3000 i większej zbudowane w dniu 1 lipca 2002 r. lub po tej dacie. Następujące statki towarowe odbywające podróże międzynarodowe powinny być wyposażone w rejestrator danych z podróży (VDR), który może być uproszczonym rejestratorem danych z podróży (S-VDR): 1. statki towarowe o pojemności brutto lub większej zbudowane przed 1 lipca 2002 r. do pierwszego przeglądu na doku planowanego po 1 lipca 2006 r., lecz nie później niż do 1 lipca 2009 r.; 2. statki towarowe o pojemności brutto 3000 lub większej, lecz mniejszej niż 20000, zbudowane przed 1 lipca 2002 r. do pierwszego przeglądu na doku planowanego po 1 lipca 2007 r., lecz nie później niż do 1 lipca 2010 r.;

18 Zakres wyposażenia - statki zbudowane 1 lipca 2002 r. lub po tej dacie System dalekosiężnej identyfikacji i śledzenia statków ( system LRIT) (wg SOLAS V/19.1) Następujące statki, zbudowane 31 grudnia 2008 r. lub po tej dacie, powinny być wyposażone w system dalekosiężnej identyfikacji i śledzenia: statki pasażerskie i szybkie jednostki pasażerskie (HSC); statki towarowe i jednostki szybkie (HSC) o pojemności brutto 300 i większej; ruchome jednostki górnictwa morskiego.

19 Zakres wyposażenia - statki zbudowane 1 lipca 2002 r. lub po tej dacie System dalekosiężnej identyfikacji i śledzenia statków ( system LRIT) (wg SOLAS V/19.1) Statki wymienione wcześniej, zbudowane przed 31 grudnia 2008 r., powinny być wyposażone w system LRIT w następujących terminach: statki pływające w obszarach morza A1, A2 oraz A1, A2, A3 nie później niż do pierwszego przeglądu urządzeń radiowych przypadającego po 31 grudnia 2008r.; statki pływające w obszarach morza A1, A2, A3, A4 nie później niż do pierwszego przeglądu urządzeń radiowych przypadającego po 1 lipca 2009 r., przy czym statki pływające w obszarach morza A1, A2, A3 powinny być wyposażone zgodnie z podpunktem 1; statki wyposażone w system automatycznej identyfikacji (AIS), uprawiające żeglugę wyłącznie w obszarze morza A1, niezależnie od daty budowy, nie muszą być wyposażone w system LRIT.

20 Zakres wyposażenia - statki zbudowane 1 lipca 2002 r. lub po tej dacie Zestaw urządzeń nawigacyjnych dla statków zbudowanych lub po tej dacie, odbywających podróże międzynarodowe Urządzenie (system) < i <300 Pojemność brutto 300 i < i < i < i <50000 Kompas magnetyczny X X X X X X X Namiernik optyczny X X X X X X X Mapy i wydawnictwa nawigacyjne klasyczne lub elektroniczne (1) X X X X X X X Odbiornik systemu nawigacyjnego X X X X X X X System odbioru i wzmacniania dźwięków (2) Telefon lub inny środek łączności ze stanowiskiem sterowania awaryjnego Reflektor radarowy (3 i 9 GHz) (3) X X X X X X X X X X X X X X X Zapasowy kompas magnetyczny X(*) X X X X X X Lampa sygnalizacji dziennej X(*) X X X X X X (1) W przypadku ECDIS wymagane urządzenie rezerwowe lub komplet map papierowych. (2) Wymaganie dotyczy statków bez otwartych skrzydeł mostka. Administracja może zwolnić z tego wymagania. (3) Jeżeli instalacja reflektora jest uzasadniona. (*) Jedynie statki pasażerskie.

21 Zakres wyposażenia - statki zbudowane 1 lipca 2002 r. lub po tej dacie Zestaw urządzeń nawigacyjnych dla statków zbudowanych lub po tej dacie, odbywających podróże międzynarodowe Urządzenie (system) < i <300 Pojemność brutto 300 i < i < i < i <50000 Echosonda X(*) X(*) X X X X X Radar 9 GHz (radar nr 1) X(*) X(*) X X X X X Urządzenie do elektronicznego nakreślania (EPA) (do radaru nr 1) Urządzenie do pomiaru prędkości i drogi względem wody (log) System kontroli czujności oficera wachtowego (BNWAS)(4) X(*) X(*) X X(*) X(*) X X X X X X(*) X X X X X X ECDIS(4) X(*) X X X System automatycznej identyfikacji (AIS) (4) Urządzenie do przekazywania kursu (THD) X(*) X(*) X X X X X X(*) X(*) X (4) Zgodnie z harmonogramem. (*) Jedynie statki pasażerskie.

22 Zakres wyposażenia - statki zbudowane 1 lipca 2002 r. lub po tej dacie Zestaw urządzeń nawigacyjnych dla statków zbudowanych lub po tej dacie, odbywających podróże międzynarodowe Urządzenie (system) < i <300 Pojemność brutto 300 i < i < i < i <50000 Żyrokompas X X X X Powtarzacz żyrokompasu na stanowisku sterowania awaryjnego Powtarzacz żyrokompasu umożliwiający określanie namiarów dookoła całego widnokręgu w zakresie 360 Wskaźniki: wychylenia steru, prędkości obrotowej śruby, siły i kierunku działania sterów strumieniowych oraz nastaw śruby nastawnej, umożliwiające dokonywanie odczytów ze stanowiska dowodzenia statkiem Urządzenie do automatycznego śledzenia (ATA), (zamiast EPA do radaru nr 1) X X X X X X X X X X X X X X X X

23 Zakres wyposażenia - statki zbudowane 1 lipca 2002 r. lub po tej dacie Zestaw urządzeń nawigacyjnych dla statków zbudowanych lub po tej dacie, odbywających podróże międzynarodowe Urządzenie (system) Radar 3 GHz lub radar 9 GHz (5) (radar nr 2) Urządzenie do automatycznego śledzenia(ata) (do radaru nr 2) Urządzenia do automatycznego nakreślania radarowego (ARPA) (zamiast ATA do radaru nr 2) Urządzenia do sterowania wg kursu lub wg profilu (autopilot) Wskaźnik prędkości zwrotu Urządzenie do pomiaru prędkości i drogi mierzonych względem dna morskiego w kierunku wzdłużnym i poprzecznym (log) < i <300 Pojemność brutto 300 i < i < i < i < X X X X X X X X X X (5) Radar 9 GHz może być zainstalowany zamiast radaru 3 GHz jedynie za zgodą Administracji. (6) Zgodnie z harmonogramem. (7) Zgodnie z harmonogramem (*) Jedynie statki pasażerskie.

24 Zakres wyposażenia - statki zbudowane 1 lipca 2002 r. lub po tej dacie Zestaw urządzeń nawigacyjnych dla statków zbudowanych lub po tej dacie, odbywających podróże międzynarodowe Urządzenie (system) Rejestrator danych z podróży (VDR) (6) < i <300 Pojemność brutto 300 i < i < i < i < X(*) X(*) X(*) X(*) X X X System LRIT (7) X(*) X(*) X X X X X (6) Zgodnie z harmonogramem. (7) Zgodnie z harmonogramem (*) Jedynie statki pasażerskie.

25 WYMAGANIA DOTYCZĄCE INSTALACJI URZĄDZEŃ NAWIGACYJNYCH NA STATKACH

26 Wymagania dotyczące instalacji poszczególnych urządzeń kompasy magnetyczne Kompasy magnetyczne Kompas magnetyczny powinien być ustawiony, jeżeli to możliwe i uzasadnione, w płaszczyźnie symetrii statku. Główna kreska rumbowa powinna pokazywać linię dziobową z dokładnością ±0,5 (zaleca się ±0,2 ). Kompas magnetyczny powinien być ustawiony i zamocowany w taki sposób, aby jego płaszczyzna pionowa przechodząca przez kreski kursowe nie odchylała się od płaszczyzny symetrii statku lub płaszczyzny do niej równoległej więcej niż o 0,2. Kompas główny powinien być zainstalowany na pokładzie namiarowym w miejscu, z którego zapewniona jest możliwość namierzania obiektów w jak największej części widnokręgu. W każdym przypadku powinno być możliwe namierzanie w sektorze 230, po 115 w obie strony, licząc od dziobu statku. Należy zapewnić dostęp do kompasu ze wszystkich stron.

27 Wymagania dotyczące instalacji poszczególnych urządzeń kompasy magnetyczne Kompas sterowy powinien być zainstalowany przy głównym stanowisku sterowania ręcznego w sterowni. Instalowanie w pobliżu kompasów jakichkolwiek przedmiotów nie przewidzianych w uzgodnionym projekcie rozmieszczenia tych kompasów może być dokonywane tylko za zgodą PRS. Dla głównego kompasu magnetycznego z optycznym przekazywaniem wskazań należy dodatkowo zapewnić następujące warunki: ekran peryskopu powinien znajdować się, w miarę możliwości, na poziomie oczu sternika, w odległości nie większej niż 1,2 m; rura peryskopu nie powinna być przyczyną powstawania martwych kątów widoczności dla sternika.

28 Wymagania dotyczące instalacji poszczególnych urządzeń kompasy magnetyczne Kompasy magnetyczne należy instalować możliwie daleko od materiałów magnetycznych. Minimalną odległość kompasu głównego od materiału magnetycznego, stanowiącego część konstrukcji statku, należy określić według rys.

29 Wymagania dotyczące instalacji poszczególnych urządzeń żyrokompasy Żyrokompasy Jeżeli żyrokompas ma niewielkie wymiary, dopuszcza się instalowanie go w sterowni lub kabinie nawigacyjnej (jeżeli taka istnieje). Żyrokompas główny i każdy jego powtarzacz używany do określania namiarów optycznych należy tak zainstalować, aby zaznaczone na nich kreski oznaczające dziób i rufę były w tej samej płaszczyźnie pionowej co środek róży kompasu i były równoległe do płaszczyzny symetrii statku z dokładnością ±0,5. Powtarzacz namiarowy należy instalować na pokładzie namiarowym, w miejscu, z którego zapewniona jest możliwość namierzania obiektów w jak największej części widnokręgu. W każdym przypadku powinno być możliwe namierzanie w sektorze 230, po 115 w obie strony, licząc od dziobu statku. Należy zapewnić dostęp do powtarzacza ze wszystkich stron.

30 Wymagania dotyczące instalacji poszczególnych urządzeń żyrokompasy Jeżeli występują dwa powtarzacze, po jednym na każdym skrzydle mostka, to należy zapewnić widoczność co najmniej 180 od dziobu statku na odpowiednią burtę. Powtarzacze kursu należy instalować na głównym i awaryjnym stanowisku sterowania lub w pomieszczeniu maszyny sterowej (jeżeli pełni ono funkcję awaryjnego stanowiska sterowego), na stanowisku nawigacji, stanowisku planowania i na stanowiskach na skrzydłach mostka. Jeżeli na głównym stanowisku sterowania znajduje się panel autopilota z wbudowanym powtarzaczem żyrokompasu, wówczas instalowanie oddzielnego powtarzacza nie jest wymagane. Powtarzacz żyrokompasu powinien być tak umieszczony na awaryjnym stanowisku sterowania, aby w czasie odczytu kąta wychylenia steru możliwy był łatwy odczyt z powtarzacza. Bardziej przydatnym do tego celu może być powtarzacz żyrokompasu z cyfrowym odczytem.

31 Wymagania dotyczące instalacji poszczególnych urządzeń logi Urządzenia do pomiaru prędkości i przebytej drogi Przyrząd główny wskazujący prędkość i przebytą drogę należy instalować na stanowisku planowania. Wskaźniki prędkości należy instalować na stanowisku nawigacji, na głównym stanowisku sterowania silnika głównego w siłowni i ewentualnie na stanowisku monitorowania. Czujnik denny powinien być zainstalowany w takim miejscu kadłuba, aby przy najmniejszym zanurzeniu statku i podczas kołysania nie wynurzał się i aby przepływ opływających go strug wody nie był zakłócony przez wystające części kadłuba oraz otwory wlotowe i wylotowe. Czujnik denny oraz zawór odcinający czujnika powinny być tak zainstalowane, aby ich uszkodzenie nie spowodowało dostania się wody do statku.

32 Wymagania dotyczące instalacji poszczególnych urządzeń echosondy Echosondy Wskaźnik echosondy należy instalować na stanowisku planowania, stanowisku nawigacji i ewentualnie na stanowisku monitorowania. Przetwornik echosondy należy instalować w dnie statku, w miejscu gdzie występują najmniejsze drgania, w takiej odległości od burt oraz od dziobu i rufy, aby wykluczone było jego wynurzanie się przy kołysaniu. Zaleca się instalować przetwornik w pobliżu płaszczyzny symetrii statku, w odległości od 0,2 do 0,5 długości statku od dziobu, mierzonej w płaszczyźnie wodnicy odpowiadającej najmniejszemu zanurzeniu eksploatacyjnemu. Przetwornik należy instalować w taki sposób, aby jego czynna powierzchnia była równoległa do płaszczyzny poziomej z tolerancją ±3.

33 Wymagania dotyczące instalacji poszczególnych urządzeń echosondy Przetwornik powinien być zainstalowany tak, aby jego uszkodzenie nie spowodowało dostania się wody do statku. Jeżeli nie jest on instalowany w specjalnym szczelnym pomieszczeniu, to kabel przetwornika musi być prowadzony w metalowej rurze, od samego przetwornika do pokładu grodziowego, z zachowaniem szczelności i ciągłości przewodności elektrycznej. Należy zwrócić uwagę na to, aby w pobliżu przetwornika nie znajdowały się wystające części kadłuba, otwory wlotowe i wylotowe mogące zapowietrzyć strugi wody opływające przetwornik, zakłócając w ten sposób pracę echosondy. W pobliżu przetwornika nie powinny znajdować się inne źródła promieniowania ultradźwiękowego, pracujące w tym samym czasie co echosonda.

34 Wymagania dotyczące instalacji poszczególnych urządzeń AIS Systemy automatycznej identyfikacji (AIS) Wskaźnik/panel sterowania systemu automatycznej identyfikacji należy instalować na stanowisku nawigacji i manewrowania. Antena VHF systemu AIS powinna być umieszczona możliwie wysoko, w taki sposób, aby na drodze rozchodzenia się fal elektromagnetycznych w miarę możliwości nie było przeszkód wokół całego horyzontu. Antena VHF systemu AIS powinna być umieszczona w odległości większej niż 1 m od równoległych do niej konstrukcji przewodzących, przy czym zaleca się, aby odległość ta była w miarę możliwości większa niż 2 m. Antena VHF systemu AIS powinna być umieszczona bezpośrednio nad lub pod anteną VHF, bez przesunięcia poziomego, w odległości pionowej 2 m od anteny. Jeżeli nie ma możliwości zapewnienia pionowej odległości 2 m, to odległość w poziomie między antenami powinna być nie mniejsza niż 5 m, przy czym zaleca się zachowanie odległości 10 m. Jeżeli system AIS wyposażony jest w antenę odbiornika systemu GPS, to antena ta powinna być zamocowana zgodnie odpowiednimi wymaganiami.

35 Wymagania dotyczące instalacji poszczególnych urządzeń vdr-y Rejestratory danych z podróży statku (VDR) voyage data recorder czarna skrzynka Blok pozyskiwania danych zaleca się instalować w sterowni lub w jej pobliżu, tak aby kable przekazujące dane ze współpracujących urządzeń miały jak najmniejszą długość. Blok przechowywania danych należy instalować na dachu sterowni. W przypadku bloku o konstrukcji samospływającej należy go instalować tak, aby nie było mechanicznych przeszkód uniemożliwiających jego swobodne oddzielenie się od statku.

36 WYMAGANIA TECHNICZNO-EKSPLOATACYJNE DOTYCZĄCE URZĄDZEŃ NAWIGACYJNYCH

37 Wymagania techniczno-eksploatacyjne kompasy magnetyczne Kompasy magnetyczne (wg rez. A.382(X)) Dokładność wskazań kompasu Kompasy magnetyczne powinny zapewniać wskazania kursu statku z dokładnością: ±1 w ruchu, gdy nie ma kołysania; ±5 przy kołysaniu we wszystkich kierunkach do ± 22,5 z okresem 6 do 15 sekund. Róża kompasowa Róża kompasowa powinna być wyskalowana w 360 pojedynczych stopniach. Wskazania liczbowe powinny być oznaczone co każde 10, poczynając od północy (000 ) do 360, zgodnie z kierunkiem ruchu wskazówek zegara. Główne znaki rumbowe należy oznaczać dużymi literami N, E, S i W. Dopuszcza się użycie innego symbolu zamiast litery N do oznaczenia północy. Błąd kierunkowy róży kompasowej wynikający z niedokładności skalowania, niecentryczności róży na jej czopie i niedokładności zorientowania róży w stosunku do systemu magnetycznego nie może przekraczać 0,5 na każdym kursie. Róża kompasowa powinna być wyraźnie czytelna z odległości co najmniej 1,4 m zarówno w świetle dziennym, jak i w sztucznym.

38 Wymagania techniczno-eksploatacyjne kompasy magnetyczne Błąd konstrukcyjny wskazań kompasu Obracając kompas ze stałą prędkością 1,5 /s, przy temperaturze kompasu 20 ±3 C, błąd wleczenia róży nie powinien przekraczać (36/H), gdzie H jest poziomą składową gęstości strumienia magnetycznego w mt w miejscu ustawienia kompasu. Dotyczy to przypadku, gdy średnica róży jest mniejsza niż 200 mm. W przypadku róży o średnicy większej lub równej 200 mm błąd wleczenia róży nie powinien przekroczyć (54/H). Błąd tarcia zawieszenia róży, przy temperaturze 20 ±3 C, nie powinien przekraczać (3/H). Półokres róży, po wstępnym wychyleniu o ±40, przy składowej poziomej gęstości strumienia magnetycznego 18 mt, powinien wynosić 12 s. Czas powrotu końcowego do wartości ±1 względem południka magnetycznego, po wstępnym wychyleniu o 90, nie powinien przekroczyć 60 s. Kompasy aperiodyczne muszą spełniać tylko to ostatnie wymaganie.

39 Wymagania techniczno-eksploatacyjne kompasy magnetyczne Urządzenia korekcji dewiacji Podstawa kompasu powinna zawierać urządzenia do korekcji dewiacji półokrężnej, ćwierćokrężnej i przechyłowej spowodowanej: składowymi poziomymi stałego magnetyzmu statku; błędem przechyłu róży; składową poziomą indukowanego magnetyzmu poziomego; składową poziomą indukowanego magnetyzmu pionowego. Urządzenia do korekcji powinny wyeliminować poważne zmiany dewiacji pod wpływem zmian czynników eksploatacyjnych i środowiskowych, których można oczekiwać na statku oraz szczególnie dużych zmian szerokości magnetycznej. Dewiacje sześciookrężne i wyższego rzędu można pominąć.

40 Wymagania techniczno-eksploatacyjne kompasy magnetyczne Materiały konstrukcyjne Magnesy układu kierującego i magnesy kompensacyjne służące do kompensacji stałych pól magnetycznych statku powinny mieć dużą koercję, co najmniej 11,2kA/m. Materiał stosowany do kompensacji magnetyzmu indukowanego w stali miękkiej powinien się charakteryzować małą pozostałością magnetyczną i koercją. Wszystkie inne materiały stosowane do wykonania kompasu powinny być, na ile to możliwe, niemagnetyczne, tak aby dewiacja róży wywołana przez te materiały nie przekraczała (9/H). Budowa kompasu Należy przewidzieć główne i awaryjne oświetlenie róży kompasowej tak, aby zawsze można było odczytać jej wskazania. W przypadku, gdy jako kompas sterowy wykorzystywany jest repetytor elektryczny kompasu głównego, system przekazywania danych powinien być zasilany z głównego i awaryjnego źródła zasilania.

41 Wymagania techniczno-eksploatacyjne kompasy magnetyczne Kompas główny powinien być umieszczony w zawiesiu kardanowym, tak aby pierścień dociskowy pozostał w położeniu poziomym przy przechyłach podstawy kompasu o 40 w dowolnym kierunku i aby nie wypadł z zawiesia przy dowolnych stanach morza. Kompas sterowy powinien spełniać te same wymagania. Jeżeli zastosowano inny rodzaj zawiesia, róża kompasowa powinna mieć swobodę poruszania się przy przechyłach 30 w dowolnym kierunku. Wysokość podstawy kompasu głównego wraz z poduszką do posadowienia podstawy powinna być taka, aby płaszczyzna szkła kociołka kompasu znajdowała się na wysokości co najmniej 1300 mm od pokładu, lecz nie powinna przekraczać wysokości zapewniającej wygodne posługiwanie się kompasem. Kompas główny powinien być wyposażony w namiernik zapewniający namierzanie widocznych ze statku obiektów i ciał niebieskich, z dokładnością odczytu do ±0,25

42 Wymagania techniczno-eksploatacyjne kompasy magnetyczne Kompasy magnetyczne ze zdalnym elektrycznym przekazywaniem wskazań Jako układ kierujący systemu zdalnego elektrycznego przekazywania wskazań można stosować system magnesów kompasu głównego lub specjalny magnetyczny układ sterujący. W przypadku zastosowania takiego rozwiązania urządzenie do elektrycznego przekazywania wskazań na powtarzacze powinno mieć taką konstrukcję, aby jego położenie i działanie nie przeszkadzały w namierzaniu, odczycie kursu i namiarów z róży kompasowej oraz w kompensowaniu dewiacji. Specjalny układ kierujący systemu zdalnego elektrycznego przekazywania wskazań powinien zawierać urządzenie do kompensacji dewiacji. Nadajnik i cały układ zdalnego elektrycznego przekazywania wskazań kompasu magnetycznego powinny zachować zdolność do pracy przy następujących zmianach ruchu statku: prędkość cyrkulacji do 6 /s; myszkowanie z okresem s i największym odchyleniem od kursu o ±5.

43 Wymagania techniczno-eksploatacyjne kompasy magnetyczne Różnica pomiędzy wskazaniami powtarzaczy i układu kierującego kompasu magnetycznego ze zdalnym elektrycznym przekazywaniem wskazań nie powinna przekraczać 1. Uszkodzenie lub wyłączenie poszczególnych powtarzaczy nie powinno wpływać na dokładność pozostałych powtarzaczy i kompasu głównego. Należy przewidzieć sygnalizację dźwiękową informującą o uszkodzeniach układu nadążnego kompasu magnetycznego ze zdalnym elektrycznym przekazywaniem wskazań. Sygnalizacja powinna być zasilana z niezależnego źródła. W zestawie kompasu magnetycznego ze zdalnym elektrycznym przekazywaniem wskazań należy przewidzieć tablicę świetlną z napisem Powtarzacze podłączone do kompasu magnetycznego.

44 Wymagania techniczno-eksploatacyjne kompasy magnetyczne Kompasy magnetyczne z optycznym zdalnym przekazywaniem wskazań Konstrukcja kompasu magnetycznego z optycznym zdalnym przekazywaniem wskazań powinna zapewniać otrzymanie na ekranie bezpośredniego obrazu sektora róży kompasowej, z wyraźnie widoczną podziałką stopniową na łuku nie mniejszym niż 30 oraz kreski kursowej umocowanej w korpusie kociołka kompasu. Zaleca się stosowanie urządzenia umożliwiającego otrzymanie obrazu podziałki róży z rufowej i dziobowej strony peryskopu. Długość peryskopu kompasu magnetycznego z optycznym zdalnym przekazywaniem wskazań powinna być taka, aby przy ustawieniu kompasu na podstawie, z uwzględnieniem przejścia rury peryskopu przez pokład, można było zainstalować ekran na poziomie oczu sternika. Należy przewidzieć możliwość regulacji wysokości ekranu o mm w górę i w dół od położenia środkowego. Ekran powinien mieć urządzenie chroniące go przed jaskrawym światłem słonecznym lub innym, które mogłoby spowodować oświetlenie obrazu róży kompasowej na ekranie. Obraz na ekranie powinien być wyraźnie widoczny w dzień i w nocy.

45 Wymagania techniczno-eksploatacyjne kompasy magnetyczne Konstrukcja układu optycznego i ekranu powinna zapewniać wyraźną i jasną widoczność sektora róży kompasowej zarówno przy namierzaniu, jak i przy zamkniętej kopule kompasu. Należy przewidzieć urządzenie do regulacji i ustalania położenia ekranu dla ułatwienia odczytu wskazań. Obudowa ekranu powinna być strugoszczelna stopień ochrony IP56 wg publikacji IEC529.

46 Wymagania techniczno-eksploatacyjne kompasy magnetyczne Łodziowe kompasy magnetyczne Podziałka róży kompasowej powinna wynosić 1, 2 i nie być większa niż 5, w zależności od średnicy róży. Błąd wskazań róży kompasu, w temperaturze otoczenia 20±3 C, dla składowej poziomej H gęstości strumienia magnetycznego w miejscu zainstalowania kompasu nie powinien przekraczać (9/H). Kompas powinien mieć skalę świecącą samoistnie lub podświetlaną za pomocą odpowiednich środków. Kompas powinien mieć urządzenia do mocowania go na łodzi oraz futerał do jego przechowywania. Średnica róży kompasowej powinna zapewniać normalny odczyt wskazań.

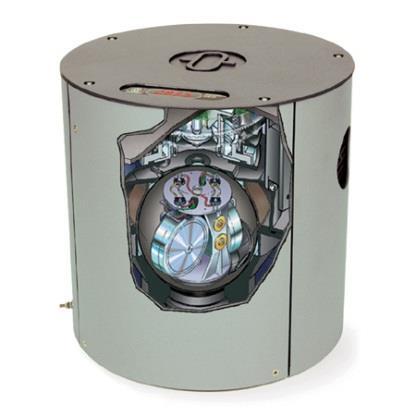

47 Wymagania techniczno-eksploatacyjne żyrokompasy Żyrokompasy (wg rez. A.424(XI)) Metoda prezentacji kursu Róża kompasu powinna być wyskalowana w równych odstępach jednego stopnia lub jego części. Opisy cyfrowe powinny występować co najmniej co każde dziesięć stopni, poczynając od 000, zgodnie z ruchem wskazówek zegara, do 360. Oświetlenie Należy przewidzieć oświetlenie umożliwiające odczyt w każdych warunkach. Natężenie oświetlenia powinno być regulowane. Dokładność wskazań Po włączeniu, w warunkach statycznych, w szerokościach do 60, kompas powinien ustawić się w czasie nie przekraczającym 6 godz. Kompas ustawił się, gdy każde trzy odczyty brane w odstępach dwudziestominutowych zawierają się w przedziale 0,7. Dotyczy to przypadku, gdy żyrokompas stoi na poziomej nieruchomej podstawie.

48 Wymagania techniczno-eksploatacyjne żyrokompasy Błąd punktu ustawienia w warunkach statycznych na każdym kursie i dowolnej szerokości geograficznej do 60 nie powinien przekroczyć ±0,75 x sekans szerokości, gdzie wskazania kursu kompasu bierze się jako średnią z 10 odczytów w odstępach dwudziestominutowych. Wartość średniokwadratowa różnic pomiędzy poszczególnymi odczytami kursu a jego średnią wartością powinna być mniejsza niż ±0,25 x sekans szerokości. Po włączeniu, w warunkach dynamicznych, w szerokościach do 60, przy kołysaniu poprzecznym i wzdłużnym prostym ruchem harmonicznym w okresie od 6 do 15 sekund, przy kącie kołysania maksimum 5 i maksymalnym poziomie przyspieszenia 0,22 m/s 2 kompas powinien ustawić się w czasie nie przekraczającym 6 godz. Powtarzalność błędu punktu ustawienia kompasu głównego powinna zawierać się w ±1 x sekans szerokości, przy ogólnych warunkach zasilania energią i narażeniach mechanicznych i klimatycznych spotykanych na statkach, włączając w to mogące wystąpić zmiany pola magnetycznego na statku, na którym jest zainstalowany.

49 Wymagania techniczno-eksploatacyjne żyrokompasy W szerokościach geograficznych do 60 błędy nie powinny przekraczać: ±0,25 x sekans szerokości błąd pozostały stanu ustalonego, po korekcji na wpływ prędkości i kursu, przy prędkości statku 20 węzłów; ±2 błąd spowodowany nagłą zmianą prędkości o 20 węzłów; ±3 błąd spowodowany nagłą zmianą kursu o ±180, przy prędkości statku 20 węzłów; ±1 x sekans szerokości błędy stanu przejściowego i ustalonego, spowodowane kołysaniem poprzecznym i wzdłużnym, myszkowaniem statku prostym ruchem harmonicznym w okresie od 6 do 15 sekund, kątach maksymalnych, odpowiednio, 20, 10 i 5 i maksymalnym przyspieszeniu poziomym nie przekraczającym 1 m/s 2. Maksymalna różnica odczytu pomiędzy kompasem głównym i powtarzaczami, przy wszystkich warunkach operacyjnych, nie powinna przekraczać ±0,5.

50 Wymagania techniczno-eksploatacyjne żyrokompasy Wymagania dodatkowe Należy przewidzieć środki do korekcji błędów spowodowanych prędkością statku i szerokością geograficzną pozycji statku. Należy przewidzieć sygnał alarmowy, informujący o wystąpieniu poważnego błędu w systemie żyrokompasu. Żyrokompas powinien umożliwiać przekazywanie informacji o kursie do innych urządzeń nawigacyjnych, takich jak radar, radionamiernik i autopilot.

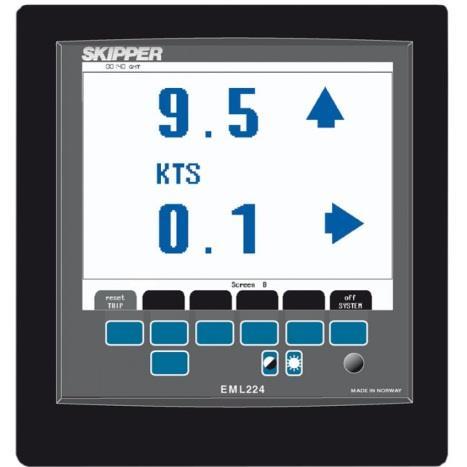

51 Wymagania techniczno-eksploatacyjne logi Urządzenia do pomiaru prędkości i przebytej drogi (logi) (wg rez. A.824(19), rez. MSC.96(72)) Wprowadzenie Urządzenie do wskazywania przebytej drogi i prędkości powinno podawać informacje o przebytej drodze i prędkości statku naprzód w stosunku do wody lub dna. Dodatkowo urządzenie to może podawać informację o ruchu statku w kierunku innym niż naprzód. W przypadku pomiaru względem wody urządzenie powinno działać poprawnie przy wszystkich prędkościach statku aż do jego prędkości maksymalnej i na akwenach o głębokości większej niż 3 m pod stępką. W przypadku pomiaru względem dna urządzenie powinno działać poprawnie na akwenach o głębokości większej niż 2 m pod stępką. Urządzenie do wskazywania przebytej drogi i prędkości, współpracujące z urządzeniem nakreślania radarowego i/lub urządzeniem sterowania po kursie lub po profilu, powinno zapewniać pomiar prędkości względem wody w kierunku naprzód i wstecz. Jeżeli dla statku wymagane jest posiadanie logu mierzącego prędkość względem wody i logu mierzącego prędkość względem dna, wówczas pomiar prędkości powinien być wykonywany przez dwa niezależne urządzenia. (Obowiązuje dla urządzeń instalowanych od 1 lipca 2014 r.)

52 Wymagania techniczno-eksploatacyjne logi Metody prezentacji prędkości i przebytej drogi Informacja o prędkości może być prezentowana w formie analogowej lub cyfrowej. Przy prezentacji cyfrowej jej krokowy wzrost nie może przekraczać 0,1 węzła. Wskaźnik analogowy powinien być wyskalowany co najmniej co 0,5 węzła i oznaczony cyframi przynajmniej co każde 5 węzłów. Jeżeli wskaźnik może prezentować prędkość statku w kierunku innym niż naprzód, wówczas kierunek ruchu powinien być jednoznacznie wskazywany. Informacja o przebytej drodze powinna być podana w formie cyfrowej. Zakres przebytej drogi powinien wynosić od 0 do co najmniej 999,9 Mm, a krok wzrostu nie może być większy od 0,1 Mm. Powinna istnieć możliwość zerowania wskazań. Zobrazowanie powinno być czytelne w dzień i w nocy.

53 Wymagania techniczno-eksploatacyjne logi Należy zapewnić możliwość wprowadzania informacji o prędkości i przebytej drodze do innych urządzeń. I tak: informacja o prędkości, przebytej drodze, jak również o kierunku, powinna być nadawana zgodnie z opisanymi w publikacji IEC międzynarodowymi wymaganiami dla interfejsów przeznaczonych dla urządzeń morskich, dodatkowo, podczas pomiaru prędkości naprzód, można stosować impulsowanie. W takim przypadku jeden impuls powinien odpowiadać drodze 0,005 Mm. Jeżeli log może wskazywać prędkość statku względem wody lub względem dna, należy zapewnić możliwość wyboru rodzaju wskazania oraz zapewnić informację o tym, który rodzaj wskazania jest aktualnie wykorzystywany. Jeżeli log ma możliwość wskazywania także prędkości na kierunku innym niż oś dziób-rufa, wówczas musi on wskazywać prędkość naprzód i wstecz zarówno względem dna, jak i względem wody. Wybór rodzaju wskazań może odbywać się za pośrednictwem przełącznika. W każdym przypadku musi być jednoznacznie określony kierunek, rodzaj oraz status ważności wyświetlanej informacji.

54 Wymagania techniczno-eksploatacyjne logi Dokładność pomiaru Błąd wskazania prędkości statku w warunkach, gdy nie występuje efekt płytkich wód oraz nie ma wpływu wiatru, prądów i pływów, nie może przekraczać: dla wskaźnika cyfrowego 2% prędkości statku lub 0,2 węzła, w zależności od tego, która z tych wartości jest większa, dla wskaźnika analogowego 2,5% prędkości statku lub 0,25 węzła, w zależności od tego, która z tych wartości jest większa, i dla transmisji danych wyjściowych 2% prędkości statku lub 0,2 węzła, w zależności od tego, która z tych wartości jest większa. Błąd wskazania przebytej przez statek drogi w warunkach, gdy nie występuje efekt płytkich wód oraz nie ma wpływu wiatru, prądów i pływów, nie może przekraczać 2% przebytej drogi lub 0,2 Mm w ciągu 1 godz., w zależności od tego, która z tych wartości jest większa.

55 Wymagania techniczno-eksploatacyjne logi Jeżeli dokładność wskazań prędkości i przebytej drogi może zależeć od pewnych okoliczności (np. stanu morza, temperatury i zasolenia wody, prędkości dźwięku w wodzie, głębokości wody pod stępką, przechyłu i przegłębienia statku), wówczas producent urządzenia musi określić w instrukcji obsługi logu wpływ tych okoliczności na dokładność wskazań. Log powinien zachować wymagane parametry przy przechyłach statku w zakresie ±10 i kołysaniu wzdłużnym w zakresie ±5. Konstrukcja czujnika dennego Czujnik denny powinien być tak skonstruowany, aby ani metoda jego mocowania do dna statku, ani uszkodzenie jego dowolnej części przechodzącej przez dno nie spowodowały dostania się wody do wnętrza statku. Jeżeli czujnik denny jest zaprojektowany w wersji wysuwanej, to jego konstrukcja powinna zapewniać wysuwanie czujnika, jego prawidłową pracę w pozycji roboczej i chowanie przy każdej prędkości statku. Stan całkowitego wysunięcia lub schowania czujnika powinien być wykazywany na głównym wskaźniku logu.

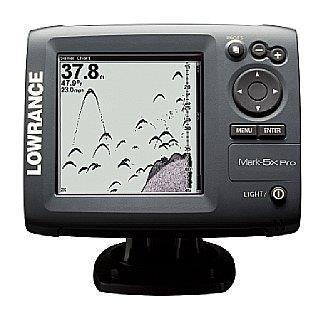

56 Wymagania techniczno-eksploatacyjne echosondy Echosondy (wg rez. A.224(VII), rez. MSC.74(69)) Zakres i skale pomiaru głębokości W normalnych warunkach propagacji echosonda powinna zapewniać pomiar głębokości w zakresie od 2 do 200 m pod przetwornikiem. Echosonda powinna posiadać co najmniej dwie skale głębokości: jedną do pomiaru dużych głębokości, która pokrywa zakres 200 m oraz drugą do pomiaru małych głębokości, która pokrywa zakres 20 m głębokości. Wskaźnik głębokości powinien mieć co najmniej następujące skale głębokości: 0,5 mm na 1 m rejestrowanej głębokości na zakresie dużych głębokości; 5 mm na 1 m rejestrowanej głębokości na zakresie małych głębokości.

57 Wymagania techniczno-eksploatacyjne echosondy Metoda prezentacji pomiarów Wskaźnik graficzny powinien przedstawiać bieżące wskazania głębokości oraz ich ciągłą rejestrację. Wskaźnik powinien zapewniać możliwość obserwacji zapisu mierzonych głębokości w przedziale czasu co najmniej 15 minut. Dopuszcza się stosowanie dodatkowych wskaźników o innych formach zobrazowania, pod warunkiem że nie wpływają one na działanie wskaźnika głównego. Wskaźnik graficzny powinien zapewniać obrazowanie znaczników głębokości w przedziałach nie większych niż 1/10 aktualnie wykorzystywanego zakresu oraz znaczników czasu w przedziałach nie przekraczających 5 min. Należy zapewnić rejestrację zapisu głębokości przez okres 12 godz. na taśmie papierowej lub w inny sposób. Jeżeli do rejestracji wykorzystywana jest taśma papierowa, należy zapewnić wyraźne oznaczenie wskazujące, że do końca pozostał jeszcze jeden metr taśmy.

58 Wymagania techniczno-eksploatacyjne echosondy Dokładność pomiaru głębokości Dokładność pomiaru głębokości, przy założeniu prędkości dźwięku w wodzie 1500 m/s, powinna wynosić: ±5 m lub ±2,5% mierzonej głębokości, w zależności od tego, która z tych wartości jest większa, w zakresie głębokości do 200 m; ±0,5 m lub ±2,5% mierzonej głębokości, w zależności od tego, która z tych wartości jest większa, w zakresie głębokości do 20 m. Wymagania konstrukcyjne Echosonda powinna zachować wymagane parametry pracy przy prędkości statku od 0 do 30 węzłów. Echosonda powinna zachować wymagane parametry pracy przy przechyłach statku ±10 i kołysaniu wzdłużnym ±5. Częstotliwość impulsowania nie może być mniejsza niż 12/min na zakresie dużych głębokości i 36/min na zakresie małych głębokości.

59 Wymagania techniczno-eksploatacyjne echosondy Element realizujący funkcję przełączania zakresów musi być bezpośrednio dostępny. Ustawienia skali zakresu oraz zadanej głębokości alarmu muszą być widoczne we wszystkich warunkach oświetlenia. Echosonda powinna zapewniać sygnał alarmowy, zarówno wizualny, jak i akustyczny (z możliwością jego wyciszenia), w przypadku gdy zmierzona głębokość jest mniejsza od zadanej wartości. Echosonda powinna zapewniać sygnał alarmowy, zarówno wizualny, jak i akustyczny (z możliwością jego wyciszenia), w przypadku zaniku zasilania lub jego zmian, które mogą spowodować wadliwą pracę urządzenia.

60 Wymagania techniczno-eksploatacyjne echosondy Dopuszcza się stosowanie więcej niż jednego przetwornika i bloku nadawczoodbiorczego. W przypadku stosowania dodatkowych przetworników należy zapewnić niezależne wyświetlanie głębokości z różnych przetworników oraz wyraźną informację o tym, który z przetworników jest aktualnie wykorzystywany. Echosonda powinna zapewniać sygnał wyjściowy z informacją o głębokości, który może być przekazywany do zdalnych wskaźników cyfrowych, rejestratorów danych oraz systemów utrzymywania statku na zadanym torze. Złącze wyjściowe powinno być złączem szeregowym dla sygnału cyfrowego, spełniającym wymagania publikacji IEC 1162.

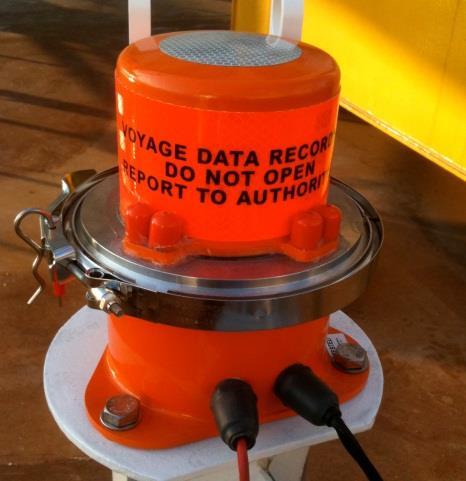

61 Wymagania techniczno-eksploatacyjne vdr-y Rejestrator danych z podróży statku (VDR) (wg rez. MSC.333(90)) Wprowadzenie Zadaniem rejestratora danych jest przechowywanie w pamięci, w sposób bezpieczny i umożliwiający odtworzenie, informacji dotyczących pozycji, drogi, stanu technicznego statku oraz dowodzenia i kierowania statkiem w okresie poprzedzającym wypadek i następującym po nim. Wymagania ogólne Rejestrator danych powinien nieprzerwanie zachowywać w pamięci sekwencyjnie pobierane, uprzednio wytypowane dane stosownie do stanu i parametrów pracy urządzeń statkowych oraz nagrywać rozmowy, w tym komendy dowodzenia i sterowania statkiem. W celu umożliwienia późniejszej analizy czynników występujących podczas wypadku, metoda rejestrowania powinna zapewniać, podczas odtwarzania danych, skorelowanie różnego rodzaju danych pod względem daty i czasu podczas odtwarzania danych.

62 Wymagania techniczno-eksploatacyjne vdr-y Końcowy nośnik rejestrujący Końcowy nośnik rejestrujący powinien składać się z następujących części składowych: Stałego nośnika rejestrującego Samopływającego nośnika rejestrującego Długookresowego nośnika rejestrującego Wybór i zabezpieczenie danych Minimalny zakres danych, które powinny być rejestrowane przez VDR, jest określony w punkcie Zakres danych podlegających rejestrowaniu. Zezwala się na rejestrowanie dodatkowych danych, pod warunkiem, że wymagania dotyczące rejestrowania i przechowywania w pamięci danych nie zostaną naruszone

63 Wymagania techniczno-eksploatacyjne vdr-y Urządzenie powinno być zaprojektowane w taki sposób aby, możliwie maksymalnie ograniczyć możliwość manipulowania zakresem danych przesyłanych do rejestratora ani danymi, które zostały już zarejestrowane. Wszelkie próby manipulowania danymi lub ich wprowadzaniem powinny być rejestrowane. Sposób rejestrowania powinien być taki, aby zapewnione było ciągłe kontrolowanie danych pod względem ich integralności, a w przypadku wykrycia błędu, którego wyeliminowanie jest niemożliwe, nastąpiło uruchomienie alarmu. Ciągłość działania VDR powinien mieć możliwość zasilania z głównego i awaryjnego źródła energii elektrycznej W przypadku uszkodzenia statkowego awaryjnego źródła zasilania rejestrator powinien kontynuować rejestrowanie dźwięków na mostku i być zasilany z własnego rezerwowego źródła energii przez okres 2 godzin. Po upływie tego okresu rejestrowanie powinno zostać automatycznie przerwane.

64 Wymagania techniczno-eksploatacyjne vdr-y Rejestrowanie danych powinno następować nieprzerwanie, chyba że zostanie przerwane na krótko, zgodnie z postanowieniami przepisów (patrz Działanie rejestratora danych ) lub zakończone po upływie wymaganego czasu od utraty zasilania awaryjnego. Czas przechowywania zapamiętanych danych powinien wynosić co najmniej 30 dni/720 godzin dla długookresowego nośnika rejestrującego i przynajmniej 48 godzin dla stałego i samospływającego nośnika rejestrującego. Starsze dane mogą być zastąpione nowymi. Zakres danych podlegających rejestrowaniu Data i czas Data i czas (odniesiony do UTC) powinny pochodzić ze źródła zewnętrznego, a zegar wewnętrzny powinien być zsynchronizowany z aktualną datą i czasem. W okresach utraty źródła zewnętrznego urządzenie powinno wykorzystywać zegar wewnętrzny. Zapis powinien wskazywać, które z wymienionych źródeł było stosowane. Sposób rejestrowania powinien być taki, aby synchronizacja w czasie wszystkich pozostałych danych umożliwiła, po ich odtworzeniu, odpowiednio szczegółową rekonstrukcję przebiegu wypadku.
