1 Kompleksowe dostawy systemów rurociągowych dla energetyki

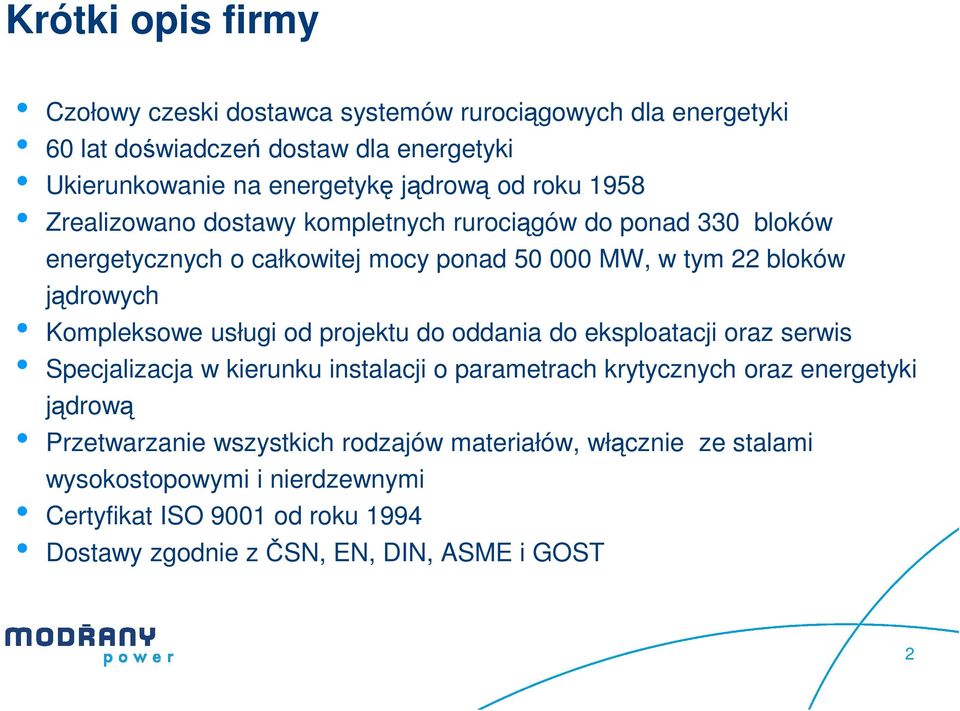

2 Krótki opis firmy Czołowy czeski dostawca systemów rurociągowych dla energetyki 60 lat doświadczeń dostaw dla energetyki Ukierunkowanie na energetykę jądrową od roku 1958 Zrealizowano dostawy kompletnych rurociągów do ponad 330 bloków energetycznych o całkowitej mocy ponad MW, w tym 22 bloków jądrowych Kompleksowe usługi od projektu do oddania do eksploatacji oraz serwis Specjalizacja w kierunku instalacji o parametrach krytycznych oraz energetyki jądrową Przetwarzanie wszystkich rodzajów materiałów, włącznie ze stalami wysokostopowymi i nierdzewnymi Certyfikat ISO 9001 od roku 1994 Dostawy zgodnie z ČSN, EN, DIN, ASME i GOST 2

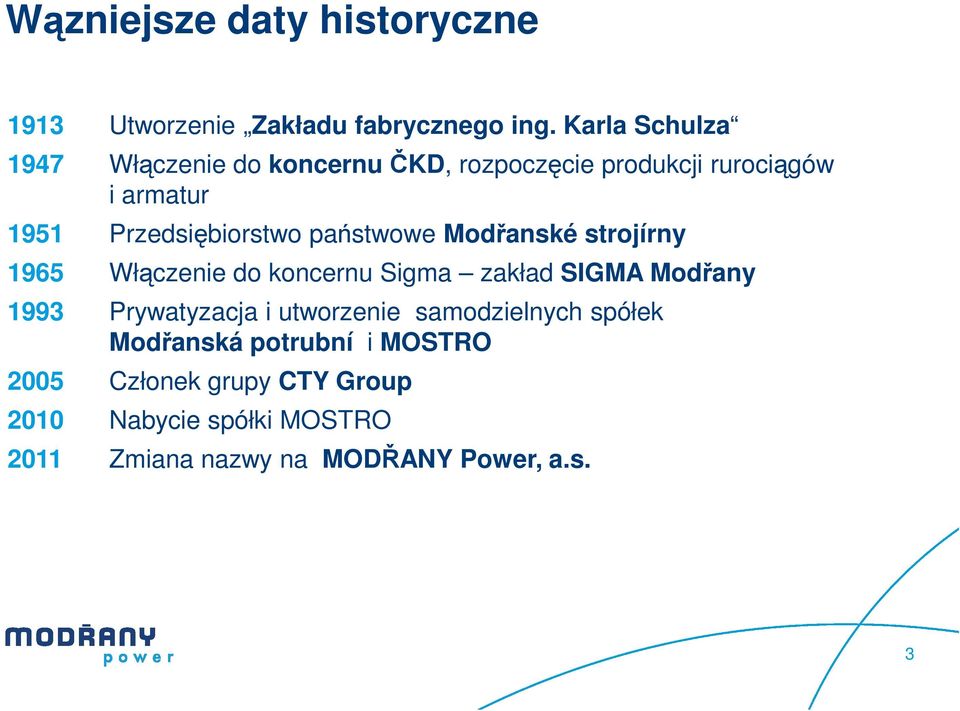

3 Wązniejsze daty historyczne 1913 Utworzenie Zakładu fabrycznego ing. Karla Schulza 1947 Włączenie do koncernu ČKD, rozpoczęcie produkcji rurociągów i armatur 1951 Przedsiębiorstwo państwowe Modřanské strojírny 1965 Włączenie do koncernu Sigma zakład SIGMA Modřany 1993 Prywatyzacja i utworzenie samodzielnych spółek Modřanská potrubní i MOSTRO 2005 Członek grupy CTY Group 2010 Nabycie spółki MOSTRO 2011 Zmiana nazwy na MODŘANY Power, a.s. 3

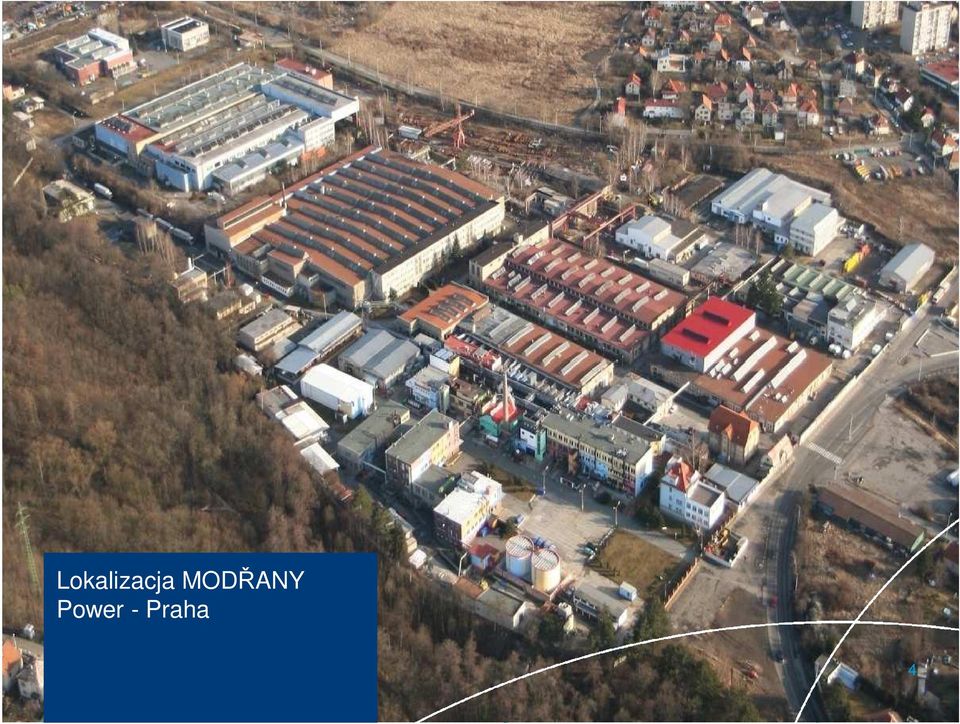

4 Lokalizacja MODŘANY Power - Praha 4

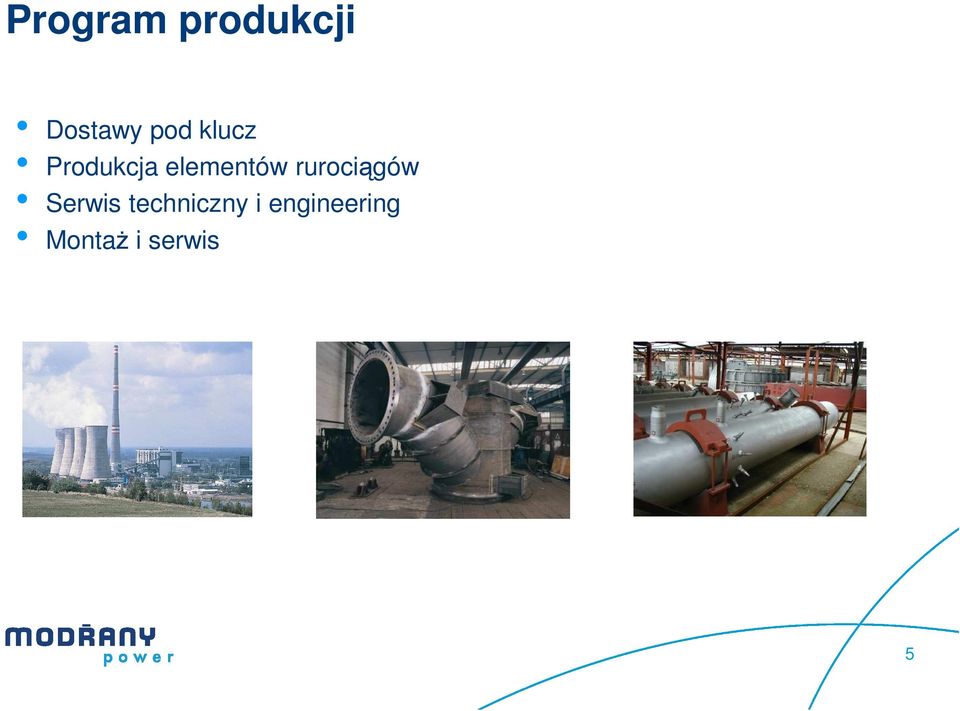

5 Program produkcji Dostawy pod klucz Produkcja elementów rurociągów Serwis techniczny i engineering Montaż i serwis 5

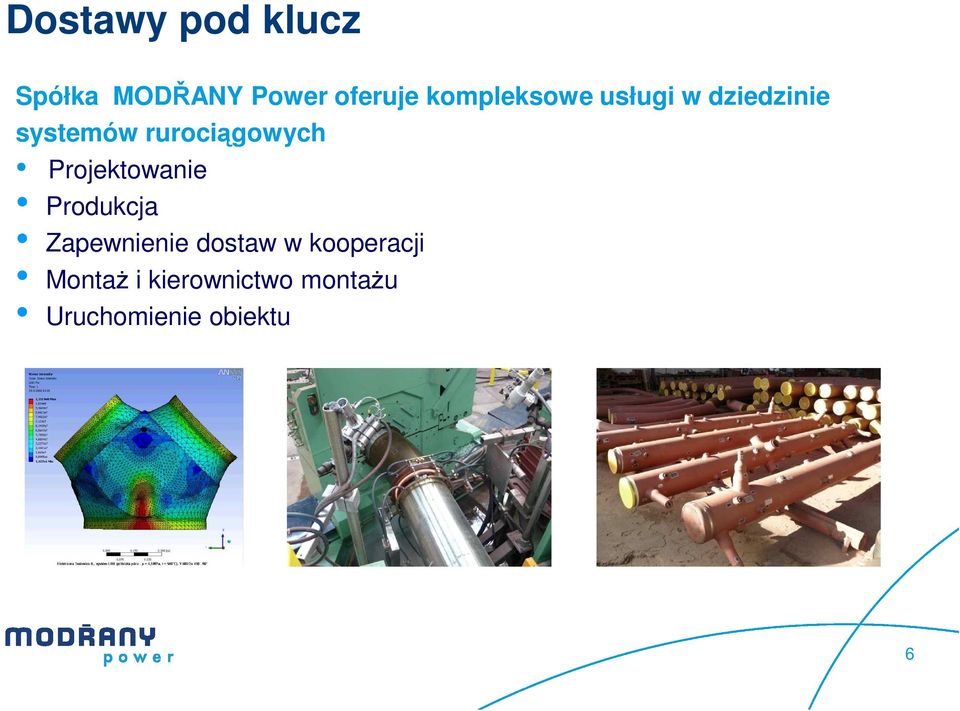

6 Dostawy pod klucz Spółka MODŘANY Power oferuje kompleksowe usługi w dziedzinie systemów rurociągowych Projektowanie Produkcja Zapewnienie dostaw w kooperacji Montaż i kierownictwo montażu Uruchomienie obiektu 6

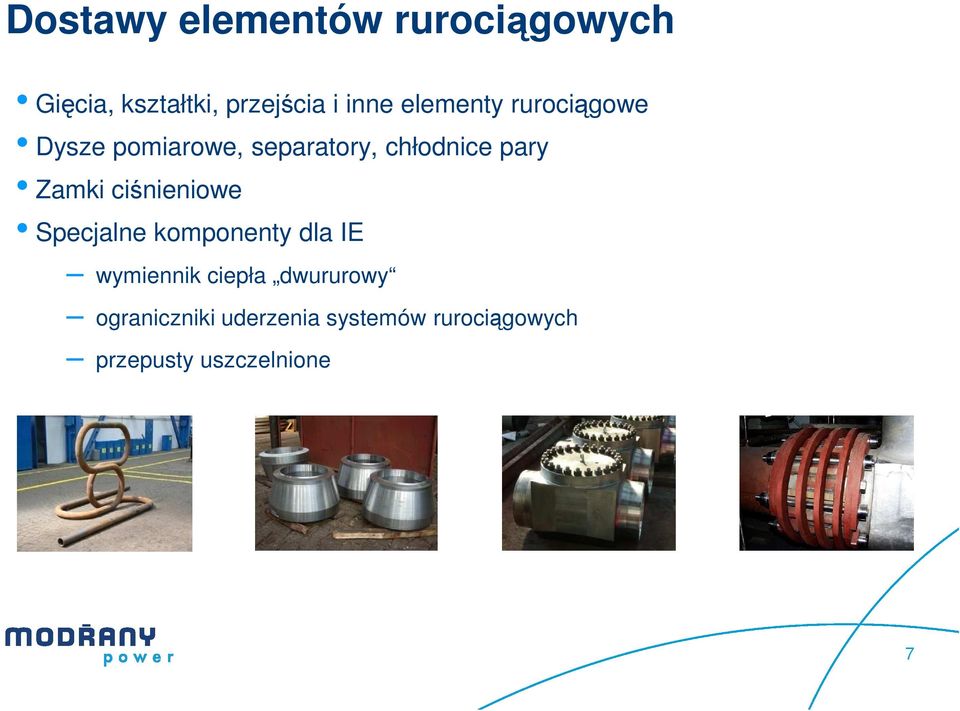

7 Dostawy elementów rurociągowych Gięcia, kształtki, przejścia i inne elementy rurociągowe Dysze pomiarowe, separatory, chłodnice pary Zamki ciśnieniowe Specjalne komponenty dla IE wymiennik ciepła dwururowy ograniczniki uderzenia systemów rurociągowych przepusty uszczelnione 7

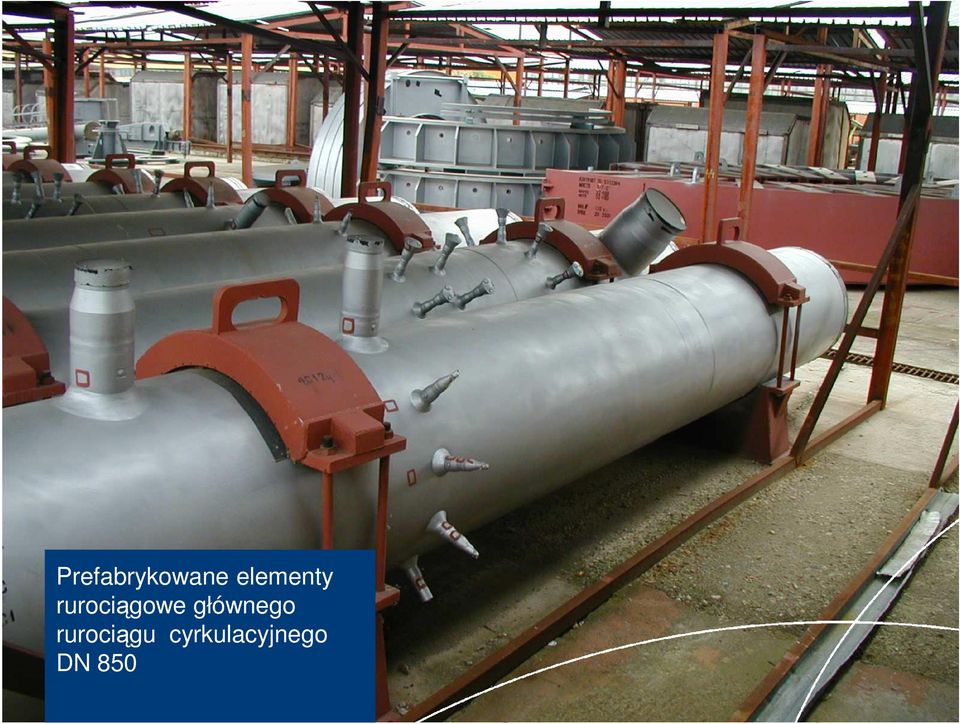

8 Prefabrykowane elementy rurociągowe głównego rurociągu cyrkulacyjnego DN 850 8

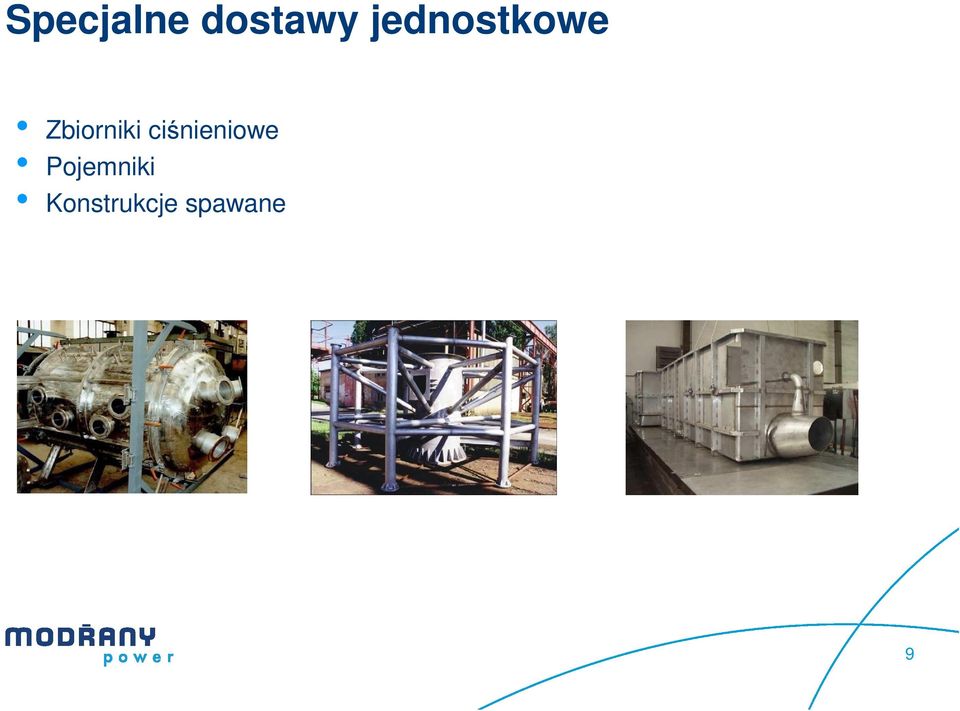

9 Specjalne dostawy jednostkowe Zbiorniki ciśnieniowe Pojemniki Konstrukcje spawane 9

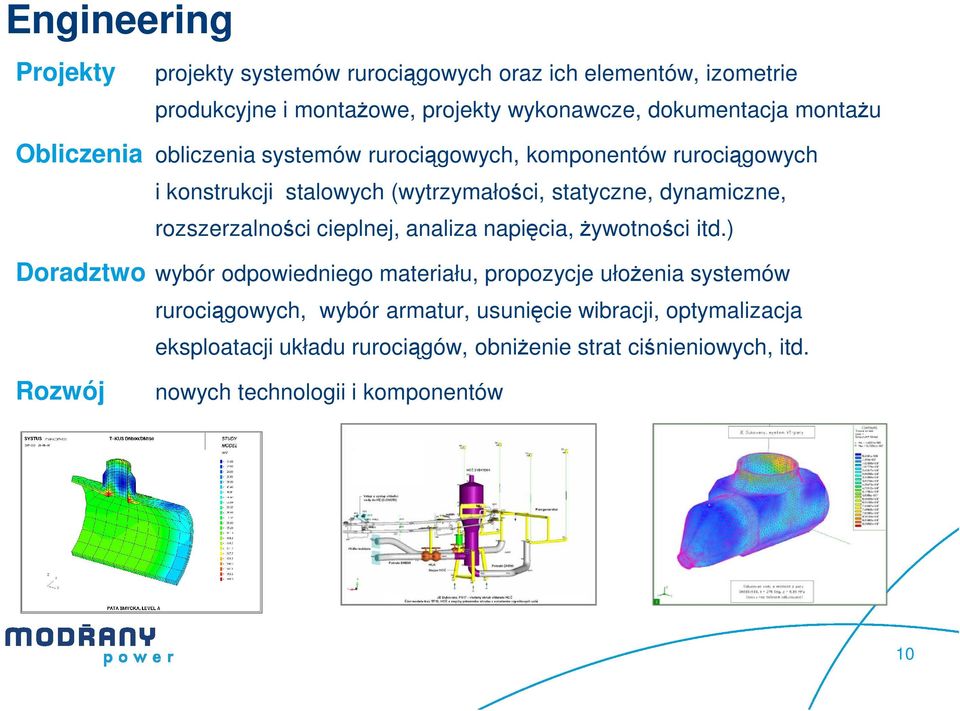

10 Engineering Projekty projekty systemów rurociągowych oraz ich elementów, izometrie produkcyjne i montażowe, projekty wykonawcze, dokumentacja montażu Obliczenia obliczenia systemów rurociągowych, komponentów rurociągowych i konstrukcji stalowych (wytrzymałości, statyczne, dynamiczne, rozszerzalności cieplnej, analiza napięcia, żywotności itd.) Doradztwo wybór odpowiedniego materiału, propozycje ułożenia systemów rurociągowych, wybór armatur, usunięcie wibracji, optymalizacja eksploatacji układu rurociągów, obniżenie strat ciśnieniowych, itd. Rozwój nowych technologii i komponentów 10

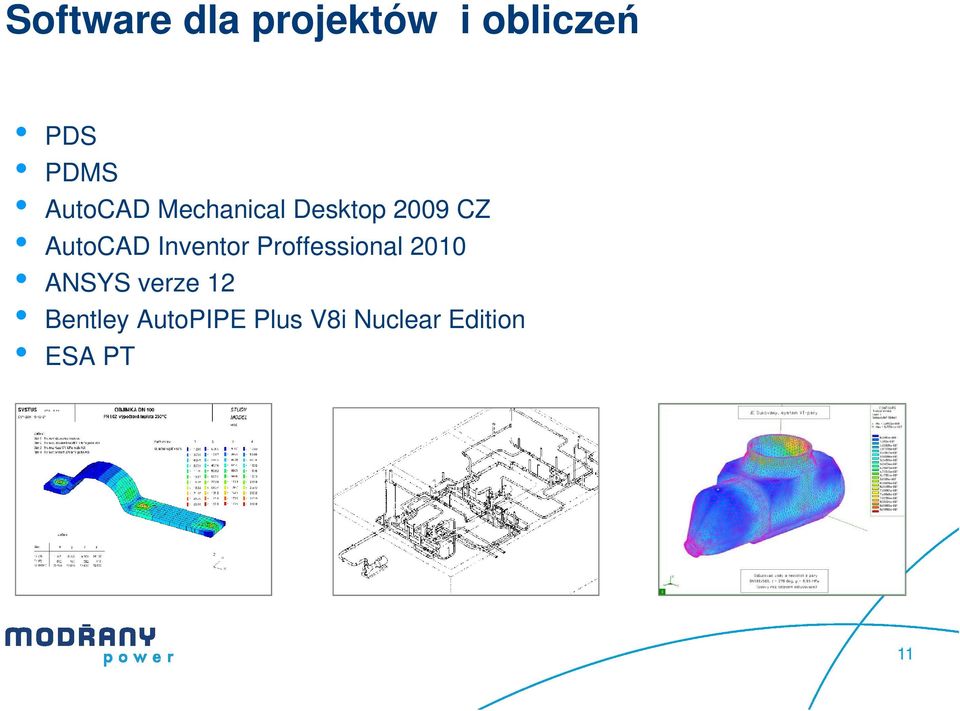

11 Software dla projektów i obliczeń PDS PDMS AutoCAD Mechanical Desktop 2009 CZ AutoCAD Inventor Proffessional 2010 ANSYS verze 12 Bentley AutoPIPE Plus V8i Nuclear Edition ESA PT 11

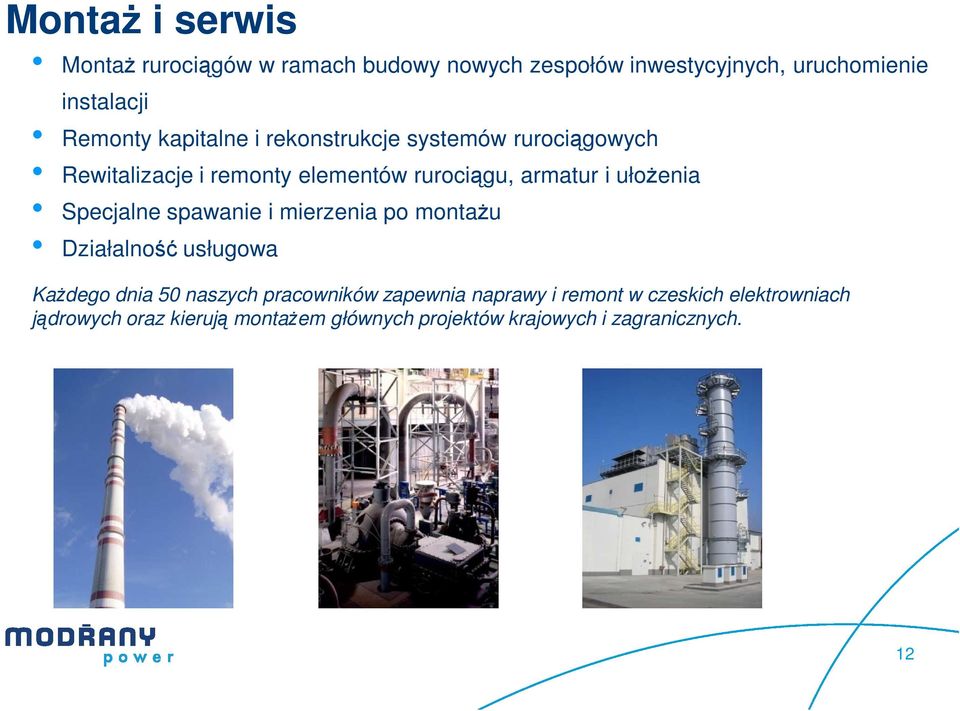

12 Montaż i serwis Montaż rurociągów w ramach budowy nowych zespołów inwestycyjnych, uruchomienie instalacji Remonty kapitalne i rekonstrukcje systemów rurociągowych Rewitalizacje i remonty elementów rurociągu, armatur i ułożenia Specjalne spawanie i mierzenia po montażu Działalność usługowa Każdego dnia 50 naszych pracowników zapewnia naprawy i remont w czeskich elektrowniach jądrowych oraz kierują montażem głównych projektów krajowych i zagranicznych. 12

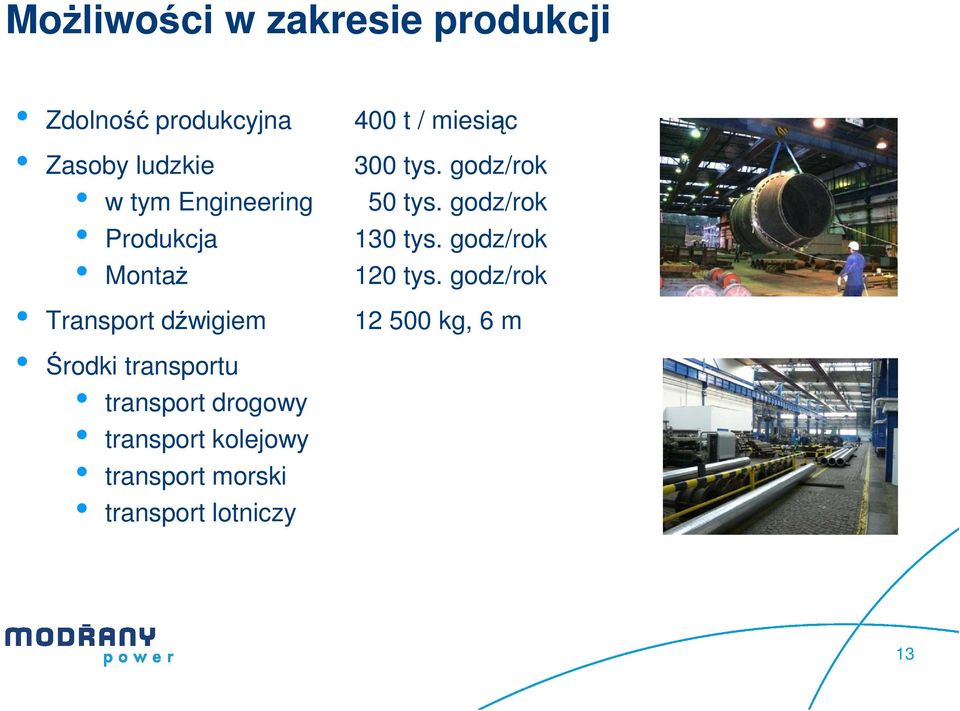

13 Możliwości w zakresie produkcji Zdolność produkcyjna Zasoby ludzkie w tym Engineering Produkcja Montaż Transport dźwigiem Środki transportu transport drogowy transport kolejowy transport morski transport lotniczy 400 t / miesiąc 300 tys. godz/rok 50 tys. godz/rok 130 tys. godz/rok 120 tys. godz/rok kg, 6 m 13

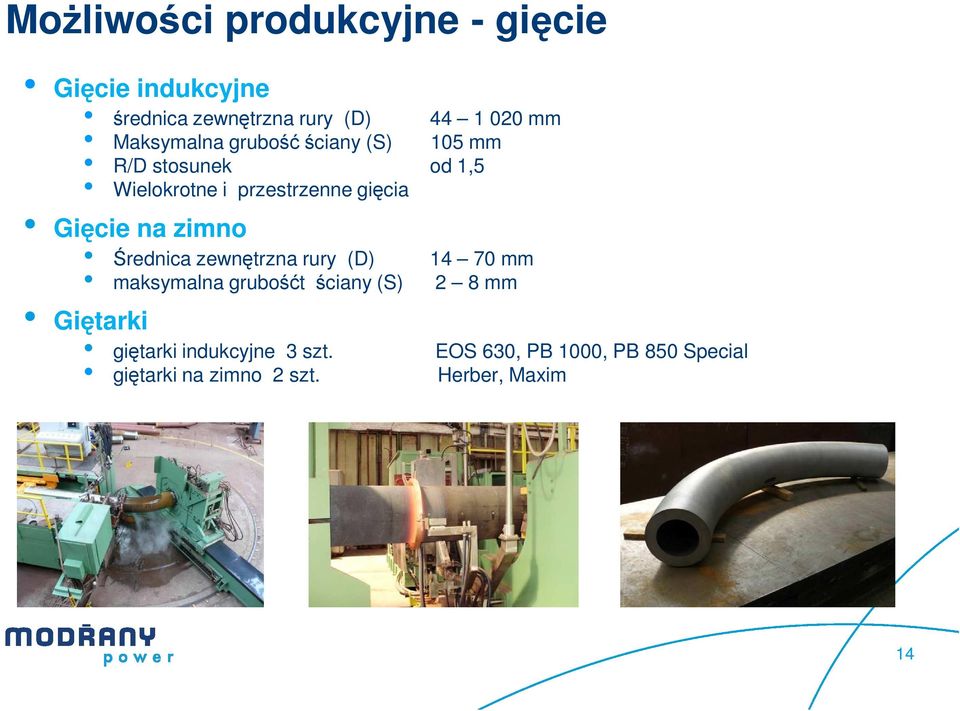

14 Możliwości produkcyjne - gięcie Gięcie indukcyjne średnica zewnętrzna rury (D) mm Maksymalna grubość ściany (S) 105 mm R/D stosunek od 1,5 Wielokrotne i przestrzenne gięcia Gięcie na zimno Średnica zewnętrzna rury (D) maksymalna grubośćt ściany (S) Giętarki giętarki indukcyjne 3 szt. giętarki na zimno 2 szt mm 2 8 mm EOS 630, PB 1000, PB 850 Special Herber, Maxim 14

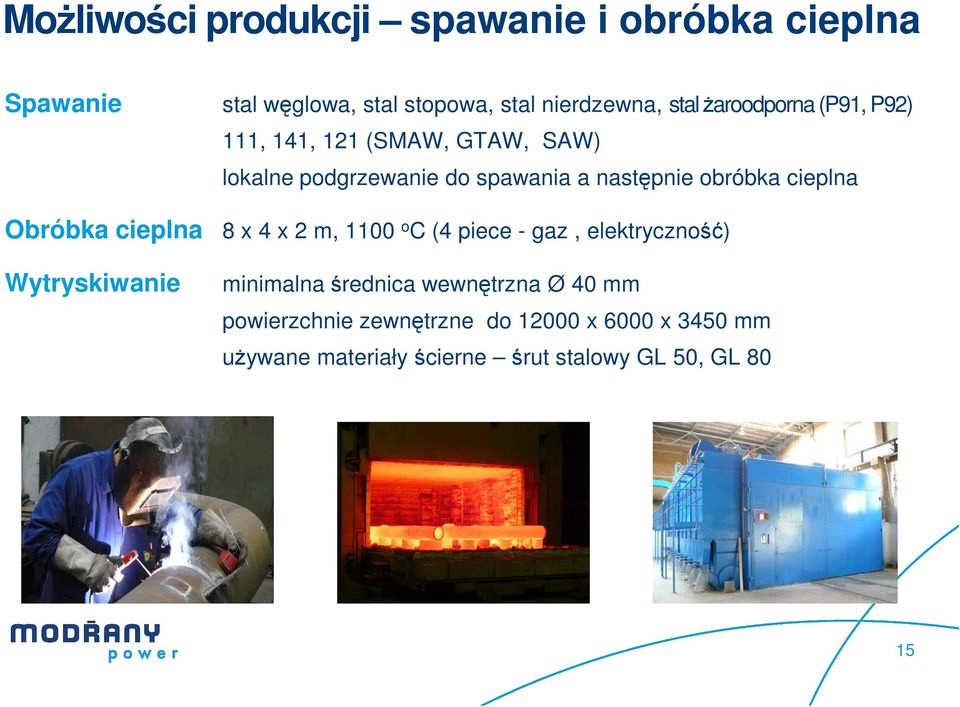

15 Możliwości produkcji spawanie i obróbka cieplna Spawanie stal węglowa, stal stopowa, stal nierdzewna, stal żaroodporna (P91, P92) 111, 141, 121 (SMAW, GTAW, SAW) lokalne podgrzewanie do spawania a następnie obróbka cieplna Obróbka cieplna 8 x 4 x 2 m, 1100 o C (4 piece - gaz, elektryczność) Wytryskiwanie minimalna średnica wewnętrzna Ø 40 mm powierzchnie zewnętrzne do x 6000 x 3450 mm używane materiały ścierne śrut stalowy GL 50, GL 80 15

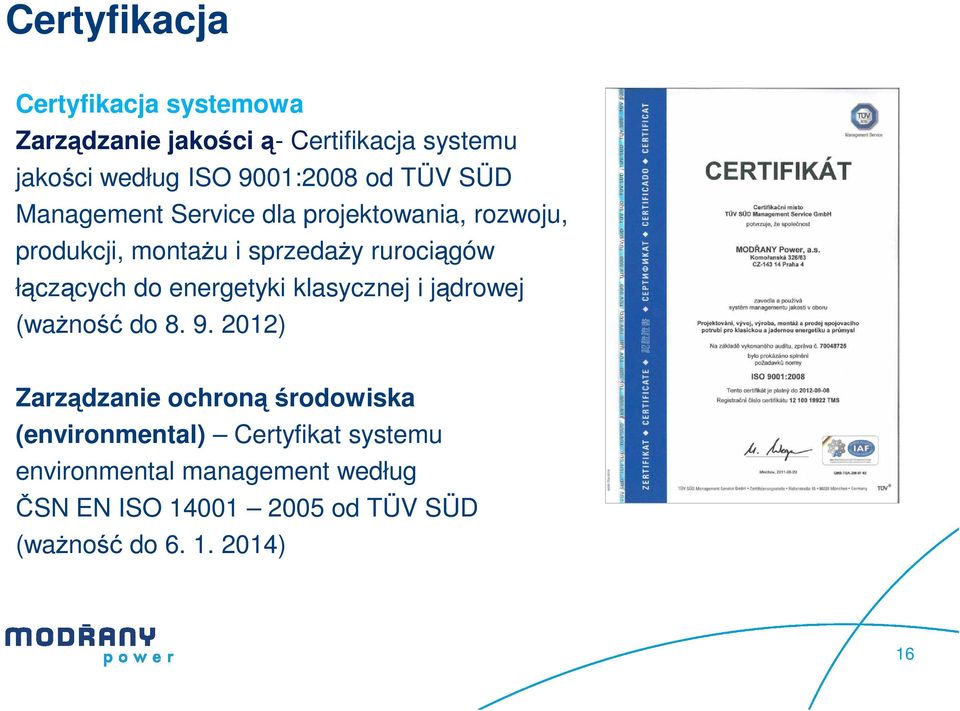

16 Certyfikacja Certyfikacja systemowa Zarządzanie jakości ą- Certifikacja systemu jakości według ISO 9001:2008 od TÜV SÜD Management Service dla projektowania, rozwoju, produkcji, montażu i sprzedaży rurociągów łączących do energetyki klasycznej i jądrowej (ważność do ) Zarządzanie ochroną środowiska (environmental) Certyfikat systemu environmental management według ČSN EN ISO od TÜV SÜD (ważność do ) 16

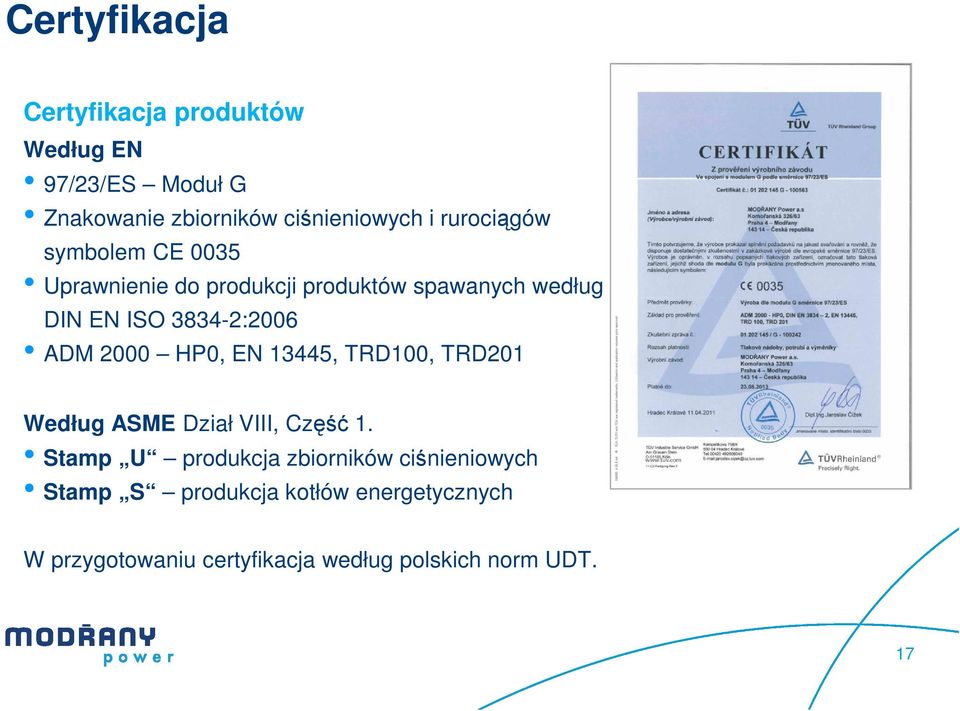

17 Certyfikacja Certyfikacja produktów Według EN 97/23/ES Moduł G Znakowanie zbiorników ciśnieniowych i rurociągów symbolem CE 0035 Uprawnienie do produkcji produktów spawanych według DIN EN ISO :2006 ADM 2000 HP0, EN 13445, TRD100, TRD201 Według ASME Dział VIII, Część 1. Stamp U produkcja zbiorników ciśnieniowych Stamp S produkcja kotłów energetycznych W przygotowaniu certyfikacja według polskich norm UDT. 17

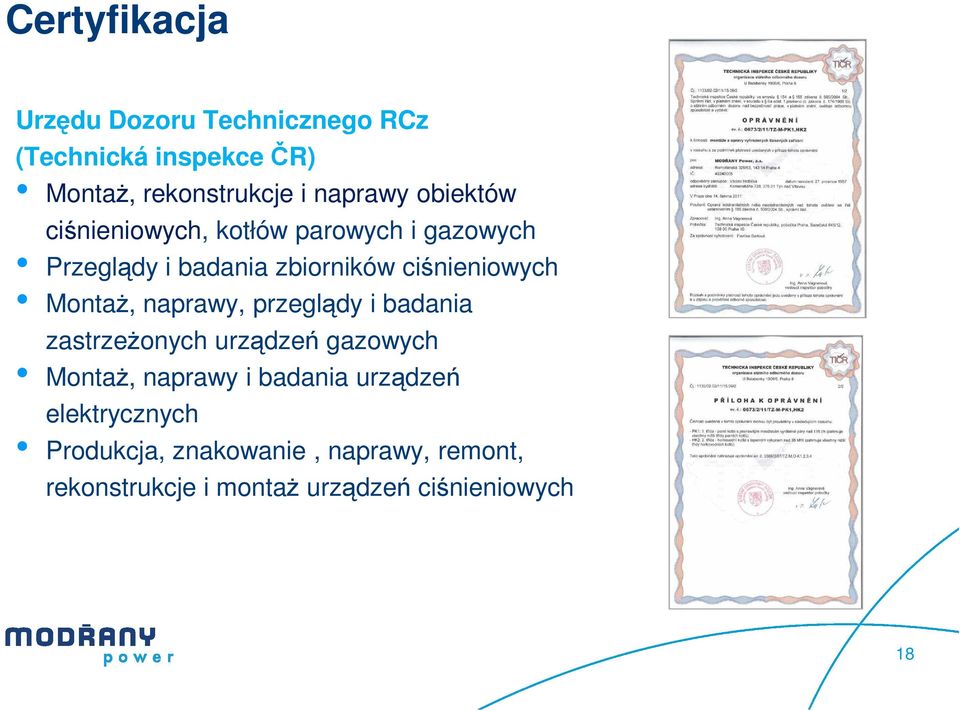

18 Certyfikacja Urzędu Dozoru Technicznego RCz (Technická inspekce ČR) Montaż, rekonstrukcje i naprawy obiektów ciśnieniowych, kotłów parowych i gazowych Przeglądy i badania zbiorników ciśnieniowych Montaż, naprawy, przeglądy i badania zastrzeżonych urządzeń gazowych Montaż, naprawy i badania urządzeń elektrycznych Produkcja, znakowanie, naprawy, remont, rekonstrukcje i montaż urządzeń ciśnieniowych 18

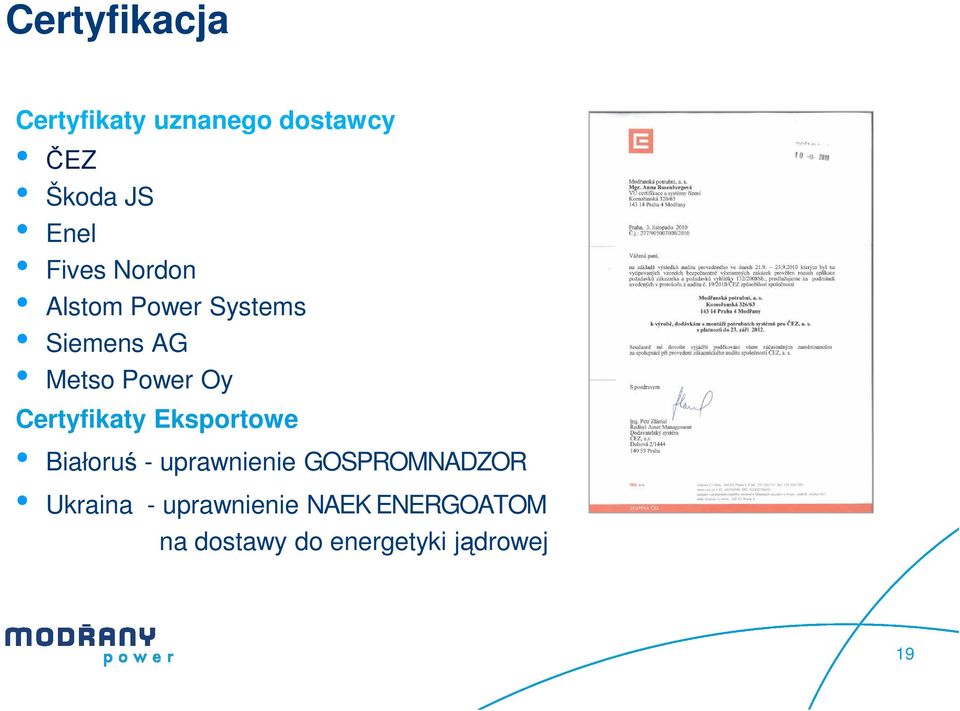

19 Certyfikacja Certyfikaty uznanego dostawcy ČEZ Škoda JS Enel Fives Nordon Alstom Power Systems Siemens AG Metso Power Oy Certyfikaty Eksportowe Białoruś - uprawnienie GOSPROMNADZOR Ukraina - uprawnienie NAEK ENERGOATOM na dostawy do energetyki jądrowej 19

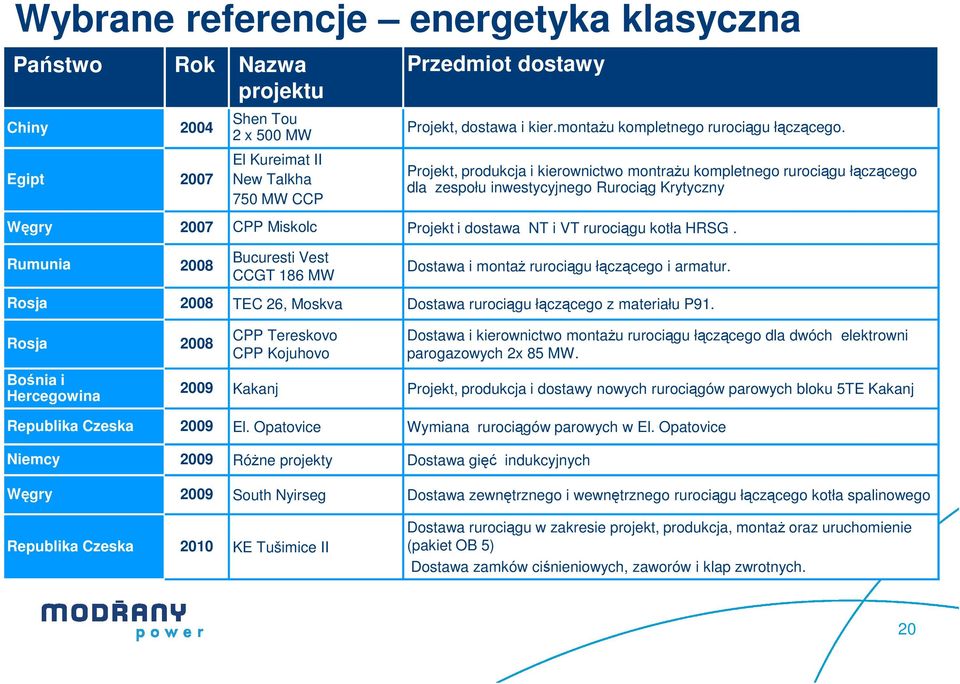

20 Wybrane referencje energetyka klasyczna Państwo Rok Nazwa projektu Chiny 2004 Egipt 2007 Shen Tou 2 x 500 MW El Kureimat II New Talkha 750 MW CCP Przedmiot dostawy Projekt, dostawa i kier.montażu kompletnego rurociągu łączącego. Projekt, produkcja i kierownictwo montrażu kompletnego rurociągu łączącego dla zespołu inwestycyjnego Rurociąg Krytyczny Węgry 2007 CPP Miskolc Projekt i dostawa NT i VT rurociągu kotła HRSG. Rumunia 2008 Bucuresti Vest CCGT 186 MW Dostawa i montaż rurociągu łączącego i armatur. Rosja 2008 TEC 26, Moskva Dostawa rurociągu łączącego z materiału P91. Rosja 2008 Bośnia i Hercegowina CPP Tereskovo CPP Kojuhovo Dostawa i kierownictwo montażu rurociągu łączącego dla dwóch elektrowni parogazowych 2x 85 MW Kakanj Projekt, produkcja i dostawy nowych rurociągów parowych bloku 5TE Kakanj Republika Czeska 2009 El. Opatovice Wymiana rurociągów parowych w El. Opatovice Niemcy 2009 Różne projekty Dostawa gięć indukcyjnych Węgry 2009 South Nyirseg Dostawa zewnętrznego i wewnętrznego rurociągu łączącego kotła spalinowego Republika Czeska 2010 KE Tušimice II Dostawa rurociągu w zakresie projekt, produkcja, montaż oraz uruchomienie (pakiet OB 5) Dostawa zamków ciśnieniowych, zaworów i klap zwrotnych. 20

21 Referencje - Shen Tou 2, 2 x 500 MW Miejsce Chyin, Shanxi Province Klient Škoda Praha, a.s. Główny dostawca Škoda Export Wykonawca Shanxi Datang Shentou Power Generation Co. Parametry techniczne o 17,46 MPa / 540 o C, materiał A335-P91 3,84 MPa / 540 o C, materiał A335-P91 Opis zamówienia Dostawa kompletnego rurociągu łączącego pary świeżej oraz przegrzanej włącznie z dostawami armatury oraz montażem rurociągów. Zakres dostawy: projekt, produkcja, montaż, kierownictwo montażu oraz uruchomienie obiektu Termin wykonania Styczeń Czerwiec

22 Referencje Tušimice II, 4x220 MW Miejsce Tušimice, północne Czechy Klient Škoda Praha Invest, s.r.o. Wykonawca ČEZ, a.s. Parametry techniczne 18 MPa / 575 o C, materiał X10CrMoVNb9-1 3,6 MPa / 580 o C, materiał X10CrMoVNb9-1 Opis zamówienia Dostawa krytycznego oraz wewnętrznego rurociągu łączącego, armatur oraz ułożenie rurociągów w ramach kompletnej rekonstrukcji elektrowni węglowej Tušimice II. Zakres dostawy: projekt, demontaż, produkcja, montaż oraz uruchomienie obiektu. Termin wykonania Etap 1: wrzesień listopad 2009 Etap 2: grudzień 2009 grudzień

23 Referencje New Talkha, 750 MW CCGT Miejsce Egipt, Ad Daqahliyiah Klient Moravia Systems, a.s. (Konsorcjum Škoda Praha i CMI) Wykonawca Middle Delta Electricity Production Co. Parametry techniczne o 12,97 MPa, 567,8 o C, materiał A335-P91 2,45 MPa, 569,2 o C, materiał A335-P91 Opis zamówienia Dostawa kompletnego rurociągu łączącego pary świeżej i przegrzanej pary, ułożenie rurociągu. Zakres dostawy: projekt, produkcja i kierownictwo montażu Termin wykonania marzec czerwiec

24 Referencje REALIZED ZREALIZOWANE PROJECTS PROJEKTY Albania, Albania, Algeria, Algeria, Argentina, Argentina, Austria, Austria, Bangladesh, Bangladesh, Belarus, Belarus, Bosnia and Bosnia Herzegovina, and Herzegovina, Brazil, Bulgaria, Brazil, China, Bulgaria, Croatia, China, Cuba, Croatia, CzechCuba, Republic, Czech Denmark, Republic, Egypt, Denmark, Estonia, Egypt, Finland, Estonia, CURRENT AKTUALNIE PROJECTS PROJEKTY Germany, Finland, Great Germany, Britain, Great Hungary, Britain, India, Hungary, Iran, Italy, India, Kazakhstan, Iran, Italy, Lithuania, Kazakhstan, Malaysia, Lithuania, Pakistan, Poland, Macedonia, Romania, Malaysia, Russia, Serbia, Pakistan, Slovakia, Poland, South Romania, Africa, Russia, Spain, United Serbia, Arab Slovakia, Emirates, South Turkey, Africa, Ukraine, Spain, Uzbekistan United Arab Emirates, Turkey, Ukraine, Uzbekistan, Vietnam PLANOWANE PROJEKTY 24

25 Najważniejsze realizowane projekty w roku 2012 Państwo Projekt Klient Przedmiot dostawy Republika Czeska Republika Czeska Republika Czeska Republika Czeska Republika Czeska El. Tušimice II 4 x 200 MW El. Tušimice II 4 x 200 MW El. Ledvice 660 MW El. Ledvice 660 MW El. Prunéřov 840 MW Škoda Praha Invest ŠKODA POWER Škoda Praha Invest ŠKODA POWER Škoda Praha Invest Projekt, produkcja, montaż oraz uruchomienie do eksploatacji: - OB61 rurociągu krytycznego (rurociągi parowe i zasilające) - OB6 inne rurociągi łączące Dostawa i montaż rurociągu prefabrykowanego dla maszynowni ETU II na podstawie projektu wykonawczego klienta pakiet OB5 Dostawa nadkrytycznego rurociągu z materiału P92 w zakresie projekt, produkcja, montaż oraz uruchomienie pakiet OB 12 OB4 Rurociąg krytyczny - projekt, dostawa, montaż oraz uruchomienie do eksploatacji rurociągu z materiału P92. Projekt, dostawa i montaż zewnętrznego i wewnętrznego rurociągu Niemcy Mannheim MW Słowacja JE Mochovce 3, 4 Alstom Portugal S.A. ŠKODA JS Produkcja gięć indukcyjnych z materiału P92, P91 i Wb36. Projekt, dostawa i montaż systemów rurociągowych dla dobudowy bloków 3 i 4. Słowacja JE Mochovce 3, 4 Slovenské elektrárne Montaż kompletnych systemów rurociągowych w maszynowni bloków 3 i 4. Serbia Kostolac B 320 MW Energoprojekt Oprema a.d. Dostawy systemów rurociągowych i armatur dla rekonstrukcji bloku nr 2 elektrowni Kostolac B 25

26 Referencje Ledvice, 660 MW Miejsce Ledvice, Czechy północne Klient Škoda Praha Invest, s.r.o. Wykonawca ČEZ, a.s. Parametry techniczne 28 MPa / 600 o C, materiał X10CrWMoVNb9-2 5,2 MPa / 610 o C, materiał 10CrMoVNb9-1 Opis zamówienia Dostawa rurociągu łączącego, armatur oraz montaż całości dla nowego nadkrytycznego bloku 660 MW. Zakres dostawy: projekt, dostawa, montaż oraz uruchomienie obiektu Termin realizacji Październik 2008 Grudzień

27 Referencje Elektrownia Jądrowa Mochovce 3,4-2 x 440 MW, VVER Miejsce Mochovce, Słowacja Wykonawca Slovenské elektrárne, a.s., (ENEL SpA) 1. Dostawa systemów rurociągowych do obiegu pierwotnego Dostawy systemów rurociągowych dla zespołów: - kompensacja objętości, - rurociąg pierwotny, - wbudowane systemy chłodzenia. Zakres dostawy: projekt,naprawa wcześniej dostarczonych urządzeń, produkcja, montaż oraz uruchomienie obiektu. Klient ŠKODA JS, a.s. Termin realizacji Czerwiec 2009 Październik Montaż w maszynowni - montaż w maszynowni 3 i 4 bloku elektrowni jądrowej Klient Slovenské elektrárne, a.s., (ENEL SpA) Termin realizacji Marzec Wrzesień

28 Referencje Počerady, 840 MW CCGT Miejsce Počerady, Czechy północne Klient Škoda Praha Invest, s.r.o. Wykonawca ČEZ, a.s. Parametry techniczne 12,8 MPa, 550 o C, materiał X10CrMoVNb9-1 2,8 MPa, 548 o C, materiał X10CrMoVNb9-1 Opis zamówienia Kompletny rurociąg łączący głównego bloku produkcyjnego włącznie z rurociągiem krytycznym oraz zewnętrznym rurociągiem łączącym. Zakres dostawy: projekt, produkcja i kierownictwo montażu. Termin realizacji: marzec 2011 do czerwiec 2013, (produkcja rurociągu krytycznego do maja 2012) 28

29 Spółki zależne (Spółki córki) MOSTRO, a.s. Udział własnościowy MODŘANY Power, a. s. 100 % Program produkcji: Armatury dla elektrowni klasycznych i jądrowych Armatury specjalne Armatury nierdzewne Certyfikacja według ISO 9001, PED, GOST-R Kompleksowe pakiety armatur 29

30 Spółki zależne (Spółki córki) MODŘANY Slovakia, s.r.o. Udział własnościowy MODŘANY Power, a. s. 100 % Program produkcji Montaże, naprawy i rekonstrukcje urządzeń technologicznych dla energetyki dostawy produktów firmy macierzystej na rynek słowacki doradztwo i usługi inżynieryjne w dziedzinie energetyki Certyfikacja według ISO

31 Oddziały i Przedstawicielstwa handlowe SIEDZIBA FIRMY ODDZIAŁY PRZEDSTAWICIELSTWA Czech Republic (Prague) Belarus (Minsk), Russia (Moscow), Slovakia (Bratislava), Ukraine (Kiev), Bulgaria, Egypt, Estonia, Iraq, India, Latvia, Lithuania, Poland, Turkey, UAE, Vietnam 31

32 Korzyści współpracy z firmą MODŘANY Power, a.s. W dziedzinie energetycznych systemów rurociągowych oferujemy najwyższej jakości kompleksowy zakres usług Atuty dostawca z ponad 60 letnim doświadczeniem z dostawami dla energetyki wykwalifikowany personel certyfikowany system zarządzania jakością sprawdzony i solidny partner o stabilnym zapleczu zapewnienie dostaw kompleksowych od basic designu po uruchomienie nacisk na innowacje i rozwój 32

33 Dziękujemy za uwagę Tel.: Fax: Web:
