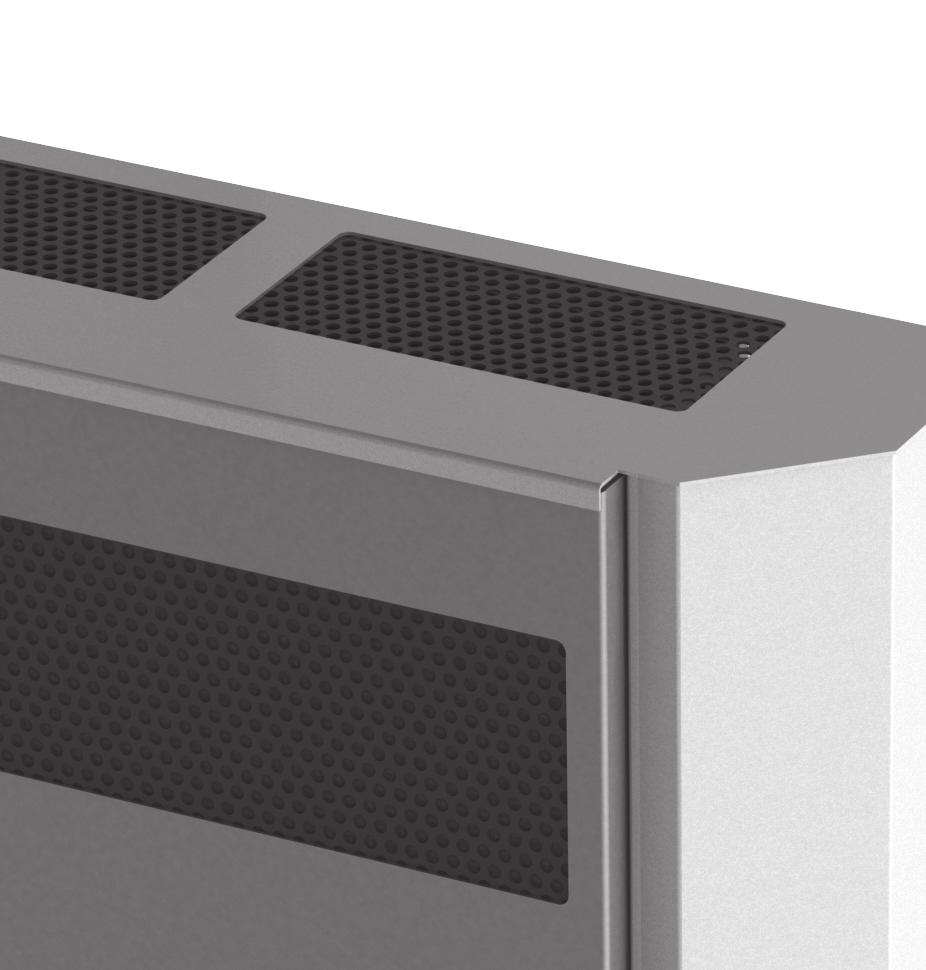

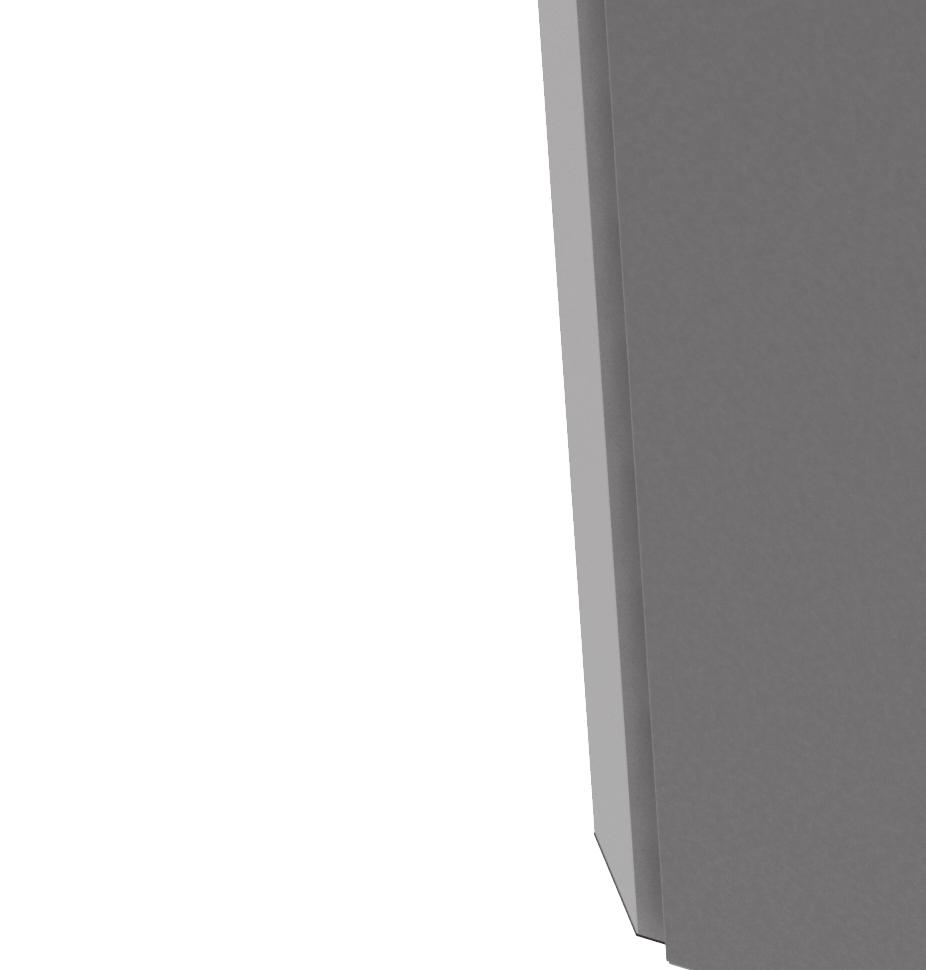

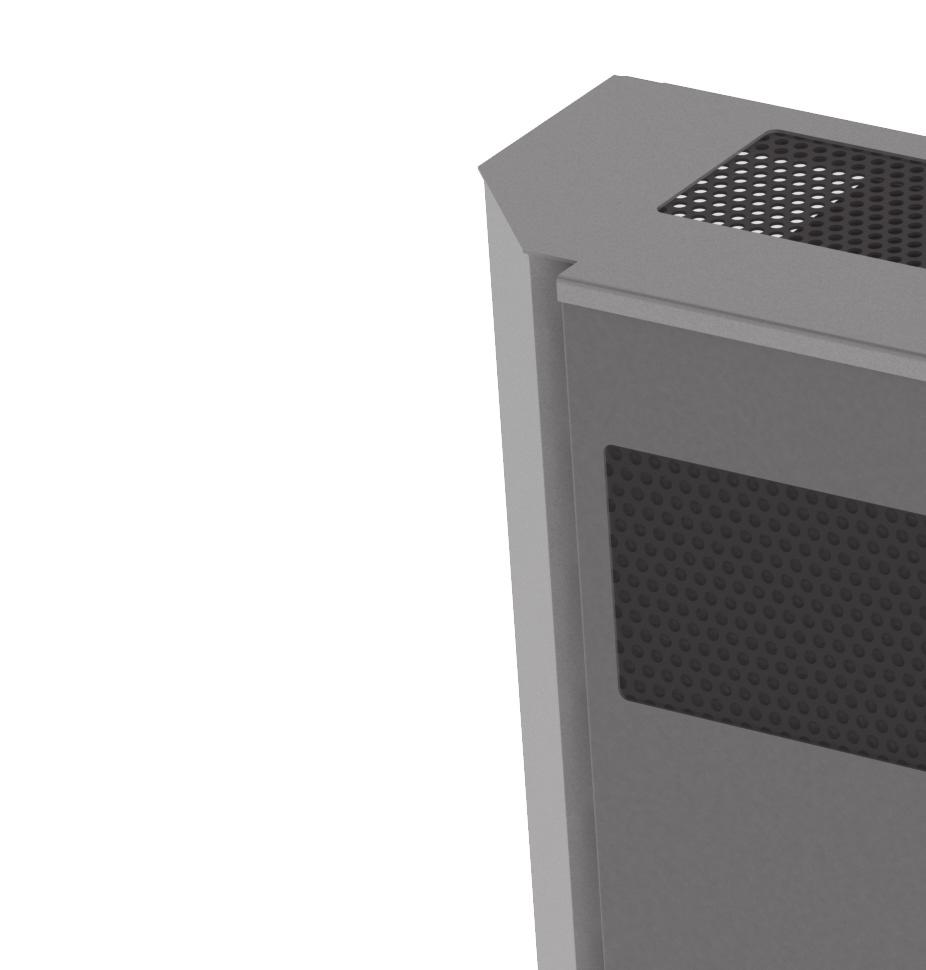

1 PODRĘCZNIK EKSPLOATACJI Micra 60 Centrala nawiewno-wywiewna z odzyskiem ciepła

2 2 Micra 60 SPIS TREŚCI Wymagania Bezpieczeństwa Wprowadzenie 5 Przeznaczenie 5 Komplet Dostawy 5 Schemat Oznaczenia 5 Podstawowe Charakterystyki Techniczne 6 Budowa i Zasada Działania 7 Instalacja i Przygotowanie do Pracy 8 Podłączenie do sieci zasilającej 12 Sterowanie Centralą 1 Konserwacja 1 Usunięcie Usterek 14 Zasady Przechowywania i Transportu 14 Gwarancja Producenta 15 Świadectwo Odbioru 16 Informacja o Sprzedawcy 16 Świadectwo Podłączenia 16 Karta Gwarancyjna 17

3 WYMAGANIA BEZPIECZEŃSTWA Przed rozpoczęciem użytkowania i montażu centrali należy dokładnie zapoznać się z niniejszą instrukcją użytkownika. Podczas montażu i użytkowania centrali należy przestrzegać założeń niniejszej instrukcji oraz wszystkich obowiązujących lokalnych i krajowych norm i standardów budowlanych, elektrycznych i technicznych. Obowiązkowo należy zapoznać się ze wszystkimi ostrzeżeniami, zamieszczonymi w niniejszej instrukcji, ponieważ zawierają one informacje dotyczące Państwa bezpieczeństwa. Nieprzestrzeganie założeń i ostrzeżeń zamieszczonych w niniejszej instrukcji może spowodować urazy ciała lub uszkodzenie centrali. Po przeczytaniu niniejszą instrukcję użytkownika należy przechowywać przez cały okres użytkowania centrali. W razie przekazania urządzenia innemu użytkownikowi należy obowiązkowo przekazać również niniejszą instrukcję. Odczyt oznakowań, użytych w niniejszej instrukcji: UWAGA! ZABRONIONE! ŚRODKI OSTROŻNOŚCI PODCZAS MONTAŻU CENTRALI Montaż oraz naprawa centrali mogą być dokonywane jedynie po jej odłączeniu od sieci zasilającej. Centrala musi być uziemiona! Zabroniona jest eksploatacja centrali poza granicami zakresu temperatur, wymienionych w instrukcji użytkownika oraz w środowisku agresywnym i zagrażającym wybuchem. Przy podłączeniu centrali do sieci zasilającej zabrania się używać uszkodzonego sprzętu. Należy przestrzegać zasad bezpieczeństwa podczas korzystania z urządzeń elektrycznych w trakcie montażu centrali. Należy zachowywać ostrożność podczas rozpakowywania centrali. Nie wolno samodzielnie zmieniać długości przewodu sieciowego. Nie wolno zginać przewodu sieciowego oraz należy unikać jego uszkodzeń. Nie wolno ustawiać urządzeń grzewczych lub innych w pobliżu przewodu sieciowego centrali.

4 4 Micra 60 ŚRODKI OSTROŻNOŚCI PODCZAS UŻYTKOWANIA CENTRALI Nie wolno dotykać mokrymi rękami regulatora lub pulpitu sterowania. Zabrania się wykonywanie prac serwisowych centrali mokrymi rękami. Zabrania się używania wody do czyszczenia centrali. Należy unikać kontaktu części elektrycznych centrali z wodą. Należy używać centralę tylko zgodnie z jej przeznaczeniem. Nie wolno podłączać do centrali i do układu wentylacyjnego suszarek do bielizny oraz podobnych urządzeń. Nie wolno umieszczać na centrali pojemników z wodą. Nie wolno siadać na centralę i umieszczać na niej przedmiotów obcych. ON OFF Konserwacja centrali może być dokonywana jedynie po jej odłączeniu od sieci zasilającej. Zabrania się dopuszczania dzieci do użytkowania centrali. Podczas użytkowania należy unikać uszkodzenia przewodu sieciowego. Zabrania się stawiać na przewodzie sieciowym jakiekolwiek przedmioty. Zabrania się przechowywać substancje o zagrożeniu wybuchowym oraz łatwopalne w pobliżu centrali. Zabrania się otwierać centralę podczas pracy. W przypadku pojawienia się dźwięków obcych, zapachu dymu należy natychmiast wyłączyć centralę i zwrócić się do centrum serwisu. Po długim okresie użytkowania należy periodycznie sprawdzać niezawodność instalacji urządzenia. Nie wolno blokować wlotu i wylotu kanału powietrznego podczas pracy centrali. Zabrania się kierowania strumienia powietrza wychodzącego z centrali na urządzenia pracujące na zasadzie spalania.

5 5 WPROWADZENIE Niniejsza instrukcja eksploatacji składa się z opisu technicznego, instrukcji obsługi oraz specyfikacji urządzenia, zawiera również informację dotyczącą instalacji oraz montażu rewersyjnej centrali wentylacyjnej VENTS Micra 60 (dalej - Centrala). PRZEZNACZENIE Centrala jest urządzeniem przeznaczonym do oszczędzania energii cieplnej przy pomocy jej rekuperacji i stanowi jeden z elementów stosowanych w technologii energooszczędnych pomieszczeń. Centrala jest wyrobem uzupełniającym i nie może być użytkowana samodzielnie. Centrala jest przeznaczona do realizacji ciągłej wymiany powietrza w pomieszczeniach mieszkalnych lub użytku publicznego (mieszkania, domy, biura, hotele, kawiarnie itp.) oraz rekuperacji energii cieplnej z odprowadzanego z pomieszczenia powietrza do podgrzewania czystego powietrza nawiewanego. Centrala jest przeznaczona do montażu ściennego. Centrala jest dostosowana do długotrwałej, ciągłej pracy bez jej odłączenia od sieci zasilającej. Przetłaczane powietrze nie powinno zawierać lotnych mieszanek palnych lub wybuchowych, oparów aktywnych chemicznie, pyłu o dużych cząstkach, sadzy, tłuszczów lub mediów sprzyjających powstawianiu szkodliwych substancji (substancje trujące, pyły, mikroorganizmy chorobotwórcze). CENTRALA NIE JEST PRZEZNACZONA DO UŻYTKOWANIA PRZEZ DZIECI, OSOBY NIEPEŁNOSPRAWNE ORAZ OSOBY, KTÓRE NIE ZOSTAŁY ODPOWIEDNIO PRZESZKOLONE. DO MONTAŻU ORAZ PODŁĄCZANIA CENTRALI DOPUSZCZANE SĄ OSOBY PO ODPOWIEDNIM INSTRUKTAŻU. CENTRALA POWINNA BYĆ INSTALOWANA W MIEJSCACH, UNIEMOŻLIWIAJĄCYCH SAMODZIELNY DOSTĘP DZIECI DO CENTRALI. KOMPLET DOSTAWY Centrala Micra 60-1 szt.; Zestaw do mocowania - 1 szt.; Podręcznik eksploatacji - 1 szt.; Wzornik - 1 szt.; Skrzynka (opakowanie) - 1 szt.; Przełącznik prędkości (dotykowy lub mechaniczny) - 1 szt. SCHEMAT OZNACZENIA Micra 60-AX Nazwa centrali Wydajność, m/h System przełączania prędkości - mechaniczny pulpit przełączania prędkości P dotykowy pulpit przełączania prędkości SP-1

6 6 Micra 60 PODSTAWOWE CHARAKTERYSTYKI TECHNICZNE Centrala jest przeznaczona do zainstalowania w przestrzeni zamkniętej, w temperaturze powietrza otaczającego od +1 C (+4 F) do +40 C (+104 F) i wilgotności względnej do 80%. Temperatura przetłaczanego powietrza od -20 C (-4 F) do +50 C (+122 F). Zgodnie z klasyfikacją ochrony przed porażeniem prądem elektrycznym centrala należy do klasy I. Stopień ochrony przed dostępem do niebezpiecznych zespołów i przeniknięciem wody: silników elektrycznych urządzenia - IP 44; urządzenia zmontowanego i podłączonego do przewodów powietrznych - IP 22. Konstrukcja centrali jest stale udoskonalana, w związku z tym niektóre modele mogą nieznacznie odróżniać się od opisanych w niniejszym podręczniku. WYMIARY GABARYTOWE CENTRALI WENTYLACYJNEJ, MM 159 (6 1/4") 9 (15 1/2") 187 (7 /8") 124 (4 7/8") 121 (4 /4") 526 (20 11/16") PARAMETRY TECHNICZNE CENTRALI Bieg 1 2 Napięcie zasilania Hz, V 1 ~ Moc centrali, W 4,2 9,6 15,4 Prąd centrali łącznie, A 0,02 0,04 0,07 Maks. wydajność powietrza, m /h (CFM) 0 (17,7) 45 (26,5) 60 (5,) Prędkość obrotowa, min Poziom hałasu, db(a) (Sones) 22 (0,8) 25 (0,42) 29 (1,0) Maks. temperatura przetłaczanego powietrza, C ( F) od -20 (-4) do +50 (+122) Stopień ochrony IP22 Materiał korpusu Stal malowana Izolacja Penofol Filtr Wywiew G4 Nawiew G4 Średnica podłączanego przewodu powietrznego, mm Ø125 (5") Waga, kg 10, (22.7) Skuteczność odzysku ciepła 79 % 74 % 70 % Rodzaj rekuperatora Przeciwprądowy Materiał rekuperatora Plastik

7 7 BUDOWA I ZASADA DZIAŁANIA Obudowa centrali jest wykonana z metalu malowanego oraz wyposażona w wewnętrzną warstwę termo- i dźwiękoizolacyjną. Wewnątrz centrali znajduje się rekuperator płytowy, wentylatory nawiewny i wywiewny. Panel przedni jest zamocowany na obracających się tulejach i zapewnia dostęp dla konserwacji centrali. Dla obsługiwania zespołu automatyki w dolnej części korpusu jest przewidziany technologiczny panel ochronny. Celem zabezpieczenia dopływu do pomieszczenia oczyszczonego powietrza pomiędzy rekuperatorem a wentylatorem jest zainstalowany filtr nawiewny klasy filtracji G4. Filtr wywiewny o klasie filtracji G4 znajduje się w części górnej panelu przedniego centrali. Wentylator nawiewny Filtr nawiewny Rekuperator Filtr wywiewu Panel przedni Celem zabezpieczenia rekuperatora przed obmarzaniem, w kanale Zespół automatyki wywiewnym za rekuperatorem jest zainstalowany czujnik temperatury. Przy Wentylator wywiewny obniżeniu temperatury wywiewanego powietrza za rekuperatorem poniżej + ºC (+7,4 ºF) powstaje zagrożenie obmarzania rekuperatora. W tym przypadku zostaje wyłączany wentylator nawiewny i centrala pracuje tylko w trybie wywiewnym. Po nagrzaniu rekuperatora i po zniknięciu zagrożenia obmarzania, centrala powraca do normalnego trybu pracy. Centrala działa wg następującej zasady. Ciepłe zanieczyszczone powietrze z pomieszczenia napływa do centrali, w filtrze wywiewnym odbywa się filtracja powietrza, po czym powietrze przechodzi przez rekuperator i przy pomocy wentylatora wywiewnego poprzez przewód powietrzny jest odprowadzane na zewnątrz. Czyste chłodne powietrze z zewnątrz przez przewód powietrzny jest wtłaczane do centrali, w której jest filtrowane przy pomocy filtra nawiewu. Dalej powietrze przechodzi przez rekuperator i przy pomocy wentylatora nawiewnego jest wtłaczane do pomieszczenia. W rekuperatorze odbywa się wymiana energii cieplnej zawartej w ciepłym powietrzu wywiewanym z pomieszczenia, do chłodnego powietrza zasysanego z zewnątrz na drodze bezkontaktowego przepływu obu strumieni powietrza w wymienniku. Rekuperacja ciepła zapewnia zredukowanie strat energii cieplnej, co z kolei powoduje zmniejszenie kosztów ogrzewania pomieszczenia w miesiącach zimowych. z pomieszczenia do pomieszczenia z zewnątrz na zewnątrz

8 8 Micra 60 INSTALACJA I PRZYGOTOWANIE DO PRACY Podczas montażu centrali należy skorzystać ze wzornika (wchodzi do kompletu dostawy). Do montażu centrali również należy nabyć dwa przewody powietrzne odpowiedniej długości albo jeden z zestawów montażowych (MK1 Micra 60 lub MK2 Micra 60). Celem przygotowania miejsca do montażu centrali na etapie budowy, należy nabyć zestaw montażowy MK1 Micra 60, w skład którego, wchodzą dwa plastikowe przewody powietrzne o długości 500 mm (19 11/16 ) oraz dwa wzornika do oznaczania miejsc otworów na stronie zewnętrznej i stronie wewnętrznej ściany. W celu montażu centrali w gotowym pomieszczeniu zaleca się nabycie zestawu montażowego MK2 Micra 60, w składu którego wchodzą dwa plastikowe przewody powietrzne o długości 500 mm (19 11/16 ), wzornik do oznaczania miejsc otworów oraz zewnętrzna komora wentylacyjna NB Micra 60, zapobiegająca przedostaniu się ciał obcych do centrali. Do montażu centrali w ścianach o grubości powyżej 500 mm (19 11/16 ), dodatkowo trzeba nabyć dwa przewody powietrzne Ø 125 mm (5 ) o stosownej do grubości ścian długości. WZORNIK PAPIEROWY DO OZNACZANIA MIEJSC OTWORÓW, MM (CALE) 89,5 ( 1/2") 29 (9 7/16") 160 (6 5/16") wg wzornika wykonać w ścianie 2 otwory przy pomocy wiertła Ø 8 mm (Ø 5/16 ) o głębokości 60 mm (2 /8 ). wg wzornika wykonać w ścianie 2 otwory przy pomocy wiertła Ø 8 mm (Ø 5/16 ) o głębokości 60 mm (2 /8 ). 50 (19 1/16") 160 (6 5/16") 2 otwory na kanał okrągły Ø 125 mm (Ø 5 ). Szczeliny pomiędzy ścianą a przewodem powietrznym należy wypełnić pianką montażową. 2 otwory na kanał okrągły Ø 125 mm (Ø 5 ). Szczeliny pomiędzy ścianą a przewodem powietrznym należy wypełnić pianką montażową. Kolejność montażu centrali: 1. Przymocować do ściany na określonym poziomie wzornik, przy pomocy taśmy wchodzącej w komplet dostawy. MONTAŻ CENTRALI

9 Korzystając ze wzornika zaznaczyć dwa miejsca otworów Ø10 mm (5 1/8 ) na przewody powietrzne i dwa miejsca otworów Ø 8 mm (Ø 5/16 ) na kołki, służące do mocowania centrali.. Zdjąć wzornik i wywiercić otwory przelotowe na przewody powietrzne i otwory o głębokości 60 mm (2 /8») na kołki. Otwory na przewody powietrzne należy wywiercić skierowanymi w dół, na zewnątrz pod kątem 2-. Następnie wpiąć w odpowiednie otwory kołki, wchodzące w skład dostawy. Ø 8 mm (5/16 ) 2 otwory Ø10 mm (5 1/8") 2 otwory 60 mm (2 /8") pochylenie pochylenie 10 mm (/8") 4. Przymocować wzornik przy pomocy taśmy z powrotem na poprzednim miejscu. Przymocować wzornik z zestawu montażowego MK1 Micra 60 lub MK 2 Micra 60 od strony zewnętrznej ściany do centrowania między sobą przewodów powietrznych. Wzornik z zestawu montażowego należy przymocować nieco niżej, aby zapewnić kąt pochylenia przewodów powietrznych minimum o w dół na zewnątrz. Przed mocowaniem wzornika należy nacisnąć na zaznaczone wycięcia dziurkowane i wyjąć fragmenty wzornika do przewodów powietrznych. 5. Do otworów wzornika na przewody powietrzne włożyć przewody powietrzne i uszczelnić przy pomocy pianki montażowej przez otwory technologiczne we wzorniku. Przewody powietrzne należy zainstalować z pochyleniem w dół, o 2 -, aby zapewnić odprowadzanie skroplin, które mogą powstawać podczas działania centrali. 6. Po upływie czasu, potrzebnego dla krystalizacji pianki montażowej (patrz instrukcję użytkowania pianki montażowej), zdjąć wzornik i podciąć wystające części przewodów powietrznych do płaszczyzny strony wewnętrznej ściany. Od strony zewnętrznej przewód powietrzny powinien wystawać poza płaszczyznę ściany na 10 mm (/8 ), aby zapobiec ściekaniu skroplin po elewacji. 7. W celu zainstalowania centrali należy wykonać następujące czynności: Otworzyć panel przedni i wyjąć rekuperator. Połączyć króćce centrali z plastykowymi przewodami powietrznymi. Zamocować centralę na ścianie przy pomocy wkrętów 5,0x50 (wchodzą do kompletu dostawy) w 2 otworach Ø8 mm (5/16 ). Zainstalować rekuperator i zamknąć panel przedni. Od strony zewnętrznej ściany zainstalować zewnętrzna czerpnię wentylacyjną NB Micra 60, zapobiegającą przedostawaniu się dużych ciał obcych do przewodów powietrznych centrali. Uwaga! Okrągłe plastykowe przewody powietrzne oraz zewnętrzna czerpnia wentylacyjna nie wchodzą do kompletu dostawy i są kupowane osobno. Możliwe jest zainstalowanie innych kratownic lub kratek wentylacyjnych o odpowiednich wymiarach.

10 10 Micra 60 Ściana Okrągły przewód powietrzny (pochylenie 2.. ) Zewnętrzna czerpnia wentylacyjna Okrągły przewód powietrzny (pochylenie 2.. ) Elementy mocujące Centrala Micra 60 INSTALACJA CENTRALI PRZY POMOCY ZESTAWU MONTAŻOWEGO MK1 MICRA 60 Zestaw montażowy MK1 Micra 60 jest przeznaczony do przygotowania miejsca do instalacji centrali Micra 60 na etapie budowy gmachu i jest nabywany osobno. Do składu zestawu montażowego MK1 Micra 60 wchodzą: plastikowy przewód powietrzny Ø 125 mm (Ø 5 ), o długości 500 mm (19 11/16 ) - 2 szt.; papierowy wzornik 2 szt.; Kolejność montażu zestawu MK 1 Micra 60: 1. Przymocować wzornik na potrzebnym poziomie przy pomocy taśmy na wewnętrznej ścianie. 2. Korzystając ze wzornika zaznaczyć dwa miejsca otworów Ø10 mm (5 1/8 ) na przewody powietrzne i dwa miejsca otworów Ø 8 mm (Ø 5/16 ) na kołki, służące do mocowania centrali.. Zdjąć wzornik i wywiercić otwory przelotowe na przewody powietrzne i otwory o głębokości 60 mm (2 /8») na kołki. 4. Przymocować pierwszy wzornik przy pomocy taśmy z powrotem na poprzednim miejscu. Przymocować drugi wzornik na ścianie zewnętrznej do centrowania między sobą przewodów powietrznych. Drugi wzornik należy przymocować nieco niżej, żeby zapewnić kąt pochylenia przewodów powietrznych minimum o. Przed mocowaniem wzornika należy nacisnąć na dziurkowane wycięcia i wyjąć fragmenty wzornika do instalowania przewodów powietrznych. 5. Do otworów wzornika na przewody powietrzne włożyć przewody powietrzne i uszczelnić przy pomocy pianki montażowej przez otwory technologiczne we wzorniku. Przewody powietrzne należy zainstalować z pochyleniem w dół, na zewnątrz o 2 -, aby zapewnić odprowadzanie skroplin, które mogą powstawać podczas działania centrali. 6. Po upływie czasu, potrzebnego dla krystalizacji pianki montażowej (patrz instrukcję użytkowania pianki montażowej), zdjąć wzornik i podciąć wystające części przewodów powietrznych do płaszczyzny strony wewnętrznej ściany. Od strony zewnętrznej przewód powietrzny powinien wystawać poza płaszczyznę ściany na 10 mm, aby zapobiec ściekaniu skroplin po elewacji. INSTALACJA CENTRALI PRZY POMOCY ZESTAWU MONTAŻOWEGO MK2 MICRA 60 Zestaw montażowy MK2 Micra 60 jest przeznaczony do przygotowania miejsca do instalacji centrali Micra 60 i jest nabywany osobno. Do składu zestawu montażowego MK2 Micra 60 wchodzą: plastykowy przewód powietrzny Ø125 mm (Ø 5 ), o długości 500 mm (19 11/16 ) - 2 szt.; papierowy wzornik 1 szt.; komora zewnętrzna NB Micra 60 1 szt.; wkręt z kołkiem rozporowym 8x40-4szt. Kolejność montażu zestawu MK2 Micra 60: 1. Przymocować wzornik z kompletu dostawy na potrzebnym poziomie przy pomocy taśmy od wewnętrznej ściany pomieszczenia. 2. Korzystając ze wzornika oznaczyć dwa miejsca otworów Ø10 mm (5 1/8 ) na przewody powietrzne i dwóch otworów Ø 8 mm (Ø 5/16 ) na kołki rozporowe do mocowania centrali.. Zdjąć wzornik i wywiercić otwory przelotowe na przewody powietrzne i otwory o głębokości 60 mm (2 /8 ) na kołki pod wkręty. 4. Przymocować wzornik przy pomocy taśmy lepkiej z powrotem na poprzednim miejscu. Przymocować wzornik z zestawu montażowego na zewnętrznej ścianie do centrowania między sobą przewodów powietrznych. Przed mocowaniem wzornika należy nacisnąć na dziurkowane wycięcia i wyjąć fragmenty wzornika na przewody powietrzne. 5. Do otworów wzornika na przewody powietrzne włożyć przewody powietrzne i uszczelnić przy pomocy pianki montażowej przez otwory technologiczne we wzorniku. Przewody powietrzne należy zainstalować z pochyleniem w dół na zewnątrz, o 2 -, aby zapewnić odprowadzanie skroplin, które mogą powstawać podczas działania centrali, 6. Po upływie czasu, potrzebnego dla krystalizacji pianki montażowej (patrz instrukcję użytkowania pianki montażowej), zdjąć wzornik i podciąć wystające części przewodów powietrznych do płaszczyzny strony wewnętrznej ściany. Od strony zewnętrznej przewód powietrzny powinien wystawać poza płaszczyznę ściany na 10 mm (/8 ), aby zapobiec ściekaniu skroplin po elewacji. 7. Zainstalować zewnętrzną czerpnie wentylacyjną NB Micra 60, zapobiegającą trafieniu dużych ciał obcych do przewodów powietrza urządzenia z drugiej strony ściany. Dla montażu czerpni zewnętrznej Micra 60 należy nabyć cztery wkręty z kołkami rozporowymi i wykonać następujące czynności: przyłożyć do ściany zewnętrzną komorę wentylacyjną NB Micra 60; wykonać oznaczenia otworów na elementy mocujące; wywiercić cztery otwory Ø 8 mm (Ø 5/16 ) o głębokości 40 mm (1 9/16 ); włożyć kołki rozporowe 8x40; zainstalować czerpnię NB Micra 60; zamocować NB Micra 60 przy pomocy wkrętów.

11 11 MONTAŻ PRZEŁĄCZNIKA PRĘDKOŚCI PRZEKONAĆ SIĘ, ŻE PRZEŁĄCZNIK NIE JEST USZKODZONY. KORZYSTANIE Z USZKODZONEGO PRZEŁĄCZNIKA NIE JEST DOPUSZCZALNE! NIE WOLNO INSTALOWAĆ PRZEŁĄCZNIK NA NIERÓWNEJ POWIERZCHNI! PODCZAS DOKRĘCANIA WKRĘTÓW NALEŻY DOKRĘCAĆ Z WYCZUCIEM, ABY UNIKNĄĆ ZNIEKSZTAŁCANIA KORPUSU PRZEŁĄCZNIKA. Wprowadzić wszystkie potrzebne kable i przewody; Zainstalować w ścianie skrzynkę montażową (wchodzi w skład dostawy); Montaż mechanicznego przełącznika prędkości P-1-00: Podłączyć (patrz schemat na str. 12) i włożyć element sterujący przełącznika do skrzynki montażowej; Za pomocą dwóch wkrętów (wchodzą w skład dostawy) przymocować element sterujący przełącznika; Zamknąć dekoracyjnym panelem czołowym, po czym zamocować panel, naciskając na powierzchnie panelu w miejscach, gdzie znajdują się zatrzaski. Montaż dotykowego przełącznika prędkości SP-1: Przy pomocy śrubokrętu ostrożnie odpiąć zatrzaski panelu czołowego przełącznika. Zdjąć panel tylny. Przymocować panel tylny do ściany przez otwory do elementów mocujących. Podłączyć kabel sterowania do dotykowego przełącznika prędkości zgodnie ze schematem na str. 12. Zamocować na zatrzaskach panel czołowy przełącznika prędkości.

12 12 Micra 60 PODŁĄCZENIE DO SIECI ZASILAJĄCEJ PRZED WYKONANIEM JAKICHKOLWIEK PRAC DOTYCZĄCYCH CENTRALI NALEŻY BEZWZGLĘDNIE ODŁĄCZYĆ JĄ OD ŹRÓDŁA ZASILANIA. CENTRALĘ NALEŻY PODŁĄCZAĆ DO ZAINSTALOWANEGO W ODPOWIEDNI SPOSÓB GNIAZDKA, WYPOSAŻONEGO W BOLEC UZIEMIENIA. JAKIEKOLWIEK ZMIANY W PODŁĄCZENIU WEWNĘTRZNYM SĄ ZABRONIONE I SKUTKUJĄ UTRATĄ PRAW GWARANCYJNYCH. Centrala wentylacyjna musi być podłączona do jednofazowej sieci prądu przemiennego o napięciu 1~ V/50/60 Hz. Moduł nastawnika jest zainstalowany pod panelem ochronnym centrali. Podłączenie do bloku sterowania jest dokonywane przy pomocy kabla 4-żyłowego o długości m, który wchodzi w skład dostawy. Przekrój każdej żyły ma być nie mniej, niż 0,25 mm 2. Zalecana długość maksymalna kabla od centrali do bloku sterowania - 0 m. SCHEMAT ELEKTRYCZNY CENTRALI Z MECHANICZNYM PRZEŁĄCZNIKIEM PRĘDKOŚCI P-1-00 żółty-zielony Nalepka - + N L PE 1 RT1 t 2 Nalepka Obwód Styk GND NTC NTC_10K 2 1 Styk Obwód Nalepka V GND + INFLOW_DIR INFLOW_PWM OUTFLOW_PWM - id ip 0P Obwód Styk GND +12V N L PE NASTAWNIK Styk Obwód Nalepka PE PE 2 L L 1 N N N L speed speed 2 speed 1 N L L L2 L1 High Middle Low PE L N brązowy żółty zielony biały czerwony niebieski żółty biały +12V GND DIR PWM +12V GND DIR PWM M2 (nawiewny) czerwony niebieski żółty biały M1 (wyciągowy) С 2 1 B SCHEMAT ELEKTRYCZNY CENTRALI Z DOTYKOWYM PRZEŁĄCZNIKIEM PRĘDKOŚCI SP N L speed speed 2 speed 1 N L L L2 L1 High Middle Low brązowy żółty zielony biały OUT OUT OUT OUT L4 L L2 L1 IN L Napięcie wejściowe: V Prąd wyjściowy: 1 A

13 1 STEROWANIE CENTRALĄ MECHANICZNY PRZEŁĄCZNIK PRĘDKOŚCI P-1-00 Żeby aktywować oczekiwaną prędkość centrali należy obrócić pokrętło sterowania mechanicznym przełącznikiem prędkości zgodnie z kierunkiem ruchu wskazówek zegara i nastawić jedną z trzech pozycji: 1 - pierwsza prędkość; 2 - druga prędkość; - trzecia prędkość. Aby wyłączyć centralę należy obrócić pokrętło sterowania mechanicznym przełącznikiem prędkości przeciwnie do kierunku ruchu wskazówek zegara do osiągnięcia wskaźnika OFF. OFF 1 2 O DOTYKOKOWY PRZEŁĄCZNIK PRĘDKOŚCI SP-1 Aby włączyć potrzebną prędkość działania centrali, podłączonej do przełącznika, należy dotknąć do przycisku z odpowiednim oznaczeniem. 1-sza prędkość; 2-ga prędkość; -cia prędkość. Dla przełączania prędkości należy dotknąć do przycisku z oznaczeniem potrzebnej prędkości. Przycisk, odpowiedni do aktualnej prędkości świeci się w kolorze niebieskim. Dla wyłączenia centrali należy ponownie dotknąć do przycisku, odpowiedniego do aktualnej prędkości wentylatorów. Przy wyłączonej centrali brak podświetlania przełącznika dotykowego. Przy każdym dotknięciu przełącznik wysyła sygnał dźwiękowy. KONSERWACJA SERWIS CENTRALI JEST MOŻLIWY TYLKO PO JEJ ODŁĄCZENIU OD SIECI ZASILAJĄCEJ. Centralę należy poddawać konserwacji -4 razy w ciągu roku. Konserwacja polega na periodycznym odkurzaniu powierzchni i elementów funkcjonalnych oraz oczyszczaniu lub wymianie filtrów. Dla usunięcia kurzu należy korzystać z miękkiej suchej szczotki, miękkiej szmatki lub sprężonego powietrza. Nie wolno używać wody, ściernych substancji czyszczących i rozpuszczalników. Łopatki wirnika należy oczyszczać 1 raz w roku. Brudne filtry zwiększają opór powietrza, co powoduje zmniejszenie ilości powietrza napływającego do pomieszczenia. Filtry należy oczyszczać w miarę ich zabrudzenia, ale nie rzadziej, niż -4 razy w roku. Korpus Filtr nawiewu Rekuperator Filtr wywiewu Panel przedni Dla utrzymania wysokiej wydajności rekuperatora należy dbać o jego czystość. Dokonuje się to po wyjęciu z centrali poprzez jego oczyszczenie lub przepłukanie pod bieżącą wodą.

14 14 Micra 60 Zaistniały problem Możliwe przyczyny Sposób usunięcia Niepodłączona sieć zasilająca. Upewnić się, że sieć zasilająca jest prawidłowo podłączona, w przeciwnym wypadku usunąć błąd podłączenia. Wentylator (wentylatory nie Należy wyłączyć centralę i usunąć przyczynę klinowania się pracują). wirnika. Zaklinowanie silnika, zanieczyszczone łopatki. Oczyścić wirniki wentylatorów. Włączyć centralę ponownie. Samoczynne uruchamianie się wyłącznika automatycznego. Chłodne nawiewane powietrze. Niska wydajność. USUNIĘCIE USTEREK Nadmierny hałas, wibracja. Nadmierny pobór prądu spowodowany przez zwarcie w obwodzie elektrycznym. Zanieczyszczony filtr wywiewu. Oblodzenie rekuperatora. Nastawiony zbyt niski bieg wentylatora. Filtr, wentylator lub rekuperator są zanieczyszczone. Zanieczyszczony wirnik. Obluzowane śruby mocujące. MOŻLIWE USTERKI I METODY ICH USUWANIA Brak wkładek tłumiących wibrację. Należy wyłączyć centralę. Zwrócić się do serwisu. Należy oczyścić lub wymienić filtr. Sprawdzić obecność lodu w wymienniku ciepła. W razie potrzeby wyłączyć centralę i odczekać, aż lód stopnieje. Nastawić wyższą prędkość wentylatorów. Należy oczyścić lub wymienić filtry; Należy oczyścić wentylator i rekuperator. Należy oczyścić wirnik. Dociągnąć połączenia gwintowe. Zainstalować wkładki antywibracyjne (nie wchodzą do kompletu dostawy). ZASADY PRZECHOWYWANIA I TRANSPORTU Centrala powinna być przechowywana w opakowaniu fabrycznym w wentylowanym pomieszczeniu w temperaturze od+5 C (+41 F) do +40 C (+104 F). Jest niedopuszczalna obecność w powietrzu oparów i domieszek o właściwościach korodujących i uszkadzających izolację oraz szczelność połączeń. Podczas załadunku i rozładunku wyrobu należy korzystać z odpowiednich podnośników, aby uniknąć ewentualnych uszkodzeń wyrobu. Podczas prac rozładunkowo-załadunkowych należy spełniać wymogi dotyczące przemieszczania ładunków tego typu. Transportowanie jest dopuszczalne każdym rodzajem transportu pod warunkiem ochrony wyrobu przed opadami atmosferycznymi i uszkodzeniami mechanicznymi. Załadunek i rozładunek ma być dokonywany bez silnych wstrząsów i uderzeń.

15 15 GWARANCJA PRODUCENTA Gwarancja producenta obejmuje okres 24 miesięcy następujących po dniu sprzedaży centrali wentylacyjnej poprzez punkt sprzedaży detalicznej, pod warunkiem, że użytkownik będzie przestrzegał polecenia producenta dotyczące transportu, przechowywania, montażu i eksploatacji centrali wentylacyjnej. W razie wystąpienia w trakcie trwania okresu gwarancyjnego usterek w funkcjonowaniu centrali wentylacyjnej z powodu błędów produkcyjnych dopuszczonych przez producenta użytkownik ma prawo do nieodpłatnej naprawy takich usterek wykonywanej przez serwis producenta. Gwarancyjna obsługa serwisowa obejmuje prace związane z naprawą usterek funkcjonowania centrali wentylacyjnej, mające na celu umożliwienie wykorzystania centrali wentylacyjnej zgodnie z jej przeznaczeniem w trakcie trwania okresu objętego gwarancją. Naprawy usterek są wykonywane w formie wymiany lub remontu elementów konstrukcyjnych centrali wentylacyjnej lub jej części i podzespołów konstrukcyjnych. Naprawa gwarancyjna nie obejmuje: okresowej obsługi technicznej montaż / demontaż centrali wentylacyjnej; ustawienie centrali wentylacyjnej. W celu dokonania naprawy gwarancyjnej użytkownik powinien przekazać producentowi centralę wentylacyjną wraz z instrukcją użytkownika zawierającą datę sprzedaży wraz z dokumentem potwierdzającym dokonanie zakupu. Model centrali wentylacyjnej musi być zgodny z modelem wymienionym w Instrukcji użytkownika W celu dokonania naprawy gwarancyjnej Użytkownik powinien zwrócić się do Sprzedawcy urządzenia. Gwarancja producenta nie obejmuje niżej wymienione przypadki: brak przekazania do dyspozycji producenta centrali wentylacyjnej w komplecie innym od podanego w instrukcji użytkownika, w tym także w przypadku demontażu przez użytkownika części i zespołów konstrukcyjnych centrali wentylacyjnej; niezgodność typu centrali wentylacyjnej z danym wymienionym na opakowaniu oraz w instrukcji użytkownika; dokonanie przez użytkownika konserwacji oraz obsługi technicznej centrali wentylacyjnej w niewłaściwym terminie; uszkodzenia zewnętrzne centrali wentylacyjnej (nie są uważane za uszkodzenia zewnętrzne zmiany obudowy centrali wentylacyjnej, wykonanie których jest niezbędne do montażu centrali wentylacyjnej) lub wewnętrznych zespołów konstrukcyjnych centrali wentylacyjnej; zmiany konstrukcji centrali wentylacyjnej dokonane przez użytkownika; zamiana i wykorzystanie części i zespołów konstrukcyjnych centrali wentylacyjnej nie przewidzianych przez producenta; wykorzystanie centrali wentylacyjnej do celów nie będących jej bezpośrednim przeznaczeniem; nieprzestrzeganie norm montażu centrali wentylacyjnej; nieprzestrzeganie przez użytkownika zasad sterowania pracą centrali wentylacyjnej; podłączenie do sieci zasilającej o napięciu innym, niż podano w instrukcji użytkownika; wystąpienie usterek w pracy centrali wentylacyjnej na skutek nagłych skoków napięcia w sieci zasilającej; dokonanie przez użytkownika samodzielnych napraw centrali wentylacyjnej; dokonanie napraw centrali wentylacyjnej przez osoby nie mające na to zezwolenia wydanego przez producenta; wygaśnięcie okresu gwarancyjnego użytkowania centrali; nieprzestrzeganie przez użytkownika zasad bezpiecznego transportu centrali wentylacyjnej; nieprzestrzeganie przez użytkownika zasad przechowywania centrali wentylacyjnej; dokonanie przez osoby trzecie czynności sprzecznych z prawem w stosunku do centrali wentylacyjnej; wystąpienie usterek w pracy centrali wentylacyjnej na skutek okoliczności siły wyższej (pożar, powódź, trzęsienie ziemi, działania wojenne jakiegokolwiek rodzaju, blokada); naruszenie plomb, jeśli takowe plomby są przewidziane; nieprzekazanie do dyspozycji producenta instrukcji użytkownika zawierającej datę sprzedaży; nieprzekazanie do dyspozycji producenta dowodu zakupu potwierdzającego zakup centrali wentylacyjnej. NALEŻY PRZESTRZEGAĆ WSZYSTKIE WYMAGANIA NINIEJSZEJ INSTRUKCJI UŻYTKOWNIKA, ABY ZAPEWNIĆ DŁUGI BEZAWARYJNY OKRES PRACY URZĄDZENIA. ROSZCZENIA UŻYTKOWNIKA SĄ ROZPATRYWANE PO PRZEDSTAWIENIU PRZEZ NIEGO CENTRALI WENTYLACYJNEJ, DOWODU ZAKUPU ORAZ INSTRUKCJI UŻYTKOWNIKA Z DATĄ SPRZEDAŻY.

16 16 Micra 60 ŚWIADECTWO ODBIORU Typ produktu Centrala nawiewna z odzyskiem ciepła Model Micra 60-A Numer seryjny Data produkcji jest uznany jako przydatny do eksploatacji Z całą odpowiedzialnością oświadczamy, iż niniejszy produkt odpowiada postanowieniom Dyrektywy Rady Europejskiej Wspólnoty Gospodarczej 2004/108/EC, 89/6/EEC, postanowieniom Dyrektywy niskonapięciowej wymienionej Rady 2006/95/EC, 7/2/EEC, oraz wymaganiom w zakresie oznakowania CE Dyrektywy 9/68/EEC w zakresie identyczności ustawodawstwa Państw-członków, dotyczącego zgodności elektromagnetycznej w sprawie urządzeń elektrycznych, stosowanych w zadanych klasach napięcia. Znak kontroli INFORMACJA O SPRZEDAWCY Nazwa punktu sprzedaży (sklepu) Adres Numer telefonu Adres poczty elektronicznej Data nabycia Centrala wentylacyjną z pełnym kompletem dostawy oraz instrukcją użytkownika została przeze mnie odebrana, warunki gwarancyjne są mi znane i zgadzam się z nimi Podpis nabywcy Miejsce dla pieczęci sprzedawcy ŚWIADECTWO PODŁĄCZENIA Centrala nawiewna z odzyskiem ciepła Micra 60-A została zainstalowana i podłączona do sieci zasilającej zgodnie z wymogami wskazanymi w niniejszej instrukcji użytkownika. Nazwa przedsiębiorstwa Adres Numer telefonu Dane instalatora: Data dokonania montażu Podpis: Wykonane prace montażowe odpowiadają wymaganiom wszystkich obowiązujących lokalnych i krajowych norm i standardów budowlanych, elektrycznych i technicznych. Niniejszym potwierdzam, iż nie wnoszę pretensji w odniesieniu do pracy centrali wentylacyjnej. Podpis Miejsce dla pieczęci Przedsiębiorstwa, które wykonało montaż

17 17 KARTA GWARANCYJNA Typ produktu Model Numer seryjny Data produkcji Data nabycia: Okres gwarancyjny Sprzedawca Centrala nawiewna z odzyskiem ciepła Micra 60-A Miejsce dla pieczęci sprzedawcy
