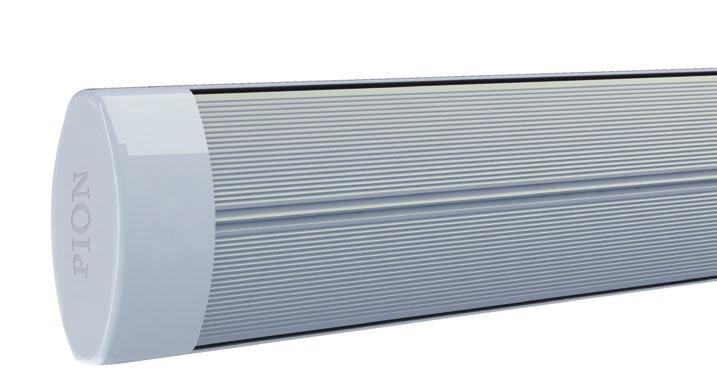

1 PANEL GRZEWCZY NA PODCZERWIEŃ PION THERMO GLASS INSTRUKCJA OBSŁUGI 5 YEARS IMPORTER WARRANTY Modele: PION P W / PION P W / PION P W / PION P W

2 Drodzy Państwo! Gratulujemy wyboru PION sufitowego panelu grzewczego na podczerwień najnowszej generacji! W INFRALINE, s.r.o. wierzymy, że jego wydajność grzewcza, jakość powietrza w ogrzewanym pomieszczeniu i wyjątkowo niskie koszty używania urządzenia sprawią, że będą Państwo zadowoleni z wyboru przez wiele lat. Prosimy, o poświęcenie kilku minut na zapoznanie się z tą instrukcją dzięki niej dowiedzą się Państwo, jak bezpiecznie i wydajnie używać swojego nowego panelu. Dziękujemy, Infraline Panele na podczerwień wyróżniają się wśród urządzeń zaprojektowanych w celu zapewnienia idealnych warunków termicznych we wnętrzach mieszkalnych oraz biurowych. Podwieszane panele na podczerwień PION są ekonomiczne, przyjazne dla środowiska, bezpieczne i wyjątkowo trwałe. Ich użytkownicy doceniają również nowoczesny wygląd i fakt, że nie zajmują zbyt dużo miejsca. Panele grzewcze na podczerwień są obecnie uznawane za jedne z najbardziej energooszczędnych urządzeń elektrycznych. Sekretem ich doskonałej wydajności jest sposób, w jaki przenoszą ciepło. Dzięki falom podczerwonym aż 93% wydzielanego ciepła absorbowane jest przez przedmioty, ściany czy podłogę i jedynie 7% energii ulega rozproszeniu w powietrzu. Idealnym miejscem dla panelu grzewczego PION jest sufit, ponieważ jego przednia powierzchnia grzewcza, która może rozgrzać się do 250 C, równomiernie rozprowadza ciepło nawet pod kątem 120. W przeciwieństwie do tradycyjnego ogrzewania konwekcyjnego promienie podczerwieni powodują równomierny i stopniowy wzrost temperatury, co oznacza, ze podłoga jest zawsze cieplejsza niż powietrze znajdujące się na wysokości głowy. Powierzchnie wewnątrz pomieszczeń akumulują ciepło, a następnie naturalnie ogrzewają powietrze. W porównaniu z innymi, taka metoda ogrzewania ma dużą ilość zalet, takich jak zwiększenie obszaru przepływu ciepła, redukcja powstawania zawirowań kurzu, spowolnienie czasu ochładzania pomieszczenia, minimalne ogrzewanie powietrza pod sufitem, eliminacja efektu suchego powietrza. Wszystkie te cechy skutkują obniżeniem rachunków za energię, sprawiając, że jest to jeden z najbardziej komfortowych i oszczędnych sposobów nowoczesnego ogrzewania. Panele grzewcze na podczerwień z serii PION wyglądają bardzo nowocześnie: wzmocniona obudowa wykonana ze stopu aluminium malowanego metodą proszkową dostępna jest dwóch podstawowych kolorach. Niewielki rozmiar, wyjątkowa łatwość instalacji, szerokokątna powierzchnia grzewcza i wiele innych wspaniałych cech sprawiają, że PION jest marką numer jeden swojej kategorii. 2

3 OSTRZEŻENIE: Przed pierwszym użyciem panelu grzewczego na podczerwień upewnij się, że dokładnie przeczytałeś tę instrukcję. Przechowuj ją w łatwo dostępnym miejscu, aby w razie potrzeby móc z niej korzystać w trakcie dalszego użytkowania. SPIS TREŚCI Zasady bezpieczeństwa 5 Bezpieczne korzystanie z panelu 5 Zalecenia dotyczące podłączenia do sieci elektrycznej 5 Bezpieczeństwo dzieci 5 Dane techniczne 6 Zawartość opakowania 6 Panel grzewczy na podczerwień PION: Opis 6 Instrukcja montażu 7 Minimalne odległości montażowe 7 Instrukcja podłączenia urządzenia do instalacji elektrycznej 8 Diagram przedstawiający schemat instalacji promiennika z użyciem termostatu 8 Użytkowanie i konserwacja 9 Rozwiązywanie problemów 9 Instrukcja przechowywania 9 Warunki Gwarancji 10 Gwarancja 11 Potwierdzenie dostawy 11 Dowód sprzedaży 13 3

4 Zasady bezpieczeństwa OSTRZEŻENIE: Zewnętrzna temperatura rozgrzanego panelu grzewczego może osiągnąć 250 C. Ze względu na duże ryzyko poparzenia, należy unikać dotykania powierzchni panelu w trakcie działania i bezpośrednio po wyłączeniu. Bezpieczne korzystanie z panelu Nie należy używać panelu do celu innego niż ogrzewanie. Nie należy wprowadzać żadnych zmian konstrukcyjnych. Każda taka zmiana skutkuje utratą gwarancji! Panele należy montować zgodnie z instrukcjami zawartymi w sekcjach poświęconych instalacji fizycznej i elektrycznej. Panele mogą być używane do ogrzewania przestrzeni mieszkalnych i biurowych, z wyjątkiem miejsc objętych zagrożeniem wybuchu. Panele mogą być używane w pomieszczeniach wilgotnych, jednak nie może dochodzić do ich bezpośredniego kontaktu z wodą lub inną substancją płynną. W celu uniknięcia uszkodzenia nie należy zanurzać paneli w wodzie lub innych płynach. Przewód zasilający nie może w żaden sposób dotykać powierzchni grzewczej panelu. Na zamontowanym panelu nie wolno nic wieszać ani zakrywać jego powierzchni. Po podwieszeniu panelu pod sufitem należy przetestować wytrzymałość jego elementów mocujących poprzez umieszczenie pośrodku obudowy obciążenia o wadze ok. 12kg. Naprawy panelu muszą być wykonywane przez wykwalifikowanych pracowników autoryzowanego serwisu z użyciem wyłącznie oryginalnych części zamiennych. Nie należy dotykać powierzchni grzewczej, gdyż obniża to wydajność panelu. Zalecenia dotyczące podłączenia do sieci elektrycznej Panel należy podłączać wyłącznie do źródła prądu zmiennego o wartości 230V. Panel może być podłączony do sieci zasilającej wyłącznie za pomocą przeznaczonego do tego celu przewodu zasilającego. Jeśli istnieje potrzeba podłączenia panelu do stałych przyłączy elektrycznych z użyciem termostatów, należy zlecić to zadanie profesjonalistom. Wszelkie błędy w podłączeniu urządzenia do zasilania skutkują unieważnieniem gwarancji. Panel musi zostać uziemiony oraz zabezpieczony przed przeciążeniami i spięciami w instalacji elektrycznej. Bezpieczeństwo dzieci Nie należy dopuszczać do jakiegokolwiek kontaktu dzieci z panelem bądź jakiejkolwiek próby użytkowania go przez dzieci. 4

5 Dane techniczne Seria PION Model Moc znamionowa (W) Napięcie znamionowe (V) Natężenie prądu(a) Wymiary (mm) Waga (kg) Kod IP Ogrzewana powierzchnia (m2) PION P IP54 6 PION P IP54 9 PION P IP54 15 PION P IP54 20 Zawartość opakowania Panel grzewczy na podczerwień PION Zestaw instalacyjny Opakowanie ochronne Instrukcja obsługi Panel grzewczy na podczerwień PION: Opis 1. Korpus (obudowa) 2. Elementy mocujące 3. Element grzejny 4. Powierzchnia grzewcza 5. Ceramiczna izolacja termiczna 6. Płyta nośna 5

6 Instrukcja montażu Otworzyć opakowanie, wyjąć z niego panel i położyć go na dowolną poziomą powierzchnię stroną grzewczą w dół. Wybrać miejsce montażu panelu na suficie bądź ścianie i oznaczyć punkty zakotwiczenia haków (patrz: Schemat montażowy). Panel może być podłączony do sieci zasilającej wyłącznie za pomocą przeznaczonego do tego celu przewodu zasilającego. Nie należy zostawiać kabla luźno położonego na powierzchni grzewczej, grozi to uszkodzeniem kabla! Koniec łańcuszka z szerszym oczkiem wprowadzić do podłużnego rowka, który biegnie wzdłuż górnej części panelu po obu jego stronach. Dokręcić haczyki i zawiesić panel na łańcuszkach. Przed włączeniem panelu oczyścić powierzchnię grzewczą alkoholem. Czas potrzebny do osiągnięcia wymaganej temperatury panelu grzewczego wynosi około 30 minut od włączenia. OSTRZEŻENIE: Przy pierwszym uruchomieniu panelu może pojawić się zapach spowodowany spalaniem środków konserwacyjnych stosowanych na elementach technicznych urządzenia. Zapach ten zniknie po krótkim czasie i nie powinien być powodem do niepokoju. Minimalne odległości montażowe Minimalna wymagana wysokość Model H (m) Model H (m) PION 04 2,13 PION 10 2,30 a. PION 06 2,20 PION 13 2,37 A odległość od sufitu nie może być mniejsza niż 50 mm B odległość od ścian nie może być mniejsza niż 500 mm C odległość od obiektów znajdujących się w strefie działania panelu nie może być mniejsza niż 500 mm L w modelach PION można ręcznie regulować odległość pomiędzy wieszakami OSTRZEŻENIE: Przy instalacji panelu należy przestrzegać zaleceń dotyczących minimalnej wysokości montażowej (H). Załączony podstawowy zestaw montażowy umożliwia bezpieczne zawieszenie panelu na suficie o powierzchni drewnianej, betonowej, metalowej itp. W przypadku sufitu z tworzyw sztucznych można zastosować montaż standardowy tylko wtedy, gdy wytrzymałość cieplna tworzywa wynosi co najmniej 80 C. 6

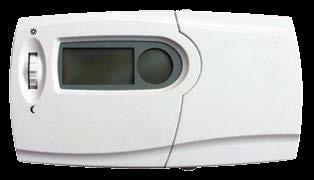

7 Instrukcja podłączenia urządzenia do instalacji elektrycznej W przypadku wyboru stałego podłączenia panelu do sieci elektrycznej, montaż należy zlecić specjalistycznej firmie. W przypadku tego typu instalacji należy postępować zgodnie z poniższymi zaleceniami: Panel należy podłączyć do instalacji elektrycznej za pomocą kabla o odpowiednich parametrach obciążeniowych. Końcówki przewodów kabla przyłączeniowego należy podłączyć do odpowiednich zacisków na panelu, zgodnie z oznaczeniem. Kabel przyłączeniowy należy poprowadzić od zewnętrznej osłony zacisków, pionowo do sufitu, równolegle do łańcuszków do zawieszenia panelu. Nie należy zostawiać kabla położonego luźno na gorącej powierzchni panelu może to uszkodzić kabel! Należy dotrzymać właściwą biegunowość. Podłączenie panelu do instalacji elektrycznej z zastosowaniem termostatu należy wykonać zgodnie z instrukcją producenta termostatu. Termostat należy umieścić na wysokości 1,5 metra nad podłogą. Aby zapewnić właściwe działanie termostatu, nie należy go umieszczać w miejscach bezpośrednio wystawionych na działanie promieni cieplnych lub innych źródeł ciepła oraz przeciągu. Diagram przedstawiający schemat instalacji panelu z użyciem termostatu uziemienie przewód neutralny faza L1 automatyczny włącznik uziemienie przewód neutralny faza N L1 panel N 1 2 termostat 7

8 Użytkowanie i konserwacja Panel grzewczy na podczerwień, który Państwo zakupili, nie wymaga praktycznie żadnego serwisowania czy konserwacji. Aby zapewnić jego poprawne działanie przez wiele lat należy dopilnować jedynie dwóch rzeczy: Jeśli panel jest zakurzony, obudowę należy przetrzeć mokrą szmatką, zaś do oczyszczenia powierzchni grzewczej należy użyć alkoholu (panel musi być wyłączony i nienagrzany). Raz w roku przed sezonem grzewczym należy upewnić się, że kable przewodu zasilającego są w dobrym stanie i nie dojdzie do ich wypięcia/obluzowania. Panel grzewczy na podczerwień może być używany tylko w następujących warunkach: Temperatura otoczenia od -50 С do +50 С. Wilgotność względna powietrza przy temperaturze 25 С nieprzekraczająca 80%. Rozwiązywanie problemów Problem Rozwiązanie Niewystarczająca wydajność grzewcza Panel nie grzeje Należy sprawdzić napięcie na zaciskach biegunowych panelu. W trakcie pracy powinno ono wynosić 230 V +/- 10 V Należy upewnić się, że termostat jest w idealnym stanie. Należy porównać wartości wskazywane na termostacie ze wskazaniami standardowego termometru domowego, gdy jest on umieszczony blisko termostatu. Różnica między tymi wartościami nie powinna być większa niż +/- 2 C. Należy sprawdzić, czy w sieci zasilającej jest napięcie. Należy sprawdzić, czy kabel zasilający nie jest uszkodzony. Należy sprawdzić wszystkie połączenia na panelu zaciskowym. Należy sprawdzić styki we wtyczce kabla zasilającego. Należy sprawdzić, czy termostat działa prawidłowo. Należy zwrócić się o pomoc do autoryzowanego dystrybutora. Instrukcja przechowywania Panel należy przechowywać w oryginalnym opakowaniu w miejscu, w którym temperatura otoczenia wynosi od -50 С do +50 С, a wilgotność powietrza nie przekracza 80%. Urządzenie należy zabezpieczyć przed uszkodzeniami mechanicznymi, kurzem i wilgocią. Z powierzchnią grzewczą należy obchodzić się ze szczególną ostrożnością, nie należy jej dotykać. W przypadku zabrudzenia należy przetrzeć ją alkoholem przemysłowym. 8

9 Warunki Gwarancji Producent gwarantuje sprawne działanie panelu przez okres 5 lat od daty zakupu. Jeśli w trakcie okresu obowiązywania gwarancji dojdzie do uszkodzeń wynikających z błędów po stronie producenta, powinien on dokonać nieodpłatnej naprawy lub wymiany urządzenia zgodnie z niniejszymi warunkami. Urządzenie podlega gwarancji wyłącznie wtedy, gdy jego użytkownik posiada oryginał potwierdzenia dostawy wraz z dowodem zakupu. Gwarancja nie obejmuje uszkodzeń powstałych w wyniku modyfikacji urządzenia dokonanych przez użytkownika bez uprzedniej pisemnej zgody producenta, nawet jeśli zmiany te zostały dokonane zgodnie z obowiązującymi lokalnymi standardami bezpieczeństwa i przepisami technicznymi. Gwarancja traci ważność w każdym z następujących przypadków: Nabywca wprowadza zmiany w budowie urządzenia. Urządzenie było obsługiwane i/lub używane w sposób niewłaściwy. Urządzenie używane było w sposób niezgodny z przepisami i/lub zaleceniami zawartymi w instrukcji dostarczonej przez producenta. Do instalacji urządzenia zastosowano sprzęt, którego użycie jest niezgodne z zasadami bezpieczeństwa i przepisami technicznymi. Naprawy zostały dokonane przez nieautoryzowany serwis/sprzedawcę. Uszkodzenie urządzenia powstało w wyniku wypadków takich jak uderzenie pioruna, powódź, pożar itd. Producent nie ma kontroli nad tego typu wypadkami i są one uznawane za siłę wyższą. Wady i uszkodzenia powstały w trakcie transportu urządzenia do klienta (chyba, że za transport odpowiedzialny był producent lub autoryzowany sprzedawca). System, wewnątrz którego użytkowano urządzenie, jest wadliwy. Urządzenie użytkowano przy napięciu wyższym niż wskazane w instrukcji (na przykład różnica między napięciem użytkowania a napięciem znamionowym wynosiła więcej niż 10%) i/lub urządzenie pracowało w warunkach, w których wilgotność powietrza przy 25 C wynosiła więcej niż 80%. 9

10 Gwarancja A. Urządzenie zostało przyjęte do naprawy podlegajacej gwarancji: Nazwa firmy: Adres: Opis zgłoszonego problemu: Przyjęto (data): Zwrócono (data): Podpis: B. Urządzenie zostało przyjęte do naprawy podlegajacej gwarancji: Nazwa firmy: Adres: Opis zgłoszonego problemu: Przyjęto (data): Zwrócono (data): Podpis: Pokwitowanie A Pokwitowanie B A. Urządzenie zostało przyjęte do naprawy gwarancyjnej: B. Urządzenie zostało przyjęte do naprawy gwarancyjnej: Nazwa firmy: Adres: Opis zgłoszonego problemu: Przyjęto (data): Zwrócono (data): Podpis: Nazwa firmy: Adres: Opis zgłoszonego problemu: Przyjęto (data): Zwrócono (data): Podpis: 10

11 Potwierdzenie dostawy Seria PION PION 04 PION 06 PION 10 PION 13 Dostarczono (data): Firma zamawiająca: Dowód sprzedaży Nazwa sprzedawcy: Adres sprzedawcy: Data sprzedaży: Podpis sprzedającego: 11

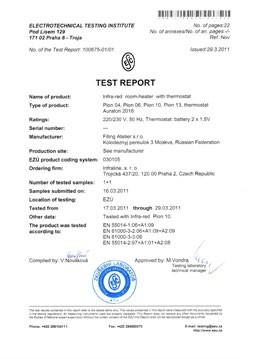

12 Wyłączny importer: new generation infrared heating Infraline, s.r.o. Trojická 437/ Prague 2 Czech Republic Tel.: info@infraline.cz Wyprodukowano w Rosji
