1 AGC GLASS POLSKA Technical Advisry Service Pland TAS 09_01_2017 v D: Andrzej Głąb PROSTY DOM Dtyczy Rekmendacja akustyczn-statyczna szkła Nazwa prjektu Przystań Wiślarska Bydgszcz Przygtwał Grzegrz Feliks AGC GLASS POLAND - TAS POLSKA Zakres pracwania Aspekty dbru szkła... 1 Prpzycje szklenia aspekt akustyczn-statyczny... 2 Warunki przygtwania analizy... 3 Karty z parametrami spektrftmetrycznymi... 4 I. ASPEKTY DOBORU SZKŁA ze względu na wymagania: Statyczne dla wymiarów szkła i rdzaju jeg mcwania jak w dkumentacji Rdzajów bciążeń: Obciążenia klimatyczneg, lat / zima Obciążenia ciśnieniem prędkści wiatru parcie / ssanie Obciążenia użytkweg bciążenie pzime Termiczne dla: Zysków ciepła latem Strat ciepła zimą Bezpieczeństwa użytkwania: W zakresie zgdnści z przepisami W zakresie zabezpieczenia przed włamaniem pcja Akustycznych z uwzględnieniem wpływu hałasu pchdzenia: Drgweg Tramwajweg AGC GLASS POLAND Sp. z. Technical Advisry Service Pland Strna 1 z 5

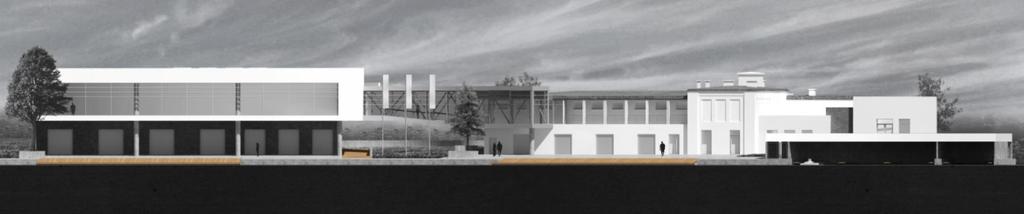

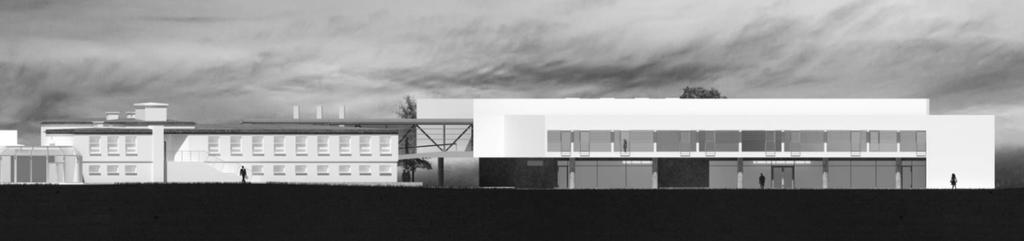

2 1 II. PROPOZYCJE SZKLENIA ASPEKT AKUSTYCZNO-STATYCZNY ELEWACJA: POŁUDNIOWA, POŁUDNIOWA-ZACHODNIA, POŁUDNIOW-WSCHODNIA ELEWACJA: PÓŁNOCNA ŁĄCZNIK Zakres występwania POZIOM 0 <-> +1 Wymagania akustyczne jak dla: Budynki mieszkalne Budynki htelwe Budynki administracyjne Prcentwść szklenia zgdnie z rysunkami Obciążenia: wiatrem ( parcie, ssanie ) bciążenie użytkwe Współczynnik przenikania ciepła dla szkła Ug 0,5 W/ m2k - szyba jednkmrwa Wymiaru szkła: FASADA 0 <-> x 3300 ; 2400 x 3500 ŁĄCZNIK x 3000 ŚWIETLIK 1000 x 2700 Szkł kntrli słnecznej zgdne z wytycznymi WT Mcwanie liniwe szkła p wszystkich krawędziach SPECYFIKACJA PARAMETRÓW SPEKTROFOTOMETRYCZNYCH Wg klasyfikacji przeznaczenia rzpatrywaneg pmieszczenia Pmieszczenia góln-dstępne, usługw-handlw-gastrnmiczne Pmieszczenia mieszkaln-htelwe Pmieszczenia biurw-knferencyjne ELEWACJA PD; PD-ZACH; PD-WSCH AGC 8 ESG Stpray Visin 61T / 16A. / 6-8 ESG Planibel Clearlite / 16A. / 55,2 Stratbel iplus Tp 1,1 U= 0,5 W/m2K Lt = 53 Lr= 15 Ra RD 65 = 92 g= 30 Rw = 43 (-2;-4) (1) db (*) (**) Okn PPOŻ w klasie EI 60 2 AGC 8 ESG Stpray Visin 61T / / 4 ESG iplus Tp 1.1T / / Pyrbel EI 25 EG U= 0,5-0,7 W/m2K Lt = 51 Lr= 15 Ra RD 65 = 90 g= 30 ELEWACJA PN, 3 4 Szkł bez kntrli słnecznej (zgdnie z WT dla ekspzycji półncnej +/ ) AGC 8 ESG iplus Tp 1.1T / 16A. / 6 ESG Planibel Clearlite / 16A./ 55,2 Stratbel iplus Tp 1.1 U= 0,5 W/m2K Lt = 71 Lr= 15 Ra RD 65 = 95 g= 52 Rw = 43 (-2;-4) (2) db (*) (**) Szkł kntrli słnecznej jak na pzstałych elewacjach AGC 8 ESG Stpray Visin 61T / 16A. / 6-8 ESG Planibel Clearlite / 16A. / 55,2 Stratbel iplus Tp 1,1 U= 0,5 W/m2K Lt = 53 Lr= 15 Ra RD 65 = 92 g= 30 Rw = 43 (-2;-4) (1) db (*) (**) 5 ZAŁOŻENIA ŁĄCZNIK szklenie knstrukcji pinwych + szklenie knstrukcja pzimych AGC 8 ESG Stpray Visin 61T / 16A. / 6 ESG Planibel Clearlite / 16A. / 55,2 Stratbel iplus Tp 1,1 U (90 st.) = 0,5 W/m2K Lt = 53 Lr= 15 Ra RD 65 = 92 g= 30 Rw = 43 (-2;-4) (1) db (*) (**) U (4 st.) = 0,8 W/m2K AKUSTYKA: wg szacunku akustyczneg TERMIKA : Ug 0,5-0,8 W/m2K TERMIKA : g wg WT. STATYKA : KAL fobl < fdop ; ϬOBL < ϬDOP. / warunek spełniny / / warunek spełniny / / warunek spełniny / / warunek spełniny / (*) w przypadku kniecznści spełnienia wymgu klasy antywłamaniwści P4A zgdnie z PN EN 356 należy zwiększyć ilść flii d 4 np. XX,4 Stratbel (**) w przypadku fasad semistrukturalnych, wymaga się zastswania uszczelniacza dprneg na prmieniwanie UV AGC GLASS POLAND Sp. z. Technical Advisry Service Pland Strna 2 z 5

3 III. WARUNKI PRZYGOTOWANIA ANALIZY WARUNKI PRZYGOTOWANIA ANALIZY; Obliczenia ważne są wyłącznie dla rzpatrywaneg pwyżej prjektu. Przedstawine bliczenia mgą być wykrzystywane przez klienta wyłącznie jak materiał pglądwy służący d celów dla których nie pprsił, nie mgą być pdstawą d wyznaczenia detali knstrukcji, stanwią wyłącznie sugestie firmy AGC. Obliczenia mgą nie bejmwać wszystkich przypadków bliczeniwych. Opracwanie zstał przygtwane pd kątem dbru szkła dla wyżej kreślnych warunków, w związku z czym mże nie bejmwać innych indywidualnych cech biektu. Wszelkie zmiany rdzaju szkła, wymiarów, mcwania wymagają nwej kalkulacji. Obliczenia zastały wyknane dla załżeń dpuszczalnych maksymalnych ugięć i naprężeń dla każdej szyby z sbna wchdzącej w skład szyby zesplnej WNIOSKI: Przeprwadzne bliczenia wykazały iż zestawy szklane budwie: AGC 8 ESG Stpray Visin 61T / 16A. / 6-8 ESG Planibel Clearlite / 16A. / 55,2 Stratbel iplus Tp 1,1 AGC 8 ESG iplus Tp 1.1T / 16A. / 6 ESG Planibel Clearlite / 16A./ 55,2 Stratbel iplus Tp 1.1 spełniają warunki w zakresie dpuszczalnych ugięć i naprężeń przy przyłżeniu bciążeń zdefiniwanych dla pszczególnych przypadków bliczeniwych. Jedncześnie infrmuję, iż zalecaną dległścią umiejscwienia pdpórki pdszybwej dla szyb fasadwych jednkmrwych i dwukmrwych jest dległść wynsząca 10 % szerkści szyby zesplnej. Odległść ta zawiera się pmiędzy sią pdpórki a krawędzią bczna szyby. Dpuszczalną minimalną dległść jest 1,5 L długści pdpórki. Inne rzmieszczenia a niżeli pwyższe winny być analizwane indywidualnie UWAGA: (**) Ze względu na brak mżliwści wyznaczenia lkalnych naprężeń w punktwym mcwaniu szkła dla systemów semistrukturalnych w bliczeń przyjęt mcwanie szkła jak liniwe p krawędziach. Wartści współczynników redukcji hałasu referencyjnej budwy dnszą się d szklenia rzmiarach 1230 x 1480 [mm] testwaneg w warunkach labratryjnych zgdnie z EN ISO i EN ISO Rzeczywiste wartści na budynku mgą różnić się w zależnści d faktycznych rzmiarów szkła, systemu szklenia, źródeł hałasu itd. Tlerancja współczynników wynsi: (1) +/- 1 [db] dla referencyjneg szklenia przebadaneg labratryjnie (2) +/- 2 [db] dla szacwaneg szklenia. (3) przypadek wymaga mówienia. Lt Współczynnik całkwitej transmisji światła wg. PN EN 410 Lr Współczynnik dbicia światła wg. PN EN 410 Ra Współczynnik reprdukcji barw wg. PN EN 410 Ea Współczynnik absrpcji energii wg. PN EN 410 g - Współczynnik całkwitej transmisji energii wg. PN EN 410 U - Współczynnik przenikania ciepła przez szkł wg PN EN 673 Ch.U Ciepła ramka dystanswa AGC GLASS POLAND Sp. z. Grzegrz Feliks Technical Advisr Service Pland Kierwnik Działu Wsparcia Techniczneg (48) Grzegrz.Feliks@eu.agc.cm Z pważaniem Grzegrz Feliks Technical Advisr Service Pland AGC GLASS POLAND Sp. z. Technical Advisry Service Pland Strna 3 z 5

4 IV. KARTY Z PARAMETRAMI SPEKTROFOTOMETRYCZNYMI AGC GLASS POLAND Sp. z. Technical Advisry Service Pland Strna 4 z 5

5 AGC GLASS POLAND Sp. z. Technical Advisry Service Pland Strna 5 z 5
