1 INWESTOR: Powiat Wołomiński ul. Prądzyńskiego Wołomin JEDNOSTKA PROJEKTOWA: Biuro Projektów Inżynierii Lądowej Sp. z o.o. ul. Dywizjonu / Warszawa tel.:(+48 22) fax.:(+48 22) url: info@bpil.eu OBIEKT BUDOWLANY: Budowa drogi powiatowej w Markach na odcinku od skrzyżowania z drogą wojewódzką 631 do projektowanego wiaduktu drogowego nad trasą S8 ADRES: woj. mazowieckie, powiat wołomiński, gmina Marki NAZWA OPRACOWANIA: PROJEKT WYKONAWCZY BRANŻA ELEKTRYCZNA OŚWIETLENIE DROGOWE Opracowujący: Stanowisko Imię i Nazwisko Specjalność i nr uprawnień Data Podpis Projektant Zbigniew DUCHLIŃSKI elektroenergetyczna 303/94/OL Sprawdzający mgr inż. Andrzej SZCZEPKOWSKI elektroenergetyczna 56/90/OL NR TOMU:.. EGZ. NR Warszawa, czerwiec 2015

2 2. OBLICZENIA OBWODÓW I DOBÓR KABLI OŚWIETLENIOWYCH 2.1. Obwód Nr 1 Psz obwodu = 2 0,062 = 0,124 kw Isz obwodu (na jednej fazie) = 62 1, ,9 = 0,5A Zabezpieczenie obwodu 3xWTN-00/gG 10A Dobiera się kabel typu YAKY 4x35mm 2 długości 42 m o obciążalności długotrwałej Id = 135A 0,74 = 99,9A Spadek napięcia na obwodzie 1-fazowym - U = 0, 01% (2,6 kwm) 2.2. Obwód Nr 2 Psz obwodu = 13 0,062 = 0, 806 kw Isz obwodu = 806 1,5 1, ,9 = 2,0A Zabezpieczenie obwodu 3xWTN-00/gG 10A Dobiera się kabel typu YAKY 4x35mm 2 długości 564 m o obciążalności długotrwałej Id = 135A 0,74 = 99,9A Spadek napięcia na obwodzie - U = 0,14% (248,4 kwm) 3. DOBÓR ZADLICZNIKOWEJ LINII ZASILAJĄCEJ SZAFKĘ OŚWIETLENIOWĄ Psz szafki oświetl. obwód 1 = 0,124 kw obwód 2 = 0,806 kw Razem = 0,93 kw Isz oświetlenia drogowego = 930 1,5 1, ,9 = 2,24A Zabezpieczenie przedlicznikowe nadprądowy ogranicznik mocy ETIMAT T 3p 20A Zabezpieczenie główne w złączu 3xWT-00/gG 35A Dobiera się kabel n.n. zalicznikowy typu YKY4x35mm 2 o długości 4m i o obciążalności długotrwałej Id = 175 A 0,74 = 129,5A. 4. OBLICZENIA SKUTECZNOŚCI SAMOCZYNNEGO WYŁĄCZENIA - dla zwarcia na końcu obwodu oświetleniowego nr 2: Oporności elementów obwodu oświetleniowego - kabel YKY4x35, l = 4m R = Ω X = 0,0007 Ω - kabel YAKY4x25, l = 713m R = 0,986 Ω X = 0,0981 Ω Razem R = 1,0003 Ω X =0,0988 Ω

3 Impedancja obwodu oświetleniowego Z 1 = 1,005 Ω Prąd wyłączalny (dla t a =5s) I a = 4,0 10A = 40,0 A 230 Minimalna oporność pętli zwarciowej Z = = 4,6 Ω 1,25 40 Warunek skuteczności będzie spełniony, gdy prąd zwarcia Iz będzie większy niż 40,0A, tj. od prądu wyłączalnego Ia (przy czasie zwarcia < 5s.). Powyższe będzie możliwe, gdy impedancja pętli zwarciowej sieci zasilającej w części przedlicznikowej będzie mniejsza od wartości Z - Z 1 = 4,6-1,005 =3,59 Ω.

4 Wykaz materiałów i prefabrykatów instalacji oświetlenia drogi powiatowej Jednostka L p. Nazwa materiału Ilość miary Latarnia oświetl. stalowa cynkowana o przekroju okrągłym, zbieżnym ku wierzchołkowi, h=9m z wysięgnikiem szt. 2 pojedynczym giętym o wysięgu 1,0 m i nachyleniu 0 z fundamentem prefabrykowanym 2. j.w. h=9m, lecz bez wysięgnika szt Oprawa uliczna ze źródłami światła LED typu DL30 SMALL L01 62W 6900lm 740 szt Tabliczka bezpiecznikowo-zaciskowa w obudowie o kl. izolacji typu TB-1 z 4 zaciskami 35 mm 2 i 1 bezpiecznikiem szt. 15 4A/E Przewód YDYżo 3x1,5 mm 2 750V, dług. 137m x 1,04 m 142,48 6. Kabel YAKY4x35mm 2, dług. 606m x 1,04 m 630,24 7. Kabel YKY4x35mm 2, dług. 4m x 1,04 m 4,16 8. Szafka oświetlenia ulicznego SOU-3 z zegarem astronomicznym CPA kpl Pręt stalowy miedziowany ø 3 / 4 " m Płaskownik stalowy ocynkowany 25x4mm m Rury polietylenowe DVK 110, dług. 15,5m x 1,04 m 16, Rury polietylenowe DVR 75, dług. 560,5m x 1,04 m 582,92

5 Inwestor: 1 1:500 Projektant czerwiec 2015 Stanowisko Projekt wkonawczy Elektryczna Budowa drogi powiatowej w Markach Stadium projektu: Rys. nr Skala: Podpis Data: Temat: Wykonawca: Biuro Projektów Inżynierii Lądowej Sp. z o.o. ul. Dywizjonu / Warszawa tel.:(+48 22) fax.:(+48 22) mail: biuro@bpil.eu

6 Inwestor: 2 Projektant marzec 2015 Stanowisko Projekt wykonawczy Elektryczna Rys. nr Skala: Podpis Data: Stadium projektu: Temat: Budowa drogi powiatowej w Markach Wykonawca: Biuro Projektów Inżynierii Lądowej Sp. z o.o. ul. Dywizjonu / Warszawa tel.:(+48 22) fax.:(+48 22) mail: biuro@bpil.eu

7 ZAWARTOŚĆ OPRACOWANIA - Warunki przyłączenia do sieci elektroenergetycznej wydane przez PGE Dystrybucja S.A. Oddział Warszawa Rejon Energetyczny Legionowo, - Warunki do projektowania oświetlenia wydane przez Powiat Wołomiński, - Uzgodnienia, - Opis techniczny, - Obliczenia techniczne, - Wykaz materiałów - Rysunki : Nr 1 - Plan sytuacyjny w skali 1 : 500. Nr 2 - Schemat sieci oświetleniowej

8

9

10

11

12 OPIS TECHNICZNY I. PODSTAWA OPRACOWANIA - Zlecenie inwestora. - Zezwolenie na realizację inwestycji drogowej w trybie ustawy o szczególnych zasadach przygotowania i realizacji inwestycji w zakresie dróg publicznych (Dz. U. z 2013 r. poz. 687). - Warunki przyłączenia do sieci elektroenergetycznej wydane przez PGE Dystrybucja S.A. Oddział Warszawa Rejon Energetyczny Legionowo, - Warunki do projektowania oświetlenia wydane przez Powiat Wołomiński, - Aktualny plan- sytuacyjno wysokościowy, - Projekty branżowe: drogowy, telekomunikacji, zieleni, - Wizja lokalna, - Stan istniejący sieci energetycznych, - Uzgodnienia lokalizacyjne, - Norma Oświetleniowa EN : maj 1998, - Rozporządzenia Ministra Transportu i Gospodarki Morskiej w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz.U. Nr 43 z dnia 14,05,1999 r), - Obowiązujące normy i przepisy, II. ZAKRES OPRACOWANIA Oświetlenie uliczne ZAKRES INWESTYCJI montaż szafki oświetleniowej - 1 kpl. montaż kabli oświetleniowych m montaż latarń oświetleniowych - 15 szt. WSZYSTKIE ELEMENTY SIECI OŚWIETLENIA DROGOWEGO UMIESZCZONE BĘDĄ W PASIE PROJEKTOWANEJ DROGI POWIATOWEJ. 1. OŚWIETLENIE ULICZNE 1.1. STAN ISTNIEJĄCY Droga powiatowa na odcinku objętym opracowaniem nie posiada oświetlenia ulicznego.

13 1.2. OŚWIETLENIE PROJEKTOWANE Na odcinku modernizowanej drogi projektuje się wykonanie sieci oświetlenia ulicznego, które stanowić będzie własność inwestora. Przyjęty poziom luminacji jezdni = 0,5 cd/m 2 z zachowaniem równomierności ogólnej i wzdłużnej luminacji na poziomie odpowiednio 0,35 i 0,4. Przyjęty poziom natężenia oświetlenia dla ciągu pieszego E śr = min. 3,0lux i E min = min. 0,6lux. Projektowana sieć oświetleniowa z założenia posiada rezerwę mocy umożliwiającą rozbudowę obwodów oświetleniowych dla potrzeb oświetlenia dalszych odcinków drogi powiatowej jak i położonej w pobliżu drogi wojewódzkiej Nr Szafka oświetleniowa i pomiar energii W miejscu wskazanym na planie sytuacyjnym w bliskim sąsiedztwie drogi wojewódzkiej Nr 631 zamontować należy szafkę oświetleniową. Szafka posiadać będzie obudowę izolacyjną z żywic termoutwardzalnych oraz fundament wykonany z tego samego materiału co obudowa. Z lewej strony projektowanej szafki oświetleniowej zamontowane będzie typowe złącze kablowo pomiarowe w takiej samej obudowie jak szafka oświetleniowa. W szafce oświetleniowej zainstalowana będzie zalicznikowa aparatura rozdzielcza i sterownicza. Szafka oświetleniowa wyposażona będzie w elementy rozdzielcze oraz sterownicze dla lokalnego sterowania. Kabel zalicznikowy typu YKY4x35mm 2 zasilający szafkę oświetleniową ułożyć w obrębie szafki oświetleniowej i złącza kablowo-pomiarowego. UWAGA: Złącze kablowo-pomiarowe wyposażone licznik trójfazowy do pomiaru energii elektrycznej i zabezpieczenia przedlicznikowe, oraz kabel zasilający wyżej wymienione złącze stanowi inwestycję PGE Obwody oświetleniowe Z projektowanej szafki oświetleniowej wyprowadzone będą dwa obwody oświetleniowe wykonane kablami typu YAKY 4x35 mm Roboty kablowe obwodu oświetleniowego Kable oświetleniowe na poboczach układać w ziemi na głęb. 0,7 m w rurach polietylenowych giętkich o średnicy zewn.75mm.

14 Pod nawierzchniami jezdni kable układać w rurach osłonowych polietylenowych sztywnych o średnicy 110mm, montowanych na głębokości 1,0 m w wykopach otwartych. Trasa kabli oświetleniowych oraz miejsca montażu sztywnych rur osłonowych zostały pokazane na planach sytuacyjnych. Wszystkie zastosowane rury osłonowe mają być koloru niebieskiego Latarnie oświetleniowe Dla oświetlenia drogi powiatowej przyjęto latarnie stalowe, rurowe, zbieżne ku wierzchołkowi, o wysokości zawieszenia oprawy = 9 m, o przekroju okrągłym cynkowane na gorąco, składające się w 13 przypadkach z trzonów, fundamentów i opraw, a w 2 przypadkach z trzonów i wysięgników 1-ram. o giętym ramieniu o nachyleniu 0 0 oraz o wysięgu 1,0 m, fundamentów i opraw. Osie latarń obwodu Nr 1 winny się znajdować w odległości 2.0 m od krawężnika jezdni, natomiast latarń obwodu Nr 2 w odległości 1,0m. Oprawy dla oświetlenia drogi wojewódzkiej przyjęto ledowe o mocy 62W. Do projektu wykonawczego dołączono Tabelę elementów montażowych latarń oświetleniowych, gdzie wskazano także odległości montażu latarń od krawężnika jezdni. Właściwy montaż latarń w stosunku do jezdni pozwala na utrzymanie linii świetlej opraw. Wszystkie latarnie stalowe montowane będą na prefabrykowanych fundamentach betonowych dostarczanych przez producentów latarń razem z latarniami. Wnęki latarń wyposażyć w tabliczki bezpiecznikowo-zaciskowe TB-1. Proponuje się zastosowanie tabliczek w obudowach o drugiej klasie izolacji. Oprawy zabezpieczać wkładkami Wts4A. Połączenia opraw z tabliczkami wykonać przewodami YDYżo 3x1,5 mm 2 750V. UWAGA: W tabeli elementów montażowych podano przykładowy rodzaj latarń. Zamiennie można zastosować inne latarnie stalowe ocynkowane o przekroju okrągłym i stałej zbieżności montowane na fundamentach prefabrykowanych żelbetowych, pod warunkiem zachowania wzorów latarń i wysięgników o wskazanym wyżej wysięgu i nachyleniu. Dopuszcza się zastosowanie innych opraw oświetleniowych ledowych niż przyjęte w projekcie pod warunkiem, że osiągnie się przy ich zastosowaniu parametry

15 oświetleniowe nie gorsze niż uzyskane w projekcie, przy zachowaniu tych samych wysokości i rozmieszczenia latarń oraz mocy źródeł światła. Oprawy te winny spełniać warunki zawarte w szczegółowej specyfikacji technicznej wykonania i odbioru robót i nie powinny odbiegać wzornictwem od przyjętych w projekcie. Zmiany winny uzyskać akceptację autora projektu Ochrona od porażeń Przyjętym systemem ochrony od porażeń jest samoczynne wyłączenie. Układ połączeń projektowanej sieci oświetleniowej TNC-S. Rozdział przewodu PEN na ochronny PE i neutralny N następuje w tabliczkach zaciskowych latarń. Należy uziemić przewody PEN szafki oświetleniowej oraz wskazanych na planie sytuacyjnym i schemacie latarń oświetleniowych. Uziomy wykonać szpilkowe składające się z dwóch prętów stalowych miedziowanych ¾ dług. 6m każdy i płaskowników stal. ocynkowanych 25x4 mm. Szafkę oświetleniową uziemić podłączając płaskownik stal. ocynkowanych 25x4 mm do projektowanego uziomu złącza kablowo-pomiarowego. Oporność uziemień nie może być większa niż 30 omów. Uziomy wykonać zgodnie z Albumem linii napowietrznych niskiego napięcia z przewodami izolowanymi AL25 120mm 2 Lnni tom II opracowany przez ELPROJEKT sp. z o.o. w Poznaniu Ochrona przeciwprzepięciowa Ochronę przed przepięciami stanowić będzie ochronnik instalowany w szafce oświetleniowej.

16 ` Nr latarni Rodzaj słupa Odległości osi latarni od krawędzi jezdni [m] Wysięg oprawy ponad krawędź jezdni [m] TABELA 1 Elementy montażowe latarń oświetleniowych Typ wysięgnika Typ oprawy Źródło światła Fundament /1 CC 8m 60/172/3 2,0-0,5 WPS1/1,0/0 SL30 SMALL L01 62W 6900lm 740 LED 62W FP2 (F-100/43) 2/1 CC 8m 60/172/3 2,0-0,5 WPS1/1,0/0 SL30 SMALL L01 62W 6900lm 740 LED 62W FP2 (F-100/43) 1/2 CC 9m 60/186/3 1,0-0,5 -/0 0 SL30 SMALL L01 62W 6900lm 740 LED 62W FP3 (F-120/43) 2/2 CC 9m 60/186/3 1,0-0,5 -/0 0 SL30 SMALL L01 62W 6900lm 740 LED 62W FP3 (F-120/43) 3/2 CC 9m 60/186/3 1,0-0,5 -/0 0 SL30 SMALL L01 62W 6900lm 740 LED 62W FP3 (F-120/43) 4/2 CC 9m 60/186/3 1,0-0,5 -/0 0 SL30 SMALL L01 62W 6900lm 740 LED 62W FP3 (F-120/43) 5/2 CC 9m 60/186/3 1,0-0,5 -/0 0 SL30 SMALL L01 62W 6900lm 740 LED 62W FP3 (F-120/43) 6/2 CC 9m 60/186/3 1,0-0,5 -/0 0 SL30 SMALL L01 62W 6900lm 740 LED 62W FP3 (F-120/43) 7/2 CC 9m 60/186/3 1,0-0,5 -/0 0 SL30 SMALL L01 62W 6900lm 740 LED 62W FP3 (F-120/43) 8/2 CC 9m 60/186/3 1,0-0,5 -/0 0 SL30 SMALL L01 62W 6900lm 740 LED 62W FP3 (F-120/43) 9/2 CC 9m 60/186/3 1,0-0,5 -/0 0 SL30 SMALL L01 62W 6900lm 740 LED 62W FP3 (F-120/43) 10/2 CC 9m 60/186/3 1,0-0,5 -/0 0 SL30 SMALL L01 62W 6900lm 740 LED 62W FP3 (F-120/43) 11/2 CC 9m 60/186/3 1,0-0,5 -/0 0 SL30 SMALL L01 62W 6900lm 740 LED 62W FP3 (F-120/43) 12/2 CC 9m 60/186/3 1,0-0,5 -/0 0 SL30 SMALL L01 62W 6900lm 740 LED 62W FP3 (F-120/43) 13/2 CC 9m 60/186/3 1,0-0,5 -/0 0 SL30 SMALL L01 62W 6900lm 740 LED 62W FP3 (F-120/43)

17 OBLICZENIA TECHNICZNE 1. OBLICZENIA OŚWIETLENIA DROGOWEGO I ULICZNEGO Podstawą do obliczeń są: Norma Oświetlenia Ulic EN : 1998r. DROGA POWIATOWA (teren niezabudowany) droga zbiorcza z wysoką prędkością głównych użytkowników - ruch zmotoryzowany (sytuacja A3), inni dopuszczalni użytkownicy - wolno jadące pojazdy, piesi i rowerzyści, ilość skrzyżowań na 1 km powyżej 3, Strumień ruchu liczba pojazdów mniejsza niż 7000 kompleksowość pola widzenia normalna, zaparkowane samochody nie istnieją, trudność zadania jazdy normalna, poziom jasności otoczenia mały, klasa oświetlenia drogi ME 5 Wymagania: Luminacja średnia Lśr minimum 0,5 cd/m 2 Równomierność luminacji (całkowita) Uo minimum 0,35 Równomierność luminacji (wzdłużna) Ul minimum 0,4 Wskaźnik wzrostu progu kontrastu TI maksimum 15,0% Stosunek natężenia oświetlenia otoczenia minimum 0,5 CIĄG PIESZO - ROWEROWY Środki uspokojenia ruchu nie istnieją Ryzyko przestępczości - normalne, Rozpoznawalność twarzy nie konieczna, Strumień ruchu rowerzystów normalny, poziom jasności otoczenia mały, klasa oświetlenia S 6 Wymagania: Natężenie średnie Eśr minimum 2 lux Natężenie minimalne Emin minimum 0,6 lux

18 Projekt 1 oprawa LED 62W na słupie 9m modul 44m, oprawa aluminiowa 2komorowa o IP66 kl II IK08 Obudowa bez wnęk radiatorow zbierających zanieczyszczenia. Barwa zrodła max 4000K Partner kontaktowy: Numer zlecenia: Firma: Numer klienta: Data: Edytor:

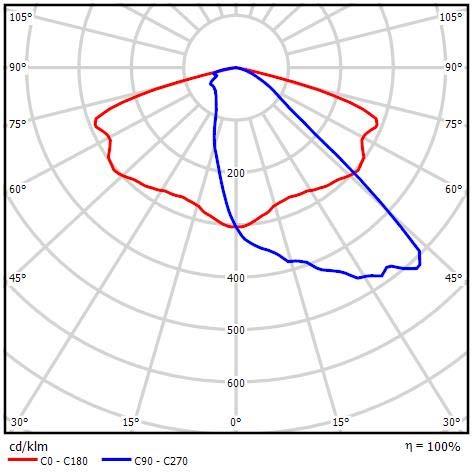

19 Projekt Edytor Telefon faks OSRAM SL30 SMALL L01 62W 6900lm 740 / Karta danych oprawy Ilustracje oświetleń znajdziesz w naszym katalogu oświetleń. Wylot światła 1: Klasyfikacja oświetleń CIE: 100 Kod Flux CIE: powodu braku właściwości symetrycznych nie można przedstawić tabeli UGR dla tego oprawa. DIALux 4.12 by DIAL GmbH Strona 2

20 Projekt Edytor Telefon faks Ulica 1 / Dane planowania Profil ulicy Jezdnia 1 (Szerokość: m, Liczba pasów jezdni: 2, Nawierzchnia: R3, q0: 0.080) Pas postoju 1 (Szerokość: m) Ścieżka dla rowerzystów 1 (Szerokość: m) Współczynnik konserwacji: 0.77 Rozmieszczenia opraw Oprawa: OSRAM SL30 SMALL L01 62W 6900lm 740 Strumień świetlny (Oprawa): 6899 lm Wartości maksymalne mocy oświetleniowej Strumień świetlny (Lampy): 6900 lm przy 70 : 717 cd/klm Moc opraw: 62.0 W przy 80 : 47 cd/klm Rozmieszczenie: jednostronnie na dole przy 90 : 0.00 cd/klm W każdym kierunku tworzącym podany kąt z dolną linią pionową przy Odstęp słupa: m zainstalowanym i gotowym do użytku oświetleniu. Wysokość montażu (1): m Żadna moc oświetleniowa powyżej 90. Wysokość punktu świetlnego: m Rozmieszczenie spełnia wymagania klasy mocy Nawis (2): m oświetleniowej G3. Nachylenie wysięgnika (3): 0.0 Rozmieszczenie spełnia wymagania klasy indeksu Długość wysięgnika (4): m oślepiania D.6. DIALux 4.12 by DIAL GmbH Strona 3

21 Projekt Edytor Telefon faks Ulica 1 / Wyniki szczegółowe Współczynnik konserwacji: 0.77 Skala 1:358 Lista pól oszacowania 1 Pole oszacowania Jezdnia 1 Długość: m, Szerokość: m Siatka: 15 x 6 Punkty Przynależne elementy uliczne: Jezdnia 1. Nawierzchnia: R3, q0: Wybrana klasa oświetleniowa: ME5 (Wszystkie wymagania fotometryczne zostały spełnione.) L m [cd/m²] U0 Ul TI [%] SR Wartości rzeczywiste według obliczenia: Wartości zadane według klasy: Spełnione/nie spełnione: DIALux 4.12 by DIAL GmbH Strona 4

22 Projekt Edytor Telefon faks Ulica 1 / Wyniki szczegółowe Lista pól oszacowania 2 Pole oszacowania Ścieżka dla rowerzystów 1 Długość: m, Szerokość: m Siatka: 15 x 3 Punkty Przynależne elementy uliczne: Ścieżka dla rowerzystów 1. Wybrana klasa oświetleniowa: S5 (Wszystkie wymagania fotometryczne zostały spełnione.) E m [lx] E min [lx] Wartości rzeczywiste według obliczenia: Wartości zadane według klasy: Spełnione/nie spełnione: DIALux 4.12 by DIAL GmbH Strona 5
