SPIS ZAWARTOŚCI PROJEKTU

Transkrypt

1

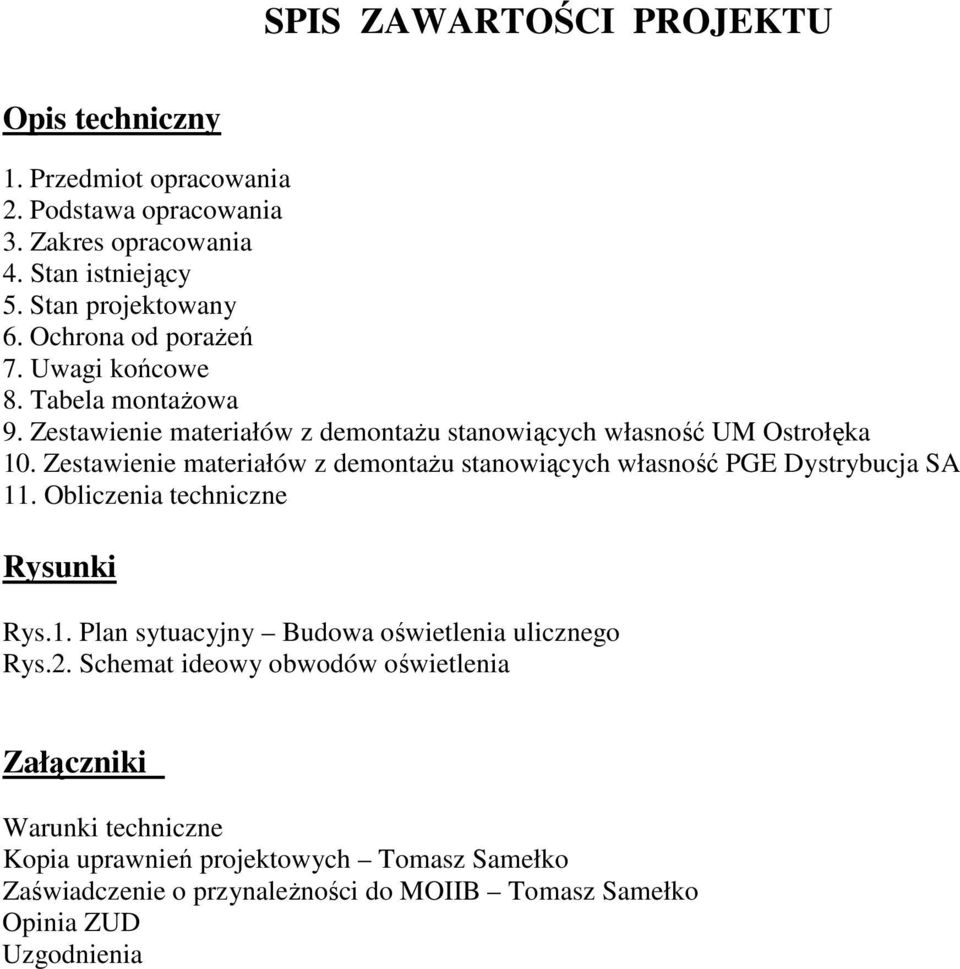

2 SPIS ZAWARTOŚCI PROJEKTU Opis techniczny 1. Przedmiot opracowania 2. Podstawa opracowania 3. Zakres opracowania 4. Stan istniejący 5. Stan projektowany 6. Ochrona od porażeń 7. Uwagi końcowe 8. Tabela montażowa 9. Zestawienie materiałów z demontażu stanowiących własność UM Ostrołęka 10. Zestawienie materiałów z demontażu stanowiących własność PGE Dystrybucja SA 11. Obliczenia techniczne Rysunki Rys.1. Plan sytuacyjny Budowa oświetlenia ulicznego Rys.2. Schemat ideowy obwodów oświetlenia Załączniki Warunki techniczne Kopia uprawnień projektowych Tomasz Samełko Zaświadczenie o przynależności do MOIIB Tomasz Samełko Opinia ZUD Uzgodnienia

3 OPIS TECHNICZNY 1. PRZEDMIOT OPRACOWANIA Przedmiotem niniejszego opracowania jest projekt budowy oświetlenia ulicznego na ul. Piotrowskiego i Spiro w Ostrołęce. 2. PODSTAWA OPRACOWANIA umowa z inwestorem mapa sytuacyjno - wysokościowa warunki techniczne wydane przez Rejon Energetyczny wytyczne Inwestora inwentaryzacja w terenie obowiązujące normy i przepisy projekt budowy oświetlenia ul. Padlewskiego wykonany przez firmę Mekabud Ostrołęka 3. ZAKRES OPRACOWANIA budowa linii kablowej oświetlenia ulicznego montaż latarń oświetleniowych demontaż istniejącej linii oświetlenia ulicznego 4. STAN ISTNIEJĄCY Wzdłuż ul. Piotrowskiego i Spiro przebiega linia oświetlenia ulicznego (odcinek ul. Spiro w obszarze niezabudowanym tj. przy ul. Padlewskiego jest nieoświetlony). Linię stanowią oprawy sodowe typu SGS102 oraz przewody izolowane AsXSn2x25 podwieszone na słupach istniejącej linii napowietrznej nn. Linia zasilana jest z szafy oświetlenia ulicznego zlok. przy ul. Padlewskiego. Linia oświetleniowa na odcinku między słupami Nr1A-6A oraz Nr5A-8 stanowi własność (za wyjątkiem opraw oświetleniowych) PGE Dystrybucja SA Lublin. Pozostała część linii jest własnością UM Ostrołęka.

4 5. STAN PROJEKTOWANY Istniejącą linię oświetlenia ulicznego należy zdemontować zgodnie z Rys 1 oraz zestawieniami materiałów z demontażu. Uwaga! Materiały stanowiące własność PGE Dystrybucja SA Lublin przekazać do magazynu RE Ostrołęka - przekazanie potwierdzić protokołem. Zgodnie z wytycznymi Inwestora wzdłuż ul. Piotrowskiego i Spiro projektuje się nową, kablową linię oświetlenia ulicznego niezależną od infrastruktury przesyłu energii elektrycznej stanowiącej własność PGE Dystrybucja S.A.. Do zasilania oświetlenia wykorzystać należy nowoprojektowaną linię oświetleniową ul. Padlewskiego zasilaną z projektowanej szafy SO zlokalizowanej przy stacji transformatorowej O-ka Padlewskiego Domy Rotac. [1476] zgodnie z projektem budowy oświetlenia ulicznego ul. Padlewskiego - 2 etap od km do km opracowanym przez firmę Mekabud Ostrołęka. Zasilanie linii należy wyprowadzić z projektowanej (wg. projektu f-my Mekabud ) latarni Nr2.3. W związku ze zwiększeniem mocy zamówionej projektuje się nowe zabezpieczenia w szafie oświetleniowej SO tj. zabezpieczenie przelicznikowe RBK00/25A oraz zabezpieczenie limitujące moc S303/D16 (zgodnie z wydanymi warunkami technicznymi). W celu oświetlenia ulicy projektuje się słupy oświetleniowe, stalowe, ocynkowane, typu Antares P60 (jak na ul. Padlewskiego) z oprawami oświetleniowymi typu SGP340/70W. Do zasilania linii projektuje się kabel typu YAKXS4x25 układany : - w wykopie o głębokości 0,6m (w miejscach kolizji z istniejącym uzbrojeniem terenu oraz pod wjazdami - w rurze osłonowej typu AROT DVK75) - pod drogami : w rurze osłonowej AROT SRS110 ułożonej na głębokości 1m (dodatkowo zamontować obok rurę osłonową tego samego typu) Lokalizacja latarń oraz trasa kabla zgodnie z Rys 1. Każdą oprawę oświetleniową należy zasilić przewodem YDY3x1,5 ułożonym wewnątrz słupa latarni oraz zabezpieczyć za pomocą wkładki topikowej o wartości 6A (zamontowanej w tabliczce słupowej). 6. OCHRONA OD PORAŻEŃ Podstawową ochronę od porażeń prądem elektrycznym zapewni izolacja robocza i ochronna kabli oraz zastosowanie obudów części czynnych. Dodatkową ochronę zapewnią

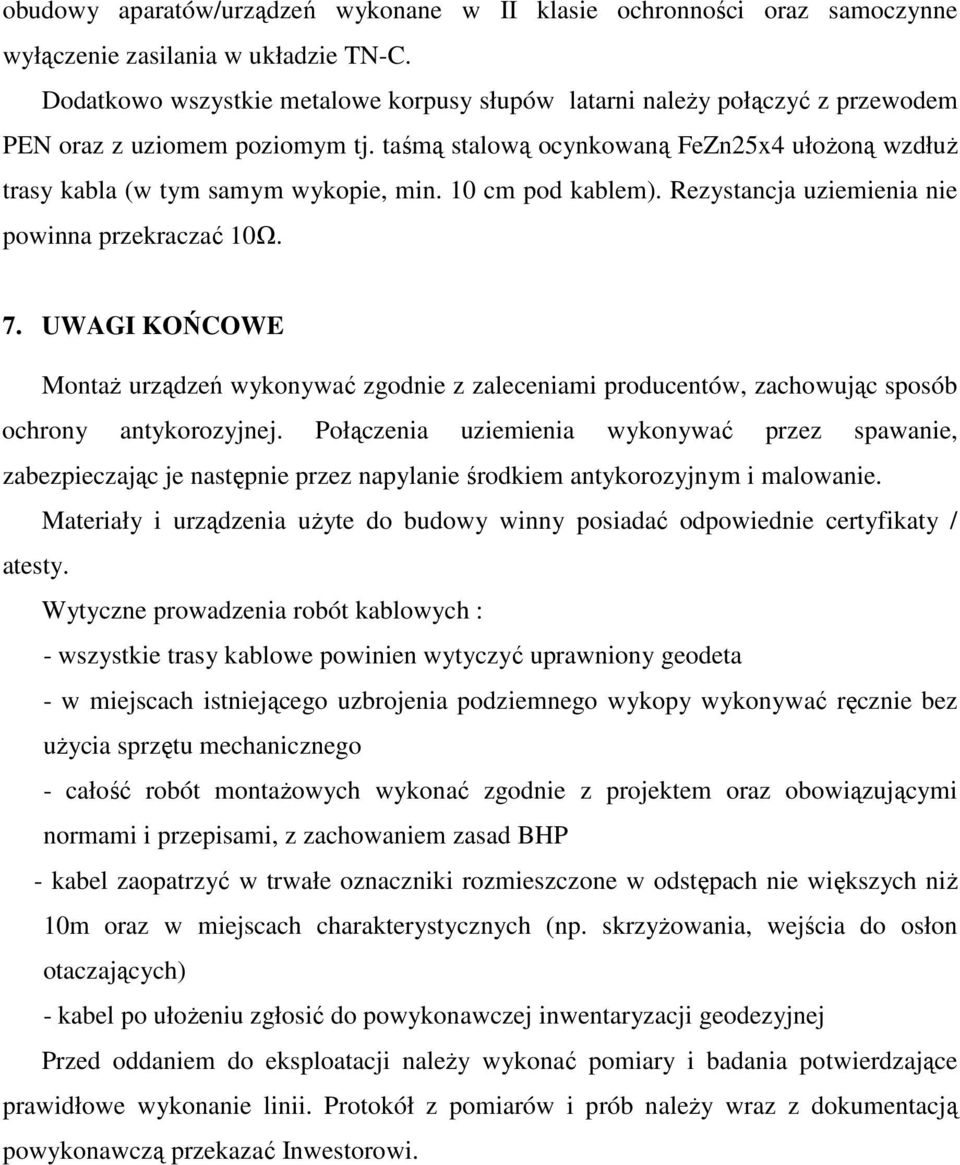

5 obudowy aparatów/urządzeń wykonane w II klasie ochronności oraz samoczynne wyłączenie zasilania w układzie TN-C. Dodatkowo wszystkie metalowe korpusy słupów latarni należy połączyć z przewodem PEN oraz z uziomem poziomym tj. taśmą stalową ocynkowaną FeZn25x4 ułożoną wzdłuż trasy kabla (w tym samym wykopie, min. 10 cm pod kablem). Rezystancja uziemienia nie powinna przekraczać 10Ω. 7. UWAGI KOŃCOWE Montaż urządzeń wykonywać zgodnie z zaleceniami producentów, zachowując sposób ochrony antykorozyjnej. Połączenia uziemienia wykonywać przez spawanie, zabezpieczając je następnie przez napylanie środkiem antykorozyjnym i malowanie. Materiały i urządzenia użyte do budowy winny posiadać odpowiednie certyfikaty / atesty. Wytyczne prowadzenia robót kablowych : - wszystkie trasy kablowe powinien wytyczyć uprawniony geodeta - w miejscach istniejącego uzbrojenia podziemnego wykopy wykonywać ręcznie bez użycia sprzętu mechanicznego - całość robót montażowych wykonać zgodnie z projektem oraz obowiązującymi normami i przepisami, z zachowaniem zasad BHP - kabel zaopatrzyć w trwałe oznaczniki rozmieszczone w odstępach nie większych niż 10m oraz w miejscach charakterystycznych (np. skrzyżowania, wejścia do osłon otaczających) - kabel po ułożeniu zgłosić do powykonawczej inwentaryzacji geodezyjnej Przed oddaniem do eksploatacji należy wykonać pomiary i badania potwierdzające prawidłowe wykonanie linii. Protokół z pomiarów i prób należy wraz z dokumentacją powykonawczą przekazać Inwestorowi.

6 8. Tabela montażowa Nr latarni / urządzenia Słup oświetleniowy, stalowy, ocynkowany Antares P60, h=7m Fundament prefabrykowany F-100/43 Wysięgnik 1-ram - 1m /1,5m / fi48/ 0 (h=1m, wysięg -1,5m) Oprawa oświetleniowa SGP340 PC 1xSON-TPP70W TP P4 Słupowa tabliczka bezpiecznikowa z zabezpieczeniem 6A Wyłącznik nadprądowy S303/D16 Wkładka bezpiecznikowa WT1/gG25A [szt.] [szt.] [szt.] [szt.] [m] [szt.] [szt.] [szt.] ZK SUMA Przewód YDY 3 x 1,5 mm Uziom taśmowy - FeZn25x4 Kabel YAKXS 4x25 Rura osłonowa - SRS110 Rura osłonowa - DVK75 [m] [m] [m] [m]

7 9. ZESTAWIENIE MATERIAŁÓW Z DEMONTAŻU STANOWIĄCYCH WŁASNOŚĆ UM OSTROŁĘKA Lp. Opis materiału Typ Ilość Jedn. miary 1 Oprawa oświetleniowa SGS 14 szt 2 Osłona bezpiecznikowa SV 11 szt 3 Wysięgnik oprawy 14 szt 4 Przewód zasilający oprawę ośw. 14 kpl 5 Przewód linii AsXSn2x m 6 Ogranicznik przepięć 3 szt 7 Uchwyt odciągowy 10 szt 8 Uchwyt przelotowo-narożny 5 szt 9 Zacisk odgałęźny podwójnie przeb. izolację 26 szt 10 Hak wieszakowy 14 szt 11 Hak do montażu wysięgnika 9 kpl

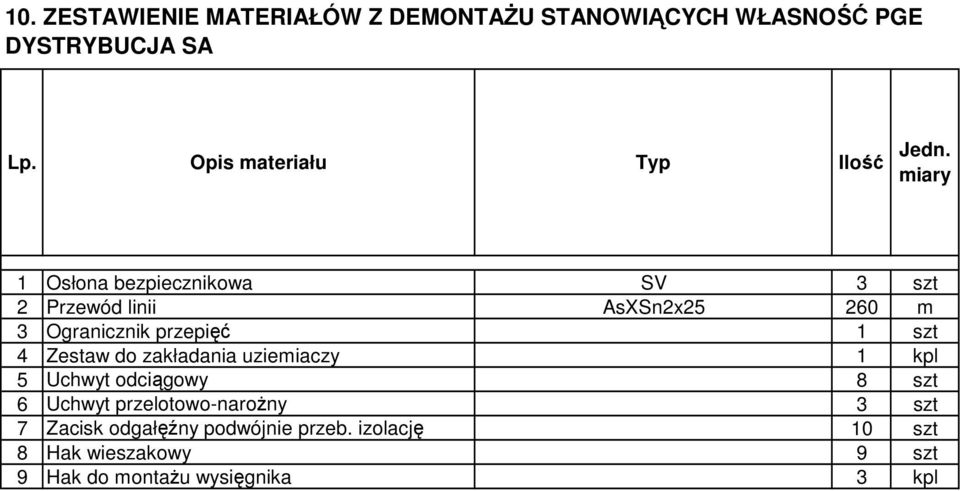

8 10. ZESTAWIENIE MATERIAŁÓW Z DEMONTAŻU STANOWIĄCYCH WŁASNOŚĆ PGE DYSTRYBUCJA SA Lp. Opis materiału Typ Ilość Jedn. miary 1 Osłona bezpiecznikowa SV 3 szt 2 Przewód linii AsXSn2x m 3 Ogranicznik przepięć 1 szt 4 Zestaw do zakładania uziemiaczy 1 kpl 5 Uchwyt odciągowy 8 szt 6 Uchwyt przelotowo-narożny 3 szt 7 Zacisk odgałęźny podwójnie przeb. izolację 10 szt 8 Hak wieszakowy 9 szt 9 Hak do montażu wysięgnika 3 kpl

9 11. Obliczenia techniczne Określenie obciążeń Dobór zabezpieczenia Dobór przewodów / kabli na obciążalność długotrwałą Sprawdzenie warunku samoczynnego wyłączenia Ozn. odbiornika / obwodu Opis odbiornika / obwodu Ilość faz Współcz. mocy Moc czynna obciążenia (zainstalowana) Prąd obciążenia dla mocy zainstalowanej Współcz. jednoczesności Moc czynna obciążenia (szczytowa) Prąd obciążenia dla mocy szczytowej Prąd znamionowy Typ Współczynnik krotności Wym. min. obc. długotrwała przewodu Sprawdzenie warunku Isz<=In<=IZ Długość Typ przewodu / kabla Obciążlność długotrwała Sprawdzenie warunku Idd>IZ Impedancja zwarciowa dla zwarcia 1-faz Najmniejszy spodziewany prąd zwarcia 1-faz Wymagany czas wyłączenia prądu zwarciowego Prąd wyłączający zabezpieczenia Sprawdzenie warunku Ik1>=Ia n cosϕ P o I B k j P sz I sz I n k 2 I Z L I dd Z k1 I k1 t I a - - [kw] [A] - [kw] [A] [A] - [A] TAK/NIE [m] [A] TAK/NIE [Ω] [Ω] [A] [s] [A] TAK/NIE 0,1688 SO Szafa oświetlenia ulicznego 2.3 słup oświetleniowy 3 0,93 4,95 7,7 1 4,95 7,7 10 WTNH00/gG 1,90 13,1 TAK 100 YAKXS 4 x 35 94,0 TAK 0, ,1 5,0 39,4 TAK 2.3 słup oświetleniowy 2.33 słup oświetleniowy 3 0,93 2,40 3,7 1 2,40 3,7 10 WTNH00/gG 1,90 13,1 TAK 450 YAKXS 4 x 25 78,0 TAK 1, ,3 5,0 39,4 TAK

10 Ulica Spiro, Piotrowskiego Ostrołęka Partner kontaktowy: Numer zlecenia: Firma: Numer klienta: Data: Edytor:

11 Ulica Spiro, Piotrowskiego Ostrołęka Edytor Telefon faks Spis treści Ulica Spiro, Piotrowskiego Ostrołęka Strona tytułowa projektu 1 Spis treści 2 Lista opraw 3 Philips SGP340 PC 1xSON-TPP70W TP P4 Karta danych oprawy 4 Ulica Antoniego Spiro Dane planowania 5 Lista opraw 6 Pola oszacowania Pole oszacowania Jezdnia 1 Zestawienie wyników 7 Pole oszacowania Chodnik 1 Zestawienie wyników 8 Pole oszacowania Chodnik 2 Zestawienie wyników 9 Ulica Kazimierza Piotrowskiego Dane planowania 10 Lista opraw 11 Pola oszacowania Pole oszacowania Jezdnia 1 Zestawienie wyników 12 Pole oszacowania Chodnik 1 Zestawienie wyników 13 Pole oszacowania Chodnik 2 Zestawienie wyników 14 DIALux 4.10 by DIAL GmbH Strona 2

12 Ulica Spiro, Piotrowskiego Ostrołęka Edytor Telefon faks Ulica Spiro, Piotrowskiego Ostrołęka / Lista opraw 12 Ilość Philips SGP340 PC 1xSON-TPP70W TP P4 Numer artykułu: Strumień świetlny opraw: 5280 lm Moc opraw: 80.0 W Klasyfikacja oświetleń CIE: 100 Kod Flux CIE: Wyposażenie: 1 x SON-TPP70W (Czynnik korekcyjny 1.000). DIALux 4.10 by DIAL GmbH Strona 3

13 Ulica Spiro, Piotrowskiego Ostrołęka Edytor Telefon faks Philips SGP340 PC 1xSON-TPP70W TP P4 / Karta danych oprawy Wylot światła 1: Klasyfikacja oświetleń CIE: 100 Kod Flux CIE: powodu braku właściwości symetrycznych nie można przedstawić tabeli UGR dla tego oprawa. Selenium timeless design Selenium SGP340 is an efficient, ergonomic road-lighting luminaire. Its simple, rounded form reduces its daytime visual impact, allowing it to integrate into any kind of environment. Selenium incorporates the renowned T-POT reflector for excellent optical performance. Energy savings are possible by means of dimming with a switch or stand-alone Chronosense system (without pilot cable). Selenium is suitable for side-entry or post-top mounting, with a choice of three tilt angles for optimal installation (0, 5, 15o). DIALux 4.10 by DIAL GmbH Strona 4

14 Ulica Spiro, Piotrowskiego Ostrołęka Edytor Telefon faks Ulica Antoniego Spiro / Dane planowania Profil ulicy Chodnik 1 (Szerokość: m) Jezdnia 1 (Szerokość: m, Liczba pasów jezdni: 2, Nawierzchnia: R3, q0: 0.070) Chodnik 2 (Szerokość: m) Współczynnik konserwacji: 0.80 Rozmieszczenia opraw Oprawa: Philips SGP340 PC 1xSON-TPP70W TP P4 Strumień świetlny opraw: 5280 lm Wartości maksymalne mocy oświetleniowej Moc opraw: 80.0 W przy 70 : 496 cd/klm Rozmieszczenie: jednostronnie na dole przy 80 : 33 cd/klm Odstęp słupa: m przy 90 : 6.03 cd/klm W każdym kierunku tworzącym podany kąt z dolną linią pionową przy Wysokość montażu (1): m zainstalowanym i gotowym do użytku oświetleniu. Wysokość punktu świetlnego: m Rozmieszczenie spełnia wymagania klasy mocy Nawis (2): m oświetleniowej G3. Nachylenie wysięgnika (3): 0.0 Rozmieszczenie spełnia wymagania klasy indeksu Długość wysięgnika (4): m oślepiania D.6. DIALux 4.10 by DIAL GmbH Strona 5

15 Ulica Spiro, Piotrowskiego Ostrołęka Edytor Telefon faks Ulica Antoniego Spiro / Lista opraw Philips SGP340 PC 1xSON-TPP70W TP P4 Numer artykułu: Strumień świetlny opraw: 5280 lm Moc opraw: 80.0 W Klasyfikacja oświetleń CIE: 100 Kod Flux CIE: Wyposażenie: 1 x SON-TPP70W (Czynnik korekcyjny 1.000). DIALux 4.10 by DIAL GmbH Strona 6

16 Ulica Spiro, Piotrowskiego Ostrołęka Edytor Telefon faks Ulica Antoniego Spiro / Pole oszacowania Jezdnia 1 / Zestawienie wyników Współczynnik konserwacji: 0.80 Skala 1:222 Siatka: 10 x 6 Punkty Przynależne elementy uliczne: Jezdnia 1. Nawierzchnia: R3, q0: Wybrana klasa oświetleniowa: ME5 (Wszystkie wymagania fotometryczne zostały spełnione.) L m [cd/m²] U0 Ul TI [%] SR Wartości rzeczywiste według obliczenia: Wartości zadane według klasy: Spełnione/nie spełnione: Przynależni obserwatorzy (2 Ilość): Nr. Obserwator Pozycja [m] L m [cd/m²] U0 Ul TI [%] 1 Obserwator 1 ( , 1.500, 1.500) Obserwator 2 ( , 4.500, 1.500) DIALux 4.10 by DIAL GmbH Strona 7

17 Ulica Spiro, Piotrowskiego Ostrołęka Edytor Telefon faks Ulica Antoniego Spiro / Pole oszacowania Chodnik 1 / Zestawienie wyników Współczynnik konserwacji: 0.80 Skala 1:222 Siatka: 10 x 3 Punkty Przynależne elementy uliczne: Chodnik 1. Wybrana klasa oświetleniowa: A2 (Wszystkie wymagania fotometryczne zostały spełnione.) E m (półsferyczne) [lx] U0 Wartości rzeczywiste według obliczenia: Wartości zadane według klasy: Spełnione/nie spełnione: DIALux 4.10 by DIAL GmbH Strona 8

18 Ulica Spiro, Piotrowskiego Ostrołęka Edytor Telefon faks Ulica Antoniego Spiro / Pole oszacowania Chodnik 2 / Zestawienie wyników Współczynnik konserwacji: 0.80 Skala 1:222 Siatka: 10 x 3 Punkty Przynależne elementy uliczne: Chodnik 2. Wybrana klasa oświetleniowa: A2 (Wszystkie wymagania fotometryczne zostały spełnione.) E m (półsferyczne) [lx] U0 Wartości rzeczywiste według obliczenia: Wartości zadane według klasy: Spełnione/nie spełnione: DIALux 4.10 by DIAL GmbH Strona 9

19 Ulica Spiro, Piotrowskiego Ostrołęka Edytor Telefon faks Ulica Kazimierza Piotrowskiego / Dane planowania Profil ulicy Chodnik 1 (Szerokość: m) Jezdnia 1 (Szerokość: m, Liczba pasów jezdni: 2, Nawierzchnia: R3, q0: 0.070) Chodnik 2 (Szerokość: m) Współczynnik konserwacji: 0.80 Rozmieszczenia opraw Oprawa: Philips SGP340 PC 1xSON-TPP70W TP P4 Strumień świetlny opraw: 5280 lm Wartości maksymalne mocy oświetleniowej Moc opraw: 80.0 W przy 70 : 496 cd/klm Rozmieszczenie: jednostronnie u góry przy 80 : 33 cd/klm Odstęp słupa: m przy 90 : 6.03 cd/klm W każdym kierunku tworzącym podany kąt z dolną linią pionową przy Wysokość montażu (1): m zainstalowanym i gotowym do użytku oświetleniu. Wysokość punktu świetlnego: m Rozmieszczenie spełnia wymagania klasy mocy Nawis (2): m oświetleniowej G3. Nachylenie wysięgnika (3): 0.0 Rozmieszczenie spełnia wymagania klasy indeksu Długość wysięgnika (4): m oślepiania D.6. DIALux 4.10 by DIAL GmbH Strona 10

20 Ulica Spiro, Piotrowskiego Ostrołęka Edytor Telefon faks Ulica Kazimierza Piotrowskiego / Lista opraw Philips SGP340 PC 1xSON-TPP70W TP P4 Numer artykułu: Strumień świetlny opraw: 5280 lm Moc opraw: 80.0 W Klasyfikacja oświetleń CIE: 100 Kod Flux CIE: Wyposażenie: 1 x SON-TPP70W (Czynnik korekcyjny 1.000). DIALux 4.10 by DIAL GmbH Strona 11

21 Ulica Spiro, Piotrowskiego Ostrołęka Edytor Telefon faks Ulica Kazimierza Piotrowskiego / Pole oszacowania Jezdnia 1 / Zestawienie wyników Współczynnik konserwacji: 0.80 Skala 1:236 Siatka: 10 x 6 Punkty Przynależne elementy uliczne: Jezdnia 1. Nawierzchnia: R3, q0: Wybrana klasa oświetleniowa: ME5 (Wszystkie wymagania fotometryczne zostały spełnione.) L m [cd/m²] U0 Ul TI [%] SR Wartości rzeczywiste według obliczenia: Wartości zadane według klasy: Spełnione/nie spełnione: Przynależni obserwatorzy (2 Ilość): Nr. Obserwator Pozycja [m] L m [cd/m²] U0 Ul TI [%] 1 Obserwator 1 ( , 1.500, 1.500) Obserwator 2 ( , 4.500, 1.500) DIALux 4.10 by DIAL GmbH Strona 12

22 Ulica Spiro, Piotrowskiego Ostrołęka Edytor Telefon faks Ulica Kazimierza Piotrowskiego / Pole oszacowania Chodnik 1 / Zestawienie wyników Współczynnik konserwacji: 0.80 Skala 1:236 Siatka: 10 x 3 Punkty Przynależne elementy uliczne: Chodnik 1. Wybrana klasa oświetleniowa: A2 (Wszystkie wymagania fotometryczne zostały spełnione.) E m (półsferyczne) [lx] U0 Wartości rzeczywiste według obliczenia: Wartości zadane według klasy: Spełnione/nie spełnione: DIALux 4.10 by DIAL GmbH Strona 13

23 Ulica Spiro, Piotrowskiego Ostrołęka Edytor Telefon faks Ulica Kazimierza Piotrowskiego / Pole oszacowania Chodnik 2 / Zestawienie wyników Współczynnik konserwacji: 0.80 Skala 1:236 Siatka: 10 x 3 Punkty Przynależne elementy uliczne: Chodnik 2. Wybrana klasa oświetleniowa: A2 (Wszystkie wymagania fotometryczne zostały spełnione.) E m (półsferyczne) [lx] U0 Wartości rzeczywiste według obliczenia: Wartości zadane według klasy: Spełnione/nie spełnione: DIALux 4.10 by DIAL GmbH Strona 14
