1 CLU Z-WAVE centralna jednostka obliczeniowa do montażu na szynie DIN Moduł jednostki obliczeniowej do montażu na szynie DIN CLU (Common Logic Unit) z kontrolerem komunikacji bezprzewodowej Z-Wave. Realizuje funkcję przetwarzania logiki oraz przechowywania konfiguracji. CLU stanowi podstawę każdego systemu. Moduł CLU zapewnia również komunikację z modułami IOM przy pomocy magistrali lokalnej. Rozszerza możliwości komunikacyjne systemu GRENTON o sieć bezprzewodową. Właściwości przechowuje konfiguracje systemu dokonuje wszystkich obliczeń umożliwia połączenie się z systemem posiada wbudowany switch oraz 2 gniazda RJ45 umożliwia podpięcie 48 modułów (lub 128 wejść/wyjść) na magistrali systemowej realizuje funkcjonalność cloud computing (rozproszonych obliczeń) umożliwia podpięcie systemu do Internetu przechowuje utworzone skrypty/sceny umożliwia tworzenie wirtualnych obiektów CLU (timerów, kalendarzy, harmonogramów, regulatorów PID itp.) umożliwia połączenie systemu z każdym bezprzewodowym urządzeniem pracującym po Z-Wave posiada wbudowywany zasilacza magistrali o wydajności 1500mA

2 CLU Z-WAVE centralna jednostka obliczeniowa do montażu na szynie DIN parametry konfiguracyjne cechy Uptime Log State Comment Date Time Day Month Year DayOfWeek Hour Minute UnixTime DiscoveryMode Czas pracy urządzenia od ostatniego resetu (w sekundach) Wewnętrzny log urządzenia Stan urządzenia String zawierający komentarz nadany przez projektanta (ustawiany przy pomocy skryptu inicjalizacyjnego) Zwraca aktualną datę Zwraca aktualny czas (hh:mm:dd) Zwraca numer bieżącego dnia miesiąca Zwraca numer bieżącego miesiąca Zwraca numer bieżącego roku Zwraca numer bieżącego dnia tygodnia (0=niedziela) Zwraca aktualną godzinę (bez minut i sekund) Zwraca aktualną liczbę minut od ostatniej pełnej godziny Zwraca aktualny uniksowy znacznik czasu Zwraca czy CLU jest w trybie dodawania modułów Z-Wave Metody AddToLog ClearLog SetDateTime StartDiscovery StopDiscovery Clear Network Dodaje do loga wewnętrznego nowy wpis Kasuje zawartośc wewnętrznego logu urządzenia Ustawia datę i czas Uruchamia dodawanie modułów ZWAVE (jeśli czas =0 to tylko do pierwszego dodanego węzła) Zatrzymanie dodawania modulów ZWAVE Zatrzymanie dodawania modulów ZWAVE zdarzenia OnInit Zdarzenie wywoływane jednorazowo w momencie inicjalizacji urządzenia

3 CLU Z-WAVE centralna jednostka obliczeniowa do montażu na szynie DIN Dane techniczne zasilanie DC [V] średni pobór prądu (przy 12V) [ma] 112 max pobór prądu (przy 12V) [ma] 250 częstotliwość [Mhz] 868 waga [g] 106 wymiary (wys/szer/gł) [mm] 58/71/90 max przekrój drutu przyłącza [mm 2 ] 1.5 rozmiar [DIN] 4 zakres temperatur pracy [ C] O do +40 wbudowany zasilacz magistrali [ma] 1500 schemat podłączenia DC Power Jack 12 48V Switch Ethernet 2 x RJ V - + Diody LED UNLIN K CLU Common Logic Unit Z-Wave Controlle r Magistrala Magistrala Magistrala Złącze serwisowe RS232 Diody LED sygnalizacja stanu: Brak zasilania Zielona mruga co 500 ms system ok Błąd konfiguracji system nieskonfigurowany lub brak komunikacji z modułem IOM CLU w trybie dodawania modułów Z-Wave CLU w trybie usuwania modułów Z-Wave Potwierdzenie dodania lub usunięcia modułów Z-Wave dioda czerwona i zielona mrugają trzykrotnie w odstępie 200 ms

4 LED RGB DIN Moduł sterownika oświetlenia LED RGB do montażu na szynie DIN Moduł sterownika oświetlenia LED RGB na szynę DIN. Umożliwia płynne i pełne sterowanie oświetleniem dekoracyjnym wykorzystującym technologie LED RGB. Właściwości posiada funkcję ściemniania - może działać jak 3-kanałowy ściemniacz pełna dowolność przy ustawianiu koloru: RGB lub model HSV 16,8 mln kolorów umożliwia regulację nasycenia oraz barwy płynne przejścia przy zmianach koloru, nasycenia i natężenia umożliwia ustawienie rampy (czasu przejścia) dla przejść pomiędzy kolorami, nasyceniem oraz natężeniem światła

5 LED RGB DIN Moduł sterownika oświetlenia LED RGB do montażu na szynie DIN parametry konfiguracyjne cechy Value Wartość jasności (zakres 0 1) Hue Wartość koloru barwy według modelu HSV (0-360) Saturation Wartość nasycenia barwy (0-1) Rvalue Gvalue Bvalue #RGB RampTime Wartość składowej R (0-255) kolor czerwony Wartość składowej G (0-255) kolor zielony Wartość składowej B (0-255) kolor niebieski Wartość koloru wg modelu RGB #RRGGBB (podawana w HEX) Wartość czasu narastania wartości barwy oraz jasności (ms) MinValue Minimalna wartość jaką może przyjąć value. Próba ustawienia wartości mniejszej zwraca błąd MaxValue Maksymalna wartość jaką może przyjąć value. Próba ustawienia wartości większej zwraca błąd Rcorrection Korekcja bieli kanał R ( ), default Gcorrection Korekcja bieli kanał G ( ), default 8333 Bcorrection Korekcja bieli kanał B ( ), default 8333 Metody SetValue Ustala wartość wyjścia (0-1) SetHue Ustal wartość barwy (0-360) SetSaturation Ustal wartość nasycenia (0-1) SetRvalue Ustaw składową R (0-255) SetGvalue Ustaw składową G (0-255) SetBvalue Ustaw składową B (0-255) Set#RGB Ustaw wartość RGB za pomocą ciągu znaków #RRGGBB HoldValue Realizacja funkcji rozjaśniania / ściemniania HoldHue Realizacja funkcji płynnej zmiany barwy Zmienia wartość wyjścia z 0 na 1 lub z 1 na 0. Pierwszy parametr to czas zmiany: 0 włącza wyjście na stałe; Switch num włącza wyjście na czas, określony parametrem (w milisekundach). Drugi parametr jest opcjonalny i jest to rampa (czas narastania wartości). Jeśli nie zostanie podany, to stosowana jest domyślna rampa SwitchOn Ustawia wartość wyjścia na MaxValue SwitchOff Ustawia wartość wyjścia na MinValue SetRampTime Ustawia wartość narastania wartości barwy i wejścia (ms) SetMaxValue Maksymalna wartość dla value SetMinValue Minimalna wartość dla value

6 LED RGB DIN Moduł sterownika oświetlenia LED RGB do montażu na szynie DIN zdarzenia OnChange OnSwitchOn OnSwitchOff OnRaiseValueSet OnLowerValueSet OnOutOfRange Zdarzenie wywołane zmianą stanu wyjścia Wywoływane w momencie zmiany wyjścia ze stanu = 0 na stan>0 Wywoływane w momencie ustawienia 0 na wyjściu Wywoływane, jeśli ustawiona wartość jest wyższa od obecnej Wywoływane, jeśli ustawiona wartość jest niższa od obecnej Wywoływane w momencie ustawienia wartości większej od wartości maksymalnej lub mniejszej od minimalnej

7 LED RGB Moduł sterownika oświetlenia LED RGB do montażu na szynie DIN Dane techniczne zasilanie DC [V] 5 średni pobór prądu [ma] 8,39 max pobór prądu [ma] 8,39 + podpięte diody LED waga [g] 90 wymiary (wys/szer/gł) [mm] 58/71/90 max przekrój drutu przyłącza [mm 2 ] 1.5 rozmiar [DIN] 4 zakres temperatur pracy [ C] O do +40 maksymalne obciązenie [A] 24 na kanał schemat podłączenia + 12 V DC led 1 led 2 led 3 com LED Blue LED GREEN LED Red COM LUB Magistrala

8 LED RGB TF-bus Moduł sterownika oświetlenia LED RGB do montażu podtynkowego Moduł sterownika oświetlenia LED RGB do montażu podtynkowego. Umożliwia płynne i pełne sterowanie oświetleniem dekoracyjnym wykorzystującym technologie LED RGB. Właściwości posiada funkcję ściemniania może działać jako 3-kanałowy ściemniacz pełna dowolność przy ustawianiu koloru: RGB lub model HSV 16,8 mln kolorów umożliwia regulację nasycenia oraz barwy płynne przejścia przy zmianach koloru, nasycenia i natężenia umożliwia ustawienie rampy (czasu przejścia) dla przejść pomiędzy kolorami, nasyceniem oraz natężeniem światła

9 LED RGB TF-bus Moduł sterownika oświetlenia LED RGB do montażu podtynkowego parametry konfiguracyjne cechy Value Wartość jasności (zakres 0 1) Hue Wartość koloru barwy według modelu HSV (0-360) Saturation Wartość nasycenia barwy (0-1) Rvalue Gvalue Bvalue #RGB RampTime Wartość składowej R (0-255) kolor czerwony Wartość składowej G (0-255) kolor zielony Wartość składowej B (0-255) kolor niebieski Wartość koloru wg modelu RGB #RRGGBB (podawana w HEX) Wartość czasu narastania wartości barwy oraz jasności (ms) MinValue Minimalna wartość jaką może przyjąć value. Próba ustawienia wartości mniejszej zwraca błąd MaxValue Maksymalna wartość jaką może przyjąć value. Próba ustawienia wartości większej zwraca błąd Rcorrection Korekcja bieli kanał R ( ), default Gcorrection Korekcja bieli kanał G ( ), default 8333 Bcorrection Korekcja bieli kanał B ( ), default 8333 Metody SetValue Ustala wartość wyjścia (0-1) SetHue Ustal wartość barwy (0-360) SetSaturation Ustal wartość nasycenia (0-1) SetRvalue Ustaw składową R (0-255) SetGvalue Ustaw składową G (0-255) SetBvalue Ustaw składową B (0-255) Set#RGB Ustaw wartość RGB za pomocą ciągu znaków #RRGGBB HoldValue Realizacja funkcji rozjaśniania / ściemniania HoldHue Realizacja funkcji płynnej zmiany barwy Zmienia wartość wyjścia z 0 na 1 lub z 1 na 0. Pierwszy parametr to czas zmiany: 0 włącza wyjście na stałe; Switch num włącza wyjście na czas, określony parametrem (w milisekundach). Drugi parametr jest opcjonalny i jest to rampa (czas narastania wartości). Jeśli nie zostanie podany, to stosowana jest domyślna rampa SwitchOn Ustawia wartość wyjścia na MaxValue SwitchOff Ustawia wartość wyjścia na MinValue SetRampTime Ustawia wartość narastania wartości barwy i wejścia (ms) SetMaxValue Maksymalna wartość dla value SetMinValue Minimalna wartość dla value

10 LED RGB TF-bus Moduł sterownika oświetlenia LED RGB do montażu podtynkowego zdarzenia OnChange OnSwitchOn OnSwitchOff OnRaiseValueSet OnLowerValueSet OnOutOfRange Zdarzenie wywołane zmianą stanu wyjścia Wywoływane w momencie zmiany wyjścia ze stanu = 0 na stan>0 Wywoływane w momencie ustawienia 0 na wyjściu Wywoływane, jeśli ustawiona wartość jest wyższa od obecnej Wywoływane, jeśli ustawiona wartość jest niższa od obecnej Wywoływane w momencie ustawienia wartości większej od wartości maksymalnej lub mniejszej od minimalnej

11 LED RGB TF-bus Moduł sterownika oświetlenia LED RGB do montażu podtynkowego Dane techniczne zasilanie DC [V] 5 średni pobór prądu [ma] 4,7 max pobór prądu [ma] 4,7 + podpięte diody LED maksymalne obciążenie [A] 24 na kanał waga [g] 38 wymiary (wys/szer/gł) [mm] 52/57/21 max przekrój drutu przyłącza [mm 2 ] 52/57/21 zakres temperatur pracy [ C] O do +40 schemat podłączenia Magistrala LED RGB Controller LED RGB Controller LED Red com led 1 led 2 led 3 COM R GND COM GND IN G B GND IN COM R G B 12 V DC + LED GREEN LED Blue

12 GSM Moduł komunikacji GSM do montażu na szynie DIN Moduł komunikacji GSM. Zapewnia dwukierunkową łączność użytkownika z systemem za pośrednictwem telefonii komórkowej. Właściwości wysyła informację oraz przyjmuje rozkazy funkcja ask w przypadku wystąpienia zdarzenia wysyła sms z pytaniem o reakcje umożliwia wykonanie przekierowania połączenia głosowego na telefon komórkowy

13 GSM Moduł komunikacji GSM do montażu na szynie DIN parametry konfiguracyjne cechy Inbox Outbox AccessList ScriptList Password PassMandatory ConfirmMessage RefuseMessage SignalLevel AskConfirm AskRefuse Skrzynka odbiorcza zawierająca ostatnio otrzymany SMS. Nie dotyczy SMS ów Y/N wysyłanych w odpowiedzi na pytanie z metody Ask() Skrzynka nadawcza zawierająca bufor wyjściowy. Lista numerów, z których mogą być wysyłane rozkazy np ; ; Na końcu musi być średnik! Lista skryptów (scen), które mogą być wywoływane przez SMS y. Format listy: skrypt1;skrypt2;skrypt3; itd.. Czyli w praktyce: podlewaj;wlaczpiec;wylaczpiec; Na końcu musi być średnik! Hasło, jakie musi być przesłane w SMS ie wysyłanym na adres bramki (jeśli PassMandatory jest ustawiona na 1). Jeśli ustawiona jest na 0, hasło nie jest wymagane. Jeśli ustawiona jest na 1, hasło jest wymagane. Tekstowy komunikat potwierdzający. Jeśli zostanie on zdefiniowany, to będzie on wysyłany po każdym prawidłowym uruchomieniu skryptu, którego nazwa została wysłana SMS em. Tekstowy komunikat odmowny. Jeśli zostanie on zdefiniowany, to będzie on wysyłany po każdym błędnym rozkazie (np. Wywołanie nieistniejącej komendy). Poziom sygnału sieci komórkowej w zakresie (0 - brak; 32 - maksymalny poziom). Tekst określający postać odpowiedzi twierdzącej dla metody Ask(), np. y, yes, t lub tak. Tekst określający postać odpowiedzi przeczącej dla metody Ask(), np. n, no lub nie. Metody ClearInbox ClearOutbox AddToOutbox SendOutboxTo Ask Call Drop Czyści bufor wejściowy (skrzynkę odbiorczą). Bufor wejściowy jest automatycznie czyszczony w momencie otrzymania nowego SMS a - nie dotyczy SMS ów z potwierdzeniami Y/N. Czyści bufor wyjściowy (skrzynkę nadawczą). Dodaje tekst do bufora wyjściowego (do skrzynki nadawczej). Wysyła zawartość Outbox a na podany numer. Metoda wysyłająca zapytanie na numer telefonu. Zwraca 1 jeśli użytkownik odesłał SMS a z odpowiedzią twierdzącą i 0 jeśli odpowiedź była przecząca lub użytkownik nie odpowiedział w wymaganym czasie (timeout). Parametry: Ask(numer tel; zapytanie; timeout w s). Na końcu zapytania dokładany jest zawsze tekst w postaci: [AskConfirm/AskRefuse] czyli np. [T/N] lub [yes/no]. Łączy z podanym numerem. Metoda zwraca 1 gdy nawiąże połączenie lub 0 gdy nie ma połączenia. Rozłącza połączenie głosowe.

14 GSM Moduł komunikacji GSM do montażu na szynie DIN zdarzenia OnReceive OnSend OnStatus OnCall OnScript Wywoływane natychmiast po otrzymaniu SMS a. Użytkownik może odczytać cechę Inbox by sprawdzić treść SMS a. Wywoływane natychmiast po wysłaniu SMS a. Wywoływane natychmiast po otrzymaniu SMS a z komendą status Wywoływane w momencie odebrania połączenia głosowego (odbierane są tylko połączenia z numerów z accesslisty pozostałe są odrzucane) Wywoływane w momencie przyjścia SMSa z poprawną komendą, hasłem i z numeru telefonu z AccessList Komendy SMS Help lub hasło:help Status lub hasło:status skryptu z hasłem lub bez Jeśli numer znajduje się na accessliście (jeśli jest utworzona) oraz gdy hasło się zgadza (jeśli jest wymagane), odsyła listę dostępnych skryptów (cecha ScriptList). Wywołuje zdarzenie OnStatus. Gdy użytkownik wyśle na numer bramki SMS o treści: lampa1, wywołamy zdarzenie OnScript gdy spełnione są następujące warunki: - nie jest wymagane hasło;- numer znajduje się na accessliście (cecha AccessList);- lampa1 znajduje się na liście skryptow dostępnych (cecha ScriptList).Jeśli hasło jest wymagane, to SMS musi wyglądać tak: hasło:lampa1, czyli rozkaz musi być poprzedzony hasłem.separatorem może być dwukropek, średnik, przecinek,kropka,slash (czyli dowolny znak nieliterowy ).

15 GSM Moduł komunikacji GSM do montażu na szynie DIN Dane techniczne zasilanie DC [V] średni pobór prądu (przy 12V) [ma] 17 max pobór prądu (przy 12V) [ma] 1000 waga [g] 72 wymiary (wys/szer/gł) [mm] 58/36/90 max przekrój drutu przyłącza [mm 2 ] 1.5 rozmiar [DIN] 2 zakres temperatur pracy [ C] O do +40 schemat podłączenia 12 48V + - Diody LED Magistrala Magistrala Diody LED sygnalizacja stanu: Dioda zielona mruga co 500ms brak błędów modułu, zasięg poprawny Dioda czerwona mruga co 500 ms brak zasięgu Dioda czerwona świeci ciągłym światłem moduł niepodłączony Dioda czerwona mruga co 200ms brak karty sim lub błąd karty Dioda zielona mruga co 200ms, przez czas=t moduł wysłał pytanie funkcją ASK i czeka na odpowiedź; t= czas oczekiwania na odpowiedź

16 DIGITAL IN DIN Moduł wejść cyfrowych do montażu na szynie DIN Moduł wejść cyfrowych. Pozwala na połączenie z systemem dowolnego wejścia cyfrowego. Właściwości umożliwia podpięcie do 6 niezależnych wejść binarnych umożliwia podpięcie dwóch wejść 230V wejścia są w pełni konfigurowalne działa w dwóch trybach monostabilnym, bistabilnym rozróżnia kliknięcie w trybie monostabilnym, krótkie naciśnięcie, długie naciśnięcie, trzymanie przycisku (hold)

17 DIGITAL IN DIN Moduł wejść cyfrowych do montażu na szynie DIN parametry konfiguracyjne cechy Value Zwraca stan wejścia jako 0 lub 1. Inertion HoldDelay HoldInterval Inercja wejścia (w ms) Czas w milisekundach, po jakim po wciśnięciu i przytrzymaniu przycisku wyzwalane jest zdarzenie OnHold Odstęp cykliczny w milisekundach, po jakim podczas trzymania przycisku wyzwalane jest zdarzenie OnHold Metody SetInertion SetHoldDelay SetHoldInterval Minimalny odstęp w milisekundach, jaki musi minąć między naciśnięciami przycisku, by było ono zinterpretowane jako nowe naciśnięcie Ustawia wartość HoldDelay Ustawia wartość HoldInterval zdarzenia OnChange OnSwitchOn OnSwitchOff OnShortPress OnLongPress OnHold OnCLick Wywoływane jeśli nastąpi zmiana stanu wejścia (niezależnie od wartości) Wywoływane w momencie ustawienia stanu wysokiego na wejściu Wywoływane w momencie ustawienia stanu niskiego na wejściu Wywoływane po naciśnięciu przycisku na okres 500ms-2000ms Wywoływane po naciśnięciu przycisku na okres dwóch sekund Wywoływane pierwszy raz po upłynięciu czasu HoldDelay a następnie cyklicznie co wartość HoldInterval Wywoływane po naciśnięciu przycisku na czas poniżej 500ms

18 DIGITAL IN DIN Moduł wejść cyfrowych do montażu na szynie DIN Dane techniczne zasilanie DC [V] 5 średni pobór prądu [ma] 4,7 max pobór prądu [ma] 4,7 waga [g] 94 wymiary (wys/szer/gł) [mm] 58/71/90 max przekrój drutu przyłącza [mm 2 ] 1.5 rozmiar [DIN] 4 zakres temperatur pracy [ C] O do +40 schemat podłączenia L N ~230V Magistrala Magistrala

19 DIGITAL IN Z-Wave Bezprzewodowy moduł wejść cyfrowych do montażu podtynkowego Bezprzewodowy moduł wejść cyfrowych do montażu podtynkowego. Pozwala na połączenie z systemem dowolnego wejścia. Właściwości umożliwia podłączenie do 4 wejść 230V wejścia są w pełni konfigurowalne niewielkie wymiary mieści się w puszce P60 pod osprzętem każde z wejść może realizować do 7 niezależnych funkcji każda funkcja może jednocześnie wywoływać do 4 zdarzeń zasilany napięciem 230V komunikuje się z innymi modułami bezprzewodowymi za pomocą sieci mesh

20 DIGITAL IN Z-Wave Bezprzewodowy moduł wejść cyfrowych do montażu podtynkowego parametry konfiguracyjne cechy Value Zwraca stan wejścia jako 0 lub 1. Inertion HoldDelay HoldInterval Inercja wejścia (w ms) Czas w milisekundach, po jakim po wciśnięciu i przytrzymaniu przycisku wyzwalane jest zdarzenie OnHold Odstęp cykliczny w milisekundach, po jakim podczas trzymania przycisku wyzwalane jest zdarzenie OnHold Metody SetInertion SetHoldDelay SetHoldInterval Minimalny odstęp w milisekundach, jaki musi minąć między naciśnięciami przycisku, by było ono zinterpretowane jako nowe naciśnięcie. Ustawia wartość HoldDelay Ustawia wartość HoldInterval zdarzenia OnChange OnSwitchOn OnSwitchOff OnShortPress OnLongPress OnHold OnCLick Wywoływane jeśli nastąpi zmiana stanu wejścia (niezależnie od wartości) Wywoływane w momencie ustawienia stanu wysokiego na wejściu Wywoływane w momencie ustawienia stanu niskiego na wejściu Wywoływane po naciśnięciu przycisku na okres 500ms-2000ms Wywoływane po naciśnięciu przycisku na okres dwóch sekund Wywoływane pierwszy raz po upłynięciu czasu HoldDelay a następnie cyklicznie co wartość HoldInterval Wywoływane po naciśnięciu przycisku na czas poniżej 500ms

21 DIGITAL IN Z-Wave Bezprzewodowy moduł wejść cyfrowych do montażu podtynkowego Dane techniczne zasilanie AC [V] 230 średni pobór prądu [ma] 2 max pobór prądu [ma] 3 częstotliwość [MHz] 868 waga [g] 27 wymiary (wys/szer/gł) [mm] 19/45/36 max przekrój drutu przyłącza [mm 2 ] 1.5 zakres temperatur pracy [ C] O do +40 schemat podłączenia DIGITAL IN 4 channel IN 1 IN 2 IN 3 IN 4 COM N L ~230V L N

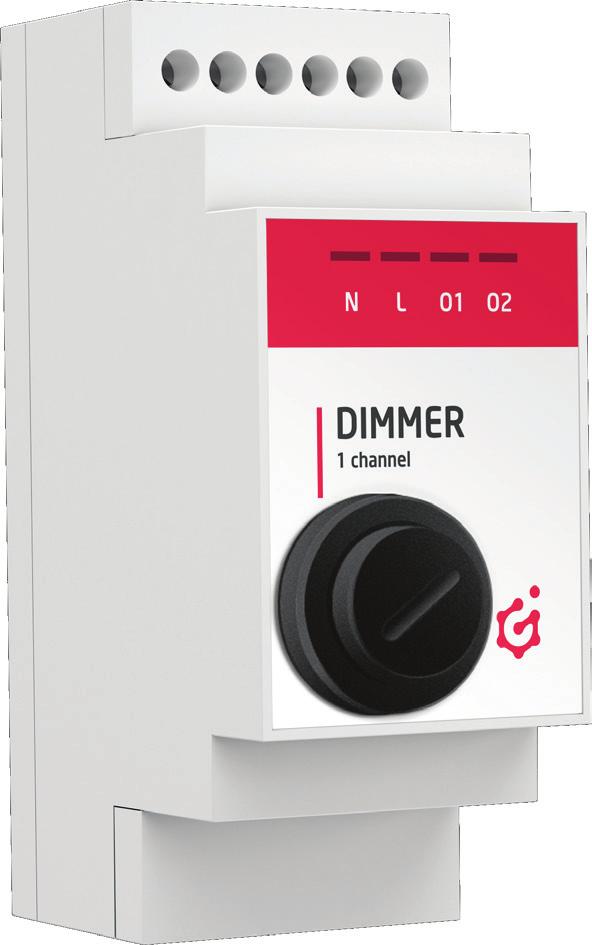

22 DIMMER DIN Uniwersalny moduł ściemniacza do montażu na szynie DIN Uniwersalny moduł ściemniacza montaż na szynie DIN. Umożliwia płynne sterowanie poziomem natężenia oświetlenia. Właściwości w pełni konfigurowalny realizuje ściemnianie, załączanie na stałe, załączanie na określony czas regulowany czas narastania umożliwia podpięcie obwodu oświetleniowego o łącznej mocy do 1.5kW umożliwia zdefiniowanie maksymalnej i minimalnej wartości dla obwodu oświetleniowego

23 Wyjście ściemniacza (DIMM) Uniwersalny moduł ściemniacza do montażu na szynie DIN parametry konfiguracyjne cechy Value Podaje aktualną wartość wyjścia (0-1) RampTime MinValue MaxValue Wartość opóźnienia przy zmianie świecenia (w ms) Minimalna wartość jaką może przyjąć value. Próba ustawienia wartości mniejszej zwraca błąd Maksymalna wartość jaką może przyjąć value. Próba ustawienia wartości większej zwraca błąd Metody SetValue Ustala wartość wyjścia (0-1) SetRamp Ustala czas narastania wartości wyjścia (ms) Ustawienie minimalnej wartości jaką może przyjąć wyjście. SetMin Próba ustawienia wartości value mniejszej niż, zwraca błąd. Zakres 0-1. Ustawienie maksymalnej wartości jaką może przyjąć wyjście. SetMax Próba ustawienia wartości value większej niż, zwraca błąd. Zakres 0-1 Hold Realizacja funkcji rozjaśniania / ściemniania Zmienia wartość wyjścia z 0 na 1 lub z 1 na 0. Pierwszy parametr to czas zmiany: 0 włącza wyjście na stałe; num włącza wyjście na czas, określony parametrem Switch (w milisekundach). Drugi parametr jest opcjonalny i jest to rampa (czas narastania wartości). Jeśli nie zostanie podany, to stosowana jest domyślna rampa Ustawia wartość wyjścia na 1. Pierwszy parametr to czas SwitchOn przełączenia (na ile ma się przełączyć), drugi parametr jest opcjonalny i jest to rampa (czas narastania wartości) Ustawia wartość wyjścia na 0. Pierwszy parametr to czas SwitchOff przełączenia (na ile ma się przełączyć), drugi parametr jest opcjonalny i jest to rampa (czas narastania wartości)

24 Wyjście ściemniacza (DIMM) Uniwersalny moduł ściemniacza do montażu na szynie DIN zdarzenia OnChange OnLower OnRaise OnOutRange OnSwitchOn OnSwitchOff Zdarzenie wywołane zmianą stanu wyjścia Wywoływane, jeśli ustawiona wartość jest niższa od obecnej Wywoływane, jeśli ustawiona wartość jest wyższa od obecnej Wywoływane w momencie ustawienia wartości większej od wartości maksymalnej lub mniejszej od minimalnej Wywoływane w momencie zmiany wartości wyjścia z 0 na większą od 0 Wywoływane w momencie ustawienia 0 na wyjściu

25 Wyjście ściemniacza (DIMM) Uniwersalny moduł ściemniacza do montażu na szynie DIN Dane techniczne zasilanie DC [V] 5 średni pobór prądu [ma] 8,39 max pobór prądu [ma] 8,39 waga [g] 104 wymiary (wys/szer/gł) [mm] 58/36/90 max przekrój drutu przyłącza [mm 2 ] 1.5 rozmiar [DIN] 2 zakres temperatur pracy [ C] O do +40 maksymalne obciążenie [W] 1500 schemat podłączenia L N ~230V Żarówka Magistrala Magistrala

26 RELAY x2 TF -bus Moduł wyjść przekaźnikowych do montażu podtynkowego Moduł wyjść przekaźnikowych do montażu podtynkowego. Moduł umożliwia wysterowanie dowolnym urządzeniem elektrycznym bez konieczności stosowania dodatkowych przekaźników sterujących. Właściwości posiada 2 wyjścia przekaźnikowe umożliwia podpięcie bezpośredniego obciążenia do 3,6 kw realizuje funkcje przełączania, włączania na stałe, włączania na określony czas

27 RELAY x2 TF-bus Moduł WYJŚĆ przekaźnikowych do montażu podtynkowego parametry konfiguracyjne cechy Value Zwraca 1 dla wyjścia ustawionego na On i 0 dla wyjścia ustawionego na Off Metody Zmienia wartość wyjścia z 0 na 1 lub z 1 na 0 Parametr time to czas zmiany: Switch(time) 0 włącza wyjście na stałe; num włącza wyjście na czas, określony parametrem (w milisekundach). SwitchOn(time) Ustawia wartość wyjścia na 1 SwitchOff(time) Ustawia wartość wyjścia na 0 zdarzenia OnChange OnSwitchOn OnSwitchOff Wywoływane jeśli nastąpi zmiana stanu (niezależnie od wartości) Wywoływane w momencie ustawienia On na wyjściu Wywoływane w momencie ustawienia Off na wyjściu

28 RELAY x2 TF-bus Moduł WYJŚĆ przekaźnikowych do montażu podtynkowego Dane techniczne zasilanie DC [V] 5 średni pobór prądu [ma] 4,18 max pobór prądu [ma] 112 układ styków 2xNO waga [g] 46 wymiary (wys/szer/gł) [mm] 52/57/21 max przekrój drutu przyłącza [mm 2 ] 1.5 zakres temperatur pracy [ C] O do +40 maksymalne obciążenie [W] 2300 na kanał schemat podłączenia Magistrala Magistrala NO RELAY 2 channe l Relay 1 Relay 2 Odbiornik ~230V L N

29 RELAY x2 DIN Moduł wyjść przekaźnikowych do montażu na szynie DIN Moduł wyjść przekaźnikowych. Moduł umożliwia wysterowanie dowolnym urządzeniem elektrycznym bez konieczności stosowania dodatkowych przekaźników sterujących. Właściwości 2 wyjścia przekaźnikowe umożliwia podpięcie bezpośredniego obciążenia do 3,6 kw realizuje funkcje przełączania, włączania na stałe, włączania na określony czas sygnalizacja stanu wyjść diodą

30 RELAY x2 DIN Moduł WYJŚĆ przekaźnikowych do montażu na szynie DIN parametry konfiguracyjne cechy Value Zwraca 1 dla wyjścia ustawionego na On i 0 dla wyjścia ustawionego na Off Metody Zmienia wartość wyjścia z 0 na 1 lub z 1 na 0 Parametr time to czas zmiany: Switch(time) 0 włącza wyjście na stałe; num włącza wyjście na czas, określony parametrem (w milisekundach). SwitchOn(time) Ustawia wartość wyjścia na 1 SwitchOff(time) Ustawia wartość wyjścia na 0 zdarzenia OnChange OnSwitchOn OnSwitchOff Wywoływane jeśli nastąpi zmiana stanu (niezależnie od wartości) Wywoływane w momencie ustawienia On na wyjściu Wywoływane w momencie ustawienia Off na wyjściu

31 RELAY x2 DIN Moduł WYJŚĆ przekaźnikowych do montażu na szynie DIN Dane techniczne zasilanie DC [V] 5 średni pobór prądu [ma] 4,18 max pobór prądu [ma] 112 układ styków 2xNO waga [g] 82 wymiary (wys/szer/gł) [mm] 58/36/90 max przekrój drutu przyłącza [mm 2 ] 1.5 rozmiar [DIN] 2 zakres temperatur pracy [ C] O do +40 maksymalne obciążenie [W] 3600 na kanał schemat podłączenia L N Odbiornik ~230V NO Magistrala Magistrala

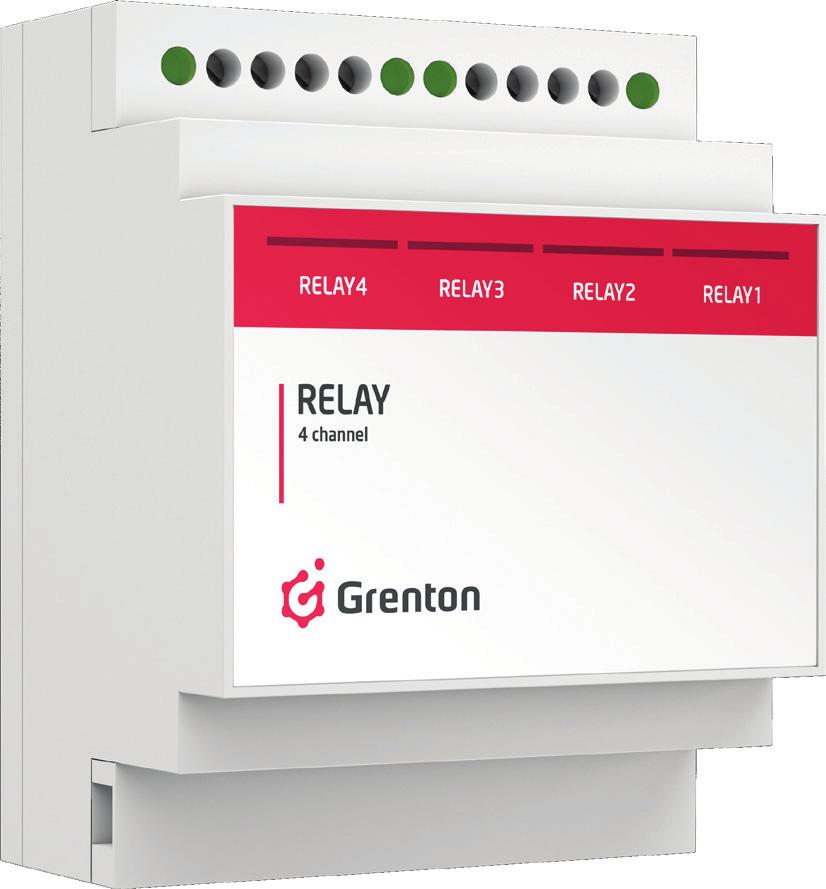

32 RELAY x4 DIN Moduł wyjść przekaźnikowych do montażu na szynie DIN Moduł wyjść przekaźnikowych. Moduł umożliwia wysterowanie dowolnym urządzeniem elektrycznym bez konieczności stosowania dodatkowych przekaźników sterujących. Właściwości 4 wyjścia przekaźnikowe umożliwia podpięcie bezpośredniego obciążenia do 3,6 kw realizuje funkcje przełączania, włączania na stałe, włączania na określony czas sygnalizacja stanu wyjść diodą

33 RELAY x4 DIN Moduł WYJŚĆ przekaźnikowych do montażu na szynie DIN parametry konfiguracyjne cechy Value Zwraca 1 dla wyjścia ustawionego na On i 0 dla wyjścia ustawionego na Off Metody Zmienia wartość wyjścia z 0 na 1 lub z 1 na 0. Parametr time to czas zmiany: Switch(time) 0 - włącza wyjście na stałe; num włącza wyjście na czas, określony parametrem (w milisekundach). SwitchOn(time) Ustawia wartość wyjścia na 1 SwitchOff(time) Ustawia wartość wyjścia na 0 zdarzenia OnChange OnSwitchOn OnSwitchOff Wywoływane jeśli nastąpi zmiana stanu (niezależnie od wartości) Wywoływane w momencie ustawienia On na wyjściu Wywoływane w momencie ustawienia Off na wyjściu

34 RELAY x4 DIN Moduł WYJŚĆ przekaźnikowych do montażu na szynie DIN Dane techniczne zasilanie DC [V] 5 średni pobór prądu [ma] 4,16 max pobór prądu [ma] 220 układ styków 4xNO waga [g] 146 wymiary (wys/szer/gł) [mm] 58/71/90 max przekrój drutu przyłącza [mm 2 ] 1.5 rozmiar [DIN] 4 zakres temperatur pracy [ C] O do +40 maksymalne obciążenie [W] 3600 na kanał schemat podłączenia L N Odbiornik ~230V NO Magistrala Magistrala

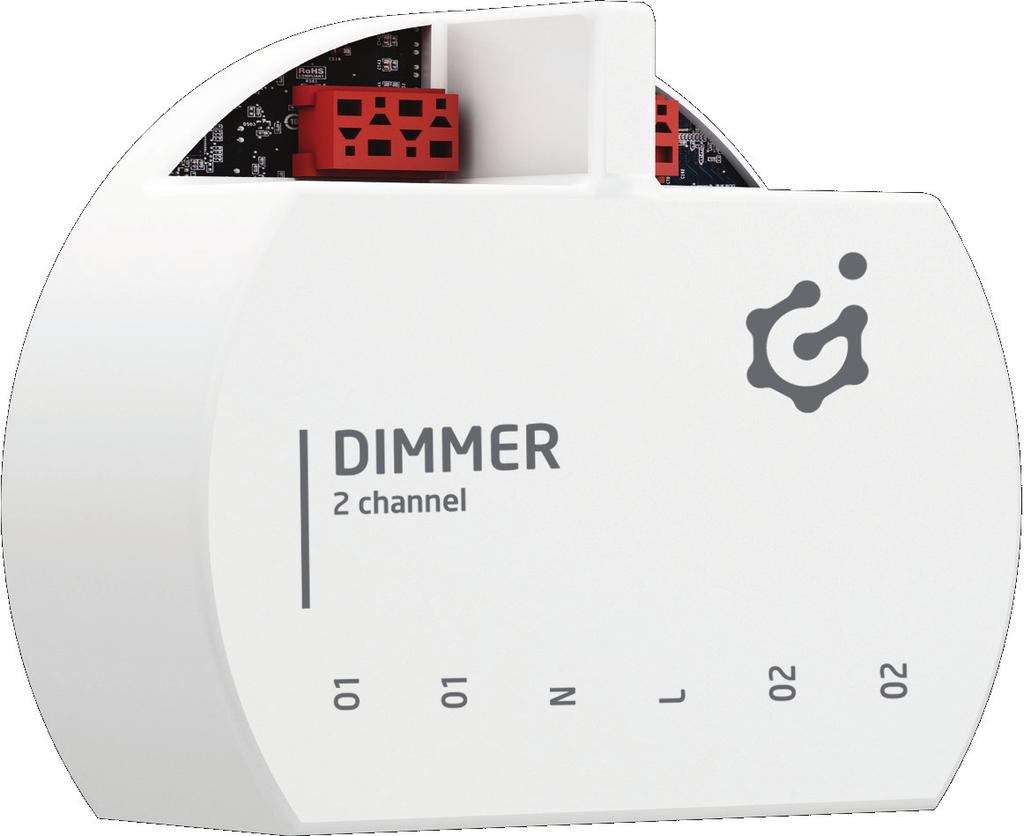

35 DIMMER TF-bus Uniwersalny moduł ściemniacza do montażu podtynkowego Uniwersalny moduł ściemniacza do montażu podtynkowego. Umożliwia płynne sterowanie poziomem natężenia oświetlenia. Właściwości możliwość podpięcia obwodu oświetleniowego o mocy 1x350W lub 2x250W niewielkie wymiary może zmieścić się w puszce elektrycznej p60 pod osprzętem realizuje ściemnianie, załączanie na stałe, załączanie na określony czas regulowany czas narastania umożliwia zdefiniowanie maksymalnej i minimalnej wartości dla obwodu oświetleniowego

36 DIMMER TF-bus Uniwersalny moduł ściemniacza do montażu podtynkowego parametry konfiguracyjne cechy Value Podaje aktualną wartość wejścia (0-1) RampTime MinValue MaxValue Wartość opóźnienia przy zmianie świecenia (w ms) Minimalna wartość jaką może przyjąć value. Próba ustawienia wartości mniejszej zwraca błąd Maksymalna wartość jaką może przyjąć value. Próba ustawienia wartości większej zwraca błąd Metody SetValue Ustala wartość wyjścia (0-1) SetRamp Ustala czas narastania wartości wyjścia (ms) Ustawienie minimalnej wartości jaką może przyjąć wyjście. SetMin Próba ustawienia wartości value, mniejszej niż zwraca błąd. Zakres 0-1. Ustawienie maksymalnej wartości jaką może przyjąć wyjście. SetMax Próba ustawienia wartości value, większej niż zwraca błąd. Zakres 0-1 Hold Realizacja funkcji rozjaśniania / ściemniania Zmienia wartość wyjścia z 0 na 1 lub z 1 na 0. Pierwszy parametr to czas zmiany: 0 włącza wyjście na stałe; num włącza wyjście na czas, określony parametrem Switch (w milisekundach). Drugi parametr jest opcjonalny i jest to rampa (czas narastania wartości). Jeśli nie zostanie podany, to stosowana jest domyślna rampa Ustawia wartość wyjścia na 1. Pierwszy parametr to czas SwitchOn przełączenia (na ile ma się przełączyć), drugi parametr jest opcjonalny i jest to rampa (czas narastania wartości) Ustawia wartość wyjścia na 0. Pierwszy parametr to czas SwitchOff przełączenia (na ile ma się przełączyć), drugi parametr jest opcjonalny i jest to rampa (czas narastania wartości)

37 DIMMER TF-bus Uniwersalny moduł ściemniacza do montażu podtynkowego zdarzenia OnChange OnLower OnRaise OnOutRange OnSwitchOn OnSwitchOff Zdarzenie wywołane zmianą stanu wyjścia Wywoływane, jeśli ustawiona wartość jest niższa od obecnej Wywoływane, jeśli ustawiona wartość jest wyższa od obecnej Wywoływane w momencie ustawienia wartości większej od wartości maksymalnej lub mniejszej od minimalnej Wywoływane w momencie zmiany wartości wyjścia z 0 na większą od 0 Wywoływane w momencie ustawienia 0 na wyjściu

38 DIMMER TF-bus Uniwersalny moduł ściemniacza do montażu podtynkowego Dane techniczne zasilanie DC [V] 5 średni pobór prądu [ma] 8,39 max pobór prądu [ma] 8,39 waga [g] 30 wymiary (wys/szer/gł) [mm] 52/57/21 max przekrój drutu przyłącza [mm 2 ] 1.5 zakres temperatur pracy [ C] O do +40 maksymalne obciążenie [W] 1x350 lub 2x250 schemat podłączenia Magistrala Magistrala DIMME R 2 channe l N L ~230V L N

39 DIGITAL IN TF-bus Moduł wejść cyfrowych do montażu podtynkowego Moduł wejść cyfrowych. Pozwala na połączenie z systemem dowolnego wejścia cyfrowego. Właściwości umożliwia podpięcie do 4 niezależnych wejść binarnych umożliwia podpięcie dwóch wejść 230V wejścia są w pełni konfigurowalne działa w dwóch trybach monostabilnym, bistabilnym rozróżnia kliknięcie w trybie monostabilnym, krótkie naciśnięcie, długie naciśnięcie, trzymanie przycisku (hold)

40 DIGITAL IN TF-bus Moduł wejść cyfrowych do montażu podtynkowego parametry konfiguracyjne cechy Value Zwraca stan wejścia jako 0 lub 1 Inertion HoldDelay HoldInterval Inercja wejścia (w ms) Czas w milisekundach, po jakim po wciśnięciu i przytrzymaniu przycisku wyzwalane jest zdarzenie OnHold Odstęp cykliczny w milisekundach, po jakim podczas trzymania przycisku wyzwalane jest zdarzenie OnHold Metody SetInertion SetHoldDelay SetHoldInterval Minimalny odstęp w milisekundach, jaki musi minąć między naciśnięciami przycisku, by było ono zinterpretowane jako nowe naciśnięcie Ustawia wartość HoldDelay Ustawia wartość HoldInterval zdarzenia OnChange OnSwitchOn OnSwitchOff OnShortPress OnLongPress OnHold OnCLick Wywoływane jeśli nastąpi zmiana stanu wejścia (niezależnie od wartości) Wywoływane w momencie ustawienia stanu wysokiego na wejściu Wywoływane w momencie ustawienia stanu niskiego na wejściu Wywoływane po naciśnięciu przycisku na okres 500ms-2000ms Wywoływane po naciśnięciu przycisku na okres dwóch sekund Wywoływane pierwszy raz po upłynięciu czasu HoldDelay a następnie cyklicznie co wartość HoldInterval. Wywoływane po naciśnięciu przycisku na czas poniżej 500ms

41 DIGITAL IN TF-bus Moduł wejść cyfrowych do montażu podtynkowego Dane techniczne zasilanie DC [V] 5 średni pobór prądu [ma] 4,7 max pobór prądu [ma] 4,7 waga [g] 38 wymiary (wys/szer/gł) [mm] 52/57/21 max przekrój drutu przyłącza [mm 2 ] 1.5 zakres temperatur pracy [ C] O do +40 schemat podłączenia Magistrala Magistrala DIGITAL IN 4+2 channel GND IN 1 IN 2 IN 3 IN 4 GND N L2 L1 ~230V L N

42 ROLLER SHUTTER Z-Wave Bezprzewodowy moduł sterownika do rolet do montażu podtynkowego Bezprzewodowy moduł sterownika do rolet do montażu podtynkowego. Pozwala na sterowanie dowolnym napędem żaluzjowym. Właściwości Wyposażony w dwa styki sterujące (góra/dół, lewo/prawo) Posiada dwa wejścia 230V wejścia są w pełni konfigurowalne niewielkie wymiary mieści się w puszce P60 pod osprzętem zasilany napięciem 230V komunikuje się z innymi urządzeniami za pomocą sieci mesh

43 ROLLER SHUTTER Z-Wave Bezprzewodowy moduł sterownika do rolet do montażu podtynkowego parametry konfiguracyjne cechy M0 Stan przekaźnika M0 M1 Stan przekaźnika M1 State Stan wyjścia: 0 stoi, 1 ruch w góre, 2 ruch w dół MaxTime Domyslna wartość parametru Time, jeśli wpisano 0 Metody Up(time) Down(time) Start(time) Stop Hold HoldUp HoldDown Roleta do góry Parametr time to czas, przez jaki roleta ma się otwierać: num czas otwierania. 0 - załączony na czas równy MaxTime Roleta w dół Parametr time to czas, przez jaki roleta ma się zamykać: num czas zamykania. 0 - załączony na czas równy MaxTime Roleta w górę jeśli poprzednio ruch w dół, lub roleta w dół jeśli poprzednio ruch w górę Parametr time to czas, przez jaki roleta ma trwać w ruchu: num czas ruchu. 0 - załączony na czas równy MaxTime STOP jeśli w ruchu Hold z odwracaniem kierunku Hold zawsze w górę Hold zawsze w dół zdarzenia OnChange OnUp OnDown OnStart OnStop Zdarzenie od zmiany stanu któregokolwiek z wyjść Wywoływane przy zmianie ze stanu zatrzymania do stanu Up Wywoływane przy zmianie ze stanu zatrzymania do stanu Down Wywoływane przy wywołaniu metody Start Wywoływane przy wywołaniu metody Stop

44 ROLLER SHUTTER Z-Wave Bezprzewodowy moduł sterownika do rolet do montażu podtynkowego Właściwości wejść cechy Value Zwraca stan wejścia jako 0 lub 1. Inertion HoldDelay HoldInterval Inercja wejścia (w ms) Czas w milisekundach, po jakim po wciśnięciu i przytrzymaniu przycisku wyzwalane jest zdarzenie OnHold Odstęp cykliczny w milisekundach, po jakim podczas trzymania przycisku wyzwalane jest zdarzenie OnHold. Metody SetInertion SetHoldDelay SetHoldInterval Minimalny odstęp w milisekundach, jaki musi minąć między naciśnięciami przycisku, by było ono zinterpretowane jako nowe naciśnięcie Ustawia wartość HoldDelay Ustawia wartość HoldInterval zdarzenia OnChange OnSwitchOn OnSwitchOff OnShortPress OnLongPress OnHold OnCLick Wywoływane jeśli nastąpi zmiana stanu wejścia (niezależnie od wartości) Wywoływane w momencie ustawienia stanu wysokiego na wejściu Wywoływane w momencie ustawienia stanu niskiego na wejściu Wywoływane po naciśnięciu przycisku na okres 500ms-2000ms Wywoływane po naciśnięciu przycisku na okres dwóch sekund Wywoływane pierwszy raz po upłynięciu czasu HoldDelay a następnie cyklicznie co wartość HoldInterval Wywoływane po naciśnięciu przycisku na czas poniżej 500ms

45 M ROLLER SHUTTER Z-Wave Bezprzewodowy moduł sterownika do rolet do montażu podtynkowego Dane techniczne zasilanie AC [V] 230 średni pobór prądu [ma] 2 max pobór prądu [ma] 3 częstotliwość (dla Z-Wave) [MHz] 868 układ styków 2xNO waga [g] 35 wymiary (wys/szer/gł) [mm] 19/45/36 max przekrój drutu przyłącza [mm 2 ] 1.5 zakres temperatur pracy [ C] O do +40 maksymalne obciążenie [W] 1800 schemat podłączenia ROLLER 1 channel out, 2 channel in IN 2 IN 1 M2 M1 COM N L L ~230V N

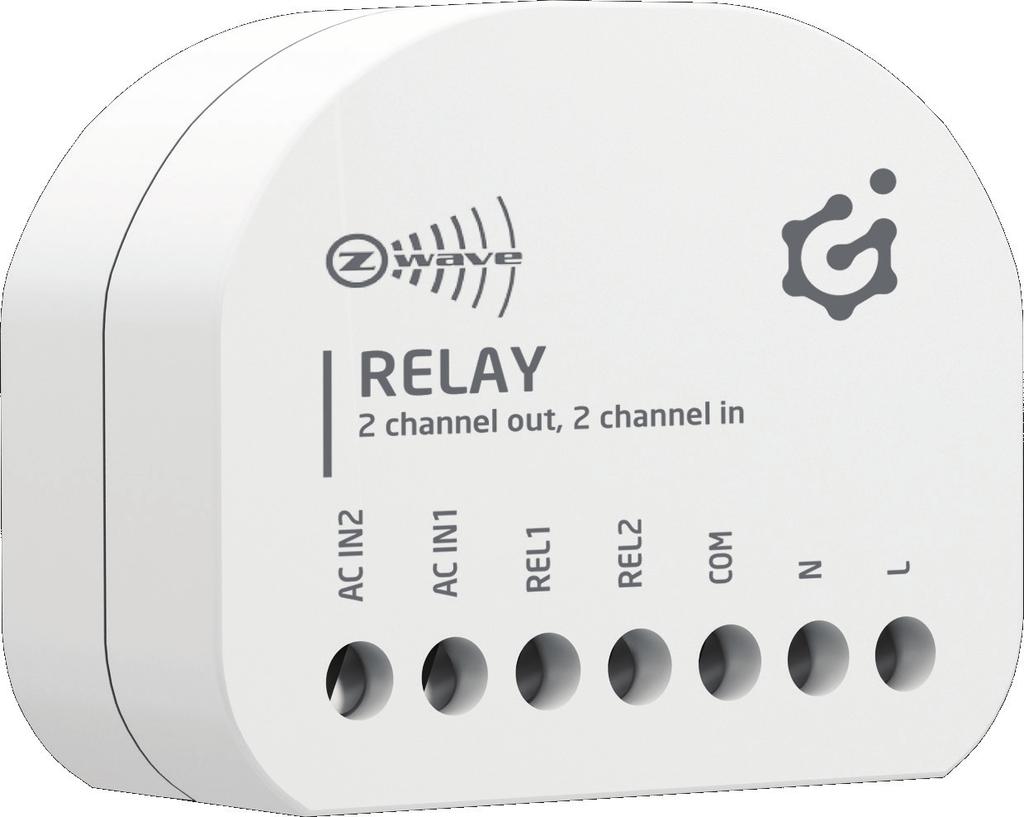

46 RELAY x2 Z-Wave Bezprzewodowy moduł wyjść 230V do montażu podtynkowego Bezprzewodowy moduł wyjść 230V do montażu podtynkowego. Moduł umożliwia wysterowanie dowolnym urządzeniem elektrycznym bez konieczności stosowania dodatkowych przekaźników sterujących Właściwości posiada 2 wyjścia 230V umożliwia podpięcie bezpośredniego obciążenia do 1800W realizuje funkcje przełączania, włączania na stałe, włączania na określony czas umożliwia podłączenie 2 wejść 230V wejścia są w pełni konfigurowalne niewielkie wymiary mieści się w puszce P60 pod osprzętem zasilany napięciem 230V komunikuje się z innymi modułami bezprzewodowymi za pomocą sieci mesh

47 RELAY x2 Z-Wave Bezprzewodowy moduł wyjść 230V do montażu podtynkowego parametry konfiguracyjne cechy Value Zwraca 1 dla wyjścia ustawionego na On i 0 dla wyjścia ustawionego na Off Metody Zmienia wartość wyjścia z 0 na 1 lub z 1 na 0. Parametr Time to czas zmiany: Switch(time) 0 włącza wyjście na stałe; num włącza wyjście na czas, określony parametrem (w milisekundach). SwitchOn(time) Ustawia wartość wyjścia na 1 SwitchOff(time) Ustawia wartość wyjścia na 0 zdarzenia OnChange OnSwitchOn OnSwitchOff Wywoływane jeśli nastąpi zmiana stanu (niezależnie od wartości) Wywoływane w momencie ustawienia "On" na wyjściu Wywoływane w momencie ustawienia Off na wyjściu

48 RELAY x2 Z-Wave Bezprzewodowy moduł wyjść 230V do montażu podtynkowego Właściwości wejść cechy Value Zwraca stan wejścia jako 0 lub 1 Inertion HoldDelay HoldInterval Inercja wejścia (w ms) Czas w milisekundach, po jakim po wciśnięciu i przytrzymaniu przycisku wyzwalane jest zdarzenie OnHold Odstęp cykliczny w milisekundach, po jakim podczas trzymania przycisku wyzwalane jest zdarzenie OnHold Metody SetInertion SetHoldDelay SetHoldInterval Minimalny odstęp w milisekundach, jaki musi minąć między naciśnięciami przycisku, by było ono zinterpretowane jako nowe naciśnięcie Ustawia wartość HoldDelay Ustawia wartość HoldInterval zdarzenia OnChange OnSwitchOn OnSwitchOff OnShortPress OnLongPress OnHold OnCLick Wywoływane jeśli nastąpi zmiana stanu wejścia (niezależnie od wartości) Wywoływane w momencie ustawienia stanu wysokiego na wejściu Wywoływane w momencie ustawienia stanu niskiego na wejściu Wywoływane po naciśnięciu przycisku na okres 500ms-2000ms Wywoływane po naciśnięciu przycisku na okres dwóch sekund Wywoływane pierwszy raz po upłynięciu czasu HoldDelay a następnie cyklicznie co wartość HoldInterval Wywoływane po naciśnięciu przycisku na czas poniżej 500ms

49 RELAY x2 Z-Wave Bezprzewodowy moduł wyjść 230V do montażu podtynkowego Dane techniczne zasilanie AC [V] 230 średni pobór prądu [ma] 2 max pobór prądu [ma] 6 częstotliwość (dla Z-Wave) [MHz] 868 waga [g] 35 wymiary (wys/szer/gł) [mm] 19/45/36 max przekrój drutu przyłącza [mm 2 ] 1.5 zakres temperatur pracy [ C] O do +40 maksymalne obciążenie [W] 1800 na kanał schemat podłączenia RELA Y 2 channel out, 2 channel in IN 2 IN 1 RELAY 2 RELAY 1 COM N L Żarówka L ~230V N

50 DIMMER Z-Wave Bezprzewodowy uniwersalny moduł ściemniacza do montażu podtynkowego Bezprzewodowy uniwersalny moduł ściemniacza. Umożliwia płynne sterowanie poziomem natężenia oświetlenia. Właściwości możliwość podpięcia obwodu oświetleniowego o łącznej mocy do 350 W każda reakcja dimmera (ściemnianie, rozjaśnianie, zał. itp.) może wywołać do 6 zdarzeń, a każde zdarzenie może jednocześnie realizować do 4 funkcji umożliwia zdefiniowanie maksymalnej i minimalnej wartości dla obwodu oświetleniowego posiada dwa wejścia 230V wejścia są w pełni konfigurowalne niewielkie wymiary mieści się w puszce P60 pod osprzętem zasilany napięciem 230V komunikuje się z innymi modułami bezprzewodowymi za pomocą sieci mesh

51 DIMMER Z-Wave Bezprzewodowy uniwersalny moduł ściemniacza do montażu podtynkowego parametry konfiguracyjne cechy Value Podaje aktualną wartość wyjście (0-1) RampTime MinValue MaxValue Metody Wartość opóźnienia przy zmianie świecenia (w ms) Minimalna wartość jaką może przyjąć value. Próba ustawienia wartości mniejszej zwraca błąd Maksymalna wartość jaką może przyjąć value. Próba ustawienia wartości większej zwraca błąd SetValue Ustala wartość wyjścia (0-1) SetRamp Ustala czas narastania wartości wyjścia (ms) Ustawienie minimalnej wartości jaką może przyjąć wyjście. SetMin Próba ustawienia wartości value minejszej niż MinValue. Zakres 0-1. Ustawienie maksymalnej wartości jaką może przyjąć wyjście. SetMax Próba ustawienia wartości value większej niż zwraca błąd. Zakres 0-1 Hold Realizacja funkcji rozjaśniania / ściemniania Zmienia wartość wyjścia z 0 na 1 lub z 1 na 0. Pierwszy parametr to czas zmiany: 0 włącza wyjście na stałe; num włącza wyjście na czas, określony parametrem Switch (w milisekundach). Drugi parametr jest opcjonalny i jest to rampa (czas narastania wartości). Jeśli nie zostanie podany, to stosowana jest domyślna rampa. Ustawia wartość wyjścia na 1. Pierwszy parametr to czas SwitchOn przełączenia (na ile ma się przełączyć), drugi parametr jest opcjonalny i jest to rampa (czas narastania wartości) Ustawia wartość wyjścia na 0. Pierwszy parametr to czas SwitchOff przełączenia (na ile ma się przełączyć), drugi parametr jest opcjonalny i jest to rampa (czas narastania wartości) zdarzenia OnChange OnLower OnRaise OnOutRange OnSwitchOn OnSwitchOff Zdarzenie wywołane zmianą stanu wyjścia Wywoływane, jeśli ustawiona wartość jest niższa od obecnej Wywoływane, jeśli ustawiona wartość jest wyższa od obecnej Wywoływane w momencie ustawienia wartości większej od wartości maksymalnej lub mniejszej od minimalnej Wywoływane w momencie zmiany wartości wyjścia z 0 na większą od 0 Wywoływane w momencie ustawienia 0 na wyjściu

52 DIMMER Z-Wave Bezprzewodowy uniwersalny moduł ściemniacza do montażu podtynkowego Właściwości wejść cechy Value Zwraca stan wejścia jako 0 lub 1 Inertion HoldDelay HoldInterval Inercja wejścia (w ms) Czas w milisekundach, po jakim po wciśnięciu i przytrzymaniu przycisku wyzwalane jest zdarzenie OnHold Odstęp cykliczny w milisekundach, po jakim podczas trzymania przycisku wyzwalane jest zdarzenie OnHold Metody SetInertion SetHoldDelay SetHoldInterval Minimalny odstęp w milisekundach, jaki musi minąć między naciśnięciami przycisku, by było ono zinterpretowane jako nowe naciśnięcie Ustawia wartość HoldDelay Ustawia wartość HoldInterval zdarzenia OnChange OnSwitchOn OnSwitchOff OnShortPress OnLongPress OnHold OnCLick Wywoływane jeśli nastąpi zmiana stanu wejścia (niezależnie od wartości) Wywoływane w momencie ustawienia stanu wysokiego na wejściu Wywoływane w momencie ustawienia stanu niskiego na wejściu Wywoływane po naciśnięciu przycisku na okres 500ms-2000ms Wywoływane po naciśnięciu przycisku na okres dwóch sekund Wywoływane pierwszy raz po upłynięciu czasu HoldDelay a następnie cyklicznie co wartość HoldInterval Wywoływane po naciśnięciu przycisku na czas poniżej 500ms

53 DIMMER Z-Wave Bezprzewodowy uniwersalny moduł ściemniacza do montażu podtynkowego Dane techniczne zasilanie AC [V] 230 średni pobór prądu [ma] 2 max pobór prądu [ma] 3 częstotliwość (dla Z-Wave) [MHz] 868 waga [g] 37 wymiary (wys/szer/gł) [mm] 19/45/36 max przekrój drutu przyłącza [mm 2 ] 1.5 zakres temperatur pracy [ C] O do +40 schemat podłączenia DIMMER 1 channel out, 2 channel in DIMMER 1 channel out, 2 channel in IN 2 IN 1 COM out N L LUB IN 2 IN 1 COM out N L L ~230V N

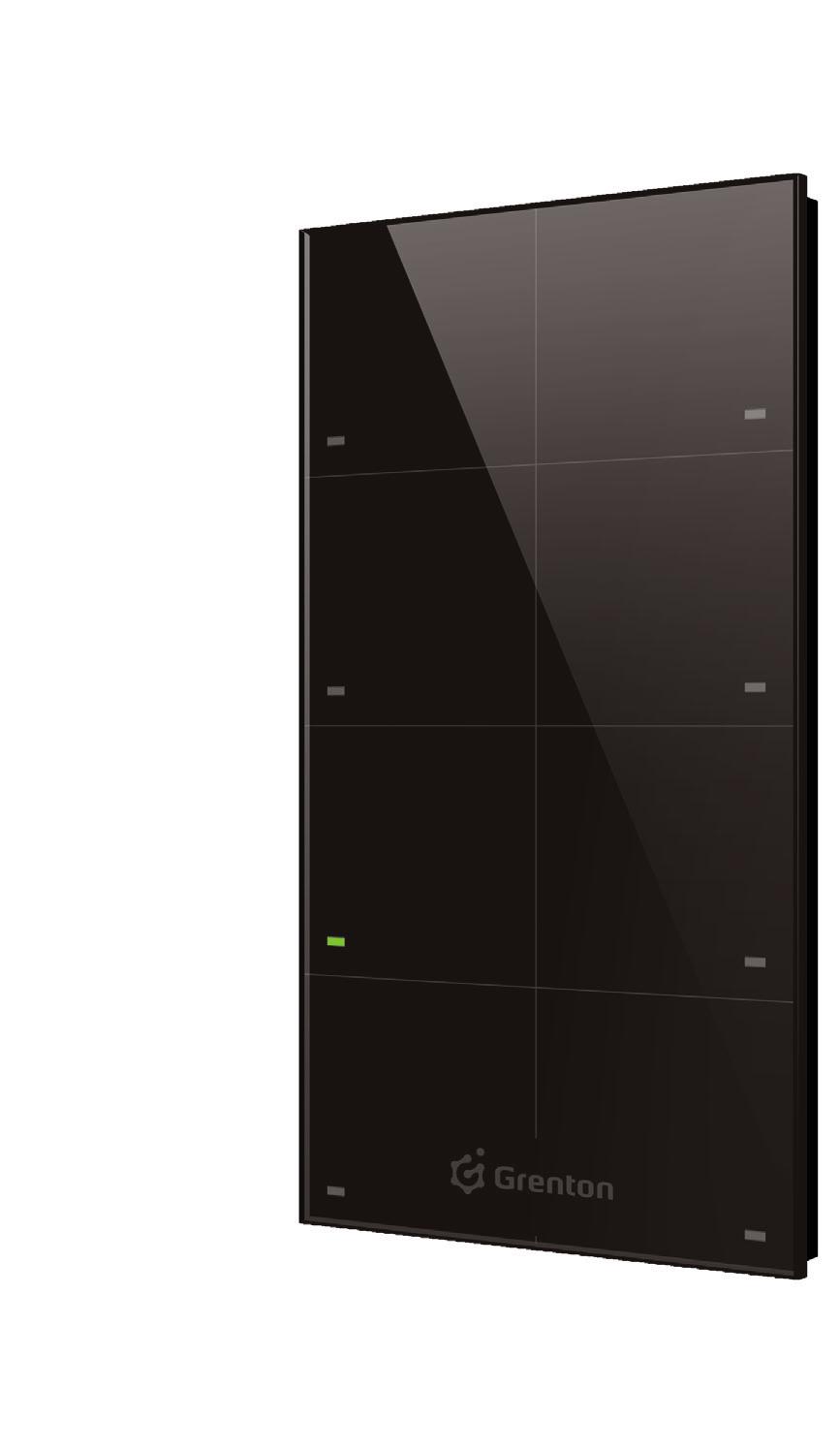

54 TOUCHPANEL TF-bus Panel dotykowy Panel dotykowy. Zastępuje tradycyjne włączniki oświetleniowe. Właściwości 2 wersje: 4 przyciskowy, 8 przyciskowy każdy przycisk może realizować do 4 niezależnych funkcji posiada wbudowany czujnik temperatury każdy klawisz może zasygnalizować poprawność zadziałania lub błędy: funkcja Show OK i Show ERROR dostępny w różnych kolorach

55 TOUCHPANEL TF-bus Panel dotykowy Właściwości przycisków cechy Value Zwraca stan wejścia jako 0 lub 1 Mode HoldDelay HoldInterval Metody Zwraca ustawiony tryb działania przycisku (0 monostabilny, 1 bistabilny, 2 zablokowany). W trybie zablokowanym dioda świeci na czerwono światłem ciągłym Czas w milisekundach, po jakim po wciśnięciu i przytrzymaniu przycisku wyzwalane jest zdarzenie OnHold Odstęp cykliczny w milisekundach, po jakim podczas trzymania przycisku wyzwalane jest zdarzenie OnHold SetMode SetHoldDelay SetHoldInterval ShowError ShowOk LedSwitchOn LedSwitchOff Ustawia tryb działania przycisku (0 -monostabilny, 1 bistabilny, 2 zablokowany). W trybie zablokowanym dioda świeci na czerwono światłem ciągłym Ustawia wartość HoldDelay Ustawia wartość HoldInterval Powoduje miganie czerwonej diody na przycisku przez dwie sekundy (częstotliwość 500ms). Zielona dioda przycisku pozostaje zgaszona Powoduje miganie zielonej diody na przycisku przez dwie sekundy (częstotliwość 500ms). Czerwona dioda przycisku pozostaje zgaszona Załącza zieloną diodę na przycisku Wyłącza zieloną diodę na przycisku zdarzenia OnChange OnSwitchOn OnSwitchOff OnShortPress OnLongPress OnHold OnCLick Wywoływane jeśli nastąpi zmiana stanu wejścia (niezależnie od wartości) Wywoływane w momencie ustawienia stanu wysokiego na wejściu Wywoływane w momencie ustawienia stanu niskiego na wejściu Wywoływane po naciśnięciu przycisku na okres 500ms-2000ms Wywoływane po naciśnięciu przycisku na okres dwóch sekund Wywoływane pierwszy raz po upłynięciu czasu HoldDelay a następnie cyklicznie co wartość HoldInterval Wywoływane po naciśnięciu przycisku na czas poniżej 500ms

56 TOUCHPANEL TF-bus Panel dotykowy Właściwości czujników cechy Value Threshold Sensitivity MinValue Wartość wejścia: dla cz. temperatury od 0.0 do ( C), dla cz. światła Wielkość histerezy (dokładność 0.1 C lub 0.1%), określająca czułość przy której następuje wygenerowanie zdarzeń: OnChange, OnLower, OnRaise Czas (w ms) dla którego próbkowane wartości są uśredniane Minimalna wartość cechy Value której przekroczenie wywołuje wystąpienie zdarzenia OnOutOfRange Metody SetThreshold SetSensitivity SetMinValue SetMaxValue Zmienia wielkość histerezy Zmienia wartość czułości Ustawia minimalną wartość cechy Value Ustawia maxymalną wartość cechy Value zdarzenia OnChange OnRaise OnLower OnOutOfRange Zdarzenie od zmiany stanu wejścia Zdarzenie od przekroczenia górnego progu histerezy Zdarzenie od przekroczenia dolnego progu histerezy Zdarzenie od przekroczenia dozwolonego zakresu

57 TOUCHPANEL TF-bus Panel dotykowy Dane techniczne zasilanie DC [V] 5 średni pobór prądu [ma] 36,3 max pobór prądu [ma] 36,3 waga [g] 200 wymiary (wys/szer/gł) [mm] 160/80/18 zakres temperatur pracy [ C] O do +40 schemat podłączenia klik! Magistrala

58 ROLLER SHUTTER DIN MODUŁ STEROWNIKA DO ROLET DO MONTAŻU NA SZYNIE DIN Moduł sterownika do rolet na szynę DIN. Pozwala na sterowanie dowolnym napędem żaluzjowym. Właściwości wyposażony w dwa styki sterujące (góra/dół, lewo/prawo) przeznaczony do montażu w rozdzielni elektrycznej umożliwia sterowanie napędem o maksymalnej mocy 3,6 kw

59 ROLLER SHUTTER DIN MODUŁ STEROWNIKA DO ROLET DO MONTAŻU NA SZYNIE DIN parametry konfiguracyjne cechy M1 M2 Stan przekaźnika M1 (jazda w górę) Stan przekaźnika M2 (jazda w dół) Metody Up Down Start Stop Hold HoldUp HoldDown Roleta do góry, lub STOP jeśli w ruchu Roleta w dół, lub STOP jeśli w ruchu Roleta w górę jeśli poprzednio ruch w dół, lub roleta w dół jeśli poprzednio ruch w górę STOP jeśli w ruchu Hold z odwracaniem kierunku Hold zawsze w górę Hold zawsze w dół zdarzenia OnChange OnUp OnDown OnStart OnStop Zdarzenie od zmiany stanu któregokolwiek z wyjść Wywoływane przy zmianie ze stanu zatrzymania do stanu Up Wywoływane przy zmianie ze stanu zatrzymania do stanu Down Wywoływane przy wywołaniu metody Start Wywoływane przy wywołaniu metody Stop

60 ROLLER SHUTTER DIN MODUŁ STEROWNIKA DO ROLET DO MONTAŻU NA SZYNIE DIN Dane techniczne zasilanie DC [V] 5 średni pobór prądu [ma] 4,18 max pobór prądu [ma] 112 waga [g] 82 wymiary (wys/szer/gł) [mm] 58/36/90 max przekrój drutu przyłącza [mm 2 ] 1.5 rozmiar [DIN] 2 zakres temperatur pracy [ C] 0 do +40 maksymalne obciążenie 3600 W na kanał schemat podłączenia L ~230V N M M1 M2 ROLLER SCHUTTER 1 channel Magistrala Magistrala

61 ROLLER SHUTTER TF-bus MODUŁ STEROWNIKA DO ROLET DO MONTAŻU PODTYNKOWEGO Moduł sterownika do rolet - podtynkowy. Pozwala na sterowanie dowolnym napędem żaluzjowym. Właściwości wyposażony w dwa styki sterujące (góra/dół, lewo/prawo) niewielkie wymiary mieści się w puszce P60 pod osprzętem umożliwia podpięcie napędu o maksymalnej mocy 2,3 kw

62 ROLLER SHUTTER TF-bus MODUŁ STEROWNIKA DO ROLET DO MONTAŻU PODTYNKOWEGO parametry konfiguracyjne cechy M1 M2 Stan przekaźnika M1 (jazda w górę) Stan przekaźnika M2 (jazda w dół) Metody Up Down Start Stop Hold HoldUp HoldDown Roleta do góry, lub STOP jeśli w ruchu Roleta w dół, lub STOP jeśli w ruchu Roleta w górę jeśli poprzednio ruch w dół, lub roleta w dół jeśli poprzednio ruch w górę STOP jeśli w ruchu Hold z odwracaniem kierunku Hold zawsze w górę Hold zawsze w dół zdarzenia OnChange OnUp OnDown OnStart OnStop Zdarzenie od zmiany stanu któregokolwiek z wyjść Wywoływane przy zmianie ze stanu zatrzymania do stanu Up Wywoływane przy zmianie ze stanu zatrzymania do stanu Down Wywoływane przy wywołaniu metody Start Wywoływane przy wywołaniu metody Stop

63 M ROLLER SHUTTER TF-bus MODUŁ STEROWNIKA DO ROLET DO MONTAŻU PODTYNKOWEGO Dane techniczne zasilanie DC [V] 5 średni pobór prądu [ma] 4,18 max pobór prądu [ma] 112 waga [g] 46 wymiary (wys/szer/gł) [mm] 52/57/21 max przekrój drutu przyłącza [mm 2 ] 1.5 rozmiar [DIN] 2 zakres temperatur pracy [ C] 0 do +40 maksymalne obciążenie 2300 W na kanał schemat podłączenia Magistrala Magistrala ROLLER SHUTTER 1 channel in M 2 M 1 L ~230V N

64 ANALOG IN/OUT 0-10V MODUŁ WEJŚĆ/WYJŚĆ ANALOGOWYCH DO MONTAŻU NA SZYNIE DIN Moduł wejść/wyjść analogowych do montażu na szynie DIN. Rozszerza możliwości systemu o obsługę popularnych standardów komunikacyjnych stosowanych w automatyce: 0-10V oraz 1-wire. Właściwości posiada 4 wejścia oraz 4 wyjścia 0-10V w pełni konfigurowalny użytkownik może ustawić: czułość wejść, zakres obsługiwanych wartości, skalar wartości oraz inercje dla wejścia umożliwia podpięcie dowolnego czujnika pracującego w standardzie 1-wire umożliwia podpięcie do systemu dowolnego czujnika oraz dowolnego odbiornika pracującego w standardzie 0-10V

65 ANALOG IN/OUT 0-10V MODUŁ WEJŚĆ/WYJŚĆ ANALOGOWYCH DO MONTAŻU NA SZYNIE DIN PARAMETRY KONFIGURACYJNE WyJŚĆ 0-10V cechy Value Aktualna wartość wyjścia ( ) ScaledValue Scale Ramp MinValue MaxValue Aktualna wartość wyjścia przemnożona przez skalar Skalar wartości wyjścia Czas narastania wartości wyjścia (ms) Minimalna wartość, jaką może przyjąć Value. Próba ustawienia wartości mniejszej zwraca błąd. Zakres Maksymalna wartość, jaką może przyjąć Value. Próba ustawienia wartości większej zwraca błąd. Zakres Metody SetValue SetScaledValue SetScale SetRamp SetMin SetMax Hold Switch SwitchOn SwitchOff Ustawia wartość wyjścia ( V) Ustawia wartość wyjścia z uwzględnieniem skalara Ustawia wartość skalara Ustawia czas narastania wartości wyjścia Ustawia wartość MinValue Ustawia wartość MaxValue Zmniejsza lub zwiększa wartość wyjścia z użyciem rampy podanej w parametrze. Jeśli parametr rampy nie zostanie podany, używa rampy domyślnej Przełącza stan wyjścia na przeciwny. Jeśli czas>0 to po określonym czasie wracamy do stanu poprzedniego. Drugi parametr (rampa) jest opcjonalny Ustawia wartość wyjścia na 10.0 (MaxValue). Pierwszy parametr to czas przełączenia (na ile ma się przełączyć). Drugi parametr (rampa) jest opcjonalny Ustawia wartość wyjścia na 0 (MinValue). Pierwszy parametr to czas przełączenia (na ile ma się przełączyć). Drugi parametr (rampa) jest opcjonalny zdarzenia OnChangeValue OnLowerValue OnRaiseValue OnOutOfRange OnSwitchOn OnSwitchOff Zdarzenie od zmiany wartości wyjścia (gdy wywołamy SetValue) Zdarzenie wywoływane, gdy ustawiana wartość jest niższa od poprzedniej Zdarzenie wywoływane, gdy ustawiana wartość jest wyższa od poprzedniej Zdarzenie wywoływane przy próbie przekroczenia dozwolonego zakresu (MinValue.. MaxValue). (Ustawiana wartość jest przycinana do tego zakresu) Zdarzenie wywoływane w momencie ustawienia 10.0 (MaxValue) na wyjściu Zdarzenie wywoływane w momencie ustawienia 0 (MinValue) na wyjściu PARAMETRY KONFIGURACYJNE WeJŚĆ 0-10V cechy Value Value% Scale Aktualna wartość wejścia z uwzględnieniem skalara Aktualna wartość wejścia w procentach maksymalnej wartości (cecha MaxValue) Skalar wejścia - parametr, przez który mnożona jest wartość wejścia podczas odczytu
