I N S T R U KC J A U Z Y T KO WA N I A

Transkrypt

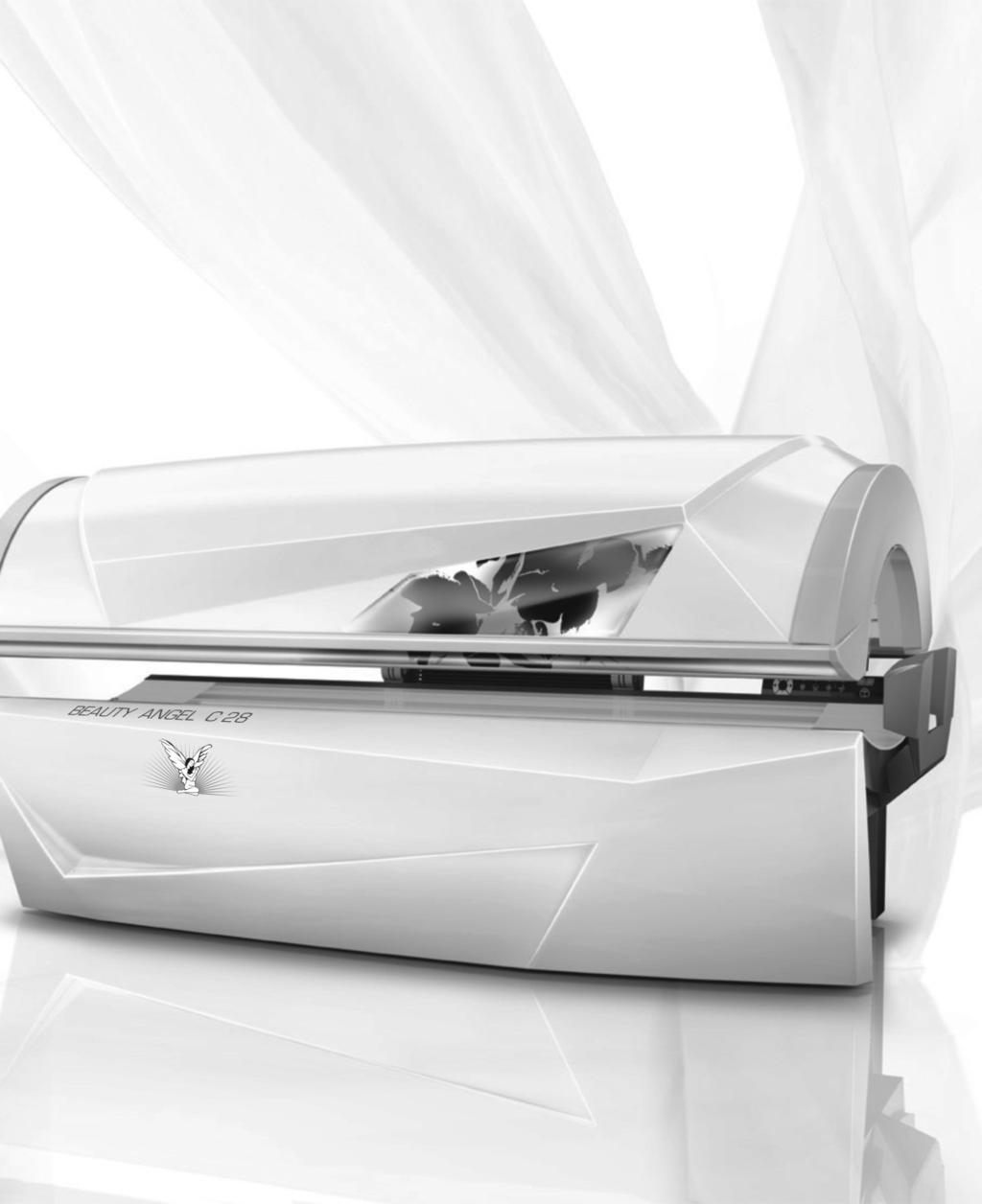

1 BEAUTY ANGEL C 28 I N S T R U KC J A U Z Y T KO WA N I A BEAUTY ANGEL C 28 J K- I N T E R N AT I O N A L G M B H Koehlershohner Strasse Windhagen/GERMANY Phone: +49 (0) 2224/818-0 Fax: +49 (0) 2224/ Internet: info@ergoline.de

2

3 Instrukcja użytkowania T łumaczenie oryginalnej instrukcji użytkowania BEAUTY ANGEL C / pl /

4 Metryczka Metryczka Producent: Dział obsługi klienta / Serwis techniczny (zamówienie części zamiennych do elementów urządzenia): Zamówienie części zamiennych do materiałów eksploatacyjnych: JK-Products GmbH Rottbitzer Straße Bad Honnef (Rottbitze) GERMANY Tel.: +49 (0) / Faks: +49 (0) / JK-International GmbH, Division JK-Global Service Rottbitzer Straße Bad Honnef (Rottbitze) GERMANY Tel.: +49 (0) / Faks: +49 (0) / service@jk-globalservice.de JK-International GmbH, Division JK-Licht Köhlershohner Straße Windhagen GERMANY Tel.: +49 (0) / Faks: +49 (0) / info@jk-licht.de NIEBEZPIECZEŃSTWO! Nieprzestrzeganie niniejszej instrukcji użytkowania: może spowodować ciężkie obrażenia ciała i śmierć, może spowodować uszkodzenie urządzenia i zagrożenie dla środowiska. Przed uruchomieniem urządzenia należy starannie przeczytać instrukcję użytkowania. Należy przestrzegać koniecznych dla bezpiecznej eksploatacji urządzenia wskazówek i zasad postępowania. Instrukcja użytkowania i dodatkowe informacje producenta muszą być przechowywane w miejscu pracy i przekazane do dyspozycji personelu. Prawa autorskie / Copyright Prawa autorskie pozostają własnością JK-Holding GmbH. Treść niniejszej dokumentacji nie może być powielana lub rozpowszechniana w całości bądź w części, ani też wykorzystywana w celach konkurencyjnych w sposób nieuprawniony, nie może również być przekazywana do wiadomości innym osobom. Zastrzega się możliwość zmian technicznych w stosunku do opisów i danych niniejszej instrukcji obsługi! 2/50

5 Spis treści Spis treści 1 Informacje ogólne Definicje Objaśnienie symboli Informacje dla użytkownika Użytkowanie zgodne z przeznaczeniem Przewidywalne błędne użytkowanie Obowiązki użytkownika Kwalifikacje personelu Zakres dostawy Transport, montaż i ustawienie Montaż Technologia powietrza Miejsce ustawienia Uruchomienie Obsługa i konserwacja Wyłączenie z eksploatacji Składowanie Utylizacja Postanowienia odnośnie ochrony środowiska naturalnego utylizacja lamp i baterii Opakowanie Utylizacja zużytych urządzeń Dyrektywy Eksport Muzyka w formacie MP3 (opcjonalnie) Tabliczki informacyjne na urządzeniu Zmiany techniczne Gwarancja producenta Wyłączenia gwarancji i odpowiedzialności Opis Zakres dostawy Wyposażenie opcjonalne Wyposażenie Opis urządzenia Akcesoria (opcjonalnie) Opis działania Opis programów kuracji / Instrukcja użytkowania 3/50

6 Spis treści 4 Obsługa Wskazówki bezpieczeństwa dla użytkownika Opis typów skóry Czasy użycia Przegląd obsługi Nawigacja Funkcje Uruchomienie Podłączanie odtwarzacza MP Czyszczenie i konserwacja Wskazówki bezpieczeństwa dotyczące czyszczenia i konserwacji Zakłócenia Czyszczenie Czyszczenie powierzchni Lampy Plan czyszczenia Konserwacja Szyba dolna ze szkła akrylowego Plan konserwacji Demontaż w celu konserwacji i czyszczenia Zestaw serwisowy Demontaż szyby dolnej Demontaż szyby części górnej Zdejmowanie przesłony czołowej Wskazówki do wymiany lamp Lampy Collagen Zapłonnik Czyszczenie lub wymiana lampy w dolnej części Czyszczenie lub wymiana lampy w górnej części Czyszczenie filtra w części dolnej Dane techniczne Moc, moce przyłączowe i poziom szumów Rozmiary Uzbrojenie lamp BEAUTY ANGEL C Części zamienne i akcesoria Załącznik Sterowanie czasowe JK Tabliczki i naklejki umieszczone na urządzeniu Indeks /50

7 Informacje ogólne 1 Informacje ogólne 1.1 Definicje Użytkownik Osoba, która prowadzi działalność gospodarczą, obejmującą oddawanie urządzeń Collagen do dyspozycji klientów. Użytkownik jest odpowiedzialny za prawidłową eksploatację urządzenia i dotrzymywanie terminów konserwacji. Klient Osoba, która korzysta z urządzenia Collagen na powierzchni do działalności gospodarczej. Personel Osoby, które są odpowiedzialne za eksploatację, czyszczenie i ogólne prace konserwacyjne oraz przekazanie klientowi informacji dotyczących obsługi urządzenia. Wykwalifikowany elektryk Osoba o właściwym wykształceniu zawodowym, wiedzy i doświadczeniu, która potrafi rozpoznawać i unikać zagrożeń związanych z elektrycznością. Autoryzowany wyszkolony personel wykwalifikowany Wykwalifikowany personel innej firmy, który został przeszkolony i uprawniony przez producenta do wykonywania prac montażowych i konserwacyjnych, dotyczących określonych rodzajów urządzeń. 12/ Instrukcja użytkowania 5/50

8 Informacje ogólne 1.2 Objaśnienie symboli W niniejszej instrukcji obsługi zastosowane zostały następujące rodzaje wskazówek bezpieczeństwa: NIEBEZPIECZEŃSTWO! Rodzaj i źródło zagrożeń Ta wskazówka bezpieczeństwa oznacza, że istnieje bezpośrednie zagrożenie dla zdrowia i życia. NIEBEZPIECZEŃSTWO! Rodzaj i źródło zagrożeń Ta wskazówka bezpieczeństwa ostrzega przed zagrożeniami dla zdrowia i życia, spowodowanymi przez elektryczność. UWAGA! Rodzaj i źródło zagrożeń Ta wskazówka bezpieczeństwa ostrzega przed uszkodzeniem urządzenia, szkodami materialnymi i środowiskowymi. WSKAZÓWKA: Symbol ten nie oznacza wskazówki bezpieczeństwa, lecz informację dla lepszego zrozumienia opisywanych procesów. 6/50

9 Informacje dla użytkownika 2 Informacje dla użytkownika 2.1 Użytkowanie zgodne z przeznaczeniem To urządzenie służy do kosmetycznej stymulacji skóry za pomocą czerwonego światła (stymulacja fotobiologiczna). Bliższe informacje znajdują się na stronach 18 i 19. Urządzenie jest przeznaczone wyłącznie do użytku komercyjnego, nie do domowego. Niektóre osoby nie mogą korzystać z urządzenia, patrz strona 20. Urządzenie nie może być samodzielnie używane przez osoby, u których występują ograniczenia fizyczne, sensoryczne lub umysłowe, dotyczy to również braku doświadczenia i/lub wiedzy. Osoba odpowiedzialna za bezpieczeństwo musi zapewnić, poprzez nadzór lub instruktaż, przepisowe i bezpiecznie użytkowanie urządzenia. W razie jakichkolwiek wątpliwości należy zakazać używania urządzenia przez te osoby! Urządzenie może być używane wyłącznie z podanymi lub równowartymi lampami. Wymienione w instrukcji obsługi czasy użytkowania dotyczą wyłącznie urządzeń z przewidzianymi instrukcją lampami. Każde inne stosowanie urządzenia uważa się za niezgodne z przeznaczeniem. Za wynikające z tego szkody producent nie ponosi odpowiedzialności. Związane z tym ryzyko ponosi wyłącznie użytkownik. Użytkowanie zgodne z przeznaczeniem obejmuje także przestrzeganie podanych przez producenta instrukcji oraz warunków użytkowania i konserwacji. Urządzenie może być obsługiwane, konserwowane i naprawiane wyłącznie przez osoby fachowe, które zostały poinformowane o możliwych zagrożeniach. 2.2 Przewidywalne błędne użytkowanie Następujące użytkowanie urządzenia jest surowo zabronione: Jednocześnie z urządzenia nie może korzystać kilka osób. W przeciwnym razie może pęknąć szyba do leżenia i spowodować obrażenia. Osoby o wadze powyżej 135 kg nie mogą korzystać z urządzenia. W przeciwnym razie może pęknąć szyba do leżenia i spowodować obrażenia. Przedłużenie podanych czasów użytkowania nie może prowadzić do przeciążenia skóry przez wypromieniowywane światło. Pomimo tego po 15, 20-minutowej terapii zalecamy przerwę wynoszącą 48 godzin. Podczas korzystania z urządzenia w kabinie nie mogą przebywać osoby trzecie, zwłaszcza dzieci. 12/ Instrukcja użytkowania 7/50

10 Informacje dla użytkownika 2.3 Obowiązki użytkownika Użytkownik ponosi pełną odpowiedzialność za przygotowanie zrozumiałych instrukcji obsługi, czyszczenia i konserwacji oraz zagwarantowanie prawidłowej i zgodnej z przeznaczeniem eksploatacji urządzenia, poprzez odpowiednie szkolenie i instruktaż personelu. Sporządzane przez użytkownika instrukcje obsługi powinny umożliwiać bezpieczną eksploatację i obsługę urządzenia z uwzględnieniem krajowych przepisów BHP oraz przepisów ochrony środowiska, przy uwzględnieniu charakterystyki i warunków panujących w zakładzie użytkownika. W krajach UE obowiązuje Dyrektywa UE 89/391/EWG (w Niemczech przepisy bezpieczeństwa pracy (BetrSichV)). 2.4 Kwalifikacje personelu Użytkownik jest zobowiązany do przeszkolenia swojego personelu i poinstruowania go o istniejących przepisach prawnych oraz przepisach dotyczących zapobiegania nieszczęśliwym wypadkom. Należy upewnić się, że niniejsza instrukcja użytkowania została właściwie zrozumiana i jest przestrzegana przez personel. Dotyczy to w szczególności: informacji zawartych w rozdziałach 'Użytkowanie zgodne z przeznaczeniem' i 'Przewidywalne błędne użytkowanie', wskazówek bezpieczeństwa w rozdziale Obsługa, wskazówek dotyczących obsługi, wskazówek dotyczących czyszczenia i konserwacji. Instrukcja użytkowania i dodatkowe informacje producenta muszą być przechowywane w miejscu pracy i przekazane do dyspozycji personelu. Należy regularnie kontrolować stan wiadomości dotyczących bezpieczeństwa i zagrożeń w ramach codziennych czynności wykonywanych przez personel w odniesieniu do przestrzegania sporządzonych przez użytkownika zaleceń eksploatacyjnych. Należy zadbać o przestrzeganie terminów czyszczenia, w szczególności po każdym użyciu. Należy zadbać o to, aby personel udzielał prawidłowych porad wszystkim klientom, szczególnie w zakresie czasów użycia, możliwego ryzyka i obsługi urządzenia. 2.5 Zakres dostawy Informacje dotyczące zakresu dostawy znajdują się w rozdziale Opis na stronie Transport, montaż i ustawienie Urządzenie zostanie dostarczone przez specjalistyczną firmę i zamontowane oraz ustawione przez własny personel serwisowy producenta lub pracowników autoryzowanego punktu serwisowego. 8/50

11 Informacje dla użytkownika Użytkownik ponosi odpowiedzialność za przestrzeganie w miejscu eksploatacji założeń dotyczących instalacji powietrza i prądu elektrycznego, patrz strona Montaż NIEBEZPIECZEŃSTWO! Niebezpieczeństwo dla osób porażeniem elektrycznym i poparzeniem! Montaż i podłączenie elektryczne muszą odpowiadać przepisom krajowym. Instalacja elektryczna musi być wyposażona w łatwo dostępny wyłącznik wszystkich biegunów (główny wyłącznik) zgodny z kategorią przepięcia III. Oznacza to, że każdy biegun musi wykazywać szerokość otwarcia styków zgodnie z warunkami kategorii przepięcia III dla pełnego odłączenia. Podłączenie następuje przez połączenie wtykowe - należy użyć systemu wtykowego zgodnego z normą EN Montaż, ustawienie, rozbudowa i naprawa urządzenia może być przeprowadzana tylko przez odpowiednio wykształcony i przeszkolony personel fachowy. Informacje dotyczące demontażu i montażu urządzenia znajdują się w osobnej instrukcji montażu. Instrukcja montażu przeznaczona jest wyłącznie dla personelu serwisowego producenta, ewentualnie dla wykwalifikowanego personelu punktu serwisowego autoryzowanego przez producenta Technologia powietrza UWAGA! Niebezpieczeństwo przegrzania w wyniku zakłócenia w przepływie powietrza! Możliwe zakłócenia eksploatacji. Nie można zmieniać, blokować albo zastawiać doprowadzania i odprowadzania powietrza do/od urządzenia, nie przeprowadzać żadnych samodzielnych modyfikacji urządzenia. Producent nie ponosi odpowiedzialności za szkody, które powstały w wyniku przeprowadzenia powyższych zmian. Należy przestrzegać danych dotyczących technologii powietrza. Urządzenia nie wolno ustawiać ani użytkować na palecie transportowej! 12/ Instrukcja użytkowania 9/50

12 Informacje dla użytkownika Dane dotyczące planowania powietrza wlotowego i wylotowego znajdują się w podręczniku planowania ( dostępny w języku angielskim i niemieckim). Dane te można również uzyskać w punktach sprzedaży lub w serwisie (patrz strona 2) Miejsce ustawienia Urządzenie nie może być użytkowane na wolnym powietrzu. Na wysokościach powyżej 2000 m nad poziomem morza zaleca się przeprowadzenie modyfikacji urządzenia w celu zapewnienia jego bezproblemowej eksploatacji. Przed uruchomieniem należy bezwarunkowo skontaktować się z serwisem (patrz strona 2). 2.7 Uruchomienie Pierwsze uruchomienie jest przeprowadzane przez własny personel serwisowy producenta lub przez personel autoryzowanego punktu serwisowego. Urządzenie zostaje przekazane w stanie gotowym do eksploatacji. Jeśli urządzenie nie będzie wykorzystywane przez dłuższy czas, musi zostać przed ponownym uruchomieniem sprawdzone przez nasz personel serwisowy lub przez autoryzowaną, specjalistyczną firmę. Urządzenie jest obsługiwane przez zewnętrzny układ sterowania czasowego. Sterowanie czasowe musi być tak wykonane, żeby w przypadku uszkodzenia sterowania najpóźniej po < 110 % wybranego czasu pracy nastąpiło automatyczne wyłączenie urządzenia. Czas pracy urządzenia musi być zabezpieczony przez sterowanie czasowe zgodnie z normą EN W zależności od lokalnego zakładu energetycznego urządzenia mogą przenosić do wewnętrznej sieci domowej usterki, które mogą mieć z kolei negatywny wpływ na system sterowania okrężnego (TRA) stosowany przez zakład energetyczny. Może to być przyczyną np. zakłóceń funkcji nocnego ogrzewania akumulacyjnego. Jeżeli wystąpią zakłócenia w wyniku eksploatacji urządzeń, wówczas użytkownik odpowiedzialny jest za założenie w instalacji domowej filtra niskiej częstotliwości. Proszę zwrócić się do specjalistycznego zakładu elektrycznego. Specjalistyczny zakład elektryczny jest zorientowany w warunkach technicznych podłączenia lokalnego zakładu energetycznego i może dopasować filtr małej częstotliwości do sieci energetycznej właściwego zakładu energetycznego. 2.8 Obsługa i konserwacja Bezbłędna obsługa, konserwacja i utrzymanie urządzenia są absolutnie niezbędne, aby podczas eksploatacji zdrowie i bezpieczeństwo klienta nie zostało narażone i aby funkcjonalność urządzenia gwarantowała jego bezusterkową eksploatację. 10/50

13 Informacje dla użytkownika Należy zawsze przestrzegać informacji i zaleceń zamieszczonych w niniejszej instrukcji obsługi. Należy zwrócić uwagę na to, aby przestrzegane były terminy kontroli, konserwacji i napraw. Należy zadbać, aby lampy zostały wymienione po upływie podanego okresu użytkowania. Samodzielne przebudowy i modyfikacje urządzenia lub układu sterowania są niedozwolone. W przypadku nieprzestrzegania powyższego zalecenia, wygasa pozwolenie na eksploatację! 2.9 Wyłączenie z eksploatacji Aby przejściowo lub ostatecznie wyłączyć urządzenie z eksploatacji, należy odłączyć je od zasilania elektrycznego. W przypadku ostatecznego wyłączenia z eksploatacji należy przestrzegać przepisów prawnych dotyczących utylizacji Składowanie Urządzenia należy przechowywać w miejscu suchym, chronionym przed mrozem i nagłymi zmianami temperatury. W celu ochrony przed zarysowaniem można zapakować schłodzone urządzenie w folię Utylizacja Postanowienia odnośnie ochrony środowiska naturalnego utylizacja lamp i baterii Lampy Collagen zawierają materiał świetlny oraz inne odpady zawierające rtęć. Baterie zawierają związki metali ciężkich. Wewnątrz Unii Europejskiej obowiązuje krajowa wersja dyrektywy dotyczącej utylizacji odpadów 2008/98/WE. Utylizację lamp oraz baterii należy dokumentować zgodnie z krajowymi przepisami o usuwaniu odpadów oraz odpowiednio do komunalnych regulaminów dotyczących usuwania odpadów. Lokalny punkt sprzedaży udzieli Państwu pomocy w zakresie utylizacji lamp i baterii: Proszę zgłosić ilość zużytych lamp i baterii telefonicznie albo pisemnie do właściwego punktu sprzedaży. Punkt sprzedaży poda miejsce dostarczenia lampy i zadba wspólnie z firmą utylizacyjną o odbiór lamp i ich właściwe usunięcie. Serwis ten jest odpłatny. Poza Niemcami obowiązują odpowiednie przepisy krajowe. Proszę zwrócić się do miejscowej agencji sprzedaży. 12/ Instrukcja użytkowania 11/50

14 Informacje dla użytkownika Opakowanie Opakowanie składa się w 100 % z surowców wtórnych. Niepotrzebne opakowania, które pochodzą od grupy przedsiębiorstw JK mogą być do niej odesłane. Właściwa agencja albo sprzedawca chętnie pomoże Państwu w tej kwestii Utylizacja zużytych urządzeń Urządzenie zostało wykonane z materiałów, które można powtórnie wykorzystać. Grupa przedsiębiorstw JK informuje o zawartości oraz potencjale zagrożenia stosowanych materiałów. Zgodnie z dyrektywą 2002/96/WE, wdrożoną w prawie niemieckim poprzez ustawę o urządzeniach elektrycznych i elektronicznych (ElektroG), producent jest zobowiązany do odebrania i utylizacji określonych komponentów elektrycznych i elektronicznych. Odpowiednie elementy składowe i urządzenia są oznaczone symbolem. Urządzenie jest oddawane na życzenie przez grupę przedsiębiorstw JK do przepisowej utylizacji. Serwis ten jest bezpłatny. Właściwa agencja albo sprzedawca chętnie pomoże Państwu w tej kwestii Dyrektywy Urządzenie zostało wykonane zgodnie z następującymi dyrektywami: dyrektywa UE 'Kompatybilność elektromagnetyczna' 2004/108/WE (w obecnie obowiązującej wersji). dyrektywa niskonapięciowa 2006/42/WE (w obecnie obowiązującej wersji). dyrektywa niskonapięciowa 2006/95/WE (w obecnie obowiązującej wersji) Eksport Informujemy, że urządzenia przeznaczone są wyłącznie na rynek europejski i nie mogą być eksportowane do innych krajów, takich jak np. USA albo Kanada i tam eksploatowane! W razie nieprzestrzegania tej wskazówki nie przejmujemy odpowiedzialności! Zwraca się szczególnie uwagę na fakt, że w przypadku nieprzestrzegania powyższej wskazówki, istnieje duże ryzyko poniesienia odpowiedzialności przez eksportera oraz/lub użytkownika. 12/50

15 Informacje dla użytkownika 2.14 Muzyka w formacie MP3 (opcjonalnie) Prywatne wykorzystanie odtwarzacza MP3 podczas użycia nie stanowi odtwarzania publicznego w rozumieniu praw autorskich, dlatego też właściciel studio nie ma obowiązku zgłaszania i uiszczania opłaty na rzecz właściwej instytucji odpowiedzialnej za udzielanie komercyjnych praw autorskich. W stosunku do publicznego korzystania z plików muzycznych MP3 obowiązują takie same przepisy jak w przypadku wszelkich innych źródeł muzyki. Jako właściciel/prowadzący studio mogą Państwo w swoich pomieszczeniach odtwarzać wyłącznie oryginalne płyty CD, MC, DVD itd. i/lub w 'Module muzyki MP3', w które są wyposażone urządzenia marki JK- International GmbH w przypadku, gdy nabyli Państwo prawa niezbędne do ich odtwarzania. Można je uzyskać we właściwej dla Państwa kraju instytucji odpowiedzialnej za przyznawanie komercyjnych praw autorskich (w Niemczech: GEMA/GVL). Zabezpieczone przed kopiowaniem płyty CD, MC i DVD itd., jak i tytuły zawarte na tych nośnikach dźwięku, nie mogą być konwertowane do formatu MP3 i/lub zapisywane na HDD, płytach CD, MC i DVD itp., jeśli używane jest w tym celu oprogramowanie, które omija lub odblokowuje zabezpieczenie przed kopiowaniem na tych nośnikach dźwięku lub danych. Na żądanie przedstawiciela lub innych organów kontrolnych właściwej instytucji użytkownik powinien być w każdej chwili przygotowany na przedstawienie dowodów nabycia praw do korzystania z urządzenia poprzez przedłożenie zaświadczenia. Jeśli przestrzegane są wszystkie ww. wskazówki i do pracy 'modułu muzycznego MP3' zostały nabyte niezbędne prawa, można również konwertować oryginalne płyty CD, MC, DVD itp. do formatu MP3 wymaganego przez odtwarzacz. Z każdej prawomocnie nabytej płyty CD, MC, DVD itd. można sporządzić wyłącznie jedną kopię (duplikat lub zmiana formatu na MP3). Media źródłowe (oryginalne nośniki dźwięku) muszą być przechowywane i nie mogą być jednocześnie wykorzystywane. Dalsze informacje można znaleźć w broszurze informacyjnej 'Audio-Guide', który jest przygotowany do pobrania w Internecie na stronie w języku niemieckim i angielskim. WSKAZÓWKA: Nagrane karty SD, które zostały dostarczone jako wyposażenie systemu audio JK, podlegają również obowiązkowi płatności w przypadku korzystania z nich w ramach działalności gospodarczej Tabliczki informacyjne na urządzeniu Patrz załącznik strona / Instrukcja użytkowania 13/50

16 Informacje dla użytkownika 2.16 Zmiany techniczne Urządzenie zostało skonstruowane w oparciu o aktualny stan wiedzy technicznej i obowiązujące przepisy bezpieczeństwa. Zmiany techniczne dotyczące prezentacji oraz modyfikacji danych zamieszczonych w niniejszej instrukcji obsługi, które będą dokonywane w ramach rozwoju technologicznego urządzeń są zastrzeżone. Samodzielne przeróbki i modyfikacje urządzenia lub układu sterowania są niedozwolone. W przypadku nieprzestrzegania powyższego zalecenia wygasa deklaracja zgodności WE! Należy stosować wyłącznie oryginalne części zamienne. W przypadku nieprzestrzegania powyższego zalecenia wygasa deklaracja zgodności WE! 2.17 Gwarancja producenta JK-International GmbH udziela gwarancji klientom, którzy nabyli urządzenie Collagen od partnerów handlowych JK-International z przeznaczeniem do użytku prywatnego lub w celu wykorzystania do działalności gospodarczej, dotyczącej usterek urządzenia zgodnie z poniższymi regulacjami odnośnie usterek urządzenia Collagen. Gwarancja ta nie obejmuje części zużywających się, takich jak: lampy Collagen, startery oraz szyby dolne ze szkła akrylowego. W ramach gwarancji firma JK-International GmbH zobowiązuje się do naprawy lub wymiany wadliwych elementów w odpowiednim terminie ustalonym przez JK-International GmbH. Gwarancja udzielana przez producenta obowiązuje przez 24 miesiące od daty zakupu urządzenia. Aby z niej skorzystać, klient zobowiązany jest do przedłożenia karty gwarancyjnej i rachunku zakupu w firmie JK-International GmbH producentowi lub partnerowi handlowemu JK-International GmbH, u którego został dokonany zakup produktu. Prawa klienta do przyszłych świadczeń gwarancyjnych obowiązują niezależnie od ewentualnych roszczeń klienta wynikających z umowy kupnasprzedaży i nie naruszają ich. 14/50

17 Informacje dla użytkownika 2.18 Wyłączenia gwarancji i odpowiedzialności Roszczenia z tytułu gwarancji i odpowiedzialności w odniesieniu do szkód osobowych i materialnych są wykluczone, jeśli powstały one wskutek jednej lub kilku z podanych poniżej przyczyn: niezgodne z przeznaczeniem użytkowanie urządzenia; nieprawidłowy montaż, uruchomienie, obsługa i konserwacja urządzenia; eksploatacja urządzenia przy uszkodzonych urządzeniach zabezpieczających lub nieprawidłowo zamocowanych bądź niedziałających urządzeniach zabezpieczających i ochronnych, łącznie z naklejkami ostrzegawczymi; nieprzestrzeganie wskazówek zawartych w instrukcji obsługi, dotyczących transportu, składowania, montażu, uruchamiania, eksploatacji i konserwacji; zatrudnianie personelu, który nie został przeszkolony; dokonywane na własną rękę modyfikacje urządzenia lub układu sterowania; nieprawidłowa kontrola części podlegających zużyciu; nieprawidłowo przeprowadzane naprawy; stosowanie nieoryginalnych części zamiennych; przypadki katastrof spowodowane działaniem czynników obcych i siłą wyższą. 12/ Instrukcja użytkowania 15/50

18 Opis 3 Opis 3.1 Zakres dostawy Urządzenie Collagen Lampy Collagen Zestaw serwisowy: zawiera klucz trzpieniowy sześciokątny i przyssawkę do szyby części górnej i szyby ze szkła akrylowego Przewód przyłączowy Dokumentacja techniczna (segregator zawierający instrukcję użytkowania, broszury z kodami błędów i wstępnymi ustawieniami oraz inne dokumenty) Wyposażenie opcjonalne Stereo-Sound-System lub Stereo-Sound-System PLUS Kabel MP3 3.2 Wyposażenie Rodzaj wyposażenia zależy od typu urządzenia. Niniejsza instrukcja obsługi uwzględnia wszystkie seryjne i opcjonalne elementy/funkcje, na które należy zwrócić uwagę podczas obsługi oraz/albo konserwacji. Od poszczególnych rodzajów wyposażenia mogą być zależne elementy obsługi: Widoczne są tylko te przyciski, które można obsługiwać, tzn. odpowiednia funkcja musi należeć do wyposażenia urządzenia. 16/50

19 Opis 3.3 Opis urządzenia 1. Lampy Collagen, część dolna 2. Element obsługi 3. Część dolna szyby ze szkła akrylowego 4. Regulowane dysze powietrzne chłodzenia twarzy 5. Dysze powietrza chłodzenia ciała 6. Lampy Collagen, część górna 12/ Instrukcja użytkowania 17/50

20 Opis 3.4 Akcesoria (opcjonalnie) 1. System audio (Stereo-Sound-System PLUS lub Stereo-Sound-System) 2. Złącze słuchawek (tylko w przypadku Stereo-Sound-System PLUS) 3. Złącze MP3 (tylko w przypadku Stereo-Sound-System PLUS) 3.5 Opis działania Dzięki zastosowaniu czerwonego światła (stymulacja fotobiologiczna) jest inicjowane tworzenie się kolagenu i elastyny. Wynikiem krótkiego oddziaływania jest odczuwanie bardziej napiętej i gęstszej skóry oraz bardziej żywy kolor skóry twarzy. Wynika to z nasycenia tlenem i wyższej zawartości ATP (trójfosforanu adenozyny, molekuła służąca do przenoszenia energii w trakcie metabolizmu). Podczas jego zastosowania zwiększa się poziom serotoniny, co prowadzi do lepszego samopoczucia i odprężenia. W średnim i długim okresie czasu dzięki większej wilgotności i zawartości tlenu polepsza się wygląd skóry. Redukowane są naturalne oznaki starzenia, sieć kolagenowa i elastynowa skóry jest wzmacniana i rewitalizowana. Całkowita kuracja składa się z przynajmniej 8-12 zastosowań w okresie wynoszącym około 4 tygodni. W przypadku użytkowników o bardziej zaawansowanym wieku zaleca się większą ilość zastosowań przez dłuższy okres czasu. Po przeprowadzeniu kuracji w celu podtrzymania jej skuteczności wystarczy zastosowanie urządzenia 1-2 w miesiącu. Skuteczność jest dodatkowo wspierana przez produkty do pielęgnacji skóry Anti-Aging. 18/50

21 Opis 3.6 Opis programów kuracji Program AGEsmart RENEW Program AGEsmart VITALIZE Program AGEsmart PROTECT Przeznaczony do użytkowników w starszym wieku w celu aktywnego zwalczania redukcji zmarszczek i starzenia się skóry 1. Stymuluje produkcję kolagenu i elastyny i witalizuje skórę 2. Polepsza wchłanianie i skuteczność produktów kosmetycznych 3. Zmniejsza pory i polepsza wygląd skóry 4. Sprawia, że skóra wygląda bardziej promieniująco i zdrowo 5. Zwiększa odporność na wpływy środowiska i wpływy uwarunkowane stresem 6. Odtruwa skóry i intensyfikuje odbudowę komórek 7. Podwyższa zawartość tlenu i wilgoci w skórze 8. Zmniejsza plamy pigmentowe i starcze 9. Redukuje opuchnięcia i ciemne kręgi w obszarze oczu 10. Znaczne zmniejszenie zmarszczek na twarzy i dekolcie 11. Wypełnia tkankę łączną kolagenem i elastyną przyczynia się do uzyskania bardziej napiętej skóry na całym ciele 12. Efektywne i długotrwałe zwalczanie starzenia się skóry Dla użytkowników średniego wieku, którzy odświeżają skórę i przeciwdziałają pierwszym oznakom starzenia Idealny dla młodszych użytkowników od 18 lat, powoduje zmianę wyglądu skóry na bardziej delikatny i przyczynia się do ochrony przez wpływami uwarunkowanymi środowiskiem naturalnym Zapobiega powstawaniu linii i zmarszczek na twarzy WSKAZÓWKA: Czasy użycia znajdą Państwo na stronie / Instrukcja użytkowania 19/50

22 Obsługa 4 Obsługa 4.1 Wskazówki bezpieczeństwa dla użytkownika NIEBEZPIECZEŃSTWO! Niebezpieczeństwo uszkodzeń słuchu! Stosowanie słuchawek o dużej głośności, dousznych lub zakładanych na głowę może spowodować trwałe uszkodzenia słuchu. Nie należy ustawiać zbyt dużej głośności. WSKAZÓWKA: Przedłużenie podanych czasów użytkowania nie może prowadzić do przeciążenia skóry przez wypromieniowywane światło. Pomimo tego po minutowej terapii zalecamy przerwę wynoszącą 48 godzin. Niżej wymienione osoby nie mogą korzystać z urządzenia: kobiety w ciąży osoby poniżej 18 roku życia epileptycy osoby z chorobami, które powodują światłoczułość osoby, które zażywają leki lub środki roślinne powodujące światłoczułość (np. antybiotyki, środki antyreumatyczne, środki do zwalczania infekcji grzybiczych lub dziurawiec) W razie wątpliwości należy bezwarunkowo zasięgnąć porady lekarza! Odradzamy od stosowania światła w następujących okolicznościach: jeżeli w przeciągu ostatnich 24 godzin stosowali Państwo maseczkę tlenową, jeżeli Państwa skóra twarzy była w ciągu ostatnich 24 godzin elektronicznie napinana, gdy usuwany był martwy naskórek, jeżeli w przeciągu ostatnich 24 godzin otrzymali Państwo zastrzyk w twarz. Postępowanie przed, podczas i po kąpieli słonecznej: Podczas korzystania z urządzenia w kabinie nie mogą przebywać osoby trzecie, zwłaszcza dzieci. Przed użyciem zdjąć wszelką biżuterię (także piercing). Przed zabiegiem należy usunąć makijaż. Zastosowanie światła jest wprawdzie nieszkodliwe dla oczu, pomimo tego zaleca się w celu ochrony przed jasnym światłem noszenie ochrony oczu podczas użycia urządzenia. Stosować się do zalecanych czasów użycia. 20/50

23 Obsługa 4.2 Opis typów skóry WSKAZÓWKA: Przedłużenie podanych czasów użytkowania nie może prowadzić do przeciążenia skóry przez wypromieniowywane światło. Pomimo tego po minutowej terapii zalecamy przerwę wynoszącą 48 godzin. Przestrzegać czasów użycia. Przestrzegać wskazówek bezpieczeństwa. WSKAZÓWKA: Czasy użycia dotyczą tylko wyposażenia lampowego podanego na naklejce. Typ skóry I Typ skóry II Typ skóry III Typ skóry IV Skóra wrażliwa Skóra jasna Skóra normalna Skóra ciemna Regularne bądź częste oparzenia słoneczne Częste oparzenia słoneczne Rzadkie oparzenia słoneczne Rzadkie oparzenia słoneczne W niewielkim stopniu toleruje naturalne słońce. Toleruje ok minut naturalnego słońca. Toleruje ok minut naturalnego słońca. Toleruje ok. 40 minut naturalnego słońca. 12/ Instrukcja użytkowania 21/50

24 Obsługa Program AGEsmart zalecenia odnośnie terapii Ilość zastosować na tydzień PROTECT Light min 4.3 Czasy użycia Instensywnie min VITALIZE Light min Instensywnie min RENEW Light min Instensywnie min [Ilość] [Ilość] [Ilość] [Ilość] [Ilość] [Ilość] 1 tydzień tydzień tydzień tydzień tydzień tydzień tydzień tydzień tydzień tydzień tydzień 1 12 tydzień 1 Po zakończeniu kuracji: 1-2 x w miesiącu 1-2 x w miesiącu 1-2 x w miesiącu 22/50

25 Obsługa 4.4 Przegląd obsługi 1. Przycisk START/STOP 2. Wyświetlacz funkcje 3. Piktogram Muzyka (aktywny tylko wtedy, gdy dostępne są systemy: Stereo-Sound i Stereo-Sound PLUS) 4. Piktogram Chłodzenie ciała/chłodzenie twarzy 5. Piktogram Opalacz twarzy (nieaktywny) 6. Piktogram Urządzenie klimatyzacyjne (nieaktywne) 7. Przycisk minus 8. Przycisk Strzałka nawigacji w lewo 9. Przycisk plus 10. Przycisk Strzałka nawigacji w prawo 12/ Instrukcja użytkowania 23/50

26 Obsługa Nawigacja Obsługa urządzenia odbywa się za pomocą pierścienia nawigacyjnego. Włączyć lampy: Wcisnąć przycisk jeden raz. Włączyć lampy/przerwać zastosowanie: Przytrzymać przycisk. Wybrać funkcję urządzenia (przeskoczyć na piktogram) np. MUZYKA Wybrać podfunkcję (jeśli dostępna) Zmienić ustawienie W stanie podstawowym po uruchomieniu urządzenia świecą się diody dostępnych funkcji i pierścień nawigacyjny. Po wyborze funkcji miga odpowiedni piktogram i przez chwilę pierścień nawigacyjny. W tym czasie można dokonać zmian. 4.5 Funkcje Funkcja Kolejność przycisków Opis Informacja 1. Lampy START/STOP wyłączanie i włączanie lamp podczas użycia 3. Muzyka Wewnątrz: regulowanie głośności, stopnie 0-14 Na zewnątrz: Odtwarzacz MP3 4. Chłodzenie ciała/ Chłodzenie twarzy Regulowanie chłodzenie, stopnie 1-5 Wyłączanie chłodzenia Włączanie chłodzenia Jeśli lampy zostaną podczas użycia wyłączone podczas opalania, to czas opalania biegnie dalej. Tylko w przypadku opcjonalnego wyposażenia Stereo-Sound i Stereo-Sound PLUS. Patrz strona 25 Dysze powietrzne chłodzenia twarzy mogą być ustawiane ręcznie. 4.6 Uruchomienie Zamknąć część górną. Wcisnąć przycisk START/STOP. Podczas startu włączone są następujące funkcje: Lampy Chłodzenie ciała Stereo-Sound-System PLUS (opcjonalnie) 24/50

27 Obsługa 4.7 Podłączanie odtwarzacza MP3 NIEBEZPIECZEŃSTWO! Niebezpieczeństwo uszkodzeń słuchu! Stosowanie słuchawek o dużej głośności, dousznych lub zakładanych na głowę może spowodować trwałe uszkodzenia słuchu. Nie należy ustawiać zbyt dużej głośności. Klient może podłączyć do urządzenia kolagenowego swój własny odtwarzacz MP3, o ile urządzenie jest wyposażone w system 'Stereo-Sound PLUS'. 1. Element. nr jest udostępniany przez studio (wtyczka stereo typu jack 1,5 m/2 x 3,5 mm). 2. Podłączanie do odtwarzacza MP3: patrz dokumentacja producenta odtwarzacza MP3. Podłączanie: Kabel odtwarzacza MP3 (wtyczka stereo typu jack) włożyć do gniazdka systemu Stereo-Sound PLUS. Włożyć kabel do gniazdka odtwarzacza MP3. Wybrać tytuł utworu i rozpocząć odtwarzanie. Jeżeli muzyki nie słychać przez głośniki: Zwiększać głośność w odtwarzaczu MP3 tak długo, dopóki sygnał muzyczny nie zostanie automatycznie przełączony na urządzenie Stereo- Sound System PLUS. Ustawić głośność na urządzeniu kolagenowym. UWAGA! Możliwe jest uszkodzenie odtwarzacza MP3 wskutek wysokiej temperatury. Nie kłaść urządzenia bezpośrednio w strefie działania promieniowania. Może dojść do przerwania kabla i uszkodzenia gniazd. Przy odłączaniu odtwarzacza MP3 nie ciągnąć za kabel. 12/ Instrukcja użytkowania 25/50

28 Czyszczenie i konserwacja 5 Czyszczenie i konserwacja 5.1 Wskazówki bezpieczeństwa dotyczące czyszczenia i konserwacji NIEBEZPIECZEŃSTWO! Napięcie elektryczne w całym urządzeniu Niebezpieczeństwo dla osób porażeniem elektrycznym i poparzeniem. Przed rozpoczęciem prac należy odłączyć wszystkie przewody zasilania. Odłączone przewody należy zabezpieczyć przed omyłkowym włączeniem. Ustalić brak napięcia. Wszystkie prace i połączenia elektryczne muszą odpowiadać krajowym przepisom obowiązującym w kraju użytkownika (np. w Niemczech przepisom VDE) i muszą być przeprowadzane przez odpowiednio wykształcony, wykwalifikowany personel. Jeżeli na urządzeniach mają być przeprowadzane prace, należy je odłączyć od napięcia. Oznacza to, że wszystkie przewody napięciowe muszą zostać odłączone. Jedynie wyłączenie urządzenia nie wystarcza, ponieważ w niektórych miejscach może jeszcze występować napięcie. Dlatego podczas prac należy wyłączyć wszystkie bezpieczniki oraz jeżeli to możliwe także usunąć je. Omyłkowe ponowne włączenie zasilania może być przyczyną poważnych wypadków. Zaraz po odłączeniu wszystkie przełączniki i bezpieczniki, przy których pomocy dokonano odłączenia, muszą zostać zabezpieczone przed ponownym włączeniem. Zamknąć na kłódkę skrzynkę bezpieczników. W przypadku nie dających się wykręcać bezpieczników automatycznych można je zabezpieczyć umieszczając na dźwigni włączającej taśmę klejącą z napisem 'Nie włączać, niebezpieczeństwo' (1 + 2). Należy zawsze, natychmiast i konsekwentnie umieszczać tabliczkę zakazu z napisem: 'Przeprowadzane są prace!' 'Miejsce:...' 'Tabliczkę może usunąć tylko:...' 26/50

29 Czyszczenie i konserwacja 5.2 Zakłócenia W celu łatwego zlokalizowania przyczyny błędu, na wyświetlaczu pojawiają się kody błędów: Jeżeli pojawi się usterka, wówczas na wyświetlaczu ukazuje się migający kod błędu. W przypadku kilku usterek jednocześnie, komunikaty błędów ukazywane są na zmianę jeden po drugim. Usunięcie usterki potwierdzane jest wciśnięciem przycisku START/STOP. Jeżeli błędu nie można usunąć, należy powiadomić obsługę serwisową patrz strona 2. Szczegółowe informacje dotyczące opisu błędów i pomocy znajdują się w części 'Kody błędów' (nr zamówienia ). 5.3 Czyszczenie NIEBEZPIECZEŃSTWO! Kontakt ze skórą może powodować przenoszenie infekcji! Wszystkie przedmioty/części urządzeń, z którymi użytkownik mógł mieć kontakt podczas opalania, muszą być po każdym zabiegu zdezynfekowane. Szyba dolna Uchwyty i panel obsługi Okulary ochronne Kabel MP3 Regulowane dysze powietrza WSKAZÓWKA: Dla dokładnej dezynfekcji należy przestrzegać czasu zadziałania. Proszę przestrzegać wskazówek producenta dotyczących sposobu stosowania. 12/ Instrukcja użytkowania 27/50

30 Czyszczenie i konserwacja Czyszczenie powierzchni Powierzchnie ze szkła akrylowego UWAGA! Nie czyścić na sucho niebezpieczeństwo zarysowania! Niestosowanie się do powyższych wskazówek prowadzi do utraty prawa do świadczeń z tytułu gwarancji. W celu szybkiego i higienicznie nienagannego czyszczenia powierzchni szkła akrylowego proszę stosować specjalnie do tego celu stworzony środek czyszczący. Nie wolno stosować skoncentrowanych środków dezynfekcyjnych lub rozpuszczalników (np. lizoform, alkohol etylowy lub inne płyny zawierające alkohol). UWAGA! Nieużyteczne szyby akrylowe ze względu na zabrudzenia! Zabrudzenia na szybach jest przypalany przez gorące lampy i prowadzi w dłuższym okresie czasu do nieużyteczności szyb. Starannie usuwać odciski palców i inne zabrudzenia. Powierzchnie z tworzywa sztucznego Do czyszczenia pozostałych powierzchni z tworzywa sztucznego proszę stosować najlepiej tylko ciepłą wodę i ściereczkę skórzaną. Nigdy nie stosować agresywnych środków czyszczących zawierających olejki eteryczne. Powodują one po pewnym czasie stosowania szkody, które nie objęte są gwarancją producenta. Podczas czyszczenia należy liczyć się z lekkim zabarwieniem ściereczki skórzanej na kolor czarny, spowodowanym przez gumowe uszczelki, co z kolei uwarunkowane jest procesem technologicznym. Proszę unikać uszkodzeń powierzchni szkła akrylowego i tworzywa sztucznego. Przed rozpoczęciem czyszczenia powierzchni urządzenia należy zdjąć wszelkie obrączki, pierścionki, zegarki itd Lampy Lampy mogą być w razie potrzeby czyszczone wilgotną szmatką bez użycia środka do czyszczenia. 28/50

31 Czyszczenie i konserwacja 5.4 Plan czyszczenia Element konstrukcji Przerwa Czynność Patrz strona Po każdym użyciu W razie potrzeby 50 h 1 Uchwyt X Czyszczenie i dezynfekcja 27 3 Element obsługi X Czyszczenie i dezynfekcja 27 4 Szyba dolna X Czyszczenie i dezynfekcja 28 5 Regulowane dysze powietrza X Czyszczenie i dezynfekcja 27 Okulary ochronne X Czyszczenie i dezynfekcja 27 Kabel MP3 X Czyszczenie i dezynfekcja 27 6 Dysze powietrza X Czyszczenie Powierzchnie X Czyszczenie 28 2 Filtr X Filtr wymontować i wyczyścić 39 WSKAZÓWKA: Czyszczenie po każdym użyciu musi być potwierdzone wciśnięciem przycisku START/STOP (gdy zakończony jest czas dobiegu wentylatora urządzenia). 12/ Instrukcja użytkowania 29/50

32 Czyszczenie i konserwacja 5.5 Konserwacja Konserwacja i pielęgnowanie decydują o tym, czy urządzenie będzie spełniało stawiane przed nim wymagania. Dlatego dotrzymywanie przepisanych odstępów konserwacji jak również dokładne przeprowadzanie prac konserwacyjnych i pielęgnacyjnych jest niezbędne. Liczba godzin pracy części, które mają być konserwowane, może zostać określona w trybie wstępnego ustawienia (patrz 'Ustawienia wstępne', nr zamówienia ). Zwracamy uwagę Państwa na fakt, że w celu utrzymania prawidłowego stanu urządzenie należy co 12 miesięcy (od chwili uruchomienia) poddawać regularnej kontroli przez nasz serwis albo serwis zarejestrowanej firmy specjalistycznej! Przeprowadzone kontrole i prace konserwacyjne należy wpisać do podręcznika urządzenia, podręcznika eksploatacji i podręcznika konserwacji (nr zamówienia ) Szyba dolna ze szkła akrylowego UWAGA! Kosmetyki powodują powstawanie rys na powierzchni! Kosmetyki i środki chroniące przed promieniami słonecznymi powodują po dłuższym czasie powstawianie szkód (np. rys na powierzchni). Należy zwrócić uwagę, czy kosmetyki i środki chroniące przed promieniami słonecznymi zostały usunięte przed rozpoczęciem użycia. Szyba dolna ze szkła akrylowego staje się wskutek zużycia nieprzepuszczalna dla światła i musi być regularnie wymieniana. 5.6 Plan konserwacji UWAGA! Stosować wyłącznie oryginalne części zamienne tego samego typu! W przypadku użycia innych części, urządzenie nie będzie już spełniać wymogów deklaracji zgodności i może być dłużej użytkowane! W przypadku szkód, które jednoznacznie spowodowane zostały stosowaniem nieoryginalnych części zamiennych, wyklucza się jakąkolwiek odpowiedzialność producenta. 30/50

33 Czyszczenie i konserwacja Element konstrukcji Przerwa Czynność Patrz strona 1000 h 1500 h 1 Lampy Collagen, część dolna X Wymiana 37 3 Lampy Collagen, część górna X Wymiana 38 1 Zapłonnik, część dolna X Wymiana 37 3 Zapłonnik, część górna X Wymiana 38 2 Szyba dolna X Wymiana 30 12/ Instrukcja użytkowania 31/50

34 Czyszczenie i konserwacja 5.7 Demontaż w celu konserwacji i czyszczenia W razie potrzeby można zdemontować szybę dolną, szybę części górnej lub przesłonę czołową Zestaw serwisowy 1. Klucz trzpieniowy sześciokątny 2. Przyssawka do szyby ze szkła akrylowego i szyby części górnej 3. Osłona przed zadrapaniem w obszarze wejściowym (poduszka do odkładania szyby części górnej) Zestaw serwisowy jest umieszczony na tylnej ścianie urządzenia. Wyciągnąć zestaw serwisowy z uchwytu. Wyjąć klucz sześciokątny i przyssawkę. 32/50

35 Czyszczenie i konserwacja Przy otwieraniu szyby części górnej należy zastosować poduszkę do ochrony przed zadrapaniem Demontaż szyby dolnej Wykręcić śruby i zdjąć podkładki. Przesunąć ręcznie szybę dolną do tyłu i wyjąć z prowadnicy przedniej za pomocą przyssawki. Wyjąć szybę dolną i ostrożnie odłożyć. Montaż następuje w odwrotnej kolejności. Podczas montażu należy uważać, aby: Szyba dolna starannie osiadła w prowadnicy. Starannie usuwać odciski palców i inne zabrudzenia. 12/ Instrukcja użytkowania 33/50

36 Czyszczenie i konserwacja Demontaż szyby części górnej Poluzować śruby. Najpierw wyjąć śruby zewnętrzne, na końcu wykręcić śrubę na środku. Przesunąć ręcznie szybę części górnej do tyłu i wyjąć z prowadnicy przedniej za pomocą przyssawki. Odłożyć ostrożnie szybę na osłonę przed zadrapaniem (zestaw serwisowy). Szybę górnej części powinny zawsze zdejmować dwie osoby. Montaż następuje w odwrotnej kolejności. Podczas montażu należy uważać, aby: Stosować osłonę przed zadrapaniem. Szybę części górnej ułożyć ostrożnie w prowadnicy. Starannie usuwać odciski palców i inne zabrudzenia. 34/50

37 Czyszczenie i konserwacja Zdejmowanie przesłony czołowej Zdemontować szybę dolną: patrz strona 33. Jeśli to konieczne, odkręcić śruby od wewnątrz. Ostrożnie wyjąć górną krawędź przesłony czołowej z uchwytów zaciskowych (pociągnąć w górę). Unieść przesłonę czołową, aby podnieść ją z obu dolnych haków. Następnie zdjąć przesłonę czołową do przodu i odłożyć na bok. Montaż następuje w odwrotnej kolejności. NIEBEZPIECZEŃSTWO! Niebezpieczeństwo zmiażdżenia przy wkładaniu przesłony czołowej! Podczas dociskania przesłony czołowej mogą zostać przytrzaśnięte palce. Podczas dociskania nie wolno trzymać palców pomiędzy przesłoną czołową, a urządzeniem. 12/ Instrukcja użytkowania 35/50

38 Czyszczenie i konserwacja 5.8 Wskazówki do wymiany lamp Skuteczność działania lamp zmniejsza się z upływem czasu. W związku z tym należy bezwarunkowo należy przestrzegać podanych w planie konserwacji okresów pomiędzy wymianami lamp Lampy Collagen Uszkodzone lampy należy natychmiast wymieniać. Po zalecanym okresie użytkowania należy zawsze wymienić cały zestaw lamp. Obrócić je 90 i ostrożnie wyjąć z oprawek. Kołki wsunąć pionowo z góry w oprawkę. Lampę obrócić o 90. Napis musi być skierowany na zewnątrz (tzn. na użytkownika) Zapłonnik Uszkodzony zapłonnik należy natychmiast wymienić. Uszkodzony zapłonnik można rozpoznać po zaczernieniu końcówek lampy lub też po tym, że lampa nie może się zaświecić. Użytkowanie lampy z uszkodzonym zapłonnikiem znacznie zmniejsza jej okres trwałości. Lampa traci moc i może w określonych okolicznościach zacząć migać. Zapłonniki znajdują się albo w jednej z dwóch oprawek lampy lub są widoczne, gdy lampy zostaną zdemontowane. 36/50

39 Czyszczenie i konserwacja Obrócić o 90 i ostrożnie wyjąć z oprawek. 5.9 Czyszczenie lub wymiana lampy w dolnej części Zdemontować szybę dolną: patrz strona 33. Zdjąć osłony lamp u wezgłowia i w obszarze nóg. Wymiana lamp: patrz strona 36. Wymiana zapłonnika: patrz strona 36. Montaż następuje w odwrotnej kolejności. Podczas montażu należy uważać, aby: Podczas zakładania osłony lampy, należy wsunąć kołek w otwór. Szyba dolna starannie osiadła w prowadnicy. 12/ Instrukcja użytkowania 37/50

40 Czyszczenie i konserwacja 5.10 Czyszczenie lub wymiana lampy w górnej części Zdemontować szybę części górnej: patrz strona 34. Zdjąć osłonę lampy. Wymiana lamp: patrz strona 36. Wymiana zapłonnika: patrz strona 36. Montaż następuje w odwrotnej kolejności. Podczas montażu należy uważać, aby: Podczas zakładania osłon lamp należy uważać, aby nakładki stykały się z magnesami. Stosować osłonę przed zadrapaniem. Szybę części górnej ułożyć ostrożnie w prowadnicy. 38/50

41 Czyszczenie i konserwacja 5.11 Czyszczenie filtra w części dolnej Zdjąć przesłonę czołową: patrz strona 35. Oba zewnętrzne filtry wyciągnąć do przodu. Środkowy filtr wyjąć do góry. Filtry osuszyć lub wyczyścić na mokro Czyszczenie na sucho: odkurzaczem (w zależności od zanieczyszczenia) Czyszczenie na mokro: wodą i płynem do mycia naczyń, również w zmywarce do naczyń UWAGA! Wilgoć może prowadzić do uszkodzenia urządzenia! Przy ponownym zakładaniu wyczyszczone filtry muszą być suche. Ponownie założyć wyczyszczone i osuszone filtry. Słyszalne będzie, jak oba zewnętrzne filtry zatrzaskują się. 12/ Instrukcja użytkowania 39/50

42 Czyszczenie i konserwacja Ponownie zamocować przesłonę czołową. NIEBEZPIECZEŃSTWO! Niebezpieczeństwo zmiażdżenia przy wkładaniu przesłony czołowej! Podczas dociskania przesłony czołowej mogą zostać przytrzaśnięte palce. Podczas dociskania nie wolno trzymać palców pomiędzy przesłoną czołową, a urządzeniem. 40/50

43 Dane techniczne 6 Dane techniczne 6.1 Moc, moce przyłączowe i poziom szumów BEAUTY ANGEL C 28 Znamionowy pobór mocy bez klimatyzatora: Częstotliwość znamionowa: 3300 W 50 Hz Napięcie znamionowe: V 1N~ Zabezpieczenie znamionowe: 1 x 16 A (inercyjny) Przewód przyłączowy: Wtyczka z zestykiem ochronnym (typ F) 1) Poziom szumów w odległości 1 m od urządzenia: Poziom hałasu w urządzeniu: Obciążenie szyby dolnej: Ciężar: 62,4 db(a) <81 db(a) maks. 135 kg 310 kg 1) W zakres dostawy wchodzi przewód zasilania sieciowego z wtyczką z zestykiem ochronnym (typ F). Dla następujących krajów wymagane będą adaptery / przejściówki typu F na typ E: Polska: 2 zestyki okrągłe i gniazdo do uziemienia, zestyk uziemiający wystający z gniazdka wtykowego jako zestyk okrągły (typ E) 12/ Instrukcja użytkowania 41/50

44 Dane techniczne 6.2 Rozmiary B = B1 = H = H1 = L = L = L1 = BK = TK = 1100 mm 710 mm 1100 mm 1470 mm 2150 mm (bez Sound-System) 2250 mm (z Sound-System) 2150 mm 2400 mm 2100 mm 42/50

45 Dane techniczne 6.3 Uzbrojenie lamp UWAGA! Deklaracja zgodności dotyczy podanych lamp. W przypadku zastosowania innych lamp pozwolenie na użytkowanie urządzenia wygasa BEAUTY ANGEL C 28 Uzbrojenie lamp Liczba Oznaczenie Długość Moc Układ sterowania Nr zamówienia a) b) Lampy niskociśnieniowe BEAUTY ANGEL BEAUTY LIGHT 100 W C2 Zapłonnik S12 ( W) Lampy niskociśnieniowe BEAUTY ANGEL BEAUTY LIGHT 120 W C2 Zapłonnik S12 ( W) 1,80 m 100 W 100 W ,00 m 120 W 100 W Części zamienne i akcesoria Liczba Bezeichnung Nr zamówienia 1 1 Szyba dolna Filtr / Instrukcja użytkowania 43/50

46 Załącznik 7 Załącznik 7.1 Sterowanie czasowe JK Dla urządzeń serii BEAUTY ANGEL C 28 mogą zostać zastosowane następujące automaty wrzutowe/ systemy sterowania czasowego. MCS III plus nr zamówienia: / 0 MCS IV plus nr zamówienia: / 1 MCS VI plus nr zamówienia: / 1 Studiopilot nr zamówienia: / 1 44/50

47 Załącznik 7.2 Tabliczki i naklejki umieszczone na urządzeniu Na urządzeniu zamocowane są tabliczki, które wskazują na niebezpieczne obszary. Poniżej przedstawione tabliczki są przykładami. Należy dbać o to, aby tabliczki informacyjne były zawsze dobrze widoczne i czytelne. Brakujące tabliczki informacyjne i naklejki muszą zostać wymienione. 1: Tabliczka znamionowa Po wewnętrznej stronie górnej części zamocowana jest tabliczka znamionowa. Zawiera ona ważne informacje dotyczące identyfikacji urządzenia (np. numer seryjny = Serial-No.). 12/ Instrukcja użytkowania 45/50

48 Załącznik 2: Naklejka Wskazówki ostrzegawcze ( ) Do tej naklejki dołączany jest 'Arkusz z językami obcymi' (patrz katalog 'Dokumentacja techniczna'). 3: Naklejka Eksport USA/Kanada ( ) Naklejka znajduje się za przesłoną czołową. 46/50

49 Załącznik 4: Naklejka Wskazówki dotyczące konserwacji ( ) 5: Naklejka Zasilanie sieciowe 230/400 V-urządzenia ( ) Naklejka jest widoczna po zdjęciu przesłony czołowej i otwarciu pokrywy układu sterowania. 6: Naklejka Urządzenia dodatkowe UE Naklejka jest widoczna po zdjęciu przesłony czołowej i otwarciu pokrywy układu sterowania. 12/ Instrukcja użytkowania 47/50

50 Indeks 8 Indeks A Akcesoria... 18, 43 B Bezpieczeństwo... 9 C Choroby Czasy użycia Części zamienne Numery zamówienia Czyszczenie... 26, 27 Filtr Lampy Czyszczenie/ wymiana lamp Część dolna Część górna D Dane techniczne Definicje... 5 Demontaż szyby części górnej Demontaż szyby dolnej Dyrektywy Dział obsługi klienta... 2 E Eksport F Filtr Częstotliwość czyszczenia wyczyścić Funkcje G Gwarancja... 14, 15 I Instalacja elektryczna... 9 K Kody błędów Konserwacja... 26, 30 Kosmetyki Kwalifikacje personelu... 8 L Lampy... 7 Moc znamionowa Stopnie mocy Układ sterowania M Medykamenty Miejsce ustawienia Moc Moce przyłączowe Montaż... 8 Muzyka w formacie MP N Numery zamówienia O Obowiązki użytkownika... 8 Ochrona kopiowania Ochrona oczu Okres eksploatacji urządzenia Okulary ochronne Opakowanie Opis Opis urządzenia Osoby nieletnie Osoby niepełnoletnie... 7 P Pielęgnacja Podłączanie odtwarzacza MP Połączenie wtykowe... 9 Powierzchnie z tworzywa sztucznego (pielęgnacja) /50
