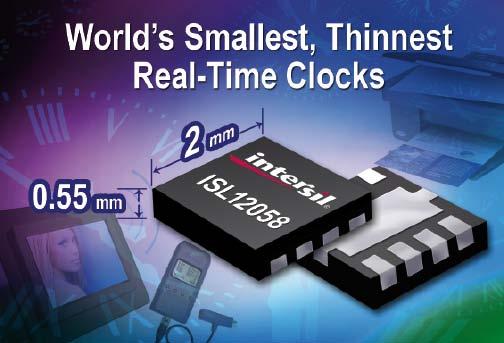

1 NIE PRZEOCZ Podzespoły nowe podzespoły Z kilkuset nowości wybraliśmy te, których nie wolno przeoczyć Bieżące nowości można śledzić na Miniaturowe zegary RTC Intersil wprowadza do oferty dwa miniaturowe zegary RTC o symbolach ISL12057 i ISL12058 w 8-wyprowadzeniowych obudowach mtdfn o wymiarach 2 2 0,55 mm, których powierzchnia jest o ponad 70% mniejsza od najbliższego odpowiednika. Są one też dostępne w standardowych 8-wyprowadzeniowych obudowach MSOP i SOIC, a ISL12058 dodatkowo w wersji TDFN-8 (3 3 mm). Pracują z napięciem zasilania z zakresu 1,4...3,6 V, dzięki czemu idealnie nadają się do zastosowań w urządzeniach przenośnych. Współpracują z zewnętrznym rezonatorem 32,768 khz. Rejestrują datę i godzinę z automatyczną korekcją lat przestępnych do 2099 roku. Umożliwiają ustawienie 2 alarmów. Komunikują się z układami zewnętrznymi poprzez interfejs I 2 C taktowany zegarem 400 khz. Niskoszumny wzmacniacz o programowalnym wzmocnieniu i paśmie 200 MHz AD8432 to niskoszumny wzmacniacz o programowalnym cyfrowo wzmocnieniu, wyposażony w układ aktywnego dopasowania impedancji. W porównaniu z produktami konkurencyjnymi jest tańszy i ma blisko 3-krotnie szersze pasmo. Dwie n a j w a ż n i e j s z e cechy AD8432, czyli małe szumy i programowalne wzmocnienie, czynią go idealnym do współpracy ze słabymi sygnałami wejściowymi. A k t y w n y układ dopasowania impedancji redukuje odbicia sygnału poprzez dopasowanie impedancji źródła i stopnia wejściowego, nie pogarszając przy tym parametrów szumowych. Wzmocnienie układu może być ustalone na czterech poziomach: 4, 8, 12 i 16 V/V. Dla G=4 szerokość pasma analogowego jest prawie trzykrotnie szersza (200 MHz) od układów konkurencyjnych, a wejściowe napięcie szumów wynosi jedynie 0,85 nv/ Hz. Układ odznacza się następującymi parametrami: slew-rate (zbocze narastające) 270 V/ms, slew-rate (zbocze opadające) 170V/ms, wejściowy prąd szumów 2 pa/ Hz, współczynnik szumów od 2,8 db, wejściowe napięcie niezrównoważenia 1 mv, dryft: 300 mv/ o C, pobór mocy: 60 mw/kanał, napięcie zasilania 4,5...5,5 V, PSRR 82 db. AD8432 jest polecany do zastosowań przede wszystkim w systemach komunikacyjnych i elektronice medycznej. Zawiera dwa identyczne kanały z wejściem asymetrycznym i wyjściem różnicowym, dostosowane do współpracy z demodulatorami I/O, np. AD8333 i AD8339. Dopuszczalny zakres temperatury pracy układu rozciąga się od o C. Szeregowa pamięć F-RAM z interfejsem I 2 C Ramtron International wprowadza do oferty nową, nieulotną, ferroelektryczną pamięć RAM o symbolu FM24CL32. Jest to pamięć o pojemności 32 kb ( b) wyposażona w interfejs szeregowy I 2 C. Charakteryzuje się szybkim zapisem/odczytem, napięciem zasilania 2,7...3,6 V, 45-letnim okresem przechowywania danych i niezawodnością na poziomie 1014 cykli. Pamięć dostępna jest w obudowie SOIC-8. Może stanowić bezpośredni zamiennik pamięci szeregowych EEPROM w przemysłowych systemach sterowania, urządzeniach pomiarowych, elektronice medycznej i wojskowej itp. Ponieważ pamięci FRAM nie wymagają podwyższonego napięcia programującego, idealnie nadają się do układów, w których niezbędne są częste lub szybkie operacje zapisu. W odróżnieniu od pamięci EEPROM, przy kolejnych operacjach zapisu nie występują cykle opóźnienia, a sam zapis odbywa się przy częstotliwości taktowania szyny do 1 MHz. FM24CL32 pracuje w zakresie temperatury otoczenia od o C. W trybie aktywnym i standby pobiera odpowiednio 70 ma i 10 ma prądu zasilania ELEKTRONIKA PRAKTYCZNA 10/2009

2 Podzespoły ELEKTRONIKA PRAKTYCZNA 10/

3 NIE PRZEOCZ Mikrokontrolery z rdzeniem Cortex M3 w ofercie Atmela Atmel jako kolejny producent półprzewodników wprowadza do oferty mikrokontrolery z rdzeniem Cortex M3 z wbudowanym modułem USB High Speed 480 Mb/s. Dostępne są również szybkie interfejsy kart SDIO/SD/MMC, co w połączeniu z wydajnością jednostki centralnej na poziomie 120 DMIPS daje mikrokontroler idealnie dopasowany do aplikacji wymagających szybkiej komunikacji i transferu danych. Nowe mikrokontrolery zbudowane wokół rdzenia Cortex M3, wyposażone są w pięciopoziomową wewnętrzną magistralę i 23 kanały DMA. Pamięć Flash jest podzielona na dwa banki umożliwia programowanie w systemie podczas wykonywania programu, a programowalny bootloader pozwala na zamianę banków po restarcie systemu. Podobnie jak w innych rozwiązaniach Atmela, również tutaj zastosowano zaawansowany system zarządzania energią. W trybie uśpienia mikrokontroler pobiera tylko 2,5 ma. Do prac ewaluacyjnych dostępny będzie zestaw AT91SAM3U-EK. Główne parametry układów ATSAM3U to rdzeń Cortex M3, pamięć Flash 64/128/256 kb, pamięć RAM 20/36/52 kb, 5-poziomowa matryca wewnętrzna, częstotliwość pracy 96 MHz, USB High Speed 48 Mb/s, wbudowany transceiver z PHY, interfejs SDIO/SDCard 2.0, 4-bity, 192 Mb/s, 8-kanałowy przetwornik A/C 12-bitowy, 1 MS/s, programowalny stopień wzmocnienia dla przetwornika A/C, 4 UART, 5 SPI, 2 I 2 C, I 2 S, zasilanie 1,6...3,6 V. Mikroprocesor aplikacyjny w technologii 45 nm do urządzeń konsumenckich nowej generacji Samsung Electronics prezentuje nowy mikroprocesor aplikacyjny S5P6440 wyprodukowany w technologii CMOS 45 nm, przeznaczony do zastosowań w nowej generacji urządzeń konsumenckich, m.in. przenośnych urządzeń nawigacyjnych. Układ ten stanowi rozszerzenie serii ARM11. Jego najważniejsze zalety to niska cena, duża skala integracji eliminująca część elementów współpracujących oraz bardzo korzystny współczynnik osiągów do poboru mocy. wektorowego (skalowanie bez utraty jakości obrazu). S5P6440 zawiera też układ korekcji błędów w pamięciach NAND Flash oraz kontroler pamięci DRAM obsługujący układy mobile DDR (mddr) i DDR2. Zaimplementowany interfejs graficzny mobile industry processor interface (MIPI) display serial interface (DSI) pozwala zmniejszyć liczbę pinów w złączu ekranowym. S5P6440 obsługuje wszystkie najważniejsze systemy operacyjne, w tym WinCE i Linux. Miniaturowe kontrolery ładowania ogniw Li-ion Torex Semiconductor oferuje dwa miniaturowe kontrolery sterujące procesem ładowania ogniw litowo-jonowych, zamykane w obudowach USP- 6C o wymiarach 2,0 1,8 0,6 mm. Są one przystosowane do ładowania pojedynczego ogniwa w trybie stałego prądu (CC) i stałego napięcia (CV). Zawierają źródło napięcia referencyjnego, czujnik napięcia baterii, tranzystor sterujący, obwód przełączania trybu pracy (CC/CV), zabezpieczenie termiczne i układ kompensacji fazy. Odznaczają się dużą sprawnością i precyzyjną kontrolą napięcia wyjściowego. W przypadku XC6801 maksymalny prąd ładowania może być programowo ustalany na wartość 100 lub 500 ma. Układ ten jest przeznaczony do urządzeń, których bateria może być ładowana z portu USB. XC6802 umożliwia nastawę maksymalnego prądu ładowania na dowolnej wartości w zakresie do 800 ma. Oba układy mogą pracować w trybie w trybie trickle charge (napięcie wyjściowe 2,9 V ±3%), dostarczając do baterii prąd o natężeniu równym 0,1 wartości maksymalnej, co zapewnia maksymalny poziom bezpieczeństwa. W zwykłym trybie pracy napięcie kończące proces ładowania (4,2 V) jest mierzone z dokładnością ±0,7%. Oba układy zawierają wyjście sygnalizacji statusu. Pracują z napięciem wejściowym 4,26...6,0 V, pobierając w trybie standby jedynie ma prądu. 2-wyprowadzeniowy regulator stałoprądowy do zasilania diod LED Firma ON Semiconductor wprowadziła do oferty 2-wyprowadzeniowy regulator stałoprądowy NSI45 przeznaczony do zasilania diod LED. Zapewnia on stałą jasność świecenia diod przy zmiennym napięciu zasilającym. Pracuje w szerokim zakresie napięć S5P6440 bazuje na rdzeniu ARM1176 taktowanym zegarem 533 lub 667 MHz. Wymiana danych pomiędzy jednostką CPU, akceleratorami sprzętowymi i interfejsami bloków peryferyjnych odbywa się poprzez 64-bitową szynę AXI taktowaną zegarem 166 MHz, co zapewnia dużą przepustowość danych i umożliwia realizację aplikacji wielozadaniowych. Ważnym blokiem wewnętrznym jest akcelerator graficzny 2D kompatybilny ze standardem interfejsu API OpenVG, realizujący zaawansowane funkcje, takie jak alpha blending (efekty przeźroczystości), anti-aliasing (wyostrzanie obrazu) czy skalowania 12 ELEKTRONIKA PRAKTYCZNA 10/2009

4 Dodatkowe materiały na CD Szerszy zbiór 46 ważnych nowości produktowych z sierpnia i września 2009 zamieszczamy na płycie CD-EP10/2009B. Podzespoły wejściowych do 45 V i w szerokim zakresie temperatur pracy od o C. Maksymalna temperatura złącza wynosi 150 o C. Produkowane są wersje o prądzie znamionowym 20, 25 i 30 ma, zamykane w obudowach SOD-123 (3,7 1,6 1,2 mm) i SOT-223 (7,0 6,5 1,6 mm). Dokładność stabilizacji prądu wynosi, w zależności od wersji ±10% lub ±15%. 3-watowa dioda LED 160 lm@700 ma W ofercie firmy Avago Technologies pojawiła się jedna z najmniejszych na rynku diod LED o podwyższonej jasności i mocy znamionowej 3 W, produkowana w obudowie SMD o wymiarach 5 4 1,85 mm. Przy maksymalnym prądzie polaryzacji 700 ma generuje ona strumień o natężeniu 160 lm. Oprócz dużej jasności, dioda ASMT- Jx3x odznacza się szerokim kątem emisji równym 165 o. Maksymalna temperatura pracy złącza wynosi +135 o C. Struktura wewnętrzna jest zabezpieczona przed wyładowaniami ESD do 16 kv. Dostępnych jest wiele wersji kolorystycznych, m.in. czerwona, pomarańczowa, bursztynowa, zielona, niebieska i biała (cool white, warm white, neutral white). Radiator jest odizolowany elektrycznie od wewnętrznej struktury. 4-kanałowy 12-bitowy przetwornik C/A z nieulotną pamięcią EEPROM MCP4728 to 4-kanałowy, 12-bitowy przetwornik C/A wyposażony w nieulotną pamięć EEPROM. Umożliwia ona automatyczne wgrywanie konfiguracji startowej po włączeniu zasilania, czyli takich parametrów, jak kody wejściowe przetworników, bity konfiguracyjne czy bity adresowe I 2 C. Cecha ta w zestawieniu z 4-kanałową architekturą i wbudowanym źródłem napięcia referencyjnego pozwala zmniejszyć liczbę elementów współpracujących w stosunku do innych podobnych przetworników, tym samym ograniczając koszt i wymaganą powierzchnię płytki drukowanej. MCP4728 jest przeznaczony do zastosowań przede wszystkim w miniaturowych urządzeniach bateryjnych. Niewykorzystywane wewnętrzne przetworniki C/A mogą być przełączane w tryb shutdown, tym samym umożliwiając ograniczenie całkowitego poboru prądu nawet do 0,04 ma. Wzmacniacz w stopniu wyjściowym charakteryzuje się szerokim zakresem zmian napięć (Rail-to-Rail). Wraz z przetwornikiem producent dostarcza zestaw ewaluacyjny MCP4728EV w cenie 15 USD. R E K L A M A ELEKTRONIKA PRAKTYCZNA 10/

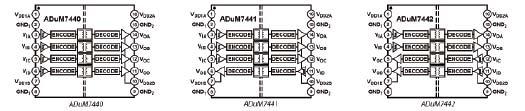

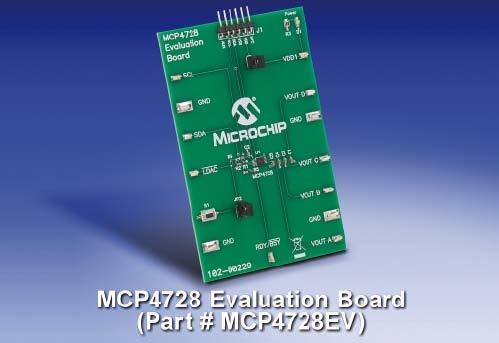

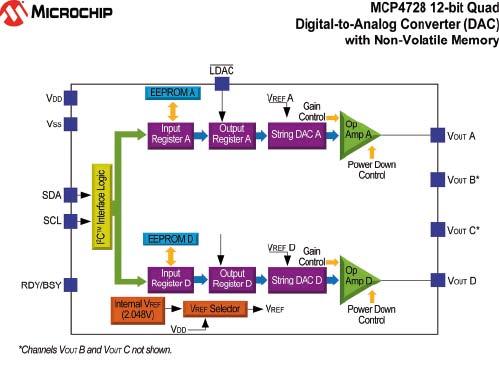

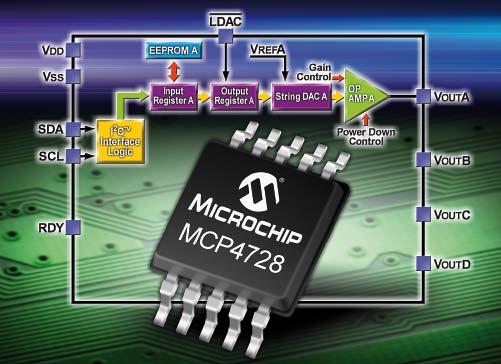

5 NIE PRZEOCZ Ważniejsze parametry tego układu to: zakres napięć zasilania 2,7...5,5 V, pobór prądu w trybie aktywnym typ. 800 ma, czas ustalania napięcia wyjściowego 6 ms,dnl: typ. ±0,2 LSB, zakres temperatur pracy o C. Miniaturowe izolatory cyfrowe icoupler Firma Analog Devices opracowała trzy nowe cyfrowe izolatory 4-kanałowe rodziny icoupler zamykane w obudowach QSOP-16 (5 6 mm), o napięciu izolacji 1 kv rms. Podczas, gdy większość odpowiedników jest produkowanych w obudowach SOIC-16, nowe izolatory icoupler wymagają mniejszej o 70% powierzchni na płytce PCB. Nowe izolatory bazują na szybkich strukturach CMOS i monolitycznych transformatorach z rdzeniem powietrznym. Zapewniają przepustowość 25 Mb/s i małe zniekształcenie długości impulsu, poniżej 3 ns dla klasy C. Są wyposażone w filtr wejściowy eliminujący przepięcia na liniach transmisyjnych. Przy braku sygnału wejściowego, wyjścia są ustawiane w stanie wysokiej impedancji. ADuM7440, ADuM7441 i ADuM7442 różnią się jedynie konfiguracją kanałów. Charakteryzują się izolacją do 1 kv rms i napięciem zasilania z zakresu 3,0...5,5 V. Mogą pracować w zakresie temperatury otoczenia do +105 o C. R E K L A M A 14 ELEKTRONIKA PRAKTYCZNA 10/2009

6 Podzespoły NOWE kontra STARE W EP 8/2009 (na CD i w rubryce Tips&Tricks) zamieściliśmy przeszło setkę schematów ciekawych układów z timerem 555. Konstruktorzy mikroprocesorowcy, rzucamy Wam wyzwanie! Pokażcie, że korzystając z nowoczesnych podzespołów można którykolwiek z tych układów zbudować lepiej! Autorom najciekawszych rozwiązań oferujemy publikację, honorarium i wartościowe nagrody rzeczowe. Na rozwiązania konkursowe czekamy do końca października Wystarczy przedstawić schemat, zasadę działania i wymienić zalety proponowanego rozwiązania w odniesieniu do funkcjonalności analogicznego układu na 555. Prace konkursowe można przesyłać pocztą (Redakcja Elektroniki Praktycznej, ul. Leszczynowa 11, Warszawa) lub em (redakcja@ep.com.pl). R E K L A M A ELEKTRONIKA PRAKTYCZNA 10/
