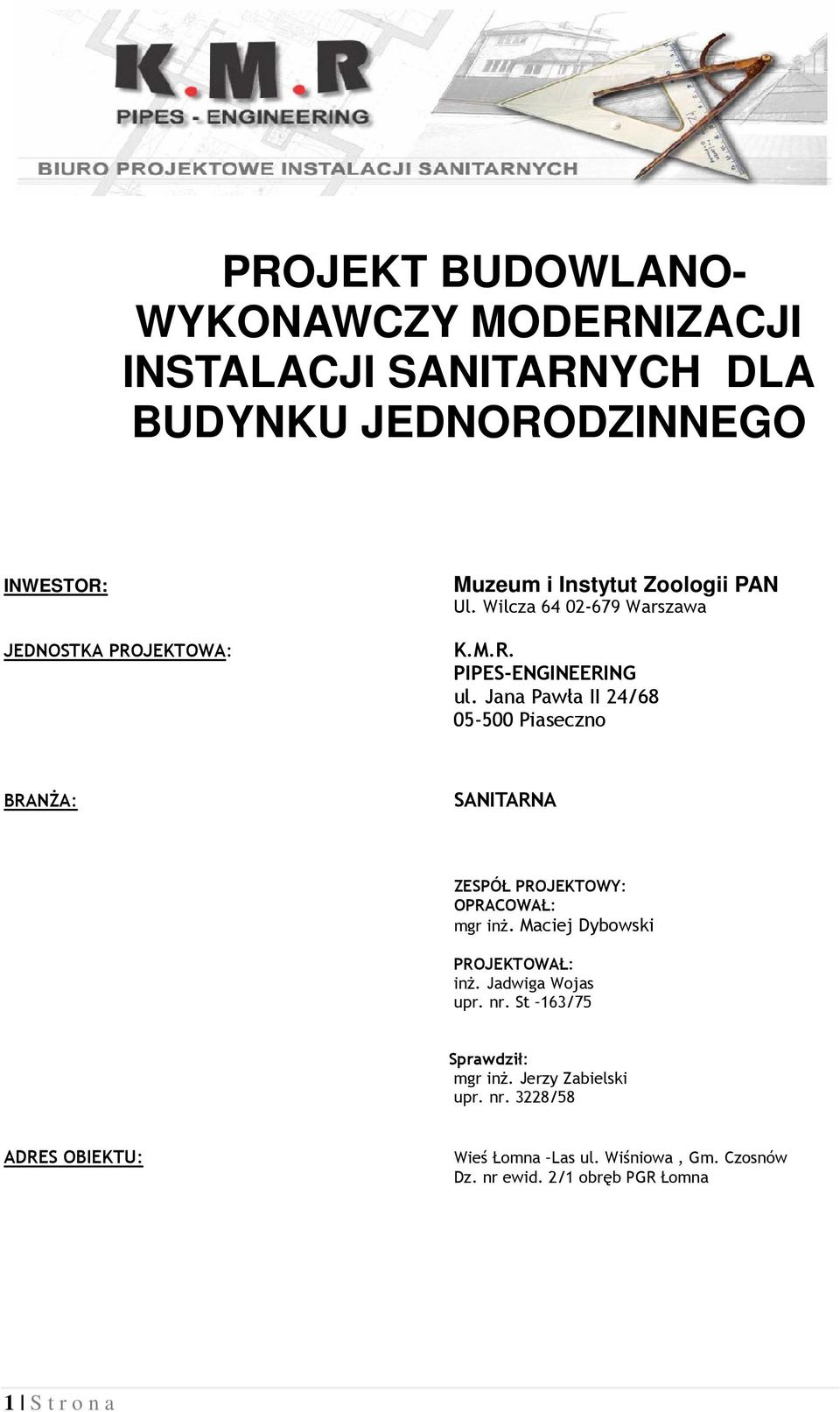

1 PROJEKT BUDOWLANO- WYKONAWCZY MODERNIZACJI INSTALACJI SANITARNYCH DLA BUDYNKU JEDNORODZINNEGO INWESTOR: JEDNOSTKA PROJEKTOWA: Muzeum i Instytut Zoologii PAN Ul. Wilcza Warszawa K.M.R. PIPES-ENGINEERING ul. Jana Pawła II 24/ Piaseczno BRANŻA: SANITARNA ZESPÓŁ PROJEKTOWY: OPRACOWAŁ: mgr inż. Maciej Dybowski PROJEKTOWAŁ: inż. Jadwiga Wojas upr. nr. St 163/75 Sprawdził: mgr inż. Jerzy Zabielski upr. nr. 3228/58 ADRES OBIEKTU: Wieś Łomna Las ul. Wiśniowa, Gm. Czosnów Dz. nr ewid. 2/1 obręb PGR Łomna 1 S t r o n a

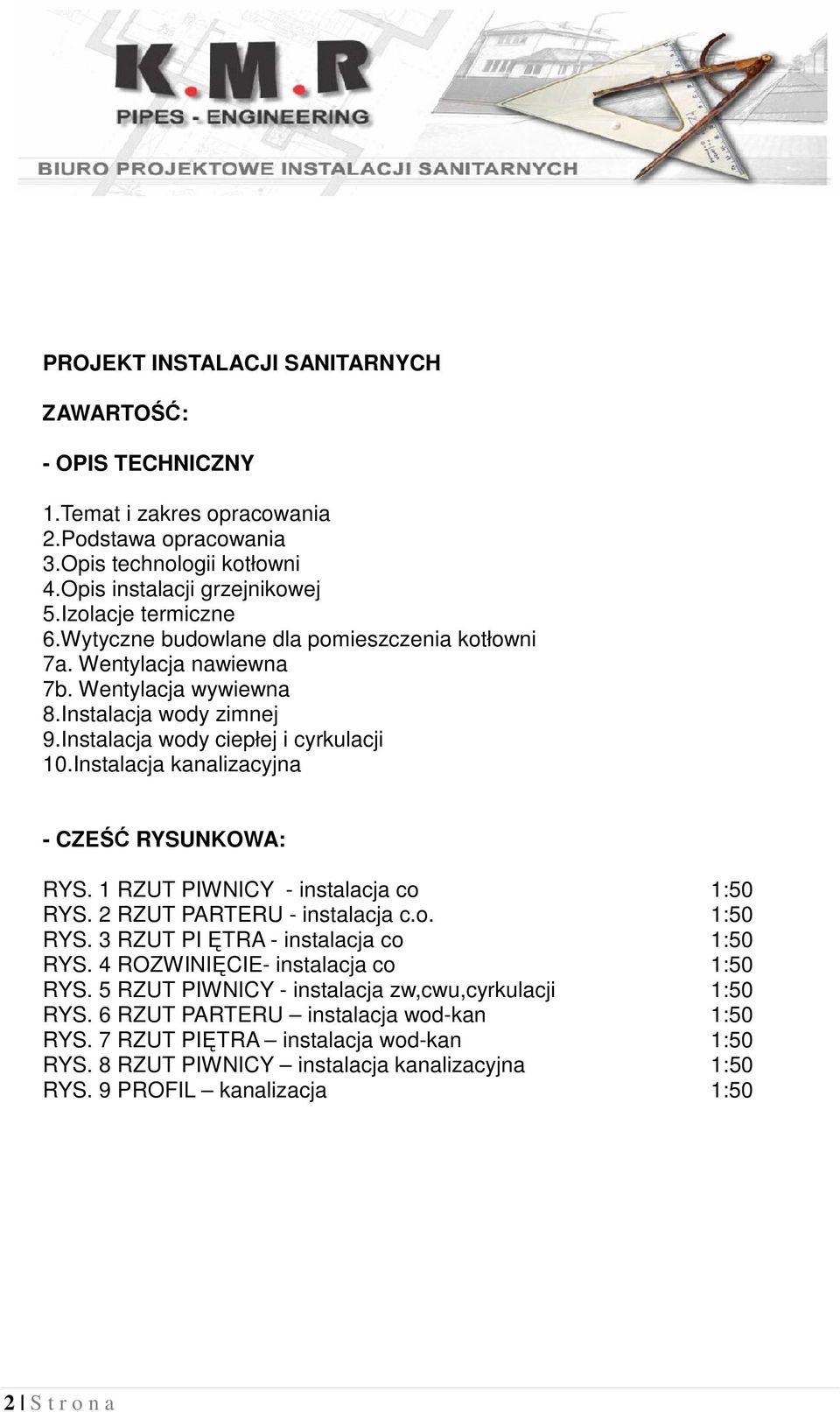

2 PROJEKT INSTALACJI SANITARNYCH ZAWARTOŚĆ: - OPIS TECHNICZNY 1.Temat i zakres opracowania 2.Podstawa opracowania 3.Opis technologii kotłowni 4.Opis instalacji grzejnikowej 5.Izolacje termiczne 6.Wytyczne budowlane dla pomieszczenia kotłowni 7a. Wentylacja nawiewna 7b. Wentylacja wywiewna 8.Instalacja wody zimnej 9.Instalacja wody ciepłej i cyrkulacji 10.Instalacja kanalizacyjna - CZEŚĆ RYSUNKOWA: RYS. 1 RZUT PIWNICY - instalacja co 1:50 RYS. 2 RZUT PARTERU - instalacja c.o. 1:50 RYS. 3 RZUT PI ĘTRA - instalacja co 1:50 RYS. 4 ROZWINIĘCIE- instalacja co 1:50 RYS. 5 RZUT PIWNICY - instalacja zw,cwu,cyrkulacji 1:50 RYS. 6 RZUT PARTERU instalacja wod-kan 1:50 RYS. 7 RZUT PIĘTRA instalacja wod-kan 1:50 RYS. 8 RZUT PIWNICY instalacja kanalizacyjna 1:50 RYS. 9 PROFIL kanalizacja 1:50 2 S t r o n a

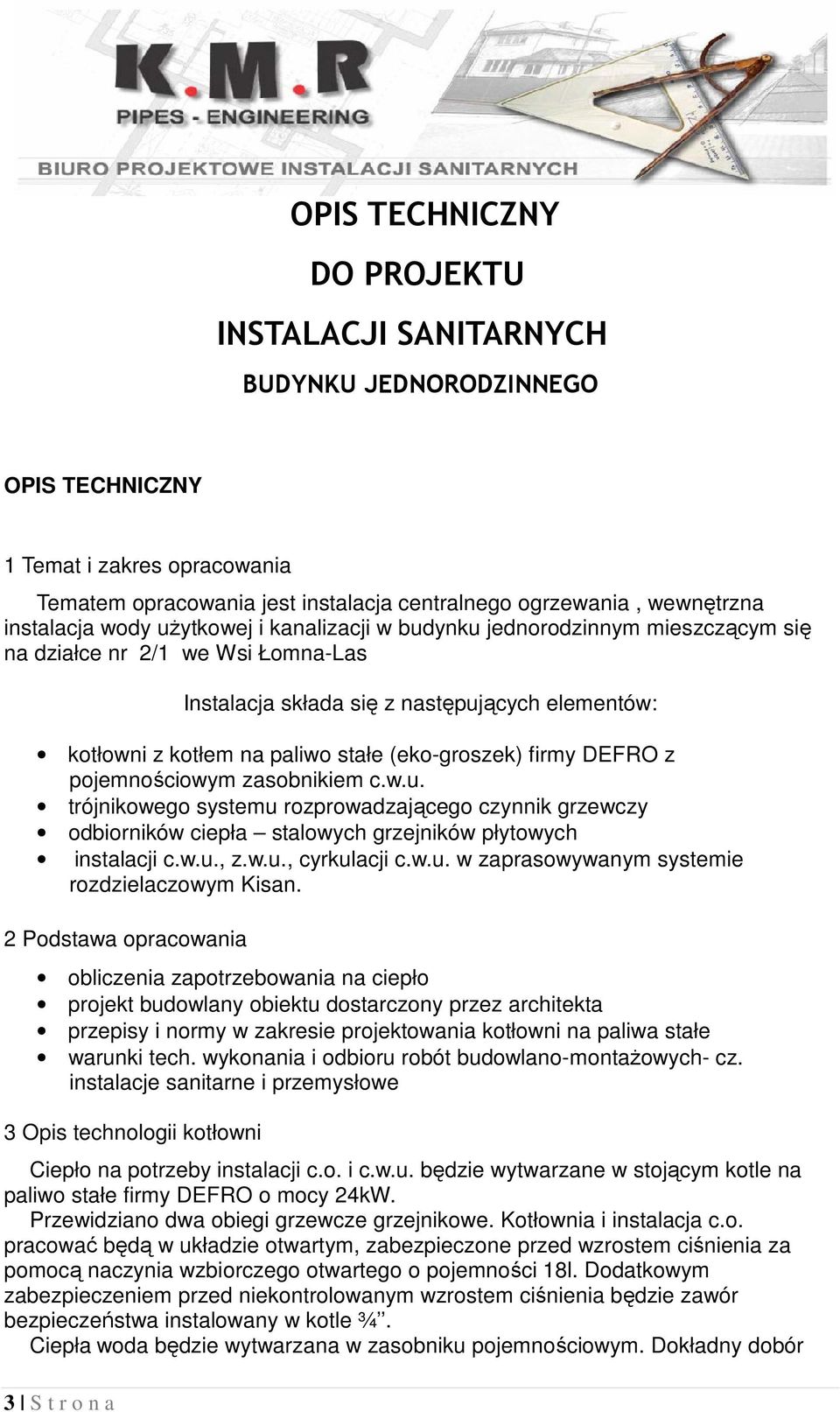

3 OPIS TECHNICZNY DO PROJEKTU INSTALACJI SANITARNYCH BUDYNKU JEDNORODZINNEGO OPIS TECHNICZNY 1 Temat i zakres opracowania Tematem opracowania jest instalacja centralnego ogrzewania, wewnętrzna instalacja wody użytkowej i kanalizacji w budynku jednorodzinnym mieszczącym się na działce nr 2/1 we Wsi Łomna-Las 3 S t r o n a Instalacja składa się z następujących elementów: kotłowni z kotłem na paliwo stałe (eko-groszek) firmy DEFRO z pojemnościowym zasobnikiem c.w.u. trójnikowego systemu rozprowadzającego czynnik grzewczy odbiorników ciepła stalowych grzejników płytowych instalacji c.w.u., z.w.u., cyrkulacji c.w.u. w zaprasowywanym systemie rozdzielaczowym Kisan. 2 Podstawa opracowania obliczenia zapotrzebowania na ciepło projekt budowlany obiektu dostarczony przez architekta przepisy i normy w zakresie projektowania kotłowni na paliwa stałe warunki tech. wykonania i odbioru robót budowlano-montażowych- cz. instalacje sanitarne i przemysłowe 3 Opis technologii kotłowni Ciepło na potrzeby instalacji c.o. i c.w.u. będzie wytwarzane w stojącym kotle na paliwo stałe firmy DEFRO o mocy 24kW. Przewidziano dwa obiegi grzewcze grzejnikowe. Kotłownia i instalacja c.o. pracować będą w układzie otwartym, zabezpieczone przed wzrostem ciśnienia za pomocą naczynia wzbiorczego otwartego o pojemności 18l. Dodatkowym zabezpieczeniem przed niekontrolowanym wzrostem ciśnienia będzie zawór bezpieczeństwa instalowany w kotle ¾. Ciepła woda będzie wytwarzana w zasobniku pojemnościowym. Dokładny dobór

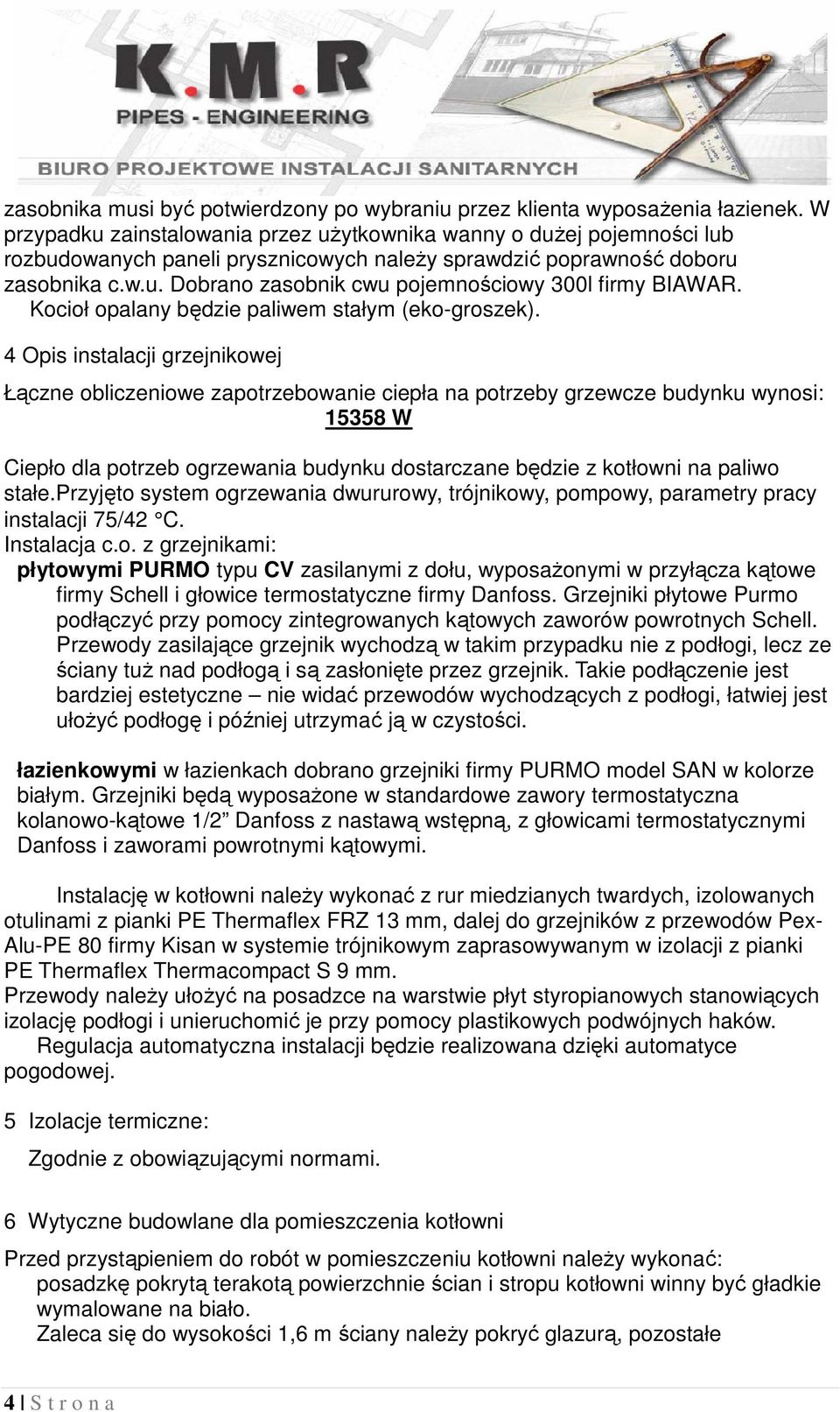

4 zasobnika musi być potwierdzony po wybraniu przez klienta wyposażenia łazienek. W przypadku zainstalowania przez użytkownika wanny o dużej pojemności lub rozbudowanych paneli prysznicowych należy sprawdzić poprawność doboru zasobnika c.w.u. Dobrano zasobnik cwu pojemnościowy 300l firmy BIAWAR. Kocioł opalany będzie paliwem stałym (eko-groszek). 4 Opis instalacji grzejnikowej Łączne obliczeniowe zapotrzebowanie ciepła na potrzeby grzewcze budynku wynosi: W Ciepło dla potrzeb ogrzewania budynku dostarczane będzie z kotłowni na paliwo stałe.przyjęto system ogrzewania dwururowy, trójnikowy, pompowy, parametry pracy instalacji 75/42 C. Instalacja c.o. z grzejnikami: płytowymi PURMO typu CV zasilanymi z dołu, wyposażonymi w przyłącza kątowe firmy Schell i głowice termostatyczne firmy Danfoss. Grzejniki płytowe Purmo podłączyć przy pomocy zintegrowanych kątowych zaworów powrotnych Schell. Przewody zasilające grzejnik wychodzą w takim przypadku nie z podłogi, lecz ze ściany tuż nad podłogą i są zasłonięte przez grzejnik. Takie podłączenie jest bardziej estetyczne nie widać przewodów wychodzących z podłogi, łatwiej jest ułożyć podłogę i później utrzymać ją w czystości. łazienkowymi w łazienkach dobrano grzejniki firmy PURMO model SAN w kolorze białym. Grzejniki będą wyposażone w standardowe zawory termostatyczna kolanowo-kątowe 1/2 Danfoss z nastawą wstępną, z głowicami termostatycznymi Danfoss i zaworami powrotnymi kątowymi. Instalację w kotłowni należy wykonać z rur miedzianych twardych, izolowanych otulinami z pianki PE Thermaflex FRZ 13 mm, dalej do grzejników z przewodów Pex- Alu-PE 80 firmy Kisan w systemie trójnikowym zaprasowywanym w izolacji z pianki PE Thermaflex Thermacompact S 9 mm. Przewody należy ułożyć na posadzce na warstwie płyt styropianowych stanowiących izolację podłogi i unieruchomić je przy pomocy plastikowych podwójnych haków. Regulacja automatyczna instalacji będzie realizowana dzięki automatyce pogodowej. 5 Izolacje termiczne: Zgodnie z obowiązującymi normami. 6 Wytyczne budowlane dla pomieszczenia kotłowni Przed przystąpieniem do robót w pomieszczeniu kotłowni należy wykonać: posadzkę pokrytą terakotą powierzchnie ścian i stropu kotłowni winny być gładkie wymalowane na biało. Zaleca się do wysokości 1,6 m ściany należy pokryć glazurą, pozostałe 4 S t r o n a

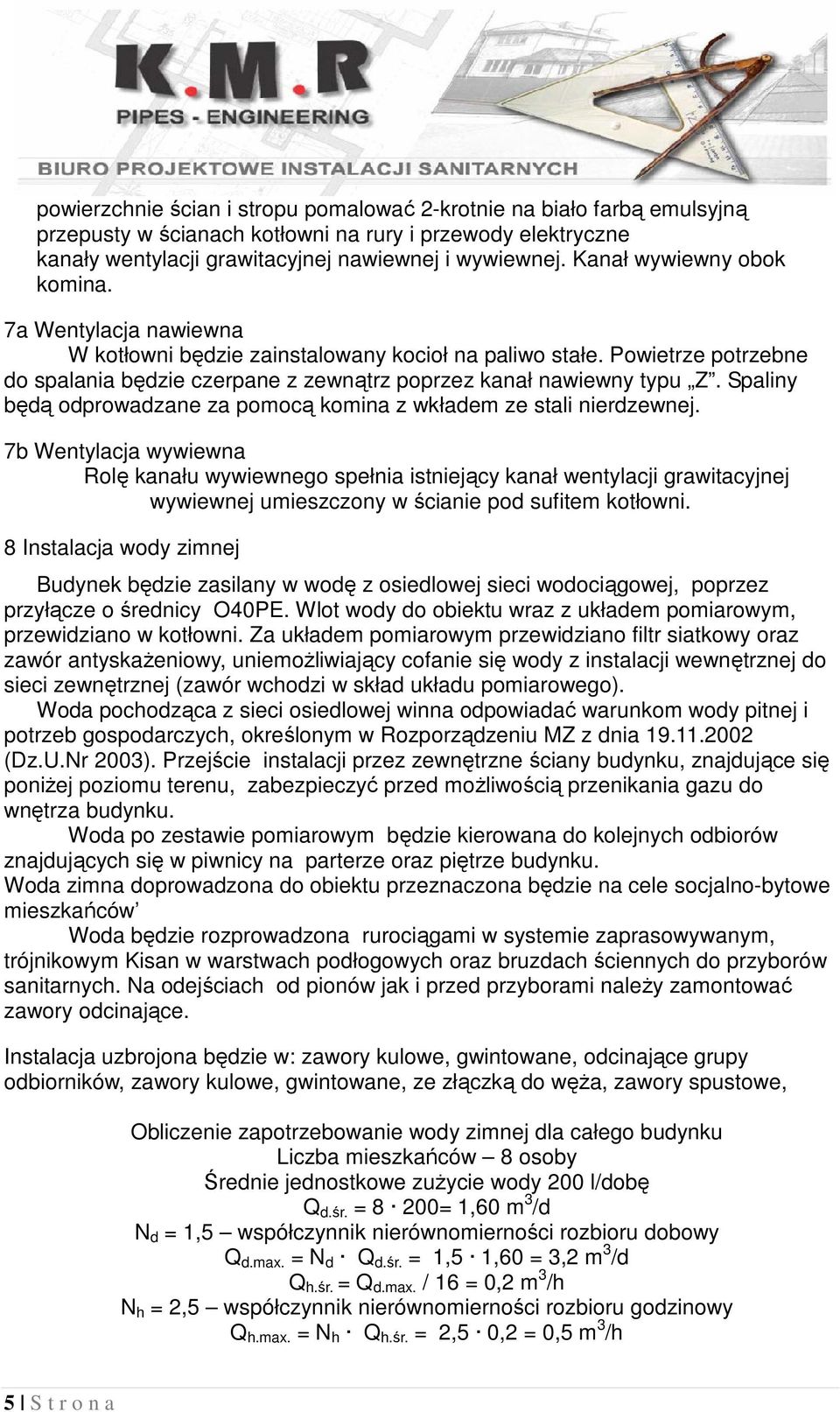

5 powierzchnie ścian i stropu pomalować 2-krotnie na biało farbą emulsyjną przepusty w ścianach kotłowni na rury i przewody elektryczne kanały wentylacji grawitacyjnej nawiewnej i wywiewnej. Kanał wywiewny obok komina. 7a Wentylacja nawiewna W kotłowni będzie zainstalowany kocioł na paliwo stałe. Powietrze potrzebne do spalania będzie czerpane z zewnątrz poprzez kanał nawiewny typu Z. Spaliny będą odprowadzane za pomocą komina z wkładem ze stali nierdzewnej. 7b Wentylacja wywiewna Rolę kanału wywiewnego spełnia istniejący kanał wentylacji grawitacyjnej wywiewnej umieszczony w ścianie pod sufitem kotłowni. 8 Instalacja wody zimnej Budynek będzie zasilany w wodę z osiedlowej sieci wodociągowej, poprzez przyłącze o średnicy O40PE. Wlot wody do obiektu wraz z układem pomiarowym, przewidziano w kotłowni. Za układem pomiarowym przewidziano filtr siatkowy oraz zawór antyskażeniowy, uniemożliwiający cofanie się wody z instalacji wewnętrznej do sieci zewnętrznej (zawór wchodzi w skład układu pomiarowego). Woda pochodząca z sieci osiedlowej winna odpowiadać warunkom wody pitnej i potrzeb gospodarczych, określonym w Rozporządzeniu MZ z dnia (Dz.U.Nr 2003). Przejście instalacji przez zewnętrzne ściany budynku, znajdujące się poniżej poziomu terenu, zabezpieczyć przed możliwością przenikania gazu do wnętrza budynku. Woda po zestawie pomiarowym będzie kierowana do kolejnych odbiorów znajdujących się w piwnicy na parterze oraz piętrze budynku. Woda zimna doprowadzona do obiektu przeznaczona będzie na cele socjalno-bytowe mieszkańców Woda będzie rozprowadzona rurociągami w systemie zaprasowywanym, trójnikowym Kisan w warstwach podłogowych oraz bruzdach ściennych do przyborów sanitarnych. Na odejściach od pionów jak i przed przyborami należy zamontować zawory odcinające. Instalacja uzbrojona będzie w: zawory kulowe, gwintowane, odcinające grupy odbiorników, zawory kulowe, gwintowane, ze złączką do węża, zawory spustowe, Obliczenie zapotrzebowanie wody zimnej dla całego budynku Liczba mieszkańców 8 osoby Średnie jednostkowe zużycie wody 200 l/dobę Q d.śr. = 8 200= 1,60 m 3 /d N d = 1,5 współczynnik nierównomierności rozbioru dobowy Q d.max. = N d Q d.śr. = 1,5 1,60 = 3,2 m 3 /d Q h.śr. = Q d.max. / 16 = 0,2 m 3 /h N h = 2,5 współczynnik nierównomierności rozbioru godzinowy Q h.max. = N h Q h.śr. = 2,5 0,2 = 0,5 m 3 /h 5 S t r o n a

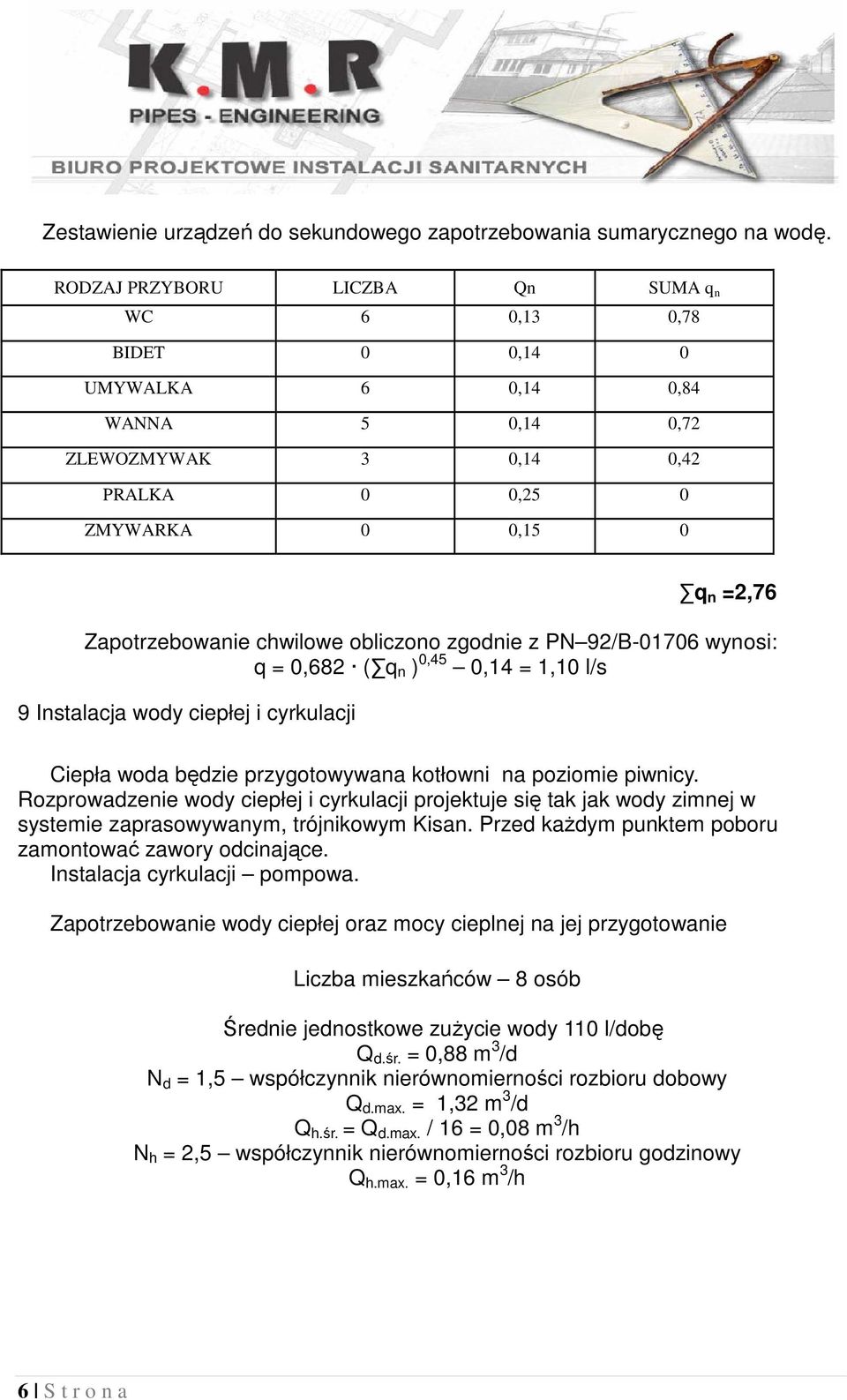

6 Zestawienie urządzeń do sekundowego zapotrzebowania sumarycznego na wodę. RODZAJ PRZYBORU LICZBA Qn SUMA q n WC 6 0,13 0,78 BIDET 0 0,14 0 UMYWALKA 6 0,14 0,84 WANNA 5 0,14 0,72 ZLEWOZMYWAK 3 0,14 0,42 PRALKA 0 0,25 0 ZMYWARKA 0 0,15 0 q n =2,76 Zapotrzebowanie chwilowe obliczono zgodnie z PN 92/B wynosi: q = 0,682 ( q n ) 0,45 0,14 = 1,10 l/s 9 Instalacja wody ciepłej i cyrkulacji Ciepła woda będzie przygotowywana kotłowni na poziomie piwnicy. Rozprowadzenie wody ciepłej i cyrkulacji projektuje się tak jak wody zimnej w systemie zaprasowywanym, trójnikowym Kisan. Przed każdym punktem poboru zamontować zawory odcinające. Instalacja cyrkulacji pompowa. Zapotrzebowanie wody ciepłej oraz mocy cieplnej na jej przygotowanie Liczba mieszkańców 8 osób Średnie jednostkowe zużycie wody 110 l/dobę Q d.śr. = 0,88 m 3 /d N d = 1,5 współczynnik nierównomierności rozbioru dobowy Q d.max. = 1,32 m 3 /d Q h.śr. = Q d.max. / 16 = 0,08 m 3 /h N h = 2,5 współczynnik nierównomierności rozbioru godzinowy Q h.max. = 0,16 m 3 /h 6 S t r o n a

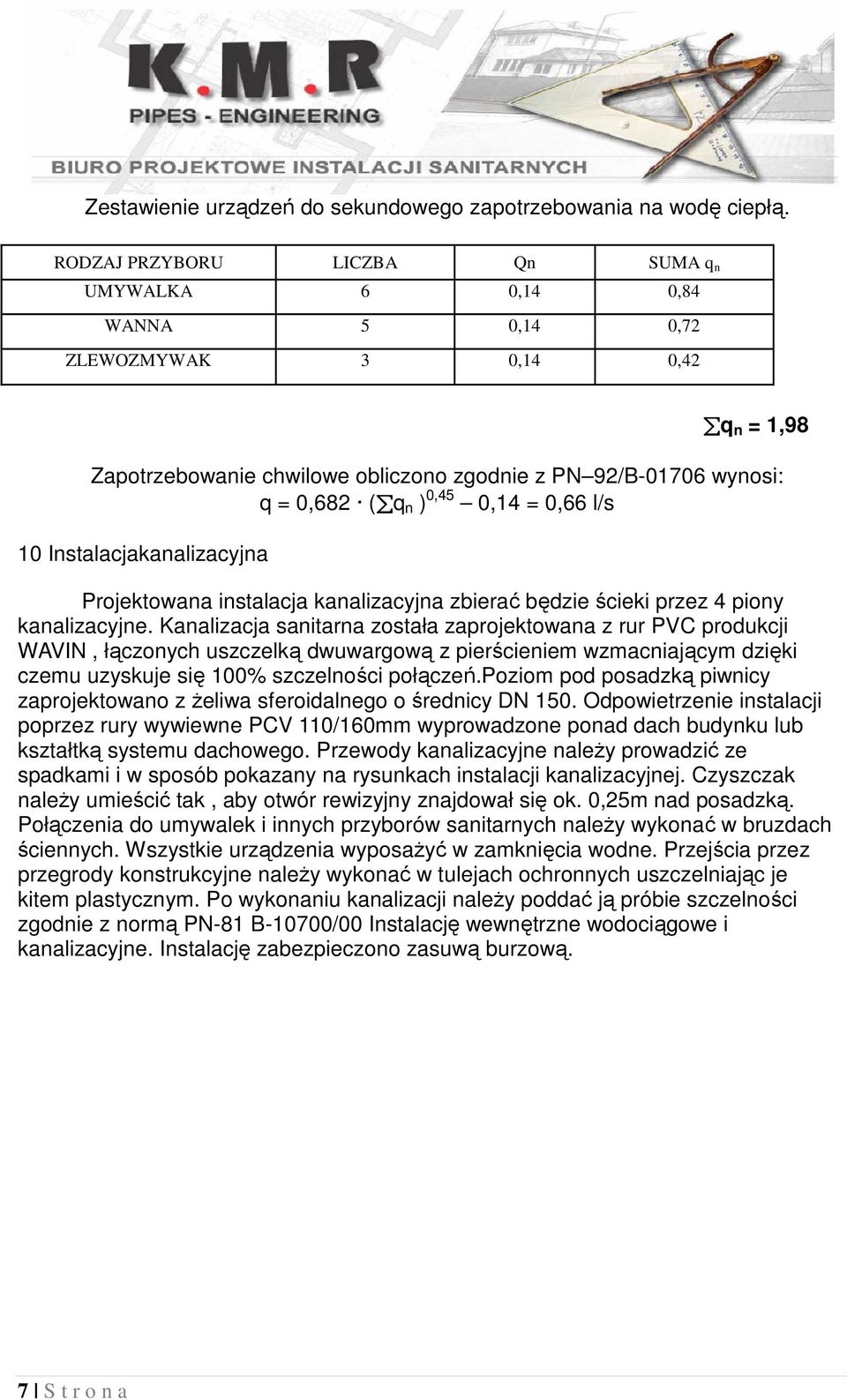

7 Zestawienie urządzeń do sekundowego zapotrzebowania na wodę ciepłą. RODZAJ PRZYBORU LICZBA Qn SUMA q n UMYWALKA 6 0,14 0,84 WANNA 5 0,14 0,72 ZLEWOZMYWAK 3 0,14 0,42 q n = 1,98 Zapotrzebowanie chwilowe obliczono zgodnie z PN 92/B wynosi: q = 0,682 ( q n ) 0,45 0,14 = 0,66 l/s 10 Instalacjakanalizacyjna Projektowana instalacja kanalizacyjna zbierać będzie ścieki przez 4 piony kanalizacyjne. Kanalizacja sanitarna została zaprojektowana z rur PVC produkcji WAVIN, łączonych uszczelką dwuwargową z pierścieniem wzmacniającym dzięki czemu uzyskuje się 100% szczelności połączeń.poziom pod posadzką piwnicy zaprojektowano z żeliwa sferoidalnego o średnicy DN 150. Odpowietrzenie instalacji poprzez rury wywiewne PCV 110/160mm wyprowadzone ponad dach budynku lub kształtką systemu dachowego. Przewody kanalizacyjne należy prowadzić ze spadkami i w sposób pokazany na rysunkach instalacji kanalizacyjnej. Czyszczak należy umieścić tak, aby otwór rewizyjny znajdował się ok. 0,25m nad posadzką. Połączenia do umywalek i innych przyborów sanitarnych należy wykonać w bruzdach ściennych. Wszystkie urządzenia wyposażyć w zamknięcia wodne. Przejścia przez przegrody konstrukcyjne należy wykonać w tulejach ochronnych uszczelniając je kitem plastycznym. Po wykonaniu kanalizacji należy poddać ją próbie szczelności zgodnie z normą PN-81 B-10700/00 Instalację wewnętrzne wodociągowe i kanalizacyjne. Instalację zabezpieczono zasuwą burzową. 7 S t r o n a
