1 Podstawowa konfiguracja routera Konfigurując router, wykonujemy pewne proste zadania, w tym: nazwanie routera, ustawienie haseł, skonfigurowanie interfejsów, skonfigurowanie banera, zapisanie zmian na routerze, sprawdzenie podstawowej konfiguracji i działania routera. Router>enable Router# Router# config t Router(config)#hostname R1 R1(config)# Router(config)#enable secret class R1(config)#line console 0 R1(config-line)#password cisco R1(config-line)#login R1(config-line)#exit R1(config)#line vty 0 4 R1(config-line)#password cisco R1(config-line)#login R1(config-line)#exit R1(config)#banner motd # Enter TEXT message. End with the character "#". ****************************************** WARNING!! Unauthorized Access Prohibited!! ****************************************** # R1(config)#interface Serial0/0/0 R1(config-if)#ip address R1(config-if)#description Link to R2 //opis portu R1(config-if)#no shutdown R1(config-if)#clock rate R1(config)#interface FastEthernet0/0 R1(config-if)#ip address R1(config-if)#description R1 LAN R1(config-if)#no shutdown R1#show running-config R1#copy running-config startup-config R1#show running-config R1#show startup-config R1#show ip route R1#show interfaces R1#show ip interface brief R1(config-line)#logging synchronous // Aby nie mieszać komunikatów IOS-u z poleceniami wpisywanymi przez uŝytkownika

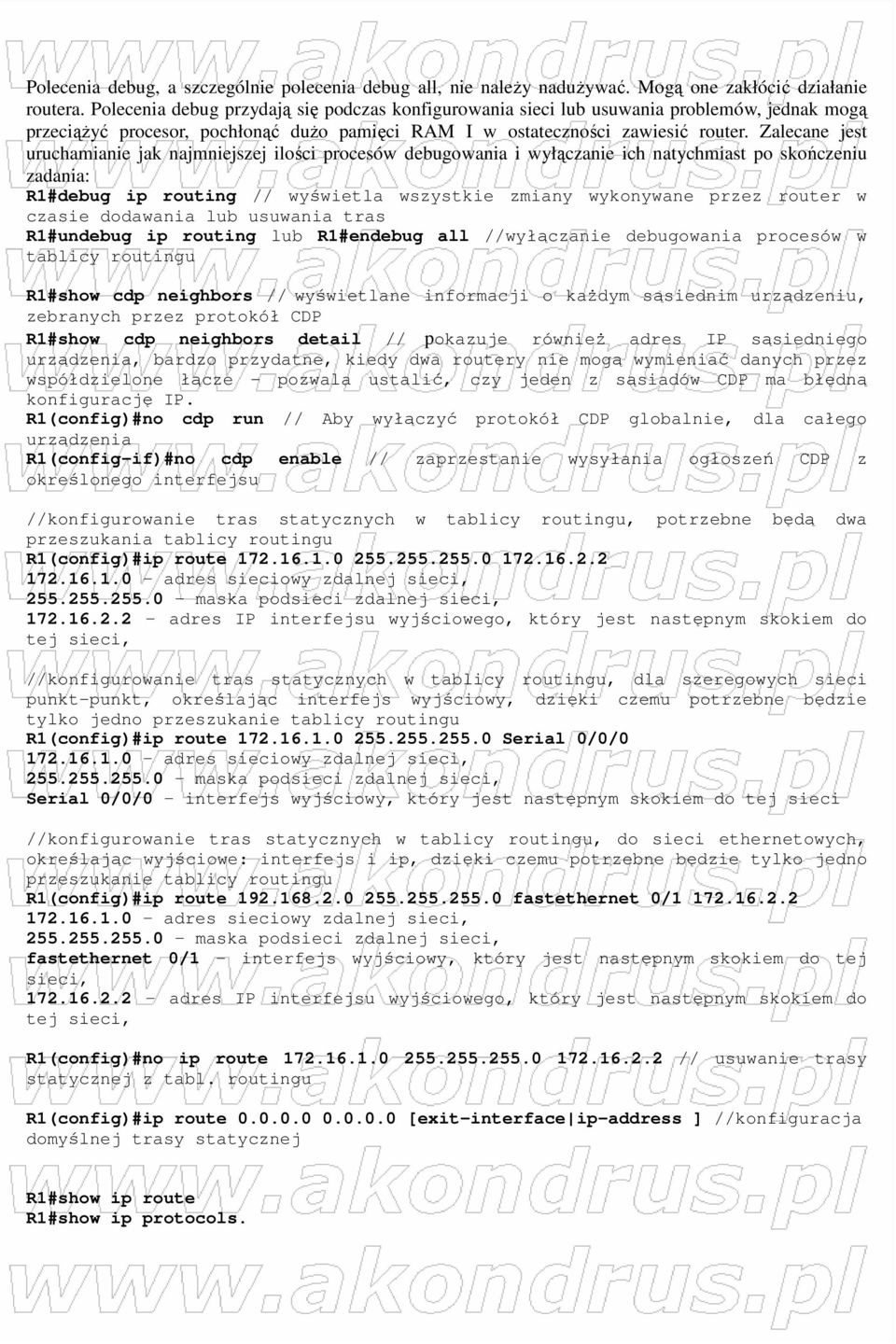

2 Polecenia debug, a szczególnie polecenia debug all, nie naleŝy naduŝywać. Mogą one zakłócić działanie routera. Polecenia debug przydają się podczas konfigurowania sieci lub usuwania problemów, jednak mogą przeciąŝyć procesor, pochłonąć duŝo pamięci RAM I w ostateczności zawiesić router. Zalecane jest uruchamianie jak najmniejszej ilości procesów debugowania i wyłączanie ich natychmiast po skończeniu zadania: R1#debug ip routing // wyświetla wszystkie zmiany wykonywane przez router w czasie dodawania lub usuwania tras R1#undebug ip routing lub R1#endebug all //wyłączanie debugowania procesów w tablicy routingu R1#show cdp neighbors // wyświetlane informacji o kaŝdym sąsiednim urządzeniu, zebranych przez protokół CDP R1#show cdp neighbors detail // pokazuje równieŝ adres IP sąsiedniego urządzenia, bardzo przydatne, kiedy dwa routery nie mogą wymieniać danych przez współdzielone łącze - pozwala ustalić, czy jeden z sąsiadów CDP ma błędną konfigurację IP. R1(config)#no cdp run // Aby wyłączyć protokół CDP globalnie, dla całego urządzenia R1(config-if)#no cdp enable // zaprzestanie wysyłania ogłoszeń CDP z określonego interfejsu //konfigurowanie tras statycznych w tablicy routingu, potrzebne będą dwa przeszukania tablicy routingu R1(config)#ip route adres sieciowy zdalnej sieci, maska podsieci zdalnej sieci, adres IP interfejsu wyjściowego, który jest następnym skokiem do tej sieci, //konfigurowanie tras statycznych w tablicy routingu, dla szeregowych sieci punkt-punkt, określając interfejs wyjściowy, dzięki czemu potrzebne będzie tylko jedno przeszukanie tablicy routingu R1(config)#ip route Serial 0/0/ adres sieciowy zdalnej sieci, maska podsieci zdalnej sieci, Serial 0/0/0 interfejs wyjściowy, który jest następnym skokiem do tej sieci //konfigurowanie tras statycznych w tablicy routingu, do sieci ethernetowych, określając wyjściowe: interfejs i ip, dzięki czemu potrzebne będzie tylko jedno przeszukanie tablicy routingu R1(config)#ip route fastethernet 0/ adres sieciowy zdalnej sieci, maska podsieci zdalnej sieci, fastethernet 0/1 interfejs wyjściowy, który jest następnym skokiem do tej sieci, adres IP interfejsu wyjściowego, który jest następnym skokiem do tej sieci, R1(config)#no ip route // usuwanie trasy statycznej z tabl. routingu R1(config)#ip route [exit-interface ip-address ] //konfiguracja domyślnej trasy statycznej R1#show ip route R1#show ip protocols.

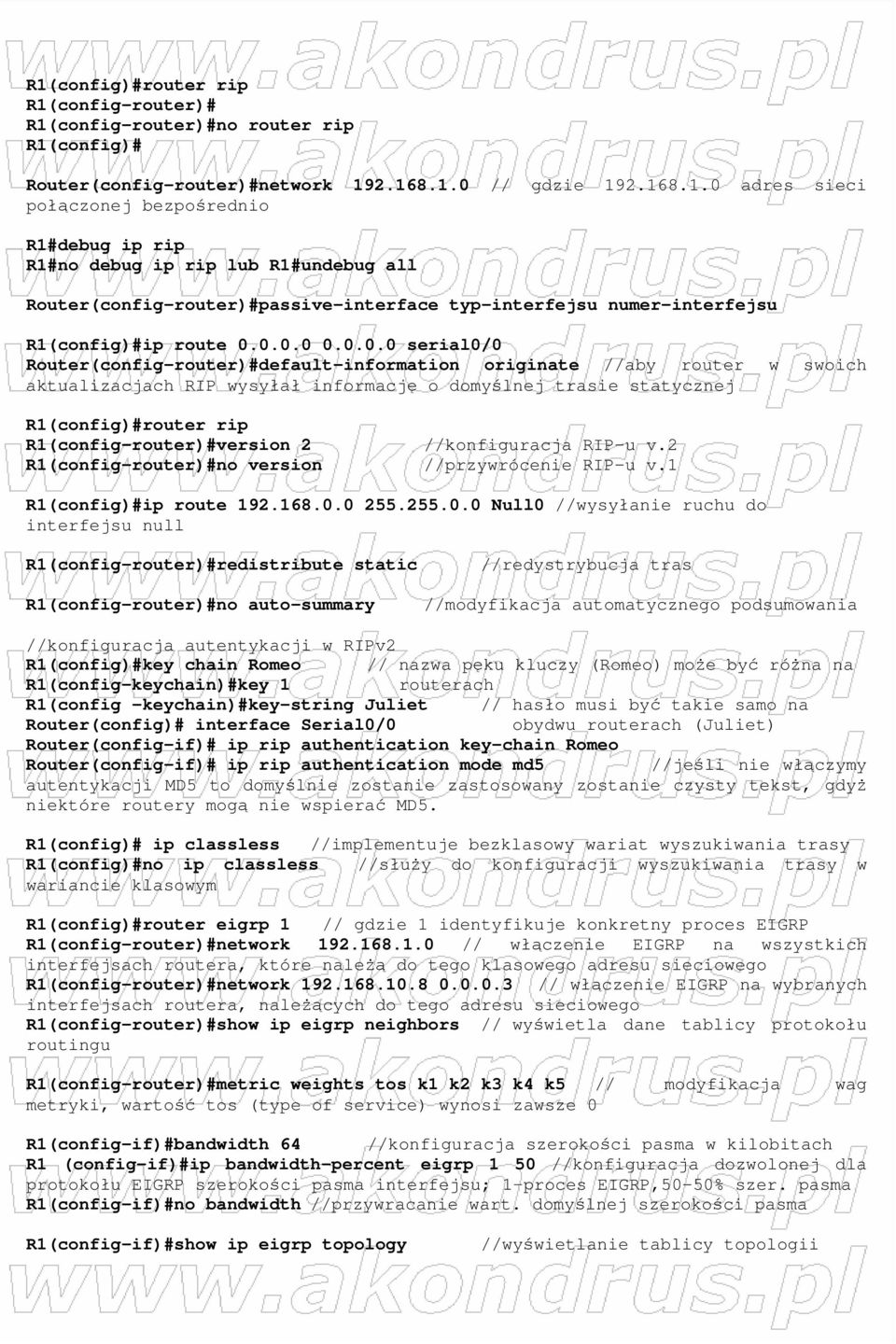

3 R1(config)#router rip R1(config-router)# R1(config-router)#no router rip R1(config)# Router(config-router)#network // gdzie adres sieci połączonej bezpośrednio R1#debug ip rip R1#no debug ip rip lub R1#undebug all Router(config-router)#passive-interface typ-interfejsu numer-interfejsu R1(config)#ip route serial0/0 Router(config-router)#default-information originate //aby router w swoich aktualizacjach RIP wysyłał informację o domyślnej trasie statycznej R1(config)#router rip R1(config-router)#version 2 //konfiguracja RIP-u v.2 R1(config-router)#no version //przywrócenie RIP-u v.1 R1(config)#ip route Null0 //wysyłanie ruchu do interfejsu null R1(config-router)#redistribute static R1(config-router)#no auto-summary //redystrybucja tras //modyfikacja automatycznego podsumowania //konfiguracja autentykacji w RIPv2 R1(config)#key chain Romeo // nazwa pęku kluczy (Romeo) moŝe być róŝna na R1(config-keychain)#key 1 routerach R1(config -keychain)#key-string Juliet // hasło musi być takie samo na Router(config)# interface Serial0/0 obydwu routerach (Juliet) Router(config-if)# ip rip authentication key-chain Romeo Router(config-if)# ip rip authentication mode md5 //jeśli nie włączymy autentykacji MD5 to domyślnie zostanie zastosowany zostanie czysty tekst, gdyŝ niektóre routery mogą nie wspierać MD5. R1(config)# ip classless //implementuje bezklasowy wariat wyszukiwania trasy R1(config)#no ip classless //słuŝy do konfiguracji wyszukiwania trasy w wariancie klasowym R1(config)#router eigrp 1 // gdzie 1 identyfikuje konkretny proces EIGRP R1(config-router)#network // włączenie EIGRP na wszystkich interfejsach routera, które naleŝą do tego klasowego adresu sieciowego R1(config-router)#network // włączenie EIGRP na wybranych interfejsach routera, naleŝących do tego adresu sieciowego R1(config-router)#show ip eigrp neighbors // wyświetla dane tablicy protokołu routingu R1(config-router)#metric weights tos k1 k2 k3 k4 k5 // modyfikacja wag metryki, wartość tos (type of service) wynosi zawsze 0 R1(config-if)#bandwidth 64 //konfiguracja szerokości pasma w kilobitach R1 (config-if)#ip bandwidth-percent eigrp 1 50 //konfiguracja dozwolonej dla protokołu EIGRP szerokości pasma interfejsu; 1 proces EIGRP,50-50% szer. pasma R1(config-if)#no bandwidth //przywracanie wart. domyślnej szerokości pasma R1(config-if)#show ip eigrp topology //wyświetlanie tablicy topologii

4 R1(config-if)#show ip eigrp topology all-links //wyświetla tablicę topologii z wszystkimi moŝliwymi drogami do sieci // ręczna sumaryzacja tras w EIGRP R1(config-if)#ip summary-address eigrp // propagowanie trasy domyślnej w EIGRP R1(config-router)#redistribute static lub R1(config-router)#ip default-network //konfiguracja interwału hello dla konkretnego interfejsu; 1 proces EIGRP,60- sekundy; musi być konfigurowany razem z czasem podtrzymania R1(config-if)#ip hello-interval eigrp 1 60 //konfiguracja zmiany czasu podtrzymania dla konkretnego interfejsu; 1 proces EIGRP,180-sekundy; musi być konfigurowany razem z interwałem hello R1(config-if)#ip hold-time eigrp // przywrócenie wartości domyślnych interwałów hello i czasów podtrzymania R1 (config-if)#no ip hello-interval eigrp R1(config-if)#ip hold-time eigrp R1(config)#router ospf 1 // włączenie protokołu OSPF, gdzie 1 identyfikuje konkretny proces OSPF R1(config-router)#network // włączenie OSPF na wszystkich interfejsach routera, które naleŝą do tego klasowego adresu sieciowego R1(config-router)#network // włączenie OSPF na wybranych interfejsach routera, naleŝących do tego adresu sieciowego R1#show ip ospf neighbors // wyświetla dane tablicy protokołu routingu R1(config)#router ospf 1 R1(config-router)#router-id R1#clear ip protocols R1#clear ip ospf R1#clear ip ospf process R1#clear ip ospf interface Ethernet 0/0 R1#show ip route //konfiguracja id routera R1(config-if)#bandwidth 64 //konfiguracja szerokości pasma w kilobitach R1(config-if)#ip ospf cost 1562 //konfiguracja kosztu łącza na daną wartość R1(config-if)#auto-cost reference-bandwidth 1000//modyfikacja szerokości pasma odniesienia, gdzie 1000 to wartość w megabajtach na sekundę R1 (config-if)#ip ospf priority 200 //ustawianie priorytetu interfejsu routera, gdzie 200 to liczba z przedziału //konfiguracja routera brzegowego R1(config)#interface loopback 1 R1(config-if)#ip add R1(config-if)#exit R1(config)#ip route loopback 1 R1(config)#router ospf 1 R1(config-router)#default-information originate // modyfikacja interwałów OSPF, gdzie 5 i 20 to wartości w sekundach Router(config-if)#ip ospf hello-interval 5 Router(config-if)#ip ospf dead-interval 20 traceroute KONSOLA i ROMMON

5 Jak załadować obraz Cisco IOS do pamięci Flash, dysponując tylko trybem ROMMON i połączeniem przez konsolę? 1. Zakładam, Ŝe obraz Cisco IOS znajduje się w miejscu dla Ciebie dostępnym i masz moŝliwość transmisji XMODEM ze swojego terminala a nazwa pliku z IOSem to `c2600-i-mz.123-1a.bin'. Wydaj polecenie: rommon 1> xmodem c2600-i-mz.123-1a.bin Do you wish to continue? y/n [n]: Y 2. NaleŜy potwierdzić transmisję klawiszem Y, a następnie po pokazaniu się komunikatu: Ready to receive c2600-i-mz.123-1a.bin...włączyć transmisję XMODEM ze swojego terminala, obrazu z Cisco IOS. 3. Router naleŝy zresetować - moŝna to zrobić sprzętowo, lub poleceniem: rommon 2> reset Jak załadować obraz Cisco IOS do pamięci Flash, dysponując tylko trybem ROMMON i połączeniem przez Ethernet? 1. Zakładam, Ŝe obraz Cisco IOS znajduje się w miejscu dla Ciebie dostępnym (w tym przykładzie plik ma nazwę `c2600-i-mz.123-1a.bin'), masz do swojej dyspozycji serwer TFTP skonfigurowany na serwowanie tego pliku i podłączyłeś port Ethernet routera do sieci, w której będzie moŝna osiągnąć serwer TFTP. 2. NaleŜy nadać routerowi tymczasowy adres IP, w podsieci w której znajduje się równieŝ Twoja stacja. W naszym przykładzie jest to jedna podsieć - Twoja stacja ma w niej adres /24, a routerowi nadamy adres /24: rommon 1> IP_ADDRESS= rommon 2> IP_SUBNET_MASK= rommon 3> DEFAULT_GATEWAY= Teraz wskaŝ adres serwera TFP oraz nazwę pliku: rommon 4> TFTP_SERVER= rommon 5> TFTP_FILE=c2600-i-mz.123-1a.bin 3. Na koniec, rozpoczynamy procedurę ściągania obrazu: rommon 6> tftpdnld 4. Jeśli nie chcesz zapisywać obrazu na pamięć flash a po prostu chcesz załadować obraz do pamięci i uruchomić z niego router, wydaj polecenie: rommon 7>tftpdnld -r Omijanie konfiguracji startowej routera np. gdy nie znamy hasła-nie moŝemy zalogować się na router 1. NaleŜy zrestartować router i podczas uruchamiania się nacisnąć ctrl-pause/break spowoduje to, wejście w tryb rommon routera. rommon 1 >? // wyświetlenie poleceń 2. W tym trybie moŝemy zmienić rejestr konfiguracyjny, który pominie wczytanie pliku konfiguracyjnego: rommon 2 > confreg 3. Na pytanie: czy zmienić konfigurację odpowiadamy [y/n]:y, w kolejnych pytaniach odpowiadamy domyślnie. 4. Na pytanie: "ignore system config info"? y/n [n]:y, w kolejnych pytaniach odpowiadamy domyślnie. 5. Punkt 3 i 4 moŝemy zastąpić jednym poleceniem: rommon 2> conf-reg 0x Następnie naleŝy ponownie restartować router, aby uruchomił się z nową konfiguracją (bez systemu konfiguracji startowej): rommon 3> reset

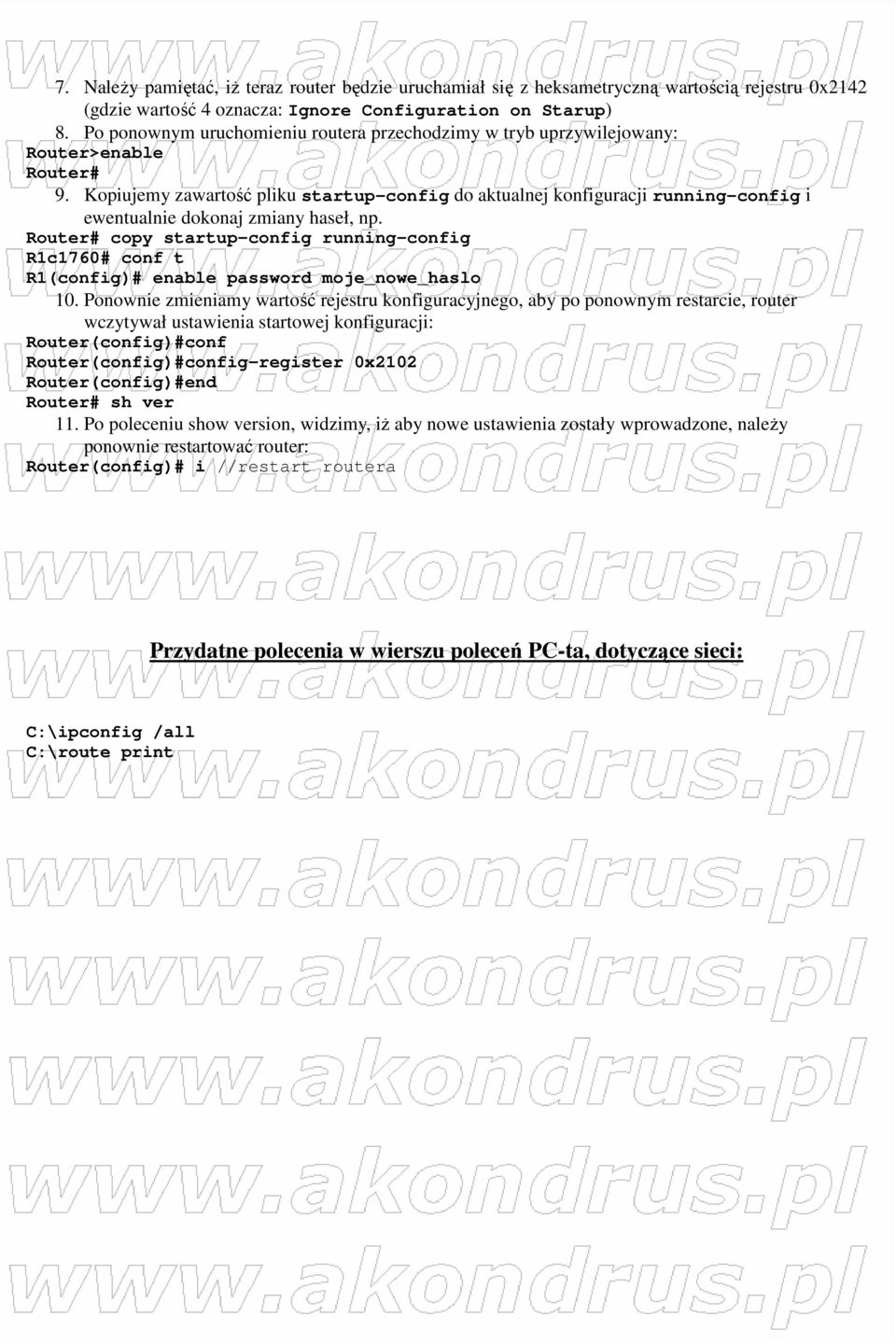

6 7. NaleŜy pamiętać, iŝ teraz router będzie uruchamiał się z heksametryczną wartością rejestru 0x2142 (gdzie wartość 4 oznacza: Ignore Configuration on Starup) 8. Po ponownym uruchomieniu routera przechodzimy w tryb uprzywilejowany: Router>enable Router# 9. Kopiujemy zawartość pliku startup-config do aktualnej konfiguracji running-config i ewentualnie dokonaj zmiany haseł, np. Router# copy startup-config running-config R1c1760# conf t R1(config)# enable password moje_nowe_haslo 10. Ponownie zmieniamy wartość rejestru konfiguracyjnego, aby po ponownym restarcie, router wczytywał ustawienia startowej konfiguracji: Router(config)#conf Router(config)#config-register 0x2102 Router(config)#end Router# sh ver 11. Po poleceniu show version, widzimy, iŝ aby nowe ustawienia zostały wprowadzone, naleŝy ponownie restartować router: Router(config)# i //restart routera Przydatne polecenia w wierszu poleceń PC-ta, dotyczące sieci: C:\ipconfig /all C:\route print
